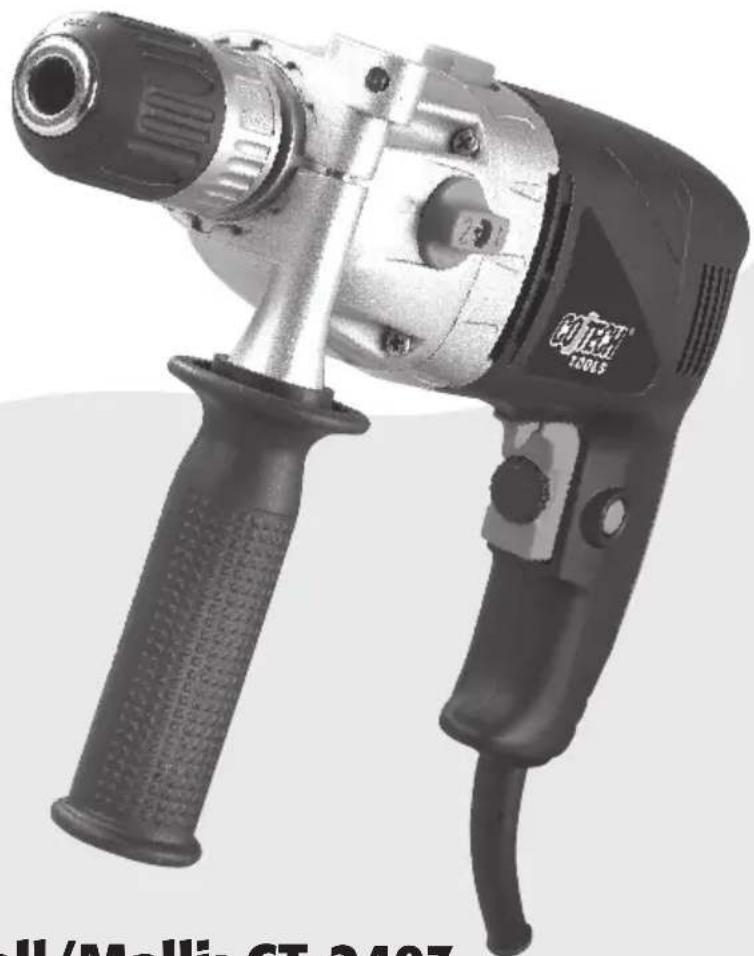

BRUKSANVISNING CT-2403 Cotech

Slagborrmaskin Slagbormaskin Iskuporakone

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

Generella säkerhetsföreskrifter 4

Produktbeskrivning 7

Användning 8

Användningstips 10

Skötsel och underhåll 11

Avfallshantering 11

Specifikationer 11

Generella säkerhetsinstruktioner

Varning!

Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. Spara dessa instruktioner!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska hand - verktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det finns ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarv - sladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan reslutera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Tag stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsregler för slagborrmaskin

1. Bär hörselskydd vid arbete med en slagborrmaskin.
   Bullerexponering kan orsaka hörselskador.
2. Använd medföljande handtag vid arbete med slagborrmaskinen.
   Tappad kontroll av slagborrmaskinen kan orsaka personskador.

Produktmärkning med säkerhetssymboler

hela bruksanvisningen!

änd alltid skyddsglasögon/visir och

hörselskydd.

Produktbeskrivning

Slagborrmaskin med växelåda och steglös varvtalsreglering. Höger/vänstergång.

1. Strömbrytare
2. Låsknapp för strömbrytare
3. Mjukt handtag
4. Omställning för höger- eller vänstergång
5. Snabbchuck
6. Omställning för slagborrning eller normal borrning
7. Steglös varvtalsreglering
8. Omställning för låg- eller högväxel
9. Sidohandtag
10. Djupanslag

Användning

Chuck

1. Slagborrmaskinen är försedd med en nyckellös snabbchuck (1.5 – 13 mm).
2. Håll i den bakre delen av chucken och vrid den främre motsolts tills öppningen är så stor att borren går i.
3. Sätt i en borr eller annat verktyg.
4. Håll i den bakre delen av chucken och vrid den främre medsols så att den läser fast borren.

Varning: Försök inte dra åt chucken genom att hålla i chuckens ytterdel och samtidigt starta borrmaskinen, det kan resultera i olycksfall. Dessutom läser chucken bättre om man håller i både fram- och bakdel och drar åt med handkraft.

Sidohandtag

1. Vrid sidohandtaget motsols för att lossa det.
2. Ställ sidohandtaget i önskad position. Ställ in djupanslaget vid behov.
3. Vrid sidohandtaget medsols för att låsa handtag och djupanslag.

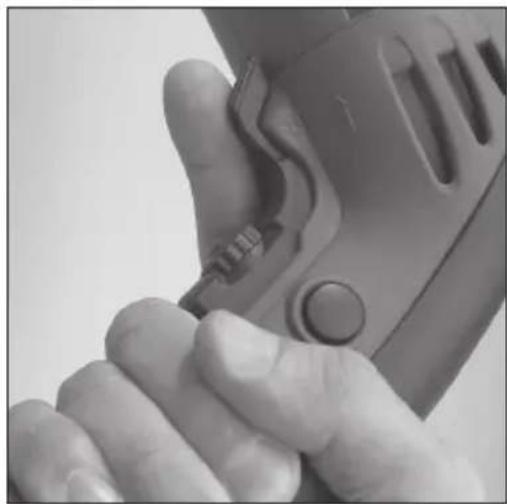

Strömbrytare

1. Anslut stickproppen till ett eluttag efter att du har satt i ett verktyg i chucken och dragit åt.
2. Starta slagborrmaskinen genom att trycka in strömbrytaren (1) sakta, kontrollera att verktyget roterar åt rätt håll. Släpp strömbrytaren för att stoppa maskinen.
3. När chucken roterar kan du läsa strömbrytaren genom att trycka in läsknappen (2) och släppa strömbrytaren. Tryck in och släpp strömbrytaren när du vill stoppa borrmaskinen.

Växla rotationsriktning

1. Stoppa borrmaskinen.
2. Vrid omställningsvredet (4) till vänster eller höger för önskad rotationsriktning.

Obs! Borrmaskinen fungerar inte om omställningsvredet är i ett mellanläge. Vredet måste vridas till fullo till önskad rotations- riktning.

Steglös varvtalsreglering

1. Starta borrmaskinen genom att trycka in strömbrytaren (1).
2. Vrid på inställningsratten (7) på hand- taget motsols för att minska varvtalet, och medsols för att öka varvtalet.
3. Inställningsratten reglerar hur långt strömbrytaren kan tryckas in.

Obs! Starta alltid på låg hastighet vid borning utan förborrat hål eller körnslag. Använd som regel högre hastighet med tunna borrar och lägre hastighet med grova borrar. Putsning och polering kräver som regel hög hastighet.

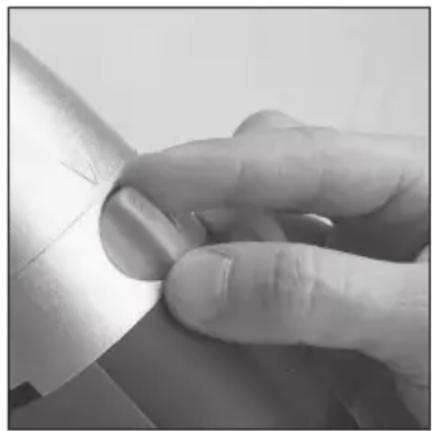

Hög- och lågväxel

1. Stoppa borrmaskinen helt.
2. Vrid det övre omställningsvredet (8) till önskat hastighetsområde och vridmoment. Välj "1" för lägsta hastighetsområde (0 - 1200 RPM) eller läge "2" för högsta hastighetsområde (0 - 2880 RPM).

Obs! Använd alltid den lägsta växeln när maskinen belastas hårt, det ger högre vridmoment och bättre kylning.

Varning: Rör inte omställningsvredet om inte chucken står helt stilla. Se till att vredet är i rätt läge, vrid vredet fullt till dess stopplägen.

1. Stoppa borrmaskinen helt.
2. Vrid omställningsvredet (6) till önskad borringsmetod. Välj slagborrning för hårda material (betong, sten etc.) och välj normalborrning för stål, aluminium och trä etc.

Varning: Rör inte omställningsvredet om inte chucken står helt stilla. Se till att vredet är i rätt läge, vrid vredet fullt till dess stopplägen.

• Låt motorn gå obelastad i några minuter (tills kylluften har rumstemperatur) för att kylas efter att du har belastat slagborrmaskinen hårt.
• Använd sidohandtaget, det ger extra kontroll på borrningen.
• Använd endast verktyg med god skärpa.
• Till hårda metaller används Titanbelagda borrar och betong/kakel används borrar med hårdmetallskär, läs på förpackningen!
• Sätt fast ämnet som ska bearbetas ordentligt. Använd tvingar eller skruvstäd där det går, då kan du använda båda händerna till att styra borrmaskinen vilket ger större precision.
• Om du borrar i tunna material är det viktigt att du placerar en spillbit bakom det tänkta borrhålet innan du börjar borra, annars är det stor risk att hålet får fula kanter på baksidan.
• Rikta in borrmaskinen vinkelrät mot arbetsstycket innan du börjar borra (titta från flera vinklar), se till att du inte trycker borrmaskinen snett när du borrar.
• Tryck inte för hårt (så att maskinen tappar fart), låt verktyget göra jobbet! Mins -ka trycket innan borren går igenom.
• Låt borren snurra när du har borrat igenom och lyfter upp maskinen, då kyls borrmaskinen ner och borren rensas från spånor.

Tänk på detta när du borrar i trä och plast

• För trä och andra mjukare material finns flera olika typer av verktyg t.ex., Hålsåg, flat träborr etc, välj det som passar bäst! Provborra en spillbit först.
• Verktyget kan överhettas om du inte drar upp det ofta för att rensa bort spånor.
• Placera en spillbit bakom det tänkta borrhålet innan du börjar borra, annars är det stor risk att hålkanten flisas på baksidan.

Tänk på detta när du borrar i metall

• Märk ut borrhålet och gör ett märke med en körnare.
• Verktyget kan överhettas om du använder fel hastighet. Använd gärna kylvät - ska som är avsett för ditt material t.ex., T-röd till aluminium (gjutjärn och mässing bearbetas torrt).
• Använd lägsta växeln och lågt varvtal till stora hål.
• Var särskilt noga med fastspänningen för tunna eller vassa metallföremål så att de inte lossnar och ger skärskador vid borrningen, använd gärna ett skruvstycke.

Tänk på detta när du borrar i betong, kakel eller tegel

• Använd borrar med hårdmetallskär!
• Använd slagborrning och tryck försiktigt med samma matning hela tiden.
• Materialet som borras bort kommer ut ur borrhålet som pulver eller damm, använd andningsskydd.

Skötsel och underhåll

• Kontrollera innan användning att alla skruvar sitter fast på slagborrmaskinen. Vid slagborrning vibrerar maskinen mycket.
• Se till att maskinens kylluftsöppningar alltid är fria och öppna.
• Rengör vid behov, med en tvättduk fuktad med svagt diskmedel. Använd aldrig lösningsmedel eller starka rengöringsmedel.
• Förvara bruksanvisningen tillsammans med slagborrmaskinen.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Nätspänning: 230 V AC, 50 Hz

Effekt: 1050 W

Varvtal, obelastad: 0-1200/2880 v/min

Chuckkapacitet: 1.5 - 13 mm

Borrkapacitet: Stål: 13 mm

Betong: 20 mm

Trä: 40 mm

Vikt: 2.9 Kg

Slagbormaskin

Artikkelnummer: 30-9318, modell: CT2403
