BRUKSANVISNING CT-2403 Cotech

Les hele bruksanvisningen grundig og ta vare på den til senere bruk.

Vi reserverer oss for ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vår kundetjeneste (se adresseopplysninger på baksiden).

Innholdsfortegnelse

Generelle sikkerhetsforskrifter 13

Produktbeskrivelse 16

Bruk 17

Brukertips 19

Vedlikehold 20

Generelle sikkerhetsinstruksjoner

Advarsel! Les alle instruksjonene grundig. Dersom instruksjonene ikke følges, kan dette lede til brann, elektrisk støt og/eller alvorlig skade. Med begrepet "elektriske håndverktøy" i teksten under, menes strømtilkoblede håndverktøy. TA VARE PÅ DENNE INSTRUKSJONEN

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Bruk ikke elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv.
Elektrisk håndverktøy kan danne gnister som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere unna mens du bruker elektriske håndverktøy.
Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Strømkabelens støpsel, til det elektriske verktøyet, må passe i vegguttaket. Støpselet må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Håndter strømkabelen med forsiktighet. Den må ikke bli brukt til å bære verktøyet med. Dra ikke i kabelen når du skal ha stikket ut av kontakten. Hold kabelen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller deformerte støpsler kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal det benyttes skjøtekabel som er beregnet til dette formålet. Når skjøtekabel som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy, kan et lite øyeblikk med uoppmerksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.

c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon "OFF" før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon "ON", kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.

f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.

g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av elektrisk håndverktøy

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig innmatings-hastighet er viktig for å utføre bedre og sikrere arbeide.

b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.
e) Vedlikehold av elektrisk håndverktøy. Påse at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke verktøyets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyet rent. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og den type arbeide som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det det er beregnet til, kan skape farlige situasjoner.
5) Service
a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsregler for slagbormaskin

1. Bruk hørselsvern ved arbeide med slagbormaskin. Eksponering av høy lyd over tid kan medføre hørselsskader.
2. Bruk det medfølgende håndtaket ved arbeide med slagbormaskin. Dersom man mister kontrollen på maskinen kan dette medføre personskader.

Produktmerking med sikkerhetssymboler

bruksanvisningen.

Bruk vernebriller/visir og hørselsvern.

Produktbeskrivelse

Slagbormaskin med girkasse og trinnløs turtallsregulering. Høyre/venstregang.

1. Strømbryter
2. Låseknapp for strømbryter
3. Mykt håndtak
4. Omstilling for høyre- eller venstregang
5. Hurtigchuck
6. Omstilling for slagboring eller normal boring
7. Trinnløs turtallsregulering
8. Omstilling for lav- eller høygir
9. Sidehåndtak
10. Dybdeanslag

Bruk

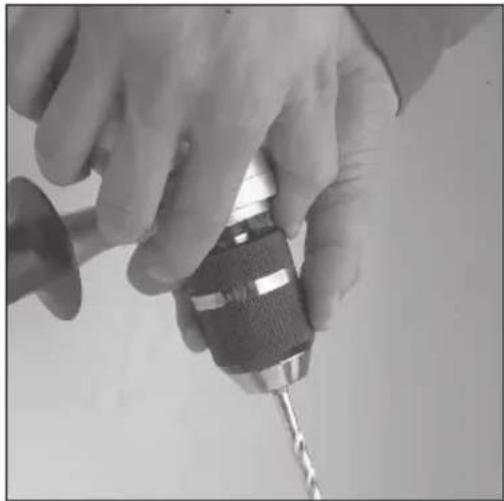

Chuck

1. Slagbormaskinen er utstyrt med en nøkkelløs hurtigchuck (1,5 – 13 mm).
2. Hold i den bakre delen av chucken og vri den fremre mot urviseren til åpning- en er så stor at boret går inn.
3. Sett i et bor eller annet verktøy.
4. Hold i den bakre delen av chucken og vri den fremre med urviseren så boret låses fast.

Advarsel: Prøv aldri å dra til chucken ved å holde i chuckens ytterdel og samtidig starte bormaskinen, det kan resultere i ulykker. Dessuten låser chucken bedre hvis man holder både framdel og bakdel og trekker til med håndkraft.

Sidehåndtak

1. Vri sidehåndtaket mot urviseren for å løsne det.
2. Still sidehåndtaket i ønsket posisjon. Still inn dybdeanslaget ved behov.
3. Vri sidehåndtaket med urviseren for å låse håndtak og dybdeanslag.

Strømbryter

1. Tilslutt støpselet til et vegguttak etter at du har satt et verktøy i chucken og trukket til.
2. Start slagbormaskinen ved å trykke inn strømbryteren (1) sakte, kontroller at verktøyet roterer i riktig retning. Slipp strømbryteren for å stoppe maskinen.
3. Når chicken roterer kan du låse strømbryteren ved å trykke inn låseknappen (2) og slippe strømbryteren. Trykk inn og slipp strømbryteren når du vil stoppe bormaskinen.

Bytt rotasjonsretning

1. Stopp bormaskinen.
2. Vri spaken til høyre eller venstre for ønsket rotasjonsretning.

Obs! Bormaskinen fungerer ikke dersom spaken er i mellomposisjon. Den må vris helt til ønsket retning.

Trinnløs turtallsregulering

1. Start bormaskinen ved å trykke inn strømbryteren (1).
2. Vri innstillingsrattet (7) på håndtaket mot urviseren for å minske turtallet, og med urviseren for å øke turtallet.
3. Innstillingsrattet regulerer hvor langt strømbryteren kan trykkes inn.

Obs! Start alltid på lav hastighet ved boring uten forboret hull eller kjørneslag. Bruk som regel høyere hastighet med tynne bor og lavere hastighet med grove bor. Pussing og polering krever som regel høy hastighet.

Høy- og lavgir

1. Stopp bormaskinen helt.
2. Vri den øverste omstillingsspaken (8) til ønsket hastighetsområde og vrimoment. Velg "1" for laveste hastighetsområde (0-1200 RPM) eller "2" for høyeste hastighetsområde (0-2880 RPM).

Obs! Bruk alltid det laveste giret når maskinen belastes hardt. Det gir høyere vrimoment og bedre kjøling.

• La motoren gå ubelastet i noen minutter (til kjøleluften når romtemperatur) for å kjøles ned etter at du har belastet slagbormaskinen hardt.
• Bruk sidehåndtaket. Det gir ekstra kontroll på boringen.
• Bruk bare skarpe verktøy.
• Til harde metaller brukes titanbelagte bor og betong/mur bruker bor med hardmetallskjær, les på forpakningen!
• Sett fast emnet som skal bearbeides ordentlig. Bruk tvinger eller skrustikke der det går, da kan du bruke begge hendene til å styre bormaskinen, hvilket gir større presisjon.
• Dersom du borer i tynne materialer er det viktig at du plasserer en spillbit bak det tenkte hullet før du begynner å bore, ellers er det stor risiko for at hullet får stygge kanter på baksiden.
• Rett inn bormaskinen vinkelrett mot arbeidsstykket før du begynner å bore (se fra flere vinkler), påse at du trykker bormaskinen rett når du borer.
• Ikke trykk for hardt (så maskinen mister fart), la verktøyet gjøre jobben! Minsk trykket før boret går igjennom.
• La boret snurre når du har boret igjennom og løfter opp maskinen, da kjøles bormaskinen ned og boret renses for spon.

Tenk på dette når du borer i tre og plast

• For tre og andre mykere materialer finnes flere ulike typer verktøy f.eks., hull-sag, flatt trebor etc. Velg det som passer best! Prøvebor på en testbit først.
• Verktøyet kan overopphetes om du ikke drar det opp ofte for å rense bort spon.
• Plasser en spillbit bak det tenkte hullet før du begynner å bore, ellers er det stor risiko for at hullet får stygge kanter på baksiden.

• Merk hullet med en kjørner.
• Verktøy kan overopphetes om du bruker feil hastighet. Bruk gjerne kjølevæske som er beregnet for ditt materiale. F.eks. rødsprit til aluminium (Støpejern og messing bearbeides tørt).
• Bruk laveste gir og lavt turtall til store hull.
• Vær spesielt nøye med fastspenningen for tynne eller skarpe metallgjenstander så de ikke løsner og gir skader ved boringen, bruk gjerne skrustikke.

Tenk på dette når du borer i betong, mur eller tegl

• Bruk bor med hardmetallskjær!
• Bruk slagboring og trykk forsiktig med samme mating hele tiden.
• Materialet som bores bort kommer ut fra hullet som pulver eller støv. Bruk støvmaske.

Vedlikehold

• Kontroller før bruk at alle skruer sitter fast på slagbormaskinen. Ved slagboring vibrerer maskinen mye.
• Påse at maskinens kjøleluftsåpninger alltid er åpne og fri for støv og smuss.
• Rengjør etter behov. Bruk en fuktet klut med svakt oppvaskmiddel. Bruk aldri løsemiddel eller sterke rengjøringsmiddel.
• Oppbevar bruksanvisningen sammen med slagbormaskinen.

Avfallshändtering

Nettspenning: 230 V AC, 50 Hz

Effekt: 1050 W

Turtall, ubelastet: 0-1200/2880 o/min

Chuckkapasitet: 1,5 – 13 mm

Borekapasitet: Stål: 13 mm

Betong: 20 mm

Tre: 40 mm

Vekt: 2.9 kg
