KÄYTTÖOHJE CT-2403 Cotech

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tar- vetta varten. Pidätämme oikeudet teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Sisällysluettelo

Yleisiä turvallisuusohjeita 22

Tuotekuvaus 25

Käyttö 26

Vinkkejä 28

Huolto ja ylläpito 29

Kierrätys 29

Tekniset tiedot 29

Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa sinun verkkovirralla tai paristoilla/akulla toimivaa käsityökaluasi. Säästä nämä ohjeet!

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus!

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kos- teissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen, äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa "OFF" ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa "ON"-asennossa.

d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unoh-dettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen.

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Iskuporakoneen turvallisuusohjeita

1. Käytä kuulosuojaimia työskennellessäsi iskuporakoneella.

Melulle altistuminen saattaa aiheuttaa kuulovaurioita.

1. Käytä mukana tullutta kahvaa työskennellessäsi iskuporakoneella.

Iskuporakoneen hallinnan menettäminen saattaa johtaa loukkaantumiseen.

Tuotteen merkinnät ja turvallisuussymbolit

koko käyttöohje!

Käytä aina visiiriä/suojalaseja ja kuulosuojaimia.

Tuotekuvaus

Iskuporakone, jossa vaihdelaatikko ja portaaton kierrosluvun säätö. Suunnanvaihto.

1. Virtakytkin
2. Virtakytkimen lukituspainike
3. Pehmeä kahva
4. Suunnanvaihto
5. Pikaistukka
6. Iskuporauksen/tavallisen porauksen valitsin
7. Portaaton kierrosluvun säätö
8. Alhaisen tai korkean vaihteen valitsin
9. Sivukahva
10. Syvyydenrajoitin

Käyttö

Istukka

1. Iskuporakoneessa on avaimeton pikaistukka (1,5 – 13 mm).
2. Pidä kiinni istukan taaemmasta osasta ja väännä etummaista osaa vastapäivään kunnes avautuma on tarpeeksi iso poranterälle.
3. Aseta poranterä tai muu työkalu.
4. Pidä kiinni istukan taaemmasta osasta ja väännä etummaista osaa myötäpäivään kunnes poranterä lukittuu.

Varoitus! Älä yritä kiristää terää pitämällä kiinni istukan etummaisesta osasta ja käynnistämällä porakonetta, yritys voi johtaa onnettomuuteen. Istukka lukittuu myöskin paremmin kun sekä etummaisesta että taaemmasta osasta pidetään kiinni ja kiris-tetään käsin.

Sivukahva

1. Irrota sivukahva vääntämällä sitä vastapäivään.
2. Säädä sivukahva sopivaan asentoon. Säädä syvyydenrajoitin tarvittaessa.
3. Lukitse sivukahva ja syvyydenrajoitin myötäpäivään vääntämällä.

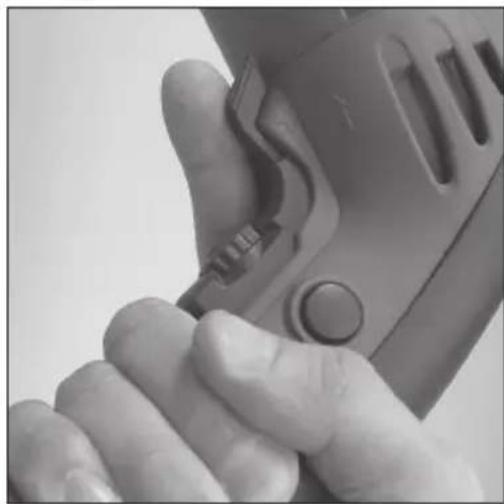

Virtakytkin

1. Liitä pistoke pistorasiaan vasta, kun olet kiinnittänyt terän istukkaan ja kiristänyt kunnolla.
2. Käynnistä iskuporakone painamalla varovasti virtakytkintä (1), varmista, että terä pyörii oikeaan suuntaan. Pysäytä moottori päästämällä virtakytkin.
3. Virtakytkimen voi lukita istukan pyöries- sä: paina lukituspainiketta (2) ja päästä virtakytkin. Sammuta porakone paina- malla ja päästämällä virtakytkin.

Pyörimissuunnan vaihto

1. Sammuta porakone.
2. Käännä suunnanvalitsinta (4) vasem - malle tai oikealle ja valitse pyörimis- suunta.

Huom! Porakone ei toimi, mikäli suunnanvalitsin on keskiasennossa. Käännä valitsin ääriasentoon, kun valitset pyörimissuuntaa.

Portaaton kierrosluvun säätö

1. Käynnistä porakone painamalla virtakyt-kintä (1).
2. Pienennä kierroslukua kääntämällä kahvassa olevaa säätönuppia (7) vastapäivään, suurenna kierroslukua kääntämällä säätönuppia myötäpäivään.
3. Säätönuppi säätää kuinka syvälle virta-kytkintä voi painaa.

Huom! Poratessa ilman esiporattua tai –painettua reikää, tulee aloittaa alhaisella nopeudella. Käytä ohuita poranteriä suurilla nopeuksilla ja paksuja poranteriä alhaisilla nopeuksilla. Puhdistus ja kiillotus vaativat yleensä suuren kierrosluvun.

Alhainen ja korkea vaihde

1. Sammuta porakone kokonaan.
2. Valitse ylemmällä valitsimella (8) haluttu nopeus ja vääntömomentti. Valitse "1" pienimmälle nopeusalueelle (0-1200 k/min), valitse "2" suurimmalle nopeusalueelle (0-2880 k/min).

Huom! Käytä aina alinta vaihdetta kun konetta kuormitetaan paljon, tämä takaa suuremman vääntömomentin ja paremman jäähdytyksen.

Varoitus! Älä koske valitsimeen, jos istukka on liikkeessä. Varmista, että valitsin on oikeassa asennossa (ääriasennossa).

Iskuporaus ja normaali poraus

1. Sammuta porakone kokonaan.
2. Valitse haluttu poraustila valitsimella (6). Valitse iskuporaus koville materiaaleille (betoni, kivi ym.) ja normaali poraus teräkselle, alumiinille, puulle ym.

Varoitus! Älä koske valitsimeen, jos istukka on liikkeessä. Varmista, että valitsin on oikeassa asennossa (ääriasennossa).

• Anna moottorin käydä muutaman minuutin ajan ilman kuormitusta (kunnes jäähdytysilma on huoneenlämpöistä) kovan kuormituksen jälkeen.
• Käytä sivukahvaa, sen avulla saat hyvän tuntuman poraukseen.
• Käytä ainoastaan teräviä työkaluja.
• Kovat metallit vaativat titaanipäällystetyt terät, betonia ja kaakelia kannattaa porata kovametalliterillä. Lue pakkauksesta!
• Kiinnitä työstettävä materiaali kunnolla. Käytä puristimia tai ruuvipenkkiä jos mahdollista; tällöin molemmat kätesi ovat vapaina poran käsittelyyn, mikä tekee työskentelystä tarkempaa.
• Ohutta materiaalia poratessa kannattaa porattavan materiaalin taakse laittaa taustakappale, näin estetään rumien jälkien syntyminen porausreiän taustalle.
• Suuntaa porakone suorassa kulmassa kohti porattavaa materiaalia ennen po - rauksen aloittamista (katso useista kulmista), varmista ettet paina porakonetta vinoon poratessa.
• Älä paina liian kovaa (vauhti hidastuu), anna koneen tehdä työ puolestasi! Paina vähemmän juuri ennen kuin terä menee materiaalin läpi.
• Anna terän pyöriä kun se on porautunut läpi ja kun vedät terän porausreiästä, näin porakone jäähtyy ja puhdistuu purusta.

Ota huomioon puuta ja muovia poratessa!

• Puun ja muiden pehmeiden materiaalien työstämiseen on olemassa monia erilaisia työkaluja, esim. reikäsaha, puukeskiöpora ym. Valitse parhaiten soveltuva työkalu! Koeporaa ensin koepalaa!
• Terä saattaa ylikuumentua, mikäli et nosta sitä ylös tarpeeksi usein puhdistaak - sesi sitä puruista.
• Laita taustakappale porattavan materiaalin taakse porausreiän kohdalle, muu - ten porausreikä tausta saattaa rispaantua.

Ota huomioon metallia poratessa!

• Merkitse porausreikä pistepuikolla.
• Terä saattaa ylikuumentua jos poraat väärällä nopeudella. Voit käyttää poratta - vaan materiaaliin soveltuvaa jäähdytysainetta esim. alumiinia punaisella etanolilla (valurauta ja messinki tulee työstää kuivina).
• Käytä suuriin reikiin alinta vaihdetta ja pientä kierroslukua.
• Kiinnitä ohuet ja terävät esineet erittäin huolellisesti, etteivät ne irtoa ja aiheita haavoja. Kiinnitä vaikka puristimilla.

Ota huomioon betonia, kaakelia ja tiiltä poratessa!

• Käytä kovametalliteriä!
• Käytä iskuporausta ja paina varoen samalla voimakkuudella koko ajan.
• Porattava materiaali tulee porausreiästä pölynä, käytä hengityssuojainta.

Huolto ja ylläpito

• Tarkista ennen käyttöä, että kaikki ruuvit ovat kunnolla kiinni porakoneessa. Laite tärisee voimakkaasti iskuporauksen aikana.
• Varmista, että laitteen jäähdytysaukot ovat avoinna.
• Puhdista tarvittaessa liinalla ja miedolla tiskiaineliuoksella. Älä käytä voimakkaita puhdistusaineita tai liuottimia!
• Säilytä käyttöohje porakoneen yhteydessä.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäte-neuvontaan, mikäli olet epävarma.

Tekniset tiedot

Verkkojännite: 230 V AC, 50 Hz

Teho: 1050 W

Kuormittamaton kierrosluku: 0-1200/2880 k./min

Istukka: 1,5 -13 mm

Porausteho: Teräs: 13 mm

Betoni

20 mm

Puu: 40 mm

Paino: 2,9 kg

Sähköposti: [e-mail]

INTERNET www.clasohlson.fi

OSOITE

Clas Ohlson Oy, Yrjönkatu 23 A, 00100 HELSINKI

CLAS OHLSON
