KÄYTTÖOHJE CT-2201 Cotech

Gipsskruvdragare Gipsskrutrekker Kipsilevyruuinväännin

Modell/Malli: CT-2201

Nr/Nro: 30-9321

CLAS OHLSON

Gipsskruvdragare Art.nr 30-9321, modell CT-2201

Kipsilevyruuvinväännin Tuotenro 30-9321, malli CT-2201

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeudet teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Sisällysluettelo

Tuotekuvaus 17

Turvallisuus 18

Käyttö 21

Huolto ja ylläpito 22

Kierrätys 22

Tekniset tiedot 22

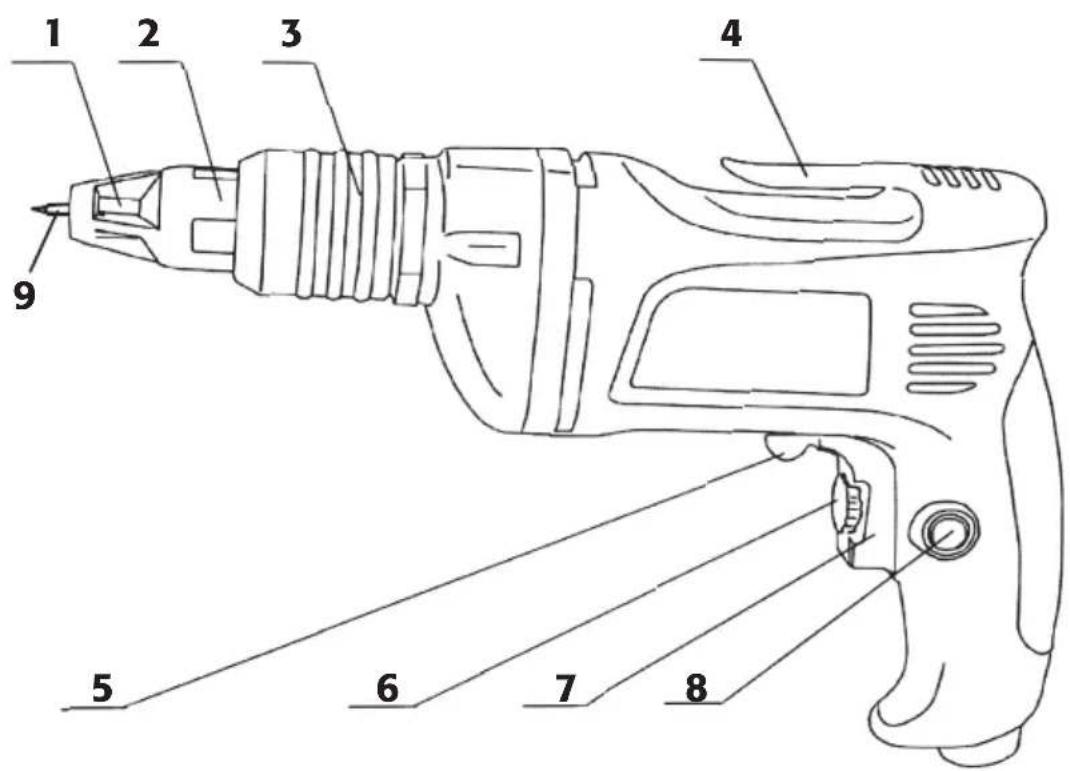

Tuotekuvaus

1. Palakiinnitys
2. Syvyydenrajoitin
3. Säätöhylsy
4. Vyöpidike
5. Pyörimissuunnan vaihto
6. Kierrosluvun säätö
7. Virtakytkin
8. Virtakytkimen lukituspainike
9. Palat

Turvallisuus

Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa sinun verkkovirralla tai paristoilla/akulla toimivaa käsityökaluasi. Säästä nämä ohjeet!

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus!

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kos - teissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen,äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa "OFF" ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa "ON"-asennossa.

d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unoh-dettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen.

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityöka-luun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkö-käyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Kipsilevyruuvinvääntimen turvallisuusohjeita

• Irrota pistoke pistorasiasta ennen työkalujen vaihtoa, säätöä tai laitteen huoltoa.
• Ainoastaan ammattilainen saa korjata ruuvinvääntimen.
• Kiinnitä materiaali kunnolla. Käytä esim. ruuvipuristinta, mikäli mahdollista. Näin kätesi jäävät vapaiksi, ja voit työskennellä molemmin käsin. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen toisella kädellä.
• Käytä ainoastaan myymälän suosittelemia lisälaitteita. Muiden laitteiden käyttäminen voi lisätä loukkaantumisvaaraa.

Tämä elektroninen käsityökalu on kaksoiseristetty SS-EN 60745:n mukaan, joten maadoitusta ei tarvita.

Tuotteen merkinnät ja turvallisuussymbolit

koko käyttöohje!

tä aina

visiiriä tai suojalaseja ja kuulosuojaimia.

Käyttö

Laitteen käynnistäminen ja sammuttaminen

• Käynnistä laite painamalla virtakytkintä ja sammuta se päästämällä virtakytkin.
• Jos haluat lukita laitteen päälle, paina virtakytkintä yhtä aikaa lukituspainikkeen kanssa. Sammuta laite painamalla ja päästämällä virtakytkin.

Kierrosluvun valinta

Säädä kierroslukua kierrosluvun säätönupilla (6). Lisää kierroslukua kääntämällä säädintä myötäpäivään ja vähennä sitä kääntämällä säädintä vastapäivään.

Pyörimissuunnan vaihto

HUOM.!

Pyörimissuunnan saa vaihtaa ainoastaan, kun laite ei ole toiminnassa.

Säädä pyörimissuunta säätimellä (5). Kun ruuvinväännin on normaaliasennossa, säätimen tulee olla virtakytkimen oikealla puolella (takaapäin katsottuna) ruuvausta varten. Käännä säädin vasemmalle, kun haluat vaihtaa suuntaa.

Syvyydenrajoitin

Säätöhylsyllä (3) säädetään syvyydenrajoitinta, joka määrää kuinka syvälle materiaaliin ruuvi ruuvataan. Työnnä säätöhylsyä esiin, kunnes se pysähtyy (katso kuva 1). Aseta sitten ruuvaussyvyys kääntämällä säätöhylsyä:

myötäpäivään, jos haluat lisätä ruuvaussyvyyttä

vastapäivään, jos haluat vähentää ruuvaussyvyyttä

• Lukitse säätöhylsy (3) työntämällä se takaisin (katso kuva 2).
• Kokeile ruuvaussyvyyttä ensin koepalaan.
• Ruuvia pitää paikallaan magneettinen palapidike.

Aseta ruuvi ruuvattavaan kohtaan ja käynnistä kone. Paina ruuvia ja ruuvaa, kunnes syvyydenrajoitin on työkappaleen kohdalla ja pyöriminen loppuu.

- Kun haluat irrottaa ruuveja, aseta säädin (5) virtakytkimen vasemmalle puolelle ja säädä syvyydenrajoitin kääntämällä säätöhylsyä (3) myötäpäivään.

Vyökiinnike

Voit kiinnittää koneen vyöhön vyökiinnikkeen avulla (4). Näin molemmat kätesi ovat vapaina ja kone on helposti saatavilla.

Työkalun/palan vaihto

Ruuvinvääntimessä on magneettinen palapidike, joten palan vaihtaminen on helppoa.

Huolto ja ylläpito

- Pidä tuuletusaukot puhtaina purusta ja pölystä.

- Kuivaa tarvittaessa kevyesti kostutetulla liinalla. Älä käytä liuotusaineita tai hankaavia puhdistusaineita.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

Tekniset tiedot

Virtalähde: 230 V \~ 50 Hz

Teho: 710 W

Tyhjäkäynnin kierrosnopeus: 0 -4000 kierr./min

Ruuvin halkaisija maks: 6,35 mm

Työkalunkiinnitys: ¼":n palakiinnitys

Paino: 1,8 kg

Äänenpaine (LpA): 87,4 dB (A)

Melutaso (LWA): 100,4 dB (A)

Tärinätaso: 0,67 m/s²
