BRUKSANVISNING HPK60A+ Helkama

Gratulerar till valet av en ny frysskåp.

Innan användning bör du omsorgsfullt läsa igenom dessa anvisningar och på samma gång bekanta dig med produkten. Förvara alltid anvisningarna tillsammans med produkten.

För din egen säkerhet och för att säkerställa korrekt handhavande, var god läs denna bruksanvisning noga, inklusive tips och varningar, före installation och första användning av apparaten. För att undvika onödiga misstag och olyckor är det viktigt att alla personer som använder apparaten är väl insatta i dess handhavande och säkerhetsfunktioner. Spara denna bruksanvisning och säkerställ att den medföljer apparaten om den flyttas eller vidareförsäljs så att alla användare under dess livslängd kommer att vara väl informerade om apparatens handhavande och säkerhet.

För att skydda liv och egendom ska dessa försiktighetsåtgärder efterlevas eftersom tillverkaren inte påtar sig ansvar för skador som uppkommer till följd av underlåtenhet.

Barn och utsatta personers säkerhet

• Apparaten kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk, sensorisk eller psykisk förmåga eller bristande erfarenhet och kunskap, om de har fått handledning eller instruktion rörande användningen av apparaten på ett säkert sätt och förstår tillhörande faror.
• Barn ska hållas under uppsikt för att säkerställa att de inte leker med apparaten.
• Rengöring och användarunderhåll får inte utföras av barn under 8 år om de inte står under uppsikt.
• Förvara all förpackning långt borta från barn. Risk för kvävning!
• Om du skrotar apparaten, dra stickkontakten ur eluttaget, klipp av nätsladden (så nära apparaten som möjligt) och avlägsna dörren för att hindra lekande barn från att utsättas för elchock eller att de läser sig inne i apparaten.
• Om denna apparat, försedd med magnetiska dörrtätningar, ska ersätta en äldre apparat med fjäderspänt lås (spärr) på dörren eller locket, säkerställ att fjädern görs obrukbar innan du bortskaffar den gamla apparaten. Detta undviker att den blir en dödsfälla för ett barn.

Allmän säkerhet

⚠️ WARNING! Håll ventilationsöppningar i apparatens hölje eller i den inbyggda strukturen fria från hinder.
⚠️ WARNING! Använd inte mekaniska anordningar eller andra medel för att påskynda avfrostningen, förutom de som rekommenderas av tillverkaren.
⚠️ WARNING! Skada inte kylmedelskretsen.

⚠️ WARNING! Använd inte andra elektriska apparater (såsom glassmaskiner) inne i kylapparater om tillverkaren inte godkänt dem för detta ändamål.
⚠️ VARNING! Vidrör inte glödlampan om den varit tänd under en längre tid eftersom den kan vara mycket het.¹)

• Förvara inte explosiva ämnen såsom aerosolburkar med lättantändliga drivmedel i denna apparat.
• Apparatens kylkrets innehåller kylmedlet isobutan (R600a), en naturgas med hög nivå av miljökompatibilitet men dock är brandfarligt.
• Säkerställ vid transport och installation av apparaten att ingen komponent i kylmedelskretsen skadas.

- undvik öppna lågor och antändningskällor

- ventilera rummet där apparaten är belägen noga

• Det är farligt att ändra specifikationen eller modifiera denna produkt på något sätt. En skadad nätsladd kan resultera i kortslutning, brand och/eller elchock.

• Denna apparat är avsedd för användning i hemmiljö och liknande tillämpningar såsom

• personalutrymmen i butiker, kontor och andra arbetsmiljöer;

• jordbruksbyggnader och av gäster i hotell, motell och andra miljöer av bostadstyp;
• inrättningar av typen bed and breakfast;
• catering och liknande icke kommersiella tillämpningar.

⚠️ WARNING! Samtliga elektriska komponenter (stickkontakt, nätsladd, kompressor osv.) måste bytas av en certifierad serviceagent eller kvalificerad servicepersonal.

⚠️ VARNING! Den med denna apparat medföljande glödlampan är en "lampa för speciell användning" och kan endast användas med den levererade apparaten. Denna "lampa för speciell användning" är inte lämplig för belysning i hemmiljö. ^1)

• Nätsladden får inte förlängas.
• Säkerställ att stickkontakten inte kläms eller skadas av apparatens baksida. En klämd eller skadad stickkontakt kan överhettas och förorsaka brand.
• Säkerställ att apparatens stickkontakt är åtkomlig.
• Dra inte i nätsladden.
• Sätt inte i stickkontakten om eluttaget sitter löst. Risk föreligger för elchock eller brand.
• Du får inte använda apparaten utan lampan.
• Denna apparat tung. Var försiktig när du flyttar den.
• Avlägsna eller vidrör inte föremål från frysutrymmet om dina händer är fuktiga/våta eftersom detta kan förorsaka hudskador eller frostbränna.
• Undvik att apparaten exponeras till direkt solljus under en längre tid.

Daglig användning

• Placera inte heta föremål på plastdelarna i apparaten.
• Placera inte livsmedelsprodukter direkt mot bakre väggen.
• Frysta livsmedel får inte åter frysas när den har tinats. ^1)
• Förvara förpaketerade frysta livsmedel enligt tillverkarens anvisningar. ^1)
• Rekommendationerna från apparatens tillverkare angående förvaring måste noga efterlevas. Se relevanta anvisningar.
• Placera inte kolsyrade drycker i frysutrymmet eftersom detta skapar ett tryck i behållaren vilket kan medföra att den exploderar.
• Isglassar kan förorsaka frostbränna om de förtärs direkt ut ur apparaten. ^1)

Skötsel och rengöring

• Stäng av apparaten och dra stickkontakten ur eluttaget före underhåll.
• Rengör inte apparaten med metallföremål.
• Använd inte vassa föremål för att avlägsna frost från apparaten. Använd en plastskrapa. ^1)
• Kontrollera dräneringen i kylskåpet regelbundet med avseende på vatten från avfrostning. Rengör dräneringen om så erfordras. Om dräneringen är blockerad kommer vatten att ansamlas i apparatens nedre del. ^2)

Viktigt! Följ anvisningarna i de specifika avsnitten angående den elektrisk anslutningen.

• Packa upp apparaten och kontrollera att den inte är skadad. Anslut inte apparaten om den är skadad. Rapportera omedelbart eventuella skador till återförsäljaren. Spara i så fall emballaget.
• Vi rekommenderar att vänta minst fyra timmar innan apparaten ansluts för att tillåta oljan att strömma tillbaka till kompressorn.
• Tillräcklig luftcirkulation ska säkerställas runt apparaten eftersom den annars kan överhettas. Följ installationsanvisningarna för att erhålla tillräcklig ventilation.
• Om produkten placeras nära en vägg ska några centimeters fritt utrymme lämnas för att undvika beröring av varma delar (kompressor, kondensor) för att förhindra möjliga brännskador.
• Apparaten får inte placeras nära värmeelement eller spisar.
• Säkerställ efter installationen att apparatens stickkontakt är åtkomlig.

Service

• Alla elektriska arbeten som erfordras för att utföra service av apparaten ska utföras av en kvalificerad elektriker eller kompetent person.
• Denna produkt måste servas av ett auktoriserat servicecenter med användning av originalreservdelar.

Energibesparing

• Placera inte heta livsmedel i apparaten;
• Placera inte livsmedlen nära varandra detta eftersom hindrar luftcirkulationen;
• Säkerställ att livsmedlen inte vidrör utrymmets bakre vägg;
• Öppna inte dörrarna vid ett strömavbrott;
• Öppna inte dörrarna alltför ofta;
• Låt inte dörrarna stå öppna alltför länge;
• Ställ inte in termostaten till överdrivet låga temperaturer;
• Vissa tillbehör såsom lådor kan avlägsna för att erhålla större förvaringsvolym och lägre energiförbrukning.

Miljöskydd

/ Denna apparat innehåller inte gaser som kan skada ozonskiktet, varken i kylkretsen eller isoleringsmaterialet. Apparaten får inte bortskaffas tillsammans med hushållssopor och skräp. Det isolerande skumgummit innehåller lättantändliga gaser: apparaten ska bortskaffas enligt gällande bestämmelser från den lokala myndigheten. Undvik att skada kylenheten, speciellt värmeväxlaren. I denna apparat använda material som är märkta med symbolen 📄kan återvinnas.

Denna symbol på produkten eller emballaget anger att denna produkt inte får bortskaffas som hushållsavfall. Den ska i stället inlämnas på en insamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa korrekt bortskaffning av denna produkt bidrar du till att förhindra potentiell negativa konsekvenser för miljön och människors hälsa vilket annars kan förorsakas av olämplig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, var god kontakt den lokala myndigheten, ditt sophämtningsbolag eller återförsäljaren där du köpte produkten.

Emballeringsmaterial

Materialet med symbolen kan återvinnas. Bortskaffa emballaget i en lämplig insamlingsbehållare för återvinning.

1. Dra stickkontakten ur eluttaget.
2. Klipp av nätsladden och kasta bort den.

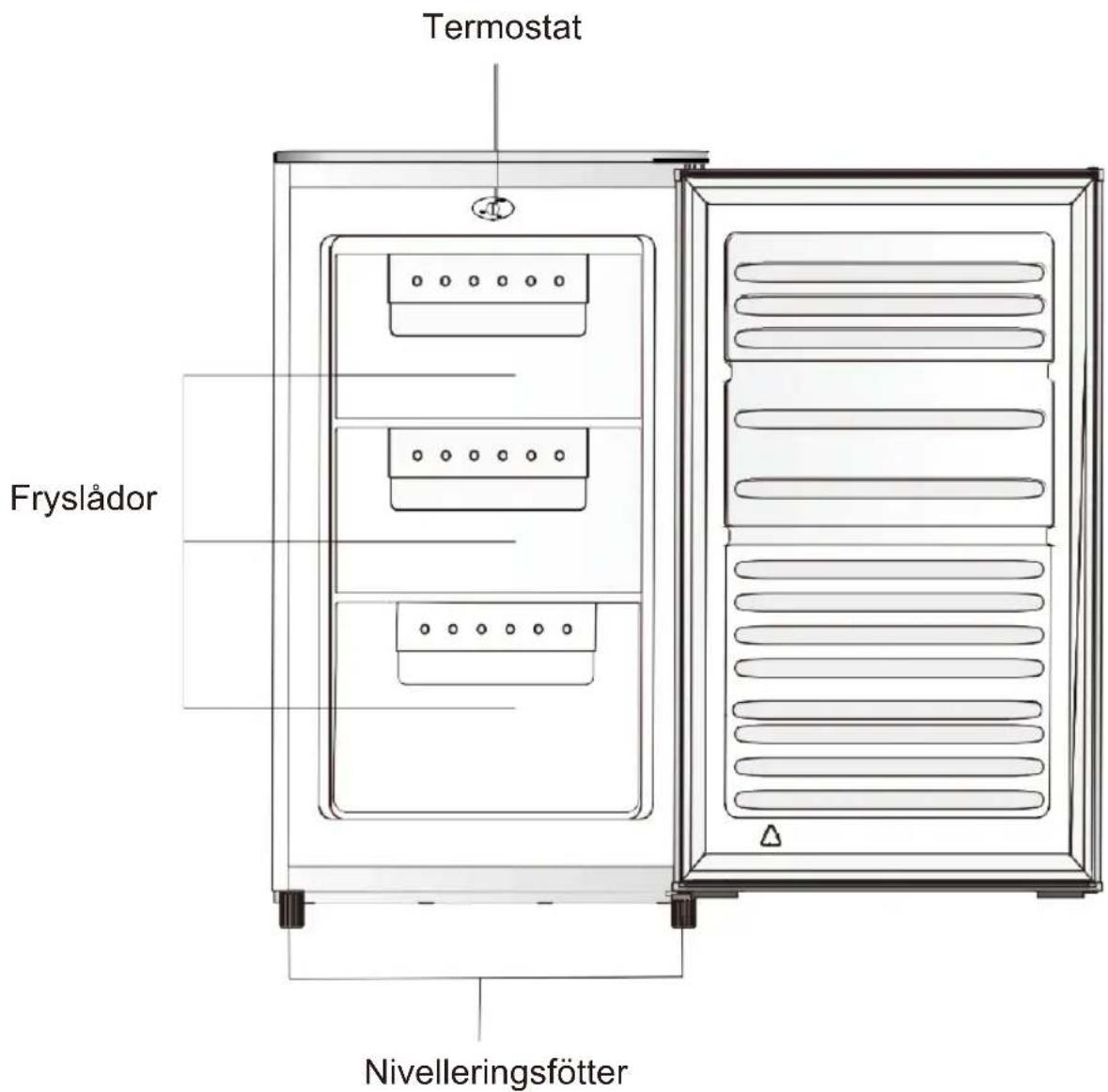

Översikt

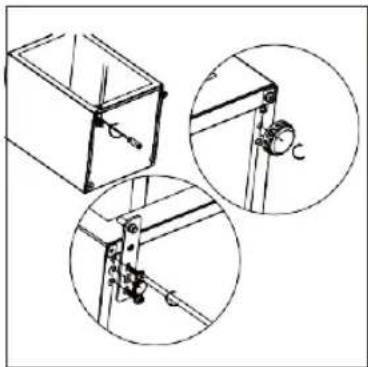

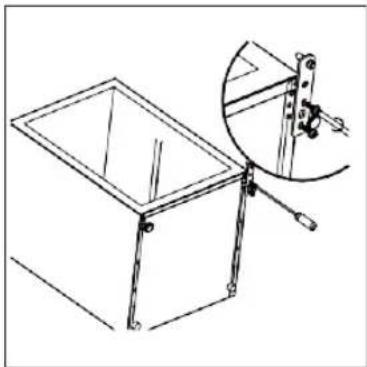

Byt dörrens hängning

Erforderliga verktyg: Philipskruvmejsel, spårskruvmejsel, sexkantnyckel.

• Säkerställ att enheten inte är ansluten till ett eluttag och är tom.
• Om dörren ska tas av måste enheten lutas bakåt. Skåpet ska stå på stadigt underlag så att det inte glider under proceduren med dörrens omplacering.
• Samtliga delar måste behållas för att återmontera dörren.
• Lägg inte ner skåpet eftersom kylsystemet kan skadas.

• Det är bäst att 2 personer hanterar enheten vid montering.

• Avlägsna övre högra gångjärnslocket.

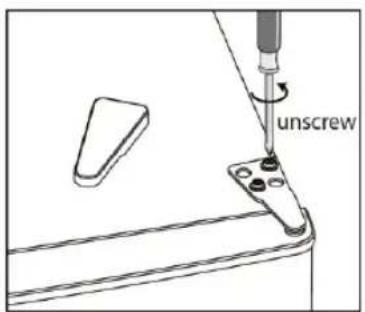

1. Skruva ut skruvarna. Avlägsna därefter gångjärnsfästet.

1. Avlägsna övre vänstra gångjärnslocket.

1. Flytta täcklocket från vänstra till högra sidan. Lyft därefter övre dörren och placera den på en vadderad yta för att undvika repor.

1. Skruva loss och avlägsna nedre gångjärnssprinten, vänd fästet och återmontera det.

1. Återmontera fästet med nedre gångjärnssprinten. Återmontera båda justerbara fötterna.

1. Sätt tillbaka kylskåpets dörr. Säkerställ innan det övre gångjärnet dras fast att kylskåpsdörren är inriktad horisontellt och vertikalt så att tätningarna sluter tätt runt hela dörren.
2. För in gångjärnsfästet och skruva fast det på enhetens ovansida.
3. Använd om så erfordras en skiftnyckel för att dra fast.

1. Sätt tillbaka gångjärnslocket och skruvlocket.

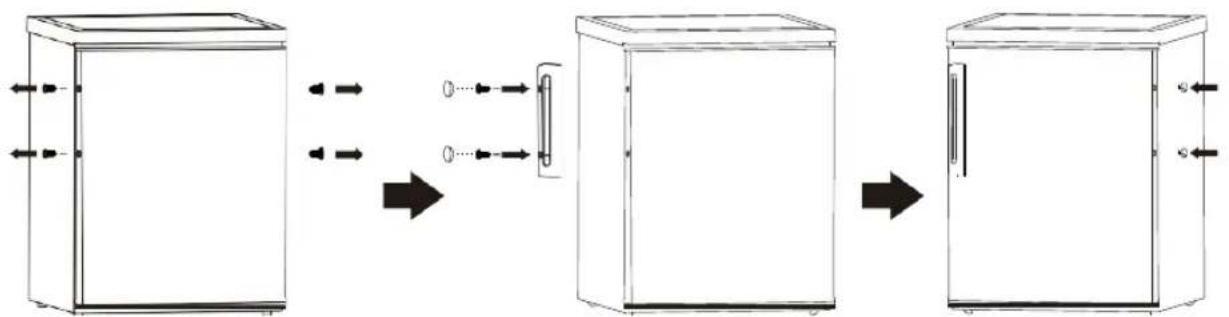

Att installera dörrhandtaget (ej i HPK60A+)

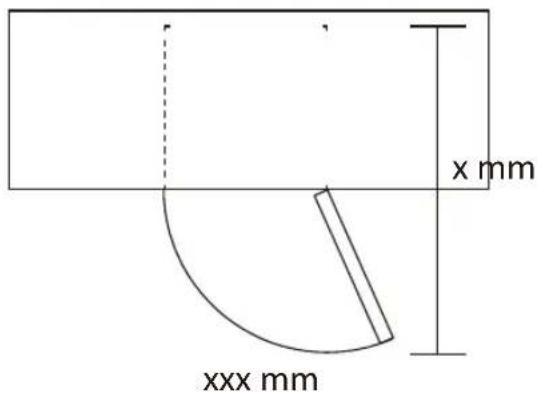

• Säkerställ erforderligt utrymme för att kunna öppna dörren.
  • Lämna minst 50 mm utrymme på båda sidorna.

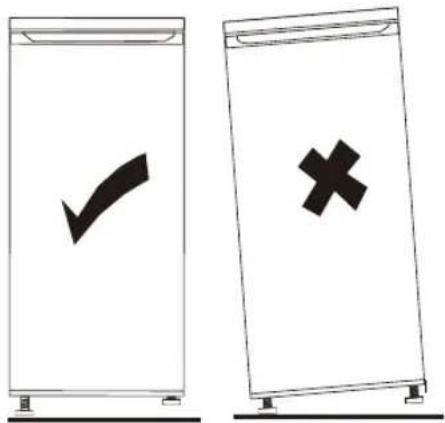

Att nivellera enheten

Justera de två nivelleringsfötterna vid enhetens framsida för att göra detta.

Om enheten inte står horisontalt kommer dörrarnas och de magnetiska tätningarnas inriktning att vara fel.

Placera apparaten på en plats där omgivningstemperaturen överensstämmer med den på apparatens typskylt angivna klimatklassen.

Klimatklass	Omgivningstemperatur
SN	+10 °C till +32 °C
N	+16 °C till +32 °C
ST	+16 °C till +38 °C
T	+16 °C till +43 °C

Plats

Apparaten ska installeras på avständ från värmekällor såsom värmeelement, pannor, direkt solljus mm. För att säkerställa bästa prestanda om apparaten placeras under en överhängande väggenhet måste avståndet mellan skåpets ovensida och väggenheten vara minst 100 mm. Idealiskt bör apparaten dock inte placeras under överhängande väggenheter. Noggrann nivellering säkerställs med en eller flera justerbara fötter på apparatens undersida.

Varning! Apparaten måste kunna frånskiljas från kraftförsörjningen. Stickkontakten måste därför vara lätt åtkomlig efter installation.

Elektrisk anslutning

Säkerställ innan stickkontakten sätts i eluttaget att den på typskylten angivna spänningen och frekvensen överensstämmer med kraftförsörjningen på installationsplatsen. Apparaten måste skyddsjordas. Stickkontakten på nätsladden är försedd med en kontakt för detta ändamål. Om eluttaget inte är av jordad typ ska apparaten i enlighet med gällande bestämmelser anslutas till en separat jordledningen. Rådgör med en kvalificerad elektriker. Tillverkaren påtar sig inget ansvar om ovan angivna anvisningar inte observeras. Denna apparat uppfyller kraven enligt EEG direktiv:

Första användning

Att rengöra insidan

Innan apparaten används första gången, tvätta insidan och alla invändiga tillbehör i ljummet vatten och ett neutralt diskmedel för att avlägsna den typiska lukten från en ny produkt, och torka därefter noga.

Viktigt! Använd inte tvättmedel eller slipande pulver eftersom dessa kommer at skada finishen.

Temperaturinställning

• Anslut din apparat. Den invändiga temperaturen styrs av en termostat. Det finns 3 inställningar: MIN, NORMAL och MAX. MIN är den varmaste inställningen och MAX är den kallaste inställningen.
• Apparaten kan inte hålla korrekt temperatur om det står i ett mycket varmt eller kallt rum eller om du öppnar dörrarna alltför ofta.

Infrysning av färska livsmedel

• Frysutrymmet är lämpligt för infrysning av färska livsmedel och för att förvara frysta och djupfrysta livsmedel under lång tid.
• Placera de färska livsmedlen som ska frysas in i nedre utrymmet.
• Den största mängde livsmedel som kan frysas in under 24 timmar anges på typskylten.
• Infrysningsprocessen varar i 24 timmar. Placera inte ytterligare livsmedel för infrysning under denna period.

Förvaring av frysta livsmedel

Vid första uppstart eller efter en period utan användning, låt apparaten arbeta i minst 2 timmar på kallaste MAX inställningen innan produkten placeras i utrymmet.

Viktigt! I händelse av oavsiktlig avfrostning, till exempel ett strömavbrott som vara längre än det värde som visas i den tekniska karakteristiktabellen under "sköljtid", måste de tinade livsmedlen konsumeras snabbt eller kokas omedelbart och därefter åter frysas in (efter kokning).

Upptining

Djupfrysta eller frysta livsmedel kan före användning tinas upp i kylutrymmet eller i rumstemperatur avhängigt den tillgängliga tiden för detta.

Små bitar kan även kokas när de fortfarande är frysta, direkt från frysen. Kokningen kommer då att ta längre tid.

Iskub

Denna apparat kan förses med en eller flera brickor för tillverkning av iskuber.

Användbara råd och tips

Råd för infrysning

Här följer några användbara råd för att uppnå bästa resultat med infrysningsprocessen:

• största mängden livsmedel som kan frysas in under 24 timmar anges på typskylten;
• infrysningsprocessen varar i 24 timmar. Ytterligare livsmedel ska inte placeras i utrymmet under denna period;
• frys endast in toppkvalitativ, färsk och noga rensade livsmedel;
• förbered livsmedlen i små portioner för att underlätta snabb och komplett infrysning och för att förenkla den senare upptiningen av endast den erforderliga mängden.
• slå in livsmedlen i aluminiumfolie eller gladplast, och säkerställ att förpackningarna är lufttäta;

• låt inte färska, icke infrysta livsmedel komma i kontakt med redan infrysta livsmedel för att undvika en temperaturhöjning i de senare;

• magra livsmedel kan förvaras bättre och längre än feta; salt avkortar livsmedlens förvaringstid;

• fruset vatten kan förorsaka frostbränna på huden om det förtärs omedelbart sedan det tagits ut från frysutrymmet;
• vi rekommenderar att notera infrysningsdatum på varje enskild förpackning för att möjliggöra att förpackningarna tas ut från frysutrymmet;
• vi rekommenderar att notera infrysningsdatum på varje enskild förpackning för att möjliggöra att
• förpackningarna tas ut från frysutrymmet.

Råd för förvaring av frysta livsmedel

För att erhålla bästa prestanda med denna apparat ska du:

• säkerställa att redan frysta livsmedel förvaras korrekt hos återförsäljaren;
• säkerställa att frysta livsmedel överförs från livsmedelsbutiken till frysen så snabbt som möjligt;
• inte öppna dörren alltför ofta eller lämna den öppen längre än absolut nödvändigt.
• Efter upptining förstörs livsmedlen snabbt och kan inte åter frysas.
• Överskrid inte de av livsmedlets tillverkare angivna förvaringsperioden.

Rengöring

Apparatens insida, inklusive invändiga tillbehör, ska av hygieniska skäl rengöras regelbundet.

Försiktighet! Apparaten får inte vara ansluten under rengöring. Risk för elchock! Stäng av apparaten och dra stickkontakten ur eluttaget före rengöring, eller bryt eller skruva ut automatsäkringen eller smältsäkringen. Rengör aldrig apparaten med en ångrengörare. Fukt kan ansamlas i de elektriska komponenterna. Risk för elchock Heta ångor kan skada plastdelar. Apparaten måste vara torr innan den åter tas i drift.

Viktigt! Eteriska oljor och organiska lösningsmedel kan angripa plastdelar, t.ex. citronjuice eller juice från apelsinskal, smörsyra, rengöringsmedel som innehåller ättiksyra.

• Låt inte sådana ämnen komma i kontakt med apparatens delar.
• Använd inte slipande rengöringsmedel
• Avlägsna livsmedlen från frysen. Förvara dem svalt, väl täckta.
• Stäng av apparaten och dra stickkontakten ur eluttaget eller bryt eller skruva ut automatsäkringen eller smältsäkringen.
• Rengör apparaten och de invändiga tillbehören med en trasa och ljummet vatten. Efter rengöring, torka av med rent vatten och gnugga torrt.
• Ansamling av damm i kondensorn ökar energiförbrukningen. Rengör därför kondensorn på apparatens baksida noga en gång ärligen med en mjuk borste eller en dammsugare. ^1)
• När allt är torrt kan apparaten åter tas i drift.

Att avfrosta frysen

Frysutrymmet kommer succesivt att täckas av frost. Denna ska avlägsnas. Använd aldrig vassa metallverktyg för att skrapa av frosten från förångaren eftersom du kan skada den.

När isen på insidan blir mycket tjock måste emellertid en total avfrostning utföras som följer:

• dra stickkontakten ur eluttaget;
• avlägsna alla förvarade livsmedel, slå in dem i flera lager tidningspapper och lägg dem på en sval plats;
• låt dörren stå öppen och placera ett kärl under apparaten för att samla in vattnet från avfrostningen;
• när avfrostningen är avslutad, torka insidan noga
• sätt tillbaka stickkontakten i eluttaget för att återstarta apparaten.

Felsökning

Försiktighet! Dra stickkontakten ur eluttaget före felsökning. Endast en kvalificerad elektriker eller en kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Viktigt! Ljud kan höras vid normal användning (kompressor, kylmedelscirkulation).

Problem	Möjlig orsak	Åtgård
Apparaten arbetar inte	Stickkontakten är inte ansluten eller är lös	Anslut stickkontakten.
	Säkringen har löst ut eller är defekt	Kontrollera säkringen. Byt om så erfordras.
	Eluttaget är defekt	Nätspänningsfel måste åtgårdas av en elektriker.
Apparaten fryser för mycket	Temperaturen är inställd för kall eller apparaten arbetar med inställningen MAX.	Vrid tillfälligt temperaturregulatorn till en varmare inställning.
Livsmedlen är inte tillräckligt infrysta.	Temperaturen är inte korrekt justerad.	Var god se avsnittet Temperaturinställning.
	Dörren stod öppen under en längre tid.	Öppna dörren endast så länge som erfordras.
	En stor mängd livsmedel placerades i apparaten under de senaste 24 timmarna.	Vrid tillfälligt temperaturregulatorn till en kallare inställning.
	Apparaten står nära en värmekälla.	Var god se avsnittet Installation.
Stor ansamling av frost på dörrtätningen.	Dörrtätningen är inte lufttät.	Värm dörrtätningens läckande del med en hårtork (på kall inställning). Forma samtidigt den uppvärmda dörrtätningen så att den sitter korret.
Onormala ljud	Apparaten står inte horisontalt.	Efterjustera fötterna.
	Apparaten kontaktar väggen eller andra föremål.	Flytta apparaten en aning.
	En komponent, t.ex. ett rör, på apparatens baksida kontaktar en annan del på apparaten eller väggen.	Böj komponenten åt sidan om så erfordras.

Dessa data erfordras för att hjälpa dig snabbt och korrekt. Anteckna de erforderliga data här. Se typskylten.

Tekniska data

Egenskaper/modell	HPK60A+
Spänning: V/ Hz	220-240/50
Strömkälla/Propp: A	jordad 10
Kapacitet netto: ltr.	60
Vikt: kg netto	24
Infrysningskapacitet:kg/ 24h	3
Kylhållningstid: h	15
Kylmedel: R 600a / g	40
Energiförbrukning/ klass	0,45 kWh/24h
Ljudnivå: dB(A)	41
Mått: mm	840x480x500
Lådor antal	3
