BRUKSANVISNING HPK177E Helkama

Daglig användning 27

Skötsel och rengöring....28

Installation....29

Service....29

Energibesparing....30

Miljöskydd 30

Översikt....32

Byte av hand till frysen....33

Utrymmeskrav....34

Första användning 35

Infrysning av färskalivsmedel....36

Rengöring 37

Felsökning 38

Helkama service 39

TURVALLISUUSOHJEET

För din egen säkerhet och för att säkerställa korrekt handhavande, var god läs denna bruksanvisning noga, inklusive tips och varningar, före installation och första användning av apparaten. För att undvika onödiga misstag och olyckor är det viktigt att alla personer som använder apparaten är väl insatta i dess handhavande och säkerhetsfunktioner. Spara denna bruksanvisning och säkerställ att den medföljer apparaten om den flyttas eller vidareförsäljs så att alla användare under dess livslängd kommer att vara väl informerade om apparatens handhavande och säkerhet.

För att skydda liv och egendom ska dessa försiktighetsåtgärder efterlevas eftersom tillverkaren inte påtar sig ansvar för skador som uppkommer till följd av underlätenhet.

Barn och utsatta personers säkerhet

• Apparaten kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk, sensorisk eller psykisk förmåga eller bristande erfarenhet och kunskap, om de har fått handledning eller instruktion rörande användningen av apparaten på ett säkert sätt och förstår tillhörande faror.
• Barn från 3 till 8 får inte placera eller ta ut artiklar ur denna apparat.
• Barn måste hållas under uppsikt för att säkerställa att de inte leker med enheten.
• Rengöring och användarunderhåll får inte utföras av barn under 8 år om de inte står under uppsikt.

• Förvara all förpackning långt borta från barn. Risk för kvävning!

• Om du skrotar apparaten, dra stickkontakten ur eluttaget, klipp av nätsladden (så nära apparaten som möjligt) och avlägsna dörren för att hindra lekande barn från att utsättas för elchock eller att de låser sig inne i apparaten.

• Om denna apparat, försedd med magnetiska dörrtätningar, ska ersätta en äldre apparat med fjäderspänt lås (spärr) på dörren eller locket, säkerställ att fjädern görs obrukbar innan du bortskaffar den gamla apparaten. Detta undviker att den blir en dödsfälla för ett barn.

Allmän säkerhet

⚠️ WARNING! Håll ventilationsöppningar i enhetens hölje eller i den inbyggda strukturen fria från hinder.
⚠ WARNING! Använd inte mekaniska anordningar eller andra medel för att påskynda avfrostningsprocessen annat än vad som rekommenderas av tillverkaren.

⚠ WARNING! Skada inte kylmedelskretsen.

⚠ WARNING! Använd inte andra elektriska apparater (såsom glassmaskiner) inne i kylapparater om tillverkaren inte godkänt dem för detta ändamål.
⚠ WARNING! Vidrör inte glödlampan om den varit tänd under en längre tid eftersom den kan vara mycket het. 1)

⚠ WARNING! Kontrollera att nätsladden inte kommer i kläm eller skadas när du placerar enheten.
⚠ WARNING! Placera inte flera bärbara eluttag eller bärbara strömförsörjningsenheter bakom apparaten.

• Förvara inte explosiva ämnen, såsom aerosolburkar med ett brännbart drivmedel, i denna enhet.
• Apparatens kylmedelskrets innehåller kylmedlet isobutan (R-600a), en naturgas med hög nivå av miljökompatibilitet men dock är brandfarligt.
• Säkerställ vid transport och installation av apparaten att ingen komponent i kylmedelskretsen skadas.

- undvik öppna lågor och antändningskällor. Ventilera utrymmet där apparaten är placerad väl.

• Det är farligt att ändra specifikationen eller modifiera denna produkt på något sätt. En skadad nätsladd kan resultera i kortslutning, brand och/eller elchock.

• Denna enhet är avsedd att användas i hushåll och liknande applikationer såsom

• personalutrymmen i butiker, kontor och andra arbetsmiljöer;

• jordbruksbyggnader och av gäster i hotell, motell och andra miljöer av bostadstyp;

• inrättningar av typen bed and breakfast;

• catering och liknande icke kommersiella tillämpningar.

⚠ WARNING! Samtliga elektriska komponenter (stickkontakt, nätsladd, kompressor osv.) måste bytas av en certifierad serviceagent eller kvalificerad servicepersonal.

⚠️ WARNING! Den med denna apparat medföljande glödlampan är en "lampa för speciell användning" och kan endast användas med den levererade apparaten. Denna "lampa för speciell användning" är inte lämplig för belysning i hemmiljö. 1)

- Nätsladden får inte förlängas.

• Säkerställ att stickkontakten inte kläms eller skadas av apparatens baksida. En klämd eller skadad stickkontakt kan överhettas och förorsaka brand.
• Säkerställ att apparatens stickkontakt är åtkomlig.
• Dra inte i nätsladden.
• Sätt inte i stickkontakten om eluttaget sitter löst. Risk föreligger för elchock eller brand.
• Du får inte använda apparaten utan lampan.
• Denna apparat tung. Var försiktig när du flyttar den.
• Avlägsna eller vidrör inte föremål från frysutrymmet om dina händer är fuktiga/våta eftersom detta kan förorsaka hudskador eller frostbränna.
• Undvik att apparaten exponeras till direkt solljus under en längre tid.

Daglig användning

• Placera inte heta föremål på plastdelarna i apparaten.
• Placera inte livsmedelsprodukter direkt mot bakre väggen.
• Frysta livsmedel får inte åter frysas när den har tinats. ¹⁾
• Förvara förpaketerade frysta livsmedel enligt tillverkarens anvisningar. ¹⁾
• Rekommendationerna från apparatens tillverkare angående förvaring måste noga efterlevas. Se relevanta anvisningar.
• Placera inte kolsyrade drycker i frysutrymmet eftersom detta skapar ett tryck i behållaren vilket kan medföra att den exploderar med skada på apparaten som följd. 1)
• Isglassar kan förorsaka frostbränna om de förtärs direkt ut ur apparaten. ¹⁾
• För att undvika förorening av livsmedel, var god observera följande anvisningar

• Att hålla dörren öppen under långa perioder kan orsaka en avsevärd höjning av temperaturen i apparaten.

• Rengör regelbundet ytor som kan komma i kontakt med livsmedel och tillgängliga dräneringssystem.

• engör vattenbehållare om de inte har använts inom 48 timmar. Spola vattensystemet som är anslutet till en vattentillförsel om vatten inte har tappats inom 5 dygn.
• Förvara rätt kött och rå fisk i lämpliga behållare i kylskåpet så att de inte kommer i kontakt med eller kan droppa på andra livsmedel.
• Tvåstjärniga fack för frysta livsmedel (om närvarande i apparaten) lämpar sig för förvaring av förfrysta livsmedel, förvaring eller för att göra glass och isbitar.
• En-, två- och trestjärniga fack (om närvarande i apparaten) lämpar sig inte för infrysning av färska matvaror.
• Om kylskåpet lämnas tomt under långa perioder bör du stänga av, avfrosta, rengöra och torka det och lämna dörren öppen för att förhindra att mögel bildas i apparaten.

Skötsel och rengöring

• Stäng av apparaten och dra stickkontakten ur eluttaget före underhåll.
• Rengör inte apparaten med metallföremål.
• Använd inte vassa föremål för att avlägsna frost från apparaten. Använd en plastskrapa. ¹⁾
• Kontrollera dräneringen i kylskåpet regelbundet med avseende på vatten från avfrostning. Rengör dräneringen om så erfordras.
  Om dräneringen är blockerad kommer vatten att ansamlas i apparatens nedre del. 2)

Installation

Viktigt! Följ anvisningarna i de specifika avsnitten angående den elektrisk anslutningen.

- Packa upp apparaten och kontrollera att den inte är skadad. Anslut inte apparaten om den är skadad. Rapportera omedelbart eventuella skador till återförsäljaren. Spara i så fall emballaget.

- Montera alltid ett lämpligt översvämningsskydd under apparaten!

• Vi rekommenderar att vänta minst fyra timmar innan apparaten ansluts för att tillåta kylmedlet att strömma tillbaka till kompressorn.
• Tillräcklig luftcirkulation ska säkerställas runt apparaten eftersom den annars kan överhettas. Följ installationsanvisningarna för att erhålla tillräcklig ventilation.
• Om möjlig ska distanserna på produkten vila mot en vägg för att undvika kontakt med varma delar (kompressor, kondensor) för att förhindra möjliga brännskador.
• Apparaten får inte placeras nära värmeelement eller spisar.
• Säkerställ efter installationen att apparatens stickkontakt är åtkomlig.

Service

• Alla elektriska arbeten som erfordras för att utföra service av apparaten ska utföras av en kvalificerad elektriker eller kompetent person.
• Denna produkt måste servas av ett auktoriserat servicecenter med användning av originalreservdelar.

Energibesparing

• Placera inte heta livsmedel i apparaten;
• Placera inte livsmedlen nära varandra eftersom detta hindrar luftcirkulationen;
• Säkerställ att livsmedlen inte vidrör utrymmets bakre vägg;
• Öppna inte dörren vid ett strömavbrott;
• Öppna inte dörren alltför ofta;
• Låt inte dörren stå öppna alltför länge;
• Ställ inte in termostaten till överdrivet låga temperaturer;
• Alla tillbehör såsom lådor och hyllor ska sitta plats för att hålla energiförbrukningen låg.

Miljöskydd

Denna apparat innehåller inte gaser som kan skada ozonskiktet, varken i kylkretsen eller isoleringsmaterialet. Apparaten får inte bortskaffas tillsammans med hushållssopor och skräp. Det isolerande skumgummit innehåller lättantändliga gaser: apparaten ska bortskaffas enligt gällande bestämmelser från den lokala myndigheten. Undvik att skada kylenheten, speciellt värmeväxlaren.

I denna apparat använda material som är märkta med symbolen / kan återvinnas.

Denna symbol på produkten eller emballaget anger att denna produkt inte får bortskaffas som hushållsavfall. Den ska i stället inlämnas på en insamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Genom att säkerställa att denna produkt bortskaffas korrekt kommer du att bidra till att förhindra potentiella negativa konsekvenser för miljön och människors hälsa vilket annars kan förorsakas genom olämplig

avfallshantering av denna produkt.

För mer detaljerad information om återvinning av denna produkt, var god kontakt den lokala myndigheten, ditt sophämtningsbolag eller återförsäljaren där du köpte produkten.

Emballeringsmaterial

Materialet med symbolen kan återvinnas.

Bortskaffa emballaget i en lämplig insamlingsbehållare för återvinning.

1. Dra stickkontakten ur eluttaget.

2. Klipp av nätsladden och bortskaffa bort den separat.

⚠ Varning! Vid service och bortskaffning av apparaten, var god uppmärksamma den gula och orangefärgade symbolen som liknar den här till vänster, placerad på apparatens baksida (bakre panelen eller kompressorn). Symbolen markerar risk för brand. Kylmedelsledningen och kompressorn innehåller lättantändliga material.

Var god håll öppen låga på avständ under service och bortskaffning.

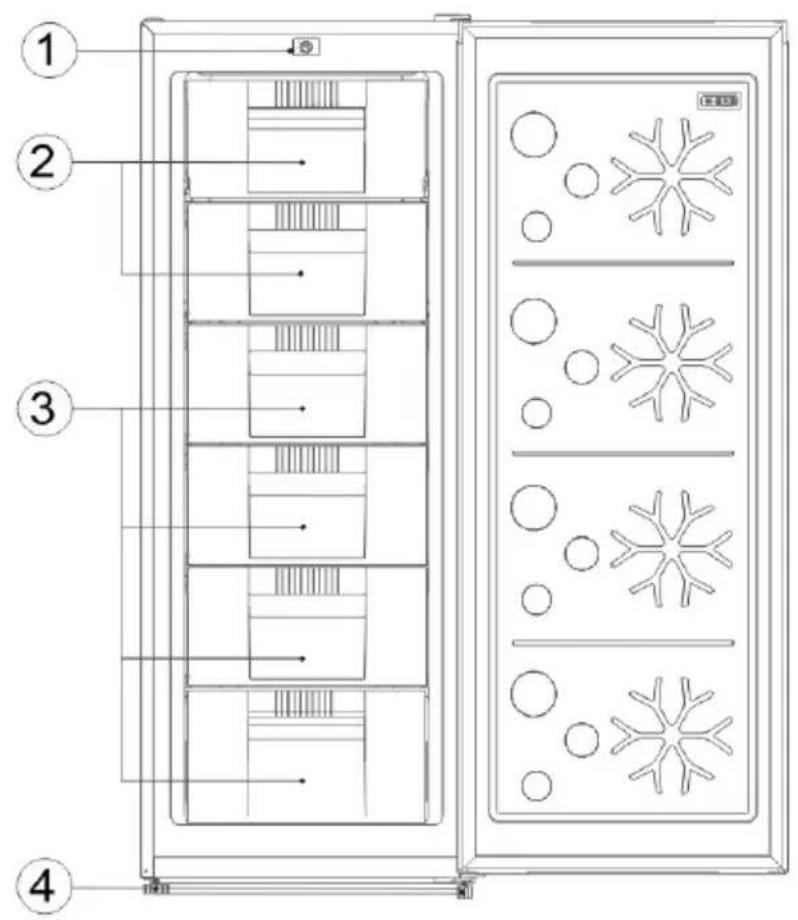

Översikt

1. Manuell kontrollpanel
   2 – 3. Fryslådor
2. Nivelleringsfötter

Observera: Ovanstående illustration är endast avsedd för referens. Det verkliga antalet lådor kan variera med olika modeller.

BYTE AV HAND TILL FRYSEN

. Se till att frysen är bortkopplad från elnätet.
1. Vik upp gångjärnskåpan och lyft av den. Ta bort de tre skruvarna som det övre gångjärnet är fäst med i skåpet och ta bort gångjärnet.

1. Lyft av luckan från det nedre gångjärnet och lägg den på ett mjukt underlag så att den inte blir repad.

1. Ta bort skruvarna som det nedre gångjärnet är fäst med och ta sedan bort det nedre gångjärnet..

5.Lyft bort stiftet till höger om det nedre gångjärnet och installera det i det vänstra hålet.

1. Montera det nedre gångjärnet på vänster sida av skåpet på samma sätt som det fästes på höger sida.

1. Ta bort skruven som håller fast dörrstoppet i nedre högra hörnet av frysdörren och montera den på samma sätt i det nedre vänstra hörnet.

1. Från ovan frysdörren flyttar du dörrhylsan där gångjärnet går från dörrens högra sida till vänster och samtidigt från vänster till höger till dess skyddsläge.

1. Ta bort skyddsplasten från skruvarna upptill på vänster sida av frysen och flytta den till höger sida för skydd.
2. Installera frysdörren på det nedre gångjärnet.

1. Skruva fast det övre gångjärnet på vänster sida med tre skruvar och så att gångjärnet träffar dörrhylsan. När det övre gångjärnet är på plats, installera skyddsplasten över det.

OBS! Se till att tätningen sitter på plats och gör en bra tätning i skåpet innan du drar åt gångjärnen till slutet.

Utrymmeskrav

• Lämna tillräckligt med utrymme för att dörren ska kunna öppnas.
• Det rekommenderas att lämna ett mellanrum på minst 50 mm på båda sidor.
• Det rekommenderas att lämna ett utrymme på 40 mm ovanför skåpet

W	D	H	A	B	C(°)	E	F
540	650	1440	910	1053 125±5		50	100

Fig. 1

Fig. 2

OBS! De rekommenderade måtten E/F/ nedan garanterar bäst en energieffektiv drift av enheten.

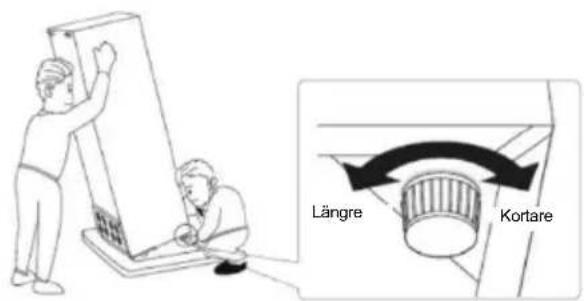

Att nivellera enheten

Justera de två nivelleringsfötterna vid enhetens framsida för att göra detta.

Om enheten inte står horisontalt kommer dörrens och den magnetiska tätningens inriktning att vara

fel.

Placera apparaten på en plats där omgivningstemperaturen överensstämmer med den på apparatens typskylt angivna klimatklassen.

För kylande apparater med klimatklass:

• utökat temperaturområde: denna kylande apparat är avsedd att användas i omgivningstemperaturer från 10 °C till 32 °C (SN)
• tempererat klimat: denna kylande apparat är avsedd att användas i omgivningstemperaturer från 16 °C till 32 °C (N)
  – subtropiskt klimat: denna kylande apparat är avsedd att användas i omgivningstemperaturer från 16 °C till 38 °C (ST)
• tropiskt klimat: denna kylande apparat är avsedd att användas i omgivningstemperaturer från 16 °C till 43 °C (T)

Plats

Apparaten ska installeras på avständ från värmekällor såsom värmeelement, pannor, direkt solljus mm. Säkerställ att luft kan cirkulera fritt runt skåpets baksida. För att säkerställa bästa prestanda om apparaten placeras under en överhängande väggenhet måste avständet mellan skåpets ovansida och väggenheten vara minst 50 mm. Idealiskt bör apparaten dock inte placeras under överhängande väggenheter. Noggrann nivellering säkerställs med en eller flera justerbara fötter på apparatens undersida. Denna kylande apparat är inte avsedd för inbyggnad.

Varning! Apparaten måste kunna frånskiljas från kraftförsörjningen. Stickkontakten måste därför vara lätt åtkomlig efter installation.

Denna kylande apparat är inte avsedd för inbyggnad.

Elektrisk anslutning

Säkerställ innan stickkontakten sätts i eluttaget att den på typskylten angivna spänningen och frekvensen överensstämmer med kraftförsörjningen på installationsplatsen.

Apparaten måste skyddsjordas. Stickkontakten på nätsladden är försedd med ett stift för detta ändamål. Om eluttaget inte är av jordad typ ska apparaten i enlighet med gällande bestämmelser anslutas till en separat jordledningen. Rådgör med en kvalificerad elektriker.

Tillverkaren påtar sig inget ansvar om ovan angivna anvisningar inte observeras.

Denna apparat uppfyller kraven enligt EEG direktiv

Första användning

Innan du använder enheten för första gången, tvätta insidan och alla tillbehör med ljummet vatten och ett neutralt rengöringsmedel för att ta bort lukten som är typisk för nya produkter. Torka ordentligt.

Viktig! Använd inte slipande rengöringsmedel eller pulver, eftersom de kommer att skada enhetens yta.

Slå på enheten:

Vrid termostatvredet till läge "2", du hittar detta längst upp i frysen när du öppnar dörren. Anslut sedan enheten till elnätet. Använd vid behov ett mynt för att vrida termostatvredet.

Kontrollera efter 30 minuter att frysen har börjat svalna.

Genom att vrida på termostatvredet justerar du temperaturen på frysen. Inställning "1" är den varmaste inställningen, medan inställning "4" är den kallaste inställningen.

Fabriksrekommenationen för frysen är punkt "2" för normala driftförhållanden.

NOTERA! Starta inte frysen på 4 timmar om den har transporterats liggande, det ger tid för köldmediet att sätta sig.

Infrysning av färska livsmedel

• Frysutrymmet är lämpligt för infrysning av färska livsmedel och för att förvara frysta och djupfrysta livsmedel under lång tid.
• För att erhålla större infrysningskapacitet, var god placera livsmedlen i frysfacet när du har aktiverat super-frysfunktionen i 26 timmar.
• Den största mängden livsmedel som kan frysas in under 24 timmar anges på typskylten.
• Super-frysningsprocessen varar i 52 timmar.

Förvaring av frysta livsmedel

Första uppstart efter en tid utan användning. Ställ apparaten i läge super-frysning innan du placerar produkterna i apparaten.

Rekommenderad temperaturinställning: -vi rekommenderar 18 °C. Vid lägre temperaturer är förvaringstiden inte längre än 1 månad. Bästa förvaringstid kan vara kortare med andra inställningar.

Viktigt! I händelse av oavsiktlig avfrostning, till exempel ett strömavbrott som vara längre än det värde som visas i den tekniska karakteristiktabellen under "tiningstid" måste de tinade livsmedlen konsumeras snabbt eller kokas omedelbart och därefter åter frysas in (efter kokning).

Upptining

Djupfrysta eller frysta livsmedel kan före användning tinas upp i kylutrymmet eller i rumstemperatur avhängigt den tillgängliga tiden för detta. Små bitar kan även kokas när de fortfarande är frysta, direkt från frysen. Kokningen kommer då att ta längre tid.

Iskub

Denna apparat kan förses med en eller flera brickor för tillverkning av iskuber.

Användbara råd och tips

Här följer några användbara råd för att uppnå bästa resultat med infrysningsprocessen:

• största mängden livsmedel som kan frysas in under 24 timmar anges på typskylten;
• den i programvaran inställd super-frysningsprocessen tar 26 timmar. Ytterligare livsmedel ska inte placeras i utrymmet under denna period;
• frys endast in toppkvalitativa, färska och noga rensade livsmedel;
• förbered livsmedlen i små portioner för att underlätta snabb och komplett infrysning och för att förenkla den senare upptiningen av endast den erforderliga mängden.
• slå in livsmedlen i aluminiumfolie eller gladplast, och säkerställ att förpackningarna är lufttäta;
• låt inte färska, icke infrysta livsmedel komma i kontakt med redan infrysta livsmedel för att undvika en temperaturhöjning i de senare;
• magra livsmedel kan förvaras bättre och längre än feta; salt avkortar livsmedlens förvaringstid;
• fruset vatten kan förorsaka frostbränna på huden om det förtärs omedelbart sedan det tagits ut från frysutrymmet;
• vi rekommenderar att notera infrysningsdatum på varje enskild förpackning för att möjliggöra att förpackningarna tas ut från frysutrymmet;
• vi rekommenderar att notera infrysningsdatum på varje enskild förpackning för att möjliggöra för dig att hålla förvaringstiden under uppsikt.

Råd för förvaring av frysta livsmedel

För att erhålla bästa prestanda med denna apparat ska du:

• säkerställa att redan frysta livsmedel förvaras korrekt hos återförsäljaren;
• säkerställa att frysta livsmedel överförs från livsmedelsbutiken till frysen så snabbt som möjligt;
• inte öppna dörren alltför ofta eller lämna den öppen längre än absolut nödvändigt.
• Efter upptining förstörs livsmedlen snabbt och kan inte åter frysas.
• Overskrid inte de av livsmedlets tillverkare angivna förvaringsperioden.

Rengöring

Apparatens insida, inklusive invändiga tillbehör, ska av hygieniska skäl rengöras regelbundet.

⚠ Försiktighet! Apparaten får inte vara ansluten till nätspänningen under rengöring. Risk för elchock! Stäng av apparaten och dra stickkontakten ur eluttaget före rengöring, eller bryt eller skruva ut automatsäkringen eller smältsäkringen. Rengör aldrig apparaten med en ångrengörare. Fukt kan ansamlas i de elektriska komponenterna. Risk för elchock! Heta ångor kan skada plastdelar. Apparaten måste vara torr innan den åter tas i drift.

Viktigt! Eteriska oljor och organiska lösningsmedel kan angripa plastdelar, t.ex. citronjuice eller juice från apelsinskal, smörsyra, rengöringsmedel som innehåller ättiksyra.

- Låt inte sådana ämnen komma i kontakt med apparatens delar.

- Använd inte slipande rengöringsmedel

- Avlägsna livsmedlen från.frysen, Föryara dem svalt, väl täckta.

- Stang av apparaten och dra stickkontakten ur eluttaget eller bryt eller skruva ut automatsäkringen eller smältsäkringen.

- Rengör apparaten och de invändiga tillbehören med en trasa och ljummet vatten. Efter rengöring, torka av med rent vatten och gnugga torrt.

- Ansamling av damm i kondensorn ökar energiförbrukningen. Rengör därför kondensorn på apparatens baksida noga en gång årligen med en mjuk borste eller en dammsugare. 1)

- När allt är torrt kan apparaten åter tas i drift.

Att avfrosta frysen

Frysutrymmet kommer succesivt att täckas av frost. Denna ska avlägsnas. Använd aldrig vassa metallverktyg för att skrapa av frosten från förångaren eftersom du kan skada den.

När isen på insidan blir mycket tjock måste emellertid en total avfrostning utföras som följer:

- dra stickkontakten ur eluttaget;

- avlägsna alla förvarade livsmedel, slå in dem i flera lager tidningspapper och lägg dem på en sval plats;

- låt dörren stå öppen och placera ett kärl under apparaten för att samla in vattnet från avfrostningen;

- när avfrostningen är avslutad, torka insidan noga

- sätt tillbaka stickkontakten i eluttaget för att återstarta apparaten.

1) om kondensvattnets nivå höjs på apparatens baksida.

Felsökning

Försiktighet! Dra stickkontakten ur eluttaget före felsökning. Endast en kvalificerad elektriker eller en kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Viktigt! Ljud kan höras vid normal användning (kompressor, kylmedelscirkulation).

Problem	Möjlig orsak	Lösning
Apparaten fungerar inte	Stickkontakten är inte ansluten eller är lös eller produkten ärt avstängd	Sätt stickkontakten i eluttaget och slå på apparaten
	Säkringen har löst ut eller är defekt	Kontrollera säkringen. Byt om så erfordras.
	Eluttaget är defekt	Nätspänningsfel måste åtgärdas av en elektriker.
Apparaten fryser för mycket	Temperaturen är inställd för kallt.	Vrid tillfälligt temperaturregulatorn till en varmare inställning.
Livsmedlen är inte tillräckligt infrysta.	Temperaturen är inte korrekt justerad.	Var god se avsnittet Temperaturinställning.
	Dörren stod öppen under en längre tid.	Öppna dörren endast så länge som erfordras.
	En stor mängd livsmedel placerades i apparaten under de senaste 24 timmarna.	Vrid tillfälligt temperaturregulatorn till en kallare inställning.
	Apparaten står nära en värmekälla.	Var god se avsnittet Installation.
Stor ansamling av frost på dörrtätningen	Dörrtätningen är inte lufttät.	Värm dörrtätningens läckande del med en hårtork (på kall inställning). Forma samtidigt den uppvärmda dörrtätningen så att den sitter korret.
Onormala ljud	Apparaten står inte horisontalt.	Efterjustera fötterna.
	Apparaten kontaktar väggen eller andra föremål.	Flytta apparaten en aning.
	En komponent, t.ex. ett rör, på apparatens baksida kontaktar en annan del på apparaten eller väggen.	Böj komponenten åt sidan om så erfordras.

Om felfunktionen kvarstår, kontakta servicecentret. Dessa data erfordras för att hjälpa dig snabbt och korrekt. Anteckna erforderliga data här. Se typskylten.

Helkama service

I frågor om garantiservice, vänligen fyll i ett servicesamtal på vår webbplats för att påskynda behandlingen av ärendet.
