Typ av produkt	Trådlös IP-kamera för inomhusbruk
Modell	NC802APT (art.nr 18-2062 / 36-2914)
Strömförsörjning	5V DC, 2,5A via medföljande adapter
Nätverksgränssnitt	10/100 Ethernet (RJ-45) och Wi-Fi 802.11g
Trådlös säkerhet	WEP 64/128-bit, WPA-PSK
Max videoupplösning	640x480 (VGA)
Linsens synfält	126° horisontellt, 64° vertikalt (panoramavinkel)
Pan/Tilt-kontroll	Ja, motoriserad (fjärrstyrning via mjukvara)
Ljud	Inbyggd mikrofon; extern mikrofoningång (3,5 mm)
Rörelsedetektering	Ja (inbyggd)
Endast inomhusbruk	Ja (inte väderbeständig)
Mjukvarukompatibilitet	Windows 2000/XP; Internet Explorer 5.x eller senare med ActiveX
Medföljande tillbehör	Antenn, bordsstativ, nätverkskabel, strömadapter, CD (programvara och manual), snabbguide
Skötselråd	Rengör med mjuk fuktig trasa; använd inte lösningsmedel
Säkerhetsföreskrifter	Använd endast medföljande adapter; koppla bort innan rengöring; demontera inte

Vanliga frågor - 18-2062 Clas Ohlson

Hur ställer jag in kameran?

Montera kameran och antennen, anslut nätverkskabeln (Ethernet) till din router, anslut sedan strömadaptern. Sätt i den medföljande CD-skivan och kör programmet Setup Camera, som vägleder dig genom nätverks- och trådlös konfiguration.

Hur kan jag se kamerabilden via en webbläsare?

Ange kamerans IP-adress i Internet Explorer (ActiveX krävs). Huvudmenyn visas; klicka på View Video för att se livebild. Du måste acceptera ActiveX-promptarna.

Hur återställer jag kameran till fabriksinställningar?

Tryck på återställningsknappen på baksidan: ett snabbt tryck ställer in DHCP; ett långt tryck (3 sekunder) återställer IP-adress, administratörsnamn (administrator) och lösenord (blankt). Ström-LED blinkar tre gånger.

Hur ansluter jag kameran till ett trådlöst nätverk?

Under installationen väljer du trådlöst läge (Infrastructure eller Ad-hoc), anger ditt nätverks SSID, region, kanal (om Ad-hoc) och säkerhetsinställningar (WEP eller WPA-PSK) som matchar din router.

Vad ska jag göra om jag inte kan ansluta till kameran?

Kontrollera brandväggsinställningar, se till att IP-adressen är på samma nätverk, verifiera att nätverkskabeln är intakt, stäng av och sätt på kameran, eller utför en återställning med återställningsknappen.

Kan jag använda en extern mikrofon med kameran?

Ja, anslut en 3,5 mm mikrofon till MIC IN-uttaget på baksidan. Den inbyggda mikrofonen inaktiveras automatiskt när en extern mikrofon ansluts.

Vilka är standardanvändarnamnet och lösenordet för kameran?

Standardanvändarnamnet är administrator och lösenordet är blankt (inget lösenord). Det rekommenderas att ändra lösenordet under installationen.

Kan jag montera kameran på en vägg eller i taket?

Ja, använd monteringshålet på kamerans baksida för att fästa den på en vägg- eller takmontering. Ett bordsstativ medföljer också.

Hur växlar jag mellan LAN och WLAN?

När en nätverkskabel är ansluten använder kameran automatiskt LAN och inaktiverar WLAN. För att växla, koppla bort strömadaptern, sedan kabeln, och återanslut strömmen för att aktivera WLAN.

Hur kan jag ändra kamerainställningarna efter den första installationen?

Använd den medföljande programvaran Monitor Manager eller gå till kamerans webbgränssnitt (ange IP-adress i webbläsaren, klicka på Administration). Du behöver användarnamn och lösenord.

BRUKSANVISNING 18-2062 Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-suppgifter på baksidan).

Obs! Detta är endast en snabbguide för att du snabbt ska komma igång med produkten. Fullständig bruksanvisning på engelska finns på den medföljande cd-skivan.

Säkerhet

• Kameran är endast avsedd för inomhusbruk.
• Använd endast medföljande eller rekommenderad nätadapter (5V DC).
• Utsätt inte kameran för fukt eller väta.
• Koppla alltid ifrån kameran från elnätet före rengöring.
• Ta aldrig isär kameran. Farlig spänning finns oskyddat på vissa komponenter inuti produktens hölje. Kontakt med dessa kan ge upphov till elektriska stötar.

Systemkrav

• Nätverksansluten PC med Windows 2000 eller Windows XP.
• Microsoft Internet Explorer 5.x eller senare.

Produktbeskrivning

Trådlös IP-kamera med motor för möjligheten att själv styra kameran från en annan dator.

• 126° (horisontal) + 64° (vertikal) panoreringsvinkel.
• Rörelsedetektor samt inbyggd mikrofon.

Knappar och funktioner

Kamerans framsida

Kameralins	Kamerans lins kan inte justeras. Dock bör man se till att den är ren från smuts och damm för att erhålla bästa bild.
Mikrofon	Den inbyggda mikrofonen finns placerad på kamerans framsida. Det finns även ett uttag på kamerans baksida för en extern mikrofon. När en extern mikrofon ansluts kopplas den interna mikrofonen bort.
Power	Lysdioden lyser med fast sken när kameran är påslagen.När kameran startar upp blinkar lysdioden i 15-20 sekunder.
Active	När lysdioden blinkar överförs kamerabilden i realtid till en eller flera användare.
Network	Lysdioden lyser med fast sken när kameran är ansluten till ett nätverk.Lysdioden blinkar när data överförs till nätverket.

Kamerans baksida

Power Input	Anslutning för den medföljande nätadaptern.
MIC In	3,5 mm anslutning för extern mikrofon (t.ex. en vanlig mikrofon för pc). Kamerans inbyggda mikrofon kopplas automatiskt bort när en extern mikrofon ansluts.
LAN	Anslut en standard nätverkskabel för att ansluta kameran till din nätverksswitch eller router.Obs!När en nätverkskabel ansluts kopplas det trådlösa nätverket (WLAN) automatiskt bort.För att kameran ska växla mellan LAN eller WLAN måste nätadaptern alltid kopplas ifrån innan du ansluter eller kopplar ifrån nätverkskabeln.
Reset	Resetknappen har två funktioner:Vid kort tryck återställs kameran till att vara DHCP-klient (Kameran erhåller IP-adress från t.ex. en router. En egen konfigurerad IP-adress tas bort).Vid långt tryck (tryck och håll in i 3 sekunder) återställs IP-adress, administratörsnamn samt administratörslösenord. Lysdioden (Power) blinkar tre gånger när kameran återställts.IP-adress: DHCPAdministratörsnamn: administratorAdministratörslösenord: (inget lösenord)

Montering & Installation

Skruva fast den medföljande antennen till fästet på kamerans ovansida.

Antennen kan vinklas för bästa möjliga mottagning. Vanligtvis erhålls bäst mottagning med antennen vinklad vertikalt.

Montera kameran i det medföljande bordsstället eller montera den i tak eller vägg via fästhålen på kamerans baksida.

3. Anslutning av nätverkskabel

Anslut en standard nätverkskabel till anslutningen "LAN" för att ansluta kameran till din nätverksswitch eller router.

• När en nätverkskabel ansluts kopplas det trådlösa nätverket (WLAN) automatiskt bort.
• Vid konfigureringen rekommenderas att kameran ansluts via nätverkskabel.

4. Starta kameran

Anslut den medföljande nätadaptern till ingången märkt "POWER". Kameran startar upp automatiskt. Använd endast medföljande eller rekommenderad nätadapter.

5. Kontrollampor

POWER Vid uppstart tänds lampan en kort stund innan den övergår i blinkande sken i 15-20 sekunder. Därefter lyser lampan med fast sken.

ACTIVE Lyser endast när kamerabilden överförs i realtid till en eller flera användare.

NETWORK Lyser när kameran är ansluten till ett nätverk.

Installera konfigureringsprogrammet

Följande installationsanvisningar gäller för Windows XP med Servicepack 2 installerat.

1. Sätt i den medföljande cd-skivan i datorns cd-romläsare. Konfigureringsguiden startar automatiskt och startbilden visas. Om konfigureringsguiden inte startar automatiskt, kör då filen setup.exe som finns på direkt under roten på cd-skivan.
2. När installationsprogrammet startat visas välkomstbilden. Klicka på "Setup Camera" för att starta installationen.

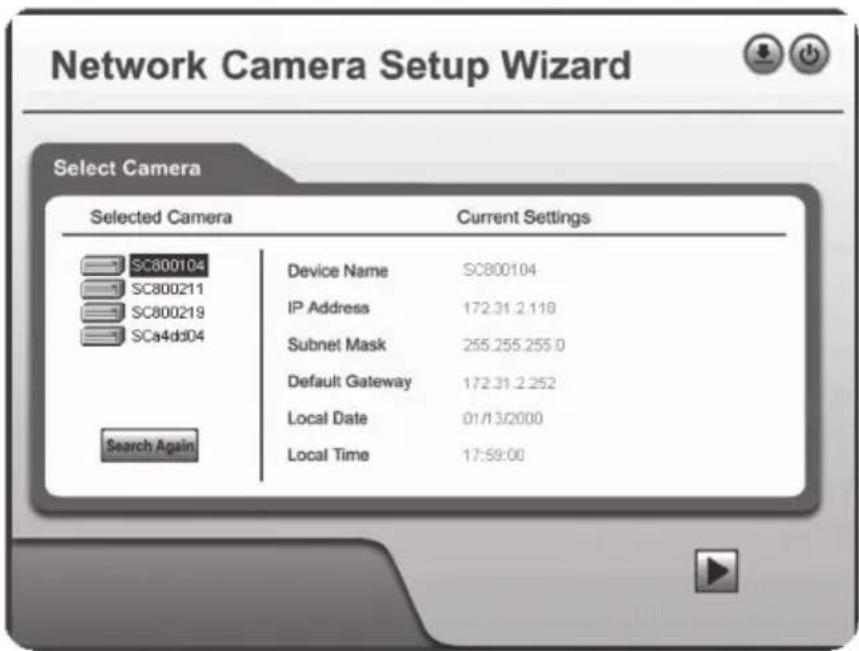

3. Installationsprogrammet söker efter kameran på nätverket och visar sedan kameran i listan till vänster.

• Markera kameran och klicka på nästa "►".
• I nästa dialogruta anger du användarnamn och lösenord för kameran. Klicka sedan på nästa "►".

Förinställd användarnamn och lösenord är:

• Användarnamn: administrator
• Lösenord: (inget lösenord)
• Välj om kameran ska använda en fast IP-adress ("Fixed IP Address") eller att erhålla en IP-adress automatiskt ("Dynamic IP-adress") från t.ex. en router med DHCP-funktion. Markera ditt val och klicka på nästa "►".

1. Om du valt att ge kameran en fast IP-adress i föregående steg visas dialogrutan TCP/IP Settings.

• Ange en ledig IP-adress, Subnet Mask samt Default Gateway för ditt nätverk.
• Fyll i Primary DNS och Secondary DNS om funktionerna e-post och Dynamisk DNS ska användas. Se dina uppgifter från din Internetleverantör.

Klicka på nästa "►" för att fortsätta.

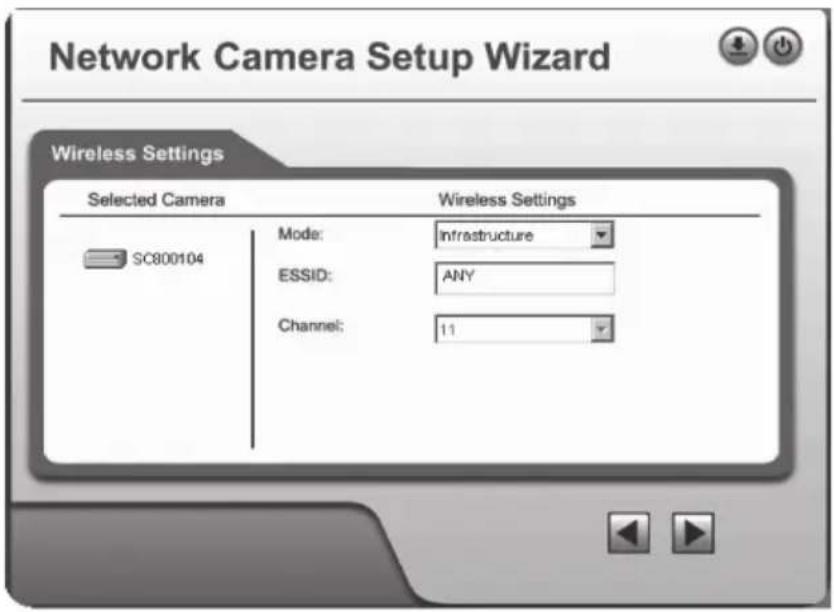

1. Om kameran ska användas med det trådlösa nätverket anger du nätverkets inställningar i följande dialogruta:

Mode – Välj Infrastructure om du använder dig av en accesspunkt. Använder du en trådlös router väljer du Ad-hoc.

ESSID – Ange ditt trådlösa nätverks SSID.

Domain – Välj din region i listan.

Channel – Om du valt Ad-hoc anger du samma kanal som ditt trådlösa nätverk använder. Se den trådlösa utrustningens instruktioner.

Klicka på nästa "►" för att fortsätta.

1. Välj samma säkerhetsnivå som ditt trådlösa nätverk använder och klicka på nästa "►" för att fortsätta.

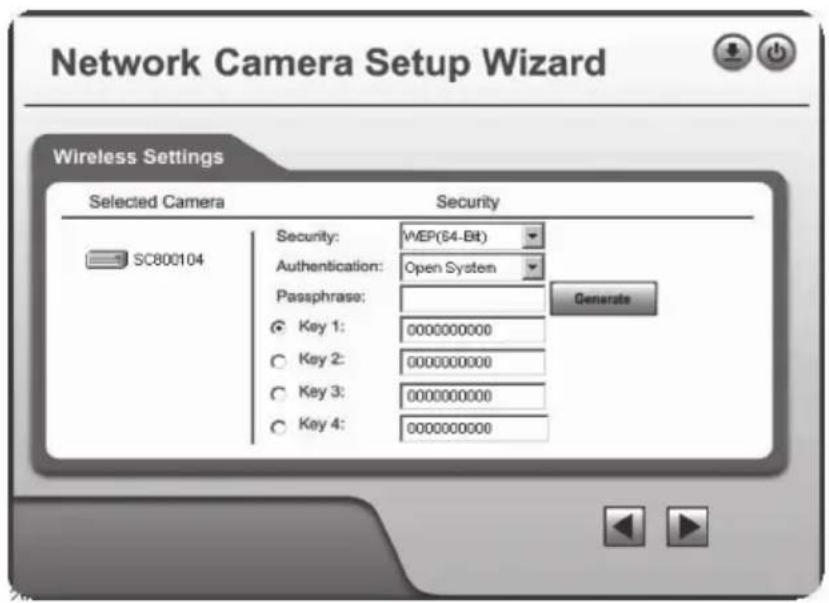

1. Om du valde WEP som säkerhet i steget ovan visas följande dialogruta:

- Ange samma säkerhetsinställningar som ditt trådlösa nätverk. Se den trådlösa utrustningens instruktioner.

Klicka på nästa "►" för att fortsätta.

1. Om du valde WPA-PSK i steget ovan visas följande dialogruta:

- Ange samma säkerhetsinställningar som ditt trådlösa nätverk. Se den trådlösa utrustningens instruktioner.

Klicka på nästa " ►" för att fortsätta.

1. Ange en beskrivning för kameran samt tid, datum och tidszon. Klicka sedan på nästa "►" för att fortsätta.

1. Följande dialogruta visar de inställningar du nyss gjort. Klicka på nästa "►" för att spara eller bakåt "◀" för att ändra inställningarna.

1. Klicka på "Install Utility" när dialogrutan Successful! visas. Installationen av videoprogrammet startar.
2. Följ installationsanvisningarna på skärmen för att slutföra installationen.

Använda videoprogrammet "Monitor Manager"

1. När programmet startats visas skärmbilden ("Monitor Manager").
2. Klicka på knappen Setup på skärmens högra sida.

Dialogrutan "Setup" visas. Har du flera kameror anslutna till nätverket kan du konfigurera även dessa här.

1. Välj fliken "Camera Setup" och markera kameran i listan "Camera List". Skriv en ett nummer för kameran i fältet "Local ID". Vid behov kan du även ändra kamerainställningarna i fältet "Camera Data" till höger.

2. Klicka på "Add" när du gjort dina inställningar. Kameran läggs till i listan över anslutna kameror.

3. Klicka på "Exit", programmet återgår till skärmbilden "Monitor Manager".
4. Klicka på kamerans nummer i kontrollpanelen till höger. Kamerabilden visas.
5. Har du fler kameror anslutna visas dessa i de övriga rutorna. Klicka på en av de fyra rutorna "Video Layout" i kontrollpanelen till höger för att välja hur många kamerarutor som ska visas.
6. Styr sedan kameran genom att klicka på pilarna på kontrollen i programmets nedre högra hörn.

Visa kamerabilden via webbläsaren

Via kamerans webbinterface kan du visa kamerabilder i realtid. Du kan även ändra redan gjorda inställningar samt ställa in kamerans funktioner, så som bild-, webboch e-postinställningar. För ytterligare instruktioner, se den fullständiga manualen på engelska som finns på den bifogade cd-skivan.

Bilder i realtid kan endast visas om webbläsaren är ActiveX 8.0 –kompatibel (t.ex. Internet Explorer 6.0).

1. Skriv in kamerans IP-adress (i detta fall 192.168.1.35) och tryck på "Enter". Tips! Lägg till sidan i webbläsarens favoriter/bokmärken!
2. När kamerans webbgränssnitt laddats visas huvudmenyn i dess vänstra kant.

Obs!

• Bilder i realtid kan endast visas om webbläsaren är ActiveX 8.0 –kompatibel (t.ex. Internet Explorer 6.0).
• Du måste godkänna och installera ActiveX-komponenten när frågan om denna kommer upp i webbläsarens fönster.
• Klicka på "View Video" för att visa kamerbilden eller klicka på "Administration" för att ändra kamerans inställningar (du måste ange användarnamn och lösenord för att kunna ändra kamerans inställningar).

Ansluta till kameran via Internet

Om kameran är installerad på nätverket bakom t.ex. en router måste då routern konfigureras för att kameran ska kunna nås från Internet. Se bruksanvisningen för din router.

Skötsel och underhåll

Torka av produkten med en mjuk lätt fuktad trasa. Använd inte lösningsmedel eller starka rengöringsmedel.

Felsökningsschema

Det går inte att ansluta till kameran / Programmet har ingen kontakt med kameran.

• Kontrollera att eventuella brandväggar i din dator inte blockerar kamerans anslutning till nätverket. Stäng av eller konfigurera brandväggen.
• Se till att den IP-adress du gett kameran stämmer överens med nätverkets serie av IP-adresser. Anslut kameran och kör konfigureringsprogrammet igen.
• Kontrollera att den nätverkskabel du använder är hel och av samma typ som medföljde kameran.
• Koppla från kamerans strömförsörjning en kort stund och prova sedan igen.
• Prova att återställa kameran genom att trycka in resetknappen på kamerans undersida.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Strömförsörjning 5 V DC, 2,5 A via medföljande nätadapter.

Nätverk LAN/WLAN med stöd för TCP/IP, SMTP, SHCP, HTTP, DDNS

WLAN 802.11g (WPA-PSK, WEP, 64/128 bitars säkerhet)

Max upplösning 640x480 (VGA)

Hurtigguide - IP-kamera

Art. nr.: 36-2914/18-2062, modell NC802APT
