BRUKSANVISNING RW6500 ROSENLEW

Säkerhetsföreskrifter ____ 13
Kontrollpanel 14
Program ____ 15
Tillvalsfunktioner 16
Innan maskinen används första gången ____ 16
Daglig användning ____ 18

Råd och tips ____ 19
Underhåll och rengöring ____ 20
Felsökning ____ 21
Teknisk information 22
Miljöskydd 22

Med reservation för ändringar.

Säkerhetsföreskrifter

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

Varning Risk för kvävning, skador eller permanent invaliditet.

• Tillåt inte användning av produkten av någon med reducerad fysisk förmåga, reducerad mental förmåga eller avsaknad av kunskap om hur produkten används (detta omfattar barn). De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll allt diskmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.

Installation

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.
• Följ de installationsinstruktioner som följer med produkten.

Elektrisk anslutning

Varning Risk för brand och elektriska stötar.

- Produkten måste vara jordad.

• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i nätkabeln eller stickkontakten med våta händer.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Anslutning av vatten

• Kontrollera så att du inte skadar vattenslangarna.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.
• Innan du ansluter produkten till nya rör eller till rör som inte har använts på länge låter du vattnet rinna tills det är rent.
• Den första gången du använder produkten ska du kontrollera att inget läckage förekommer.

Använd

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
  – Personalkök i butiker, på kontor och andra arbetsmiljöer

• Bondgårdar

• Av gäster på hotell, motell och andra typer av boendemiljöer
  – Miljöer av typen bed and breakfast.

Varning Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Lägg knivar och bestick med vassa kanter i bestickskorgen med spetsarna neråt eller i horisontellt läge.
• Lämna inte produktens lucka öppen utan att övervaka så att ingen faller över den.
• Sitt eller stå inte på luckan när den är öppen.
• Maskindiskmedel är farligt. Följ säkerhetsanvisningarna på diskmedelspaketet.
• Drick och lek inte med vattnet i produkten.
• Ta inte ur disken ur produkten förrän diskprogrammet är klart. Det kan finnas diskmedel på tallrikarna.

• Produkten kan utsöndra het vattenånga om du öppnar dörren medan ett program är igång.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.

• Spruta inte vatten eller ånga för att rengöra produkten.

Avfallshantering

Varning Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

Service

• Kontakta service för att reparera produkten. Vi rekommenderar att endast originalreservdelar används.
• När du kontaktar service ska du ha följande information som finns på märkskylten till hands.

Modell:

PNC:

Serienummer:

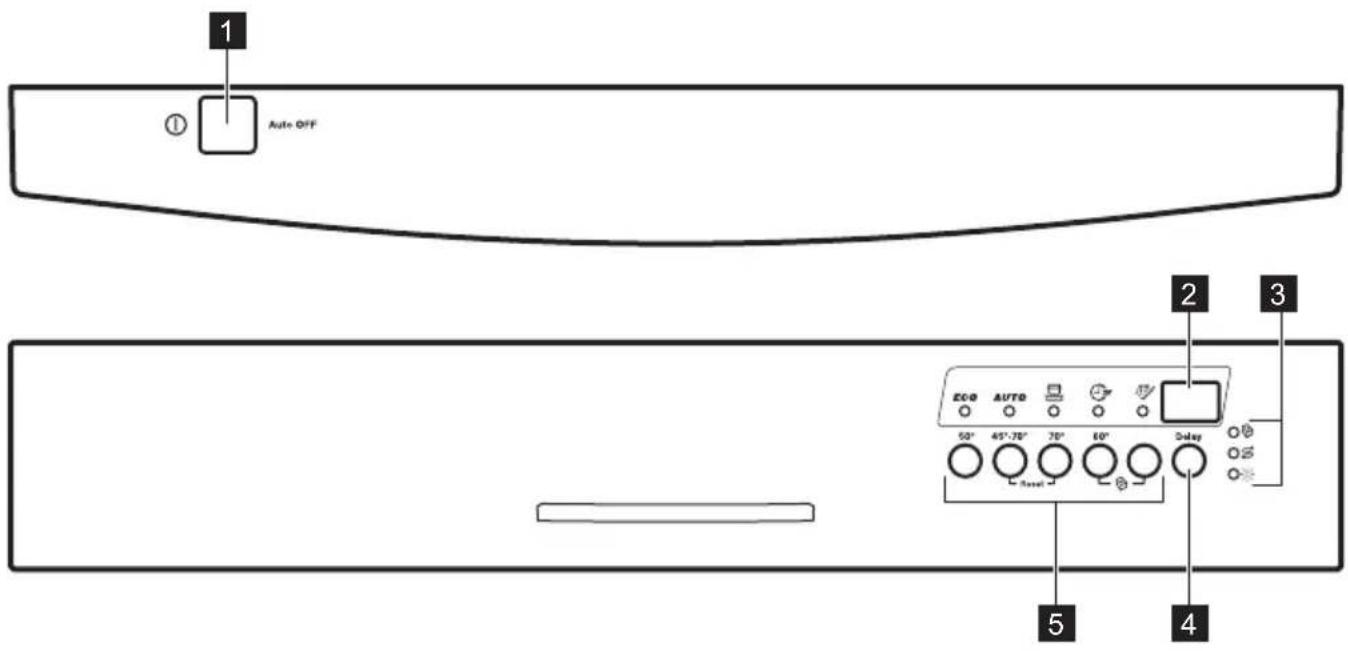

Kontrollpanel

1 Strömbrytare
2 Display
3 Kontrollampor

4 Delay-knappen

5 Programvalsknappar

Kontrollampor Beskrivning
	Kontrollampa för Multitab.
	Saltkontrollampa. Denna kontrollampa är släckt när programmet arbetar.
	Kontrollampa för spolglans. Denna kontrollampa är släckt när programmet arbetar.

Program

Program 1)	Smutsgrad Typ av disk	Program faser	Varaktighet (min.)	Energi (kWh)	Vatten (l)
ECO 2)	Normalt smutsad diskPorslin och bestick	FördiskDisk 50 °CSköljningarTorkning	195 1.03 11
AUTO 3)	AllaPorslin, bestick,kastruller och pan-nor	FördiskDisk från 45 °C till 70 °CSköljningarTorkning	40 - 150 0.6 - 1.4 8 - 14
	Hårt smutsad diskPorslin, bestick,kastruller och pan-nor	FördiskDisk 70 °CSköljningarTorkning	130 - 150 1.3 - 1.4 13 - 15
30'4)	Nyligen nedsmuts-ad diskPorslin och bestick	Disk 60 °CSköljning	30 0.8 9
5)	Alla	Fördisk	14	0.1	4

1) Vattnets tryck och temperatur, spänningsvariationer, funktionerna samt mängden disk och tillvalsfunktion kan ändra värdena.
2) Med detta program får du den mest effektiva användningen av vatten och energiförbrukning för normalt smutsat porslin och bestick. (Det här är standardprogrammet för testinstitut.)
3) Produkten känner av smutsgraden och mängden föremål i korgarna. Den anpassar automatiskt temperaturen, mängden vatten, energiförbrukningen och programtiden.
4) Med detta program kan du köra en diskomgång med nyligen nedsmutsad disk. Det ger gott diskresultat på kort tid.
5) Använd detta program för att snabbt skölja disken. Det hindrar att matrester fastnar på disken och att dålig lukt kommer ut ur produkten.
Använd inte diskmedel för det här programmet.

Information till provanstalter

Skicka ett e-postmeddelande för all nödvändig information om prestandatest:

[e-mail]

Anteckna produktnumret (PNC) som står på typskylten.

Multitab

Aktivera endast denna funktion när du använder kombinerade disktabletter.

Denna funktion avaktiverar doseringen av spolglans och salt. Motsvarande kontrollampor är släckta. Programtiden kan öka.

1. Tryck på strömbrytaren för att aktivera produkten.
2. Kontrollera att produkten är i inställningsläget, se avsnittet "Ställa in och starta ett program".
3. Håll ⏻30' och intryckta samtidigt tills multi-tab-kontrollampan tänds.

Om du slutar använda de kombinerade disktabletterna, ska du följa nedanstående steg

Innan maskinen används första gången

1. Kontrollera att den inställda nivån på vattenavhärdare överensstämmer med den hårdhet vattenet har där du bor. Om inte, justera vattenavhärdaren. Kontakta det lokala Vattenverket för att få information om vattnets hårdhet där du bor.
2. Fyll saltbehållaren.

Justera vattenavhärdaren

innan du börjar använda separat diskmedel, spolglans och avhärdningssalt:

1. Ställ in vattenavhärdaren på högsta nivå.
2. Kontrollera att saltbehållaren och spolglansdoseringen är fulla.
3. Starta det kortaste programmet med en sköljfas, utan diskmedel och utan disk.
4. Justera vattenhärdheten efter den hårdhet vattnet har där du bor.
5. Justera den utsläppta mängden spolglans.

Denna funktion gäller endast 📋.

1. Fyll spolglansfacket.
2. Öppna vattenkranen.
3. Rester av diskmedel kan finnas kvar i produkten. Starta ett program för att få bort dem. Använd inte diskmedel och fyll inte korgarna.

Vattenhårdhet				Vattenavhärdare inställningNivå
Tyska grader (°dH)	Franska grader (°fH)	mmol/l Clarke	grader
47 - 50	84 - 90	8.4. - 9.0	58 - 63	10
43 - 46 76 - 83	7.6 - 8.3 53 - 57 9
37 - 42 65 - 75	6.5 - 7.5 46 - 52 8
29 - 36 51 - 64	5.1 - 6.4 36 - 45 7
23 - 28 40 - 50	4.0 - 5.0 28 - 35 6
19 - 22 33 - 39	3.3 - 3.9 23 - 27			5 1)
15 - 18 26 - 32	2.6 - 3.2 18 - 22 4
11 - 14 19 - 25	1.9 - 2.5 13 - 17 3
4 - 10 7 - 18	0.7 - 1.8 5 - 12 2
< 4 < 7 < 0.7 < 5				12)

1) Fabriksinställning

2) Använd inte salt på denna nivå.

Justera nivån på vattenavhärdaren

1. Tryck på strömbrytaren för att aktivera produkten. Kontrollera att produkten är i inställningsläget, se avsnittet "Ställa in och starta ett program".
2. Håll AUTO och intryckta samtidigt tills kontrollamporna ECO, Act, börjar blinka.

3. Tryck på ECO.

4. Kontrollamporna AUTO och släcks.

5. Kontrollampan ECO fortsätter att blinka.

6. Aktuell inställning för vattenavhärdaren visas på displayen, t.ex. S L = nivå 5 .

7. Tryck på ECO upprepade gånger för att ändra inställning. Varje gång du trycker på knappen ställs nästa nivå in.

8. Stäng av produkten för att bekräfta inställningen.

Fylla på saltbehållaren

Försiktighet Vatten och avhärdningssalt kan rinna ut ur saltbehållaren när du fyller på den.

Risk för korrosion föreligger. För att förebygga det ska du starta ett program när du har fyllt på saltbehållaren.

Häll 1 liter vatten i saltbehållaren (endast första gången).

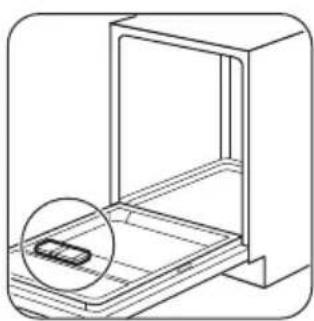

Fylla spolglansfacket

För att justera utsläppt mängd spolglans vrider du väljaren mellan läge 1 (minsta mängd) och läge 4 (största mängd).

Daglig användning

1. Öppna vattenkranen.

2. Tryck på strömbrytaren för att aktivera produkten. Kontrollera att produkten är i inställningsläget, se avsnittet "Ställa in och starta ett program".

- Om saltbehållarens kontrollampa är på, fyll på saltbehållaren.

- Om kontrollampan för spolglans är på, fyll på spolglansfacket.

1. Ladda korgarna.

2. Tillsätt diskmedlet.

- Om du använder kombinerade diskmedelstabletter, aktivera Multitab-funktionen.

1. Ställ in och starta rätt program för typen av disk och smutsgrad.

Använda diskmedel

Lägg diskmedlet eller tabletten i diskmedelsfacket (A) Om programmet har en fördiskfas lägger du en liten mängd diskmedel i fack (B).

Ställa in och starta ett program

Inställningsläge

För vissa inställningar är det nödvändigt att produkten är i inställningsläget.

Tryck på strömbrytaren för att aktivera produkten. Produkten är i inställningsläge när alla programlampor tänds efter aktivering, alla programlampor tänds och displayen visar 2 horisontella statusindikatorer.

Om kontrollpanelen inte visar detta förhållande, håll AUTO och intryckta samtidigt tills produkten är i inställningsläge.

Starta ett program utan fördröjd start

1. Öppna vattenkranen.

2. Tryck på strömbrytaren för att aktivera produkten. Kontrollera att produkten är i inställningsläge.

3. Tryck på knappen för programmet du vill ställa in.

4. Motsvarande programlampa blinkar och alla andra programlampor slocknar.

5. Displayen visar programmets längd.

6. Stäng luckan till produkten så startar programmet automatiskt.

7. Motsvarande programlampa tänds.

8. Programlängden minskar i steg om 1 minut

Starta ett program med fördröjd start

1. Ställ in programmet.

2. Tryck på knappen för fördröjd start upprepade gånger tills displayen visar den tidsfördröjning som du vill använda (från 1 till 24 timmar).

3. Fördröjningstiden blinkar på displayen.
   • Motsvarande programlampa blinkar.

4. Stäng luckan till produkten varpå nedräkningen startar.

5. Nedräkningen minskar i steg om en timme.
   • Motsvarande programlampa tänds.

När nedräkningen löper ut startar programmet.

Du kan ställa in ett program, funktioner och fördröjd start även när produktens lucka är stängd. I det här tillståndet har du bara 3 sekunder på dig efter varje inställning innan produkten sätter igång automatiskt.

Öppna luckan medan produkten är igång

Om luckan öppnas, stannar produkten. När luckan stängs, fortsätter produkten från den punkt där den avbröts.

Avbryta den fördröjda starten medan nedräkningen pågår

När du avbryter en fördröjd start så avbryts också programmet.

1. Håll AUTO och intryckta samtidigt tills alla programlampor tänds och displayen visar 2 horisontella statusindikatorer.

Avbryta programmet

1. Håll AUTO och intryckta samtidigt tills alla programlampor tänds och displayen visar 2 horisontella statusindikatorer.

i Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt program.

När programmet är klart

- Displayen visar 0:00.

Råd och tips

Vattenavhärdare

Hårt vatten innehåller en hög andel mineraler som kan skada produkten och ge dåliga diskresultat. Vattenavhärdaren neutraliserar dessa mineraler.

Avhärdningssaltet håller vattenavhärdaren ren och i gott skick. Det är viktigt att ställa in rätt vattenavhärdarnivå. Den säkerställer att vattenavhärdaren använder rätt mängd avhärdningssalt och vatten.

Använda salt, spolglans och diskmedel

• Använd endast salt, spolglans och diskmedel för diskmaskin. Andra sorters produkter kan skada produkten.
• Spolglansen hjälper under den sista sköljfasen till att torka disken utan att streck och fläckar bildas.
• Kombinerade diskmedelstabletter innehåller diskmedel, spolglans och andra tillsatser. Kontrollera att tabletterna är lämpliga för vattenhärdheten där du bor. Läs instruktionerna på produktförpackningarna.
• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.

Använd inte mer än korrekt mängd diskmedel. Se tillverkarens anvisningar på diskmedelsförpackningen.

1. Tryck på strömbrytaren för att stänga av produkten.
2. Stäng vattenkranen.

Om du inte trycker på strömbrytaren avaktiverar Auto Off automatiskt produkten några minuter efter programmet är klart.

Detta bidrar till att minska energiförbrukningen.

Observera

• Låt disken kallna innan du plockar ut den ur produkten. Varm disk kan lätt skadas.
• Ta först ut föremål från den nedre korgen och därefter från den övre korgen.
• Det kan finnas vatten på sidorna och på produktens lucka. Rostfritt stål kallnar snabbare än disken.

Ladda korgarna

Se det bifogade bladet med exempel på hur du laddar korgarna.

• Använd bara produkten för att diska föremål som är diskmaskinsäkra.
• Ställ inte föremål av trä, horn, aluminium, tenn eller koppar i produkten.
• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).
  • Ta bort alla matrester från disken.
• Du kan enkelt ta bort inbrända matrester kan du låta kastruller och pannor ligga i blöt innan du ställer in dem i produkten.
• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.
• Se till att bestick och diskgods inte fastnar i varandra. Blanda skedar med andra sorters bestick.
• Se till att glas inte vidrör andra glas.
• Lägg små föremål i bestickkorgen.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte rör sig.
• Kontrollera att spolarmarna kan röra sig fritt innan ett program startas.

Innan ett program startas

Kontrollera att:

• Filtren är rena och rätt isatta.
• Spolarmarna inte är igensatta.
• Diskgodset är rätt placerat i korgarna.
• Programmet är lämpligt för diskgodset och smutsgraden.

• Rätt mängd diskmedel används.
- Det finns disksalt och spolglans (såvida du inte använder kombinerade diskmedelstabletter).
- Saltbehållarens lock sitter tätt.

Underhåll och rengöring

Varning Stäng av produkten och koppla bort den från eluttaget före underhåll.

i Smutsiga filter och igensatta spolarmar försäm- rar diskresultaten.

Kontrollera regelbundet och rengör dem vid behov.

Rengöra filtren

Vrid handtaget moturs för att ta bort filtren (B) och (C). Dra isär filtret (B) och (C). Rengör filtren med vatten. Avlägsna filter (A). Rengör filtret med vatten.

Innan du sätter tillbaka filtret (A) måste du kontrollera så att det inte finns några matrester eller smuts kvar i eller runt kanten på sumpen.

Kontrollera att filtret (A) sitter korrekt under de 2 ske-norna (D).

Sätt ihop filtren (B) och (C). Sätt tillbaka dem i filtret (A). Vrid handtaget medurs tills det låses på plats.

En felaktig placering av filtren kan orsaka dåliga diskresultat och skada produkten.

Ta inte bort spolarmarna.

Om hålen i spolarmarna blir igensatta, ta bort smuts med en vasst föremål.

Utvändig rengöring

Rengör produkten med en fuktig, mjuk trasa.

Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

Invändig rengöring

Om du använder programmen med kort varaktighet ofta kan dessa lämna fettrester och kalkavlagringar i produkten.

För att förhindra detta rekommenderar vi att man kör ett program med lång varaktighet minst två gånger i månaden.

Produkten startar inte eller stannar under diskning. Läs informationen nedan för att lösa problemet innan du kontaktar service.

Vid vissa fel visas en larmkod på displayen:

• ,10 - Produkten fylls inte med vatten.

• ,20 - Produkten tömmer inte ut vattnet.
• ,30 - Översvämningsskyddet är aktiverat.

Varning Stäng av produkten innan du utför kontrollerna.

Problem Möjlig lösning
Du kan inte aktivera produkten. Se till att stickkontakten sitter ordentligt i eluttaget.
Kontrollera att det inte finns en skadad säkring i säkringsdo-san.
Programmet startar inte. Se till att produktens lucka är stängd.
Om fördröjd start är inställd avbryter du inställningen eller vän-tar tills nedräkningen är slut.
Produkten fylls inte med vatten. Kontrollera att vattenkranen är öppen.
	Kontrollera att trycket i vattentillförseln inte är för lågt. Kontak-ta kommunen för denna information.
Kontrollera att vattenkranen inte är igensatt.
Kontrollera att filtret i tilloppsslangen inte är igensatt.
Kontrollera att tilloppsslangen inte är böjd eller snodd.
Produkten tömmer inte ut vattnet. Kontrollera att avloppsmuffen inte är igensatt.
Kontrollera att tömningsslangen inte är böjd eller snodd.
Översvämningsskyddet är aktiverat. Stäng vattenkranen och kontakta service.

Sätt på produkten efter att kontrollen är klar. Programmet fortsätter från den punkt där det avbröts.

Kontakta service om problemet uppstår igen.

Kontakta service om andra larmkoder visas på dis- playen.

Om diskresultat och torkning är inte tillfredsställande

Vitaktiga streck och fläckar, eller blåaktiga beläggningar på glas och diskgods

• Den utsläppta mängden spolglans är för stor. Ställ in spolglansfacket på en lägre nivå.
• För mycket diskmedel har använts.

Fläckar och torkade vattendroppar på glas och diskgods

• Den utsläppta mängden spolglans är inte tillräcklig. Ställ in spolglansfacket på en högre nivå.
• Diskmedlets kvalitet kan också vara en orsak.

Disken är våt

• Programmet innehåller ingen torkfas eller en torkfas vid låg temperatur.
• Spolglansfacket är tomt.
• Spolglansets kvalitet kan också vara en orsak.
• Kvaliteten hos de kombinerade diskmedelstabletterna kan vara orsaken. Prova ett annat märke eller aktivera spolglansfacket och använd spolglans till-sammans med de kombinerade diskmedelstabletterna.

Se "RÅD OCH TIPS" för andra möjliga orsaker.

Aktivera spolglansdoseringen

1. Tryck på strömbrytaren för att aktivera produkten. Kontrollera att produkten är i inställningsläget, se avsnittet "Ställa in och starta ett program".

2. Håll AUTO och intryckta samtidigt tills kontrollamporna ECO, och börjar blinka.

1. Tryck på AUTO.

2. Kontrollamporna ECO och släcks.

3. Kontrollampan AUTO fortsätter att blinka.
4. På displayen visas den aktuella inställningen.

Spolglansdosering av

1. Tryck på AUTO för att ändra inställningen.
2. Tryck på strömbrytaren för att stänga av produkten och bekräfta inställningen.
3. Justera den utsläppta mängden spolglans.
4. Fyll spolglansfacket.

Teknisk information

Mått Bredd / Höjd / Djup (mm) 596 / 818 - 878 / 590
Elektrisk anslutning Se märkskylten.
Nätspänning 220-240 V
Frekvens 50 Hz
Vattentryck	Min. / max. (bar / MPa)	(0.5 / 0.05 ) / (8 / 0.8 )
Vattentillförsel 1)	Kallt eller varmt vatten2)	max. 60 °C
Kapacitet Kuvert 12
Strömförbrukning Standby-läge		0.99 W
	Av-läge	0.10 W

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

2) Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler eller vindkraft) kan du använda en varmvattensanslutning för att minska energiförbrukningen.

Typskylt

Miljöskydd

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen

med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

- Släng förpackningsmaterialet på rätt sätt. Återvinn material med symbolen 📋.

www.electrolux.com/shop
