BRUKSANVISNING RW3536 ROSENLEW

Säkerhetsinformation ____ 17
Kontrollpanel 18
Diskprogram 19
Användning av produkten ____ 20
Att ställa in vattenavhärdaren ____ 20
Användning av avhärdningssalt ____ 21
Användning av sköljmedel 22
Att ladda bestick och porslin ____ 22
Användning av diskmedel ____ 24

Att välja och starta ett diskprogram ____ 25
Underhåll och rengöring ____ 25
Om maskinen inte fungerar ____ 27
Tekniska data 28
Miljöskydd 28

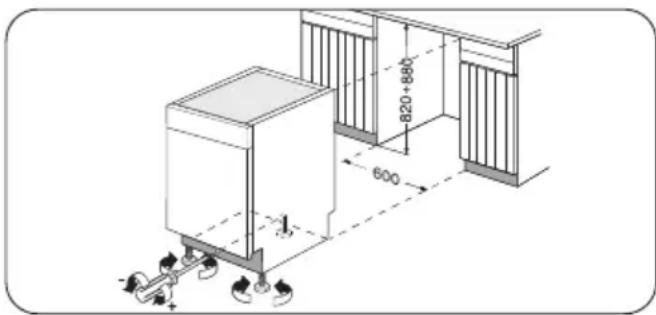

Installation 29
Anslutning av vatten ____ 30
Elektrisk anslutning ____ 31

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod kännedom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Korrekt användning

• Denna diskmaskin är endast avsedd för användning i hemmet.
• Använd diskmaskinen endast till att rengöra husgeråd som är lämpliga för diskmaskiner.
• Häll inte lösningsmedel i diskmaskinen. Explosionsrisk föreligger.
• Placera knivar och andra vassa föremål i bestickskorgen med spetsarna vända nedåt. Lägg dem annars ned i den övre korgen..
• Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner.
• Het ånga kan strömma ut om du öppnar luckan när maskinen är i drift. Risk för brännskador föreligger.
• Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.
• När diskprogrammet är klart, stäng av diskmaskinen och stäng vattenkranen.

• Service på denna diskmaskin får endast utföras av en auktoriserad servicetekniker. Använd endast originaldelar vid reparationer och utbyten.

• Försök inte att utföra reparationer på egen hand, detta för att undvika personskador ch skador på diskmaskinen. Kontakta alltid vår lokala serviceavdelning.

• Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda maskinen. De måste ges vägledning och instruktioner om maskinens användning av en person som ansvarar för deras säkerhet.
• Följ säkerhetsanvisningarna från tillverkaren av diskmedlet för att undvika brännskador i ögon, mun och hals.
• Drick inte vattnet som diskmaskinen använder. Rester från diskmedlet kan finnas kvar i maskinen.
• Stäng alltid luckan när diskmaskinen inte skall användas, detta för att undvika personskador och för att ingen skall snubbla på den öppna luckan.
• Sitt eller stå inte på luckan när den är öppen.

Allmän säkerhet

Barnsäkerhet

• Endast vuxna personer får använda denna diskmaskin. Barn måste övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.
• Förvara alla diskmedel på en säker plats. Låt inte barn ta i diskmedlen.
• Håll barn borta från diskmaskinen när luckan är öppen.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Nätanslut inte maskinen om den är skadad. Kontakta din återförsäljare vid behov.
• Avlägsna allt förpackningsmaterial innan diskmaskinen används första gången.
• Den elektriska installationen måste utföras av en kvalificerad och kompetent person.
• Alla rörläggningsarbeten måste utföras av en kvali- ficerad och kompetent person.
• Modifiera inte denna produkt och ändra inte dess specifikationer. Risk för personskador och skador på maskinen föreligger.

- Använd inte diskmaskinen om:

– nätkabeln eller vattenslangarna är skadade,
- maskinens kontrollpanel, övre panel eller sockel är skadad så att det går att komma åt maskinens insida.

Kontakta vår lokala serviceavdelning.

- Borra inte i diskmaskinens sidor. Maskinens hydrauliska och elektriska komponenter kan skadas av detta.

Varning Följ noga instruktionerna för anslutning av elektricitet och vatten.

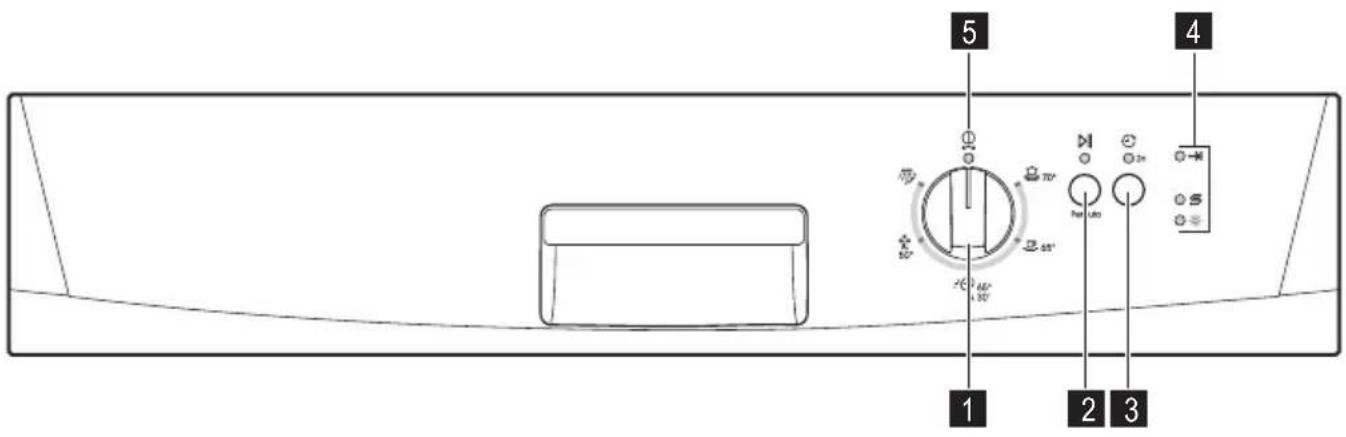

Kontrollpanel

1 Programvred
2 Knapp Start/Avbryt / (Peruuta)
3 Knapp för Födröjd start
4 ndikeringar
5 ndikering På/Av

Kontrollampor
Program klart Kontrollampan tänds när diskprogrammet är klart. Ytterligare funktioner:→I• Vattenavhärdarens nivå.Larm om maskinen har en felfunktion.
Salt1)	Kontrollampan tänds när saltbehållaren behöver fyllas på. Se avsnittet "An-vändning av disksalt".När du har fyllt på saltbehållaren kan kontrollampan fortsätta att lysa i några timmar. Detta har dock inte någon negativ effekt på diskmaskinens funktion.
Sköljmedel1) [DE50]	Kontrollampan tänds när sköljmedel behöver fyllas på. Se avsnittet "An-vändning av sköljmedel".

1) Kontrollampan är släckt medan ett diskprogram pågår.

Knapp för Födröjd start

Använd knappen Fördröjd start för att senarelägga starten av diskprogrammet i intervaller om 3 timmar. Se avsnitt "Inställning och start av diskprogram".

Programvred och nätindikator

- Ställ in ett diskprogram genom att vrida program-vredet medurs eller moturs. Programmarkören på

programvredet måste peka mot ett diskprogram på kontrollpanelen.

– Nätindikatorn tänds (läge PÅ).

- Stäng av maskinen genom att vrida programvredet tills programmarkören pekar mot nätindikatorn (På/Av).

– Nätindikatorn slocknar (läge AV).

Diskprogram

Programöversikt

Program	Smutsgrad	Typ av disk	Programbeskrivning
	Hårt smutsad disk	Porslin, bestick, kastruller och pan-nor	FördiskHuvuddisk upp till 70 °C2 mellanliggande sköljningarAvslutande sköljningTorkning
	Normalt smuts-ad disk	Porslin, bestick, kastruller och pan-nor	FördiskHuvuddisk upp till 65 °C2 mellanliggande sköljningarAvslutande sköljningTorkning
	Normalt eller lätt smutsad disk	Porslin och bestick	Huvuddisk upp till 65 °CAvslutande sköljning
	Normalt smuts-ad disk	Porslin och bestick	FördiskHuvuddisk upp till 50 °C1 mellanliggande sköljningAvslutande sköljningTorkning
	Valfri	Delvis fylld maskin (disk som skall dis-kas senare under dagen)	En sköljning i kallvatten (som förhindrar att matrester torkar in).Till detta program behövs inget diskmedel.

1) Detta är det perfekta, dagliga programmet när diskmaskinen endast är delvis laddad. Det är idealiskt för en familj på 4 personer som endast vill ladda porslin och bestick efter frukost och middag.
2) Testprogram för provningsanstalter. Se medföljande separata folder för information om testdata.

Förbrukningsvärden

Program Programtid		Energiförbrukning (kWh)	Vattenförbrukning (liter)
	(minuter)
	85-95 1,8-2,0 22-25
	105-115 1,5-1,7 23-25
	30 0,9 9
	130-140 1,0-1,2 14-16
	12 0,1 5

Förbrukningsvärdena kan variera beroende på vattnets tryck och temperatur, variationer i nätspänningen och diskmängden.

Användning av produkten

Se följande instruktioner för varje steg av proceduren:

1. Kontrollera att vattenavhärdarens nivå är korrekt inställd för den hårdhet vattnet har där du bor. Justera vattenavhärdaren vid behov.
2. Fyll på disksalt i saltbehållaren.
3. Fyll på sköljmedel i sköljmedelsfacket.

4. Ladda diskmaskinen med bestick, porslin och övrig disk.

5. Ställ in lämpligt diskprogram för typen av disk och smutsgraden.

6. Fyll på diskmedelsfacket med korrekt mängd diskmedel.
7. Starta diskprogrammet.

Om du använder disktabletter, se avsnittet "Användning av diskmedel".

Att ställa in vattenavhärdaren

Vattenavhärdaren avlägsnar mineraler och salter från det inkommande vattnet. Mineraler och salter kan ha en negativ effekt på maskinens funktion.

Vattnets hårdhet mäts enligt ekvivalenta skalor:

• Tyska grader (dH°).
• Franska grader (°TH).

- mmol/l (millimol per liter - en internationell enhet för vattnets hårdhetsgrad).

- Clarke.

Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor. Hör efter hos Vattenverket om du är osäker.

Vattenhårdhet Inställning av vattnets hårdhet
°dH	°TH	mmol/l	Clarke	manuellt	elektroniskt
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
°dH °TH mmol/l Clarke		Vattenhårdhet Inställning av vattnets hårdhet
		manuellt elektroniskt
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4 < 7	< 0,7	< 5		1^1)	1^1)

1) Salt behöver inte användas.

Du måste ställa in vattenavhärdaren manuellt eller elektroniskt.

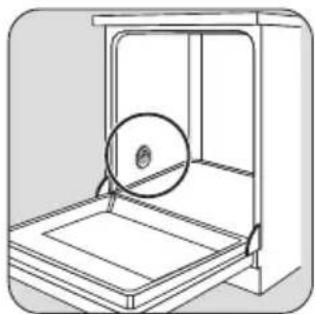

Manuell inställning

Diskmaskinen är fabriksinställd på nivå 2.

Ställ in vredet på läge 1 eller 2.

Elektronisk inställning

Vattenavhärdaren är fabriksinställd på nivå 5.

Användning av avhärdningssalt

! Försiktighet Använd bara specialsalt för diskmaskiner. Salt som inte är lämpligt för diskmaskiner skadar avhärdaren.

1. Håll Start/Avbryt-knappen intryckt. Vrid programvredet medurs tills programmarkören pekar mot det första diskprogrammet på kontrollpanelen.

2. Släpp Start/Avbryt-knappen när nätindikatorn och Start/Avbryt-lampan börjar att blinka.

- Samtidigt börjar kontrollampan för "Program klart" att blinka för att visa vattenavhärdarens nivå.

Exempel:

5 blinkningar, paus, 5 blinkningar, paus, etc... = nivå 5.

1. Tryck på Start/Avbryt-knappen för att öka vattenavhärdarens nivå ett steg.

Kontrollampan för "Program klart" visar den nya nivån.

1. Vrid programvredet till AV-läget för att spara inställningen.

Fyll saltbehållaren med 1 liter vatten (bara första gången).

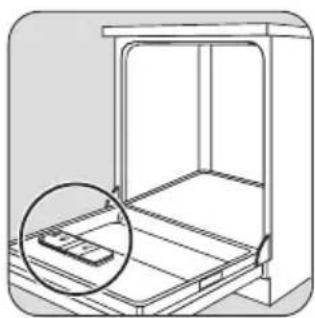

Användning av sköljmedel

Försiktighet Använd endast sköljmedel som är avsedda för diskmaskiner.

Gör så här för att fylla på sköljmedelsfacket:

Att ladda bestick och porslin

Råd och tips

Försiktighet Använd diskmaskinen endast för husgeråd som är lämpliga för diskmaskiner.

Använd inte diskmaskinen för att rengöra föremål som kan absorbera vatten (t.ex. svampar eller trasor).

- Gör på följande sätt innan du laddar bestick och porslin:

Det är normalt att vatten rinner över från saltbehållaren när den fylls med salt.

Kontrollera att inga saltkorn finns utanför saltbehållaren. Salt som ligger kvar en stund på behål-

laren faller ner i behållaren. Vi rekommenderar att direkt starta ett diskprogram efter att saltbehållaren har fyllts på. Detta förhindrar rostbildning på grund av utspillt salt.

När du ställer in vattenhårdheten elektroniskt på nivå 1 lyser inte saltindikeringen.

Försiktighet Fyll inte på sköljmedelsfacket med andra produkter (t.ex. rengöringsmedel flytande diskmedel). Diskmaskinen kan skadas.

Justera doseringen av sköljmedel

Doseringen av sköljmedel är fabriksinställd på läge 3.

För att öka eller minska doseringen, se "Vad gör jag om...".

– Avlägsna alla matrester och andra smutspartiklar.

– Mjuka upp rester av inbränd mat i pannor.

- Gör på följande sätt när du laddar bestick och porslin:

– Ladda ihåliga föremål (t.ex. koppar, glas och pannor) med öppningarna vända nedåt.

– Se till att vatten inte kan samlas i glas eller andra föremål med djup bas.

– Se till att bestick och porslin inte ligger inuti andra föremål.

– Se till att bestick och porslin inte täcker andra föremål.

– Se till att glas inte vidrör andra glas.

- Placera små föremål i bestickskorgen.

- Plastföremål och teflonbehandlade pannor kan hålla kvar vattendroppar. Plastföremål torkar inte lika bra som porslin och stålföremål.

- Placera lätta föremål i överkorgen. Se till att före-målen inte kan röra sig.

! Försiktighet Kontrollera att spolarmarna kan rotera fritt innan du startar ett diskprogram.

Varning Stäng alltid luckan när du är klar med att ladda eller plocka ur disk. En öppen lucka kan vara farlig.

Placera serveringsfat och stora lock längs underkorgens kanter.

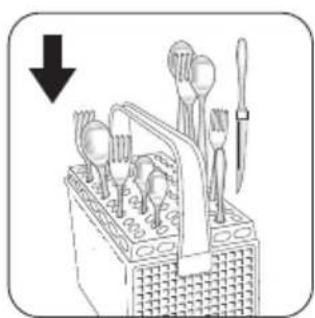

Använd besticksgallret. Om bestickens storlek inte medger användning av besticksgallret kan du ta bort detta.

Arrangera föremålen så att vattnet när alla ytor.

Fäll upp koppställen för att placera höga föremål.

i Placera tallrikar i den bakre delen av överkorgen. Vinkla dem framåt.

Justering av överkorgens höjd

För att placera stora tallrikar i underkorgen, flytta först överkorgen till den övre positionen.

Föremålens maximala höjd i

överkorgen underkorgen

Övre position 20 cm 31 cm

Undre position 24 cm 27 cm

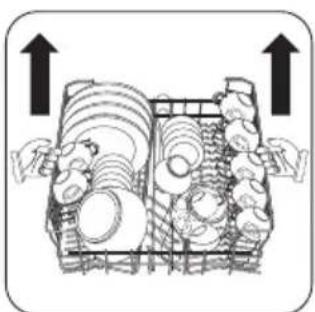

Gör så här för att flytta överkorgen till den övre positionen:

1. Dra ut korgen så längt det går.
2. Lyft försiktigt båda sidorna uppåt tills mekanismen hakar i och korgen sitter stadigt.

Gör så här för att flytta överkorgen till den undre positionen:

1. Dra ut korgen så längt det går.

2. Lyft försiktigt båda sidorna uppåt.

3. Håll i mekanismen och låt den sakta falla tillbaka nedåt.

Försiktighet

- Lyft eller sänk inte korgen på endast ena sidan.

Användning av diskmedel

Använd endast diskmedel (pulver, flytande eller tabletter) som är lämpliga för diskmaskiner.

Läs och följ anvisningarna på förpackningen:

- Dosera enligt tillverkarens anvisningar.

- Rekommendationer för förvaring.

Skydda miljön genom att inte använda mer än den rekommenderade mängden diskmedel.

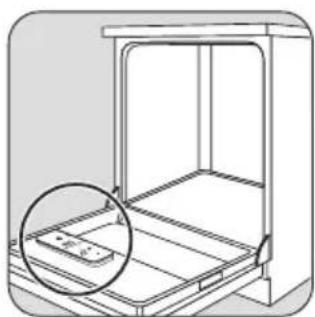

Fyll på diskmedel i disk-medelsfacket (A).

Om du tänker köra ett diskprogram med för-diskfas, håll i mer disk-medel i fördiskfacket ( B).

- Placera inte koppar i koppställen när korgen är i den övre positionen.

5

Användning av diskmedelstabletter

Lägg diskmedelstabletten i diskmedelsfacket (A).

Diskmedelstabletter innehåller:

• Diskmedel
• spolglans
• andra rengöringsmedel.

Gör enligt följande vid användning av diskmedelstabletter:

1. Kontrollera att diskmedelstabletten är lämplig för vattenhärdheten. Se tillverkarens anvisningar.
2. Ställ in lägsta nivå för vattenhärdhet och spolg- lansdosering.

Saltbehållaren och spolglansfacket behöver inte fyllas på.

Gör så här om torkresultatet inte är tillfredsställande:

1. Fyll på spolglans i spolglansfacket.
2. Ställ in spolglansdoseringen på läge 2.

Gör enligt följande för att använda diskmedelspulver igen:

1. Fyll på saltbehållaren och spolglansfacket.
2. Ställ in vattenhärdheten på högsta nivån.
3. Kör ett diskprogram utan diskgods.

4. Justera vattenhärdheten. Se avsnitt "Inställning av vattenhärdhet".

5. Justera doseringen av spolglans.

Olika märken av diskmedel löses upp olika snabbt. Vissa disktabletter uppnår inte bästa ren-

Att välja och starta ett diskprogram

Gör så här för att ställa in och starta ett diskprogram:

1. Stäng luckan.

2. Vrid programvredet till önskat diskprogram. Se avsnittet "Programöversikt".

– Nätindikatorn tänds.

1. Tryck på Start/Avbryt-knappen.

– Diskprogrammet startar automatiskt.

- Start/Avbryt-knappens kontrollampa tänds.

i Medan diskprogrammet pågår kan du inte ändra programmet. Avbryt diskprogrammet.

⚠ Varning Pausa eller avbryt ett pågående diskprogram endast om det är absolut nödvändigt.

! Försiktighet Öppna luckan försiktigt. Het ånga kan strömma ut.

Avbryta ett diskprogram

- Håll Start/Avbryt-knappen intryckt i cirka 5 sekunder.

Diskprogrammet har nu avbrutits.

Du kan i detta läge göra följande:

1. Stänga av diskmaskinen.

2. Ställa in ett nytt diskprogram.

Fylla på diskmedelsfacket innan du ställer in ett nytt diskprogram.

Göra en paus i ett diskprogram

Öppna luckan.

- Programmet stannar.

Stäng luckan.

- Programmet fortsätter från den punkt där det avbröts.

Ställa in och starta ett diskprogram med fördröjd start

1. Ställ in ett diskprogram.

Underhåll och rengöring

göringsresultat under korta diskprogram. Avänd långa diskprogram med disktabletter för att avlägsna allt diskmedel.

1. Tryck på knappen för Födröjd start.

– Kontrollampan för Födröjd start tänds.

1. Tryck på Start/Avbryt-knappen.

– Nedräkningen av den fördröjda starten börjar.

När nedräkningen löper ut startar diskprogrammet automatiskt.

- Kontrollampan för Födröjd start släcks.

Öppna inte luckan under nedräkningen för att inte avbryta nedräkningen. Om du gör det och stänger luckan igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta en fördröjd start:

1. Håll Start/Avbryt-knappen intryckt i cirka 5 sekunder.

– Kontrollamporna för Start/Avbryt och Födröjd start slocknar.

1. Tryck på Start/Avbryt-knappen för att starta diskprogrammet.

När diskprogrammet är klart

Stäng av diskmaskinen när följande tillstånd föreligger:

- Diskmaskinen har stannat automatiskt.

- Kontrollampan för "Program klart" tänds.

För bättre torkresultat, låt luckan stå på glänt några minuter innan du plockar ut disken.

Låt disken kallna innan du plockar ut den ur diskmaskinen. Hett porslin skadas lätt.

Plocka ut diskgodset

- Plocka först ut diskgods från den nedre korgen, sedan från den övre.

- Det kan finnas vatten på diskmaskinens sidor och lucka. Rostfritt stål kallnar fortare än diskgodset.

Varning Stäng av diskmaskinen innan du rengör filtren.

Viktigt Använd inte diskmaskinen utan att filtren sitter på plats. Kontrollera att filtren har monterats korrekt. Felaktig montering resulterar i dåliga diskresultat och skadar maskinen.

Rengör filtren A, B och C noga under rinnande vatten.

Vrid handtaget ungefär ett 1/4 varv moturs för att ta bort filter B och C.

Lossa det platta filtret A från diskmaskinens botten.

Sätt tillbaka det platta filtret A på plats i diskmaskinens botten. Montera det platta filtret korrekt under de två styrtapparna D.

Sätt tillbaka filtersystemet på plats. För att låsa filtersystemet, vrid handtaget medurs tills det låser fast.

Viktigt Avlägsna inte spolarmarna.

Om hålen i spolarmarna täpps igen av matrester kan hålen rensas med en cocktailpinne.

Utvändig rengöring

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Använd endast neutrala, milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).

Åtgärder vid frysrisk

Försiktighet Installera inte diskmaskinen på en plats där temperaturen kan sjunka under 0 °C.

Tillverkaren ansvarar inte för skador orsakade av frost.

Om detta inte går att undvika, töm maskinen och stäng luckan. Koppla loss tillvattenslangen och töm slangen på vatten.

Om maskinen inte fungerar

Diskmaskinen startar inte eller stoppar under drift.

Om ett fel uppstår, försök först att lösa problemet på egen hand. Kontakta din återförsäljare eller vår serviceavdelning om du inte kan lösa problemet.

Felkod och problem Möjliga orsaker och åtgärder
Start/Avbryt-knappens kontrollampa blinkar kontinuerligt.Kontrollampan för "Program klart" blinkar 1 gång.Diskmaskinen fylls inte med vatten.	Vattenkranen är blockerad eller belagd med kalk.Rengör vattenkranen.Vattenkranen är stängd.Öppna vattenkranen.Filtret i tilloppsslangen är igentäppt.Rengör filtret.Anslutningen av tilloppsslangen är felaktig. Slangen kan vara snodd eller klämd.Kontrollera att slangen är korrekt ansluten.
Start/Avbryt-knappens kontrollampa blinkar kontinuerligt.Kontrollampan för "Program klart" blinkar 2 gånger.Diskmaskinen tömmer inte vattnet.	Avloppsmuffen är blockerad.Rengör avloppsmuffen.Anslutningen av tömningsslangen är felaktig. Slangen kan vara snodd eller klämd.Kontrollera att slangen är korrekt ansluten.
Start/Avbryt-knappens kontrollampa blinkar kontinuerligt.Kontrollampan för "Program klart" blinkar 3 gånger.Översvämningsskyddet har aktiverats.	Stäng vattenkranen och kontakta vår lokala serviceavdelning.
Programmet startar inte. Luckan till diskmaskinen är inte stängd.Stäng luckan.Stickkontakten sitter inte i eluttaget.Sätt i stickkontakten.Säkringen har bränt i hushållets säkringsskåp.Byt ut säkringen.Fördröjd start är inställd.Avbryt startfördröjningen för att starta programmet omedelbart.

Sätt på diskmaskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta vår serviceavdelning om problemet återkommer.
För att kunna hjälpa dig snabbt och korrekt behöver du ha följande uppgifter till hands:
- Modellbeteckning (Mod.)
- Produktnummer (PNC)

- Serienummer (S.N.)

Dessa uppgifter finner du på typskylten.

Anteckna uppgifterna här:

Modellbeteckning: ....

Produktnummer: ....

Serienummer: ....

Diskresultaten är inte tillfredsställande
Disken är inte ren.	Det valda diskprogrammet är inte lämpligt för typen av disk och smutsgraden.Korgarna har laddats på fel sätt så att vattnet inte när alla ytor.Spolarmarna kan inte rotera fritt på grund av att disken har laddats på fel sätt.Filtren är smutsiga eller felaktigt monterade.För lite eller inget diskmedel har använts.
Det är kalkbeläggningar på disken.	Saltbehållaren är tom.Vattenavhärdaren är inställd på fel nivå.Locket till saltbehållaren är inte stängt ordentligt.
Disken är våt och glanslös. • Sköljmedel har inte använts.	Sköljmedelsfacket är tomt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig beläggning på glas och porslin.	Minska doseringen av sköljmedel.
Vattendroppar har torkat in på glas och porslin.	Öka doseringen av sköljmedel.Diskmedlet kan också vara orsaken.

Tekniska data

Mätt Bredd cm 59,6
Höjd cm 81,8-87,8
Djup cm 57,5
Elektrisk anslutning - Nätspänning- Total effekt - Säkring	Information om den elektriska anslutningen finns på typskylten som sitterpå innerkanten av diskmaskinens lucka.
Vattentryck Min 0,5 bar (0,05 MPa)
Max 8 bar (0,8 MPa)
Kapacitet Kuvert 12

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om

återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

Varning Gör på följande sätt för att kassera diskmaskinen:
- Koppla loss maskinen från eluttaget.
- Klipp av nätkabeln och stickkontakten och kassera dem.

Installation

⚠ Varning Se till att diskmaskinen inte är ansluten till eluttaget under installationen.

Placera diskmaskinen intill en vattenkran och ett vattenavlopp.

Installera diskmaskinen under en köksbänk eller en bänkskiva.

Se till att urtagets mått följer de angivna måtten.

Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln. Kontrollera att vattenslangarna inte är snodda eller klämda.

Justera diskmaskinens höjd

Gör på följande sätt för att justera diskmaskinens höjd:

1. Lossa eller dra åt de två främre fötterna.
2. Lossa och avlägsna den justerbara sockeln.
3. Justera den bakre foten. Vrid skruven som sitter mitt på frontplåten åt vänster eller åt höger.

Kontrollera att diskmaskinen står i våg och att luckan stänger och tätar ordentligt. När maskinen står i våg fastnar inte luckan i skåpsidorna. Om luckan inte stänger ordentligt, lossa eller dra åt de justerbara fötterna tills maskinen står i våg.

Justera sockelns höjd

- Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

Om det är ett mellanrum mellan golvet och maskinens undersida kan detta täckas över genom att sänka sockeln.

Självhäftande ångskyddsremsa

Fäst ångskyddet längs hela bänkskivans framkant.

Förankring vid angränsande enheter

Varning För att undvika skador på person eller egendom, förankra diskmaskinen vid bänkskivans undersida eller vid angränsande köksskåp med hjälp av medföljande vinkeljärn.

1. Sätt medföljande vinkeljärn i spåren ovanpå diskmaskinen.
2. Fixera diskmaskinen i läge (uppåt eller i sidled) med medföljande skruvar. Dra åt skruvarna ordentligt.

Anslutning av vatten

Tilloppsslang

Anslut diskmaskinen till antingen varmvatten (max. 60 °C) eller kallvatten.

Anslut till varmvatten för att minska energiförbrukningen om varmvattnet kommer från alternativa energikällor som är mer miljövänliga, t.ex. bergvärme, fjärrvärme eller vindkraft.

Anslut tilloppsslangen till en kran med en extern gånga på 3/4 tum.

! Försiktighet Använd inte anslutningsslangar från en gammal maskin.

Vattentrycket måste vara inom de gränser som anges i "Tekniska data". Information om det genomsnittliga vattentrycket där du bor kan erhållas från det lokala Vattenverket.

Kontrollera att tilloppsslangen inte är snodd eller klämd. Vänd tilloppsslangen åt vänster eller höger för att passa installationen. Aptera och dra åt låsmuttern korrekt för att undvika vattenläckage.

Försiktighet Anslut inte diskmaskinen till nya rörledningar eller ledningar som inte har använts på länge. Låt vattnet rinna några minuter innan du ansluter tilloppsslangen.

Tömningsslang

Anslut tömningsslangen till diskhons avloppsmuff.

3

4

Den invändiga diametern får inte vara mindre än slangens diameter.

Om du ansluter tömningsslangen till ett vattenlås under en diskho, tag bort plastmembranet (A). Om membranet inte avlägsnas kan matpartiklar ansamlas och täppa igen tömningsslangens förbindning.

! Försiktighet Kontrollera att vattenanslutningarna är helt täta för att undvika vattenläckage.

Elektrisk anslutning

Varning Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder har följts.

Jorda diskmaskinen enligt gällande säkerhetsbestämmelser.

Kontrollera att spänningen och strömstyrkan i ditt hem överensstämmer med de märkdata som anges på diskmaskinens typskylt.

Anslut alltid maskinen till ett korrekt installerat, stötsäkert och jordat eluttag.

Använd inte grenuttag, adaptrar eller

förlängningskablar. Risk för brand föreligger.

Byt inte ut nätkabeln på egen hand. Kontakta vår lokala serviceavdelning.

Se till att stickkontakten är åtkomlig när diskmaskinen har installerats.

Dra inte i nätkabeln för att koppla loss diskmaskinen från eluttaget - ta tag i stickkontakten.

www.electrolux.com
