BRUKSANVISNING RW4510 ROSENLEW

Säkerhetsföreskrifter	12
Kontrollpanel	13
Program	14
Tillvalsfunktioner	14
Innan maskinen används första gången	15
Daglig användning	16

Råd och tips	18
Underhåll och rengöring	18
Felsökning	19
Teknisk information	21
Miljöskydd	21

Med reservation för ändringar.

Säkerhetsföreskrifter

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

Varning Risk för kvävning, skador eller permanent invaliditet.

• Tillåt inte användning av produkten av någon med reducerad fysisk förmåga, reducerad mental förmåga eller avsaknad av kunskap om hur produkten används (detta omfattar barn). De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll allt diskmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.

Installation

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.
• Följ de installationsinstruktioner som följer med produkten.

Elektrisk anslutning

Varning Risk för brand och elektriska stötar.

- Produkten måste vara jordad.

• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i nätkabeln eller stickkontakten med våta händer.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Anslutning av vatten

• Kontrollera så att du inte skadar vattenslangarna.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slang-uppsättningar får inte återanvändas.
• Innan du ansluter produkten till nya rör eller till rör som inte har använts på länge låter du vattnet rinna tills det är rent.
• Den första gången du använder produkten ska du kontrollera att inget läckage förekommer.

Använd

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
  – Personalkök i butiker, på kontor och andra arbetsmiljöer

• Bondgårdar

• Av gäster på hotell, motell och andra typer av boendemiljöer
  – Miljöer av typen bed and breakfast.

Varning Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Lägg knivar och bestick med vassa kanter i bestickskorgen med spetsarna neråt eller i horisontellt läge.
• Lämna inte produktens lucka öppen utan att övervaka så att ingen faller över den.
• Sitt eller stå inte på luckan när den är öppen.
• Maskindiskmedel är farligt. Följ säkerhetsanvisningarna på diskmedelspaketet.
• Drick och lek inte med vattnet i produkten.
• Ta inte ur disken ur produkten förrän diskprogrammet är klart. Det kan finnas diskmedel på tallrikarna.
• Produkten kan utsöndra het vattenånga om du öppnar dörren medan ett program är igång.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.

- Spruta inte vatten eller ånga för att rengöra produkten.

Avfallshantering

Varning Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

Service

• Kontakta service för att reparera produkten. Vi rekommenderar att endast originalreservdelar används.
• När du kontaktar service ska du ha följande information som finns på märkskylten till hands.
  Modell:
  PNC:
  Serienummer:

Kontrollpanel

1 Kontrollampa för På/Av
2 Programmarkör
3 Kontrollampor

4 Startknapp ▷

5 Knapp för Halv diskmängd 1/2

6 Programväljare

Kontrollampor Beskrivning
→|	Kontrollampa när programmet är slut.
≦Kontrollampor Beskrivning	Saltkontrollampa. Denna kontrollampa är släckt när programmet arbe-tar.
※	Kontrollampa för spolglans. Denna kontrollampa är släckt när programmet arbetar.

Program

Program1)		Smutsgrad Typ av disk	Program faser	Varaktighet (min.)	Energi (kWh)	Vatten (l)
		Normalt smutsad diskPorslin och bestick	FördiskDisk 50 °CSköljningarTorkning	195 1.02 11
		Normalt smutsad diskPorslin och bestick	FördiskDisk 65 °CSköljningarTorkning	100 - 110 1.2 - 1.6	15 - 16
		Hårt smutsad diskPorslin, bestick,kastruller och pan-nor	FördiskDisk 70 °CSköljningarTorkning	130 - 150 1.4	13 - 15
		Nyligen nedsmutsad diskPorslin och bestick	Disk 65 °CSköljning	30 0.8 9
		Alla Fördisk 14 0.1 4

1) Vattnets tryck och temperatur, spänningsvariationer, funktionerna samt mängden disk och tillvalsfunktion kan ändra värdena.
2) Med detta program får du den mest effektiva användningen av vatten och energiförbrukning för normalt smutsat porslin och bestick. (Det här är standardprogrammet för testinstitut.)
3) Med detta program kan du köra en diskomgång med nyligen nedsmutsad disk. Det ger gott diskresultat på kort tid.
4) Använd detta program för att snabbt skölja disken. Det hindrar att matrester fastnar på disken och att dålig lukt kommer ut ur produkten.
Använd inte diskmedel för det här programmet.

Information till provanstalter

Skicka ett e-postmeddelande för all nödvändig information om prestandatest:

[e-mail]

Anteckna produktnumret (PNC) som står på typskylten.

Tillvalsfunktioner

Halv diskmängd

Aktivera eller inaktivera denna funktion innan du startar ett program. Du kan inte aktivera eller inaktivera funktionen medan ett program pågår.

Ställ in den här funktionen när du vill diska en liten mängd porslin och bestick och kokkärl. Funktionen minskar programlängden och förbrukningen av energi och vatten.

Fyll den övre korgen och den nedre korgen och minska mängden tvättmedel.

Denna funktion gäller endast

Innan maskinen används första gången

1. Kontrollera att den inställda nivån på vattenavhärdare överensstämmer med den hårdhet vattenet har där du bor. Om inte, justera vattenavhärdaren. Kontakta det lokala Vattenverket för att få information om vattnets hårdhet där du bor.
2. Fyll saltbehållaren.

Justera vattenavhärdaren

1. Fyll spolglansfacket.
2. Öppna vattenkranen.
3. Rester av diskmedel kan finnas kvar i produkten. Starta ett program för att få bort dem. Använd inte diskmedel och fyll inte korgarna.

Vattenhårdhet				Vattenavhärdare inställningNivå
Tyska grader(°dH)	Franska grader(°fH)	mmol/l Clarke	grader
47 - 50 84 - 90	8.4. - 9.0 58 - 63 10
43 - 46 76 - 83	7.6 - 8.3 53 - 57 9
37 - 42 65 - 75	6.5 - 7.5 46 - 52 8
29 - 36 51 - 64	5.1 - 6.4 36 - 45 7
23 - 28 40 - 50	4.0 - 5.0 28 - 35 6
19 - 22 33 - 39	3.3 - 3.9 23 - 27			5^1)
15 - 18 26 - 32	2.6 - 3.2 18 - 22 4
11 - 14 19 - 25	1.9 - 2.5 13 - 17 3
4 - 10 7 - 18	0.7 - 1.8 5 - 12 2
< 4	< 7	< 0.7	< 5	1^2)

1) Fabriksinställning
2) Använd inte salt på denna nivå.

Justera nivån på vattenavhärdaren

1. Se till att programmarkören på vredet är inriktad med ⏻.
2. Tryck på och håll in ▷. Vrid samtidigt vredet motsols tills programmarkören är inriktad med □.
3. Släpp ▷ när 1/2 and Ⓐ börjar blinka.
4. Tryck på ▷.

• →|börjar blinka.
• 1/2 och Ⓑ fortsätter att blinka.

- Det periodiska blinkandet av → | hänvisar till aktuell nivå, t.ex. 5 blinkningar + paus + 5 blinkningar = nivå 5.

1. Tryck på ▷ upprepade gånger för att ändra inställning. Varje gång du trycker på ▷ ökar nummernivån.
2. Bekräfta inställningen och stäng av produkten genom att vrida programvredet tills programmarkören pekar mot ⏻.

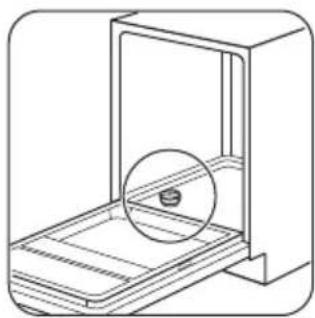

Fylla på saltbehållaren

! Försiktighet Vatten och avhärdningssalt kan rinna ut ur saltbehållaren när du fyller på den. Risk för korrosion föreligger. För att förebygga det ska du starta ett program när du har fyllt på saltbehållaren.

Häll 1 liter vatten i saltbehållaren (endast första gången).

Daglig användning

1. Öppna vattenkranen.

2. Vrid vredet tills programmarkören pekar på programmet du vill ställa in. Ställ in och starta rätt program för typen av disk och smutsgrad.

3. Om saltbehållarens kontrollampa är på, fyll på saltbehållaren.

4. Om kontrollampan för spolglans är på, fyll på spolglansfacket.

5. Ladda korgarna.

6. Tillsätt diskmedlet.
7. Starta programmet.

Fylla spolglansfacket

För att justera utsläppt mängd spolglans vrider du väljaren mellan läge 1 (minsta mängd) och läge 4 (största mängd).

Använda diskmedel

Lägg diskmedlet eller tabletten i diskmedelsfacket (A) Om programmet har en fördiskfas lägger du en liten mängd diskmedel i fack (B).

Använda kombinerade disktabletter

När du använder tabletter som innehåller salt och sköljmedel behöver du inte fylla på saltbehållaren eller spolglansfacket. Spolglansindikatorn tänds alltid om spolglansfacket är tomt.

1. Ställ in vattenavhärdaren på den lägsta nivån.
2. Ställ in spolglansfacket på lägsta nivån.

Om du slutar använda de kombinerade disktabletterna, följ nedanstående steg innan du börjar använda separat diskmedel, spolglans och avhärdningssalt:

1. Ställ in vattenavhärdaren på högsta nivå.
2. Kontrollera att saltbehållaren och spolglansdoseringen är fulla.
3. Starta det kortaste programmet med en sköljfas, utan diskmedel och utan disk.
4. Justera vattenhärdheten efter den hårdhet vattnet har där du bor.
5. Justera den utsläppta mängden spolglans.

Ställa in och starta ett program

Inställningsläge

Produkten måste vara i inställningsläge för att kunna starta ett program.

Vrid programvredet tills programmarkören pekar mot ett program på kontrollpanelen. Om ⏻ tänds och ▶ börjar blinka är produkten i inställningsläge.

Om kontrollpanelen inte visar detta förhållande, håll 1/2 och Intryckta samtidigt tills produkten är i inställningsläge.

Starta ett program

1. Öppna vattenkranen.
2. Stäng produktens lucka.
3. Vrid vredet tills programmarkören pekar på symbolen för programmet du vill ställa in.

• Ⓞ tänds.
- ▷ börjar blinka.

1. Tryck på ▷ för att starta programmet.

• och tänds.

Öppna luckan medan produkten är igång

Om luckan öppnas, stannar produkten. När luckan stängs, fortsätter produkten från den punkt där den avbröts.

Avbryta programmet

1. Håll 1/2 och intryckta tills börjar blinka.

i Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt program.

När programmet är klart

När programmet är klart tänds → |. Om du inte stänger av produkten inom 5 minuter släcks alla kontrollampor. Detta minskar energiförbrukningen.

1. Stäng av produkten genom att vrida vredet tills programmarkören pekar mot ⏻.

2. Stäng vattenkranen.

Observera

• Låt disken kallna innan du plockar ut den ur produkten. Varm disk kan lätt skadas.
• Ta först ut föremål från den nedre korgen och därefter från den övre korgen.
• Det kan finnas vatten på sidorna och på produktens lucka. Rostfritt stål kallnar snabbare än disken.

Vattenavhärdare

Hårt vatten innehåller en hög andel mineraler som kan skada produkten och ge dåliga diskresultat. Vattenavhärdaren neutraliserar dessa mineraler.

Avhärdningssaltet håller vattenavhärdaren ren och i gott skick. Det är viktigt att ställa in rätt vattenavhärdarnivå. Den säkerställer att vattenavhärdaren använder rätt mängd avhärdningssalt och vatten.

Använda salt, spolglans och diskmedel

• Använd endast salt, spolglans och diskmedel för diskmaskin. Andra sorters produkter kan skada produkten.
• Spolglansen hjälper under den sista sköljfasen till att torka disken utan att streck och fläckar bildas.
• Kombinerade diskmedelstabletter innehåller diskmedel, spolglans och andra tillsatser. Kontrollera att tabletterna är lämpliga för vattenhärdheten där du bor. Läs instruktionerna på produktförpackningarna.
• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.

Använd inte mer än korrekt mängd diskmedel. Se tillverkarens anvisningar på diskmedelsförpacken.

Ladda korgarna

Se det bifogade bladet med exempel på hur du laddar korgarna.

- Använd bara produkten för att diska föremål som är diskmaskinsäkra.

• Ställ inte föremål av trä, horn, aluminium, tenn eller koppar i produkten.
• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).
  • Ta bort alla matrester från disken.
• Du kan enkelt ta bort inbrända matrester kan du låta kastruller och pannor ligga i blöt innan du ställer in dem i produkten.
• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.
• Se till att bestick och diskgods inte fastnar i varandra. Blanda skedar med andra sorters bestick.
• Se till att glas inte vidrör andra glas.
• Lägg små föremål i bestickkorgen.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte rör sig.
• Kontrollera att spolarmarna kan röra sig fritt innan ett program startas.

Innan ett program startas

Kontrollera att:

• Filtren är rena och rätt isatta.
• Spolarmarna inte är igensatta.
• Diskgodset är rätt placerat i korgarna.
• Programmet är lämpligt för diskgodset och smutsgraden.
• Rätt mängd diskmedel används.
• Det finns disksalt och spolglans (såvida du inte använder kombinerade diskmedelstabletter).
• Saltbehållarens lock sitter tätt.

Underhåll och rengöring

Varning Stäng av produkten och koppla bort den från eluttaget före underhåll.

Smutsiga filter och igensatta spolarmar försämrar diskresultaten.

Kontrollera regelbundet och rengör dem vid behov.

Rengöra filtren

Produkten startar inte eller stannar under diskning. Läs informationen nedan för att lösa problemet innan du kontaktar service.

Vrid handtaget moturs för att ta bort filtren (B) och (C).

Dra isär filtret (B) och (C). Rengör filtren med vatten.

Avlägsna filter (A). Rengör filtret med vatten.

Innan du sätter tillbaka filtret (A) måste du kontrollera så att det inte finns några matrester eller smuts kvar i eller runt kanten på sumpen.

Kontrollera att filtret (A) sitter korrekt under de 2 skenorna (D).

Sätt ihop filtren (B) och (C). Sätt tillbaka dem i filtret (A).

Vrid handtaget medurs tills det låses på plats.

En felaktig placering av filtren kan orsaka dåliga diskresultat och skada produkten.

Ta inte bort spolarmarna.

Om hålen i spolarmarna blir igensatta, ta bort smuts med en vasst föremål.

Utvändig rengöring

Rengör produkten med en fuktig, mjuk trasa.

Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

Invändig rengöring

Om du använder programmen med kort varaktighet ofta kan dessa lämna fettrester och kalkavlagringar i produkten.

För att förhindra detta rekommenderar vi att man kör ett program med lång varaktighet minst två gånger i måna- den.

Vid vissa problem blinkar kontrollamporna hela tiden och/eller periodiskt samtidigt för att visa en larmkod.

Larmkod Problem
• Startindikeringen blinkar kontinuerligt.• Kontrollampan för Program klart blinkar en gång periodiskt.	Produkten fylls inte med vatten.
• Startindikeringen blinkar kontinuerligt.• Kontrollampan för Program klart blinkar två gånger periodiskt.	Produkten tömmer inte ut vattnet.
• Startindikeringen blinkar kontinuerligt.• Kontrollampan för Program klart blinkar tre gånger periodiskt.	Översvämningsskyddet är aktiverat.

Varning Stäng av produkten innan du utför kontrollerna. Vrid programvredet tills

programmarkören pekar på kontrollampan för på/av.

Problem Möjlig lösning
Du kan inte aktivera produkten.	Se till att stickkontakten sitter ordentligt i eluttaget.
Kontrollera att det inte finns en skadad säkring i säkringsdosan.
Programmet startar inte. Se till att produktens dörr är stängd.
Tryck på startknappen.
Produkten fylls inte med vatten. Kontrollera att vattenkranen är öppen.
Kontrollera att trycket i vattentillförseln inte är för lågt. Kontakta kommunen för denna information.
Kontrollera att vattenkranen inte är igensatt.
Kontrollera att filtret i tilloppsslangen inte är igensatt.
Kontrollera att tilloppsslangen inte är böjd eller snodd.
Produkten tömmer inte ut vattnet. Kontrollera att avloppsmuffen inte är igensatt.
Kontrollera att tömningsslangen inte är böjd eller snodd.
Översvämningsskyddet är aktiverat. Stäng vattenkranen och kontakta service.

När kontrollerna gjorts vrider du programvredet tills programmarkören pekar mot programmet som var igång när problemet inträffade. Programmet fortsätter från den punkt där det avbröts.

Kontakta service om problemet uppstår igen.

Kontakta kundtjänst om andra felkoder visas på dis- playen.

Om diskresultat och torkning är inte tillfredsställande

Vitaktiga streck och fläckar, eller blåaktiga beläggningar på glas och diskgods

• Den utsläppta mängden spolglans är för stor. Ställ in spolglansfacket på en lägre nivå.
• För mycket diskmedel har använts.

Fläckar och torkade vattendroppar på glas och diskgods

• Den utsläppta mängden spolglans är inte tillräcklig. Ställ in spolglansfacket på en högre nivå.
• Diskmedlets kvalitet kan också vara en orsak.

Disken är våt

- Programmet innehåller ingen torkfas eller en torkfas vid låg temperatur.

• Spolglansfacket är tomt.
• Spolglansets kvalitet kan också vara en orsak.

Se "RÅD OCH TIPS" för andra möjliga orsaker.

Teknisk information

Mätt Bredd / Höjd / Djup (mm) 596 / 818 - 878 / 590
Elektrisk anslutning Se märkskylten.
Nätspänning 220-240 V
Frekvens 50 Hz
Vattentryck Min. / max. (bar / MPa) (0.5 / 0.05) / (8 / 0.8)
Vattentillförsel1)	Kallt eller varmt vatten2)	max. 60 °C
Kapacitet Kuvert 12
Strömförbrukning Standby-läge 0.50 W
	Av-läge 0.50 W

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.
2) Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler eller vindkraft) kan du använda en varmvattensanslutning för att minska energiförbrukningen.

Typskylt

Miljöskydd

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen ✉

med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

- Släng förpackningsmaterialet på rätt sätt. Återvinn material med symbolen 📋.

www.electrolux.com/shop
