BRUKSANVISNING DB5013 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara manualen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Dubbelisolerad för ökad säkerhet.

Överensstämmer med tillämpliga säkerhetsstandarder.

Läs igenom hela bruksanvisningen före användning.

Allmän varning för riskmoment. Särskilda kunskaper krävs av användaren.

Håll barn och husdjur på säkert avständ från maskinen.

Se upp för utflygande föremål. Se till att åskådare befinner sig på behörigt avstånd.

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Stoppa inte ner händerna i utkastet.

Fara – roterande snöskruv.

Fara – risk för elektrisk stöt (för maskin med elstart). Vid regn, starta inte maskinen med hjälp av 230 V.

Allmänna säkerhetsföreskrifter

• Snöslungan får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga. Den får inte heller användas av personer utan tillräcklig erfarenhet och kunskap ifall de inte har fått instruktioner om användningen av någon som ansvarar för deras säkerhet.
• Läs noga igenom instruktionerna och lär dig alla reglage samt korrekt användning av snöslungan.
• Låt aldrig barn eller personer som inte har tillräcklig kännedom om dessa instruktioner använda snöslungan. Lokala föreskrifter kan ha restriktioner gällande användarens ålder.
• Kom ihåg att användaren/föraren alltid är ansvarig för olyckor som orsakats av snöslungan.
• Var försiktig så att du inte faller eller halkar, speciellt när snöslungan dras bakåt.
• Använd aldrig snöslungan om du är påverkad av alkohol eller mediciner. Använd den inte heller om du är trött eller sjuk.
• Snöslungan får bara repareras av kvalificerad servicepersonal och endast med originalreservdelar.
• Använd endast tillbehör som är godkända av tillverkaren eller av den återförsäljare där snöslungan inköptes.

Förberedelser

• Kontrollera att det område som ska snöröjas är fritt från främmande föremål.
• Ta bort alla serviceverktyg/nycklar innan du slår på snöslungan. Ett kvarglömt serviceverktyg på en roterande del kan resultera i personskada.
• Kontrollera att alla reglage går lätt och att de återgår till ursprungsläget när de släpps.
• Planera i förväg var snön ska kastas för att undvika att personer eller egendom skadas av främmande föremål.
• Använd aldrig snöslungan utan att vara rätt klädd. Använd lämpliga skor med bra fäste vid halt underlag.
• Under inga omständigheter får underhåll och service göras när motorn är igång (om inte bruksanvisningen anger annat).
• Bär alltid skyddsglasögon eller visir vid användning, underhåll och service av snöslungan.
• Låt snöslungan anpassa sig till utomhustemperaturen innan snöröjningen påbörjas.

Elektrisk säkerhet

• Använd alltid en jordad skarvkabel avsedd för utomhusbruk.
• Skarvkabelns stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något sätt. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
• Misshandla inte nätsladden. Använd aldrig nätsladden eller skarvkabeln för att dra eller rycka stickproppen ur vägguttaget. Håll nätsladden och skarvkabeln undan från värme, olja, vassa kanter och rörliga delar. Använd aldrig skadade nät- och/eller skarvkablar.
• Använd inte snöslungan om strömbrytaren är skadad eller ur funktion. Se till att den repareras av kvalificerad servicepersonal innan användning.

Säkerhetsföreskrifter under användning

• Håll händer och fötter borta från roterande delar. Undvik alltid utkastets öppning.
• Snöslungan får inte användas till att slunga någonting annat än snö.
• Var försiktig vid användning på grusgångar, trottoarer och vägar. Var uppmärksam på eventuella faror och trafik. Undvik branta sluttningar.
• Rikta aldrig utkastet mot allmän väg eller trafik.
• Slå av motorn omedelbart om snöslungan träffar ett främmande föremål. Inspektera därefter snöslungan noggrant. Använd inte snöslungan förrän eventuella skador reparerats.
• Om snöslungan börjar vibrera onormalt, slå genast av motorn och kontrollera orsaken. Vibrationer är normalt ett tecken på problem.
• Befintliga säkerhetsanordningar får inte kopplas bort eller sättas ur funktion.
• Använd aldrig snöslungan i närheten av inhägnader, bilar, fönsterrutor, sluttningar etc. utan korrekt inställt utkast.

• Håll alltid obehöriga, särskilt barn och husdjur, borta från det område som ska snöröjas.

• Överbelasta inte snöslungan genom att köra den för fort.

• Var försiktig vid backning. Titta bakåt efter eventuella hinder.
• Rikta aldrig utkastet mot åskådare. Låt aldrig någon stå framför snöslungan.
• Använd aldrig snöslungan utan god sikt eller utan tillfredsställande belysning.
• Se till att ha god balans och håll stadigt i handtaget när du använder snöslungan.
• Använd aldrig snöslungan på tak.

Särskilda säkerhetsföreskrifter för snöslunga

• Läs bruksanvisningen noggrant. Sätt dig noggrant in i hur alla reglage fungerar och försäkra dig om att du har förstått hur snöslungan fungerar och hur den ska användas. Det är mycket viktigt att du snabbt kan stoppa/slä av snöslungan och sätta reglagen i friläge.
• Kontrollera att snöslungan är rätt monterad och oskadad samt att alla reglage går lätt och återgår till sitt ursprungsläge när de släpps. Om snöslungan på något sätt är skadad eller inte komplett ska den kompletteras och/eller repareras före användning.
• Planera i förväg var snön ska kastas för att undvika att personer eller egendom skadas av främmande föremål.
• Dra alltid ur nätkabeln ur vägguttaget om inmatningsskruv, skovelhus och/eller utkast behöver rengöras från snö under arbetets gång. Obs! Använd lämpligt verktyg (trä- eller plastföremål), aldrig händerna.
• Lämna aldrig snöslungan utan uppsikt om den är ansluten till ett vägguttag. Dra ur nätkabeln från vägguttaget och ta ur nyckeln om du lämnar slungan obevakad.
• Alla eventuella skyddsanordningar måste vara hela och rätt monterade innan snöslungan används.
• Om nät- och/eller skarvkablar skadas under användning avbryt omedelbart arbetet och dra kabeln ur vägguttaget. Ersätt eller reparera kablarna innan arbetet återupptas.
• Om delar byts ut ska snöslungan provköras och alla funktioner kontrolleras innan snöröjning påbörjas.
• Dra alltid ur nätkabeln ur vägguttaget och ta ur nyckeln innan snöslungan flyttas till annan plats.
• När snöslungan används måste lokala regler och förordningar gällande ljud och miljö respekteras. Tänk efter så att du väljer rätt tidpunkt för snöröjningen för att undvika att omgivningen störs av arbetet.

Förpackningen innehåller

Snöslungan levereras med följande tillbehör:

• 3 kabelclips
  • Vev till utkast, över- och underdel
• Nyckel

Knappar och funktioner

1. [På/av]
2. Nyckel
3. Utkast

4. Inmatningsskruv med gummiskovlar

5. Säkerhetsbygel för att starta inmatningsskruven

6. Handtag
7. Vev till utkast
8. Bärhandtag
9. Skyddskåpa för drivrem

Montering

Handtag

Använd de 4 fästbultarna, vingmuttrar och brickor för att skruva ihop handtagets delar. Lossa vid behov bultarna som vid leverans kan vara monterade på handtagets delar.

1. Håll handtagets mellandel så att dess hål passar mot hålen i den nedre delen. Skruva fast med bultar, brickor och vingmuttrar. Vingmuttrarna sätts här på utsidan av handtaget.

2. Håll handtagets övre del mot mellandelen så att dess hål överensstämmer med hålen i mellandelen. Skruva fast med bultar, brickor och vingmuttrar. Vingmuttrarna sätts här på insidan av handtaget.

3. Fäst kabeln vid handtaget med två av de medföljande kabelclipsen.

1. Lossa vingmuttrarna som håller utkastets övre del och vik upp den. Skruva ut vingmuttrarna tillräckligt så att överdelen går lätt att dra upp.

Obs! Försäkra dig om att utkastets övre del är uppskjuten så längt att det inte finns någon öppning mellan utkastets över- och underdel.

1. Ställ den översta delen i önskat läge och lås med vingmuttrarna.

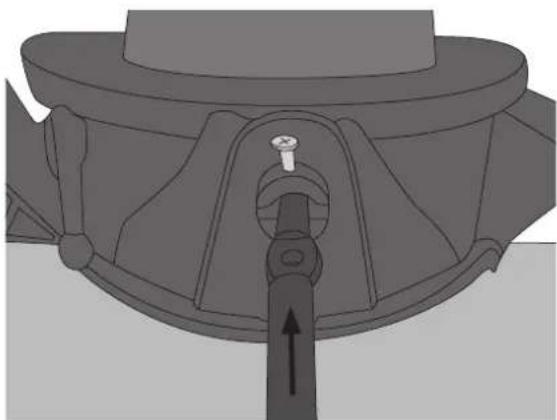

1. Skjut ihop vevens över- och underdel och lås med medföljande skruv och läsmutter.

1. Skjut in veven i sitt fäste på baksidan av utkastets fot och skruva fast den.

1. Montera vevens övre fäste i hålet längst upp på handtagets mellandel.

Användning

Obs! Knyt skarvkabeln i en lös knut på handtagets mellandel för att hindra att sladden dras ur av misstag när snöröjning pågår.

1. Se till att säkerhetsbygeln för att starta inmatningsskruven står helt i sitt utgångsläge.
2. Sätt i nyckeln. Försäkra dig om att den är helt intryckt.
3. Anslut en skarvkabel avsedd för utomhusbruk till snöslungans nätkabel och till ett jordat vägguttag.
4. Tryck och håll in [på/av].
5. Dra in säkerhetsbygeln helt mot handtaget för att starta inmatningsskruven. Släpp [ på/av ].
6. Släpp säkerhetsbygeln för att stoppa inmatningsskruven.

Skötsel och underhåll

• Ta nätsladden ur vägguttaget innan du utför några justeringar, service eller underhåll av snöslungan.
• Kontrollera med jämna mellanrum att alla skruvar och bultar är åtdragna samt att snöslungan är oskadad och fungerar som den ska.
• Se till att all säkerhetsmärkning är hel och fullt läslig. Ersätt skadad och oläslig märkning.
• Dra alltid ur nätkabeln ur vägguttaget efter användning och rengör inmatningsskruv, skovelhus och utkast från snö.
• Förvara snöslungan torrt, väl skyddad och utom räckhåll för barn.
• Förvara aldrig snöslungan med nätkabeln ansluten till vägguttaget.

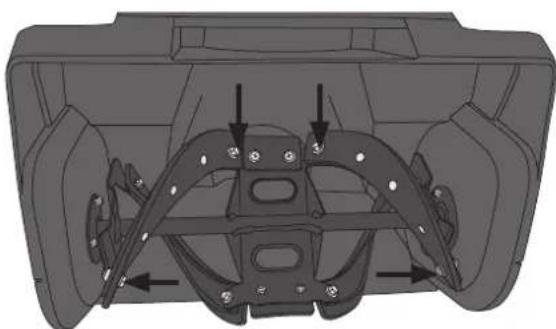

Byte av inmatningsskruvens gummiskovlar

1. Dra ur nätkabeln ur vägguttaget.
2. Skruva ur fästbultarna och ta bort gummiskovlarna.
3. Sätt dit nya skovlar och dra fast bultarna ordentligt.

1. Dra ur nätkabeln ur vägguttaget.
2. Lägg ner snöslungans handtag så att det vilar mot marken.
3. Skruva ur skrapskärets 3 fästskruvar och ta bort skäret.
4. Montera det nya skäret och skruva tillbaka skruvarna.

1. Dra ur nätkabeln ur vägguttaget.

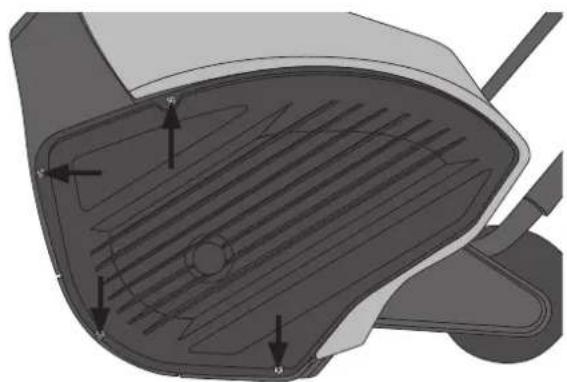

2. Skruva bort skyddskåpans 4 skruvar på snöslungans vänstra sida (sett från manöverposition) och ta bort kåpan.

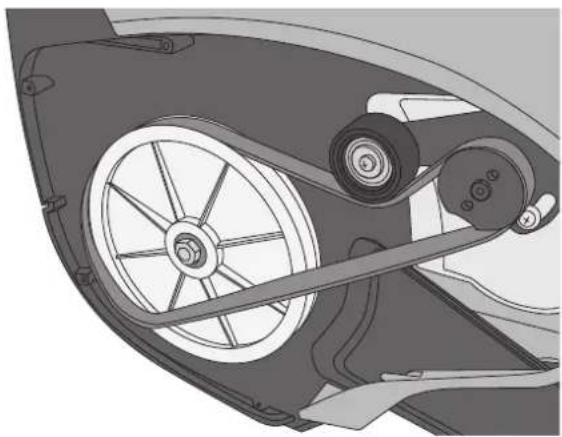

3. För ut drivremmen på kanten av remskivan som driver inmatningsskruven samtidigt som skivan vrids framåt för att lossa remmen.

1. Lägg på den nya remmen som bilden visar och vrid remskivan som driver inmatningsskruven tills remmen kommer på plats.
2. Montera skyddskåpan och dra åt de 4 skruvarna.

Snöslungan startar inte.	Försäkra dig om att skarvkabeln är hel och ansluten på rätt sätt.Kontrollera att det finns ström i vägguttaget.Är på/av-knappen intryckt?Är säkerhetsbygeln helt indragen mot handtaget?
Ingen snö kastas ut.	Dra ur skarvkabeln ur vägguttaget och kontrollera att utkastet är öppet och fritt från snö.

Avfallshantering

När du ska göra dig av med snöslungan ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Nätanslutning 230 V, 50 Hz

Effekt 1800 W

Varvtal 2100 v/min

Kapacitet Max 200 m²/tim

Röjningsbredd 46 cm

Max snödjup 25 cm

Kastlängd 10 m

Snøfreser

ART.NR. 18-4456 MODELL DB5013-UK 31-5053
