BRUKSANVISNING ZWG 5165 ZANUSSI

Tack för att du valt en produkt ifrån oss.

Vi hoppas att du får stor nytta av dina nya produkt och vi hoppas att du även i fortsättningen väljer hushållsprodukter ifrån oss.

Läs noga igenom denna bruksanvisning och spara den som referensdokument under produktens livslängd.

Om produkten byter ägare skall också bruksanvisningen överlämnas till den nya användaren.

Följande symboler används i denna bruksanvisning:

Viktig information om din personliga säkerhet och information om hur du undviker att skada maskinen.

Allmän information och tips

Miljöinformation

Innehållsförteckning

Säkerhetsinformation 29

Beskrivning av tvättmaskinen 31

Tvättmedelsfack - - - - - - - - - - - - - - - - - - 31

Kontrollpanel och funktioner - - - - - - - - - - 32

Programöversikt 34

Programinformation - 36

Tvättråd- 37

Innan maskinen används första gången - - - - - - 39

Arbetsordning när du tvättar - - - - - - - - - - - - 40

Skötsel och rengöring 43

Om maskinen inte fungerar - - - - - - - - - - - - 45

Tekniska data- 48

Förbrukningsvärden 49

Installation 50

Miljöskydd 53

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda maskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder maskinen första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder maskinen har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med maskinen om den flyttas eller säljs, så att alla som använder maskinen får korrekt säkerhetsinformation och information om hur maskinen skall skötas.

Allmän säkerhet

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt.

- Under tvättprogram med hög temperatur kan glaset i luckan bli hett. Ta inte i det!

- Se noga till att små husdjur inte kryper in i trumman. Titta efter inne i trumman innan du använder maskinen.

- Föremål såsom mynt, säkerhetsnålar, spik, skruvar, stenar och andra hårda, vassa föremål kan orsaka allvarliga skador och får inte placeras i maskinen.

- Använd endast rekommenderade mängder av sköljmedel och tvättmedel. Tvätten kan skadas om du fyller på för mycket. Följ rekommendationerna från produktens tillverkare avseende mängderna som skall användas.

- Tvätta små föremål såsom strumpor, spetsar, tvättbara bälten och liknande i en tvättpåse eller ett örngott för att förhindra att de fastnar mellan trumman och tvättbaljan.

- Använd inte maskinen för att tvätta artiklar med plast- eller metallinlägg, material utan fäll eller trasiga material.

• Gör maskinen strömlös och stäng vattenkranen efter användning och före rengöring och underhåll.
• Du får inte under några omständigheter försöka reparera maskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador eller allvarliga felfunktioner. Kontakta vår lokala serviceavdelning. Begär alltid att originalreservdelar används.

Installation

• Denna tvättmaskin är tung. Var försiktig när du flyttar den.
• Kontrollera att maskinen inte är skadad när du packar upp den. Vid tveksamhet, använd inte maskinen och kontakta Kundtjänst.

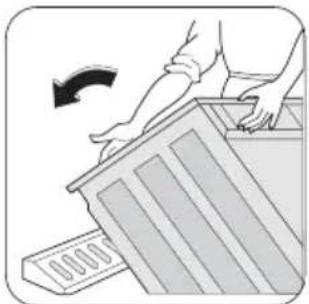

• Allt förpackningsmaterial och alla transportbultar måste avlägsnas innan maskinen används. Annars kan både maskinen och annan egendom skadas allvarligt. Se relevant avsnitt i bruksanvisningen.
• Kontrollera efter installationen att maskinen inte står på tillopps- eller tömningsslangen och att överdelen inte trycker mot nätkabeln.

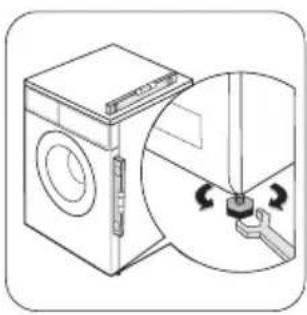

• Om maskinen placeras på ett mattbelagt golv, justera fötterna så att luft kan cirkulera fritt.
• Kontrollera efter installationen att det inte läcker vatten från slangar eller slangkopplingar.
• Om maskinen installeras på en plats som kan utsättas för minusgrader, läs avsnittet "Åtgärder vid frysrisk".
• Allt arbete avseende rörläggning som krävs för att installera denna maskin skall utföras av en behörig rörmokare eller annan kompetent person.
• Allt arbete avseende elektricitet som krävs för att installera maskinen skall utföras av en behörig elektriker eller annan kompetent person.

Användning

• Denna tvättmaskin är konstruerad för hushållsbruk. Den får inte användas för andra ändamål än de för vilka maskinen är konstruerad.
• Tvätta endast material som är avsedda för maskintvätt. Följ anvisningarna på varje klädvårdsetikett.
• Fyll inte maskinen med för mycket tvätt. Se relevant avsnitt i bruksanvisningen.
• Kontrollera innan du tvättar att alla fickor är tomma och att alla knappar och dragkedjor är knäppta och stängda. Undvik att tvätta fransiga eller trasiga artiklar och förbehandla fläckar efter färg, bläck, rost och gräs innan du tvättar. Bysthållare med inlägg av metalltrådar får INTE maskintvättas.
• Plagg som har varit i kontakt med flyktiga petroleumprodukter bör inte maskintvättas. Om ett flyktigt rengöringsmedel har använts, var noga med att avlägsna vätskan från plagget innan det placeras i maskinen.
• Dra aldrig i nätkabeln för att lossa stickkontakten från eluttaget - ta tag i stickkontakten.
• Använd aldrig tvättmaskinen om nätkabeln, kontrollpanelen, topplocket eller basen är skadad så att maskinens insida är åtkomlig.

Barnsäkerhet

• Denna maskin är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.
• Tvättmaskinen får ej användas av barn eller psykiskt funktionshindrade personer utan tillsyn.

• Små barn skall övervakas så att de inte leker med maskinen.

• Förpackningsmaterialet (t.ex. plastfolie och frigolit) kan vara farligt för barn - kvävningsrisk föreligger! Förvara dessa material utom räckhåll för barn.

• Förvara alla tvättmedel på en säker plats utom räckhåll för barn.

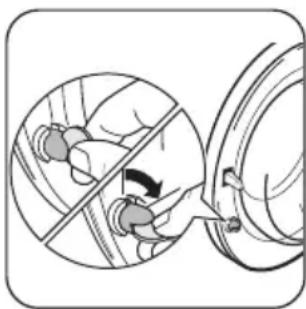

• Se till att barn och husdjur inte kryper in i trumman. För att undvika detta är maskinen utrustad med en specialfunktion.

För att aktivera denna funktion, vrid knappen (utan att trycka in den) innanför luckan tills spåret är horisontellt. Använd vid behov ett mynt.

För att koppla bort funktionen så att luckan åter går att stänga, vrid knappen moturs tills spåret är vertikalt.

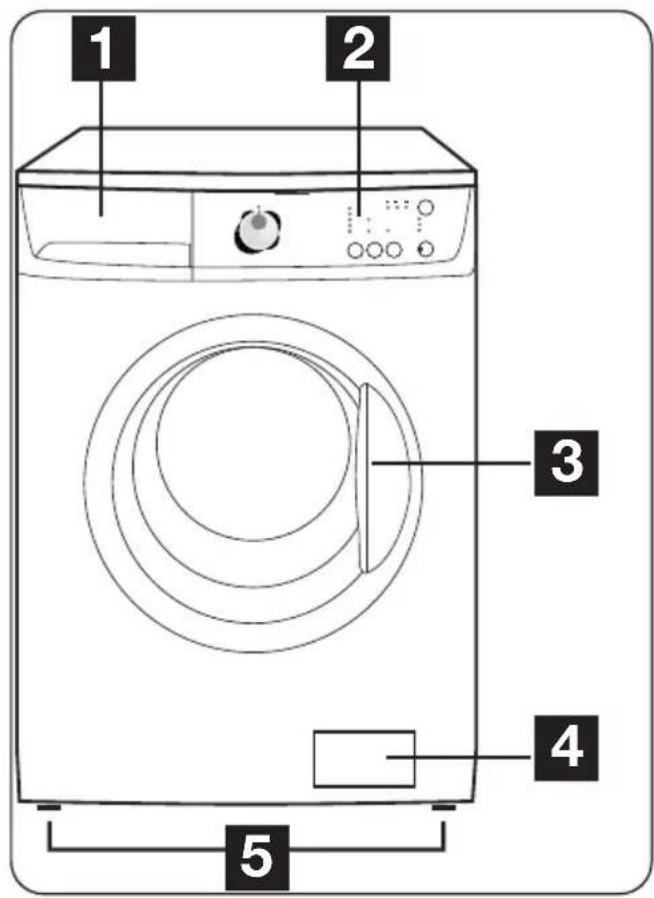

Beskrivning av tvättmaskinen

1 Tvättmedelsfack
2 Kontrollpanel
3 Luckhandtag
4 Tömningspump
5 Justerbara fötter

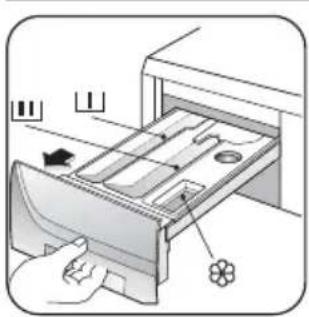

Tvättmedelsfack

Förtvätt
Huvudtvätt
Sköljmedel

Kontrollpanel och funktioner

i Info

Hädanefter markeras programvredet, de olika knapparna och programfasvisaren med de siffror som anges i denna tabell:

Programfasindikatorer:

Symboler:

1	Programvred och strömbrytarePå/Av	●Programvredet används för att välja tvättprogram och för att sätta på/stänga av maskinen.
2	Knapp för ReduceradcentrifugeringshastighetSköljstopp	●Tryck på denna knapp flera gånger för att ändracentrifugeringshastigheten om du vill centrifugera vid en annan hastighet än den som tvättmaskinen föreslår, eller för att välja tillvalsfunktionen Sköljstopp. Motsvarande kontrollampa tänds.
3	Tillvalsknapp	●Med denna knapp kan du välja (endast) en av tillvalsfunktionerna.●Motsvarande kontrollampa tänds.
4	Extra sköljning	●Genom att trycka på denna knapp utför maskinen några extra sköljningar.
5	Start/Paus-knapp	Denna knapp används för att starta det valda programmet.Motsvarande gröna kontrollampa slutar att blinka.Med denna knapp kan du också göra en paus i ett pågående program. Motsvarande gröna kontrollampa börjar då att blinka.
6	Programfasvisare	De olika kontrollamporna tänds beroende på den programfas som pågår.
7	Knapp för Födröjd start	Med denna knapp kan starten av tvättprogrammet fördröjas 3, 6 eller 9 timmar.

TILLVALSFUNKTIONER

SKÖLJSTOPP

När du väljer denna funktion tömmer inte maskinen det sista sköljvattnet för att tvätten inte skall skrynklas. När programmet är klart förblir luckan låst för att markera att vattnet måste tömmas ut. Töm vattnet genom att följa anvisningarna i avsnittet "När programmet är klart".

FÖRTVÄTT

Välj detta program om du vill förtvätta din tvätt vid 30 °C innan huvudtvätten.

Förtvätten avslutas med en kort centrifugering för bomulls- och syntetmaterial medan program för ömtåliga material endast tömmer vattnet.

SUPERSNABB

Kort program för tvätt som är lätt smutsad eller behöver fräschas upp.

Vi rekommenderar att du minskar tvättmängden.

EXTRA SKÖLJNING

Tvättmaskinen utför några extra sköljningar under tvättprogrammet. Denna funktion rekommenderas för personer som är allergiska mot tvättmedel och för områden där vattnet är mycket mjukt.

Programfasvisare (6)

(A)

(B)

(C)

Kontrollampa A tänds när maskinen börjar arbeta. Kontrollampa B är tänd när maskinen sköljer eller centrifugerar.

Kontrollampa C tänds när tvättprogrammet är klart.

Programöversikt

Program/ Temperatur	Typ av tvätt Tillvalsfunktioner Programbeskrivning
VIT BOMULL95°	Vit bomull (hårt smutsad tvätt)	Reducerad centr. / Sköljstopp, Supersnabb, Förtvätt, Extra sköljning	HuvudtvättSköljningarLång centrifugering vid max. hastighet
VIT/FÄRGAD BOMULL60° Eko	Vit och färgäkta bomull (normalt smutsad bomull) EKONOMI	Reducerad centr. / Sköljstopp, Förtvätt, Extra sköljning	HuvudtvättSköljningarLång centrifugering vid max. hastighet
VIT/FÄRGAD BOMULL60° - 40° - 30° - Kall	Vit och färgad bomull (normalt smutsad bomull)	Reducerad centr. / Sköljstopp, Supersnabb, Förtvätt, Extra sköljning	HuvudtvättSköljningarLång centrifugering vid max. hastighet
SYNTET60° - 40° - 30° - Kall	Syntet eller blandmaterial	Reducerad centr. / Sköljstopp, Supersnabb, Förtvätt, Extra sköljning	HuvudtvättSköljningarKort centrifugering vid 900 varv/minut
SYNTET LÄTTSTRUKET40°	Syntet eller blandmaterial (ömtåliga plagg)LÄTTSTRUKET	Reducerad centr. / Sköljstopp, Förtvätt, Extra sköljning	HuvudtvättSköljningarKort centrifugering vid 900 varv/minut
ÖMTÅLIGA MATERIAL40° - 30° - KALL	Ömtåliga plagg	Reducerad centr. / Sköljstopp, Supersnabb, Förtvätt, Extra sköljning	HuvudtvättSköljningarKort centrifugering vid 700 varv/minut
YLLE40°	Program för ylleplagg märkta “Ren ny ylle, krympfri, maskintvättbar”	Reducerad centr. / Sköljstopp	HuvudtvättSköljningarKort centrifugering vid 900 varv/minut
HANDTVÄTT30° - Kall	Specialprogram för ömtåliga material märkta med symbolen “Handtvätt”	Reducerad centr. / Sköljstopp	HuvudtvättSköljningarKort centrifugering vid 900 varv/minut

Programöversikt

Program/ Temperatur	Typ av tvätt Tillvalsfunktioner Programbeskrivning
SKÖLJNING	Program med separata sköljningar, med sköljmedel vid behov, för handtvättade bomullsplagg	Reducerad centr. / Sköljstopp, Extra sköljning	Sköljningar Lång centrifugering vid max. hastighet
TÖMNING	För tömning av vattnet Tömning av vatten
CENTRIFUGERING	Lång centrifugering vid max. hastighet för handtvättade bomullsplagg	Reducerad centr.	Tömning och lång centrifugering
O Avbryt / Stäng av maskinen	För att göra en paus i ett pågående program, för att avbryta ett felaktigt val eller för att stänga av maskinen.

Max. tvättmängd för bomull: 6 kg

Max. tvättmängd för syntet och ömtåliga

material: 3 kg

Max. tvättmängd för lättstruket: 1,5 kg

Max. tvättmängd för ylle och handtvätt: .....2 kg

Max. tvättmängd för bomull + supersnabb: . . . 3 kg

Max. tvättmängd för syntetmaterial och

ömtåliga material+ supersnabb: .....1,5 kg

Programinformation

Lättstruket	När detta program väljs tvättas och centrifugeras tvätten försiktigt så att den inte skrynklas. På så sätt underlättas strykningen. Dessutom utför tvättmaskinen några ytterligare sköljningar.
Sköljning	Med detta separata program kan du skölja och centrifugera bomullsplagg som har tvättats för hand. Maskinen utför några sköljningar som följs av en avslutande centrifugering vid max. hastighet. Centrifugeringshastigheten kan reduceras genom att trycka på knapp 2.
Tömning	För att tömma ut vattnet efter program med Sköljstopp.Vrid först programvredet till “O”, välj sedan programmet TÖMNING och tryck sedan på knapp 5.
Centrifugering	Separat centrifugering för bomullsplagg som har tvättats för hand.Beroende på typen av material kan du med relevant knapp välja en annan centrifugeringshastighet än den som maskinen föreslår. Detta program kan väljas för att tömma ut vattnet efter program med Sköljstopp.

Tvättråd

Sortering av tvätten

Följ tvättsymbolerna på varje klädvårdsetikett och tillverkarens tvättanvisningar. Sortera tvätten enligt följande: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material, ylle.

Temperaturer

90° eller 95°	För normalt smutsad vit bomull och linne (t.ex. torkhanddukar, handdukar, bordsdukar, lakan).
50°/60°	För normalt smutsad färgäkta tvätt (t.ex. skjortor, nattlinnen, pyjamas) i linne, bomull eller syntetmaterial och för lätt smutsad vit bomull (t.ex. underkläder).
30° - 40°	För ömtåliga material (t.ex. trådgardiner), blandad tvätt inkl. syntetfibrer samt ylle märkt “Renny ylle, maskintvättbar, krympfri”.

Innan du laddar maskinen

Tvätta aldrig vittvätt och kulörtvätt tillsammans. Vittvätten kan förlora sin "vithet".

Nya färgade plagg kan färga av sig i den första tvätten och bör därför tvättas separat första gången.

Kontrollera att det inte finns några metallföremål i tvätten (t.ex. hårklämmor, säkerhetsnålar, knappnålar). Stäng örngott, blixtlås, hakar och tryckknappar. Bind ihop bälten och långa band.

Ta bort svåra fläckar före tvätten. Skrubba särskilt smutsiga områden med ett specialmedel eller rengöringspasta. Behandla gardiner extra försiktigt. Ta bort krokar eller samla ihop dem i en påse eller i ett nät.

Max. tvättmängd

Rekommenderade tvättmängder anges i programöversikten.

Allmänna regler:

Bomull, linne: full trumma, men inte fört hårt packat.

Syntetmaterial: inte mer än halvfull trumma.

Ömtåliga material och ylle: trumman inte fylld till mer än en tredjedel.

Om du tvättar med maximal tvättmängd utnyttjas vattnet och energin på bästa sätt.

Reducera tvättmängden när tvätten är hårt smutsad.

Tvättens vikt

Följande vikter är ungefärliga:

	1200 gBadrock
	100 gServett
	700 gPåslakan
	500 gLakan
	200 gÖrngott
	250 gBordsduk
	200 gFrottéhand
	100 gTorkhanddi
	200 gNattlinne
	100 gDamtrosor
	600 gArbetsskjor
	200 gHerrskjorta
	500 gHerrpyjama
	100 gBlus
	100 gHerrkalson

Fläckborttagning

Svåra fläckar kanske inte kan avlägsnas med enbart vatten och tvättmedel. Det är därför lämpligt att behandla dem före tvätten.

Blod: Behandla färska fläckar med kallt vatten. För intorkade fläckar, blötlägg över natten i ett specialmedel och skrubba sedan i såpan och vattnet.

Oljebaserad färg: Fukta med tvättbensin, lägg plagget på en mjuk duk och badda fläcken.

Behandla fläcken flera gånger.

Intorkade fettfläckar: Fukta med terpentin, lägg plagget på ett mjukt underlag och badda fläcken med fingerspetsarna och en bomullsduk.

Rost: Oxalsyra upplöst i hett vatten eller ett (kallt) rostborttagningsmedel. Var försiktig med gamla rostfläckar eftersom cellulosastrukturen redan är skadad och materialet tenderar att gå sönder.

Mögelfläckar: Behandla med blekmedel och skölj noga (endast vittvätt och färgäkta tvätt).

Gräs: Tvåla in lätt och behandla med blekmedel (endast vittvätt och färgäkta tvätt).

Kulspetspenna och lim: Fukta med aceton*, lägg plagget på en mjuk duk och badda fläcken.

Läppstift: Fukta med aceton enligt ovan och behandla sedan fläcken med denaturerad sprit. Ta bort eventuella fläckrester på vita material med blekmedel.

Rödvin: Blötlägg i vatten och tvättmedel, skölj och behandla med ättiksyra eller citronsyra och skölj. Behandla eventuella fläckrester med blekmedel.

Bläck: Beroende på typen av bläck, fukta först tyget med aceton* och sedan med ättiksyra. Behandla eventuella fläckrester på vita material med blekmedel och skölj noga efteråt.

Tjära: Behandla först med fläckborttagningsmedel, denaturerad sprit eller tvättbensin och skrubba sedan med rengöringspasta.

* Använd inte aceton på konstsilke.

Tvättmedel och tillsatser

Goda tvättresultat är också beroende av att man väljer rätt tvättmedel och använder korrekta mängder för att undvika spill och skydda miljön. Även om tvättmedel är biologiskt nedbrytbara innehåller de substanser som i stora mängder kan störa naturens känsliga balans.

Valet av tvättmedel beror på typen av material (ömtåligt, ylle, bomull, etc.) samt färg, tvättemperatur och smutsgrad.

Alla vanliga tvättmedel för tvättmaskiner kan användas i denna maskin:

• Pulvertvättmedel för alla typer av material.
• Pulvertvättmedel för ömtåliga material (max. 60 °C) och ylle.
• Flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60 °C) för alla typer av material, eller specialtvättmedel för endast ylle.

Tvättmedlet och eventuella tillsatser måste placeras i rätt fack i tvättmedelsfacket innan programmet startas.

Om du använder koncentrerade pulvertvättmedel eller flytande tvättmedel måste ett program utan förtvätt väljas.

Tvättmaskinen har ett cirkulationssystem som optimerar användningen av koncentrerade tvättmedel.

Häll flytande tvättmedel i facket märkt lprecis innan programmet startas.

Eventuella sköljmedel eller stärkelsetillsatser skall hållas i facket märkt tillan tvättprogrammet startas.

Följ doseringsrekommendationerna från produktens tillverkare och fyll inte på över MAX-markeringen i tvättmedelsfacket.

Mängd tvättmedel

Typen och mängden av tvättmedel beror på typen av material, tvättmängd, smutsgrad och vattnets hårdhet.

Vattnets hårdhet klassificeras i så kallade "grader" av hårdhet. Information om vattnets hårdhetsgrad där du bor kan erhållas från Vattenverket eller de lokala myndigheterna.

Följ anvisningarna från produktens tillverkare avseende mängderna som skall användas.

Vattnets hårdhetsgrad

Följ anvisningarna från produktens tillverkare avseende mängderna som skall användas.

Nivå	Egenskap	Grader
		Tyska°dH	Franska°T.H.
1 0-7 0-15mjukt
2 8-14 16-25medelhårt
3 15-21 26-37hårt
4 > 21 > 37mycket hårt

Använd en mindre mängd tvättmedel om:

• Du tvättar en liten omgång.
• Tvätten är lätt smutsad.
• Stora mängder skum bildas under tvätten.

Innan maskinen används första gången

WARNING!

Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna.

VIKTIGT!

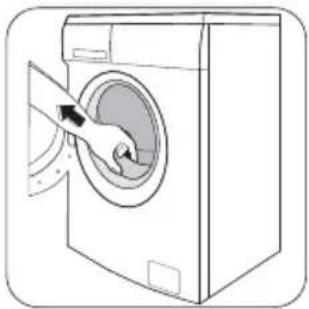

Ta bort polystyrenblocket och annan materiel ur trumman.

VIKTIGT!

Vi rekommenderar att du häller i två liter vatten i huvudtvättfacket i tvättmedelsfacket för att aktivera EKO-ventilen. Kör sedan ett bomullsprogram vid 95 °C med tom maskin för att ta bort eventuella rester från tillverkningen som kan finnas i trumman och tvättbaljan. Häll ett halvt mått tvättmedel i tvättmedelsfacket och starta maskinen.

Arbetsordning när du tvättar

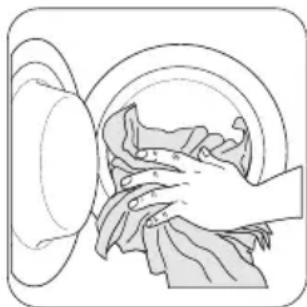

Öppna luckan genom att försiktigt dra handtaget utåt. Lägg tvätten i trumman, ett plagg i taget, och skaka ut dem så mycket det går. Stäng

luckan.

Mät upp tvättmedel och sköljmedel

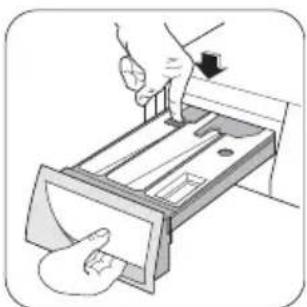

Dra ut tvättmedelsfacket så långt det går. Mät upp erforderlig mängd tvättmedel och håll det i huvudtvättfacket b, om du vill köra ett program med Förtvätt eller Blötläggning, även i facket L.

Om du skall använda sköljmedel håller du det i facket märkt (mängden får inte överskrida MAX-markeringen i facket). Skjut in facket försiktigt.

Välj önskat program med programvredet (1)

Vrid programvredet till önskat program.

Den gröna kontrollampan för knapp 5 börjar att blinka.

Programvredet kan vridas både medurs och moturs.

I positionen "O" återställs programmet och maskinen stängs av.

När programmet är klart måste programvredet vridas till position "○"för att stänga av maskinen.

OBS!

Om du vrider programvredet till ett annat program medan maskinen är i drift kommer den röda kontrollampan för knapp 5 att blinka 3 gånger för att markera det felaktiga valet. Maskinen kommer inte att utföra det nya programmet.

Välja centrifugeringshastighet eller sköljstopp med hjälp av knapp 2

Motsvarande kontrollampa tänds.

När du väljer ett program tänds kontrollampan för den högsta centrifugeringshastighet som är tillåten för programmet (se avsnittet "Programöversikt" för information om högsta tillåtna centrifugeringshastighet).

Välja önskad tillvalsfunktion med hjälp av knapp 3 och 4 Beroende på vilket program du har valt kan du kombinera det med olika tillvalsfunktioner. Dessa måste väljas efter valet av önskat program och innan knapp 5 trycks in.

För information om kompatibiliteten mellan funktioner och tvättprogram, se avsnittet "Programöversikt".

Starta programmet genom att trycka på knapp 5

Tryck på denna knapp för att starta det valda programmet. Motsvarande gröna kontrollampa slutar att blinka.

På programfasvisaren tänds kontrollampa A för att indikera att maskinen startar programmet och att luckan är låst.

VIKTIGT!

Om du väljer en funktion som inte kan kombineras med det valda tvättprogrammet kommer den röda kontrollampan för denna knapp att blinka 3 gånger.

Välja fördröjd start med hjälp av knapp 7

Med denna funktion kan du senarelägga starten av tvättprogrammet med 3, 6 eller 9 timmar.

Tryck på denna knapp flera gånger för att välja önskad fördröjning. Motsvarande kontrollampa tänds.

Du måste välja denna tillvalsfunktion efter att du har valt program och innan du trycker på knapp 5.

Avbryta Födröjd start:

Du kan när som helst avbryta den inställda fördröjningen innan du trycker på knapp 5.

Om du redan har tryckt på knapp 5, gör på följande sätt om du vill avbryta den inställda fördröjningen:

• Ställ tvättmaskinen i pausläge genom att trycka på knapp5.
• Tryck en gång på knapp 7. Kontrollampan för den inställda fördröjningen släcks.
• Tryck på knapp 5 igen för att starta programmet.

VIKTIGT!

- Den inställda fördröjningen kan endast ändras genom att du först vrider programvredet till position "O" och sedan väljer programmet på nytt.

- Luckan kommer att vara låst under hela fördröjningstiden. Om du behöver öppna Om du behöver öppna luckan måste du först ställa tvättmaskinen i pausläge genom att trycka på knapp 5 och sedan vänta ett par minuter innan du kan öppna luckan. Tryck på knapp5 en gång till när du har stängt luckan.

Obs!

Fördröjd start kan inte väljas tillsammans med programmet Tömning.

Ändra en funktion eller ett pågående program

Du kan ändra valfri funktion innan programmet utför funktionen.

Innan du gör några ändringar måste du ställa maskinen i pausläge genom att trycka på knapp 5.

För att ändra ett pågående program måste programmet först återställas. Vrid programvredet till "O" och sedan till den nya programpositionen.

Starta det nya programmet genom att trycka på knapp 5 igen.

Tvättvattnet i maskinen töms inte ut.

Göra paus i ett program

Tryck på knapp 5 för att göra en paus i ett pågående program. Motsvarande kontrollampa börjar att blinka. Tryck på knappen en gång till för att fortsätta programmet.

Avbryta ett program

Vrid programvredet till "O" för att avbryta ett pågående program. Du kan nu välja ett nytt program.

Öppna luckan när programmet har startat

Ställ först maskinen i pausläge genom att trycka på knapp 5.

Efter några minuter kan luckan öppnas.

Om maskinen redan värmer upp vattnet eller om vattennivån är ovanför luckans underkant kan luckan inte öppnas.

Om du inte kan öppna luckan, men du behöver öppna den, stäng först av maskinen genom att vrida programvredet till "O". Efter några minuter kan luckan öppnas.

(Var uppmärksam på vattnets nivå och temperatur!)

Efter denna procedur måste du välja program och tillvalsfunktioner på nytt och sedan trycka på knapp 5.

När programmet är klart

Tvättmaskinen stannar automatiskt.

Kontrollampan för knapp 5 slocknar medan programfasindikator C tänds. Efter några minuter kan luckan öppnas.

Om vattnet är kvar i maskinen efter ett program, gör på följande sätt för att tömma ut vattnet:

• Vrid programvredet till "O".
• Välj programmet TÖMNING eller CENTRIFUGERING.
• Minska vid behov centrifugeringshastigheten med relevant knapp.
• Tryck på knapp 5.

När programmet är klart, vrid programvredet till "O" för att stänga av maskinen.

Plocka ut tvätten ur trumman och kontrollera noga att trumman är tom.

Stäng vattenkranen om du inte tänker fortsätta tvätta.

Låt luckan stå på glänt för att undvika mögelbildning och obehaglig lukt inuti maskinen.

Skötsel och rengöring

VIKTIGT!

Du måste GÖRA MASKINEN STRÖMLÖS innan du utför någon form av rengöring eller underhåll.

Avkalkning

Vattnet vi använder innehåller i regel en del kalk. Det är därför lämpligt att då och då använda ett avhärdningsmedel i maskinen. Gör detta separat utan någon tvätt och enligt anvisningarna från medlets tillverkare. Detta bidrar till att förebygga kalkavlagringar i maskinen.

Underhållstvätt

När tvättprogram med låga temperaturer används kan olika restmaterial ansamlas inuti trumman.

Vi rekommenderar därför att en underhållstvätt körs med jämna mellanrum.

För att köra en underhållstvätt:

• Se till att trumman är tom.
• Välj det hetaste bomullsprogrammet.
• Använd en normal mängd tvättmedel och använd ett tvättmedel med biologiska egenskaper.

Utvändig rengöring

Använd endast såpvatten för att rengöra maskinens hölje och eftertorka noga.

Rengöring av tvättmedelsfacket

Tvättmedelsfacket skall rengöras med jämna mellanrum.

För att underlätta rengöringen bör du ta bort överdelen på tillsatsfacket.

Avlägsna facket genom att trycka ned spärren och dra facket utåt. Spola av facket under rinnande vatten för att ta bort rester av pulvertvättmedel.

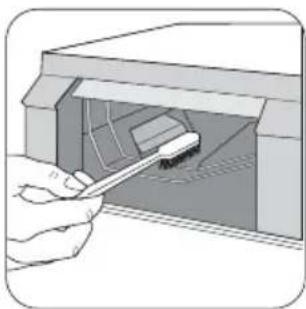

Rengöring av fackets öppning

När du har plockat bort facket, använd en liten borste för att rengöra öppningen. Var noga med att avlägsna alla tvättmedelsrester från öppningens övre och nedre del.

Sätt tillbaka packet på plats och kör sköljprogrammet utan tvätt i trumman.

Rengöring av pumpen

Inspektera pumpen om:

• Maskinen inte tömmer och/eller inte centrifugerar.
• Maskinen låter konstigt under tömningen. Det kan bero på att föremål såsom säkerhetsnålar, mynt eller liknande blockerar pumpen.

Gör på följande sätt:

• Gör maskinen strömlös.
• Vänta vid behov tills vattnet har svalnat.

• Öppna pumpluckan.
• Placera en behållare nära pumpen för att samla upp eventuellt spill.
• Dra ut nödtömningsslangen, placera den i behållaren

och ta ut proppen.

- När det inte kommer ut mer vatten, skruva loss nälfällan och avlägsna den. Ha alltid en trasa till hands för att torka upp vattenspill när nälfällan avlägsnas.

• Avlägsna eventuella föremål från skovelhjulet genom att rotera det.
• Sätt tillbaka proppen i nödtömningsslangen och sätt slangen på plats i sin hållare.

• Skruva fast nälfällan ordentligt.
• Stäng pumpluckan.

VIKTIGT!

När maskinen är i drift kan det, beroende på valt tvättprogram, finnas hett vatten i pumpen. Avlägsna aldrig nälfällan när ett tvättprogram pågår. Vänta alltid tills maskinen har avslutat programmet och tvätten har plockats ur. När du sätter tillbaka nälfällan, skruva fast den ordentligt så att den inte läcker och så att barn inte kan skruva loss den.

Om vattnet där du bor är mycket hårt eller innehåller kalkrester kan filtret i tilloppsslangen täppas igen. Det är därför lämpligt att då och då rengöra filtret.

Stäng vattenkranen. Skruva loss tilloppsslangen. Rengör filtret med en styv borste. Skruva fast tilloppsslangen.

Åtgärder vid frysrisk

Om maskinen utsätts för temperaturer under 0 °C måste vissa försiktighetsåtgärder vidtas.

• Stäng vattenkranen.
• Skruva loss tilloppsslangen.
• Placera änden av nödtömningsslangen och änden av tilloppsslangen i en skål på golvet och låt vattnet rinna ut.
• Skruva tillbaka tilloppsslangen på kranen. Sätt tillbaka proppen i nödtömningsslangen och sätt slangen på plats igen.
• Innan du sätter på maskinen, kontrollera att rumstemperaturen är över 0 °C.

VIKTIGT!

Varje gång du tömmer vattnet via nödtömningsslangen måste du hålla i två liter vatten i huvudtvättfacket i tvättmedelsfacket och sedan köra tömningsprogrammet. Detta aktiverar EKOVENTIL-funktionen som ser till att en del av tvättmedlet inte förblir oanvänt vid nästa tvätt.

Nödtömning

Gör så här för att tömma maskinen om vattnet inte töms ut:

• Gör maskinen strömlös.
- Stäng vattenkranen.
- Vänta vid behov tills vattnet har svalnat.
- Öppna pumpluckan.
- Ställ en skål på golvet och placera änden av nödtömningsslangen i skålen. Ta ur proppen. Vattnet skall tömmas ut i skålen genom självfall. Sätt tillbaka proppen i slangen när skålen är full. Töm skålen. Upprepa proceduren tills inget mer vatten rinner ut.

- Rengör vid behov pumpen enligt tidigare beskrivning.

- Placera nödtömningsslangen i hållaren när du har satt tillbaka proppen.

- Skruva fast nälfällan igen och stäng luckan.

Om maskinen inte fungerar

VIKTIGT!

Vissa problem beror på bristande underhåll eller förbiseenden och som enkelt kan lösas utan att tillkalla en servicetekniker. Kontrollera nedanstående punkter innan du kontaktar vår lokala serviceavdelning.

När maskinen används kan det hända att den röda kontrollampan för knapp 5 börjar att blinka för att visa att maskinen inte fungerar.

När problemet har åtgärdats, tryck på knapp 5 för att starta programmet igen. Kontakta vår lokala serviceavdelning om problemet kvarstår efter alla kontroller.

Problem Möjlig orsak / Lösning

Tvättmaskinen startar inte.	Luckan är inte stängd. (Den röda kontrollampan blinkar)Stäng luckan ordentligt.Stickkontakten sitter inte ordentligt i eluttaget.Sätt i stickkontakten i eluttaget.Eluttaget är strömlöst.Kontrollera den elektriska installationen i ditt hem.Säkringen har gått.Byt ut säkringen.Programvredet är inte rätt inställt och knapp 5 har inte tryckts in.Vrid på programvredet och tryck en gång till på knapp 5.Knapp 7 har tryckts in.Avbryt startfördröjningen om tvätten skall tvättas omedelbart.
Maskinen fylls inte med vatten.	Vattenkranen är stängd. (Den röda kontrollampan blinkar)Öppna vattenkranen.Tilloppsslangen är klämd eller snodd. (Den röda kontrollampan blinkar)Kontrollera anslutningen av tilloppsslangen.Filtret i tilloppsslangen är igentäppt. (Den röda kontrollampan blinkar)Rengör filtret i tilloppsslangen.Luckan är inte stängd ordentligt. (Den röda kontrollampan blinkar)Stäng luckan ordentligt.
Problem Möjlig orsak / Lösning
Maskinen fylls med vatten, men tömmer sedan omedelbart.	Tömningsslangens ände sitter för lågt.Se relevant stycke i avsnittet “Tömning av vatten”.
Maskinen tömmer inte och/eller centrifugerar inte.	Tömningsslangen är klämd eller snodd. (Den röda kontrollampan blinkar)Kontrollera anslutningen av tömningsslangen.Tömningspumpen är igentäppt. (Den röda kontrollampan blinkar)Rengör tömningspumpen.Tvätten är inte jämnt fördelad i trumman.Fördela om tvätten i trumman.Funktionen SKÖLJSTOPP har valts.Inaktivera funktionen.Välj programmet TÖMNING eller CENTRIFUGERING.
Det är vatten på golvet.	För mycket tvättmedel eller ett olämpligt tvättmedel har använts (så att det bildas för mycket skum).Minska mängden tvättmedel eller använd ett annat tvättmedel.Kontrollera om någon av tilloppsslangens kopplingar läcker.Det är inte alltid så enkelt att se detta när vattnet rinner ned längs slangen: känn efter om slangen är fuktig.Kontrollera anslutningen av tilloppsslangen.Tilloppsslangen är skadad.Byt ut slangen mot en ny.Proppen till nödtömningsslangen har inte satts tillbaka efter rengöring av pumpen.Sätt tillbaka proppen i nödtömningsslangen och sätt slangen på plats i sin hållare.
Otilfredsställande tvättresultat.	För lite tvättmedel eller ett olämpligt tvättmedel har använts.Öka mängden tvättmedel eller använd ett annat tvättmedel.Envisa fläckar har inte behandlats före tvätten.Använd någon av de produkter som finns i handeln för att behandla svåra fläckar.Rätt temperatur har inte valts.Kontrollera att du har ställt in rätt temperatur.För stor tvättmängd.Lägg in mindre tvätt i trumman.
Luckan går inte att öppna.	Programmet pågår fortfarande.Vänta tills tvättprogrammet är klart.Luckläset har inte frigjorts ännu.Vänta tills luckan låses upp.Det är vatten i trumman.Välj ett program för tömning eller centrifugering för att tömma ut vattnet.
Maskinen vibrerar eller bullrar.	Transportbultarna och förpackningsmaterialet har inte tagits bort.Kontrollera att maskinen är korrekt installerad.Stödfötterna har inte justerats.Kontrollera att maskinen står i våg.Tvätten är inte jämnt fördelad i trumman.Fördela om tvätten i trumman.Det kanske är mycket lite tvätt i trumman.Lägg in mer tvätt i trumman.
Centrifugeringen börjar sent eller maskinen centrifugerar inte alls.	Den elektroniska enheten för avkänning av obalans har utlösps på grund av att tvätten inte är jämnt fördelad i trumman. Tvätten omfördelas genom att trumman roteras åt andra hållet. Detta kan ske flera gånger innan obalansen försvinner och normal centrifugering åter fungerar. Om tvätten efter 10 minuter fortfarande är ojämnt fördelad i trumman kommer maskinen inte att centrifugera. Omfördela i så fall tvätten för hand och välj centrifugeringsprogrammet.Fördela tvätten jämnare.
Maskinen låter konstigt.	Maskinen är utrustad med en ny typ av motor som låter annorlunda än traditionella motorer. Denna motor säkerställer en mjukare start och en jämnare fördelning av tvätten i trumman samt förbättrar även maskinens stabilitet.
Det syns inget vatten i trumman.	Maskiner baserade på modern teknologi arbetar på ett mycket ekonomiskt sätt med mycket lite vatten utan att tvättresultatet försämras.

Kontakta vår serviceavdelning om du inte kan identifiera eller lösa problemet. Innan du ringer, anteckna maskinens modell och serienummer samt inköpsdatum: serviceavdelningen kommer att fråga efter denna information.

Tekniska data

Mått Bredd 60 cm	Höjd	85 cm
	Djup (inklusive lucka)	63 cm
Nätspänning - Total effekt - Säkring	Information om den elektriska anslutningen finns på typskylten som sitter i trumöppningen.
Vattentryck Min. 0,05 MPa	Max.	0,8 MPa
Max. tvättmängd 6 kg	Bomull
Centrifugeringshastighet	Max.	1400 varv/minut (ZWG 5145)1600 varv/minut (ZWG 5165)

Förbrukningsvärden

Program	Energiförbrukning (kWh)	Vattenförbrukning (liter)	Programtid
Bomull 95°	2,0 61		135
Bomull 60° Eco 1,02		54	155
Bomull 60°	1,3	58	120
Syntetmaterial 60°	1,0	54	90
Syntetmaterial 40° Lättstruket	0,35 60		90
Ömtåliga material 40°	0,55 60		65
Ylle 40°	0,4 53		60
Handtvätt 30°	0,25	53	55
Sköljning	0,1	42	45
Tömning	-	-	2
Centrifugering -		-	10

Info

De förbrukningsdata som anges i denna tabell är riktvärden som kan variera beroende på mängd och typ av tvätt, det inkommande vattnets temperatur och omgivningstemperaturen. Värdena avser den högsta temperaturen för varje tvättprogram.

(*) Programmet BOMULL 60° Eko med en tvättmängd på 6 kg är referensprogram för de data som anges på energietiketten enligt standard EEG 92/75.

Installation

Uppackning

Alla transportbultar och allt förpackningsmaterial måste avlägsnas innan maskinen används. Vi rekommenderar att du sparar alla transportdelar så att de kan återmonteras om maskinen behöver transporteras igen.

1. När du har avlägsnat allt förpackningsmaterial, lägg försiktigt maskinen ned på dess baksida och avlägsna polystyrenbasen som maskinen står på.
2. Lossa nätkabeln och tömningsslangen från hållarna på maskinens baksida.

1. Skruva loss den mittre bulten A på baksidan med en passande skruvnyckel.
2. Skruva loss de två stora bakre bultarna B och de sex mindre bultarna C.

1. Ta loss konsolen D, skruva åter fast de sex mindre bultarna C och dra ut plastdistansen E.

1. Öppna luckan, plocka ut tilloppsslangen ur trumman och avlägsna frigolitblocket som sitter fasttejpat i lucköppningen.
2. Sätt i plastpluggar i det lilla övre hålet och de två stora hålen. Pluggarna hittar du i påsen med bruksanvisningen.

Placering

Installera maskinen på ett plant och hårt golv. Se till att luftcirkulationen kring maskinen inte blockeras av tjocka mattor eller liknande. Kontrollera att maskinen inte vidrör någon vägg eller köksenhet. Ställ in tvättmaskinen i våg genom att justera fötterna uppåt eller nedåt. Fötterna kan vara tröga att justera eftersom de har en sjävlåsande mutter, men maskinen MÅSTE stå stadigt och i våg. Erforderliga justeringar kan göras med en skruvnyckel.

En noggrann avvägning förebygger vibrationer och buller samt hindrar maskinen från att flytta sig under drift. Försök aldrig att korrigera ojämnheter i golvet genom att lägga träbitar, papp eller liknande material under maskinen.

Kontrollera vid behov inställningen med ett vattenpass.

Vattenintag

En tilloppsslang medföljer och denna hittar du i trumman.

Använd inte slangen till din gamla maskin för att ansluta till vattenledningen.

1. Öppna luckan och ta ut tilloppsslangen.

1. Anslut slangen till maskinen med hjälp av den vinklade kopplingen.

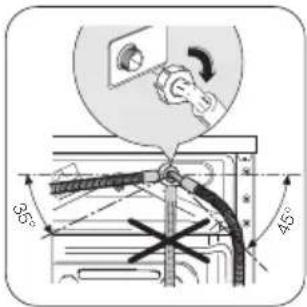

Obs!

Rikta inte tilloppsslangen nedåt. Vinkla slangen åt vänster eller höger beroende på var vattenkranen sitter.

1. Lossa ringmuttern för att justera slangens läge. Var noga med att dra åt ringmuttern efteråt för att undvika läckage.

1. Anslut slangen till en vattenkran med 1/2- eller 3/4-tums kopplingsgänga. Använd alltid slangen som medföljer maskinen.

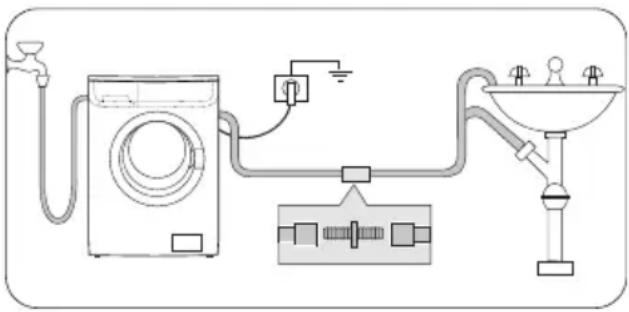

Avlopp

Änden på tömningsslangen kan placeras på tre sätt:

Hakad över kanten på en vask med hjälp av plastböjen som medföljer maskinen. Se till att slangen inte kan lossna medan maskinen tömmer. Bind fast den vid kranen eller

fäst den i väggen.

I en förgrening på ett handfats avloppsrör.

Förgreningen måste sitta ovanför vattenlåset.

Direkt ansluten till ett avloppsrör ej över 90 cm höjd. Änden på tömningsslangen måste alltid vara ventilerad, dvs. avloppsrörets invändiga diameter måste vara större än tömningsslangens utvändiga diameter.

Tömningsslangen får inte klämmas ihop eller sno sig.

Elektrisk anslutning

Denna maskin skall anslutas till en 1-fasig nätspänningsmatning som levererar 230 V / 50 Hz.

Kontrollera att elnätet i ditt hem klarar den maximala belastning som krävs (2,2 kW), även med hänsyn till andra apparater som är anslutna till samma nätkrets i ditt hushåll.

Obs!

Anslut maskinen till ett jordat eluttag.

Tillverkaren ansvarar inte för skador på person eller egendom orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Om maskinens nätkabel behöver bytas ut bör detta utföras av vår serviceavdelning.

ANMÄRKNING

Installera maskinen så att den är lätt att komma åt för en servicetekniker om den behöver repareras.

Miljöskydd

Förpackningsmaterial

Material som är märkta med symbolen kan återvinnas.

PE< = polyetylen

PS< = polystyren

PP< = polypropylen

Detta betyder att dessa material kan återvinnas om de läggs i rätt avfallsbehållare.

Gammal maskin

Lämna in din gamla maskin hos en auktoriserad återvinningsstation. Hjälp till att hålla ditt land rent!

Symbolen på produkten eller på förpackningen anger att produkten inte får behandlas som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. För mer information om återvinning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Ekologiska tips

För att spara vatten och energi och skydda miljön rekommenderar vi att du följer dessa tips:

- Normalt smutsad tvätt kan tvättas utan förtvätt för att spara tvättmedel, vatten och tid. Du skyddar då även miljön!

- Maskinen arbetar mer ekonomiskt om trumman är helt fylld.

- Med en bra förbehandling kan fläckar och begränsad smuts tas bort: tvätten kan då tvättas vid en lägre temperatur.

- Mät upp tvättmedel med hänsyn till vattnets hårdhet, tvättens smutsgrad och tvättmängden.

www.electrolux.com

www.electrolux.fi

www.electrolux.se
