KÄYTTÖOHJE ZWG 5165 ZANUSSI

Kiitos, että olet valinnut tämän laitteen.

Toivomme, että uusi laitteesi tuottaa Sinulle paljon iloa ja harkitset tuotemerkkimme laitteita myös muiden kodinkoneidesi hankinnan yhteydessä.

Lue tämä käyttöohje huolellisesti ja pidä se tallessa koko laitteen käyttöiän ajan. Käyttöohje on luovutettava myös mahdolliselle laitteen uudelle omistajalle.

Tässä käyttöohjeessa on käytetty seuraavia symboleita:

Tärkeitä henkilöturvallisuuteen ja laitteen asianmukaiseen käyttöön liittyviä ohjeita.

Yleisohjeet ja vinkit

Ympäristötietoja

Sisällysluettelo

Turvallisuusohjeet- - - - - - - - - - - - - - - - 3

Laitteen kuvaus 5

Pesuainelokerikko 5

Käyttöpaneeli ja laitteen toiminnot - - - - - - - - - 6

Pesuohjelmataulukko 8

Pesuohjelmien kuvaus 10

Pyykinpesuohjeita- - - - - - - - - - - - - - - - - - - - 11

Laitteen käyttöönotto- - - - - - - - - - - - - - - - - - - - 13

Päivittäinen käyttö 14

Huolto ja puhdistus- - - - - - - - - - - - - - - - - - - 17

Käyttöongelmat 19

Tekniset tiedot 22

Kulutusarvot- 23

Asennusohjeet 24

Ympäristönsuojelu 27

Turvallisuusohjeet

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Yleinen turvallisuus

• Tuotteen teknisten ominaisuuksien muuttaminen tai muunlaisten muutosten tekeminen on vaarallista.
• Luukun lasi voi kuumentua korkean lämpötilan pesuohjelmissa. Älä koske luukun lasiin!
• Varmista, että kotieläimet eivät pääse kiipeämään pesurumpuun. Tarkista rumpu ennen kuin aloitat koneen käytön.
• Kolikot, hakaneulat, hiuspinnit, naulat, ruuvit, kivet tai muut kovat ja terävät esineet voivat aiheuttaa vakavia vahinkoja eikä niitä sen vuoksi saa joutua koneen sisälle.
• Annostele huuhteluaine ja pesuaine ohjeiden mukaisesti. Jos huuhtelu- tai pesuainetta käytetään liikaa, tekstiilit voivat vahingoittua. Noudata valmistajan annosteluohjeita.
  ●Pese pienet vaatekappaleet, esimerkiksi sukat, nauhat, pesunkestävät vyöt jne. pesupussissa tai tyynyliinan sisällä, sillä pienet vaatekappaleet voivat muuten joutua pesusäiliön ja sisemmän rummun väliin.

• Älä pese pesukoneessa valaanluita sisältäviä tekstiilejä tai saumaamattomia tai rispaantuneita vaatteita.

• Irrota virtajohto pistorasiasta ja sulje vesihana aina käytön jälkeen sekä ennen puhdistusta ja huoltoa.

• Älä missään tapauksessa yritä korjata laitetta omatoimisesti. Asiantuntemattoman henkilön suorittamat korjaukset voivat aiheuttaa henkilövahinkoja tai vakavia toimintahäiriöitä. Ota yhteys valtuutettuun huoltoliikkeeseen. Vaadi aina alkuperäisten varaosien käyttöä.

Asennus

●Laite on painava ja sen siirtämisessä on noudatettava varovaisuutta.
●Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut. Jos et ole varma asiasta, älä käytä laitetta, vaan ota yhteys valtuutettuun huoltoliikkeeseen.

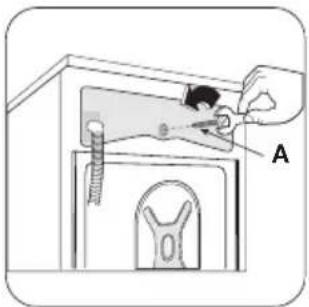

- Poista kaikki kuljetustuet ja pakkausmateriaalit ennen laitteen käyttöä. Muussa tapauksessa laite voi vaurioitua vakavasti. Lue käyttöohjeen aihetta käsittelevä kohta.
- Kun laite on asennettu paikalleen, tarkista ettei se ole vedenotto- ja tyhjennysletkun päällä ja tarkista myös, ettei kansilevy paina virtajohtoa.

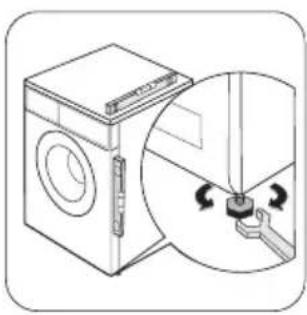

- Jos laite sijoitetaan maton päälle, säädä jalkoja siten, että ilma pääsee kiertämään vapaasti.
- Tarkista aina, että letkuista ja niiden liitännöistä ei vuoda vettä asennuksen jälkeen.
- Jos laite asennetaan paikkaan, jossa on jäätymisen vaara, lue kohta Suojeltava jäätymiseltä.
- Kaikki tämän laitteen asennuksessa tarvittavat putkiasennustyöt on annettava ammattitaitoisen putkiasentajan tai muun asiantuntevan henkilön tehtäväksi.
- Kaikki tämän laitteen asennuksessa tarvittavat sähköasennustyöt on annettava ammattitaitoisen sähköasentajan tai muun asiantuntevan henkilön tehtäväksi.

Käyttö

• Tämä laite on tarkoitettu kotitalouskäyttöön. Laitetta ei saa käyttää muihin kuin sille tarkoitettuihin käyttökohteisiin.
• Pese pesukoneessa vain konepesuun tarkoitettuja tekstiilejä. Noudata tekstiilien hoitoohjemerkintöjä.
• Älä täytä konetta liian täyteen. Lue käyttöohjeen aihetta käsittelevä kohta.
• Tarkista ennen pesua, että kaikki taskut on tyhjennetty ja että napit ja vetoketjut ovat kiinni. Älä pese koneessa rispaantuneita tai repeytyneitä vaatteita. Käsittele maali-, muste-, ruoste- ja ruohotahrat ennen pesua. Kaarituellisia rintaliivejä El saa pestä pesukoneessa.
  ●Haihtuvien petrolituotteiden kanssa kosketuksissa olleita vaatekappaleita ei saa pestä koneessa. Jos käytät haihtuvia puhdistusnesteitä, varmista, että neste on poistettu vaatekappaleesta ennen kuin laitat vaatteen koneeseen.
• Älä irrota verkkopistoketta johdosta vetämällä vaan vedä aina pistokkeesta.
• Älä koskaan käynnistä konetta, jos virtajohto on vahingoittunut, tai jos käyttöpaneeli, kansilevy tai jalusta on vaurioitunut siten, että koneen sisäosiin voi koskea.

Lasten turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti tai sensorisesti rajoitteisten tai muulla tavalla taitamattomien tai kokemattomien henkilöiden (ei myöskään lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä
  ●Pyykinpesukone ei ole tarkoitettu pikkulasten tai taitamattomien henkilöiden käytettäväksi ilman valvontaa.

• Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä pesukoneella.

• Pakkaustarvikkeet (esim. muovi, polystyreeni) saattavat olla vaarallisia lapsille - tukehtumisvaara! Pidä ne poissa lasten ulottuvilta

• Säilytä kaikki pesuaineet turvallisessa paikassa lasten ulottumattomissa.
• Varmista, että lapset tai kotieläimet eivät pääse kiipeämään pesurumpuun. Laitteessa on erityinen turvatoiminto tämän estämiseksi.

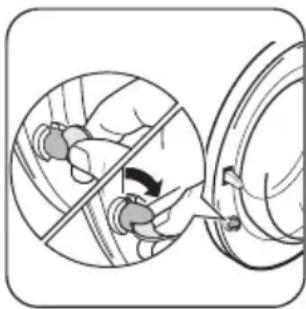

Turvatoiminto aktivoidaan

kääntämällä luukun sisäpuolella olevaa painiketta (painamatta) myötäpäivään siten, että ura on vaakasuorassa. Käytä tarvittaessa kolikkoa apuna.

Luukun voi taas sulkea, kun turvatoiminnon lukitus vapautetaan kiertämällä painiketta vastapäivään siten, että ura on pystysuorassa.

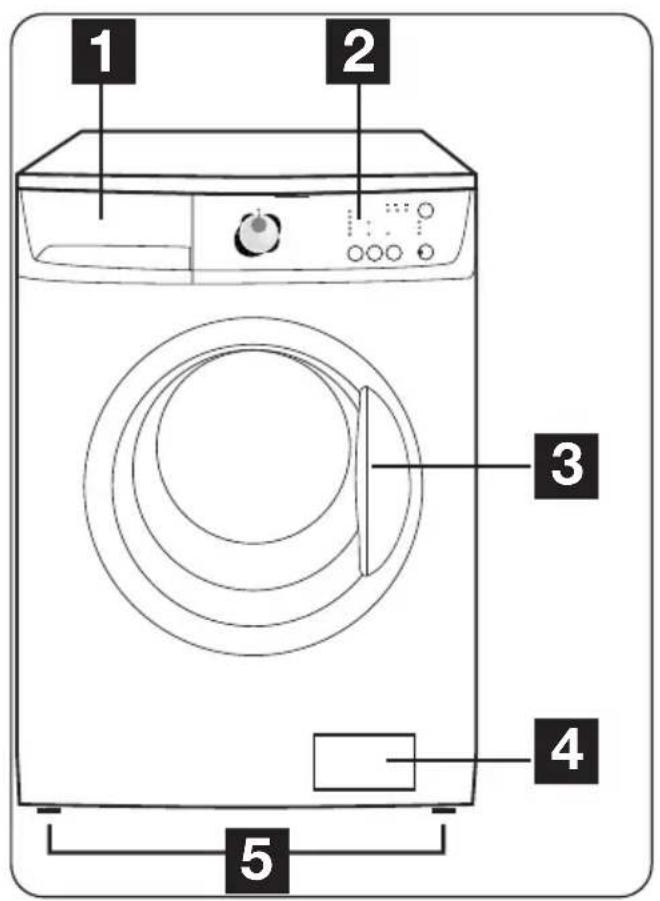

Laitteen kuvaus

1 Pesuainelokerikko
2 Käyttöpaneeli
3 Luukun kahva
4 Tyhjennyspumppu
5 Säädettävät jalat

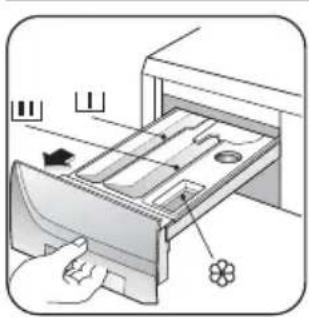

Pesuainelokerikko

Esipesu
Varsinainen pesu
Huuhteluaine

Ohjauspaneeli ja toiminnot

i Info

Ohjelmanvalitsimeen, painikkeisiin ja ohjelmankulun näyttöön viitataan tässä käyttöohjeessa numeroilla, jotka on mainittu oheisessa taulukossa.

Kuvakkeet:

$$ \begin{array}{l} ⓜ = \text { Linkousnopeus }, Ⓙ \text { Rypistymisen esto }, \ = \text { Lisätoiminnot, } \equiv \text { Superpika, } = \text { Esipesu, } \ ⓧ = \text { Lisähuhtelu, } \triangleright \text { Käynnistys / Tauko } \ \end{array} $$

Ohjelmankulun näytön kuvakkeet:

$$ \begin{array}{l} Ⓥ = \text { Puuvilla, valko- tai kirjopesu, } = \text { Säästö, } \ \triangle = \text { Tekokuidut, } \Rightarrow \text { Kylmä pesu, } = \quad \text { ≡ } \ \text { Siliävät, } \quad \text { Nienopesu, } = \text { Villa, } = \ \begin{array}{l} \text {Käsinpesu,} \ \text {Linkous} \end{array} = \quad \text {Huuhteu,} \quad = \quad \text {Tyjennys,} \quad = \ \end{array} $$

1	Ohjelmanvalitsin ja virtakytkin	●Ohjelmanvalitsimella valitaan pesuohjelma ja/tai kytketään laite toimintaan/pois toiminnasta.
2	Linkousnopeuden alennuspainike Rypistymisen esto	●Tällä painikkeella voit muuttaa linkousnopeutta, jos haluat lingota pyykin muulla kuin koneen ehdottamalla nopeudella tai jos haluat valita rypistymisen eston. Vastaava merkkivalo syttyy.
3	Lisätoimintojen painike	●Tällä painikkeella voit valita vain yhden lisätoiminnoista.●Toimintoa vastaava merkkivalo syttyy.
4	Lisähuuhtelun painike	●Tällä painikkeella pesuohjelmaan lisätään muutamia lisähuuhteluita.
5	Käynnistys/Tauko -painike	●Tällä painikkeella käynnistetään valittu ohjelma. Vastaava vihreä merkkivalo lakkaa vilkkumasta.●Tämä painike myös keskeyttää käynnissä olevan ohjelman, jolloin painikkeen vihreä merkkivalo alkaa vilkkua.
6	Ohjelmankulun näyttö	●Eri merkkivalot syttyvät käynnissä olevan ohjelman vaiheen mukaan.
7	Ajastimen painike	●Tällä painikkeella voit asettaapesuohjelman käynnistymään 3, 6 tai 9 tuntia myöhemmin.

LISÄTOIMINNOT

RYPISTYMISEN ESTO

Kun valitset tämän lisätoiminnon, viimeistä huuhteluvettä ei tyhjennetä koneesta pyykin rypistymisen estämiseksi. Ohjelman päätyttyä luukku pysyy kiinni osoittaen, että vesi täytyy tyhjentää. Ohjeet veden tyhjentämistä varten löytyvät kappaleesta Ohjelman lopussa.

ESIPESU

Valitse tämä lisätoiminto, jos haluat esipestä pyykin lämpötilassa 30 °C ennen varsinaista pesua. Esipesun lopussa on lyhyt linkous valko- ja kirjopesu- ja siliävien ohjelmissa, mutta hienopesuohjelmassa vesi ainoastaan tyhjennetään koneesta.

SUPERPIKA

Lyhyt pesuohjelma vähän likaisen pyykin tai raikastettavien vaatteiden pesuun. Laita koneeseen normaalia vähemmän pyykkiä.

LISÄHUUHTELU

Ohjelmaan lisätään muutamia lisähuuhteluita. Tämä lisätoiminto on suositeltava henkilöille, joilla on pesuaineallergia, tai alueella, jossa vesi on hyvin pehmeää.

Ohjelmankulun näyttö (6)

(A)

(B)

(C)

Valo A syttyy kun kone aloittaa toimintansa. Valo B palaa kun kone huuhtelee tai linkoaa. Valo C syttyy pesujakson päättyessä.

Ohjelmataulukko

Ohjelma/Lämpötila	Vaatekappale/tekstiili Lisätoiminnot Ohjelman kuvaus
VALKOPESU95°	Valkoinen puuvilla (hyvin likainen pyykki)	Linkousnopeuden alennus/Rypistymisen esto, Superpika, Esipesu, Lisähuuhtelu	Varsinainen pesuHuuhtelutPitkä linkous maksiminopeudella
VALKO/KIRJOPESU60° Säästö	Valkoinen ja värinpitävä puuvilla (normaalilikaiset puuvillavaatteet)SÄÄSTÖ	Linkousnopeuden alennus/Rypistymisen esto, Esipesu, Lisähuuhtelu	Varsinainen pesuHuuhtelutPitkä linkous maksiminopeudella
VALKO/KIRJOPESU60° - 40° - 30° - Kylmä	Valkoinen ja värillinen puuvilla (normaalilikaiset puuvillavaatteet)	Linkousnopeuden alennus/Rypistymisen esto, Superpika, Esipesu, Lisähuuhtelu	Varsinainen pesuHuuhtelutPitkä linkous maksiminopeudella
TEKOKUIDUT60° - 40° - 30° - Kylmä	Synteettiset tai sekoitekuidut	Linkousnopeuden alennus/Rypistymisen esto, Superpika, Esipesu, Lisähuuhtelu	Varsinainen pesuHuuhtelutLyhyt linkous, 900 kierrosta/min
TEKOKUIDUTSILIÄVÄT40°	Synteettiset tai sekoitekuidut (Arat vaatekappaleet)SILIÄVÄT	Linkousnopeuden alennus/Rypistymisen esto, Esipesu, Lisähuuhtelu	Varsinainen pesuHuuhtelutLyhyt linkous, 900 kierrosta/min
HIENOPESU40° - 30° - Kylmä	Arat vaatekappaleet	Linkousnopeuden alennus/Rypistymisen esto, Superpika, Esipesu, Lisähuuhtelu	Varsinainen pesuHuuhtelutLyhyt linkous, 700 kierrosta/min
VILLA40°	Erikoisohjelma villavaatteille, joissa on merkintä “Puhdasta uutta villaa, kutistumaton, konepestävä”	Linkousnopeuden alennus/Rypistymisen esto,	Varsinainen pesuHuuhtelutLyhyt linkous, 900 kierrosta/min
KÄSINPESU30° - Kylmä	Erikoisohjelma aroille kuiduille, joissa on merkintä «käsinpesu»	Linkousnopeuden alennus/Rypistymisen esto,	Varsinainen pesuHuuhtelutLyhyt linkous, 900 kierrosta/min

Ohjelmataulukko

Ohjelma/ Lämpötila	Vaatekappale/tekstiili Lisätoiminnot Ohjelman kuvaus
HUUHTELU	Erillinen huuhtelu käsinstestäville puuvillavaatteille tarvittaessa huuhteluaineen kanssa	Linkousnopeuden alennus/ Rypistymisen esto, Lisähuuhtelu	Huuhtelut Pitkä linkous maksiminopeudella
TYHJENNYS	Veden tyhjentäminen Veden tyhjennys
LINKOUS	Pitkä linkous maksiminopeudella käsinstestyille puuvillavaatteille	Linkousnopeuden alennus	Tyhjennys ja pitkä linkous
O Peruuttaminen / laitteen kytkeminen pois toiminnasta	Käynnissä olevan ohjelman keskeyttäminen, vääärän lisätoiminnon peruuttaminen tai virran katkaiseminen koneesta

Maksimitäyttö, Valko/kirjo ....6 kg
Maksimitäyttö, Tekokuidut ja Hienopesu......3 kg
Maksimitäyttö, Siliävät 1,5 kg
Maksimitäyttö, Villa ja Käsinpesu ....2 kg
Maksimitäyttö, Valko/kirjo + Superpika .....3 kg
Maksimitäyttö, Tekokuidut ja Hienopesu+
Superpika 1,5 kg

Ohjelmatiedot

Siliävät	Tässä pesuohjelmassa pyykki pestään hellävaraisesti ja lingotaan varovasti rypistymisen välttämiseksi ja silityksen helpottamiseksi. Lisäksi ohjelmaan kuuluu lisähuuhteluita.
Huuhtelu	Tätä ohjelmaa voidaan käyttää käsinpestyjen puuvillavaatteiden huuhteluun ja linkoamiseen. Kone suorittaa muutamia huuhteluita ja sitten loppulinkouksen maksiminopeudella. Linkousnopeutta voi alentaa painikkeella2.
Tyhjennys	Viimeisen huuhteluveden tyhjennys ohjelmissa, joihin on valittu lisätoiminto rypistymisen esto.Käännä ohjelmanvalitsin ensin asentoon «○»,valitse ohjelma TYHJENNYS ja paina painiketta5.
Linkous	Erillinen linkous käsinpestyille puuvillavaatteille.Voit valita muun kuin koneen ehdottaman linkousnopeuden tekstiilien tyypin mukaisesti painamalla vastaavaa painiketta. Voit käyttää tätä ohjelmaa veden tyhjentämiseksi rypistymisen esto -toiminnon jälkeen.

Pesuohjeita

Pyykin lajittelu

Noudata tekstiilien hoito-ohjemerkintöjä ja valmistajan antamia pesuohjeita. Lajittele pyykki seuraavalla tavalla: valkoiset, värilliset, siliävät, hienopyykki, villavaatteet.

Lämpötilat

90° tai 95°	normaalilikainen valkoinen puuvilla ja pellava (esim. tabletit, pyyhkeet, pöytäliinat, lakanat jne.)
50°/60°	normaalilikaiset värinpitävät vaatteet (esim. paidat, yöpaidat, pyjamat jne) materiaali puuvilla, pellava tai tekokuidut sekä vähän likaiset puuvillavaatteet (esim. alusvaatteet).
30°-40°	arat tekstiilit (esim. verhot), pyykki, jossa on sekä tekokuitu- että villavaatteita (joissa on merkintä «puhdasta uutta villaa, konepestävä, kutistumaton»).

Ennen koneen täyttämistä

Älä koskaan pese valkoisia ja värillisiä vaatteita yhdessä. Valkoiset voivat menettää "valkoisuuttaan" pesussa.

Uudet värilliset vaatteet voivat laskea väriä ensimmäisessä pesussa. Pese ne erillään ensimmäisen kerran.

Tarkista, ettei pyykin joukkoon ole jäänyt metalliesineitä (esim. hiuspinnejä, hakaneuloja). Sulje tyynyliinojen napit, vetoketjut, koukut ja nepparit. Sido kiinni vyöt tai pitkät nauhat.

Poista itsepintaiset tahrat ennen pesua. Hankaa erittäin likaisia kohtia erikoispesuaineella tai puhdistustahnalla.

Pese verhot erityisen varovasti. Poista koukut tai sido ne pussin tai verkon sisälle.

Maksimitäyttömäärät

Suositellut täyttömäärät on mainittu ohjelmataulukossa.

Yleisohjeet:

Puuvilla, pellava: täysi rumpu, mutta ei täyteen ahdettu;

Siliävät: täytä rumpu korkeintaan puoleksi täyteen;

Arat kuidut ja villavaatteet: täytä rumpu korkeintaan 1/3-täydeksi.

Noudattamalla maksimitäyttömääriä edistät veden ja energian taloudellista käyttöä.

Vähennä pyykin määrää, jos pyykki on hyvin likaista.

Pyykin paino

Alla on mainittu joitakin suuntaa-antavia arvoja:

	1200 gkylpypyyhe
	100 glautasliina
	700 gpussilakana
	500 glakana
	200 gtyynyliina
	250 gpöytäliina
	200 gpyyheliina
	100 gtabletti
	200 gyöpaita
	100 gpikkuhousu
	600 gmiehen työ
	200 gmiesten pa
	500 gmiehen pyj
	100 gpusero
	100 gmiesten alu

Tahrojen poistaminen

Itsepintaiset tahrat eivät välttämättä lähde pelkällä vedellä ja pesuaineella. Sen vuoksi ne on hyvä käsitellä ennen pesua.

Veri: Käsittele tuoreet tahrat kylmällä vedellä. Liota kuivuneet tahrat yön yli erikoispesuaineessa ja hankaa vedellä ja saippualla.

Öljypohjainen maali: Kostuta bensiinipohjaisella tahanpoistoaineella, levitä vaate pehmeän kankaan päälle ja sivele tahraa; Käsittele useita kertoja.

Kuivuneet rasvatahrat: Kostuta tärpätillä, levitä vaate pehmeälle alustalle ja sivele tahraa sormenpäillä tai puuvillaliinalla.

Ruoste: Kuumaan veteen liuotettu oksaalihappo tai ruosteenpoistoaine kylmänä. Ole varovainen vanhojen ruostetahrojen kanssa, sillä selluloosarakenne on jo aiheuttanut vahinkoa, ja kankaaseen voi tulla reikiä.

Hometahrat: Käsittele valkaisuaineella, huuhtele hyvin (vain valkoiset ja värinpitävät värilliset).

Ruoho: Liota kevyesti ja käsittele valkaisuaineella (vain valkoiset ja värinpitävät värilliset).

Kuulakärkikynä ja liima: Kostuta asetonilla (*), levitä vaate pehmeän kankaan päälle ja sivele tahraa.

Huulipuna: Kostuta asetonilla kuten edellä ja käsittele tahrat sen jälkeen denaturoidulla alkoholilla. Poista jäljelle jääneet läiskät valkoisista tekstiileistä valkaisuaineella.

Punaviini: Liota pesuainevedessä, huuhtele ja käsittele etikka- tai sitruunahapolla. Huuhtele lopuksi. Käsittele jäljelle jääneet läiskät valkaisuaineella.

Muste: Musteen tyypistä riippuen, kostuta kangas ensin asetonilla (*) ja sen jälkeen etikkahapolla. Käsittele jäljelle jääneet läiskät valkoisissa tekstiileissä valkaisuaineella ja huuhtele lopuksi huolellisesti.

Tervatahrat: Käsittele ensin tahranpoistoaineella, denaturoidulla alkoholilla tai bensiinillä ja hankaa sen jälkeen puhdistustahnalla.

(*) älä käytä asetonia keinosilkkiin.

Pesuaineet ja lisääaineet

Hyvä pesutulos riippuu myös pesuaineen valinnasta ja oikeasta annostelusta. Pesuaineiden oikealla annostelulla voidaan myös suojella ympäristöä. Vaikka pesuaineet ovat biologisesti hajoavia, ne sisältävät ainesosia, jotka suurina määrinä voivat häiritä luonnon tasapainoa.

Pesuaineen valinta riippuu kuitutyypistä (arat kuidut,

villa, puuvilla jne.), väristä, pesulämpötilasta ja likaisuusasteesta.

Tässä pesukoneessa voidaan käyttää kaikkia normaaleja pesukoneille tarkoitettuja pesuaineita:

• jauhemaisia pesuaineita kaikille kuitutyypeille,
• jauhemaisia pesuaineita aroille kuiduille (enintään 60 °C) ja villalle,
• nestemäisiä pesuaineita, mieluiten alhaisen lämpötilan pesuohjelmissa (enintään 60 °C) kaikille kuitutyypeille, tai villavaatteiden erikoispesuaineita.

Pesu- ja lisääaineet annostellaan oikeaan lokeroon ennen pesuohjelman käynnistämistä.

Jos käytät pesujauhe- tai pesunestetiivisteitä, valitse ilman esipesua oleva ohjelma.

Pesukoneessa on kierrätysjärjestelmä, joka mahdollistaa pesuainetiivisteen optimaalisen käytön.

Kaada nestemäinen pesuaine lokeroon, jossa on merkintä Ljuli ennen pesuohjelman käynnistämistä.

Huuhteluaineet ja tärkki annostellaan lokeroon, jossa on merkintä ähen pesuohjelman käynnistämistä.

Noudata tuotteen valmistajan annosteluohjeita. Älä annostele ainetta yli pesuainelokerikon MAX-merkin.

Pesuaineen määrä

Pesuaineen tyyppi ja määrä riippuu kuitutyypistä, täyttömäärästä, pyykin likaisuudesta ja veden kovuudesta.

Veden kovuus luokitellaan niin sanottujen kovuusasteiden mukaisesti. Paikkakuntasi vedenkovuustiedot ovat saatavilla vesiyhtiöstä tai paikalliselta viranomaiselta.

Noudata tuotteen valmistajan annosteluohjeita.

Vedenkovuusasteet

Noudata tuotteen valmistajan annosteluohjeita.

Taso	Ominaisuus	Asteet
		Saksalainen°dH	Ranskalainen°T.H.
1 0-7	0-15pehmeä
2 8-14	16-25keskitaso
3 15-21	26-37kova
4 > 21	>37erittäin kova

Käytä vähemmän pesuainetta, jos:

• peset pienen määrän pyykkiä,
  ●pyykki on vain vähän likaista,
• pesussa muodostuu paljon vaahtoa.

Ennen käyttöönottoa

VAROITUS!

Tarkista, että sähkö- ja vesiliitännät on suoritettu asennusohjeiden mukaisesti.

Tärkeää!

Poista polystyreenisuojus tai muu suojamateriaali rummusta.

Tärkeää!

On suositeltavaa kaataa 2 litraa vettä varsinaisen pesun pesuainelokeroon 🐎, jotta EKO-venttiili aktivoituu. Käynnistä sen jälkeen valko- ja kirjopesuohjelma 95 °C ilman pyykkiä, jotta rumpuun ja putkistoon valmistuksen yhteydessä mahdollisesti jääneet aineet poistuvat. Annostele pesuainelokerikkoon puolet pesuaineen määrästä ja käynnistä kone.

Päivittäinen käyttö

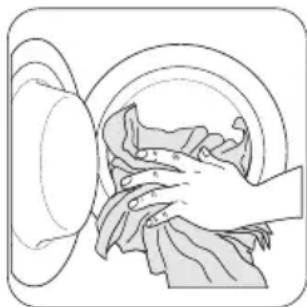

Laita pyykki koneeseen

Avaa luukku vetämällä luukun kahvasta varovasti ulospäin. Laita pyykki koneeseen yksi vaatekappale kerrallaan ja ravistele

vaatteet mahdollisimman hyvin. Sulje luukku.

Pesuaineen ja huuhteluaineen annostelu

Vedä pesuainelokerikko kokonaan auki. Annostele tarvittava määrä pesuainetta varsinaisen pesun lokeroon jäljos haluat myös suorittaa esipesun tai tahranpoiston, annostele pesuainetta lokeroon, jossa on merkintä

Annostele huuhteluainetta tarvittaessa lokeroon, jossa on merkintä (huuhteluainetta ei saa annostella yli lokerossa olevan MAX-merkin). Sulje lokero huolellisesti.

Pesuohjelman valitseminen ohjelmanvalitsimella (1)

Käännä ohjelmanvalitsin haluamasi ohjelman kohdalle.

Painikkeen 5 vihreä merkkivalo alkaa vilkkua. Ohjelmanvalitsinta voi kääntää joko myötä- tai vastapäivään.

Asento «O» on ohjelman nollaus ja virran katkaisminen laitteesta.

Ohjelman lopussa ohjelmanvalitsin täytyy kääntää asentoon « O », jolloin virta katkeaa koneesta.

! HUOMIO!

Jos ohjelmanvalitsin käännetään toiseen asentoon koneen toiminnan aikana, punainen painikkeen 5 merkkivalo vilkkuu 3 kertaa osoittaen väärän valinnan. Valittu ohjelma ei käynnisty.

Valitse toiminto linkousnopeus tai rypistymisen esto painikkeella 2

Vastaava merkkivalo syttyy.

Kun ohjelma valitaan, ohjelmalle sallitun maksimilinkouksen merkkivalo syttyy (kohdassa Ohjelmataulukko näkyy suurin sallittu nopeus).

Valitse haluamasi lisätoiminnot painikkeilla 3 ja 4

Voit yhdistellä eri toimintoja ohjelmasta riippuen.

Lisätoiminnot valitaan pesuohjelman valitsemisen jälkeen, ennen painikkeen 5 painamista.

Lisätoimintojen yhteensopivuus pesuohjelmien kanssa on esitetty kohdassa Ohjelmataulukko.

Ohjelman käynnistäminen painikkeella 5

Käynnistä valitsemasi ohjelma painamalla tätä painiketta. Vastaava vihreä merkkivalo lakkaa vilkkumasta.

Ohjelmankulun näytössä syttyy merkkivalo A. Se osoittaa, että kone aloittaa toiminnan ja luukku on lukittu.

Tärkeää!

Jos valitset lisätoiminnon, joka ei sovi valitulle pesuohjelmalle, painikkeen punainen merkkivalo vilkkuu 3 kertaa.

Tällä lisätoiminnolla voit asettaa pesuohjelman käynnistymään 3, 6 tai 9 tuntia myöhemmin.

Painamalla painiketta useamman kerran voit valita haluamasi viiveajan. Vastaava merkkivalo syttyy.

Lisätoiminto on valittava ohjelman asettamisen jälkeen ja ennen kuin painat painiketta 5.

Ajastetun ohjelman peruuttaminen:

Ajastuksen voi peruuttaa milloin tahansa ennen painikkeen 5 painamista.

Jos olet jo painanut painiketta 5 ja haluat peruuttaa ajastuksen, toimi seuraavasti:

• Aseta pesukone taukotilaan painikkeella 5.
- Paina kerran painiketta 7, valitun viiveajan merkkivalo sammu.
- Käynnistä ohjelma uudelleen painamalla uudestaan painiketta5.

Tärkeää!

• Voit muuttaa valittua viiveaikaa vasta sen jälkeen, kun olet kääntänyt ohjelmanvalitsimen asentoon «O» ja valinnut ohjelman uudelleen.
• Luukku on lukittu viiveen aikana. Jos haluat avata luukun, aseta pesukone ensin taukotilaan painamalla painiketta 5 ja odota sen jälkeen muutama minuutti ennen kuin avaat luukun. Sulje luukku ja paina uudelleen painiketta 5.

Huom!

Ajastusta ei voi valita yhdessä ohjelman TYHJENNYS kanssa.

Lisätoiminnon tai käynnissä olevan ohjelman muuttaminen

Kaikkiin lisätoimintoihin voidaan tehdä muutoksia, ennen kuin kone on aloittanut vaiheen.

Ennen kuin voit tehdä muutoksia, keskeytä ohjelma painamalla painiketta 5.

Käynnissä olevan ohjelman muuttaminen on mahdollista vain nollaamalla ohjelma. Käännä ohjelmanvalitsin ensin asentoon « O », ja sen jälkeen uuden ohjelman kohdalle. Käynnistä uusi ohjelma painamalla uudelleen painiketta 5.

Vettä ei tyhjennetä koneesta.

Ohjelman keskeyttäminen

Keskeytä käynnissä oleva ohjelma painamalla painiketta 5. Vastaava merkkivalo alkaa vilkkua. Käynnistä ohjelma uudelleen painamalla uudestaan painiketta.

Pesuohjelman peruuttaminen

Käännä ohjelmanvalitsin asentoon «O» käynnissä olevan ohjelman peruuttamiseksi. Sen jälkeen voit valita uuden ohjelman.

Luukun avaaminen ohjelman käynnistymisen jälkeen

Aseta pesukone aluksi taukotilaan painamalla painiketta 5.

Luukun voi avata muutaman minuutin kuluttua.

Jos kone jo lämmittää vettä ja veden taso on luukun alaosan korkeudella, luukkua ei voi avata.

Jos luukku ei avaudu, mutta se on välttämättä saatava auki, pesukoneesta on katkaistava virta kääntämällä ohjelmanvalitsin asentoon «O». Luukku avautuu muutaman minuutin kuluttua

(huomioi vedenpinnan taso ja lämpötila!).

Tämän toimenpiteen jälkeen ohjelma on asetettava ja lisätoiminnot valittava uudelleen. Paina lopuksi painiketta 5.

Ohjelman lopussa

Ohjelma päättyy automaattisesti.

Merkkivalo painikkeessa 5 sammuu ja vaiheen merkkivalo C syttyy. Muutaman minuutin kuluttua luukun voi avata.

Jos rummussa on vettä ohjelman päätyttyä, tyhjennä vesi seuraavalla tavalla:

• Käännä ohjelmanvalitsin asentoon «O»
• valitse TYHJENNYS- tai LINKOUS- ohjelma
• alenna tarvittaessa linkousnopeutta vastaavalla painikkeella
  • paina painiketta 5

Ohjelman päätyttyä käännä ohjelmanvalitsin asentoon « O», jolloin virta katkeaa koneesta.

Ota pyykki koneesta ja tarkista, että rumpu on tyhjä. Jos et pese toista koneellista, sulje vesihana.

Jätä luukku auki, jotta rumpu tuulettuu.

Huolto ja puhdistus

Tärkeää!

Laite ON KYTKETTÄVÄ irti verkkovirrasta, ennen kuin voit suorittaa mitään puhdistus- tai huoltotöitä.

Kalkinpoisto

Vesijohtovesi sisältää yleensä kalkkia. Pesukone on hyvä puhdistaa vedenpehmennysjauheella säännöllisin väliajoin. Suorita puhdistus erillään pyykinpesusta ja noudata pehmennysaineen valmistajan ohjeita. Tällä tavoin voit välttää kalkkikerääntymien muodostumisen.

Huoltopesu

Kun pesukoneessa pestään pyykkiä alhaisen lämpötilan ohjelmilla, rummun sisälle voi kerääntyä jäämiä.

Huoltopesu on suositeltavaa suorittaa säännöllisin väliajoin.

Huoltopesun suorittaminen:

●Rummussa ei saa olla pyykkiä.

- Valitse korkeimman lämpötilan valko/kirjopesuohjelma.

- Käytä normaali määrä pesuainetta. Pesuaineen on oltava jauhemaista ja biologisesti hajoavaa.

Ulkoinen puhdistus

Käytä laitteen ulkopintojen puhdistuksessa vain mietoa puhdistusainetta ja vettä ja kuivaa lopuksi huolellisesti.

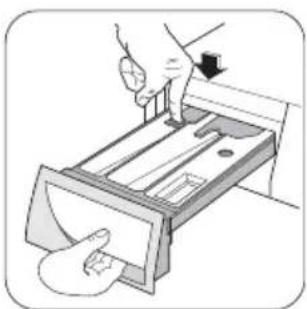

Pesuainelokerikon puhdistaminen

Pesuaineen ja lisääineiden lokerot on puhdistettava säännöllisesti.

Lisäainelokeron voi irrottaa puhdistamisen helpottamiseksi.

Irrota lokerikko painamalla salpaa alaspäin ja vedä lokerikko ulos. Huuhtele lokerikko juoksevan veden alla ja poista kaikki kerääntynyt pesujauhe.

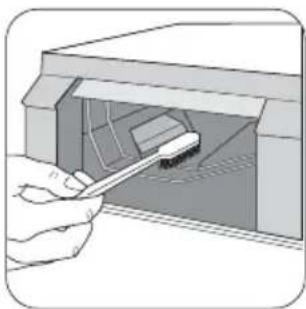

Kotelosyvennyksen puhdistaminen

Irrotettuasi lokerikon puhdista kotelosyvennys pienen harjan avulla varmistaen, että kaikki pesujauheen jäämät poistuvat syvennyksen ylä- ja alaosasta. Laita lokerikko takaisin

paikalleen ja käynnistä huuhteluohjelma ilman pyykkiä.

Pumpun puhdistaminen

Pumppu on tarkistettava, jos

- kone ei poista vettä ja/tai ei linkoa

-tyhjennyksen aikana kuuluu epätavallista ääntä, joka voi johtua pikkuesineistä, kuten hakaneulat, kolikot tms., jotka tukkivat pumpun.

Toimi seuraavasti:

●Kytke laite irti verkkovirrasta.

- Odota tarvittaessa, että vesi on jäähtynyt.

●Aseta astia pumpun viereen ja valuta mahdollinen vesi astiaan.

- Irrota hätätyhjennysletku kiinnikkeestään, laita

sen pää astiaan ja irrota tulppa.

- Kun vettä ei enää tule, kierrä pumpun kansi auki ja ota se pois paikaltaan. Pidä aina lattiapyyhe lähettyvillä mahdollisen veden kuivaamiseksi avatessasi kantta.

• Poista esineet pumpun siipipyörästä pyörittämällä sitä.
• Kiinnitä tulppa takaisin hätätyhjennysletkun päähän ja aseta letku takaisin paikalleen.

• Kierrä pumpun suojakansi kunnolla kiinni.
  ●Sulje pumpun luukku.

Tärkeää!

Kun ohjelma on käynnissä, pumpun sisällä voi olla kuumaa vettä valitusta ohjelmasta riippuen. Älä koskaan irrota pumpun kantta pesuohjelman aikana, vaan odota, kunnes ohjelma on päättynyt ja vesi on tyhjennetty. Kun kiinnität kannen takaisin paikalleen, varmista, että se on kunnolla kiinni, jotta koneen sisältä ei vuoda vettä eivätkä pikkulapset pysty irrottamaan sitä.

Tulovesisihdin puhdistaminen

Jos vesi on erittäin kovaa ja sisältää kalkkia, tulovesisihti voi tukkeutua. Sen vuoksi sihti on puhdistettava säännöllisin väliajoin.

Sulje vesihana. Ruuvaa vedenottoletku irti. Puhdista sihti jäykällä harjalla.

Kiinnitä vedenottoletku takaisin paikalleen.

Suojeltava jäätymiseltä

Seuraavat varotoimenpiteet on suoritettava, jos kone altistuu alle 0 °C:n lämpötilalle.

●Sulje vesihana.
•Ruuvaa vedenottoletku irti.
- Laita hätätyhjennysletkun ja vedenottoletkun päät lattialle astiaan ja anna veden valua ulos.
- Kiinnitä vedenottoletku paikalleen. Sulje hätätyhjennysletkun tulppa ja aseta hätätyhjennysletku takaisin paikalleen.
- Kun käytät konetta seuraavan kerran, varmista, että ympäristön lämpötila on yli 0 °C.

Tärkeää!

Aina kun tyhjennät veden hätätyhjennysletkulla, varsinaisen pesun lokeroon on kaadettava kaksi litraa vettä, jonka jälkeen käynnistetään tyhjennysohjelma. Tämä toimenpide aktivoi EKOVENTTIILIN, joka estää sen, että osa pesuaineesta jää käyttämättä seuraavassa pesussa.

Hätätyhjennys

Jos vesi ei poistu koneesta, tyhjennä kone seuraavalla tavalla:

• Irrota pistoke pistorasiasta.
  ●Sulje vesihana.
• Odota tarvittaessa, että vesi on jäähtynyt.
  ●Avaa pumpun luukku.
• Aseta lattialle astia ja laita hätätyhjennysletkun pää astiaan. Irrota letkun tulppa. Veden tulisi valua astiaan painovoiman avulla. Kun astia on täynnä, kiinnitä tulppa takaisin letkuun. Tyhjennä astia. Toista toimenpide, kunnes vettä ei enää tule.
• Puhdista pumppu tarvittaessa edellä annettuja ohjeita noudattaen.
• Kiinnitä tulppa hätätyhjennysletkun päähän ja laita letku takaisin paikalleen.
• Kierrä pumpun suojakansi kiinni ja sulje luukku.

Käyttöongelmat

Tärkeää!

Jotkut ongelmat johtuvat yksinkertaisten huoltotoimenpiteiden tai tarkistusten laiminlyönnistä, ja ne voidaan poistaa helposti ilman huoltomiehen apua. Tarkista alla olevan taulukon kohdat ennen kuin soitat huoltoon.

Koneen toiminnan aikana on mahdollista, että punainen merkkivalo painikkeen 5 kohdalla vilkkuu osoittaen, että kone ei toimi.

Kun ongelma on poistettu, käynnistä ohjelma uudelleen painikkeella 5. Jos ongelma ei tarkistuksista huolimatta poistu, ota yhteys valtuutettuun huoltoliikkeeseen.

Häiriö Mahdollinen syy / latkaisu
Pesuohjelma ei käynnisty:	Luukku ei ole kiinni. (Punainen merkkivalo vilkkuu)●Sulje luukku kunnolla.Pistoke ei ole kunnolla kiinni pistorasiassa.●Kiinnitä pistoke pistorasiaan.Pistorasiaan ei tule virtaa.●Tarkista asunnon sähköjärjestelmä.Päävirtasulake on palanut.●Vaihda sulake.Ohjelmanvalitsin ei ole oikeassa asennossa eikä painiketta 5 ole painettu.●Käännä ohjelmanvalitsinta ja paina uudelleen painiketta 5.Painike 7 on valittu.●Jos haluat pestä pyykin heti, peruuta ajastus
Kone ei ota vettä:	Vesihana on kiinni. (Punainen merkkivalo vilkkuu)●Avaa vesihana.Vedenottoletku on litistynyt tai mutkalla. (Punainen merkkivalo vilkkuu)●Tarkista vedenottoletkun liitäntä.Vedenottoletkun sihti on tukossa. (Punainen merkkivalo vilkkuu)●Puhdista vedenottoletkun sihti.Luukku ei ole kunnolla kiinni. (Punainen merkkivalo vilkkuu)●Sulje luukku kunnolla.
Häiriö Mahdollinen syy / ratkaisu
Kone täyttyy ja tyhjenee sen jälkeen heti:	Tyhjennysletkun pää on liian matalalla.●Lue ohjeet kohdasta Veden tyhjentäminen.
Kone ei poista vettä ja/tai ei linkoa:	Tyhjennysletku on litistynyt tai mutkalla. (Punainen merkkivalo vilkkuu)●Tarkista tyhjennysletkun liitäntä.Pumppu on tukossa. (Punainen merkkivalo vilkkuu)●Puhdista pumppu.Pyykki ei ole jakautunut tasaisesti rumpuun.●Jaa pyykkiä paremmin rummussa.Tyhjennyksen esto on valittu.●Peruuta valinta.●Valitse toiminto tyhjennys tai linkous.
Lattialla on vettä:	Pesuainetta on käytetty liikaa tai pesuaine on sopimatonta (liian paljon vaahtoavaa).●Vähennä pesuaineen määrää tai käytä toista pesuainetta.Tarkista, että vedenottoletkun liittimet eivät vuoda. Tätä ei ole aina helppo tarkistaa, koska vesi valuu letkun pintaa alaspäin. Kokeile, onko letku märkä.●Tarkista vedenottoletkun liitäntä.Vedenottoletku on vaurioitunut.●Vaihda tilalle uusi letku.Hätätyhjennysletkun tulppaa ei ole kiinnitetty takaisin pumpun puhdistamisen jälkeen.●Kiinnitä tulppa takaisin hätätyhjennysletkun päähän ja aseta letku takaisin paikalleen.
Pesutulos ei ole tyydyttävä:	Pesuainetta on käytetty liian vähän tai pesuaine on sopimatonta.●Lisää pesuaineen määrää tai käytä toista pesuainetta.Pinttyneitä tahroja ei ole käsitelty ennen pesua.●Käsittele vaikeat tahrat tahranpoistoaineella.Pesuohjelmalle ei ole valittu oikeaa lämpötilaa.●Tarkista, onko lämpötila oikea.Liikaa pyykkiä.●Laita rumpuun vähemmän pyykkiä.
Luukku ei aukea:	Ohjelma on edelleen käynnissä.●Odota, että ohjelma päättyy.Luukun lukkoa ei ole avattu.●Odota kunnes luukku avautuu.Rummussa on vettä.●Valitse tyhjennys tai linkous ja tyhjennä vesi koneesta.
Kone tärisee tai käyntiääni on kova:	Kuljetustukia ja pakkausmateriaaleja ei ole poistettu.●Tarkista, että laite on asennettu oikein.Jalkoja ei ole säädetty.●Tarkista, että laite on tasapainotettu kunnolla.Pyykki ei ole jakautunut tasaisesti rumpuun.●Jaa pyykkiä paremmin rummussa.Rummussa on mahdollisesti vain vähän pyykkiä.●Laita koneeseen enemmän pyykkiä.
Linkous alkaa myöhään tai kone ei linkoa lainkaan:	Elektroninen epätasapainon tunnistusjärjestelmä estää linkouksen, koska pyykki ei ole jakautunut tasaisesti rumpuun. Kone yrittää levittää pyykkiä rummussa kääntämällä rumpua vastakkaiseen suuntaan. Kone voi tehdä näin useita kertoja ennen kuin epätasapaino korjautuu ja normaali linkous voi alkaa. Jos pyykki on vielä 10 minuutin kuluttua liian paljon epätasapainossa, kone ei linkoa lainkaan. Tässä tapauksessa pyykki on levitettävä käsin rummun sisällä ja linkous on valittava uudelleen.●Jaa pyykkiä paremmin rummussa.
Koneesta kuuluu epätavallista ääntä	Koneen moottorista kuuluva ääni on erilainen kuin perinteisissä pesukoneiden moottoreissa. Uusi moottorityyppi käynnistyy pehmeämmin varmistaaen pyykin tasaisemman jakautumisen rummun sisälle sekä koneen paremman tasapainon.
Rummussa ei näy vettä	Uuden teknologian mukaiset pesukoneet toimivat erittäin taloudellisesti käyttäen hyvin vähän vettä ilman, että sillä on vaikutusta suorituskykyyn.

Jos ongelmaan ei löydy ratkaisua, ota yhteys valtuutettuun huoltoliikkeeseen. Ennen kuin soitat huoltoon, merkitse muistiin laitteen mallinumero, sarjanumero ja ostopäivä: Huoltoliike tarvitsee nämä tiedot.

Tekniset tiedot

Mitat Leveys 60 cm	KorkeusSyvyys (luukku mukaan lukien)		85 cm63 cm
Sähköliitäntä Jännite - Kokonaisteho - Sulake	Sähköliitännän tiedot on merkitty pesukoneen luukun sisäreunassa olevaan arvokilpeen
Vedenpaine Minimi 0,05 MPa	Maksimi		0,8 MPa
Maksimitäyttömäärä 6 kg	Puuvilla
Linkousnopeus	Maksimi	1400 rpm (ZWG 5145)1600 rpm (ZWG 5165)

Kulutustiedot

Ohjelma	Energiankulutus (kWh)	Veden kulutus (litraa)	Ohjelman kesto
Puuvilla 95°	2.0 61		135
Puuvilla 60° Eco 1.02		54	155
Puuvilla 60°	1.3	58	120
Tekokuidut 60°	1.0	54	90
Tekokuidut 40° Siliävät	0.35 60		90
Hienopesu 40°	0.55 60		65
Villa 40°	0.4 53		60
Käsinpesu 30°	0.25	53	55
Huuhtelu	0.1	42	45
Tyhjennys	-	-	2
Linkous -		-	10

Tiedot

Tämän taulukon sisältämät kulutustiedot ovat ainoastaan suuntaa-antavia, sillä arvot voivat vaihdella pyykin määrän ja tyypin, tuloveden lämpötilan ja ympäristön lämpötilan mukaisesti. Tiedot viittaavat kunkin pesuohjelman korkeimpiin lämpötiloihin.

(*) PUUVILLA 60° Säästö, täyttömäärällä 6 kg, on energiatarran tietojen viiteohjelma, standardin ETY 92/75 mukaisesti.

Asennusohjeet

Pakkauksen purkaminen

Kaikki laitteen sisällä olevat pakkausmateriaalit on poistettava ennen laitteen käyttämistä.

Säilytä kaikki kuljetussuojukset tallessa, jotta niitä voidaan käyttää mahdollisen kuljetuksen yhteydessä.

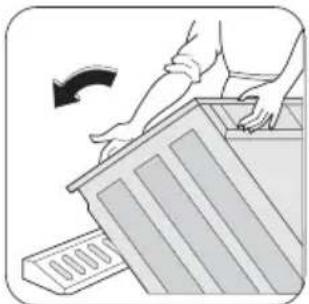

1. Poistettuasi kaikki pakkausmateriaalit aseta kone varovasti takaosansa varaan ja poista polystyreenialusta.
2. Irrota virtajohto ja tyhjennysletku laitteen takana olevista letkunpidikkeistä.

1. Avaa ruuviavaimella ja irrota takana keskellä oleva pultti A.
2. Avaa ja irrota kaksi isoa takapulttia B sekä kuusi pienempää pulttia C.

1. Irrota kannatin D, laita paikalleen kuusi pienempää pulttia C ja vedä ulos muovitulppa E.

1. Avaa luukku ja ota vedenottoletku rummusta. Irrota polystyreenisuojus, joka on kiinnitetty teipillä luukun tiivisteseen.
2. Työnnä ylempään pikkureikään ja kahteen isompaan reikään muovitulpat, jotka on pakattu käyttöohjeen pussiin.

Sijoittaminen

Asenna laite tasaiselle, kovalle lattialle. Tarkista, ettei ilmankierto esty koneen ympärillä mattojen tai vastaavien vuoksi. Tarkista, että kone ei kosketa seinää tai viereisiä kaappeja. Tasapainota pesukone säätämällä jalkoja. Kierrejalat saattavat olla tiukat säätää, sillä niissä on itsekierteittävä ruuvi, mutta koneen on EHDOTTOMASTI oltava tasapainossa ja vakaasti paikallaan.

Voit suorittaa säädön tarvittaessa ruuviavaimella. Kun kone on hyvin tasapainotettu, se ei tärise, pidä ääntä eikä liiku paikaltaan toiminnan aikana. Älä yritä tasata lattian epätasaisuutta pahvin, puunpalojen tai vastaavien avulla.

Tarkista tasapaino tarvittaessa vesivaa'an avulla.

Vesiliitäntä

Toimitettu vedenottoletku on koneen rummun sisällä. Älä käytä entisen koneesi letkua veden ottamiseen.

1. Avaa luukku ja ota vedenottoletku esille.

1. Liitä letku ja kulmaliitos koneeseen.

Tärkeää!

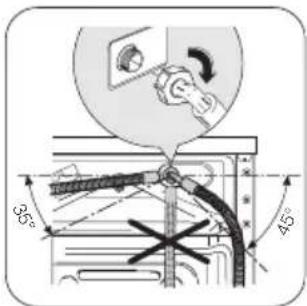

Älä aseta vedenottoletkua alaspäin. Aseta letkun kulma vasemmalle tai oikealle vesihanan sijainnista riippuen.

1. Aseta letku oikein löysäämällä rengasmutteri. Kun letku on paikallaan, muista kiristää rengasmutteri uudelleen vuotojen välttämiseksi.

1. Liitä letku hanaan, jossa on 3/4" kierteitys. Käytä aina koneen mukana toimitettua letkua.

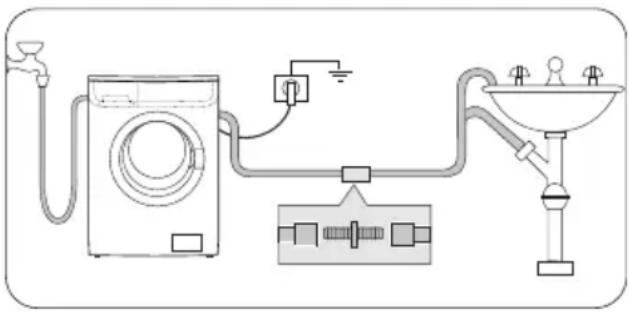

Veden tyhjentäminen

Poistoletkun pää voidaan kiinnittää:

Taivuttamalla altaan reunan yli koneen mukana toimitetun muovisen letkunpidikkeen avulla. Tässä tapauksessa on varmistettava, ettei letku pääse irtoamaan veden

tyhjennyksen yhteydessä. Letku voidaan sitoa hanaan narunpätkällä tai kiinnittää seinään.

Altaan poistoputken haaraan. Putken haaran on oltava viemärin yläpuolella siten, että taivutus on vähintään 60 cm maan yläpuolella.

Suoraan viemäriputkeen, joka on vähintään 60 cm:n ja korkeintaan 90 cm:n korkeudella. Poistoletkun päässä on aina oltava ilmarako, toisin sanoen viemäriputken sisähalkaisijan on oltava suurempi kuin poistoletkun ulkohalkaisija.

Poistoletku ei saa olla mutkalla.

Sähköliitäntä

Tämä laite käyttää 230 voltin verkkovirtaa, yksivaihe, taajuus 50 Hz.

Tarkista, että asuntosi sähköjärjestelmä kestää vaaditun maksimikuorman (2,2 kW) huomioiden myös muut käytössä olevat sähkölaitteet.

Tärkeää!

Kytke laite maadoitettuun pistorasiaan.

Valmistaja ei vastaa millään tavalla vaurioista tai henkilövahingoista, jotka ovat aiheutuneet edellä esitettyjen turvallisuusohjeiden laiminlyönnistä.

Jos laitteen virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutetussa huoltoliikkeessä.

Huom

Tarkista asennuksen jälkeen, että huoltomekaanikko pääsee helposti käsiksi laitteeseen mahdollisessa korjaustilanteessa.

Ympäristönsuojelu

Pakkausmateriaalit

Materiaalit, joissa on merkintä ovat kierrätyskelpoisia.

PE<=polyetyleeni

PS<=polystyreeni

PP<=polypropyleeni

Nämä materiaalit voi kierrättää viemällä ne asianmukaisiin keräyssäiliöihin.

Vanha laite

Toimita käytöstäpoistettu laite asianmukaiseen keräyspisteeseen. Huolehdi ympäristöstäsi!

Laitteessa tai sen pakkauksessa oleva symboli tarkoittaa, että laitetta ei saa käsitellä tavallisena kotitalousjätteenä. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkalaitteiden keräys- ja kierrätyspisteeseen. Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, jotka saattaisivat aiheutua jätteiden asiattomasta käsittelystä. Lisätietoja tuotteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla kaupungin- tai kunnanvirastosta, paikallisesta jätehuoltoliikkeestä tai liikkeestä, josta tuote on ostettu.

Ympäristönsuojeluohjeita

Noudata näitä ohjeita säästääksesi vettä, energiaa ja luontoa:

• Normaalilikaisen pyykin pesussa ei tarvita esipesua, jolloin voidaan säästää pesuainetta, vettä ja aikaa (myös luonto säästyy!).
• Kone toimii taloudellisemmin, kun täytät rummun täyteen.
• Tahrat ja paikalliset likakohdat voidaan poistaa asianmukaisella esikäsittelyllä. Tällöin pyykin voi pestä alhaisemmassa lämpötilassa.
• Annostele pesuaine veden kovuuden, pyykin likaisuuden ja pyykin määrän mukaisesti.
