HL-DT108-37 - Skruvdragare Cotech - Gratis bruksanvisning och manual

Produkttyp	Sladdlös skruvdragare
Varumärke	Cotech
Modell	HL-DT108-37
Spänning	3,6 V
Batterityp	Li-jon
Batterikapacitet	1,5 Ah
Laddningstid	3-5 timmar
Tomgångsvarvtal	200 rpm
Max vridmoment	5 Nm
Chuckstorlek	1/4 tum sexkant
Bitsförvaring	Inbyggd i handtaget
LED-lampa	Ja
Framåt/Bakåt	Ja
Vikt	0,35 kg
Mått (L x B x H)	20 x 5 x 18 cm
Höljesmaterial	ABS-plast
Medföljande tillbehör	6 bits, USB-laddkabel, manual
Underhåll	Torka med torr trasa; förvara torrt
Säkerhetsfunktioner	Överbelastningsskydd, spärrmekanism
Utbytbara delar	Bits, batteri (inbyggt)
Reparationsmöjlighet	Ej användarservicebar; kontakta servicecenter
Allmän information	Kompakt design för hemmafixar-projekt

Vanliga frågor - HL-DT108-37 Cotech

Hur laddar jag skruvdragaren?

Anslut den medföljande USB-kabeln till laddningsporten på handtaget och sätt i en USB-strömkälla som en dator, powerbank eller väggadapter. LED-indikatorn lyser rött under laddning och blir grön när den är fulladdad. Laddningstiden är cirka 3-5 timmar.

Vad är maximalt vridmoment för HL-DT108-37?

Det maximala vridmomentet är 5 Nm, lämpligt för lätta skruvuppgifter som att montera möbler eller dra skruvar i trä och gips.

Kan jag använda skruvdragaren medan den laddas?

Nej, skruvdragaren kan inte användas under laddning. Den är endast avsedd att användas när den är frånkopplad från laddaren.

Hur ändrar jag rotationsriktning?

Använd skjutreglaget för framåt/bakåt ovanför avtryckaren. Skjut åt vänster för framåt (dra åt) och åt höger för bakåt (lossning). Se alltid till att verktyget stannat innan du ändrar riktning.

Vilka typer av bits är kompatibla?

Skruvdragaren använder standard 1/4 tums sexkantsbits. Den levereras med 6 bits (stjärn- och spårbits) som förvaras i handtaget. Du kan använda längre eller kortare sexkantsbits från andra set.

Hur vet jag när batteriet är svagt?

När batteriet är svagt kommer LED-lampan att bli svagare eller skruvdragaren slutar fungera. Ladda enheten omedelbart. Det finns en röd LED-indikator som visar laddningsstatus.

Är batteriet utbytbart?

Batteriet är inbyggt och kan inte bytas av användaren. Om batteriet går sönder, kontakta Cotechs servicecenter för reparation eller utbyte.

Hur rengör och underhåller jag skruvdragaren?

Rengör utsidan med en mjuk, torr trasa. Använd inte vatten eller lösningsmedel. Förvara svalt och torrt. Kontrollera bits för slitage och byt ut om de är skadade. Överbelastningsskyddet aktiveras om motorn belastas; låt verktyget svalna innan du fortsätter.

Vad ska jag göra om skruvdragaren blir varm under användning?

Om verktyget blir varmt kan det vara överbelastat. Släpp avtryckaren och låt den svalna i några minuter. Minska arbetsbelastningen eller använd en skruvdragare med högre vridmoment för tunga uppgifter.

Kan jag använda skruvdragaren för borrning?

Nej, denna skruvdragare är endast avsedd för skruvdragning. Den är inte lämplig för att borra hål. Använd en riktig borrmaskin för borrning.

BRUKSANVISNING HL-DT108-37 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-uppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddningsbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. SPARA DESSA INSTRUKTIONER.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickpropen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.

d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget.

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddningsbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddningsbara handverktyg endast tillsammans med därför ämnade batterier. Användning av annat batteri kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från en batteripol till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka från batteriet; undvik kontakt. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök dessutom läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Kompletterande säkerhetsinstruktioner för batterier och laddare

1. Försök aldrig att öppna ett batteri.
2. Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 40 °C.
3. Ladda batteriet endast i temperaturer mellan 4 °C – 40 °C.
4. Utsätt aldrig batteriet eller laddaren för vatten.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid hörselskydd.

Använd alltid skyddsglasögon.

Endast för inomhusbruk.

Produktbeskrivning

1. Nyckellös chuck
2. Vred för vridmoment
3. Omkopplare för höger-/vänstergång
4. Strömbrytare (steglös)
5. Batterilås
6. Batteri

Laddning

Observera:

• Batteriet är inte fulladdat vid leverans.
• Ladda batteriet fullt innan du använder borrmaskinen för första gången.
  • Normal laddtid är 3-5 timmar.

• Batteriet när inte full kapacitet innan det har varit fullt uppladdat 5 gånger.

• Tryck in batterilåsen på batteriets sidor och dra batteriet ur borrmaskinen.

• Placera batteriet i laddaren. Batteriet passar bara på ett sätt.
• Den röda och den gröna lysdioden på laddaren är tända medan batteriet laddas.
• Batteriet är fulladdat när den röda lysdioden slocknat.

Inställningar

Höger-/vänstergång

Välj höger- eller vänstergång med omkopplaren (3). Om omkopplaren ställs i mittenläge kan apparaten inte startas. Chicken måste vara helt stilla när du skiftar rotationsriktning.

Vridmoment

Maskinen har en justerbar koppling för inställning av lämpligt vridmoment med vredet. Vid rätt inställning släpper maskinen vid förinställt vridmoment för att undvika att skruven dras för långt in eller för att förhindra skada på maskinen. Inställningen beror på skruvtyp och skruvstorlek samt använt material. Börja alltid på lägsta vridmoment och öka stegvis. Vid borrning skall vredet ställas i borrläget.

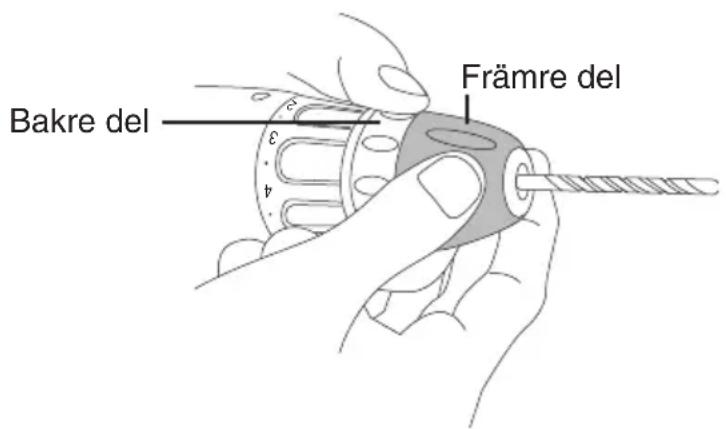

Byte av borr eller bits

Håll fast den bakre delen med ena handen och vrid den främre delen med den andra handen för att dra åt eller lossa.

Se noga till att borren sitter ordentligt fast mitt i chucken.

Användning

Starta och stanna maskinen genom att trycka in och släppa strömbrytaren (4). Maskinen är utrustad med steglös varvtalsreglering, vilket är utmärkt speciellt vid skruvdragning. Ju mer du trycker in avtryckaren, desto högre blir varvtalet. Efter en längre tids arbete med lågt varvtal bör man låta motorn gå med max. varvtal i ca 3 min. för att kyla ner motorn.

Råd och tips om borning

• Vid borning i glatta material, t.ex. klinker, bör du sätta en kraftig tejpbit där du ska borra så att borren inte glider åt sidan när du ska borra.
• Vid borrning i metall bör du först använda en körnare och göra en liten grop där du ska borra. Denna lilla grop fixerar sedan borren på rätt ställe så att den inte glider åt sidan när du ska borra.
• Vid borrning i metall bör du även använda gäng-/skärolja för att spara på verktygen.

Skötsel och rengöring

• Håll alltid motorns ventilationsöppningar fria från spån och skräp.
• Rengör maskinen regelbundet med diskmedel och en fuktig trasa. Undvik starka rengöringsmedel.
• Ladda upp batteriet regelbundet, det mår bäst av att laddas.
• Förvara borrmaskinen i ett torrt och dammfritt utrymme med en temperatur på 5-40 °C.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Varvtal, steglöst 0-550 v/min Ställbart moment 16 steg, max. 10 Nm Nyckellös chuck 10 mm Ljudnivå (Onoggrannhet K:3 dB) LpA: 60 dB(A) LwA: 71 dB(A) Vibrationsvärde (Onoggrannhet K:1,5 m/s²) 0,685 m/s² Batteri 10,8 V, 1,3 Ah litiumjon

Laddare
