HL-DT108-37 - Ruuvinväännin Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton ruuvinväännin
Merkki	Cotech
Malli	HL-DT108-37
Jännite	3.6 V
Akkutyyppi	Li-Ion
Akun kapasiteetti	1.5 Ah
Latausaika	3-5 tuntia
Kuormittamaton nopeus	200 rpm
Maksimivääntömomentti	5 Nm
Istukan koko	1/4 tuuman kuusikulmio
Terän säilytys	Integroitu kahvaan
LED-valo	Kyllä
Eteenpäin/Taaksepäin	Kyllä
Paino	0,35 kg
Mitat (P x L x K)	20 x 5 x 18 cm
Kotelomateriaali	ABS-muovi
Mukana tulevat lisävarusteet	6 terää, USB-latauskaapeli, käyttöohje
Huolto	Pyyhi kuivalla liinalla; säilytä kuivassa paikassa
Turvallisuusominaisuudet	Ylikuormitussuoja, lukitusmekanismi
Vaihdettavat osat	Terät, akku (integroitu)
Korjattavuus	Ei käyttäjän huollettavissa; ota yhteyttä huoltokeskukseen
Yleistä tietoa	Kompakti muotoilu kodin tee-se-itse-töihin

Usein kysytyt kysymykset - HL-DT108-37 Cotech

Kuinka lataan ruuvinvääntimen?

Liitä mukana tuleva USB-kaapeli kahvan latausporttiin ja kytke se USB-virtalähteeseen, kuten tietokoneeseen, powerbankiin tai seinälaturiin. LED-merkkivalo palaa punaisena latauksen aikana ja muuttuu vihreäksi, kun akku on täysin ladattu. Latausaika on noin 3-5 tuntia.

Mikä on HL-DT108-37:n maksimivääntömomentti?

Maksimivääntömomentti on 5 Nm, sopii kevyisiin ruuvaus tehtäviin, kuten huonekalujen kokoamiseen tai ruuvien kiristykseen puuhun ja kipsilevyyn.

Voinko käyttää ruuvinväännintä sen latauksen aikana?

Ei, ruuvinväännintä ei voi käyttää latauksen aikana. Se on suunniteltu käytettäväksi vain irrotettuna laturista.

Kuinka vaihdan pyörimissuuntaa?

Käytä liipaisimen yläpuolella olevaa eteenpäin/taaksepäin -liukukytkintä. Liu'uta sitä vasemmalle eteenpäin (kiristys) ja oikealle taaksepäin (löysennys). Varmista, että työkalu on pysäytetty ennen suunnan vaihtoa.

Millaiset terät ovat yhteensopivia?

Ruuvinväännin käyttää vakiona 1/4 tuuman kuusikulmiohylsyn teriä. Mukana tulee 6 terää (risti- ja litteäpää) kahvassa säilytettävinä. Voit käyttää mitä tahansa pidempiä tai lyhyempiä kuusikulmio teriä muista sarjoista.

Kuinka tiedän, milloin akku on vähissä?

Kun akku on vähissä, LED-valo himmenee tai ruuvinväännin lakkaa toimimasta. Lataa laite välittömästi. Punainen LED-merkkivalo näyttää lataustilan.

Onko akku vaihdettavissa?

Akku on integroitu eikä käyttäjä voi vaihtaa sitä. Jos akku vioittuu, ota yhteys Cotech-huoltokeskukseen korjausta tai vaihtoa varten.

Kuinka puhdistan ja huollan ruuvinväännintä?

Puhdista ulkopinta pehmeällä, kuivalla liinalla. Älä käytä vettä tai liuottimia. Säilytä viileässä, kuivassa paikassa. Tarkista terien kuluneisuus ja vaihda vaurioituneet. Ylikuormitussuoja aktivoituu, jos moottori rasittuu; anna työkalun jäähtyä ennen jatkamista.

Mitä teen, jos ruuvinväännin kuumenee käytön aikana?

Jos työkalu kuumenee, se saattaa olla ylikuormitettu. Vapauta liipaisin ja anna sen jäähtyä muutaman minuutin ajan. Vähennä työmäärää tai käytä suuremman vääntömomentin omaavaa ruuvinväännintä raskaisiin tehtäviin.

Voinko käyttää ruuvinväännintä poraamiseen?

Ei, tämä ruuvinväännin on suunniteltu vain ruuvaukseen. Se ei sovellu reikien poraamiseen. Käytä porakonetta poraustehtäviin.

KÄYTTÖOHJE HL-DT108-37 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Ladattavien käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen.

Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai paristoilla/akulla toimivaa käsityökaluasi. SÄÄSTÄ NÄMÄ OHJEET.

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.

b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.

c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.

d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen, äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Ladattavien käsityökalujen käyttäminen ja huoltaminen

a) Varmista, että laite on sammutettu virtakytkimestä, ennen kuin asennat akun. Jos asennat akun käsityökaluun, jonka virtakytkin on päällä, onnettomuusriski on ilmeinen.
b) Lataa akku ainoastaan valmistajan hyväksymällä laturilla. Tietyntyyppiselle akulle sopiva laturi saattaa aiheuttaa tulipalon, jos sitä käytetään vääräntyyppisen akun lataukseen.
c) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia akkuja. Väärän-tyyppisten akkujen käyttäminen saattaa johtaa onnettomuuteen tai tulipaloon.
d) Kun akkua ei käytetä, sitä tulee säilyttää poissa metalliesineiden ulottuvilta (esim. paperiliittimet, kolikot, avaimet, naulat, tai muut metalliesineet), jotka saattavat muodostaa kontaktin akun napojen välille. Akun napojen oikosulku saattaa aiheuttaa palovammoja tai tulipalon.
e) Akun vahingoittuminen saattaa aiheuttaa akkuhapon vuotamisen; tässä tapauksessa akkuun ei saa koskea. Jos kuitenkin joudut kosketuksiin hapon kanssa, huuhtele kohta vedellä. Mikäli happoa joutuu silmiin, hakeudu lääkäriin. Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.

6) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Akkuja ja laturia koskevia turvallisuusohjeita

1. Älä yritä avata akkua.
2. Älä koskaan säilytä akkua suorassa auringonvalossa tai yli 40 °C:n lämpötiloissa.
3. Akun latauksen sallittu lämpötila-alue on 4 °C – 40 °C
4. Älä altista akkua tai sen laturia vedelle.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje.

Käytä aina kuulosuojaimia.

Käytä aina suojalaseja.

Vain sisäkäyttöön.

Tuotekuvaus

1. Pikaistukka
2. Vääntömomentin säätönuppi
3. Suunnanvaihdon valitsin
4. Virtakytkin (portaaton)
5. Akun lukitus
6. Akku

Lataus

Huom.!

• Pakkauksen akkua ei ole ladattu täyteen.
• Lataa akku täyteen ennen porakoneen ensimmäistä käyttökertaa.
  • Normaali latausaika on 3–5 tuntia.

• Akku saavuttaa täyden kapasiteettinsa vasta kun se on ladattu täyteen 5 kertaa.

• Paina akun sivuilla olevia lukituksia ja vedä akku irti porakoneesta.

• Laita akku laturiin. Akku voidaan laittaa laturiin vain yhdellä tavalla.
• Laturin vihreä ja punainen merkkivalo palavat, kun akku latautuu.
• Akku on ladattu täyteen, kun punainen merkkivalo sammuu.

Asetukset

Suunnanvaihto

Valitse oikea tai vasen suunta valitsimella (3). Jos asetat valitsimen keskiasentoon, laitetta ei voi käynnistää. Istukan tulee olla täysin paikallaan, kun vaihdat suuntaa.

Vääntömomentti

Laitteessa on nuppi, jolla voidaan säätää vääntömomenttia. Kun vääntömomentti on säädetty oikein, laite ei ruuvaa ruuvia liian syvään. Näin estetään myös laitteen vioittuminen. Oikea vääntömomentti riippuu ruuvityypistä, ruuvin koosta sekä materiaalista, johon ruuvataan. Aloita aina alimmalla vääntömomentilla ja lisää portaittain. Porauksen aikana nuppi tulee asettaa porausasentoon.

Poran tai palan vaihtaminen

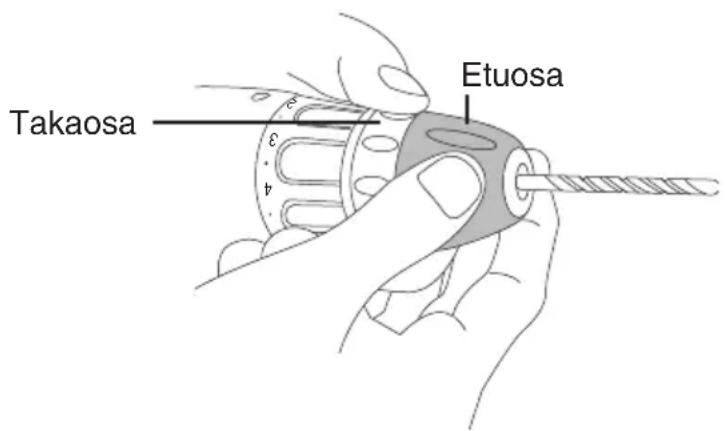

Pidä kiinni takaosasta toisella kädellä ja käännä etuosaa, kun haluat avata tai kiristää istukan.

Varmista, että pora on kunnolla kiinni istukan keskellä.

Käyttö

Käynnistä ja sammuta kone virtakytkintä (4) painamalla ja päästämällä. Koneessa on portaaton kierrosluvun säätö, mikä on erinomainen esimerkiksi ruuvinväännintä käytettäessä. Mitä kovemmin liipaisimesta painetaan, sitä suuremmaksi kierrosluku kasvaa. Jos poraat pitkään alhaisella kierrosluvulla, tulee moottorin antaa käydä täysillä kierroksilla n. 3 minuutin ajan moottorin viilentämiseksi.

Vinkkejä poraukseen

• Kun poraat liukasta pintaa, esim. klinkkeriä, aseta vahva teipinpala porattavaan kohtaan, ettei pora pääse luisumaan pois porauskohdasta.
• Kun poraat metallia, tee aluksi pistepuikolla pieni reikä porauskohtaan. Reikä keskittää poran oikeaan paikkaan niin että se ei pääse liukumaan porattaessa.
• Kun poraat metallia, kannattaa myös käyttää poraus- ja kierreöljyä työkalun säästämiseksi.

Hoito ja puhdistus

• Pidä moottorin tuuletusaukot puhtaina, ja poista mahdolliset purut, roskat ym.
• Puhdista laite säännöllisesti ulkopuolelta kostutetulla liinalla, ja käytä tarvittaessa tiskiainetta. Älä käytä vahvoja puhdistusaineita.
• Lataa akku säännöllisesti. Se toimii parhaiten, kun sitä käytetään ja ladataan!
• Säilytä porakonetta kuivassa ja pölyttömässä tilassa, jonka lämpötila on 5–40 °C.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta.

Tekniset tiedot

Kierrosluku, portaaton 0–550 kierr./min Säädettävä momentti 16-port., maks. 10 Nm Pikaistukka 10 mm Melutaso (Epätarkkuus K:3 dB) LpA: 60 dB(A) LwA: 71 dB(A) Tärinätaso (Epätarkkuus K:1,5 m/s²) 0,685 m/s² Akku 10,8 V, 1,3 Ah litium-ioni

Laturi

Tulojännite 100–240 V \~ 50/60 Hz Lähtöjännite 12,6 V, 400 mA Latausaika 3–5 tuntia
