BRUKSANVISNING 37-9020 Biltema

Denna manual ska läsas före användning och sparas för framtida behov. Var särskilt uppmärksam på säkerhetsföreskrifterna och följande varningar:

FARA! = Hög risk för dödsfall eller allvarlig person-skada.

VARNING! = Risk för dödsfall eller allvarlig person-skada.

OBS! = Risk för mindre personskada.

Med reservation för att bilder och beskrivningar inte är identiska med produkten.

2. TEKNISKA SPECIFIKATIONER

Batterityp:....Laddningsbart, kapslat litiumbatteri

Batterikapaciet: 8100 mAh

Batterispänning: .....12 V—

Startström: .....600 A (max) 250 A (nom).

Laddspänning:....12 V-samt 230 V \~

USB-utgång: 5 V, 2,1 A

Temperaturområde: .....-20 - +55 °C

Förvaringstemperatur: .....-30 - +60 °C

Mått (l x b x h): .....235 x 120 x 235 mm

Vikt: 1,5 kg

Nätadapter

Ingångsspänning: .....230 V 0,25 A

Utgångsspänning: .....12 V..., 1 A

3. MÄRKNING

WARNING!

Explosionsrisk

Läs manualen före användning.

Använd alltid skyddsglasögon.

Li
Laddningsbart, kapslat litiumbatteri

WARNING!

Förvaras utom räckhåll för barn.

Skydda alltid ögonen under användning

Ladda starchjälpen efter användning och var 3:e månad.

Laddningstemperatur 0–50°C.

4. ANVÄNDNINGSOMRÅDE

Denna starchjälp är avsedd för att starta bil- eller båtmotorer utomhus. Det krävs inget annat fordon eller något 230 V-uttag. Även enheter som laddas eller drivs med 12 V, eller via en USB-ingång, kan utnyttja denna starchjälp.

Leveransen innehåller följande:

• Starthjälp och nödvändiga batterikablar
• 230 V\~, 50 Hz adapter
• Inbyggt, inkapslat underhållsfritt litiumbatteri, 12 V=8100 mAh.
• Manual

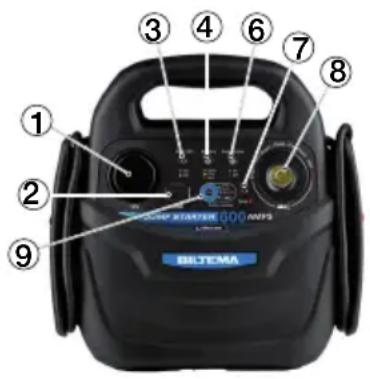

FUNKTIONER

1. Cigarettuttag, 12 V=
2. USB-utgång, 5 V=2,1 A
3. LED-indikator för USB/Cigarettändaruttag
4. LED-indikator för batteristatus

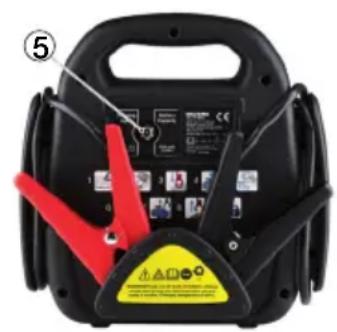

5. Ingång 12 V-laddning
6. LED-indikator för anslutningsstatus
7. LED-indikatorför batteritemperatur
8. Arbetslampa
9. Blå knapp

Anslutningsindikator

LED LARM BESKRIVNING
Grön Av Klar att användas
Grön blinkar	Av Väntläge.	Tryck och håll den blå knappen intryckt tills Connec-tion lyser grönt.
Rödblinkarsnabbt	På Felaktig	polvändning på ka-blarna - skifta placering på röd och svart kabelklämma.
Rödblinkarlångsamt	På Fordonets	ts spänning är för hög för starchjälpen.
Grön blinkar	Tutar Aktiver	ar åsidosättningsfunk-tionen
Röd	På	Anslutningarna kortslutna i åsi-dosättningsfunktionen. Ta bort klämmorna omedelbart.

LED LARM BESKRIVNING

Temperaturindikator

LED LARM BESKRIVNING
Av Av Temperaturen är ok.
Röd På Överhettning - s	uta använda starchjälpen
Rödblinkarsnabbt	Av Förvärmningssystemet är igång.Vänta tills indikatorlampan släcks.

5. SÄKERHETSINFORMATION

OBS!

Läs noga igenom bruksanvisningen innan start-hjälpen börjar användas.

Denna bruksanvisning skall anses som en del av starchjälpen och ska alltid förvaras tillsammans med denna. Om starchjälpen säljs, så skall bruksanvisningen överlämnas till den nye ägaren. Förvara alltid bruksanvisningen på en för användaren lättillgänglig plats och se till att den bevaras i gott skick. Bruksanvisningen innehåller viktig information som rör din säkerhet.

Följ noga säkerhetsinstruktionerna för att undvika risk för personskador och på utrustningen. Dessutom finns här nyttig information som kommer att underlätta användandet och underhållet av starchjälpen.

SÄKERHETSINSTRUKTIONER

VARNING! För att minska risken för personskador och skador på utrustningen rekommenderar vi att du alltid följer de grundläggande säkerhetsföreskrifterna när du använder denna starchjälp.

• WARNING: Vid arbete med batterier rekommenderas alltid att använda skyddsglasögon och skyddskläder.
• Om hud eller kläder kommer i kontakt med elektrolyt (batterisyra), tvätta omedelbart den berörda ytan med tvål och vatten. Fortsätt att skölja till medicinsk hjälp anländer.
• Undvik att peta i ögonen vid arbete med batterier. Korroderande syrapartiklar kan hamna i ögonen. Om du får batterisyra i ögonen, spola omedelbart ögonen med kallt vatten i minst 10 minuter. Uppsök sedan omedelbart läkare.
• Vid laddning och arbete med syrafyllda batterier, se till att barn och andra personer hålls borta från batteriet, starchjälpen och batterikablarna.

- För att undvika skador på fordonets elsystem måste fordonstillverkarens instruktioner och anvisningar beträffande laddning följas noga. Gäller även instruktionerna som medföljer från batteritillverkaren.

- Ladda alltid batterier i välventilerade utrymmen. Vid laddning alstrar batterier explosiva gaser. Undvik därför rökning, öppen eld och gnistor.

- Vissa typer av laddare innehåller delar, ex. reläkontakter, som kan ge upphov till gnistor eller ljusbågar. Använd därför alltid laddaren på en välventilerad plats.

- När starchjälpens stickkontakt skall lossas från eluttaget, drag i stickkontakten, inte i elkabeln.

- Starthjälpen får inte övertäckas vid användning.

- Utsätt inte starchjälpen för regn eller snö.

- Batteriklämmorna får inte kortslutas när starchjälpen är ansluten till eluttaget. Det kan leda till att klämmorna eller andra metallföremål smälter.

- Starthjälpen får inte vara ansluten till nätuttaget när in-/bortkoppling av batteriet sker.

- Denna starchjälp får endast användas till fordon med 12 V elsystem.

- Denna starchjälp är endast avsedd att användas i nödfall. Den får inte ersätta ett bilbatteri.

- Anslut inte starchjälpen till batteriet när motorn är i gång.

- Försök inte att starta fordon med skadade, trasiga eller frusna batterier. Om batterisyran (elektrolyten) är frusen, ta in batteriet i värmen så att det får tina upp ordentligt innan det laddas.

- Använd inte starchjälpen i dimma eller regn. Utsätt den inte för fukt.

- Använd inte starchjälpen vid en skada på laddare, elkabel eller stickkontakt. Lämna den omgående till auktoriserad serviceverkstad för kontroll och/eller reparation.

- Använd bara rekommenderade reservdelar.

- För att reducera risken för elchock, lossa alltid starchjälpens stickkontakt från eluttaget innan någon form av underhåll eller rengöring sker.

- När starchjälpen inte används, se till att den förvaras torrt, samt oåtkomlig för barn.

- Denna produkt kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

- Barn ska hållas under uppsikt för att säkerställa att de inte leker med apparaten.

6. ANVÄNDNING

Innan du använder din starchjälp bör du ladda den helt. Ladda var 90:e dag eller efter varje användning. Temperaturfluktuationer kan påskynda batteriurladdningen. Kontrollera enheten ofta. Ladda enheten med den medföljande nätadaptern.

WARNING

Använd din Starthjälp på ett säkert sätt

• Om enheten inte är fulladdad kan den stängas av under kraftig belastning om den inte kan leverera tillräcklig spänning.
• Underlåtenhet att hålla det interna batteriet laddat kommer att leda till permanent batteriskada.

STARTHJÄLP AV MOTORN

1. Se till att tändningen är avslagen innan kablarna ansluts.
2. Se till att enheten är avstängd tills klämmorna är korrekt anslutna till fordonsbatteriet.
3. Anslut den röda (positiva +) klämman till den positiva polen eller stolpen på fordonsbatteriet.
4. Anslut den svarta (negativa –) klämman till en jordpunkt, till exempel ett generatorfäste eller minuspolen.
5. Om du ansluter klämmorna tvärtom kommer anslutningsstatusindikatorn (6) att bli röd och ett ljudlarm kommer att ljuda. Koppla genast bort enheten. Detta kan orsaka allvarlig skada. Vänd om anslutningarna, och indikatorlampan blir grön och ljudlarmet stoppas.

OBS: Din starchjälp är endast avsedd för 12 V-fordon. Om du ansluter till ett 24 V-fordon kommer anslutningsstatusindikatorn (6) att bli röd och blinka långsamt och ett ljudlarm kommer att ljuda. Sätt INTE på enheten. Detta kan orsaka allvarlig skada.

1. Anslutningsstatusindikatorn blinkar grönt när anslutningen är korrekt och bilens batterispänning är mellan 3 och 15 V. Tryck på den blå knappen, nu lyser indikatorn grönt, för att aktivera enheten.
2. Försök starta motorn. Om motorn inte startar inom 5 sekunder, avsluta och vänta minst 3 minuter innan du försöker starta fordonet igen. Detta tillåter batteriet att svalna och förhindrar skador på enheten och på ditt fordons system från överhetting. Enheten stängs av automatiskt om den inte används under 3 minuter. Tryck på den blå knappen för att starta igen.
3. Stäng av enheten och koppla loss klämmorna, först den negativa och sedan den positiva. Förvara klämmorna på rätt sätt på baksidan av enheten.
4. Ladda enheten efter användning.

OVERRIDE FUNKTION

Om bilens batteri är helt urladdat d.v.s. batterispänningen är under 2,5 V kan denna funktion ta bort säkerhetsspärren som innebär att starchjälpen känner av om en säker strömkälla är ansluten.

OBS: Det kan vara så att bilbatteriet är i så dålig kondition att inte heller denna funktion kan starta bilen.

1. Anslut klämmorna korrekt, tryck och håll ned den blå knappen i 10 s, starchjälpen går in i override-läge.
2. Efter 5 s, kommer anslutningsindikatorn att blinka grönt, med ett ljudlarm för att uppmärksamma användaren på att override-funktionen kommer att aktiveras. När anslutningsindikatorn lyser grönt är override-funktionen aktiv.
3. Om startmotorn är överhettad, batterispänningen för låg eller enheten är felaktigt ansluten till bilbatteriet kommer override-funktionen att stängas av automatiskt.
4. Stäng av override-funktionen genom att trycka på den blå knappen.

ANVÄNDNING AV 12V CIGARETTÄNDARUTTAG

12V---cigarettändaruttaget är skyddat av en 15 A säkring, som återställs automatiskt.

OBS: För bästa prestanda, se till att enheten är full-laddad innan du använder den.

1. Anslut en 12 V-förbrukare till cigarettändaruttaget.
2. Tryck 2 gånger på den blå knappen för att aktivera spänning i 12 V-uttaget.
3. Tryck 2 gånger på den blå knappen för att inaktivera spänning i 12 V-uttaget. Uttaget inaktiveras automatiskt efter 10 s om ingen förbrukare är ansluten.

SPÄNNINGSTEST

Temperaturfluktuationer kan påskynda batteriurladdningen. Kontrollera enheten ofta.

Tryck på den blå knappen för att se batteristatus på batteristatusindikatorn (4).

Grön - 100%

Gul - 75%

Röd -25%

LADDNING AV HJÄLPSTART

1. Anslut nätadapterns-laddningskontakt på baksidan av enheten.
2. Anslut nätadaptern till ett 220 V ∼ vägguttag, batteristatusindikatorlampan börjar blinka rött och ändrar färg under laddningen via gult till grönt.
3. Fortsätt att ladda tills den gröna batteristatusindikatorn lyser.
   OBS: Laddaren stängs automatiskt av för att förhindra överladdning.
   OBS: Använd inte enheten medan den laddas.
   Koppla bort laddaren före användning.

ANVÄNDNING AV 5V USB-UTTAG

1. Anslut den USB-drivna enheten till USB-uttaget.
2. Tryck 2 gånger på den blå knappen för att aktivera USB-uttaget.
3. USB-uttaget inaktiveras automatiskt efter 10 s då ingen förbrukare är ansluten.
4. Ladda enheten så snart som möjligt efter att du har använt USB-uttaget.

OBS: När den interna batterispänningen är för låg kommer USB-uttaget att stängas av automatiskt.

ARBETSLAMPA

Håll inne den blå knappen i 3 s för att tända arbetslampan.

Tryck kort på den blå knappen för att byta funktion på lampan enligt följande:

ANTAL TRYCK BESKRIVNING
0 Lyser 100%
1 Lyser 50%
2 Blinkar långsamt
3 Blinkar
4 SOS
5 Avstängd

7. SKÖTSEL OCH UNDERHÅLL

Starthjälpen kräver inte mycket underhåll. Genom att följa dessa enkla steg så kommer funktionen tillfullo att upprätthållas.

• Rengör ytterhöljet med en mjuk trasa och, om så krävs, med mild tvållösning.
• Efter varje användning skall laddarens batteriklämmor rengöras från ev. batterisyra, vilket annars kan orsaka korrosion.
• Använd inte starchjälpen om laddkablar eller batteriklämmor är skadade. Om nätadaptern blir skadad, så måste den (för att undvika fara) omedelbart bytas ut av behörig servicepersonal.
• När starchjälpen inte används, se till att den förvaras torrt, samt oåtkomlig för barn.

8. AVFALLSHANTERING

Placera aldrig gamla uttjänta batterier i närheten av eld eller stark värme. Det kan orsaka explosion. Innan batteriet lämnas på den lokala återvinningsstationen bör polerna tejpas över med eltejp för att förhindra kortslutning.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
