TH1IN30 - Spis Thermex - Gratis bruksanvisning och manual

Produkttyp	Induktionshäll
Antal kokzoner	2
Spänning	220-240 V ~ 50/60 Hz
Installerad elektrisk effekt	3500 W
Produktmått (D x B x H)	290 x 520 x 60 mm
Inbyggnadsmått (D x B)	270 x 490 mm
Energiförbrukning per zon (nedre)	189.3 Wh/kg
Energiförbrukning per zon (övre)	181.8 Wh/kg
Material i hällens yta	Glaskeramik
Boostfunktion	Ja, tillfällig effektökning
Timerfunktion	Ja, justerbar upp till 99 minuter
Låsning av kontrollpanel	Ja, tryck på låsikonen; lås upp genom att hålla i 3 sekunder
Automatisk avstängning	Ja, efter 1-8 timmar beroende på effektnivå
Indikering av restvärme	Ja, visar "H" när den är varm
Installationskrav	50 mm utrymme runt utskärningen; måste vara väl ventilerad
Rengöringsmetod	Fuktig trasa med diskmedel; undvik slipmedel
Säkerhetsfunktioner	Automatisk avstängning, indikering av restvärme, barnspärr
Felkoder visas	E2, E3, E4, E5, E6, E7, E8, E9, Eb, EC
Servicekontakt	Thermex nationella servicecenter (se manualen)

Vanliga frågor - TH1IN30 Thermex

Hur installerar jag Thermex TH1IN30 induktionshäll?

Installationen måste utföras av en kvalificerad tekniker. Skär ett hål i bänkskivan enligt måtten 270x490 mm, se till att det finns minst 50 mm utrymme runt utskärningen. Fäst medföljande packning och fästen, placera sedan hällen i hålet och tryck försiktigt ner. Hällen måste vara väl ventilerad och inte installeras ovanför en diskmaskin, tvättmaskin, torktumlare eller kylskåp.

Vad betyder felkoderna E2 och E3?

Felkoderna E2 och E3 indikerar onormal matningsspänning. Kontrollera att strömförsörjningen är normal (220-240 V ~ 50/60 Hz). När strömförsörjningen har återställts till normal, slå på hällen igen.

Hur rengör jag glaskeramikytan?

För vardaglig smuts, stäng av hällen, rengör medan glaset är varmt (inte hett) med en fuktig trasa och diskmedel, skölj sedan och torka. För inbränd socker eller smälta spill, använd en rakbladsskrapa i 30° vinkel omedelbart. Undvik slipande rengöringsmedel eller skrubber.

Kan jag använda hällen med en pacemaker?

Personer med pacemaker bör vara medvetna om att en induktionshäll genererar ett magnetfält. Det är lämpligt att hålla ett säkert avstånd och rådfråga din läkare om du är tveksam.

Hur aktiverar jag Boostfunktionen?

Tryck på 'b'-knappen på kontrollpanelen för att aktivera Boost. Det ger en tillfällig effektökning till den valda kokzonen. Du kan avbryta Boost när som helst genom att välja en annan effektnivå.

Vad är den maximala timertiden?

Timern kan ställas in på upp till 99 minuter. Ställ in den genom att välja kokzonen, använd sedan + och - knapparna för att mata in minuter. Tryck på timerknappen igen för att bekräfta den andra siffran. Timern kan avbrytas genom att ställa in den på 0.

Vad betyder 'H'-indikatorn?

'H'-indikatorn visar att kokzonen fortfarande är varm (restvärme). Den förblir tänd tills ytan svalnar till en säker temperatur. Rör inte vid zonen medan 'H' visas.

Hur låser jag kontrollpanelen?

Tryck på låsikonen (ett hänglås) för att låsa kontrollpanelen. För att låsa upp, tryck och håll samma ikon i 3 sekunder. Observera att ON/OFF-knappen förblir aktiv även när den är låst.

Vad ska jag göra om hällen inte känner av en panna?

Om ingen panna upptäcks eller pannan är olämplig, kommer hällen att visa en felkod (t.ex. ingen panna-symbol). Se till att du använder en ferromagnetisk panna med plan bas. Ta bort pannan och ersätt den med en kompatibel.

Hur gör jag mig av med produkten vid livslut?

Kasta inte hällen som hushållsavfall. Kapa strömkabeln inuti hällen och lämna den till en auktoriserad återvinningscentral för elektrisk och elektronisk utrustning. Följ lokala föreskrifter.

BRUKSANVISNING TH1IN30 Thermex

Tryk herefter på knappen i 3 stk. for at låse op.

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

Boost kan avbrytes när som helst ved å velge en annen hastighet.

LOCK

Bruke läsefunksjonen:

Trykk på läseikonet for å läse kontrollpanelet. Kontrollpanelet kan låses opp igjen ved å trykke på läseikonet i 3 sekunder. PÅ/AV er fortsatt aktiv selv när läsefunksjonen er aktiv.

Kokeplate timer

Automatisk avsláing av koketoppen

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

Ansluta enheten till elnätet 30

Drift av enheten 31

Tekniska specifikationer 34

Felkoder

34

Städning och underhåll 35

Service

36

ALLMÄN WARNING

• Hällen har utvecklats och tillverkats i enlighet med DS/EN 60335-1.
• Denna produkt är endast avsedd för användning i privata hem, om den används för andra ändamål upphör rätten att klaga.
• All installation ska utföras av en kvalificerad tekniker i enlighet med instruktioner från Thermex Scandinavia A/S (Thermex) och gällande lagstiftning.
• Thermex frånsäger sig allt ansvar för skador till följd av felaktig installation, montering, användning eller felaktiga inställningar.

• Kontrollera omedelbart efter mottagandet av enheten för trans portskador, fel och defekter.
• Transportskador anmäls omedelbart vid mottagandet till trans portföretaget och Thermex.
• Fel och defekter ska anmälas till Thermex inom 8 dagar från mot tagandet, och senast före installation/idrifttagning.

- Förvara inte magnetiserbara föremål, t ex kreditkort, miniräknare och disketter nära en het spis, eftersom de kan skadas.

- Personer med pacemaker bör tänka på att i omedelbar närhet av en påslagen induktionshäll uppstår ett magnetfält som kan kan påverka pacemakern. Vid tveksamhet bör du kontakta din läkare.

- Vid skrotning av en håll bör du se till att kapa alla kablar rakt inuti hållen så att det inte kan vara en fara för

- barn. Var noga med att ta produkten till en auktoriserad återvin ningsstation för att säkerställa en miljöriktig kassering. Tänk också på att produkten kan innehålla delar som kan återanvändas.

- Försök ALDRIG släcka en eld med vatten. Stäng istället av hållen och kväv elden, t.ex. med lock eller brandfilt.

- Plåten ska vara extra skyddad (jordad) jfr Strömföreskrifterna. Tillverkaren/importören kan inte hållas ansvarig för skador orsa - kade av en saknad eller skadad jordanslutning.

- Låt aldrig barn leka med hällen eller använda den utan uppsikt av vuxen.

- Glöm inte att en kokzon blir väldigt varm vid användning och att

den även är varm en tid efter att den stängts av. Lämna därför aldrig en kastrull eller kastrull som innehåller het olja/hett fett på kokzonen utan att hålla ett öga på den.

• Lämna aldrig hällen utan uppsikt när du arbetar med fett eller olja. Överhettat fett eller olja kan självantända och sätta eld på motor - huvén.
• Brandrisk! Om fett eller olja börjar brinna, försök aldrig släcka el den med vatten. Elden ska kvävas med en trasa eller med skum från en brandsläckare.
• Den övre plattan på din nya håll är gjord av glaskeramik. Den är väldigt stark, men kan gå sönder om du t.ex, släpp spetsiga eller vassa föremål på den.
• En induktionshäll får inte installeras ovanför en ugn som inte har kylfläkt.
• Om plattan är installerad ovanför en pyrolysugn får den inte an vändas under pyrolysrengöringen av ugnen.
• En möjligen lådan direkt under hållen får inte innehålla brandfarliga föremål, såsom sprayflaskor.
• Hällen får inte installeras ovanför diskmaskiner, tvättmaskiner, torktumlare eller kylskåp, eftersom den ganska höga strålnings - värmen från hållen kan skada dessa produkter.

INSTALLATION

Montering och installation bör endast utföras av kvalificerad personal som är bekant med gällande byggregler.

Se till att följande innan installationen påbörjas:

• Ytan/bordsskivan där enheten ska monteras ska vara horisontell och ha tillräckligt med utrymme.
• Ytan/bordsskivan är tillräckligt motständskraftig mot värme.
• Om enheten monteras ovanför en ugn måste ugnen ha inbyggd kylfläkt eller vara isolerad.
• Installationen måste följa gällande regler och standarder för installation, samt utrymmeskraven runt enheten.
• Använd alltid värmebeständiga rengöringsmedel på och runt enheten.

• Om det finns några tvivel om det tillämpliga byggnadselementet, rekommenderas det att konsultera de lokala myndigheterna.

Plats för enheten:

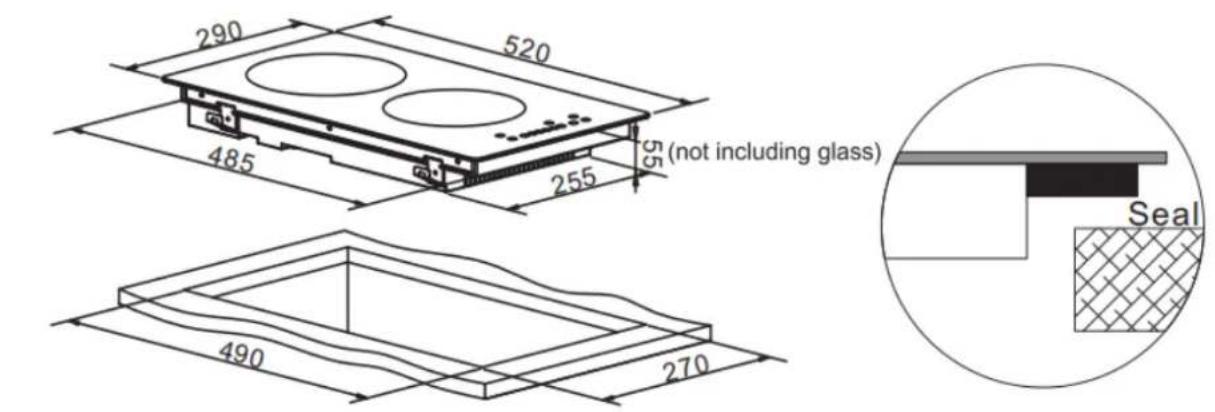

Klipp ut hålet i bordsskivan enligt de storlekar som visas på ritningen.

För installation och användning av hållen bör det finnas minst 50 mm utrymme runt hålet. Detta för att skydda bordsskivans material från enhetens höga värme.

Se till att hållen är väl ventilerad och att luftintag och luftutlopp inte är blockerade. Se till att hållen är i gott skick. Enligt nedanstående.

Om hällen installeras ovanför en ugn måste ugnen ha en inbyggd kylfläkt.

Installationen måste uppfylla alla frigångskrav och tillämpliga standarder och föreskrifter.

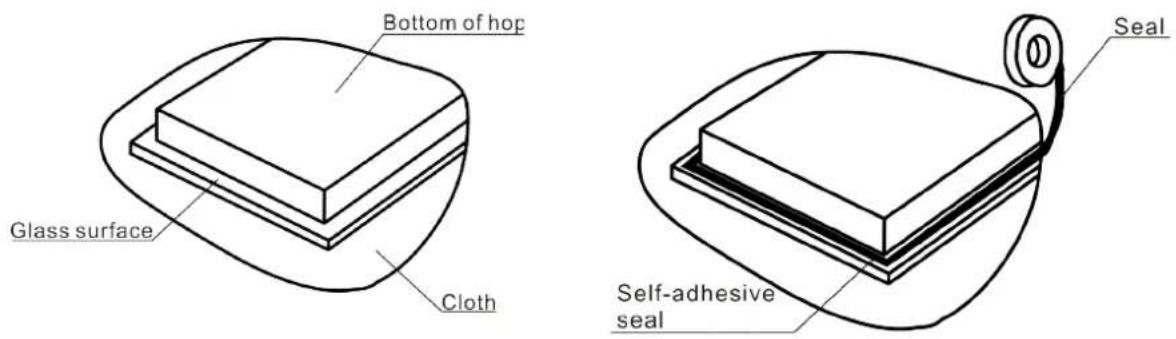

Montera den medföljande packningen på enhetens kant enligt illustrationen. Packningen bör placeras cirka 3 mm från enhetens kant, längs kanten av glaset, runt hela vägen. Använd inte silikon eller någon annan form av flytande tätning.

OBS: Tänk på att lägga en duk på bordet när packningen monteras för att undvika repor på glasytan.

Montera fästena på sidan av enheten enligt bilden. Beslagen säkerställer en tät passform och enheten sitter stabilt i hålet.

Aggregatet monteras i hålet i bordsskivan och trycks lätt ned så att en tät kontakt säkerställs.

Om enheten monteras ovanför skåp eller lådor bör en värmeskyddande barriär monteras mellan enhetens undersida och skåp/låda.

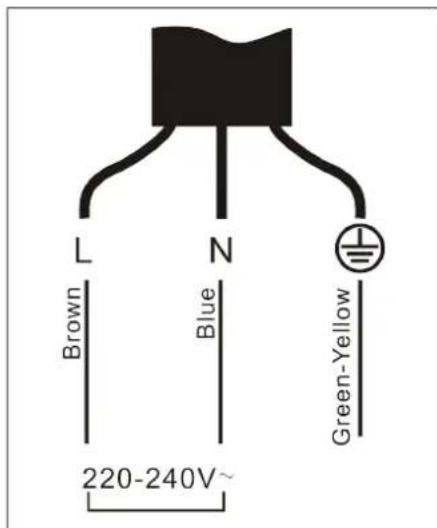

ANSLUTA ENHETEN TILL ELNÄTET

Anslutning bör endast utföras av kvalificerad personal som är bekant med tillämplig byggnadsdel. Före anslutning bör det säkerställas att elnätet som enheten ska anslutas till är lämpligt för ändamålet och uppfyller kraven:

• Kontrollera att elnätet är lämpligt för enhetens strömförbrukning.
• Nätspänningen måste matcha de värden som anges på enhetens märkskylt.
• Nätkabeln måste vara lämplig för den belastning som anges på enhetens märkskylt.
• Strömförsörjningskabeln måste vara fri från omgivande heta kroppar.

DRIFT AV ENHETEN

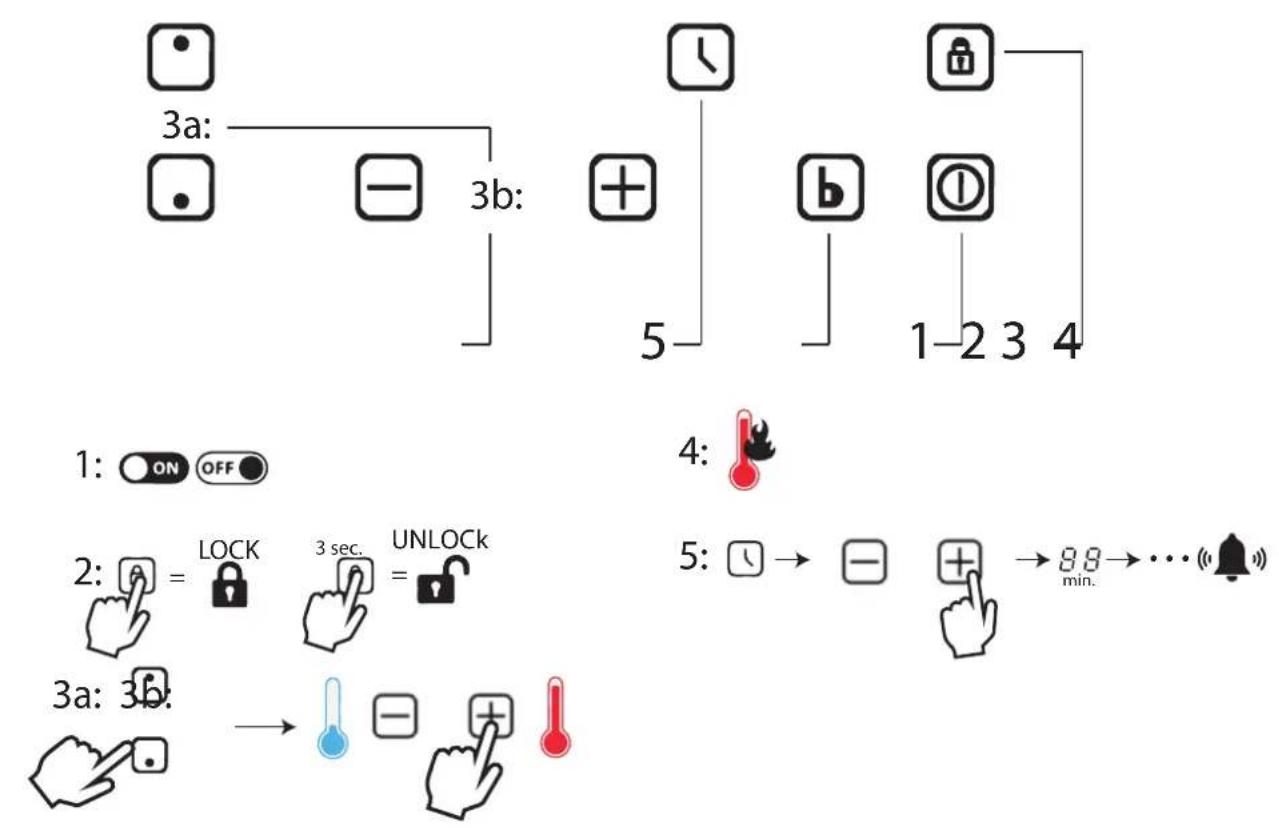

Kontrollpanel:

1: ON OFF

4:

5: ☐ → ☐

IkonBeskrivelse

PÅ/AV - Slå på/av enheten

BARNSLÄOCKvckressgåegbåcknannemför att läsa.

Tryck sedan på knappen 3 gånger. att läsa upp.

+: Öka effekten på kokzonen eller öka tiden på timern.

- : Minska effekten på kokzonen eller minska tiden på timern.

Boost funktion

Timer funktion.

Välj den övre kokzonen.

Välj den nedre kokzonen.

Display, visar effektnivå på kokzonen, eller eventuell felkod.

Display, visar timmar.

Användning av kokplatta:

Tryck på ON/OFF-knappen för att aktivera hållen. Alla indikatorer visar nu "-"

Ställ en kastrull/panna på önskad kokzon. Se till att ytan på hållen och undersidan av grytan/panna är rena och torra.

Tryck på kokzonsväljaren och indikatorn bredvid den börjar blinka.

Välj önskad värmeinställning med + och -.

Om en värmeinställning inte väljs inom 1 minut stängs hällen av automatiskt.

Efter avslutad användning av hällen kommer det att finnas överskottsvärme.

När "H"-ikonen visas betyder det att kokzonen fortfarande är varm. När kokzonen har svalnat till en säker temperatur, stängs "H" av igen.

BOOST

Aktivera boostfunktionen genom att trycka på "b". Boost ger en betydande tillfällig ökning av värmeeffektiviteten i kokzonen.

Boost kan avbrytas när som helst genom att välja en annan hastighet.

LOCK

Använda låsfunktionen:

Tryck på läsikonen för att läsa kontrollpanelen. Kontrollpanelen kan läsas upp igen genom att trycka på läsikonen i 3 sekunder. ON/OFF är fortfarande aktiv även när läsfunktionen är aktiv.

Hob timmar

Tryck på kokzonsväljaren för den kokplatta för vilken timern önskas.
“0” visas nu i displayen.
Ställ in önskad tid i minuter med + och -. De två siffrorna måste anges individuellt. När den första siffran är vald trycks timern igen och den andra siffran kan nu väljas.
Timrarna kan avbrytas när som helst genom att följa proceduren för spishällstimer från början och ställa in tiden på “0”.När tiden är ute, stäng av hällen.

Automatisk avstängning av hällen

Hällen är utrustad med automatisk avstängning av hållarna, i händelse av att en håll inte stängs av efter användning. Följande tabell visar hur länge varje kokplatta är aktiv innan den stängs av automatiskt:

Power level 123456789
Default working time (hour) 888444222

När grytan/panna tas bort från kokzonen stängs den av automatiskt efter 1 min.

Översikt över effektnivå per kokzon

Tabellen nedan visar maximal effekt på var och en av zonerna.

1.max. 2000 W zone
2.max. 1500 W zone
3. Control panel

TEKNISKA SPECIFIKATIONER

Modellidentifiering TH1IN30

Kokzoner 2 zoner

Matningsspänning 220-240V\~50/60Hz

Installerad elkraft 3500W

Produktstorlek D x B x H (mm) 290×520×60

Installationsmått A x B (mm) 270×490

Energiförbrukning per kokzon eller

yta beräknat pr kg EC elektrisk

matlagning (Wh/kg)

Nedre zone: 189,3

Övre zone: 181,8

FELKODER

Om en avvikelse inträffar går induktionshällen automatiskt in i skyddsläge och visar motsvarande skyddskoder:

Problem Möjlig orsak Vad ska man göra

ingen panna eller panna är inte lämplig Byt ut pannan

E2/E3 Onormal matningsspänning Kontrollera om strömförsörjningen är normal. Slå på efter att strömförsörjningen är normal.

E4/E5 Temperaturgivare för IGBT-felet Kontakta leverantören.

E7/E8 Temperatursensorfel Kontakta leverantören.

E6/E9 Dålig värmestrålning från induktionshällen Vänligen starta om efter att induktionshällen har svalnat lätt.

Eb/EC PCBA kommunikationsfel Kontakta leverantören.

• Ytor och glasskiva rengörs med en fuktig trasa med diskmedel.
• Lackade ytor rengörs med en fuktig trasa med sulfo/rengöringsmedel. Använd ALDRIG slipmedel.

Vad? Hur Vlgtigt!
Vardagssmuts på glas (fingerav-tryck, märken, matfläckar eller icke-sockerhaltiga spill-overs på glaset)	1. Stäng av strömmen till hällen.2. Hällen kan med fördel rengöras med-an glaset fortfarande är varmt (men inte varmt!). Detta gör det lättare för smuts etc. att komma ut från ytan.3. Skölj och torka med en ren trasa eller pappershandduk.4. Slå på strömmen till spisen igen.	·När strömmen till hällen stängs av kommer det inte att visas någon "het yta"-indikator, men kokzonen kan fortfarande vara varm!·Kraftfulla skurmaskiner, vissa nylon-skrubber och hårda/slipande rengörings-medel kan repa glaset. Läs alltid etiketten för att kontrollera om din rengörings- eller skurmaskin är lämplig.·Lämna aldrig rengöringsrester på hällen: glaset kan bli fläckigt.
Överkoka, smält och varmt socker-haltigt spill på glaset	Ta bort dessa omedelbart med en skrapa, palettkniv eller liknande lämplig för re-spektive glasskiva, men var försiktig med heta kokzonsytor:1. Stäng av strömmen till hällen vid väg-gen.2. Häll bladet eller redskapet i en 30° vinkel och skrapa smutsen eller spill på ett svalt område på hällen.3. Rengör smutsen eller spill med en disktrasa eller pappershandduk.4. Följ steg 2 till 4 för 'Vardagssmuts på glas' ovan.	·Ta bort fläckar från smältor och socker-haltiga livsmedel eller spill så snart som möjligt. Om de får svalna på glaset kan de vara svåra att ta bort eller till och med skada glasytan permanent.·Skärrisk: När säkerhetsskyddet är indra-get är bladet på en skrapa knivskarpt. Använd med extrem försiktighet och förvara alltid säkert och utom räckhäll för barn.
Spill på touchkon-trollen	1. Stäng av strömmen till hällen.2. Absorbera spill.3. Torka av pekkontrollområdet med en ren fuktig svamp eller trasa.4. Torka området helt med en pappers-handduk.5. Slå på strömmen till hällen igen.	Hällen kan pipa på och av av sig själv och pekknapparna kanske inte fungerar när det finns vätska på dem. Se till att torka pekkontrollområdet torrt innan du sätter på hällen igen.

SERVICE

Innan du felanmäler din produkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din produkt.
• Förklaring av funktioner på din produkt.
• Serviceanmodan under reklamationsrätten på din produkt.

Försök alltid innan serviceanmodan under reklamationsrätten på dit produkten att bryta strömmen fram i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt.

Om felet inte blivit avhjälpt, bryt strömmen fram i en timma. Om produktet fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av produkten. Spara därför alltid kvittot.

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning
- Modell
- Upplysningar om inköpsställe och datum för köpet
- namn, adress, telefonnummer och eventuella. e-postadress

Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen "Service".

Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [e-mail] eller tel: [phone].
