Tuotetyyppi	Induktiokeittotaso
Keittoalueiden lukumäärä	2
Syöttöjännite	220-240 V ~ 50/60 Hz
Asennettu sähköteho	3500 W
Tuotteen mitat (S x L x K)	290 x 520 x 60 mm
Sisäänrakennusmitat (A x L)	270 x 490 mm
Energiankulutus vyöhykettä kohti (alempi)	189,3 Wh/kg
Energiankulutus vyöhykettä kohti (ylempi)	181,8 Wh/kg
Keittopinnan materiaali	Lasikeramiikka
Tehostustoiminto	Kyllä, tilapäinen tehon lisäys
Ajastintoiminto	Kyllä, säädettävissä enintään 99 minuuttiin
Ohjauspaneelin lukitus	Kyllä, paina lukituskuvaketta; avaa lukitus pitämällä painettuna 3 sekuntia
Automaattinen sammutus	Kyllä, 1-8 tunnin kuluttu tehotasosta riippuen
Jälkilämmön merkkivalo	Kyllä, näyttää "H" kun kuuma
Asennusvaatimukset	50 mm välys aukon ympärillä; on oltava hyvin tuuletettu
Puhdistusmenetelmä	Kostea liina astianpesuaineella; vältä hankaavia aineita
Turvaominaisuudet	Automaattinen sammutus, jälkilämmön merkkivalo, lapsilukko
Näytettävät virhekoodit	E2, E3, E4, E5, E6, E7, E8, E9, Eb, EC
Huoltoyhteys	Thermexin valtakunnalliset huoltokeskukset (katso käyttöohje)

Usein kysytyt kysymykset - TH1IN30 Thermex

Kuinka asennan Thermex TH1IN30 -induktiokeittotason?

Asennuksen saa suorittaa vain pätevä teknikko. Leikkaa pöytälevyyn aukko mittojen 270x490 mm mukaan varmistaen vähintään 50 mm välys aukon ympärille. Kiinnitä mukana toimitetut tiiviste ja kannattimet, aseta keittotaso aukkoon ja paina kevyesti alas. Keittotason on oltava hyvin tuuletettu, eikä sitä saa asentaa astianpesukoneen, pesukoneen, kuivausrummun tai jääkaapin päälle.

Mitä virhekoodit E2 ja E3 tarkoittavat?

Virhekoodit E2 ja E3 ilmaisevat poikkeavaa syöttöjännitettä. Tarkista, että virtalähde on normaali (220-240 V ~ 50/60 Hz). Kun virtalähde on palautunut normaaliksi, kytke keittotaso uudelleen päälle.

Kuinka puhdistan lasikeramiikkapinnan?

Jokapäiväiselle lialle sammuta keittotaso, puhdista lasin ollessa lämmin (ei kuuma) kostealla liinalla ja astianpesuaineella, huuhtele ja kuivaa. Palaneelle sokerille tai sulaneille roiskeille käytä teräväpiikkinen kaavinta 30° kulmassa heti. Vältä hankaavia puhdistusaineita tai harjoja.

Voinko käyttää keittotasoa sydämentahdistimen kanssa?

Sydämentahdistimen käyttäjien tulee olla tietoisia, että induktiokeittotaso tuottaa magneettikentän. On suositeltavaa pitää turvaetäisyys ja kysyä neuvoa lääkäriltä, jos on epäilyksiä.

Kuinka aktivoin tehostustoiminnon?

Paina ohjauspaneelissa olevaa 'b'-painiketta aktivoidaksesi tehostuksen. Se antaa tilapäisen tehon lisäyksen valitulle keittoalueelle. Voit peruuttaa tehostuksen milloin tahansa valitsemalla toisen tehotason.

Mikä on ajastimen enimmäiskesto?

Ajastin voidaan asettaa enintään 99 minuuttiin. Asettaaksesi sen, valitse keittoalue, käytä sitten + ja - -painikkeita minuuttien syöttämiseen. Paina ajastinpainiketta uudelleen vahvistaaksesi toisen numeron. Ajastin voidaan peruuttaa asettamalla se 0:ksi.

Mitä 'H'-merkki tarkoittaa?

'H'-merkki osoittaa, että keittoalue on vielä kuuma (jälkilämpö). Se pysyy päällä, kunnes pinta jäähtyy turvalliseen lämpötilaan. Älä kosketa aluetta, kun 'H' näkyy.

Kuinka lukitsen ohjauspaneelin?

Paina lukituskuvaketta (lukon symboli) lukitaksesi ohjauspaneelin. Avaaksesi lukituksen, pidä sama kuvake painettuna 3 sekuntia. Huomioi, että ON/OFF-painike pysyy toiminnassa myös lukittuna.

Mitä teen, jos keittotaso ei havaitse kattilaa?

Jos kattilaa ei havaita tai kattila on sopimaton, keittotaso näyttää virhekoodin (esim. ei kattila -symboli). Varmista, että käytät ferromagneettista kattilaa, jossa on tasainen pohja. Poista kattila ja korvaa se yhteensopivalla.

Kuinka hävitän tuotteen käyttöiän päätyttyä?

Älä hävitä keittotasoa kotitalousjätteenä. Katkaise virtajohto keittotason sisällä ja vie se valtuutettuun sähkö- ja elektroniikkalaitteiden kierrätyskeskukseen. Noudata paikallisia määräyksiä.

KÄYTTÖOHJE TH1IN30 Thermex

Yleiset varoitukset 38

Asennus

39

Laitteen liittäminen verkkovirtaan 41

Laitteen toiminta 42

Tekniset tiedot 45

Virhekoodit

45

Puhdistus ja huolto 46

Huolto

47

YLEISET VAROITUKSET

• Keittotaso on kehitetty ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Tämä tuote on tarkoitettu käytettäväksi vain yksityisissä kodeis sa, jos sitä käytetään muihin tarkoituksiin, valitusoikeus raukeaa.
• Kaikki asennukset on suoritettava pätevän teknikon toimesta Thermex Scandinavia A/S:n (Thermex) ohjeiden ja sovellettavan lainsäädännön mukaisesti.
• Thermex ei ole vastuussa vahingoista, jotka johtuvat virheelli sestä asennuksesta, kokoonpanosta, käytöstä tai virheellisistä asetuksista.

ENNEN KOKOAMISTA/KÄYTTÖÖNOTTOA

• Tarkista laite kuljetusvaurioiden, virheiden ja vikojen varalta välit tömästi vastaanotettuasi.
• Kuljetusvaurioista ilmoitetaan välittömästi vastaanotettuaan kuljetusyhtiölle ja Thermexille.
• Vioista ja vioista on ilmoitettava Thermexille 8 päivän kuluessa vastaanottamisesta ja viimeistään ennen asennusta/käyttöönot - toa.

。
- Älä säilytä magnetoituvia esineitä, kuten luottokortteja, laskimia ja levykkeitä kuuman keittotason lähellä, koska ne voivat vaurioi - tua.
- Henkilöiden, joilla on sydämentahdistin, tulee muistaa, että päälle kytketyn induktiokeittotason välittömässä läheisyydessä syntyy magneettikenttä, joka voi voi vaikuttaa sydämentahdistimeen. Epäselvissä tapauksissa sinun tulee ottaa yhteyttä lääkärisi.

- Kun romuutat keittotasoa, katkaise kaikki johdot suoraan keittotason sisältä, jotta se ei aiheuta vaaraa

- lapset. Muista viedä tuote valtuutettuun kierrätyskeskukseen varmistaaksesi, että se hävitetään ympäristön kannalta oikein. Ota myös huomioon, että tuote voi sisältää osia, jotka voidaan käyttää uudelleen.

- ÄLÄ KOSKAAN yritä sammuttaa tulta vedellä. Sen sijaan sam muta liesi ja sammuta tuli, esim. kannella tai sammutuspeitolla.

- Levy on lisäsuojattu (maadoitettu), vrt. Suurvirtamääräykset.

Valmistaja/maahantuoja ei ole vastuussa vahingoista, jotka johtuvat puuttuvasta tai vaurioituneesta maadoitusliitännästä.

• Älä koskaan anna lasten leikkiä keittotasolla tai käyttää sitä ilman aikuisen valvontaa.
• Älä unohda, että keittoalue kuumenee erittäin kuumaksi käytös sä ja että se on kuuma myös jonkin aikaa sen sammuttamisen jälkeen. Siksi älä koskaan jätä kuumaa öljyä/kuumaa rasvaa sisältävää kattilaa keittoalueelie tarkkailematta sitä.
• Älä koskaan jätä keittotasoa ilman valvontaa, kun työskentelet rasvan tai öljyn kanssa. Ylikuumentunut rasva tai öljy voi syttyä itsestään ja sytyttää liesituulettimen tuleen.
• Tulipalovaara! Jos rasva tai öljy alkaa palaa, älä koskaan yritä sam - muttaa tulta vedellä. Palo on tukahdutettava liinalla tai palosammuttimen vaahdolla.
• Uuden liesi ylälevy on lasikeraamista. Se on erittäin vahva, mutta voi rikkoutua, jos esim. pudota sen päälle teräviä tai teräviä esine - itä.
• Induktiokeittotasoa ei saa asentaa sellaisen uunin yläpuolelle, jos - sa ei ole jäähdytystuuletinta.
• Jos levy asennetaan pyrolyysiuunin yläpuolelle, sitä ei saa käyttää uunin pyrolyysipuhdistuksen aikana.
• A mahdollisesti suoraan keittotason alapuolella olevassa laatikos - sa ei saa olla syttyviä esineitä, kuten suihkepulloja.
• Keittotasoa ei saa asentaa astianpesukoneen, pesukoneen, kui - vausrummun tai jääkaapin yläpuolelle, sillä lieden melko korkea säteilylämpö voi vahingoittaa näitä tuotteita.

ASENNUS

Asennuksen saa suorittaa vain pätevöitynyt henkilö, jolla on tietoa sovellettavasta alasta.

• Varmista seuraavat asiat ennen asennuksen aloittamista:
- Pinnan / pöytälevyn, johon yksikkö asennetaan, on oltava vaakasuora ja siinä on oltava riittävästi tilaa.
- Pinta / pöytä on riittävän lämmönkestävä.
- Jos laite on asennettu uunin yläpuolelle, uunissa on oltava sisäänrakennettu jäähdytyspuhallin tai sen on oltava eristetty.
- Jos olet epävarma sovellettavasta rakennusosasta, on suositeltavaa ottaa yhteyttä paikallisiin viranomaisiin.
- Käytä aina lämmönkestäviä puhdistusaineita yksikössä ja sen ympäristössä.

• Asennuksen on oltava sovellettavien asennussääntöjen ja -standardien sekä yksikön ympärillä olevien tilavaatimusten mukainen.

Laitteen sijainti:

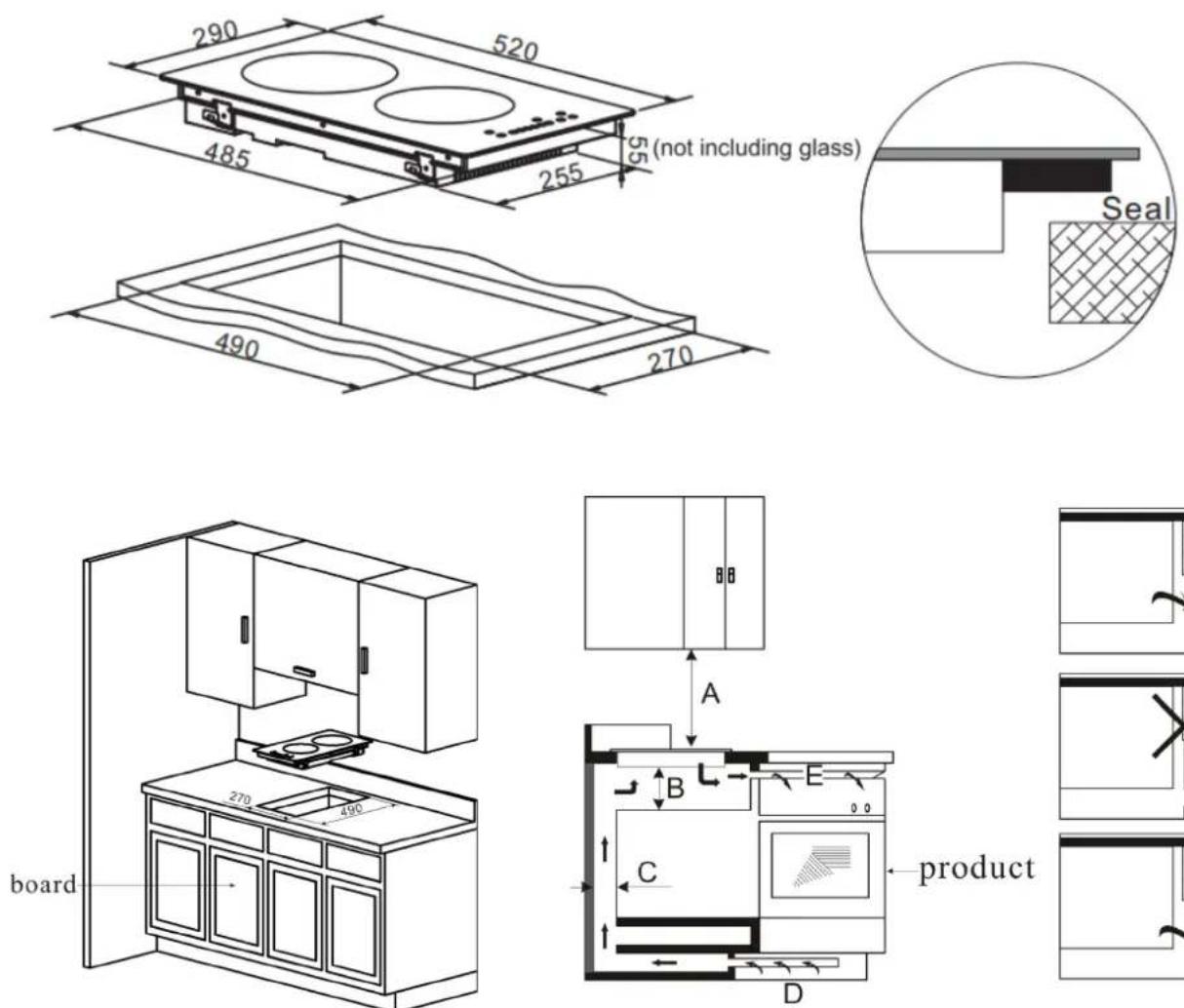

Leikkaa pöytälevystä reikä piirustuksen mittojen mukaan.

Keittotason asennusta ja käyttöä varten reiän ympärillä tulee olla vähintään 50 mm tilaa. Tämä suojaa pöydän materiaalia yksikön korkealta lämmöltä.

Varmista, että keittotaso on hyvin tuuletettu ja että ilman tulo- ja ulostuloaukot eivät ole tukossa. Varmista, että liesi on hyvässä toimintakunnossa.

Kuten alla.

Jos liesi asennetaan uunin yläpuolelle, uunissa on oltava sisäänrakennettu tuuletin.

Asennuksen tulee noudattaa kaikkia etäisyysvaatimuksia ja sovellettavia standardeja ja määräyksiä.

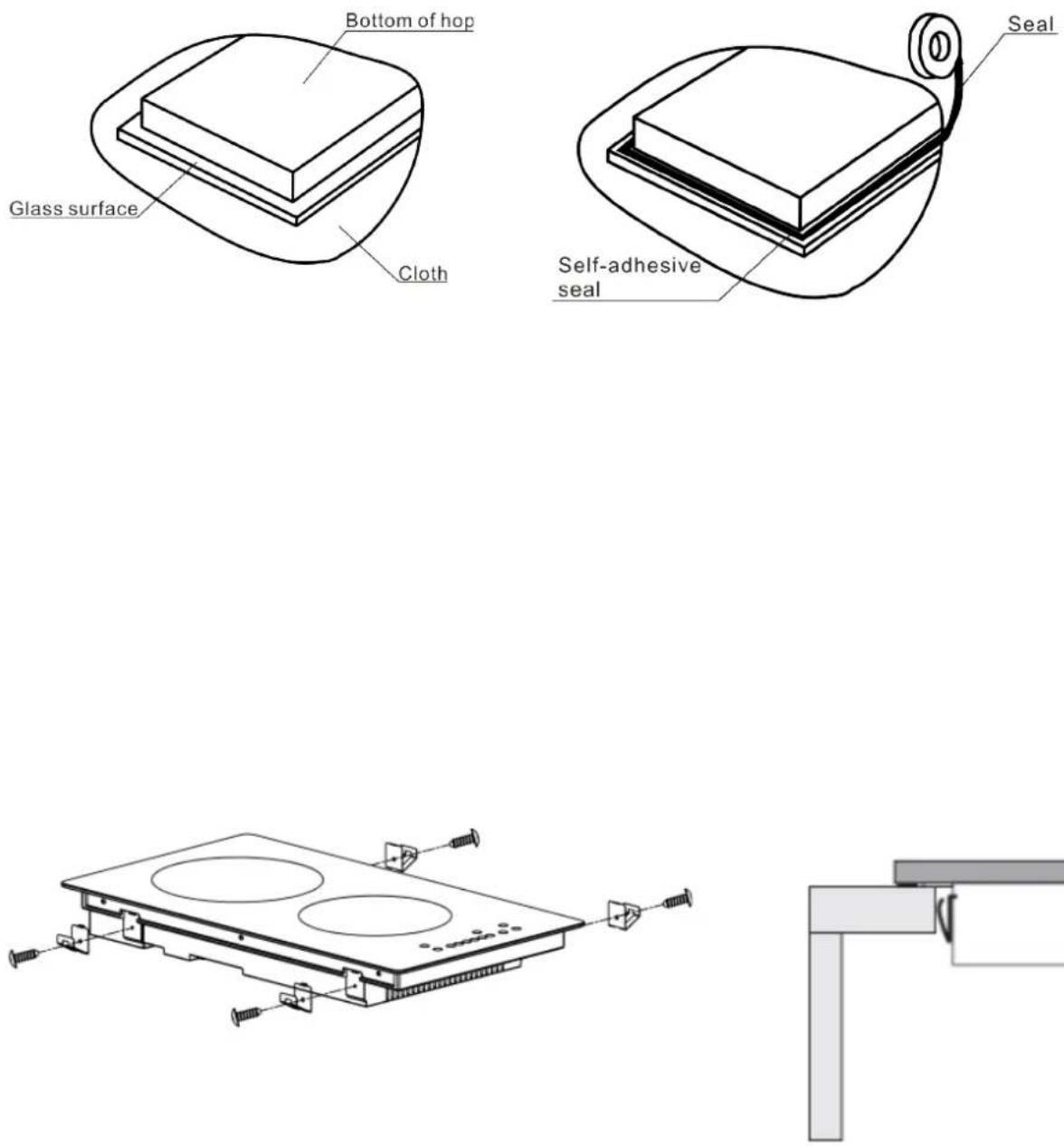

Kiinnitä mukana tuleva tiiviste laitteen reunalle kuten kuvassa näytetään. Tiivisteen tulisi olla noin 3 mm reunasta, pitkin lasin reunaa, koko matkan ympäri. Älä käytä silikonia tai muita nestemäisiä tiivisteaineita. HUOM: Aseta tarvittaessa liina pöydälle, kun tiiviste asennetaan, välttääksesi naarmuja lasilevyyn.

Asenna kiinnikkeet yksikön sivuille kuvan osoittamalla tavalla. Kiinnikkeet varmistavat tiukan kiinnityksen ja yksikkö istuu tukevasti reikässä.

Yksikkö asennetaan pöytälevyn reikään ja painetaan kevyesti alas, jotta tiivis kosketus varmistetaan.

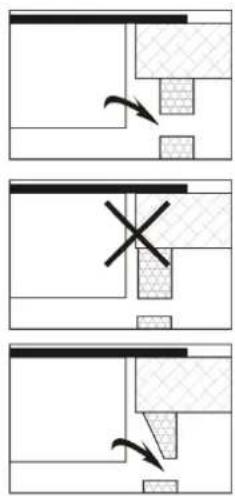

Jos laite asennetaan kaapien tai laatikoiden yläpuolelle, yksikön alapuolen ja kaapin/laatikon väliin tulee asentaa lämpösuoja.

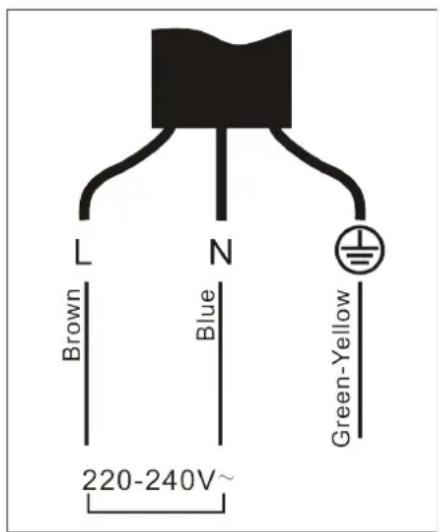

LAITTEEN LIITTÄMINEN VERKKOVIRTAAN

Kytkennän saa tehdä vain pätevä henkilöstö, joka tuntee soveltuvan rakennusosan.

Ennen kytkemistä on varmistettava, että verkkovirta, johon laite liitetään, on tarkoitukseen sopiva ja täyttää vaatimukset:

• Tarkista, että verkkovirta on sopiva laitteen virrankulutukselle.
• Verkkojännitteen tulee vastata laitteen tyyppikilvessä ilmoitettuja arvoja.
• Virtajohdon tulee olla sopiva laitteen tyyppikilvessä ilmoitettuun kuormaan.
• Virtalähdekaapelissa ei saa olla ympäröiviä kuumia kappaleita.

LAITTEEN TOIMINTA

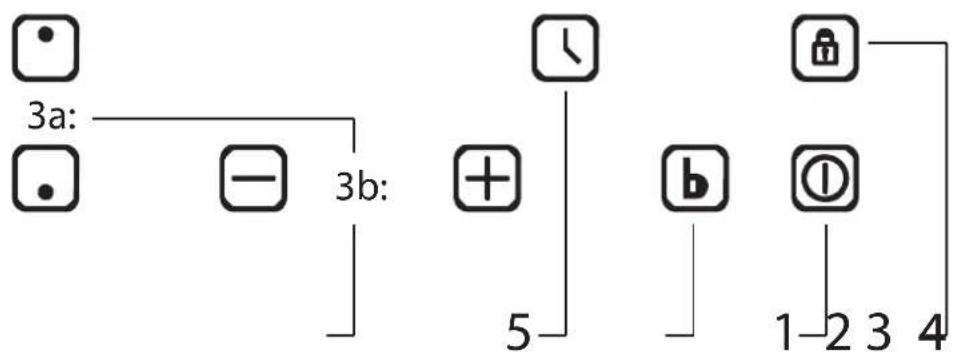

Ohjauspaneeli:

1: ON OFF

ON/OFF - Kytke laite päälle/pois päältä

CAPIDUKOCKPainaspakikatkan kerarame, lukitaksesi.

Paina sitten painiketta 3 kertaa. avataksesi lukituk-

+ : Lisää keittoalueen vaikutusta tai pidennä ajastimen aikaa.

- : Vähennä keittoalueen tehoa tai lyhennä ajastimen aikaa.

Tehostustoiminto

Ajastintoiminto

Valitse ylin keittoalue

Valitse alin keittoalue

Näyttö, näyttää keittoalueen tehotason tai mahdollisen virhekoo-

Näyttö, näyttää tunnit.

Keittotason käyttö:

Ota keittotaso käyttöön painamalla ON/OFF-painiketta. Kaikki ilmaisimet näyttävät nyt "-"

Aseta kattila/pannu halutulle keittoalueelle. Varmista, että keittotason pinta ja kattilan/pannun alapuoli ovat puhtaat ja kuivat.

Paina keittoalueen valitsinta ja sen vieressä oleva merkkivalo alkaa vilkkua.

Valitse haluamasi lämpõasetus painikkeilla + ja -.

Jos lämpõasetusta ei valita 1 minuutin kuluessa, keittotaso sammuu automaattisesti.

Kun keittotason käyttö on päättynyt, tulee ylimääräistä lämpöä.

Kun kuvake "H" näkyy, se tarkoittaa, että keittoalue on edelleen kuuma. Kun keittoalue on jäähtynyt turvalliseen lämpötilaan, "H" sammuu uudelleen.

BOOST

Aktivoi tehostustoiminto painamalla "b". Boost lisää merkittävästi tilapäistä keittoalueen lämpötehokkuutta.

Boost voidaan peruuttaa milloin tahansa valitsemalla eri nopeus.

LOCK

Lukitustoiminnon käyttäminen:

Lukitse ohjauspaneeli painamalla lukkokuvaketta. Ohjauspaneelin lukitus voidaan avata uudelleen painamalla lukkokuvaketta 3 sekunnin ajan. ON/OFF on edelleen aktiivinen, vaikka lukitustoi-minto olisi aktiivinen.

Lieden tunnit

Paina sen keittoalueen valitsinta, jolle haluat ajastimen.
“0” näkyy nyt näytössä.
Aseta haluamasi aika minuutteina + ja - -painikkeilla. Nämä kaksi numeroa on syötettävä yksitellen. Kun ensimmäinen numero on valittu, ajastinta painetaan uudelleen ja toinen numero voidaan nyt valita.	03
Ajastimet voidaan peruuttaa milloin tahansa noudattamalla keittotason ajastimien menettelyä tyhjästä ja asettamalla ajan arvoon “0”.Kun aika on kulunut, sammuta liesi.

Keittotason automaattinen sammutus

Keittotaso on varustettu automaattisella keittotasojen sammutuksella siltä varalta, että keittotasoa ei sammuteta käytön jälkeen. Seuraava taulukko osoittaa, kuinka kauan kukin keittoalue on aktiivinen ennen kuin se sammuu automaattisesti:

Power level 1 2 3 4 5 6 7 8 9
Default working time (hour) 8 8 8 4 4 4 2 2 2

Kun kattila/pannu poistetaan keittoalueelta, se sammu automaattisesti 1 minuutin kuluttua.

Yleiskatsaus tehotasosta per keittoalue

Alla oleva taulukko näyttää suurimman vaikutuksen kullakin vyöhykkeellä.

1.max. 2000 W zone
2.max. 1500 W zone
3.Control panel

TEKNISET TIEDOT

Mallin tunniste	TH1IN30
Keittoalueet	2	vyöhykettä
Syöttöjännite	220-240V~	50/60Hz
Asennettu sähköteho 3500W
Tuotteen koko S x L x K (mm) 290×520×60
Sisäänrakennetut mitat A x B (mm) 270×490
Energiankulutus per keittoalue tai pinta-ala laskettuna per kg EC sähkö ruoanlaitto (Wh/kg)
Ala-alue:	189,3
Ylä-alue:	181,8

VIRHEKOODIT

Jos tapahtuu poikkeavuus, induktiokeittotaso siirtyy automaattisesti suojaustilaan ja näyttää vastaavat suojakoodit:

Ongelma Mahdollinen syy Mitä tehdä

pannua tai pannu ei sovellu Vaihda pannu

E2/E3	Epänormaali syöttöjännite		Tarkista, onko virransyöttönormaali. Laittaa päälle sen jälkeen, kun virtualähde on normaali
E4/E5	IGBT-vian lämpötila-anturi		Ota yhteyttä toimittajaan.
E7/E8	Lämpötila-anturin virhe	Ota yhteyttä toimittajaan.
E6/E9	Huono lämpösäteily		induktiotasolta Käynnistä uudelleen, kun induktioliesi on jäähtynyt helppo.
Eb/EC	PCBA-tiedonsiirtovirhe	Ota yhteyttä toimittajaan.

PUHDISTUS JA HUOLTO

PÄIVITTÄINEN PUHDISTUS

• Pinnat ja lasilevy puhdistetaan kostealla liinalla, jossa on astianpesuainetta.
• Lakatut pinnat puhdistetaan kostealla liinalla sulfo/pesuaineella. ÄLÄ KOSKAAN käytä hankausaineita.

Mitä? Miten Vlgtigt!
Jokapäiväistä likaa lasilla (sor-menjälkiä, jälkiä, ruokatahroja tai ei-sokerisia läik-kymiä lasille)	1. Katkaise keittotason virta.2. Liesi voidaan puhdistaa edullisesti, kun lasi on vielä lämmin (mutta ei kuumal).Tämä helpottaa lian jne. poistumista pin-nalta.3. Huuhtele ja kuivaa puhtaalla liinalla tai talouspaperilla.4. Kytke kiukaan virta uudelleen.	·Kun keittotason virta katkaistaan,'kuuma pinta' -ilmaisinta ei pala, mutta keittoalue voi silti olla kuumal.· Tehokkaat pesurit, jotkut nailonpesurit ja voimakkaat/hankaavat puhdistusai-neet voivat naarmuttaa lasia. Lue aina tarra tarkistaaksesi, sopiiko puhdistus-tai kuurauskoneesi.· Älä koskaan jätä puhdistusjäämiä keit-totasolle: lasi saattaa tahraantua.
Ylikeitetään,sulanut ja kuumasokeriroiske lasille	Poista ne välittömästi kaapimella, palettiveitsellä tai vastaavalla, joka sopii kul-loiseenkin lasilevyyn, mutta varo kuumia keittoalueen pintoja:1. Katkaise virta seinässä olevasta keittot-asosta.2. Pidä terää tai välinettä 30° kulmassa ja raaputa lika tai roiske keittotason viileälle alueelle.3. Puhdista lika tai roiske tiskiliinalla tai talouspaperilla.4. Noudata yllä olevia vaiheita 2-4 kohdas-sa "Lasilla oleva päivittäinen lika".	·Poista sulatteiden ja sokeripitoisten ruokien tai roiskeiden jättämät tahrat mahdollisimman pian. Jos ne jätetään jäähtymään lasille, niitä voi olla vaikea poistaa tai ne voivat jopa vahingoittaa lasin pintaa pysyvästi.·Leikkausvaara: Kun suojakansi on sisään vedettynä, kaavin terä on veit-senterävä. Käytä äärimmäisen varoen ja säilytä aina turvassa ja poissa lasten ulottuvilta.
Roiskeet kosketusohjaimenpäälle	1. Katkaise keittotason virta.2. Imeytä vuoto.3. Pyyhi kosketusohjausalue puhtaalla, kostealla sienellä tai liinalla.4. Kuivaa alue kokonaan talouspaperilla.5. Kytke keittotasoon virta uudelleen.	Keittotaso voi piippata itsestään ja sammua, eivätkä kosketuspainikkeet välttämättä toimi, kun niillä on nestet-tä. Muista pyyhkiä kosketusohjausalue kuivaksi ennen kuin kytket keittotason uudelleen päälle.

HUOLTO

Ennen kuin otat yhteyttä huoltoon Thermex tuotteeseesi liittyvässä asiassa, on tärkeää, että luet asennus- ja käyttöohjeet huolellisesti. Näin varmistetaan, että Thermex voi auttaa sinua parhaalla mahdollisella tavalla.

Thermexin asiakaspalveluun voi ottaa yhteyttä seuraaviin asioihin liittyen:

• Tekninen tuki tuotteesi hoitoon ja asennukseen.
• Tuotteesi toimintojen selventäminen.
  • Tuotteesi takuuhuoltopyynnöt.

Aina ennen yhteydenottoa takuuhuoltoon kokeile katkaista virta tuotteestasi noin 5 minuutiksi. Kytke sitten virta uudelleen, ja tutki korjaantuiko ongelma.

Jos vika ei korjaannu, irrota tuotteen pistoke tunnin ajaksi. Jos tuote ei edelleenkään toimi oikein tunnin sähkökatkon jälkeen, ja vianetsintäkaaviot on käyty läpi, ota yhteyttä huoltoon.

HUOMAA: Takuuseen liittyvissä asioissa sinua pyydetään todistamaan ostoksesi esittämällä ostokuitti. Pidä tästä syystä ostokuitti aina tallessa.

Ennen takuuhuoltoon toimittamista on tärkeää, että kaikki tarvittavat tiedot ovat käytettävissä:

• Vian kuvaus
• Malli
• Tuotteen tyyppi- ja sarjanumerot (annettu tyyppikilvessä)
• Ostotiedot.

Takuukorjauspyynnöt voidaan tehdä täyttämällä takuulomake osoitteessa www.thermex.fi/Huolto, jossa myös huoltoehdot ovat luettavissa.

Tekniseen tukeen liittyvät kysymykset ja toimintojen tarkennuspyynnöt voidaan tehdä lähettämällä viesti osoitteeseen [e-mail] tai puhelimitse [phone].

CONTENDIO

Advertencia general 49

Asamblea

50

Pakkaus pitää hävittää paikallisten jätehuoltomääräysten mukaisesti.

KUVUN HÄVITTÄMINEN

Tuotteessa ja siihen liittyvissä ohjeissa ilmoitettu merkintä tarkoittaa, ettei tätä tuotetta voida hävittää kotitalousjätteenä, vaan se pitää toim- ittaa lähimpään keräyspisteeseen kierrätettäväksi sähkö- ja elektroniikkajätteenä.
