XO 6300 - Ugn Scandomestic - Gratis bruksanvisning och manual

Produkttyp	Inbyggd elektrisk ugn
Märke	Scandomestic
Modell	XO 6300
Användbar volym	65 L
Märkspänning	220-240 V~
Märkfrekvens	50-60 Hz
Elanslutning	3,2 kW
Kontrolltyp	3 vridreglage (funktion, tid, temperatur)
Ugnsfunktioner	Lampa, Avfrostning, Dubbel grill med fläkt, Dubbel grill, Enkel grill, Över- och undervärme med fläkt, Över- och undervärme, Undervärme, Varmluft, ECO
Ugnstyp	Elektrisk med fläkt och flera värmeelement
Säkerhetsfunktioner	Barnsäkerhet (tillsyn krävs), automatisk avstängning? ej specificerad, fördröjning av kylfläkt
Rengöring och underhåll	Handtvätta tillbehör med varmt vatten, torka av ugnsutrymmet med rengöringsmedel och mjuk trasa; använd inte slipande rengöringsmedel eller metallskrapor
Lamputbyte	Typ: 300°C resistent glödlampa, byte genom att vrida lampglaset moturs
Medföljande tillbehör	Grillgaller, Grillbricka, Klämmor (för borttagning av brickor), Litet grillgaller (vissa modeller)
Installationskrav	Minsta ventilationsyta i botten 250 mm², avstånd mellan skåpets botten och bakvägg >= 50 mm, använd 16A uttag, installera inte bakom en dekorativ dörr
Energieffektivitet	Ej specificerad, ECO-funktion för energibesparing

Vanliga frågor - XO 6300 Scandomestic

Vad ska jag göra om ugnen avger en stickande lukt eller rök vid första användningen?

Detta är normalt på grund av bindemedlet i isoleringspanelerna. Kör ugnen tom vid 250°C i 90 minuter med funktionen över- och undervärme. Se till att ventilationen är god och håll barn borta tills lukten försvinner.

Kan ugnen installeras under en häll?

Ja, men bänkskivans tjocklek måste uppfylla minimikraven: induktionshäll 37 mm, fullständig induktionshäll 47 mm, gashäll 30 mm, elektrisk häll 27 mm. Se installationsdiagrammet för detaljer.

Hur byter jag ugnslampan?

Koppla bort strömmen och se till att ugnen är kall. Ta bort lampglaset genom att vrida moturs. Byt till en ny glödlampa som tål 300°C (kontakta servicecenter). Sätt tillbaka glaset.

Varför går fläkten fortfarande efter att ugnen stängts av?

Detta är normalt. Fläkten fortsätter att gå ett tag för att kyla ner ugnens elektronik. Ingen åtgärd krävs.

Kan jag använda en ångrengörare för att rengöra ugnen?

Nej, en ångrengörare får inte användas. Rengör med en mjuk trasa och milt rengöringsmedel. Undvik slipande rengöringsmedel och metallskrapor för att förhindra skador på glaset.

Vilken rekommenderad strömuttagskapacitet?

Använd ett 16A uttag. Strömkabeln ska vara lätt åtkomlig för enkel frånkoppling.

Vad gör ECO-funktionen?

ECO-funktionen tillagar mat skonsamt med värme från topp och botten, vilket sparar energi jämfört med standardlägen. Idealisk för energieffektiv bakning.

Hur tar jag bort lukter från en ny ugn?

Kör ugnen tom vid 250°C i 0,5-1 timme med funktionen över- och undervärme. Öppna köksfönster och använd köksfläkten för ventilation.

Kan ugnsluckan lämnas öppen för kylning?

Det rekommenderas inte. Efter användning, öppna luckan i en liten vinkel och vänta på kylning. Undvik att lämna föremål på den öppna luckan för att förhindra obalans.

Vad ska jag göra om ugnen inte startar?

Kontrollera att strömmen är ansluten, att huvudströmbrytaren är på och att ugnsluckan är ordentligt stängd. Om lampan inte tänds, kontakta eftermarknadsservice.

BRUKSANVISNING XO 6300 Scandomestic

Original användarmanual

Original käyttöohje

Skab Diagram (Stående Skab)

A Luftventiler

B Minimum bundventilationsareal: 250 mm2

Varningsmeddelanden: Innan du använder denna produkt, läs denna bruksanvisning noggrant och spara den för framtida referens. Designen och specifikationerna kan ändras utan föregående meddelande för produktförbättringar.

Rådgör med din återförsäljare eller tillverkare för mer information.

Illustrationen är endast för referens, vänligen hänvisa till det faktiska produktens utseende.

VIKTIGA SÄKERHETS INSTRUKTIONER

DESSA VARNINGAR TILLHANDAHÅLLS I SÄKERHETENS INTRESSE. LÄS DEM NOGGRANT INNAN DU INSTALLERAR ELLER ANVÄNDER APPARATEN.

För att upprätthålla EFFEKTIVITET och SÄKERHET för denna apparat rekommenderar vi:

Ring endast de servicecenter som auktoriserats av butiken där du köper spisen

Använd alltid originalreservdelar

• När ugnen sätts på för första gången kan det ge en obehaglig lukt. Detta beror på bindemedlet som används för isoleringspanelerna i ugnen. Kör den nya tomma produkten med den konventionella tillagningsfunktionen, 250°C, 90 minuter för att rengöra oljeföroreningar inuti håligheten.
• Vid första användningen är det helt normalt att det kommer lätt rök och dörr. Om det inträffar bör du vänta tills lukten försvinner innan du sätter in maten i ugnen.
• Använd produkten i en öppen miljö.
• Apparaten och dess åtkomliga delar blir varma under användning. Försiktighet bör iakttas för att undvika att röra värmeelement. Barn under 8 år ska hållas borta om de inte övervakas kontinuerligt.
• Om ytan är sprucken, stäng av apparaten för att undvika risken för elektriska stötar.
• Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått övervakning eller instruktioner om hur man använder apparaten på ett säkert sätt och förstår inblandade faror. Barn får inte leka med apparaten. Rengöring och

användarunderhåll får inte utföras av barn utan tillsyn.

- Under användning blir apparaten mycket varm. Var försiktig så att du inte rör vid värmeelementen inuti ugnen.

- Låt inte barn komma nära ugnen när den är igång, särskilt när grillen är på.

- Se till att apparaten är avstängd innan du byter ugnslampa för att undvika risken för elektriska stötar.

- Medlen för frånkoppling måste vara inbyggda i den fasta kabeldragningen i enlighet med kabelspecifikationerna.

- Barn bör övervakas för att säkerställa att de inte leker med apparaten.

- Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet.

- Tillgängliga delar kan bli varma under användning. Små barn bör hållas borta.

- En allpolig frånkopplingsanordning måste vara inbyggd i den fasta kabeldragningen i enlighet med ledningsreglerna.

- Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer för att undvika fara.

- Använd inte hårda slipande rengöringsmedel eller vassa metallskrapor för att rengöra ugnsluckans glas eftersom de kan repa ytan, vilket kan leda till att glaset splittras.

- Använd endast den temperaturgivare som rekommenderas för denna ugn.

- En ångtvätt får inte användas.

- Apparaten är inte avsedd att användas med hjälp av en extern timer eller ett separat fjärrkontrollsystem.

- Använd inte ugnen om du inte har något på fötterna. Rör inte ugnen med våta eller fuktiga händer eller fötter.

- För ugn: Ugnsluckan bör inte öppnas ofta under tillagningstiden.

- Apparaten måste installeras av en auktoriserad tekniker och

tas i bruk. Tillverkaren ansvarar inte för skador som kan orsakas av felaktig placering och installation av obehörig personal.

• När luckan eller lådan på ugnen är öppen, lämna inget på den, annars kan du obalansera din ugn eller gå sönder luckan.
• Vissa delar av apparaten kan hålla värmen under lång tid; det är nödvändigt att vänta tills det svalnat innan man berör de punkter som utsätts för värmen direkt.
• Om du inte ska använda apparaten under en längre tid, rekommenderas det att du kopplar in den.
• Innan du aktiverar den pyrolytiska rengöringsfunktionen, ta bort allt överflödigt spill och se till att ugnen är tom. Lämna inte något i den (t.ex. formar, bakplåtar, droppform, skjutfäste etc.) eftersom det kan skada dem kraftigt.

DEKLARATION AV EFTERLEVANDE

- När du har packat upp ugnen, se till att den inte har skadats på något sätt. Om du har några tvivel alls, använd den inte: kontakta en professionellt kvalificerad person. Förvara förpackningsmaterial som plastpåsar, polystyren eller spikar utom räckhåll för barn eftersom dessa är farliga för barn.

PRODUKTINSTALLATION

Om det finns några skillnader mellan illustrationen och den faktiska produkten, se den faktiska produkten.

Installation av dörrhandtag

Snäpp fast båda ändarna av dörrhandtaget på de två metallringarna på dörrglaset.

Flytta dörrhandtaget parallellt till höger så att dörrhandtaget sitter helt på ugnsluckans glas.

Efter installationen kommer handtaget att centreras med dörrglaset till vänster och höger.

(Endast för vissa modeller) Montera vredet på kontrollpanelen.

1 Reserv 5 mm för dörrpanelen upptill respektive nedtill.
2 Reserv 20 mm för dörrpanelen till vänster respektive höger.

Reserv 20 mm för dörrpanelens tjocklek.

• Tjockleken på skåpskivan är 20 mm.
- Om eluttaget är installerat på baksidan av apparaten, ska djupet på skåpsöppningen ökas från minst 590 mm till 620 mm.
- Måtten i figurerna är i mm.

Skåpdiagram (jordskåp)

Om apparaten är installerad under hällen visas den minsta tjockleken på bänkskivan A nedan:

Typ av häll	Bänkskiva A
Induktionshäll	37 mm
Helyta induktionshäll	47 mm
Gashäll	30 mm
Elektrisk häll	27 mm

• Tjockleken på skåpskivan är 20 mm.
• Om eluttaget är installerat på baksidan av apparaten, ska djupet på skåpsöppningen ökas från minst 590 mm till 620 mm.
  • Måtten i figurerna är i mm.

Installation Viktig Instruktioner

!Innehåll den där betyder [obligatorisk]

• Säker användning av denna apparat kan endast garanteras om den har installerats enligt en professionell standard i enlighet med dessa installationsinstruktioner. Installatören är ansvarig för eventuella skador till följd av felaktig installation.
• Hela installationsprocessen kräver två professionella installatörer. Använd torra skyddshandskar under installationen för att undvika repor eller elektriska stötar.
• Monterade enheter måste vara värmebeständiga upp till 90°C och intilliggande enhetsfronter upp till 70°C.
• Använd ett 16A-uttag.

Innehåll den där betyder [förbjuda]

• Installera inte apparaten bakom en dekorativ lucka eller dörren till en köksenhet, eftersom detta kan göra att apparaten överhettas.
• Kontrollera om apparaten är skadad efter uppackning. Anslut inte apparaten om den har skadats under transporten.
• Blockera inte apparatens ventil och springan mellan skåpet och apparaten.
• Var ytterst försiktig när du flyttar eller installerar apparaten. Den är mycket tung, lyft inte apparaten i dörrhandtaget.
• Om nätsladden eller nätkontakten är skadad, sluta använda apparaten omedelbart för att undvika brand, elektriska stötar eller andra skador.

⚠Innehåll den där betyder [notera]

• Var mycket försiktig när du flyttar eller installerar apparaten för att undvika skador på apparaten eller skador på skåpen.
• Innan du startar apparaten, ta bort allt förpackningsmaterial och alla tillbehör

från hålrummet.

• Eluttaget ska vara tillgängligt för användare (t.ex. bredvid skåpet) för enkel strömavstängning.
• När installationen är klar, se till att nätkontakten är ordentligt isatt i uttaget.
• Se "Skåpsdiagram" för krav på skåpets nettodjup. Avståndet mellan skåpets bottenskiva och bakskivan (eller väggen) ska inte vara mindre än 50 mm.

Installation steg

- Vänligen anpassa skåpet enligt "Skåpsdiagrammet".

- Före installation, kontrollera om det finns normalt eluttag och lämplig jordning, och kontrollera om skåpets dimensioner uppfyller installationskraven.

- Placera apparaten på avsedda platser i köket, installera den i ett vertikalt skåp och anslut strömförsörjningen.

- För att lokalisera monteringsfästhålen, öppna apparatens lucka och titta på apparatens sidoram (positionen visas ovan).

- Fäst apparaten i skåpet med två gummipluggar A och skruvar B som medföljer apparaten.

När ta bort mat, snälla du ha på sig värme isolerande handskar till förhindra brännskador!

På de ögonblick av öppning de dörr av de ugn, betala uppmärksamhet till de ånga.

Vänligen öppna de dörr på a små Vinkel till undvika de ånga på din ansikte.

En Controlp anel

B Fästhål för montering

C Handtag

D Ventilationsöppningar

E Monteringsfästhål

F Glasdörr

Tillbehör

GrillställGrilla mat eller placera värmebeständiga kokkärl	Laga stora portioner mat eller fånga matrester
ClipsTa bort grillplåten och grillgallretEndast för vissa modeller	Litet grillställLaga mindre portioner matEndast för vissa modeller

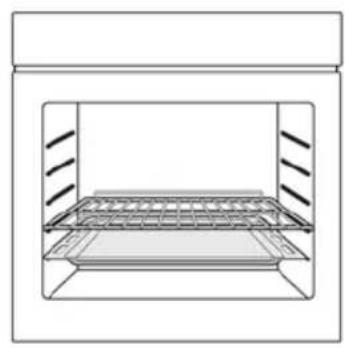

Tillbehör Använd endast för några modeller)

För att ugnen ska fungera korrekt ska grillgallret och grillplåten endast placeras mellan de först och femte nivåer. När Begagnade tillsammans, plats de Grill bricka under grillstället.

Kontrollera Panel

En start

B Påminn
C Tidsinställning
D Display
E Stopp

K1: För val av ugnsfunktioner.
K2: För inställning av tiden.
K3: För inställning av temperaturen.

Fungera	Funktionsbeskrivning
Lampa	Tillagningsprocessen kan observeras under upplysta förhållanden. Förutom Pyrolytisk funktion och ECO-funktion.
[S436]Avfrostning	Cirkulationen av luft vid rumstemperatur möjliggör snabbare upptining av fryst mat (utan att använda någon värme).
Dubbelgrill med fläkt	Strålningsvärmeelementet och toppvärmeelementet fungerar med fläkt.
Dubbel grill	Strålningsvärmeelementet och toppvärmeelementet fungerar. Du kan välja att använda ett roterande grillställ.
Enkel grill	Det inre grillelementet slås på och av för att bibehålla temperaturen. Kan användas för att grilla ett litet antal mat.Du kan välja att använda ett roterande grillställ.
Conventionell + fläkt	Kombinationen av fläkt och de övre och undre värmeelementen ger jämnare värmegenomträngning och färgning, främst för tillagning av kött.
Konventionell	De övre och undre värmeelementen samverkar för att ge konvektionsmatlagning.Du kan välja att använda ett roterande grillställ.
Botten uppvärmning	Uppvärmning sker genom värmerör i botten av ugnen. Används främst för att hålla värmen och färga maten.
Konvektion	I varmluftsläge slås fläkten på automatiskt för att ge jämn värme för bakning i ett eller flera lager. Detta är särskilt lämpligt för att baka mat som kräver jämn färgning.
ECO	För energisnål matlagning. Laga de utvalda ingredienserna på ett skonsamt sätt, och de värme kommer från de topp och de botten.

Innan användning för första gången

1 Ugnen får inte användas förrän den har installerats korrekt.
2 För att undvika brand, ta bort allt transportskyddsmaterial och se till att ugnen är fri från förpackningsrester och tillbehör (t.ex. skum, kartong, grillplåt, grillgaller etc.).
3 Rengör ugnsutrymmet och tillbehören med tvålvatten och en mjuk trasa.
4 Öppna köksfönster och spiskåpor för att upprätthålla hög ventilation.
5 Släpp inte in barn eller husdjur i köket och stäng dörrarna till intilliggande rum.
6 Efter att ha anslutit strömmen, aktivera ugnsläge, tid och temperatur i tabellen nedan för att ta bort lukt i hålrummet.
7 Efter den första användningen, öppna ugnsluckan i en liten vinkel och vänta tills kylningen är klar.

Fungera	Temperatur	Tid
Konventionell	250 °C	0,5-1 timme

Regelbunden drift

Vrid ratt K1 för att välja ugnsfunktioner.

Vrid ratt K2 för att justera tiden.

Vrid ratt K3 för att justera temperaturen.

När tillagningen är klar, vrid alla rattar till läge "O".

Städning och underhåll

Rengöring

Koppla bort strömförsörjningen före rengöring och underhåll.

För att säkerställa ugnens livslängd bör den rengöras noggrant ofta.

Rengöringsstegen är följande:

1 Efter tillagning väntar du tills ugnen har svalnat helt.
2 Ta bort ugnstillbehören, skölj med varmt vatten och torka.
3 Rensa upp matrester från ugnskammaren.
4 Torka av ugnen med en mjuk trasa fläckad med rengöringsmedel och torka sedan med en torr, mjuk trasa.

Anteckningar

1 Använd inte vassa rengöringsverktyg, hårda borstar och frätande rengöringsmedel för att inte skada ugnen och dess tillbehör.
2 Använd inte grovt skurmedel eller vass metallspatel för att rengöra dörrglaset.

Lampbyte

1 Stäng av och koppla bort strömmen från ugnen. Se till att de inre delarna är svala innan du vidrör de inre delarna.
2 Ta bort lampskyddet genom att vrida det moturs (obs, det kan vara styvt), byt ut glödlampan mot en ny av samma typ.
3 Sätt i den nya glödlampan, som ska tåla 300°C. Kontakta ditt lokala servicecenter för utbyte av glödlampor.
4 Om du är osäker, kontakta en kvalificerad elektriker för hjälp.

Varning

För att undvika elektriska stötar - se till att strömförsörjningen till apparaten är avstängd och att apparaten är helt kall. innan du tar bort lamplinsen.

Om problemet inte kan lösas eller andra problem uppstår, vänligen kontakta kundservicen.

Problem	Möjlig anledning	Lösning
Kan inte starta	Strömmen är inte ansluten	anslut strömförsörjningen
	Huvudströmbrytaren är inte påslagen	Slå på strömbrytaren
	Ugnsluckan inte stängd	Stäng ugnsluckan
lampan tänds inte	Den är sönder	Kontakta kundservice
Har en stickande lukt eller rök	första användningen	Ingen bearbetning krävs
Maten är inte tillagad	Temperaturen är för låg	Använd en högre temperatur
	Matportionen är för stor	Laga mat i mindre bitar eller förläng tillagningstiden.
Bränd eller ojämn mat	Temperaturen är inställd för högt eller uppvärmningstiden är för lång	Justera tillagningstemperaturen eller tiden
	Maten är för nära värmeröret	Justera placeringslagren för tillbehör
Fläkten slutade inte fungera efter att ha stoppat uppvärmningen	Fläkt fördröjer att blåsa för värmeavledning	Ingen bearbetning krävs

SPECIFIKATIONER

Användbar volym: 65L

Märkspänning: 220-240V\~

Märkfrekvens: 50Hz-60Hz

Eleffekt: 3,2 kW

PRODUKTÅTERVINNING

Denna apparat är märkt enligt det europeiska direktivet 2012/19/EU om avfall från elektrisk och elektronisk utrustning (WEEE).

Genom att säkerställa att denna produkt kasseras på rätt sätt hjälper du till att förhindra potentiella negativa konsekvenser för miljön och människors hälsa, som annars skulle kunna orsakas av olämplig avfallshantering av denna produkt.

Symbolen på produkten anger att denna produkt inte får behandlas som hushållsavfall. Istället ska den lämnas till lämplig insamlingsplats för återvinning av elektrisk och elektronisk utrustning. Avfallshantering måste utföras i enlighet med lokala miljöbestämmelser för avfallshantering. För mer detaljerad information om behandling, återvinning och återvinning av denna produkt, vänligen kontakta ditt lokala stadskontor, din hushållsavfallshantering eller butiken där du köpte produkten.

Denna symbol på produkten eller bruksanvisningen indikerar att din enhet ska kasseras separat från ditt hushållsavfall vid slutet av dess livslängd.

Det finns ett separat återvinningssystem lokalt för återvinning. För mer information, kontakta den lokala myndigheten eller återförsäljaren där du köpte produkten.

När du har packat upp ugnen, se till att den inte har skadats på något sätt. Om du har några tvivel alls, använd den inte: kontakta en professionellt kvalificerad person. Förvara förpackningsmaterial som plastpåsar, polystyren eller spikar utom räckhåll för barn eftersom dessa är farliga för barn.
