40-8747 - Mätning Cocraft - Gratis bruksanvisning och manual

Typ av produkt	Laseravståndsmätare
Märke	Cocraft
Modell	40-8747
Mätområde	0.05 – 40 m (0.16 – 131 ft)
Noggrannhet	± 2 mm (0.08 tum)
Laserk klass	Klass II, < 1 mW, 635 nm
Strömförsörjning	2 x AAA alkaliska batterier (1.5 V)
Batteritid	Upp till 5 000 mätningar
Display	Bakgrundsbelyst LCD, 4-siffrig
Enheter	m / ft / in
Funktioner	Avstånd, area, volym, kontinuerlig mätning, addition/subtraktion
Minne	Senaste 10 mätningarna
Automatisk avstängning	Efter 3 minuters inaktivitet
Driftstemperatur	0°C till 40°C (32°F till 104°F)
Mått (H x B x D)	110 x 50 x 25 mm (4.3 x 2.0 x 1.0 in)
Vikt (med batterier)	100 g (3.5 oz)
Material	ABS-plast
Vattentålighet	IP54 (damm- och stänktät)
Medföljande tillbehör	Förvaringsväska, snodd, batterier, bruksanvisning
Rengöring	Torka med en mjuk, torr trasa; använd inte lösningsmedel
Säkerhet	Titta inte in i laserstrålen; undvik exponering av ögonen
Reservdelar	Batterier (AAA) är användarbytbara; inga andra reservdelar finns
Reparationsbarhet	Inte användarbar; kontakta Cocraft support för reparation

Vanliga frågor - 40-8747 Cocraft

Hur byter jag batteriet i min Cocraft 40-8747 laseravståndsmätare?

Öppna batterifacket på baksidan, ta bort de gamla batterierna och sätt i två nya AAA alkaliska batterier med rätt polaritet. Stäng facket ordentligt.

Vad är det maximala mätområdet för 40-8747?

Enheten kan mäta avstånd från 0,05 till 40 meter (0,16 till 131 fot). För bästa noggrannhet, använd en målplatta för avstånd över 10 m.

Hur noggrann är Cocraft 40-8747?

Noggrannheten är ± 2 mm (0,08 tum) under gynnsamma förhållanden. Noggrannheten kan minska i starkt solljus eller på dåligt reflekterande ytor.

Kan jag använda enheten utomhus?

Ja, men prestandan kan minska i direkt solljus. Laserstrålen är mer synlig i svagt ljus. För avstånd över 10 m, använd den medföljande målplattan.

Vilka enheter kan 40-8747 visa?

Enheten kan visa mätningar i meter, fot och tum. Tryck på enhetsknappen för att växla mellan dem.

Hur mäter jag area eller volym?

Tryck på funktionsknappen för att välja area- eller volymläge. Mät den första sidan, sedan den andra sidan (och tredje för volym). Enheten beräknar resultatet automatiskt.

Varför startar inte min enhet?

Kontrollera att batterierna är korrekt isatta och har tillräcklig laddning. Byt ut mot nya AAA-batterier. Om problemet kvarstår, kontakta Cocraft support.

Hur rengör jag laserlinsen?

Använd en mjuk, luddfri trasa lätt fuktad med vatten eller linsrengöring. Torka försiktigt linsen. Använd inte slipande material eller lösningsmedel.

Vad betyder felmeddelandet 'Err'?

'Err' indikerar att mätningen inte kunde tas, ofta på grund av en svag laserretursignal (t.ex. för långt, för ljust eller reflekterande yta). Försök mäta en närmare, matt yta.

Är lasern säker för ögonen?

Enheten använder en Klass II-laser (< 1 mW). Undvik direkt exponering av ögonen. Rikta inte lasern mot människor eller djur. Den är i allmänhet säker om den används enligt anvisningarna.

BRUKSANVISNING 40-8747 Cocraft

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

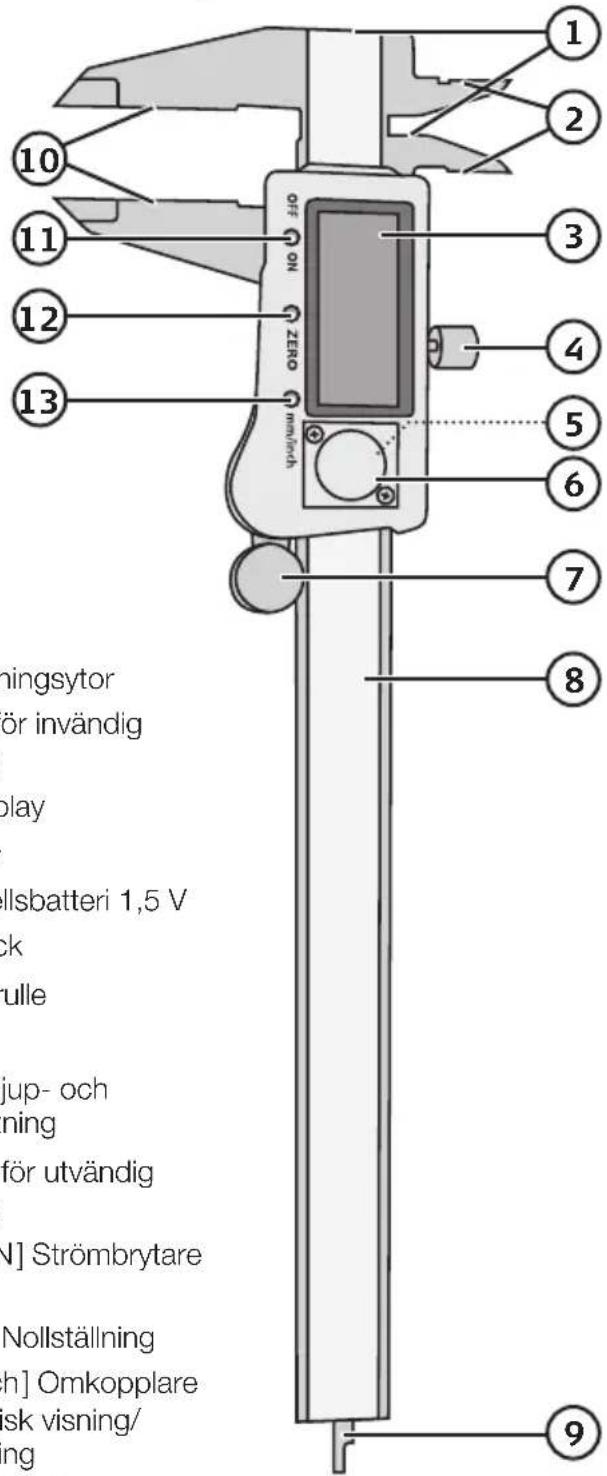

Produktbeskrivning

1. Stegmätningsytor
2. Mätytor för invändig mätning
3. LCD-display
4. Låsskruv
5. Knappcellsbatteri 1,5 V
6. Batterilock
7. Friktionsrulle
8. Linjal
9. Slid för djup- och höjdmätning
10. Mätytor för utvändig mätning
11. [OFF/ON] Strömbrytare av/på
12. [ZERO] Nollställning
13. [mm/inch] Omkopplare för metrisk visning/tumvisning i decimalform

Användning

Förberedelser

• Den rörliga mätskänkeln (löparen) kan endast flyttas längs linjalen när lässkruven (4) har öppnats.
• Torka av linjalen och alla mätytor.
• Kontrollera att displayen och alla knappar fungerar.

Mätning

1. Öppna lässkruven (4).
2. Tryck på [ OFF/ON ] för att slå på skjutmåttet.
3. Tryck sedan på [ mm/inch ] för att välja metrisk visning eller tumvisning.

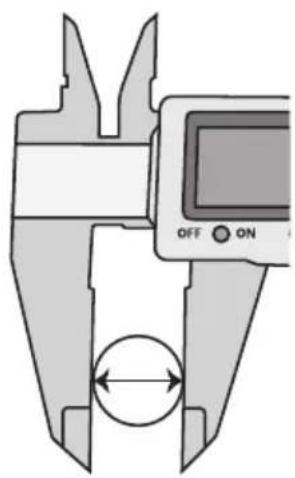

4. Utför mätningen.
5. För att nollställa skjutmåttet, tryck på [ZERO].
6. Tryck på [ OFF/ON ] för att stänga av efter fullbordad mätning. Automatisk avstängning efter 20–30 minuter.

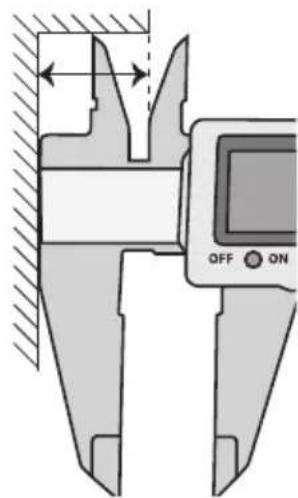

C. Djup-/höjdmätning

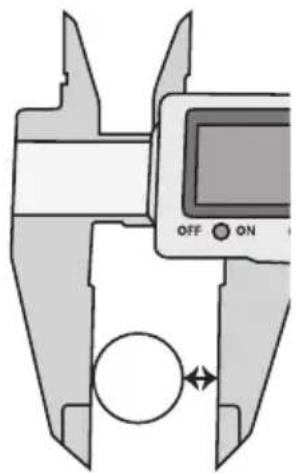

E. Relativ mätning med differentierad nollställning. T.ex. seriemätning – nollställ på en del som har korrekt mått enligt toleranserna och avläs sedan eventuella avvikelser på övriga delar.

Skötsel och underhåll

• Torka hela linjalen med torr, mjuk trasa. Använd inte lösningsmedel vid rengöring.
• Håll skjutmåttet torrt och rent.
• Stäng av skjutmåttet när det inte används.
• Mät aldrig strömförande delar.
• Använd inte gravyrpenna för att märka skjutmättet. Mätsystemet kan ta skada.
• Felvisning på displayen kan inträffa vid batteribyte. Ta då ur batteriet och vänta i 60 sekunder innan du sätter tillbaka batteriet igen.

Batteribyte

När siffrorna i displayen blinkar är batteriet slut. Skruva loss skruvarna på baksidan för att öppna batteri-locket och byt batteri. Pluspolen (+) ska placeras utåt.

Felsökning

Fel Möjlig orsak Åtgård
Blinkande display.	Svagt batteri. Byt batteri.
Displayens siffror ändras inte när löparen flyttas.	Tillfälligt fel i mätsystem.	Ta ur batteriet och sätt tillbaka det efter 60 sekunder.
Noggrannheten sämre än ± 0,01 mm.	Smuts på sensorn.	Torka hela linjalen med en torr, mjuk trasa.
Ingen visning på displayen.	1. Svagt batteri.2. Batteriet är placeratåt fel håll.	1. Byt batteri.2. Vänd på batteriet.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Mätområde 0–150 mm, 0–6"

Upplösning 0,01 mm, 0,0005"

Max mäthastighet 1,5 m/sek, 60"/sek

Mätnoggrannhet 0,03 mm*

Repeternoggrannhet 0,01 mm

Strömförsörjning Knappcellsbatteri LR44, 1,5 V

Användningstemperatur 5–40 °C, 41–104 °F

* Noggrannheten påverkas negativt om luftfuktigheten överstiger 80 % RH (relativ fuktighet).

Digitalt skyvelære

Art.nr. 40-8747

...på målingene 0,03 mm*
