KÄYTTÖOHJE 40-8747 Cocraft

Alkuperäinen käyttöohje

Digitaalinen työntömitta

Tuotenro 40-8747

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

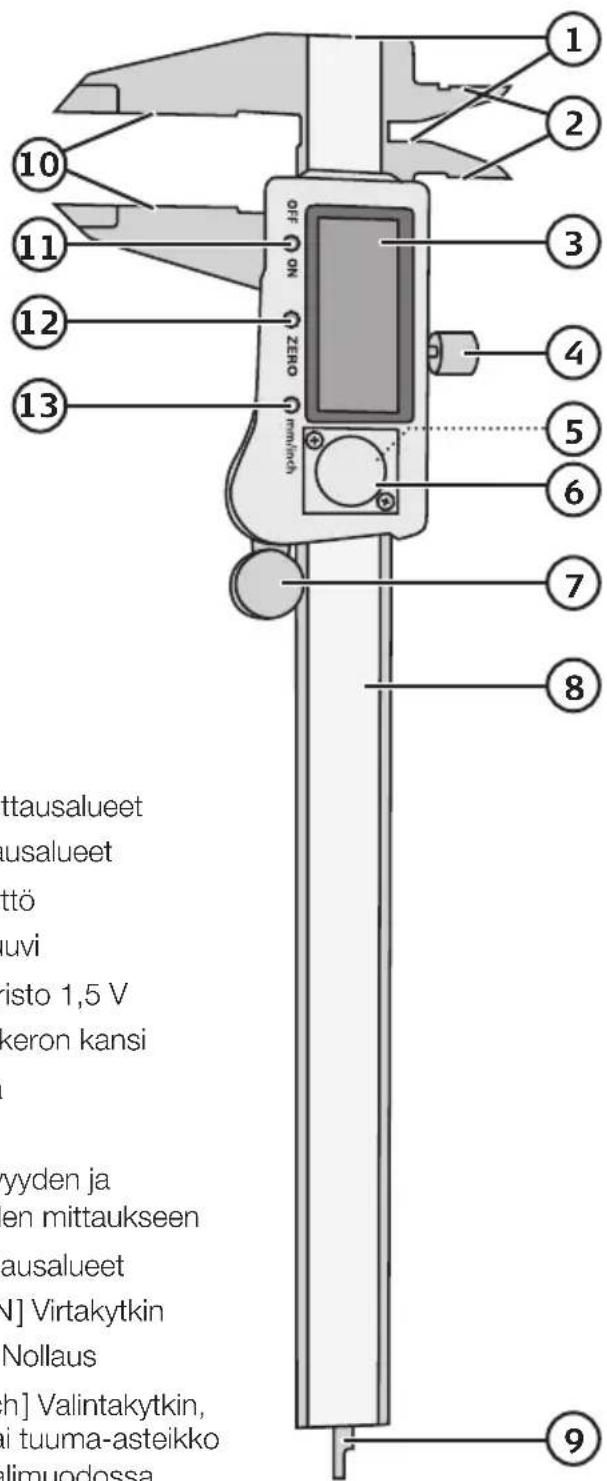

Tuotteen kuvaus

SUOMI

1. Porrasmittausalueet
2. Sisämittausalueet
3. LCD-näyttö
4. Lukitusruuvi
5. Nappiparisto 1,5 V
6. Paristolokeron kansi
7. Kitkarulla
8. Viivain
9. Luisti syvyyden ja korkeuden mittaukseen
10. Ulkomittausalueet
11. [OFF/ON] Virtakytkin
12. [ZERO] Nollaus
13. [mm/inch] Valintakytkin, metri- tai tuuma-asteikko desimaalimuodossa

Käyttö

Valmistelut

• Liikkuvaa mittaa voi liikuttaa viivainta pitkin ainoastaan silloin, kun lukitusruuvi (4) on auki.
• Pyyhi viivain ja kaikki mitta-alueet.
• Varmista, että näyttö ja kaikki painikkeet toimivat.

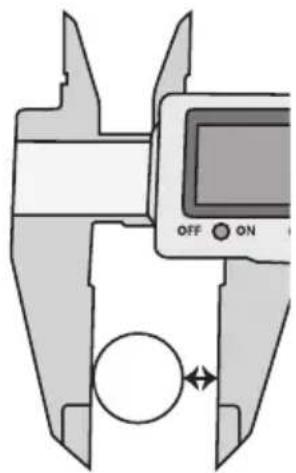

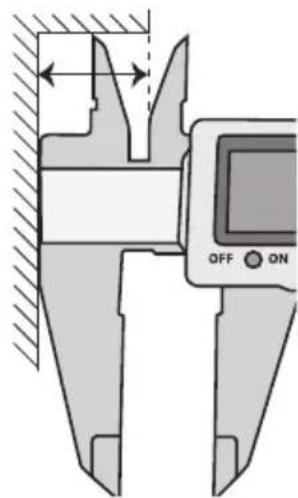

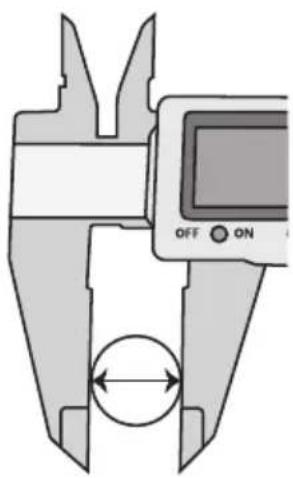

Mittaus

1. Avaa lukitusruuvi (4).
2. Käynnistä työntömitta painikkeella [OFF/ON].
3. Valitse metri- tai tuuma-asteikko painikkeella [mm/inch].
4. Suorita mittaus.
5. Voit nollata työntömitan painikkeella [ZERO].
6. Sulje mitta onnistuneen mittauksen jälkeen painikkeella [OFF/ON]. Mitta sammu automaattisesti 20–30 minuutin kuluttua.

SUOMI

C. Syvyyden ja korkeuden mittaus

D. Porrastettu mittaus

E. Suhteellinen mittaus differentioidulla nollauksella. Esim. sarjamittaus: nollaa mittaus siltä osalta, jonka mitat ovat oikein, ja mittaa sitten mahdolliset poikkeamat muista osista.

• Pyyhi koko viivain kuivalla ja pehmeällä liinalla. Älä kävtä puhdistukseen liuottimia.
• Pidä työntömitta kuivana ja puhtaana.
• Sammuta työntömitta, kun et käytä sitä.
• Älä koskaan mittaa sähkövirtaa johtavia osia.
• Älä käytä mitan merkitsemiseen kaiverruskynää. Mittajärjestelmä voi vahingoittua.
• Pariston vaihto voi vaikuttaa näytön lukemiin. Poista paristo ja odota 60 sekuntia, ennen kuin asetat pariston takaisin paikalleen.

Pariston vaihto

Paristo on lopussa, kun näytöllä olevat luvut vilkkuvat. Avaa mitan takana oleva paristolokeron ruuvit ja vaihda paristo. Pariston plusnapa (+) tulee ulospäin.

Vianetsintä

Ongelma Mahdollinen syy Toimenpiteet
Näyttö vilkkuu. Paristo on lopussa. Vaihda paristo.
Näytön numeroteivät muutu, kunmittaa siirretään.	Tilapäinen vikamittajärjestelmässä.	Poista paristo jaaseta se takaisin60 sekunninkuluttua.
Tarkkuus onhuonompi kuin ± 0,01 mm.	Anturi on likainen. Pyyhi kokoviivain kuivallaja pehmeälläliinalla.
Näyttö on tyhjä. 1.	Paristo onlopussa.2. Paristo onväärin päin.	1. Vaihdaparisto.2. Käännäparisto.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Mittausalue 0–150mm,0–6"

Tarkkuus 0,01 mm, 0,0005"

Suurin mittausnopeus 1,5 m/s, 60"/s

Mittaustarkkuus 0,03 mm*

Toistotarkkuus 0,01 mm

Virtalähde Nappiparisto LR44, 1,5 V

Käyttölämpötila 5–40 °C, 41–104 °F

*Tarkkuus heikkenee, jos ilmankosteus on yli 80 % RH (suhteellinen kosteus).
