BEDIENUNGSANLEITUNG 40-8747 Cocraft

DIGITALER MESSSCHIEBER

Original Bedienungsanleitung

Digital Caliper

Art.no 40-8747

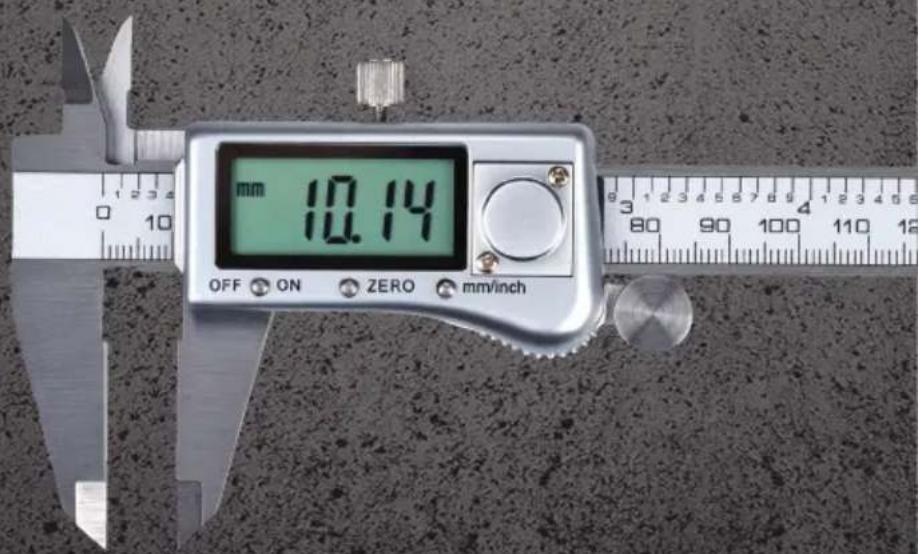

Digitaler Messschieber

Art.Nr. 40-8747

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Produktbeschreibung

DEUTSCH

1. Messflächen zur Stufenmessung
2. Messflächen zur Innenmessung
3. LCD-Display
4. Konterschraube
5. Knopfzelle (1,5 V)
6. Batterieabdeckung
7. Reibrolle
8. Lineal
9. Schieber für Tiefen- und Höhenmessung
10. Messflächen zur Außenmessung
11. [OFF/ON] Ein-/Ausschalter
12. [ZERO] Nullstellung
13. [mm/inch] Umschalten zwischen mm und Zoll (Dezimalanzeige)

Benutzung

Vorbereitung

• Der bewegliche Messschenkel lässt sich erst nach Lösen der Konterschraube (4) entlang des Lineals verschieben.
  • Lineal und alle Messflächen abwischen.
• Überprüfen, ob das Display und alle Tasten funktionieren.

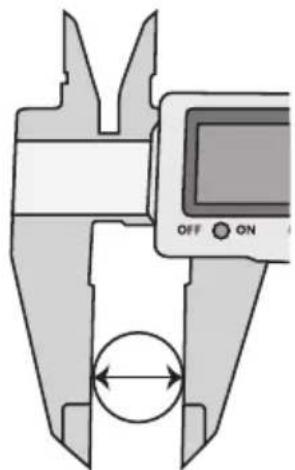

Messen

1. Die Konterschraube (4) lösen.
2. Zum Einschalten [OFF/ON] betätigen.
3. Danach [ mm/inch ] drücken, um sich das Ergebnis in mm oder Zoll anzeigen zu lassen.
4. Messung vornehmen.
5. Mit der Taste [ZERO] lässt sich der Messschieber nullstellen.
6. Nach der Messung mit Schalter [ OFF/ON ] ausschalten. Automatische Abschaltung nach 20–30 Minuten.

C. Tiefen- und Höhenmessung

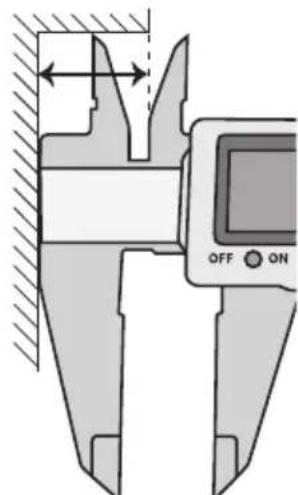

D. Stufenmessung

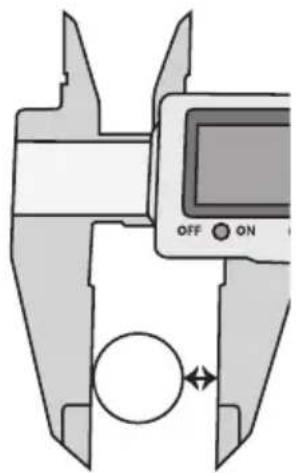

E. Relative Messung mit differenzierter Nullstellung. Ein Beispiel für Serienmessung: Bei einem Bauteil mit den richtigen Abmessungen auf Null stellen und danach die Abweichungen der übrigen Komponenten ermitteln.

• Das Gerät mit einem trockenen, weichen Tuch abwischen. Zur Reinigung keine Lösungsmittel verwenden.
  • Das Gerät trocken und sauber aufbewahren.
• Bei Nichtbenutzung den Messschieber abschalten.
• Niemals Messungen an stromführenden Teilen vornehmen.
• Den Messschieber nicht mit Gravurstiften kennzeichnen, da das Messsystem Schaden nehmen kann.
• Beim Batteriewechsel können fehlerhafte Meldungen im Display auftreten. Nach Entnahme der Batterie daher 60 Sekunden warten, bevor die neue eingesetzt wird.

Batteriewechsel

Wenn die Ziffern im Display blinken, ist die Batterie fast leer. Batteriewechsel: Schrauben auf der Rückseite lösen, Abdeckung öffnen, Batterie auswechseln und Abdeckung wieder festschrauben. Der Pluspol (+) muss nach außen weisen.

Fehlersuche

Fehler Mögliche	Ursache	Maßnahme
Display blinkt. Leere	Batterie. Batterie	tauschen.
Die Ziffern im Display ändern sich beim Bewegen des Messschenkels nicht.	Fehler im System.	Batterie herausnehmen und nach 60 Sekunden wieder einsetzen.
Die Messgenauigkeit ist schlechter als ± 0,01 mm.	Sensor verschmutzt.	Das ganze Lineal mit einem trockenen weichen Tuch abwischen.
Im Display wird nichts angezeigt.	1. Leere Batterie.2. Die Batterie wurde falsch herum eingesetzt.	1. Batterie tauschen.2. Batterie umdrehen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Messbereich 0–150 mm, 0–6"

Auflösung 0,01 mm, 0,0005"

Max. Messgeschwindigkeit 1,5 m/sek, 60"/sek

Messgenauigkeit 0,03 mm*

Wiederholungsgenauigkeit 0,01 mm

Stromversorgung Knopfzelle (LR44, 1,5 V)

Betriebstemperatur 5–40 °C, 41–104 °F

* Die Messgenauigkeit verschlechtert sich bei einer relativen Luftfeuchtigkeit von über 80 %.
