KORISNIČKI PRIRUČNIK HNS 61222 NAX BEKO

Најпре прочитајте овај приручник!

Поштовани купци,

Захваљујемо вам што сте одабрали производ компаније Веко. Желимо да постигнете оптималну ефикасност овог висококвалитетног производа који је произведен уз примену врхунске технологије. Обавезно прочитајте и схватите у потпуности овај приручник и додатну документацију пре употребе, и исти чувајте за накнадне референце. Не одвајајте овај приручник од јединице ако желите да је предате неком другом лицу. Придржавајте се свих упозорења и информација датих овде и следите упутства.

Имајте на уму да се овај кориснички приручник може примењивати на неколико модела производа. Приручник јасно указује на све варијације код различитих модела.

Символи и њихова значења

Символи наведени у наставку су употребљени у овом приручнику:

Важне информације и препоруке у вези с коришћењем уређаја.

ОПРЕЗ: Упозорења на личне повреде или оштећење имовине.

1 Важна упутства у вези са безбедношћу и заштитом животне средине

Важна упутства у вези са безбедношћу пажљиво прочитајте и сачувајте их за будућу употребу. Овај одељак садржи упутства у вези са безбедношћу која ће вам помоћи у заштити од опасности од пожара, струјног удара, изложености цурењу микроталасне енергије, личних повреда или оштећења имовине. Непоштовање ових упутстава поништава одобрену гаранцију.

• Веко производи су у складу са важећим безбедносним стандардима; према томе, у случају било каквих оштећења на уређају или каблу за напајање, исте треба да поправи или замени продавац, сервисни центар или стручно лице и овлашћени сервис како

би се избегла било каква опасност. Неисправни или неквалификовани радови на поправци могу бити опасни и могу довести до опасности за корисника.

- Овај апарат је намењен за употребу у домаћинствима и сличним објектима као што су:

– кухиње за запослене у продавницама, канцеларијама и другим радним окружењима;

- куће на фармама;

– од стране клијената у хотелима и осталим стамбеним окружењима;

– објекти који нуде ноћење и доручак.

- Управљајте уређајем према предвиђеној намени само како је описано у овом упутству.

• Произвођач не може

бити одговоран за штету насталу непрописном уградњом или злоупотребом производа.

- Овај уређај могу да користе деца која имају 8 и више година, особе са непотпуно развијеним телесним, чулним или менталним способностима, као и особе које немају довољно потребног искусства и знања све док су под надзором или им се дају упутства у погледу безбедне употребе уређаја и док схватају ризике који су обухваћени употребом производа.

- Деца не смеју да се играју уређајем. Чишћење и корисничко одржавање не смеју да обављају деца без надзора.

•Минимална удаљеност између носеће површине посуда за

- Ако је упутствима за уградњу плинске плоче дефинисана већа удаљеност, то се мора узети у обзир.

- Ваше мрежно напајање струјом мора бити у складу са информацијама на плочици на уређају.

- Никада не користите уређај ако је кабл за напајање или сам уређај оштећен.

-Спречите оштећење кабла за напајање тако што га нећете стискати, савијати или трљати по оштрим ивицама. Држите кабл за напајање даље од врућих површина и извора пламена.

- Уређај користите само са уземљеном утичницом.

УПОЗОРЕЊЕ: Не

прикључујте уређај на напајање пре потпуне уградње уређаја.

Поставите уређај на начин да утикач буде увек доступан. Не дирајте лампице ако су дуго радиле. Могу вам створити опекотине на рукама јер ће бити загрејане.

Придржавајте се прописа који су утврдили надлежни органи о испусту издувног ваздуха (ово упозорење није применљиво за употребу без димњака).

Укључите уређај након што ставите лонац, таву итд. на плочу за кување. У супротном, велика топлота може проузроковати деформације у неким деловима вашег производа.

Искључите плочу пре

него што са ње склоните лонац, таву итд.

• Не остављајте вруће уље на плочи за кување. Посуде са врућим уљем могу изазвати само-сагоревање.
• Обратите пажњу на завесе и прекриваче, јер се уље може запалити док спремате храну као што је помфрит. Филтер за масноће треба чистити најмање једном месечно. Карбонски филтер се мора заменити најмање једном у свака 3 месеца.
• Производ се чисти у складу са упутством за коришћење. Ако чишћење није извршено у складу с упутствима за коришћење, може доћи до опасности од пожара.
• Не користите материјале за филтрирање који нису отпорни на ватру уместо тренутног филтера.

1 Важна упутства у вези са безбедношћу и заштитом животне средине

Користите само оригиналне делове или делове које је препоручио произвођач. Не користите производ без филтера и не уклањајте филтере док је производ у функцији. У случају појаве пламена, искључите ваш производ и уређаје за кување са напајања електричном енергијом. У случају појаве пламена, прекријте пламен и никако не користите воду за гашење. Искључите уређај са напајања пре сваког чишћења и када уређај не користите. Негативни притисак у околини не би требало да пређе 4 Pa (4 x 10 бара) док истовремено раде аспиратор за електричну плочу и уређаји који раде на

другој врсти енергије а не на струју.

У окружењу у којем се користи уређај, испусни отвор уређаја који раде на лож-гориво или плин, као што су собна грејна тела, мора бити апсолутно изолован или уређај треба да буде херметичног типа.

- При повезивању одводне цеви користите цеви пречника 120 или 150 mm. Прикључак цеви мора бити што краћи и имати што је могуће мање преламања.

Опасност од гушења!

Амбалажу држите ван дохвата деце.

- Излазни отвор производа не сме бити повезан са ваздушним каналима који спроводе

1 Важна упутства у вези са безбедношћу и заштитом животне средине

другу врсту дима.

•Вентилација у просторији може бити недовољна када се аспиратор за електричну плочу користи истовремено са уређајима који раде на плин или друга горива (ово можда није применљиво на уређаје који само доводе ваздух у просторију).

- Предмети стављени на производ могу пасти. Не стављајте никакве предмете на производ. - Не фламбирајте храну испод производа.

УПОЗОРЕЊЕ: Пре уградње аспиратора уклоните заштитне фолије.

- Никада не остављајте високо отворен пламен испод аспиратора док је исти у функцији - Фритезе са дубоким уљем морају се непрестано надгледати

током употребе: прегрејано уље може да плане.

1.2 Усаглашеност са WEEE директивом и одлагање отпада:

Овај производ је усаглашен са WEEE директивом Европске уније (2012/19/EY). Овај уређај поседује символ класификације за отпад електричне и електронске опреме (WEEE).

Овај символ означава да се овај производ не сме одлагати заједно с осталим отпадом из домаћинства на крају његовог радног века.

Коришћени уређај мора се вратити на службено сабирно место за рециклирање електричних и електронских уређаја. Да бисте пронашли ове сабирне системе, обратите се локалним надлежним телима или продавцу где је производ купљен. Свако домаћинство има важну улогу у опораби и рециклажи старих уређаја. Одговарајуће одлагање искоришћеног уређаја помаже у спречавању потенцијалних негативних последица по животну средину и здравље људи.

1.3 Усклађеност са директивом RoHS

Производ који сте купили у сагласности је са RoHS директивом Европске уније (2011/65/EY). Он не садржи штетне и забрањене материјале наведене у Директиви.

1

Важна упутства у вези са безбедношћу и заштитом животне средине

1.4 Информације о паковању

Амбалажни материјали овог производа су направљени од материјала који могу да се рециклирају у складу са националним прописима о заштити животне средине. Амбалажне материјале не одлагати заједно са отпадом из домаћинства или другим отпадом. Однесите их на места за прикупљање амбалажног материјала одређена од стране локалних надлежних тела.

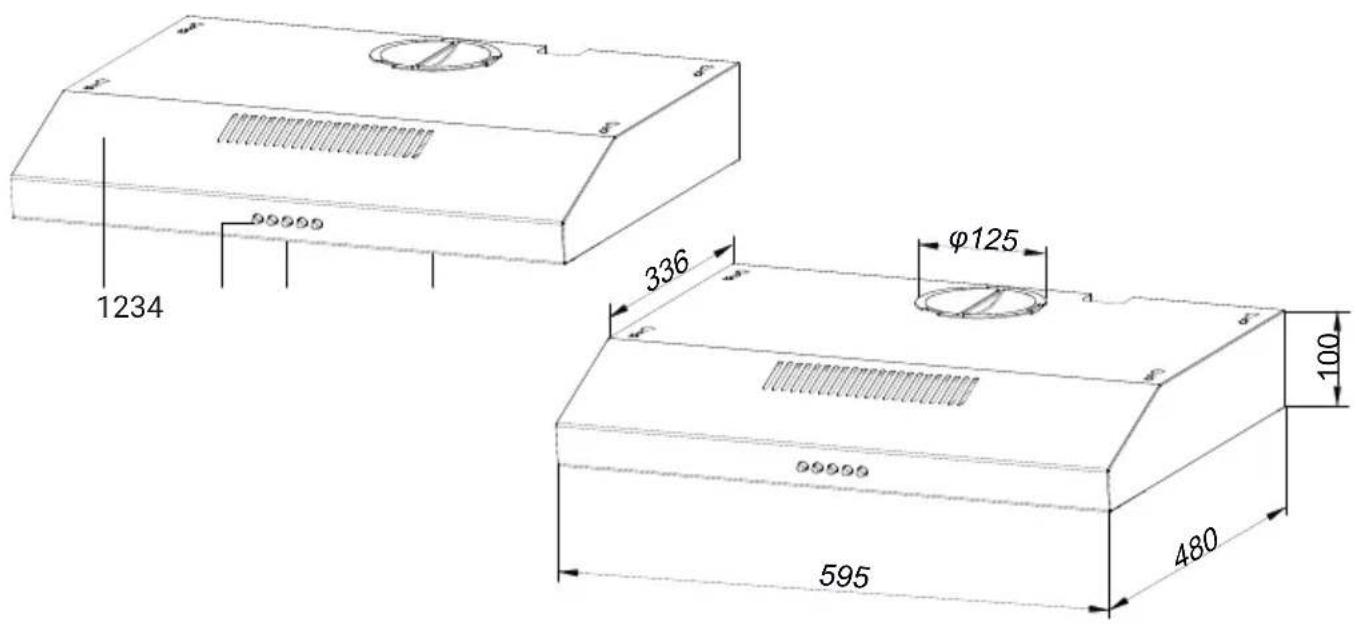

2 Општи изглед

2.1 Приказ

Контрола и делови

1. Кућиште
2. Контролна табла
3. Светло
4. филтер за масноће

2.2 Технички подаци

Модел HNS 61222 NAW HNS	61222 NAX
Напон 220-240V~ 50/60Hz
Снага лампице 2 W
Снага мотора 60 W
Проток ваздуха – 3. Ниво 201 m3/h
Класа изолације КЛАСА I
Боја Бела Нерђајући челик

3 Коришћење уређаја

3.1 Контролна табла

0|A	1|B	2|C	3|D	E
A: Дугме OFF		Искључите вентилатор.
B: Дугме за ниво 1. брзине		Притиском на ово дугме омогућавате уређају да ради на нивоу брзине 1.
C: Дугме за ниво 2. брзине		Притиском на ово дугме омогућавате да уређај ради на 2. нивоу брзине.
D: Дугме за ниво 3. брзине		Притиском на ово дугме омогућавате да уређај ради на 3. нивоу брзине.
E: Светло укључено/исклъучено		Притиском на ово дугме можете осветлити простор за кување. Притисните ово дугме поново да бисте искључили осветљење.

3.2 Ефикасна употреба у сврху уштеде енергије

• Кад користите уређај, подесите поставке брзине према интензитету паре и мириса, да бисте уштедели енергију. - Користите ниске брзине (1-2) у нормалним условима, а велике брзине (3) за интензиван мирис и испаравање. • Лампице на аспиратору су постављене за осветљавање подручја кувања.
• Њихова употреба за осветљење околног простора узроковаће непотребне трошкове енергије и недовољно осветљење. • Да би ваш уређај трошио мање

енергије, покрените га при малој брзини.

• Ваш уређај ће смањити потрошњу енергије јер ће радити ефикасније када му обезбедите довољан унос ваздуха. - Подесите уређај на интензивну снагу усисавања пре стварања паре, у случајевима када знате да ће доћи до густе паре. Дакле, смањујете потрошњу енергије тако што ћете свој уређај користити краће време јер ће имати довољан унос ваздуха. - Држите поклопце посуђа затвореним да бисте смањили стварање паре.

3.3 Рад аспиратора

• Ваш уређај има мотор с различитим брзинама. - За бољи учинак препоручујемо употребу ниских брзина у нормалним условима и велике брзине у случају јаких мириса и интензивне паре. - Уређај можете покренути притиском на типку за подешавање жељене брзине. (b, c, d) - Подручје за кување можете осветлити притиском на лампицу. (e)

3.4 Замена лампице

• Пре замене сијалица, искључите напајање аспиратора.
• Не дирајте сијалице када су вруће. • Пазите да директно не додирнете замењену сијалицу рукама.

3 Коришћење уређаја

Лампице можете набавити од агената овлашћених сервиса.

Max 2 W

Одвојите поклопац од напајања. Овај уређај је опремљен ЛЕД лампицом од 2 W. Уклоните филтер за масноћу да бисте приступили подручју лампе. Замените оштећену лампицу.

Сијалица
Снага сијалице	2 W
Држач/ утичница	L14
Напон сијалице	110 - 240 V
Величина	34.5*120 mm
Svetlosni tok	81 lm
Odgovarajuća temperatura boje	4050 K

Овај производ садржи извор светлости класе енергетске ефикасности А.

3.5 Рад са прикључком на димњак

Пара се одводи кроз димоводни канал, који је причвршћен на прикључну главу на аспиратору.

- Пречник димоводног канала мора бити исти као и прикључни прстен. У хоризонталним поставкама цев мора имати благи нагиб према горе (око 10°) да би ваздух могао лако изаћи из просторије.

филтрира кроз карбонски филтер и рециркулира у просторији. Карбонски филтер се користи када

није могуће користити димовод у кући.

- У случају употребе без димовода, уклоните заклопке унутар адаптера за димовод.

- Уклоните алуминијски филтер за масноће. Да бисте уградили карбонски филтер, филтер наместите на језичке тако што ћете га центрирати на пластични комад с обе стране кућишта вентилатора. Затегните га окретањем удесно или улево.

- Замените алуминијски филтер за масноћу.

4 Чишћење и одржавање

Uređaj treba redovno čistiti i održavati. Ako uređaj ne održavate čistim, to će negativno uticati na radni vek uređaja. Što se tiče čišćenja i održavanja, pratite uputstva navedena u priručniku.

Пре чишћења и одржавања, искључите уређај са напајања или искључите главни прекидач или отпустите осигурач који напаја аспиратор.

Непоштовање одредби везаних за чишћење уређаја и замену филтера може довести до опасности од пожара. Због тога се препоручује да се придржавате овде наведених смерница. Произвођач није одговоран за оштећења мотора или пожаре који настају услед неправилне употребе.

Очистите само крпом навлаженом неутралним течним детерцентом. Не чистите алатима нити инструментима. Не користите абразивне производе. Не користите алкохол.

4.1 Чишћење алуминијумског филтера за масноће

Овај филтер сакупља честице уља у ваздуху. Препоручује се чишћење вашег филтера сваког месеца при нормалним условима коришћења. Пре овог поступка уклоните филтере за масноће. Оперите филтере течним детерџентом и исперите их водом и вратите их натраг након што се осуше. Алуминијумски филтери за масноће могу променити боју током прања; ово је нормално и не морате да мењате филтер.

Алуминијумске филтере за масноћу можете опрати у машини за прање судова.

ОПРЕЗ: У случају нормалне употребе, очистите филтер једном месечно.

• Гурните браву филтера за масноћу напред.
• Затим га лагано повуците надоле и извуците. У супротном, можете савити филтер. Оперите и исперите филтер за масноћу течним детерџентом и вратите филтере за масноћу на њихова места тако што ћете извршити горе наведене кораке обрнутим редоследом. Ови филтери за масноћу се користе за задржавање честица уља у ваздуху.

4.2 Промена карбонског филтера

Аспиратор се може опремити карбонским филтером. Карбонски филтер се примењује само у случају када аспиратор није повезан са каналом за одвод ваздуха.

- Уклоните филтер за масноћу.

4 Чишћење и одржавање

• Да бисте уклонили угљени филтер, уклоните угљени филтер из његовог кућишта тако што ћете га ротирати у смеру супротном од казаљке на сату од језичка. •Уградите нови карбонски филтер. •Уградите филтер за масноћу.

• Карбонски филтер се никада не пере. •Замените карбонске филтере једном свака 3 месеца.
• Карбонски филтер можете набавити код овлашћених сервиса.

5 Подешавање уређаја

УПОЗОРЕЊЕ: Пре

започињања уградње прочитајте безбедносне информације у корисничком приручнику.

УПОЗОРЕЊЕ: Ако не

поставите шрафове или уређај за причвршћивање у складу с овим упутствима, може доћи до опасности од електричне енергије.

За уградњу аспиратора обратите се најближем овлашћеном сервису.

Корисник је одговоран да припреми локацију и електричну инсталацију за аспиратор.

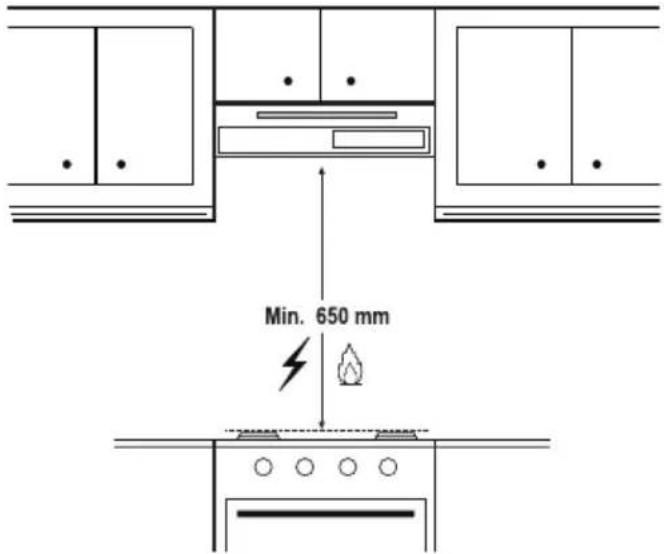

5.1 Положај уређаја

- Пре монтирања мора се узети у обзир удаљеност између штедњака и аспиратора. Та удаљеност треба да буде 65 см.

5 Подешавање уређаја

•Удаљеност се мора мерити од површине решетке за плинске штедњаке, од површине стакла за електричне штедњаке.

5.2 Прибор за уградњу

1. Поклопац
2. Упутство за коришћење
3. 4x30 mm шраф за зид
4. ∅8x35 mm пластични типл
5. Пластични адаптер за димњак Ø150/120 mm
6. Вентил за димњак Информације потребне за припрему локације прикладне за постављање аспиратора дате су у наставку.

5.3 Montaža

OPREZ: Pre bušenja osigurajte da u neposrednoj blizini mesta bušenja nema struje, gasa ili vode.

• Skinite zaštitni film pre postavljanja.

- Postoje 2 metode za ventilaciju, uključujući horizontalnu ventilaciju i vertikalnu ventilaciju. Prilikom postavljanja obratite pažnju na način ventilacije.

Dve metode ventilacije (A i B).

Metod B: Pokrijte gornji otvor tanke haube priloženim poklopcem za izlaz i uklonite zadnju četvrtastu metalnu ploču pomoću alata.

Podešavanje ventilacije vazduha:

Iscrpljivanje na otvorenom:

Okrenite regulator u spoljašnji položaj, postavite utičnicu, uključite kuhinjsku napu, tada će se vazduh ispustiti iz spoljašnjeg izlaza.

Reciklaža: Režim recikliranja sa ugljeničnim filterom, okrenite regulator u unutrašnji položaj,

5 Podešavanje uređaja

postavite poklopac izlaza, uključite napu, a zatim se vazduh može ispustiti iz unutrašnjeg otvora.

1. U skladu sa središnjim rastojanjem rupe na zadnjoj strani tanke haube, izmerite poziciju, a zatim izbušite 2 rupe ∅8 mm na zidu. Umetnite plastične zidne ankere u svaku rupu i zategnite 2 kom ST4×30 zavrtnja u plastične zidne ankere. Postavite tanku haubu na zavrtnje za pritezanje. Pričvrstite kuhinjsku napu sigurnosnim zavrtnjem. Dva sigurnosna šrafa otvora se nalaze na zadnjem kućištu, prečnika 6mm. Stavite jednosmerni ventil na haubu da biste završili instalaciju.

1. Izmerite položaj i izbušite 4 rupe prečnika 6 mm na dnu ormarića i isecite otvor za ventilaciju u kućištu. Poravnajte tanku haubu sa rupom na dnu ormarića i zašrafite je sa 4 kom ST4×30 zavrtnja kao na slici.

5 Podešavanje uređaja

Продужне цеви су опциони прибор, нису испоручени.

5.4 Начин уградње излаза ваздуха

Начин уградње цеви пречника 150 mm: Уметните једносмерни вентил као на слици и поправите цев.

Пажња: Избочина једносмерног вентила мора бити нагоре.

Начин уградње цеви пречника 120

mm: Уметните амортизер као на слици и поправите претварач пре постављања канала.

Цев близу отвора за ваздух треба да буде потпуно продужена.

одложите.

• Molimo vas, proverite da li je uređaj isključen, hladan i potpuno suv.
• Оставите уређај на суво и хладно место.
• Држите уређај ван домашаја деце.

5.6 Руковање и транспорт

• Tokom premeštanja i transporta, uređaj treba da bude spakovan u originalnu ambalažu. Ambalaža štiti uređaj od fizičkih oštećenja.
• Ne stavljajte teret na uređaj ili na ambalažu. Uređaj se može oštetiti.
• Pazite da Vam uređaj ne padne na pod, jer to može izazvati trajna oštećenja i kvar uređaja.

5.5 Čuvanje

- Ako ne planirate da koristite uređaj duže vreme, molimo Vas da ga pažljivo

6 Rešavanje problema

Решавање проблема	Изворни разлог Помоћ
Уређај не ради. Проверите осигураче. Можно је осигурач		прегорио, проверите и вратите га.
Уређај не ради. Проверите прикључак на напајање електричном енергијом.		Напон мреже мора бити између 220 и 240 V.
Уређај не ради. Проверите прикључак на напајање електричном енергијом.		Проверите раде ли други уређаји у вашој кухињи.
Расветна лампица не ради.	Проверите прикључак на напајање електричном енергијом.	Напон мреже мора бити између 220 и 240 V.
Расветна лампица не ради.	Проверите прекидач за лампицу. Прекидач за лампицу мора бити у положају „Уклъучено“.
Расветна лампица не ради.	Проверите лампице. Лампице уређаја морају светлити.
Довод ваздуха у уређају није довољан.	Проверите алуминијски филтер. У нормалним радним условима, алуминијски филтер за масноћу се чисти најмање једном месечно.
Довод ваздуха у уређају није довољан.	Проверите одвод ваздуха (димовод).	Прекидач за одвод ваздуха (димњак) треба да буде у положају „Уклъучено“.
Довод ваздуха у уређају није довољан.	Проверите карбонски филтер. Филтере уређаја с карбонским филтерима треба заменити једном у 3 месеца у нормалним условима.

Molimo, prvo pročitajte ovaj priručnik!

Poštovani,

Ovaj proizvod usklađen je s RoHS direktivom EZ (2011/65/EZ). On ne sadrži štetne i zabranjene materijale navedene u direktivi.

1.4 Informacije o pakiranju

Ambalažni materijal proizvoda proizveden je od materijala koji se može reciklirati u skladu s našim nacionalnim ekološkim propisima. Ambalažni materijal ne zbrinjavajte zajedno s komunalnim i drugim otpadom. Odnesite ga u sabirne centre za ambalažni materijal koje su odredila lokalna nadležna tijela.

2 Opći izgled

2.1 Prikaz

Kontrole i dijelovi

3 Rukovanje uređajem

3 Rukovanje uređajem

Žarulja
Snaga žarulje 2 W
Držač / utičnica L14
Napon žarulje 110 - 240 V
Veličina 34.5*120 mm
Svjetlosni tok 81 lm
Odgovarajuća temperatura boje	4050 K

4.1 Čišćenje aluminijumskog filtra za masnoće

Ovaj filtar sakuplja sve uljne čestice iz vazduha. Preporučujemo vam čišćenje filtra jednom mesečno ako se aspirator koristi u normalnim uslovima. U ovom postupku prvo uklonite filtere za masnoću. Filtere operite tekućim deterdžentom i isperite ih vodom, te ih vratite na njihovo mesto nakon što se osuše. Aluminijumski filter za masnoću može izgubiti boju usled pranja, to je normalno i ne trebate zbog toga zameniti filter.

Aluminijumski filter možete prati u mašini za pranje sudova.

OPREZ: U slučaju normalne upotrebe, očistite filter jednom mesečno.

Značenja simbola

Temperatura odgovarajuće boje

4050 K
