Tip proizvoda	Benzinska kosilica za travu
Brend	AL-KO
Model	Highline 473 VS
Gorivo	Bezolovni obični benzin
Motor	4-taktni, benzinski
Širina košenja	47 cm
Podešavanje visine košenja	Centralizovano, više pozicija
Kolektor trave	Sa indikatorom nivoa punjenja
Funkcija usitnjavanja	Opciono, sa kompletom za usitnjavanje
Bočno izbacivanje	Opciono, sa kanalom za izbacivanje
Prenos	Točkovi (opcija) i Vario Speed Control (opcija)
Pokretanje	Ručno (povlačenje) ili električno (opcija)
Sigurnosna šipka	Zaustavlja motor i nož ako se pusti
Deflektorski poklopac	Štiti od izbacivanja kamenja
Održavanje motora	Zamena ulja, zamena filtera vazduha i svećice
Održavanje noža	Oštrenje ili zamena od strane profesionalca
Čišćenje	Posle svake upotrebe, ne koristiti mlaz vode
Skladištenje	Suvo mesto, zaštićeno od mraza, isprazniti rezervoar
Popravljivost	Od strane ovlašćenog servisnog centra
Garancija	Zakonska garancija, habajući delovi isključeni

Često postavljana pitanja - Highline 473 VS AL-KO

Kako pokrenuti kosilicu Highline 473 VS?

Postavite ručicu gasa na položaj max ili start, povucite sigurnosnu šipku ka upravljaču i držite je, a zatim brzo povucite kabl za pokretanje. Za električno pokretanje (opcija), okrenite ključ za paljenje.

Kako podesiti visinu košenja?

Podešavanje je centralizovano. Gurnite ručicu za otključavanje u stranu, pomerite ručicu levo ili desno da biste izabrali visinu, a zatim je otpustite. Uverite se da su svi točkovi na istom stepenu.

Kako isprazniti kolektor trave?

Podignite deflektorski poklopac, otkačite kolektor i povucite ga unazad. Ispraznite ga, a zatim ga ponovo zakačite podizanjem deflektorskog poklopca. Indikator nivoa vam pokazuje kada je pun.

Mogu li koristiti kosilicu bez kolektora trave?

Da, pod uslovom da je deflektorski poklopac funkcionalan. Pokošena trava će biti izbačena nadole i unazad. Nikada ne kosite bez kolektora ako je poklopac neispravan.

Kako instalirati komplet za usitnjavanje?

Ugasite motor i sačekajte potpuno zaustavljanje noža. Uklonite kolektor trave, podignite deflektorski poklopac i umetnite komplet u otvor za izbacivanje dok ne škljocne.

Šta uraditi ako kosilica ne pali?

Proverite nivo benzina, ručicu gasa (mora biti na start ili max), svećicu i filter vazduha. Proverite da li je sigurnosna šipka dobro povučena. Ako je potrebno, napunite bateriju za pokretanje (opcija).

Kako održavati nož za košenje?

Redovno pregledajte nož radi otkrivanja oštećenja. Dajte da profesionalac naoštri ili zameni tupi nož. Neuravnotežen nož može izazvati vibracije.

Koje su važne sigurnosne mere?

Nosite odgovarajuću odeću (duge pantalone, čvrstu obuću). Nikada ne kosite na nagibu većem od 20° i uvek poprečno. Držite decu i životinje na odstojanju. Ne ostavljajte mašinu bez nadzora dok motor radi.

Kako skladištiti kosilicu zimi?

Ispraznite rezervoar benzina, skinite konektor sa svećice, očistite uređaj i smestite ga na suvo mesto zaštićeno od mraza. Povremeno punite bateriju za pokretanje (ako je ima).

Gde mogu naći rezervne delove?

Obratite se ovlašćenom servisnom centru AL-KO ili specijalizovanom prodavcu. Koristite isključivo originalne delove da biste osigurali sigurnost i ispravno funkcionisanje.

KORISNIČKI PRIRUČNIK Highline 473 VS AL-KO

■ Rezilo se ustavlja
■ Motor se ustavlja

Prestrezni zaklop

- će se na napravi pojavijo motnje ali nenavadne vibracije

Izklopite motor / rezilo, će prehajate preko površine, ki ni namenjena za košnjo
■ Naprave nikoli ne dvigujte ali nosite, će je motor vklopljen

■ Pri polnjenju bencina ali motornega olja ne jejte niti ne pijte
■ Ne vdihavajte bencinskih hlapov
■ Napravo vozite le korakoma
■ Pred uporabo prevetite, ali so matice, vijaki in somiki močno priviti

Montaža

Bočno izmetalo snemite ali postavite le, će je motor izkloplje in rezilo miruje.

Brušenje / zamenjava rezila

■ glejte navodila za montažo

Garancija

Moguća pogrešna uporaba

■ Ova kosilica nije prikladna za uporabu na javnim površinama, u parkovima, sportskim površinama te u poljoprivredi i šumarstvu
■ Sigurnosni uređaji ne smiju se demontrati niti premošćivati
■ Uređaj ne koristite na kiši ili na mokroj tratini
■ Ovaj uređaj ne smije se koristiti u profesionalne svrhe

Uređaj je opremljen sigurnosnim stremenom. U trenutku opasnosti pustite sigurnosni stremen.

■ Nož za rezanje se zaustavlja
■ Motor se zaustavlja

Zaklopac

■ Obratite pozornost na odredbe za vremena rada specifi čne za datu zemlju

■ Isključite motor / nož za rezanje kada prelazite

■ Uređaj nikada ne podižite ni ne transportirajte ga kada motor radi

■ Kod punjenja benzinom ili motornim uljem nemojte jesti niti piti

■ Ne udišite benzinske pare

■ Vozite uređaj brzinom hoda

■ Spremnik nemojte previše napuniti (benzin se širi)

■ Prilikom punjenja benzina nemojte pušiti

■ Ne otvarajte zatvarač spremnika dok motor radi ili dok je vruć

Zamijenite oštećeni spremnik ili zatvarač spremnika

Zapor za bočno izbacivanje skidajte ili postavljajte samo ako je motor isključen i nož za rezanje miruje.

Umetanje zapora za bočno izbacivanje

1. Uklonite košaru za sakupljanje trave i umetnite komplet za malčiranje.
2. Rasklopite i čvrsto držite pokrov zapora za bočno izbacivanje (9/1).
3. Umetnite kanal zapora za bočno izbacivanje (9/2).
4. Polako zatvorite pokrov. Pokrov osigurava kanal zapora za bočno izbacivanje od ispadanja.

Uklanjanje zapora za bočno izbacivanje

1. Rasklopite i čvrsto držite pokrov zapora za bočno izbacivanje (9/1).
2. Uklonite zapor za bočno izbacivanje i zatvorite pokrov (9/2).

Podešavanje visine ručke (opcija)

Podešavanje stege

Potezno uže podešavajte samo pri isključenom motoru.

■ pogledajte upute za montažu

Jamstvo

Eventualne greške na materijalu ili greške pri proizvodnji koje se pojave na uređaju otklanjamo za vrijeme zakonskog jamstvenog roka za zahtjeve u slučaju nedostatak po našem izboru u vidu popravke ili zamjenske isporuke. Jamstveni rok određuje se prema zakonu zemlje u kojoj je uređaj kupljen.

■ Пре стављања у погон прочитајте ову документацију. То је предуслов за безбедан рад и несметано руковање. Пре коришћења упознајте се са командним елементима и начином на који се рукује машином.
■ Придржавајте се безбедносних напомена и упозорења у овој документацији и на уређају.
Ова документација сталан је саставни део описаног производа и приликом продје требало би да се преда купцу.

Објашњење цртежа

Пажња!

Тачним праћењем ових упозорења могу да се спрече личне и / или материјалне штете.

Специјалне напомене за боље разумевање и руковање.

Символ камере упућује на слике.

Казало

О овом приручнику 134

Опис производа 134

Сигурносни и заштитни уређаји.... 134

Сигурносне напомене.... 136

Монтажа.... 137

Точење горива 137

Стављање у погон.... 138

Електрично покретање (опција).... 142

Одржавање и нега.... 144

Складиштење....145

Поправљање....145

Одстраньнивање 145

Помоћ код сметњи.... 146

Гаранција....147

Изјава ЕЗ о конформитету.... 147

Опис производа

У овој документацији описују се различити модели бензинских косачица. Неки модели опремљени су корпом за сакупљање траве и/или додатно су прикладни за малчирање.

Идентифкујте свој модел на основу слика производа и описа различитих опција.

Наменска употреба

Овај уређај намењен је за кошење травњака у приватном подручју и сме да се примењује само на сувој трави.

Другачија примена или примена која прелази те оквире сматра се ненаменском.

Могуђе неисправно коришћење

Ова косачица није прикладна за примену на јавним теренима, у парковима, на спортским теренима те у польопривреди и шумарству
Сигурносни уређаји не смеју да се демонтирају нити премошћују
■ Уређај не сме да се користи по киши или на мокрој трави
■ Уређај не сме да се употребљава у професионалном подручју

Сигурносни и заштитни уређаји

Пажња - опасност од повреда!

Сигурносни и заштитни уређаји не смеју да се онеспособљавају!

Сигурносни стремен

Уређај је опремљен сигурносним стременом. У тренутку опасности пустите сигурносни стремен.

■ Зауставља се нож за сечење
■ Зауставља се мотор

Захватни поклопац

Захватни поклопац штити од испадајућих делова.

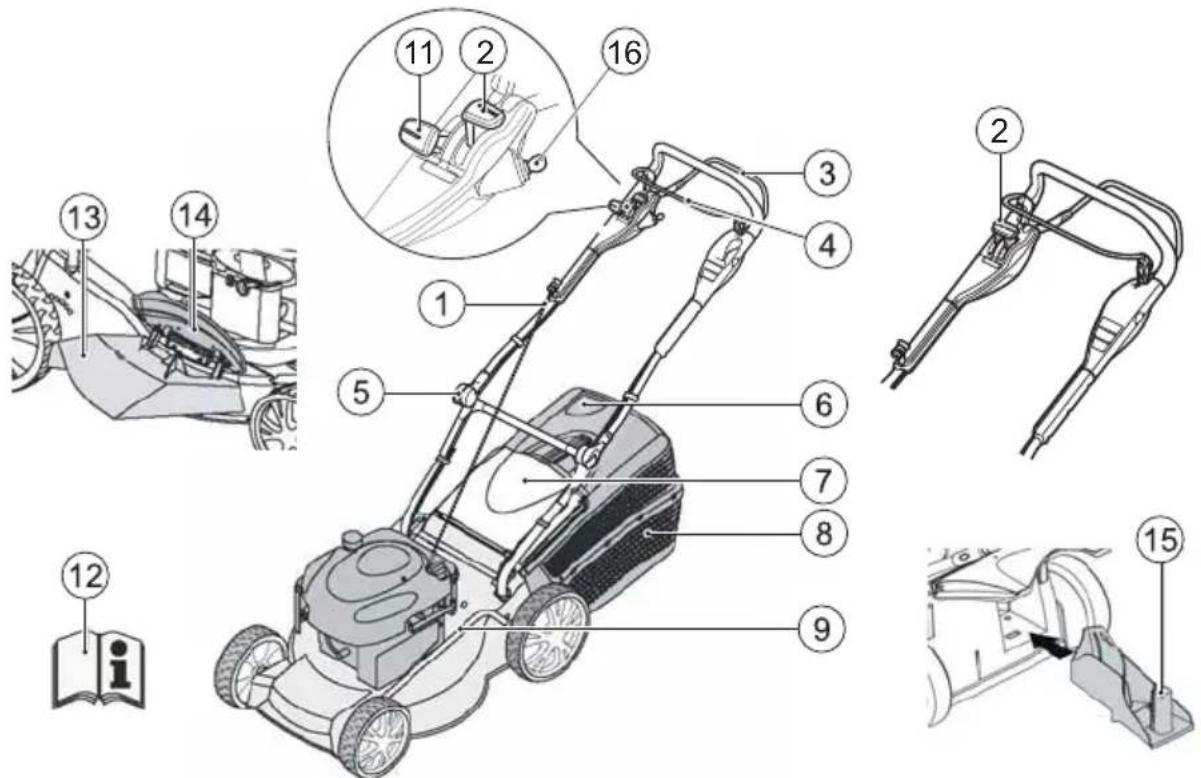

1	Уже стартера	9	Подешавање висине сечења*
2	Старт, Стоп*	11	Мењач Варио*
3	Погон точкова*	12	Упутства за употребу
4	Сигурносни стремен	13	Уметак за избацивање траве*
5	Ергономско подешавање висине*	14	Запушач*
6	Индикатор нивоа напуњености*	15	Кит за малчовање*
7	Захватни поклопац*	16	Пальење Електрични Почетак
8	Корпа за сакупљање траве*

Симболи на уређају

[квнс]	Пажња!Будите посебно опрезни приликом руковања.		Пре радова на механизму за сечење извуците утикач свећице за пальење.
[4сү8]	Пре стављања у погон прочитајте упутства за употребу!
	Трећим особама не дозволите да се приближују опасном подручју!
[ЗАК2]	Руке и ноге држите даље од механизма за сечење!
[тэтт]	Одржавајте одстојаље од подручја опасности.

Додатни символи код уређаја са електричним покретањем

Пажња! Опасност од струјног удара.

Прикључни вод држите даље од ножева за сечење.

Уређај пре радова на одржавању или у случају оштећеног кабла увек искључите из мреже.

Сигурносне напомене

Пажња!

Уређај користите само у технички исправном стању!

Пажња - опасност од повреда!

Сигурносни и заштитни уређаји не смеју да се онеспособљавају!

Пажња - опасност од пожара!

Машину напуњену горивом не чувајте у зградама у којима бензинса испарења могу да дођу у дотицај са отвореним пламеном или варницама!

Подручје око мотора, испушне цеви, кутије за батерију, резервоар горива држите слободне од одрезаног материјала, бензина, уља.

■ Trehe особе удаљите из подручја опасности
Оператер или корисник машине одговоран је за несређе које могу да се догоде другим особама и њиховој својини
■ Деца или друге особе које нису упознате са упутствима за употребу не смеју да користе уређај
■ Придржавајте се локалних одредаба о минималној старости особе за руковање
■ Уређај не користите под упливом алкохола, дрога или лекова
■ Носите прикладну радну одећу

дугачке панталоне

чврсту обућу отпорну на клизање
■ заштиту за слух

■ увек пазите на сигурно упориште
■ увек косите попречно уз стрмину, никак према горе или доле
не косите на стрминама са успоном већим од 20°

Будите посебно опрезни приликом окретања.

■ Радите само код одговарајућег дневног светла или уметне расвете
■ Тело, екстремитете и одећу држите даље од механизма за резање
■ Придржавајте се одредаба о времену рада специфичних за државу
■ За рад припремљен уређај не остављајте без надзора
■ Косите само са оштрим ножевима за сечење
■ Уређај никак не покрећите са оштећеним заштитним направама / заштитним решеткама
■ Уређај никака не покрећите без потпуно уgraђених заштитних направа (на пр.: захватног поклопца, уређаја за прихватање траве)
■ Уређај пре сваке употребе проверите са обзиром на оштећења, пре нове употребе замените оштећене делове
■ Угасите мотор, причекајте док се уређај не заустави и извуците утикач свећице за пальење

код одлагања уређаја
после појављивања сметњи
■ пре попуштања блокада
■ пре одстраньивања зачепљења
после контакта са страним телима
када се појаве сметње и необичне вибрације на уређају

Потражите оштећења на косачици и изведите потребне поправке пре новог покретања и рада са косачицом.

■ Натакните утикач свећице за пальење и покрените мотор

после одклањања сметњи (види табелу сметњи) и провере уређаја
■ после чишћења уређаја

■ Терен за кошење проверите у потпуности и брижљиво, одстраните сва страна тела

■ Будите посебно пажљиви код обртања косачице или када косачицу повлачите према себя
■ Не косите преко препрека (на пр. грана, корења стабала)
■ Одрезани материјал одстрањујте само ако мотор мирује

■ Мотор / нож за сечење исклъучите ако прелазите преко друге површине која није намењена за кошњу
■ Уређај никак не дижити или носите са укљученим мотором
Код пуњења бензина или моторног уља не једите нити не пијте
■ Не удишите бензинска испарења
■ Уређајем управљајте брзином корака
■ Пре коришћења проверите да ли су затегнуте навртке, завртњи и навојни клинови

Монтажа

Придржавајте се приложених упутстава за монтажу.

Пажња!

Уређај сме да се покрене тек после потпуне монтаже.

Точење горива

Пре стављања у погон у коасчицу морате да наточите гориво.

Бензин и уље високо су запаљиви!

Увек се придржавајте приложених упутстава за употребу произвођача мотора.

Погонска средства

	Бензин Моторно уље
Врста	нормални бензин /безоловни	погледајтеупутствапроизвођачамотора
Количинапуњења	погледајте упутствапроизвођачамотора	око 0,6 л

Безбедност

Упозорење!

Никада не дозволите да мотор ради у затвореним просторијама. Опасност од тровања!

■ Бензин и уље чувајте само у за то предвићеним судовима
■ Бензин и уље пуните или празните само на отвореном код хладног мотора
■ Бензин или уље не пуните ако је мотор укључен
■ Резевоар немојте превише напунити (бензин се шири)
■ Код точења горива не пушите
Запушач резервоара не отварајте ако мотор ради и ако је врућ
■ Замените оштећени резервоар горива или запушач резервоара
■ Поклопац резервоара увек чврсто затворите
■ У случају излажења бензина:

■ Не покрећите мотор
Избегавајте покушаје пальења

Очистите уређај

■ У случају излажења моторног уља:

Не покрећите мотор
Исцурело моторно уље покупите средством за везивање уља или крпом па га стручно одстраните

Чишћење уређаја

Старо уље не:

■ одлажите у отпад
■ сипајте у канализацију, одвод или на земљу

Препоручујемо да старо уље у затвореном суду предате у центар за рециклажу или сервисну службу за кориснике.

Пуњење бензина

1. Одврните поклопац резервоара за гориво, спремите га на чисто место.
2. Бензин пуните левком.
3. Отвор за пуњење резервоара чврсто затворите и очистите.

Пуњење моторног уља

1. Одврните поклопац за пуњење уља, запушач спремите на чисто место.
2. Уље напуните левком.
3. Отвор за пуњење уља чврсто затворите и очистите.

Стављање у погон

Пажња!

Уређај не сме да се користи са лабавим, оштећеним или истрошеним механизмом за резање или деловима за учвршћивање! Пре сваког стављања у погон проведите визуелну контролу.

Символ камере на следећим страницама упућује на слике на страницама 4–7.

Подешавање висине резања

Пажња - опасност од повреда!

Висину сечења подешавајте само код искљученог мотора и мирујућег ножа за сечење.

• Све точкове увек подесите на исту висину сечења.
• Подешавање висине сеченја зависно је од модела.

Подешавање осовине или централно подешавање (2)

1. Притисните полугу за откључавање на страну и држите је.
2. Полугу помакните улево или удесно у жељену висину резања.
3. Пустите да полуга ускочи у лежиште.
4. Пазите на једнаки положај ускакања у лежиште код свих точкова.

Кошња са корпом за сакупљање траве

Пажња - опасност од повреда!

Корпу за сакупљање траве скидајте или постављајте само код искљученог мотора и мирујућег ножа за сечење.

1. Дигните захватни поклопац и корпусу за сакупљање траве обестие у држаче (6).

Индикатор нивоа напуњености

Индикатор нивоа напуњености струјањем ваздуха се приликом кошње притишће према горе (☐ 5a).

Уколико је корпа за сакупљање траве пуна, индикатор нивоа напуњености належе на корпу (5b). Корпа за сакупљање траве мора да се испразни.

Пражњење корпе за сакупљање траве

1. Дигните захватни поклопац.
2. Скините корпусу за сакупљање траве и извадите је према назад (6).
3. Испразните корпусу за сакупљање траве.
4. Дигните захватни поклопац и корпусу за сакупљање траве поново обесите у држаче (6).

Кошња без корпе за сакупљање траве

Пажња!

Косите само код делујуће закретне опруге захватног поклопца без корпе за сакупљање траве.

Захватни поклопац због силе опруге належе на кућиште косачице. Одрезана трава тако се избацује уназад доле.

Код малчовања одрезани материјал не сакупља се него остаје на травњаку. Малч штити тло од исушивања и снабдева га хранивима.

Најбољи резултати постижу се редовитим сечењем уназад за око 2 цм. Брзо се распада само млада трава са меканим ткивом лишћа.

■ Висина траве пре малчовања: максимально 8 цм
■ Висина траве после малчовања: најмање 4 цм

Брзину сечења прилагодите малчовању, не ходајте пребрзо.

Уметање комплета за малчовање

Пажња - опасност од повреда!

Комплет за малчовање умећите или одстрањујте само код искљученог мотора и мирујућег ножа за сечење.

1. Скините корпусу за сакупљање траве (6).
2. Дигните захватни поклопац и комплет за малчовање уметните у отвор за избацивање траве (☑).
   Засун мора да ускочи у лежиште.

Одстрањивање комплета за малчовање

Кошња са бочним избацивачем (опција)

Пажња - опасност од повреда!

Бочни избацивач скидајте или постављајте само ако је мотор искључен и нож за сечење мирује.

Уметање бочног избацивача

1. Одстраните корпус за сакупљање траве и уметните комплет за малчовање.
2. Отворите и чврсто држите поклопац за бочни избацивач (9/1).
3. Уметните канал бочног избацивача (9/2).
4. Полако затворите поклопац. Поклопац обзебеђује канал бочног избацивача од испадања.

Одстрањивање бочног избацивача

1. Отворите и чврсто држите поклопац за бочни избацивач (9/1).
2. Одстраните бочни избацивач и затворите поклопац (9/2).

Подешавање висине руче (опција)

Подешавање стега

1. Чврсто држите пречницу и попустите обе стеге (10).
2. Пречницу поставите у жељени положај.
3. Затворите стеге.

Покрените мотор

Пажња - опасност од тровања!

Никада не дозволите да мотор ради у затвореним просторијама.

Пажња - опасност од повреда!

Уређај приликом покушаја покретања не преврћте.

• Мотор покрените само ако је нож монтиран (нож служи као замашна маса)
• Код покретања радно загрејеног мотора НЕ користите чок или дугме прајмера
• Не мењајте поставке регулатора на мотору

■ Уређај не покрећите ако канал избацивача није прекривен са неким од следећих делова:

корпом за сакупљање траве
захватним поклопцем
комплетом за малчовање

■ Прекидач покретача активиште са посебном пажњом у складу са упутствима произвођача
■ Пазите на довољно одстјање ногу од алата за сечење
■ Покретање уређаја у ниској трави

Ручно покретање

са даљинским управљањем гасом, са чоком

1. Полугу за гас поставите на положај max ∥ (∅1/1).
2. Сигурносно стреме повущите до горње пречнице и чврсто га држите (16) – сигурносно стреме не ускаче у лежиште.
3. Уже стартера нагло извуците и затим пустите да се поново полако намота (17).
4. Након загревања мотора (око 15–20 секунда) чок поставите на положај између min и max.

са даљинским управљањем гасом, без прајмера/чока

1. Полугу за гас поставите на положај max (12/1).
2. Сигурносно стреме повущите до горње пречнице и чврсто држите (16) - сигурносно стреме не ускаче у лежиште.
3. Уже стартера нагло извуците и затим пустите да се поново полако намота (17).
4. Након загревања мотора (око 15–20 секунда) чок поставите на положај између min и max.

са даљинским управљањем гасом, са прајмером (16)

1. Полугу за гас поставите на положај max (☐ 12/1).
2. Дугме прајмера притисните 3 пута у временском раздобљу од око 2 секунда (15). Код температура нижих од 10 °C den дугме прајмера притисните 5 пута.
3. Сигурносно стреме повущите до горње пречнице и чврсто држите (16) - сигурносно стреме не ускаче у лежиште.
4. Уже стартера нагло извуците и затим пустите да се поново полако намота (17).
5. Чим мотор проради, полугу гаса за жељени број обртаја мотора поставите на положај између min и max.

Ручно покретање

без дальинског управљања гасом, са чоком

Чок Укль

Исклъ

1. Чок поставите на положај 1 (13/1).
2. Сигурносно стреме повущите до горње пречнице и чврсто држите (17) – сигурносно стреме не ускаче у лежиште.
3. Уже стартера нагло извуците и затим пустите да се поново полако намота (18).
4. Након загревања мотора (око 15–20 секунда) чок поставите на положај 2 (☐ 13/2).

Код мотора је фиксно подешен гас. Регулација броја обртаја није могућа.

без даљинског управљања гасом, са прајмером (16)

1. Дугме прајмера притисните 3 пута у временском раздобљу од око 2 секунда (☐ 16). Код температура нижих од 10 °C den дугме прајмера притисните 5 пута.
2. Сигурносно стреме повущите до горње пречнице и чврсто држите (17) – сигурносно стреме не ускаче у лежиште.
3. Уже стартера нагло извуците и затим пустите да се поново полако намота (18).

Код мотора је фиксно подешен гас. Регулација броја обртаја није могућа.

без даљинског управљања гасом, без прајмера/чока

1. Сигурносно стреме повущите до горње пречнице и чврсто држите (17) – сигурносно стреме не ускаче у лежиште.
2. Уже стартера нагло извуците и затим пустите да се поново полако намота (18).

Код мотора је фиксно подешен гас. Регулација броја обртаја није могућа.

Електрично покретање (опција)

Електрично покретање без прајмер/чока (13)

1. Полугу гаса поставите на положај "START" (13/1).
2. Сигурносно стреме повущите до горње пречнице и чврсто држите (16) – сигурносно стреме не ускаче у лежиште.
3. Кључ за пальење у брави за пальење обрните до краја удесно (18).
4. Чим мотор проради, пустите кључ за пальење (враћа се на положај "0").
5. Полугу гаса поставите у складу са жељеним бројем обртаја мотора на положај између min и max.

Искључивање мотора

Уређај без квачила ножа

1. Полугу за гас поставите на положај min (☐ 12/2)
2. Пустите сигурносно стреме ( 22).
3. Мотор се искључује.

Пажња, тешке порезотине!

Мотор може да ради још неко време. Након искључивања се осведочите да мотор мирује.

Мењач укључујте само ако мотор ради.

Укључивање погона точкова

1. Ручицу за укључивање мењача притисните према горњој пречници и држите (19) – ручица за укључивање мењача не ускаче у лежиште.
2. Укључује се погон точкова.

Искључивање погона точкова

1. Пустите ручицу за укључивање мењача (21).
2. Погон точкова се искључује.

Мењач Варио (Speed Control) (опција)

Са мењачем Варио може континуирано да се подешава брзина вожње косачице.

Пажња!

Полугу активишите само ако мотор ради. Мењање брзина без погона мотора може оштетити механизмам погона.

■ За више брзине повущите полугу (20) у смеру (0/2)
■ За нижу брзину повуците полугу (20) у смеру (20/1)

Брзину вожње увек прилагодите актуелном стању тла и травњака.

Одржавање и нега

Пажња - опасност од повреда!

• Пре свих радова на одржавању и нези увек искључите мотор и ивзуците утикач свећице за пальење.
• Мотор може да ради још неко време. Након искључивања се осведочите да мотор мирује.
• Код радова на одржавању и нези на ножу за сечење увек носите радне рукавице!

■ Направу за прикупљање траве редовито проверавајте са обзиром на деловање и истрошеност
■ Уређај чистите након сваке употребе
■ Уређај не прскајте водом Продрла вода може довести до сметњи (систем пальења, уплињач)
■ Нож за сечење редовито контролишите са обзиром на оштећења
■ Покварене приguшиваче звука увек замените

Нагињање косачице

Зависно од произвођача мотора према горе морају бити обрнути следећи делови:

■ уплињач / филтар за ваздух (23)
■ свећица за пальење (24)

Придржавајте се упутстава за употребу произвођача мотора!

Брушење / замена ножа за сечење

■ Тупе или оштећене ножеве за сечење дајте наоштрити / обновити само у сервисној радионици или овлашћеном стручном погону
■ Избрушени ножеви за сечење морају бити центрирани

Пажња!

Нецентрирани ножеви доводе до јаких вибрација и оштећују косачицу.

Пуњење батерије стартера (опција)

Батерија стартера не треба да се одржава и у нормалном случају пуни се у косачици. У посебним случајевима батерију мора да напуни корисник:

■ пре првог стављања косачице у погон
■ приликом пуњења, пре зимске паузе или код ужег мировања (> 6 месеци)

Поступак пуњења:

1. Пуњач извадите из претинца за батерију.
2. Кабл батерије одвојите од кабла мотора (☐ 25).
3. Кабл батерије повежите са каблом пуњача (26).
4. Пуњач прикључите на струјну мрежу. Напон струјне мреже мора да се поклапа са радним напоном пуњача.

Време пуњења износи око 36 часова. Употребљавајте само испоручени оригинални пуњач.

Пажња!

• Батерију стартера пуните само у сувим, добро проветреним просторијама.
• Косачицу не покрећите за време пуњења.

Нега мотора

Замена моторног ульа

1. Припремите суд прикладан за покупљање уља.
2. Пустите да уље у целости истече кроз отвор за пуњење уља или га усишите.

Рабљено моторно уља одстраните у складу са заштитом човекове околине!

Препоручујемо да старо уље у затвореном суду предате у центар за рециклажу или сервисну службу за кориснике.

Старо уље не

• одлажите у отпад
  ▪ сипајте у канализацију или одвод
• сипајте на земљу

Замена филтера за ваздух

■ Придржавајте се наомене произвођача мотора.

Замена свећице за пальење

■ Придржавајте се наомене произвођача мотора.

Погон точкова (опција)

Подешавање потезног ужета

Ако се погон точкова код покренутог мотора више не може укључити или искључити, мора се подесити одговарајуће потезно уже.

Пажња!

Потезно уже подешавајте само ако је мотор искључен.

1. Обрните подесиви део на потезном ужету у смеру стрелице (27).
2. За проверу подешености покрените мотор и укључите погон точкова.
3. Уколико погон точкова још увек не функционише, косачица мора да се одведе у сервисну радионицу или овлашћени стручни

Подмазивање малог погонског зупчаника

■ Мали погонски зупчаник на осовини мењача са времена на време науљите уљем за прскање
Мењач погона точкова не треба да се одржава.

Складиштење

Пажња - опасност од експлозије!

Уређај не складиштите код отвореног пламена или извора топлине.

■ Пустите да се мотор охлади
■ За чување уз уштеду места спустите горњу пречницу (28)
■ Уређај складиштите на сувом и за децу и неовлашћене особе недоступном месту
■ Батерију стартера складиштите без мраза
■ Батерију стартера са времена на време додатно напуните
Испразните резревоар за бензин
Извуците утикач свећице за пальење

Помоћ код сметњи

Пажња!

Нож и осовина ножа не смеју да се поравнавају.

Сметња Решење
Мотор није прорадио	▪ Напуните бензин▪ Полугу гаса поставите на "Старт"▪ Укључите чок▪ Ручицу за укључивање мотора притисните према горњој пречници▪ Проверите свећицу за пальење, евентуално је обновите▪ Очистите филтер за ваздух▪ Нож за кожење обрните на месту▪ Допуните батерију стартера▪ Покрените на покошеној површини
Снага мотора опада	▪ Исправите висину сечења▪ Избрусите / обновите нож за кошење▪ Очистие канал избацивача/кућиште▪ Очистите филтер за ваздух▪ Смањите радну брзину
Неравномерно сечење	▪ Избрусите / обновите нож за кошење▪ Исправите висину сечења
Корпа за сакупљање траве не пуни се довољно	▪ Исправите висину сечења▪ Пустите да се травњак осуши▪ Избрусите / обновите нож за кошење▪ Очистите решетку корпе за сакупљање траве▪ Очистие канал избацивача/кућиште
Погон точкова не функционише	▪ Подесите потезно уже▪ Клинасти каиш покварен▪ Потражите сервисну радионицу▪ Одстраните прљавштину у погону точкова, зупчастом каишу и мењачу▪ Једносмерне механизме (мали погонски зупчаник на осовини мењача) науљите уљем за прскање
Точкови се код укљученог мењача не обрђу	▪ Додатно затегните завртње точкова▪ Главчина точка покварена▪ Клинасти каиш покварен▪ Потражите сервисну радионицу
Уређај неубичајено јако вибрира	▪ Проверите нож за кошење

У случају сметњи које нису наведене у табели или које не можете одстранити сами обраитите се нашој надлежној сервисној служби.

■ Стручна провера увек је потребна:

након наилажења на препреку
код неочекиваног застоја мотора
код оштећења мењача
код поквареног клинастог кайша
код савијеног ножа
код савијеног вратила мотора

Изјава ЕЗ о конформитету

Поправке смеју да изводе само сервисне радионице и овлашћени стручни погони.

Одстраньнивање

Истрошене, исцуреле или покварене батерије стартера не одстрањујте кроз кућно смеће!

Амбалажа, уређај и прибор произведени су од материјала који може да се рециклира па треба да се одстране на одговарајући начин.

Гаранција

Евентуалне грешке у материјалу или производњи на уређају уклонићемо за време законског рока застаре гаранцијских права у складу са нашим избором тако да из поправимо или да испоручимо нове делове. Рок застаре увек се одређује према праву државе у којој је уређај био купљен.

Наша гаранцијска изјава вреди само код:

■ стручног руковања уређајем
■ поштивања упутстава за употребу
■ употребе оригиналних резервних делова

■ покушаја поправљања на уређају
■ техничких измена на уређају
■ ненамеске употребе (на пр. професионалног или комуналног коришћења)

Гаранција не обухвата:

• оштећења лака које произлазе из нормалне истрошености
  ■ потрошне делове који су на картици резервних делова означени оквиром XXX XXX (X)
  ■ моторе са унутрашњим изгарабем – За њих вреде посебне гаранцијске одредбе појединих произвођача мотора

У случају из гаранције обратите се са овом гаранцијском изјавом и потврдом о купњи своме продавачу или најближој овлашћеној сервисној служби. Овом гаранцијском изјавом не мењају се законска права на гаранцију за недостатке купца према продавачу.

O tym podręczniku

Индикатор за полнење на кошот

Постапка на полнење:
