Highline 473 VS - Plæneklipper AL-KO - Gratis brugsanvisning og manual

Produkttype	Benzindrevet plæneklipper
Mærke	AL-KO
Model	Highline 473 VS
Brændstoftype	Almindelig blyfri benzin
Motor	4-takts, benzin
Skærebredde	47 cm
Justering af skærehøjde	Centraliseret, flere positioner
Opsamlingskurv	Med fyldningsindikator
Hakke-funktion	Ekstraudstyr, med hakkesæt
Sideudkast	Ekstraudstyr, med udkastningskanal
Transmission	Hjul (ekstraudstyr) og Vario Speed Control (ekstraudstyr)
Start	Manuel (trækstart) eller elektrisk (ekstraudstyr)
Sikkerhedsbøjle	Stopper motor og kniv ved slip
Afbøjningsklap	Beskytter mod stenudkast
Motorvedligeholdelse	Olieskift, udskiftning af luftfilter og tændrør
Knivvedligeholdelse	Slibning eller udskiftning af professionel
Rengøring	Efter hver brug, brug ikke vandstråle
Opbevaring	Tørt sted, frostfrit, tøm tanken
Reparerbarhed	Af en autoriseret servicecenter
Garanti	Lovpligtig garanti, sliddele undtaget

Ofte stillede spørgsmål - Highline 473 VS AL-KO

Hvordan starter jeg Highline 473 VS plæneklipperen?

Placer gashåndtaget på max eller start, træk sikkerhedsbøjlen mod styret og hold den, træk derefter hurtigt i startkablet. Til elektrisk start (ekstraudstyr) drejes tændingsnøglen.

Hvordan justeres skærehøjden?

Justeringen er centraliseret. Skub frigøringshåndtaget til siden, flyt håndtaget til venstre eller højre for at vælge højden, slip derefter. Sørg for at alle hjul er på samme trin.

Hvordan tømmes opsamlingskurven?

Løft afbøjningsklappen, afhægt kurven og træk den bagud. Tøm den, og hæng den derefter på igen ved at løfte afbøjningsklappen. Niveaumåleren angiver, når den er fuld.

Kan jeg bruge plæneklipperen uden opsamlingskurv?

Ja, forudsat at afbøjningsklappen fungerer. Det afklippede græs vil blive kastet ned og bagud. Klip aldrig uden kurv, hvis klappen er defekt.

Hvordan installeres hakkesættet?

Sluk motoren og vent på at kniven stopper helt. Fjern opsamlingskurven, løft afbøjningsklappen og indsæt sættet i udkastningsåbningen, indtil det klikker på plads.

Hvad gør jeg, hvis plæneklipperen ikke starter?

Kontrollér benzinniveauet, gashåndtaget (skal være på start eller max), tændrøret og luftfilteret. Sørg for at sikkerhedsbøjlen er trukket. Om nødvendigt oplades startbatteriet (ekstraudstyr).

Hvordan vedligeholdes skærekniven?

Inspicér regelmæssigt kniven for skader. Få en sløv kniv slebet eller udskiftet af en professionel. En ubalance kan forårsage vibrationer.

Hvilke sikkerhedsforanstaltninger er vigtige?

Bær passende tøj (lange bukser, solide sko). Klip aldrig på skråninger over 20° og kun på tværs. Hold børn og kæledyr på afstand. Efterlad ikke maskinen uden opsyn med motoren i gang.

Hvordan opbevares plæneklipperen om vinteren?

Tøm benzintanken, fjern tændrørskappen, rengør maskinen og opbevar den på et tørt og frostfrit sted. Oplad startbatteriet (hvis til stede) en gang imellem.

Hvor finder jeg reservedele?

Kontakt et autoriseret AL-KO servicecenter eller en specialforhandler. Brug kun originale reservedele for at sikre sikkerhed og korrekt funktion.

BRUGSANVISNING Highline 473 VS AL-KO

Læs denne betjeningsvejledning før ibrugtagning. Dette er forudsætning for sikkert arbejde og fejlfri håndtering. Sørg for at lære betjeningselementerne og brugen af maskinen godt inden brugen.
■ Overhold sikkerheds- og advarselsanvisningerne i denne dokumentation og på maskinen.
Gem betjeningsvejledningen til senere brug, og giv den videre til andre brugere.

Tegnforklaring

NB!

Følges disse advarselsanvisninger, nøje kan person- og/eller tingskader undgås.

Kamerasymbolet henviser til illustrationer.

Indholdsfortegnelse

Om denne vejledning 176

Produktbeskrivelse 176

Sikkerheds- og beskyttelsesanordninger 176

Sikkerhedsanvisninger 178

Montering....179

Optankning 179

Ibrugtagning....180

EI-start (valgmulighed) 183

I denne dokumentation beskrives forskellige modeller af benzinplæneklippere. Nogle modeller er udstyret med græsfang og/eller er desuden velegnede til bioklip.

Find din model ved hjælp af produktbillederne og beskrivelsen af de forskellige valgmuligheder.

Bestemmelsesmæssig brug

Denne maskine er beregnet til at slå græsplænen på privat område og må kun bruges på en tør græsplæne.

En anden eller mere vidtgående anvendelse betragtes som ikke-bestemmelsesmæssig.

Mulig fejlanvendelse

Denne plæneklipper er ikke egnet til brug i offentlige anlæg, parker, sportspladser samt i landog skovbrug
■ Sikkerhedsanordningerne må ikke afmonteres eller omgås
■ Maskinen må ikke benyttes ved regn eller på en våd græsplæne
■ Maskinen må ikke anvendes i erhvervsøjemed

Sikkerheds- og beskyttelsesanordninger

Pas på - risiko for personskade!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!

Sikkerhedsbøjle

Maskinen er udstyret med en sikkerhedsbøjle. Slip sikkerhedsbøjlen ved en faresituation.

■ Skærekniven stoppes
■ Motoren stoppes

Preklap

Preklappen beskytter mod dele, der slynges ud.

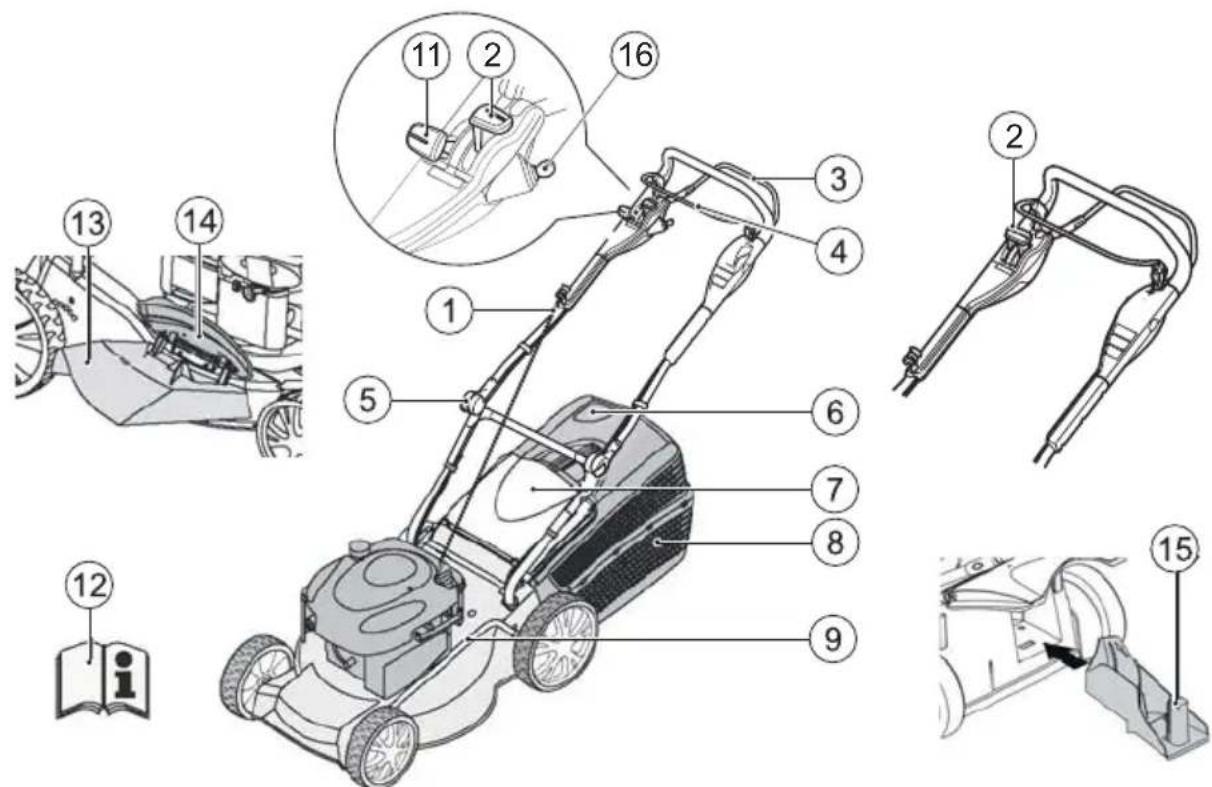

1 Startsnor 9 Indstilling af klippehøjde*
2 Start, Stop* 11 Variogear*
3 Hjuldrev* 12 Brugsvejledning
4 Sikkerhedsbøjle 13 Udkastelement*
5 Ergonomisk højdeindstilling* 14 Lukkeklap*
6 Benzinstandsvisning* 15 Biosæt*
7 Prelklap* 16 Tænding Elektrisk start
8 Græsfang*

Symboler på maskinen

	NB!Særlig forsigtighed ved håndtering.		Træk stikket til tændrøret ud, før du arbejder på skæret.
	Læs brugsanvisningen før ibrugtagning!
	Hold uvedkommende væk fra fareområdet!
	Hold hænder og fødder væk fra skæreværket!
	Hold afstand til fareområdet.

Ekstrasymboler ved maskiner med el-start

	NB! Fare for strømstød.
	Hold tilslutningsledningen væk fra skæreknivene.
	Afbryd altid maskinen fra nettet, når der udføres vedligeholdelsesarbejde, eller hvis ledningen er beskadiget.

Sikkerhedsanvisninger

NB!

Anvend kun maskinen i teknisk fejlfri stand!

Pas på - risiko for personskade!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!

Forsigtig - brandfare!

Opbevar ikke maskinen i bygninger, hvor benzindampe kan komme i kontakt med gnister eller åben ild!

Hold området omkring motor, udstødning, batterikasse og brændstoftank frit for græsrester.

■ Hold uvedkommende væk fra fareområdet
■ Maskinføreren eller brugeren er ansvarlig for personskader og materielle skader
Børn eller andre personer, der ikke kender brugsvejledningen, må ikke bruge maskinen
■ Overhold de lokale bestemmelser vedrørende mindstealderen for personer, der betjener med maskinen
■ Brug ikke hækkeklipperen under påvirkning af alkohol, euforiserende stoffer eller lægemidler

■ Bær hensigtsmæssigt arbejdstøj

Lange bukser
Solidt og skridsikkert fodtøj
Høreværn

■ Når du arbejder på skråninger!

- Klip altid på tværs af skråninger, aldrig op- og nedad

• Klip ikke på skråninger, der hælder mere end 20°
  Vær særlig forsigtig, när der vendes

Arbejd kun, när der er tilstrækkeligt dagslys eller kunstig belysning

■ Hold krop, lemmer og tøj væk fra klippeværket

■ Overhold de landsspecifikke bestemmelser for, hvornår plæneklipperen må bruges

■ Lad ikke en driftsklar maskine være uden opsyn

■ Brug aldrig maskinen, hvis beskyttelsesanordninger/beskyttelsesgitter er beskadiget

Brug aldrig maskinen, uden at beskyttelsesanordningerne er sat ordentligt på (f.eks.: prelklap, græsfanganordninger)

■ Kontrollér maskinen for beskadigelser før brug, udskift beskadigede dele, før maskine bruges igen

■ Sluk motoren, vent, til maskinen er gået helt i stå, og træk stikket til tændrøret ud

Når du går væk fra maskinen
Når der opstår fejl
Når blokeringer fjernes
Før tilstopninger fjernes
■ Efter kontakt med fremmedlegemer
Hvis der optræder fejl eller usædvanlige vibrationer på maskinen

Undersøg plæneklipperen for beskadigelser, og udfør de påkrævede reparationer, før du starter motoren igen og arbejder med plæneklipperen.

■ Sæt stikket til tændrøret på, og start motoren
■ Efter at fejlen er afhjulpet (se fejlskema), og maskinen er kontrolleret
■ Efter rengøring af maskinen

■ Gennemgå terrænet, der skal klippes, grundigt, fjern alle fremmedlegemer

Vær særligt opmærksom, när plæneklipperen vendes, eller när du trækker plæneklipperen ind mod dig

■ Klip ikke hen over forhindringer (f.eks. grene, trærødder)

■ Fjern kun bioklip, när der er slukket fuldstændigt for maskinen

Frakobl motoren/skærekniven, när du krydser et område, der ikke skal klippes
■ Løft eller bør aldrig maskinen, mens motoren er i gang
■ Spis eller drik ikke, mens der fyldes benzin eller motorolie på
■ Indånd ikke benzindampe
■ Kør med maskinen i skridttempo
■ Kontrollér inden brugen, og møtrikker, skruer og bolte sidder fast

Montering

Følg vedlagte monteringsvejledning.

NB!

Tag først maskinen i brug, när monteringen er fuldstændig.

Optankning

Før idrifttagning skal du tanke plæneklipperen op.

Benzin og olie er ekstremt antændelige!

Overhold altid den medfølgende betjeningsvejledning fra motorproducenten.

Driftsmidler

	Benzin Motorolie
Type	normalbenzin/blyfri	se motorproducentens anvisninger
Påfyldningsmængde	se motorproducentens anvisninger	ca. 0,6 l

Sikkerhed

Advarsel!

Lad aldrig motoren køre i lukkede rum. Fare for forgiftning!

■ Benzin og olie må kun opbevares i dertil egnede beholdere
■ Benzin og olie må kun påfyldes/tømmes, mens motoren er kold og under åben himmel
■ Fyld ikke benzin og olie på, mens motoren er i gang
■ Overfyld ikke tanken (benzin udvider sig)
■ Ryg ikke, när der tankes op
- Åbn ikke dækslet til tanken, mens motoren er i gang eller varm
■ Udskift en/et evt. beskadiget tank/dæksel
■ Luk altid dækslet til tanken omhyggeligt
■ Hvis der løbet benzin ud:
Start ikke motoren
■ Undgå tændingsforsøg
Rengør maskinen
■ Hvis der er løbet motorolie ud:
Start ikke motoren
Sug spildt motorolie op med oliebindemiddel eller klude, og bortskaf den spildte olie miljømæssigt korrekt
Rengør maskinen

Spildolie må ikke:

■ bortskaffes med normalt affald
■ Hældes i kloakken eller på jorden

Vi anbefaler at afl evere gammel olie i en lukket beholder på genbrugsstationen eller et serviceværksted.

Påfyldning af benzin

1. Skru tankdækslet af, og anbring det på et rent sted.
2. Påfyld benzin ved hjælp af en tragt.
3. Rengør og luk åbningen til tankpåfyldningen omhyggeligt.

Påfyldning af motorolie

1. Skru oliepåfyldningsdækslet af, anbring dækslet på et rent sted.
2. Påfyld olie ved hjælp af en tragt.
3. Rengør og luk oliepåfyldningsåbningen omhyggeligt.

Ibrugtagning

NB!

Maskinen må ikke benyttes, hvis skæreværket eller fastgørelsesdele er løse, beskadiget eller slidte! Udfør altid en visuel kontrol før idrifttagning.

Kamerasymbolet på følgende sider henviser til illustrationerne, side 4–7.

Indstilling af klippehøjde

Pas på - risiko for personskade!

Klippehøjden må kun indstilles, mens motoren er slået fra, og skærekniven står stille.

• Indstil altid alle hjul på samme klippehøjde.
• Indstillingen af klippehøjden er afhængig af modellen.

Akselindstilling eller centralindstilling (2, 3)

1. Tryk oplåsningsarmen til siden, og hold den der.
2. Tryk armen til venstre eller højre til den ønskede klippehøjde.
3. Lad armen gå i lås.
4. Vær opmærksom på, at alle hjul har den samme läseposition.

Klipning med græsfang

Pas på - risiko for personskade!

Græsfanget må kun tages af og sættes på, när motoren er slukket, og skærekniven står stille.

1. Løft preklappen og sæt græsfanget i holderen (6).

Fyldningsviser

Fyldningsviseren trykkes opad af luftstrømmen under klipningen (5a).

hvis græsfanget er fyldt, hviler fyldningsviseren på boksen til græsfanget (5b). Græsfanget skal tømmes.

Tømning af græsfanget

1. Løft preklappen.
2. Løft græsfanget af, og træk det bagud ( 6).
3. Tømning af græsfanget.
4. Løft preklappen, og sæt græsfanget på holderen igen (6).

Klipning uden græsfang

NB!

Der må kun klippes, hvis drejefjederen til preklappen uden græsfang fungerer.

Preklappen fjedrer ind på plæneklipperhuset. Afklippet kastes på denne måde bagud forneden.

Bioklip med bioklipsæt (valgmulighed)

Ved bioklip opsamles det afklippede græs ikke, men bliver liggende på plænen. Bioklippet beskytter græsplænen mod at blive udtørret, og forsyner plænen med næringsstoffer.

De bedste resultater opnås med en jævn afklip på ca. 2 cm. Kun ungt græs med blødt bladvæv rådner hurtigt.

■ Græshøjde før bioklip: Maks. 8 cm
■ Græshøjde efter bioklip: Min. 4 cm

Tilpas ganghastigheden efter bioklippet, gå ikke for hurtigt.

Påsætning af bioklipsæt

Pas på - risiko for personskade!

Monter eller fjern kun bioklipsættet, när motoren er slukket, og skærekniven står stille.

1. Aftagning af græsfanget ( 6).
2. Løft preklappen, og sæt bioklipsættet på udkastkanalen (7). Låsen skal gå i hak.

Hvis bioklipsættet ikke går i lås, kan bioklipsættet og skærekniven tage skade.

Aftagning af bioklipsættet

1. Løft preklappen.
2. Frigør låsen på bioklipsættet ( 8/1).
3. Træk bioklipsættet ud ( 8/2).

Klipning med sideudkast (valgmulighed)

Pas på - risiko for personskade!

Sideudkastet må kun tages af og sættes på, når der er slukket for motoren, og skærekniven står stille.

Påsætning af sideudkast

1. Fjern græsfanget, og sæt bioklipsættet på.
2. Klap afdækningen til sideudkastet op, og hold den der (9/1).
3. Påsætning af sideudkastkanalen ( 9/2).
4. Luk afdækningen langsomt. Afdækningen sikrer sideudkastkanalen mod af falde af.

Aftagning af sideudkastet

1. Klap afdækningen til sideudkastet op, og hold den der (9/1).
2. Fjern sideudkastet, og luk afdækningen ( 9/2).

Indstilling af gribehøjde (valgmulighed)

Klemindstilling

1. Hold fast i bøjlen, og løsn begge klemmer (10).
2. Sæt bøjlen i den ønskede position
3. Luk klemmerne.

Start af motor

Forsigtig - fare for forgiftning!

Lad aldrig motoren køre i lukkede rum.

Pas på - risiko for personskade!

Pas på ikke at vælte maskinen, når du starter den.

• Motoren må kun startes, når kniven er monteret (kniven tjener som svingmasse)
• Når en driftsvarm motor startes: brug IKKE primerknappen eller choker
• Foretag ikke ændringer på regulatorindstillingen på motoren

■ Start ikke maskinen, hvis en af følgende dele ikke afdækker udkastkanalen:

Græsfang
Preklap
Bioklipsæt

■ Vær særlig opmærksom, när du trykker på startknappen - overhold producentanvisningerne
■ Sørg for, at holde dine fødder i tilstrækkelig afstand fra skæret
■ Start maskinen, hvor græsset er lavt

Manuel start

med fastgasindstilling, med choker

1. Stil gashändtaget på position max | [ (d1/1).
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (16) – Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (17).
4. Når motoren er varmet op (ca. 15–20 sekunder), stilles gashåndtaget på en position mellem min og max.

med fastgasindstilling, uden primer/choker

1. Stil gashåndtaget på position max ( 12/1).
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (16) - Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (17).
4. Når motoren er varmet op (ca. 15–20 sekunder), stilles gashåndtaget på en position mellem min og max.

Manuel start

uden fastgasindstilling, med choker

Choker
Til	Fra

1. Indstil chokeren på position 1 ( 131).
2. Træk sikkerhedsbøjlen op mod det øverste styr, og hold den der (17) – Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt ud i startsnoren, og lad den derefter rulle langsomt ind igen (18).
4. Når motoren er varmet op (ca. 15–20 sekunder), stilles chokeren på position 2 (☐ 13/2).

Motoren har en fastgasindstilling. Det er ikke muligt at regulere omdrejningshastighed.

uden fastgasindstilling, med primer (16)

1. Tryk på primerknappen 3x, med et tidsinterval på ca. 2 sekunder (16). Tryk 5x på primerknappen, hvis temperaturen er på under 10 °C.
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) – Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (18).

Motoren har en fastgasindstilling. Det er ikke muligt at regulere omdrejningshastighed.

uden fastgasindstilling, uden primer/choker

1. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) – Sikkerhedsbøjlen går ikke i lås.
2. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (18).

Motoren har en fastgasindstilling. Det er ikke muligt at regulere omdrejningshastighed.

1. Stil gashåndtaget på position max ( 12/1).
2. Tryk 3x på primerknappen, i et tidsinterval på ca. 2 sekunder (15). Tryk 5x på primerknappen, hvis temperaturen er på under 10 °C.
3. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (16) - Sikkerhedsbøjlen går ikke i lås.
4. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (17).
5. Når motoren er i gang, stilles gashåndtaget i en position mellem min og max for at indstille det ønskede motoromdrejningstal.

El-start (valgmulighed)

El-start uden primer/choker (13)

1. Stil gashåndtaget på position „START“ (13/1).
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (16) – Sikkerhedsbøjlen går ikke i lås.
3. Drej tændingsnøglen helt mod højre i tændingslåsen (18).
4. Når motoren er i gang, slippes tændingsnøglen (springer tilbage til position „0“).
5. Stil gashåndtaget i en position mellem min og max for at indstille det ønskede motoromdrejningstal.

Sluk motoren

Maskine uden knivkobling

1. Stil gashåndtaget på position min ( 12/2)
2. Slip sikkerhedsbøjlen ( 22).
3. Motoren slukkes.

Forsigtig: Fare for alvorlige snitsår!

Motoren kan have efterløb. Kontrollér, at motoren står stille, efter at der er slukket for den.

Hjuldrev (valgmulighed) (20)

NB!

Tilkobl kun drevet, mens motoren er i gang.

Tilkobling af hjuldrev

1. Tryk drevindkoblingsbøjlen ind mod det øverste styr, og hold den der (☐ 19) – Drevindkoblingsbøjlen går ikke i lås.
2. Hjuldrevet kobles til.

Frakobling af hjuldrevet

1. Slip drevindkoblingsbøjler 21).
2. Hjuldrevet kobles fra.

Variogear (Speed Control) (valgmulighed)

Med variogearet kan plæneklipperens kørehastighed ændres trinløst.

NB!

Tryk kun på håndtaget, mens motoren er i gang. Tilkobling uden motordrev, kan beskadige drevmekanismen.

■ Hvis der ønskes en højere hastighed, trækkes håndtaget (20) i retning (20/2)
■ Hvis der ønskes en lavere hastighed, trækkes håndtaget (20) i retning (20/1)

Tilpas altid kørehastigheden efter terrænets og plænens tilstand.

• Sluk altid for motoren før vedligeholdelse og pleje, og træk stikket til tændrøret ud.
• Motoren kan have efterløb. Kontrollér, at motoren står stille, efter at der er slukket for den.
• Brug altid arbejdshandsker, når du udfører vedligeholdelses- og plejearbejde på sværdet!

■ Kontrollér altid græsfanget med jævne mellemrum for funktion og slitage.
■ Rengør altid maskinen efter brug
■ Skyl ikke maskinen med vand Indtrængende vand kan forårsage fejl (tændingsanlæg, karburator)
■ Kontrollér skærekniven for beskadigelser med jævne mellemrum
■ Udskift altid defekte lydpotter

Skråstilling af plæneklipperen

■ tændrøret pege opad (24)

Følg motorproducentens betjeningsvejledning!

Efterslibning/udskiftning af skærekniven

Døve eller beskadigede skæreknive må kun skærpes/udskiftes af et servicested eller af et autoriseret specialfi rma
■ Efterslebne skæreknive skal være afbalanceret

NB!

Knive, der ikke er afbalanceret, forårsager kraftige vibrationer og beskadiger plæneklipperen.

Opladning af startbatteri (valgmulighed)

Startbatteriet er vedligeholdelsesfrit, og oplades normalt af plæneklipperen.

I særlige tilfælde skal batteriet oplades af brugeren:

■ Før første idrifttagning af plæneklipperen
■ Ved afladning, før vinterpause eller ved længere stilstandstider (> 6 måneder)

1. Tag opladeren ud af batterikassen.
2. Adskil batterikablet fra motorkablet ( 25).
3. Forbind batterikablet med opladerkablet ( 26).
4. Tilslut opladeren til strømnettet. Strømnettets spænding skal stemme overens med opladerens driftsspænding.

Opladningstiden er på ca. 36 timer. Brug kun medfølgende originale oplader.

NB!

• Lad kun startbatteriet op i tørre, velventilerede rum.
• Sæt ikke plæneklipperen i gang under opladningen.

Motorpleje

Skift af motorolie

1. Hold en egnet beholder parat til at opfange olien.
2. Lad al olie løbe ud af oliepåfyldningsåbningen, eller sug den op.

Bortskaf brugt motorolie miljørigtigt!

Vi anbefaler at afl evere gammel olie i en lukket beholder på genbrugsstationen eller et serviceværksted.

Brugt olie må ikke

■ bortskaffes med normalt affald
- hældes i kloakken eller afløbet
- hældes på jorden

Udskiftning af luftfi Iteret

■ Følg motorproducentens anvisninger.

Udskiftning af tændrør

■ Følg motorproducentens anvisninger.

Hjuldrev (valgmulighed)

Justering af bowden-træk

Hvis hjuldrevet ikke kan kobles til og fra, mens motoren er i gang-, skal det pågældende bowden-træk efterjusteres.

NB!

Bowden-trækket må kun justeres, mens motoren er slukket.

1. Drej justeringsdelen på bowden-trækket i pilens retning (27).
2. Start motoren, og kobl hjuldrevet til for at kontrollere justeringen.
3. Hvis hjuldrevet stadig ikke virker, skal plæneklipperen bringes hen til et servicested eller autoriseret specialfi rma.

Smøring af tanddrevet

■ Smør tanddrevet på drivakslen med jævne mellemrum med sprayolie

Opbevar ikke maskinen i nærheden af åben ild eller varmekilder.

■ Lad motoren køle af
Klap det øverste styr ind for at spare plads (8)
■ Opbevar maskinen tørt og utilgængeligt for børn og uvedkommende personer
■ Opbevar startbatteriet frostfrit
■ Genoplad startbatteriet med jævne mellemrum
■ Tømnings af benzintanken
■ Træk stikket til tændrøret ud

Reparation

Udtjente maskiner og brugte batterier må ikke bortskaffes som husholdningsaffald!

Emballagen, maskinen og tilbehøret er fremstillet af genbrugsmaterialer og skal bortskaffes på en forsvarlig måde.

Hjælp ved fejl

NB!

Kniv og motoraksel må ikke rettes ud.

Fejl Løsning
Motoren starter ikke▪ Påfyldning af benzinStil gashåndtaget på „Start“Træk chokeren udTryk motorafbryderbøjlen mod det øverste styrKontrollér tændrør, udskift eventueltRengør luftfilterDrej plæneklipperkniven fritGenoplad startbatterietStart på et sted, hvor græsset er slået
Motorydelsen falder▪ Korriger klippehøjdenSlib/udskift plæneklipperknivenRengør udkastkanal/husRengør luftfilter.Nedsæt arbejdshastigheden
Urent snit▪ Slib/udskift plæneklipperknivenKorriger klippehøjden
Græsfanget fyldes ikke nok▪	Korriger klippehøjdenLad græsplænen tørreSlib/udskift plæneklipperknivenRengør græsfangets gitterRengør udkastkanal/hus
Hjuldrevet fungerer ikke▪ Efterjuster bowden-trækketKilerem defektKontakt kundeservice/værkstedSmuds i hjuldrevet, tag tandremmen og gearet afSmør friløbene (drevtandhul og drivaksel) med sprayolie
Hjulene kører ikke rundt, selvom drevet er slået til	Efterspænd hjulbolteHjulnavn defektKilerem defektKontakt kundeservice/værksted
Maskinen vibrerer usædvanligt meget	Kontrollér kniven

Kontakt vores kundeservice, hvis fejlen ikke findes i ovenstående tabel eller du ikke selv kan udbedre den.

Det er altid påkrævet at lade en fagmand udføre kontrol:

■ hvis der er kørt på en forhindring
■ hvis motoren standser øjeblikkeligt
■ ved skader på drevet
■ hvis kileremmen er defekt.
■ hvis kniven er bøjet
■ hvis motorakslen er bøjet

■ se monteringsvejledning

Garanti

Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestemte forældelsesfrist for garantikrav ved reparation eller erstatningslevering efter vores valg. Forældelsesfristen retter sig efter lovgivningen i det land, hvor maskinen er købt.

Vores garantitilsagn gælder kun ved: Garantien bortfalder ved:

■ Korrekt behandling af maskinen
■ lagttagelse af betjeningsvejledningen
■ Anvendelse af originale reservedele

■ Reparationsforsøg på maskinen
■ Tekniske ændringer på maskinen
■ Ikke-bestemmelsesmæssig anvendelse (f.eks. erhvervsmæssig eller kommunal anvendelse)

Garantien omfatter ikke:

■ Lakskader, der skyldes normal slitage
■ Sliddele, der på reservedelskortet er mærket med ramme XXXXX (X)

Forbrændingsmotorer – disse er omfattet af særlige garantibestemmelser fastsat af den pågældende motorproducent

I garantitilfælde bedes du kontakte din forhandler eller den nærmeste autoriserede kundeserviceafdeling og medbringe denne garantierklæring og købskvitteringen. Dette garantitilsagn har ingen indflydelse på købers ved lov fastsatte garantikrav over for sælger.

Om denna handbok

Maskinen får endast tas i drift efter fullständig montering.

Tankning

■ se monteringsanvisning

Garanti

Spesielle henvisninger for bedre forståelighet og håndtering.

Kamerasymbolet henviser til bilder.

Innhold

Om denne håndboken 200

Produktbeskrivelse 200

Sikkerhets- og beskyttelsesanordninger 200

Sikkerhetsanvisninger 202

Montering....203

Tanking 203

Sikkerhets- og beskyttelsesanordninger

Sikkerhetsanvisninger

Advarsel!

Før igangsetting må man fylle bensin på gressklipperen.

Vedlikehold - Brannfare!

Bensin og olje er meget lettantennelig!

	Bensin Motorolje
Typer	normalbensin / blyfri	se henvisningene fra motorprodusenten
Fyllemengde	se henvisningene fra motorprodusenten	ca. 0,6 l

Sikkerhet

Advarsel!

Motoren må aldri gå i lukkede rom. Fare for forgiftning!

■ Hvis det har lekket motorolje:

Foreta en visuell kontroll før hver igangsetting.

Tilpass skritthastigheten til bioklipping, ikke gå for fort.

Hvis bioklippesettet ikke går i lås, kan bioklippesettet og skjærekniven bli skadet.

Fjerne bioklippesettet

1. Løft opp Beskyttelsesdeksel.
2. Løsne låsen på bioklippesettet ( 8/1).
3. Trekk ut bioklippesettet ( 8/2).

Klippe med sideutkast (opsjon)

Motoren må aldri gå i lukkede rom.

Ikke vipp apparatet när du starter det.

Ikke start apparatet hvis utkastkanalen ikke er tildekket med en av de følgende delene:

Turtallregulering er ikke mulig.

uten Gasspak, med primer (16)

Turtallregulering er ikke mulig.

uten Gasspak, uten primer/choke

Turtallregulering er ikke mulig.

1. Ta laderen ut av batterikassen.
2. Koble batterikabelen fra motorkabelen ( 25).
3. Koble batterikabelen til laderkabelen ( 26).
4. Koble laderen til strømnettet. Spenningen til strømnettet må stemme over ens med driftsspenningen til laderen.

Ladetiden er ca. 36 timer.

• Lad starterbatteriet kun i tørre, godt luftede rom.
• Ikke ta i bruk gressklipperen under ladingen.

Motorpleie

Skifte motorolje

■ Følg henvisningene til motorprodusenten.

Bytte tennplugger

■ Følg henvisningene til motorprodusenten.

Hjuldrift (opsjon)

Hvis hjuldriften ikke lenger kan kobles inn- eller ut när motoren går, må wiretrekket justeres.

Advarsel!

■ Sakkyndigekontroller er alltid nødvendig:

Utelukket fra garantien:
