Produkto tipas	Benzininė žoliapjovė
Prekės ženklas	AL-KO
Modelis	Highline 473 VS
Kuras	Įprastas bešvinis benzinas
Variklis	4 taktų, benzininis
Pjovimo plotis	47 cm
Pjovimo aukščio reguliavimas	Centralizuotas, kelios padėtys
Žolės surinkimo dėžė	Su užpildymo lygio indikatoriumi
Smulkinimo funkcija	Pasirenkama, su smulkinimo rinkiniu
Šoninis išmetimas	Pasirenkama, su išmetimo kanalu
Pavara	Ratai (pasirenkama) ir Vario Speed Control (pasirenkama)
Užvedimas	Rankinis (traukiklis) arba elektrinis (pasirenkama)
Saugos juosta	Sustabdo variklį ir peilį atleidus
Apsauginis skydas	Saugo nuo akmenų išmetimo
Variklio priežiūra	Alyvos keitimas, oro filtro ir uždegimo žvakės keitimas
Peilio priežiūra	Galandimas arba keitimas specialisto
Valymas	Po kiekvieno naudojimo, nenaudoti vandens srovės
Laikymas	Sausoje, nuo šalčio apsaugotoje vietoje, išpilti baką
Remontas	Įgaliotame aptarnavimo centre
Garantija	Teisinė garantija, eksploatacinės dalys neįtrauktos

Dažnai užduodami klausimai - Highline 473 VS AL-KO

Kaip užvesti Highline 473 VS žoliapjovę?

Nustatykite dujų svirtelę į max arba start padėtį, traukite saugos juostą link vairo ir laikykite, tada greitai patraukite užvedimo laidą. Elektriniam užvedimui (pasirenkama) pasukite uždegimo raktelį.

Kaip nustatyti pjovimo aukštį?

Reguliavimas yra centralizuotas. Paspauskite atblokavimo svirtį į šoną, perkelkite svirtį į kairę arba dešinę, kad pasirinktumėte aukštį, tada atleiskite. Įsitikinkite, kad visi ratai yra ant to paties laiptelio.

Kaip ištuštinti žolės dėžę?

Pakelkite apsauginį skydą, atkabinkite dėžę ir traukite ją atgal. Ištuštinkite, tada vėl pakabinkite dar kartą pakeldami apsauginį skydą. Užpildymo indikatorius parodys, kada ji pilna.

Ar galiu naudoti žoliapjovę be žolės dėžės?

Taip, jei apsauginis skydas veikia. Nupjauta žolė bus išmesta žemyn ir atgal. Niekada negankite be dėžės, jei skydas yra sugedęs.

Kaip sumontuoti smulkinimo rinkinį?

Išjunkite variklį ir palaukite, kol peilis visiškai sustos. Nuimkite žolės dėžę, pakelkite apsauginį skydą ir įkiškite rinkinį į išmetimo angą, kol jis užsifiksuos.

Ką daryti, jei žoliapjovė neužsiveda?

Patikrinkite benzino lygį, dujų svirtelę (turi būti start arba max padėtyje), uždegimo žvakę ir oro filtrą. Įsitikinkite, kad saugos juosta yra patraukta. Jei reikia, įkraukite užvedimo bateriją (pasirenkama).

Kaip prižiūrėti pjovimo peilį?

Reguliariai tikrinkite peilį, ar nėra pažeidimų. Leiskite profesionalui pagaląsti arba pakeisti atbukusį peilį. Nesubalansuotas peilis gali sukelti vibraciją.

Kokios yra svarbios saugos priemonės?

Dėvėkite tinkamus drabužius (ilgas kelnes, tvirtus batus). Niekada negankite ant didesnio nei 20° šlaito ir visada skersai. Laikykite vaikus ir gyvūnus per atstumą. Nepalikite mašinos be priežiūros, kai variklis veikia.

Kaip laikyti žoliapjovę žiemą?

Išpilkite benzino baką, nuimkite uždegimo žvakės laidą, išvalykite prietaisą ir padėkite į sausą, nuo šalčio apsaugotą vietą. Kartkartėmis įkraukite užvedimo bateriją (jei yra).

Kur galiu rasti atsarginių dalių?

Kreipkitės į įgaliotą AL-KO aptarnavimo centrą arba specializuotą pardavėją. Naudokite tik originalias dalis, kad užtikrintumėte saugumą ir tinkamą veikimą.

NAUDOJIMO INSTRUKCIJA Highline 473 VS AL-KO

Prieš pradėdami eksploatacija, perskaitykite ši instrukciju vadovą. Jame pateikiama informacija apie darbų saugą ir sklandžią eksploatacija. Prieš naudodami susipažinkite su valdymo prietaisais ir mašina.
■ Laikykitės saugos nurodymų ir įspėjimų, pateikiamų šioje dokumentacijoje ir ant prietaiso.
Dirbdami laikykitės šio vadovo instrukciju ir perduokite šį vadovą tolimesniems naudotojams.

Ženklų paaiškinimas

Dèmesio!

Nepaisant šių įspėjimų, galima sužaloti asmenis ir sugadinti materialinį turtą.

Specialios nuorodos geresniam supratimui ir saugesniam darbui užtikrinti.

Kameros simbolis nurodo paveikslėlius.

Turinys

Prie šio vadovo 248

Gaminio aprašymas 248

Saugos ir apsauginiai jrenginiai....248

Saugos patarimai 250

Montavimas 251

Pildymas benzinu 251

Eksploatacijos pradžia 252

Elektrinis starteris (pasirinktinis) 255

Aptarnavimas ir priežiūra....256

Sandèliavimas 257

Remontas 257

Utilizavimas 257

Trikčių diagnostika.... 258

Garantija 259

ES atitikties pareiškimas 259

Gaminio aprašymas

Šiuose dokumentuose aprašomi įvairūs benzininių vejapjovių modeliai. kai kuriuose modeliuose yra žolės surinkimo įtaisais ir (arba) mulčiavimo funkcija.

Raskite savo modeli produktu paveiksléliuose ir perskaitykite skirtingu variantu aprašymus.

Tinkamas naudojimas

Šis įrenginys yra skirtas tik pjauti sausas mėgėjiškas vejas prie namų.

Kitoks ir čia nenurodytas naudojimas yra laikomas naudojimu ne pagal paskirtį.

Galimi netinkamo naudojimo atvejai

■ Vejapjovė neskirta naudoti viešose erdvėse, parkuose, sporto arenose, žemės ūkio ir miškininkystės objektuose
■ Apsauginių įrenginių negalima nuimti ar užtrumpinti
Nepjaukite vejapjove želės per lietų arba kai žolė yra rasota
■ lrenginys neskiras komerciniam naudojimui

Saugos ir apsauginiai jrenginiai

Dèmesio - pavojus susižeisti!

Negalima montuoti saugos ir apsauginiu jrenginiu, spaudžiant juos per jęga!

Apsauginis lankelis

[renginyje yra naudojamas apsauginis lankelis. Jį galima akimirksniu atleisti pavojingu momentu, taip užtikrinant operatoriaus saugumą.

■ Pjovimo peilis sustabdomas
■ Variklis išjungiamas

Išmetimo angos dangtelis

Išmetimo angos dangtelis apsaugo nuo išsviedžiamų kietų daiktų.

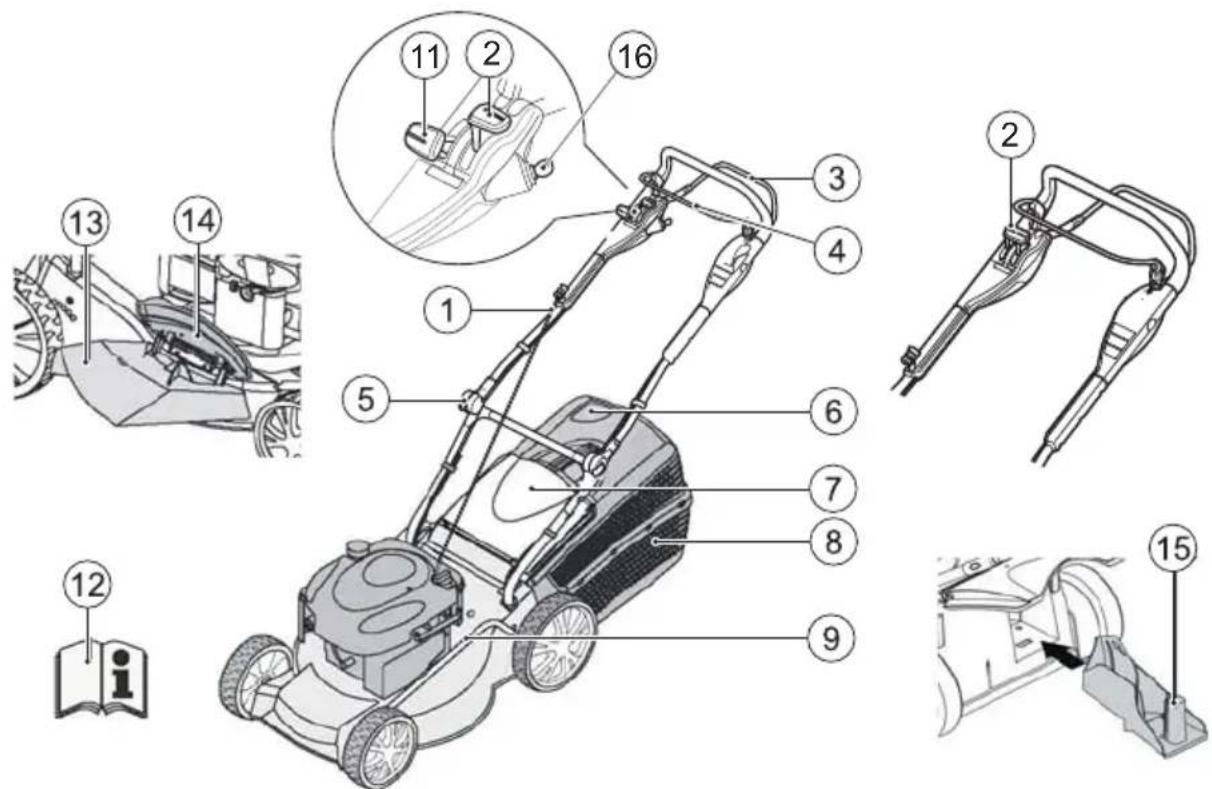

1 Starterio trosas 9 Pjovimo aukščio reguliatorius*
2 Paleidimas, sustabdymas* 10 Peilio sankaba*
3 Ratų pavara* 11 Kintamo greičio pavara*
4 Apsauginis lankelis 12 Naudojimo instrukcija
5 Ergonomiško pjovimo aukščio reguliatorius*	13	Žolės išmetimo įtaisas*
6 Pripildymo lygio rodiklis* 14 Užsikimšimo sklendė*
7 Išmetimo angos dangtelis* 15 Mulčiavimo priedas*
8 Žolės surinkimo talpa* 16 Elektrinis starteris

Simboliai ant prietaisų

	Dėmesio!Dirbkite ypač atsargiai.		Prieš atlikdami darbus su pjovimo mechanizmu atjunkite degimo žvakės kištuką.
	Prieš eksploataciją perskaitykite naudojimo instrukciją!
	Saugokitės, kad į darbo zoną nejeitų pašalinių asmenų!
	Saugokite rankas ir kojas nuo peilių!
	Laikykitės saugaus atstumo.

Papildomi simboliai ant įrenginių su elektriniu starteriu

Dèmesio! Elektros smūgio pavojus.

Saugokite laidus nuo peilių.

Prieš atliekant priežiūros darbus arba pažeidus laidą, visada reikia ištraukti įrenginį iš tinklo.

Saugos patarimai

Dèmesio!

Naudokite tik techniškai tvarkingą prietaisą!

Dèmesio - pavojus susižeisti!

Negalima montuoti saugos ir apsauginiu jrenginiu, spaudžiant juos per jęga!

Dèmesio - gaisro pavojus!

Nelaikykite jrenginio su pilnu baku pastatuose, kuriuose nuo benzino garų kontakto su elektros kibirkštimi gali kilti gaisras!

Ant variklio, išmetamosios angos, akumuliatoriaus dėžės, plastikinio bako neturi būti benzino, alyvos ir kitų nešvarumu.

■ Saugokitės, kad į darbo zoną nejeitų pašalinių asmenų
■ Irenginio vairuotojas ar naudotojas yra atsakingas už kitų asmenų sužeidimus ir nuosavybės sugadinimas
■ Vaikams ar kitiems asmenims, kurie nėra susipažinę su naudojimo instrukcija, prietaisą naudoti draudžiama
■ Laikykitės vietinių reikalavimų dėl minimalaus su įrenginiu dirbančio asmens amžiaus
Nedirbkite su prietaisu, veikiami alkoholio, narkotinių medžiagų ar vaistų
■ Vilkèkite tinkama darbine apranga

llgas kelnes
Tvirtus ir neslystančius batus
Ausines

■ Pjaudami kampuose

visada stověkite saugiai

visada pjaukite skersai kampo, ne aukštyn ir ne žemyn
■ nepjaukite statesniu nei 20° kampu
■ ypatingas dėmesys atkreiptinas sukant

Dirbkite tik esant pakankamai naturaliam ar dirbtini-am apšvietimui
■ Saugokite, kad kūnas, galūnės ar drabužiai nepatektų i pjovimo zoną
■ Laikykitės šalyje galiojančių darbo valandų apribojimų
■ Nepalikite paruošto naudoti įrenginio be priežiūros

■ Pjaukite tik aštriu peiliu

■ Naudokite jrengini su nepažeistais apsauginiais jrenginiais ir apsaugomis
Nenaudokite jrenginio be sumontuotų apsauginių jrenginių (pvz., išmetimo angos dangtelio, žolės surinkimo talpos)
Prieš dirbdami su irenginiu kiekvieną kartą patikrinkite, ar jis nėra pažeistas, pažeistas dalis pakeiskite prieš tolimesnį irenginio naudojimą
Išjunkite variklį, palaukite, kol įrenginys sustos, ir atjunkite degimo žvakės kištuką

palikdami jrenginj
po susidūrimo su kliūtimi
prieš pašalindami kliūtį

■ prieš valydami užsikimšusius komponentus
po kontakto su pašaliniu objektu
kai atsiranda prietaiso gedimų ir nejprastų vibracijų

Patikrinkite, ar žoliapjovė nėra pažeista, ir jei aptikote pažeidimų, prieš dirbdami su žoliapjove toliau atlikite reikalingus remonto darbus.

■ Prijunkite degimo žvakės kištuką ir užveskite variklj

pašalinę gedimą (žr. gedimų lentelę) ir patikrinę įrenginį
po irenginio valymo

Atidžiai apžiūrėkite visą būsimą darbinę zoną ir pašalinkite pašalinius objektus
Atidžiai atlikite posūkius su žoliapjove, nesipainio-kite jos kelyje traukdami ją i save
■ Nepjaukite tiesiai ant kliūčių (pvz., važiuodami per šakas, šaknis)
■ Nupjautą żolę išpilkite iš talpos tik išjungę variklj

■ Atjunkite pjovimo peilj / variklj, kai važiuojate ne per pjaunamą plotą
■ Nekelkite ir neneškite įrenginio su veikiančiu varikliu
Pildydami jrenginj benzinu ar alyva nevalgykite ir negerkite
■ Nekvépuokite benzino garais
■ Naudokite prietaisą ėjimo greičiu
■ Prieš naudojima būtina įsitikinti, kad tvirtai laikosi veržlės, varžtai ir sraigtai

Montavimas

Laikykitės pridedamos montavimo instrukcijos.

Dèmesio!

Galima naudoti tik iki galo sumontuotą prietaisą.

Pildymas benzinu

Prieš pradėdami įrenginio eksploataciją pripilkite į baką benzino.

Įspėjimas - nudegimo pavojus!

Benzinas ir alyva yra itin degüs!

Visada laikykitės pridedamos variklio gamintojo naudojimo instrukcijos.

Reikalingi eksploataciniai priedai

	Benzinas Variklio	alyva
Rūšis	normalus / bešvinis benzinas	žr. variklio gamintojo nuorodas
Pildymo talpa	žr. variklio gamintojo nuorodas	maždaug 0,6 l

Sauga

lspėjimas!

Nepalikite veikiančio variklio uždaroje patalpoje. Pavojus apsinuodyti!

■ Benziną ir alyvą laikykite tik tam pritaikytose talpose
■ Benziną ir alyvą išpilkite ir pildykite tik tada, kai variklis yra šaltas
Nepilkite benzino ar alyvos, kai jrenginio variklis veikia
■ Nepripilkite per daug (benzinas neturi bėgti iš bako)
■ Pildami benziną nerūkykite

■ Neatsukite benzino bako dangtelio, kai variklis veikia arba yra karštas

■ Pažeistą baką ar jo dangtelį iš karto pakeiskite

■ Visada tvirtai užsukite bako dangtelj
■ Kai benzinas baigési:

Nepaleiskite variklio

Atjunkite degimo žvakės kištuką
Nuvalykite irenginj

■ Kai baigėsi variklio alyva:

Nepaleiskite variklio
Ištekėjusią variklio alyvą iššluostykite šluostėmis ir tinkamai išmeskite
Nuvalykite jrengini

Senos alyvos:

■ neišmeskite kartu su buitinėmis atliekomis
■ nepilkite i kanalizacija, nutekamuosius vamzdžius ar ant žemės

Rekomenduojame seną alyvą użdaroje talpoje atiduoti i perdirbimo centra arba klientų aptarnavimo tarnybai perdirbti arba tinkamai utilizuoti.

Pripilkite benzino

1. Atsukite bako dangtelj ir padėkite švarioje vietoje.
2. Per piltuvėlį pripilkite benzino.
3. Tvirtai užsukite bako dangtelj ir nuvalykite sritj aplink angą.

Pripilkite variklio alyvos

1. Atsukite alyvos talpos dangtelj ir padėkite švarioje vietoje.
2. Per piltuvėlį pripilkite variklio alyvos.
3. Tvirtai užsukite talpos dangtelj ir nuvalykite sritj aplink angą.

Eksploatacijos pradžia

Dèmesio!

Negalima jrenginio naudoti, jei yra atsipalaidavę, pažeisti arba nusidėvėję peiliai ar tvirtinimai! Prieš kiekvieną jrenginio paleidimą jį vizualiai patikrinkite.

Kameros simbolis tolimesniuose puslapiuose naudojamas kaip nuoroda i paveikslélius 4–7 psl.

Pjovimo aukščio nustatymas

Dèmesio - pavojus susižeisti!

Pjovimo aukštį nustatykite tik išjungę variklį ir peiliams sustojus.

• Ratus visada nustatykite i vienoda aukšti.
• Aukščio nustatymo galimybės atskiruose modeliuose gali skirtis.

Ašies nustatymas arba centrinis nustatymas (2, 3)

1. Norėdami reguliuoti šoninį nustatymą, paspauskite ir laikykite svirtį.
2. Patraukdami svirti i kairę arba i dešinę, nustatykite norimą pjovimo aukštį.
3. |statykite svirti i griovelj ir užfiksuokite.
4. Patikrinkite, kad visi ratai būtų nustatyti vienodai.

Žoliapjovės su žolės surinkimo talpa

Dèmesio - pavojus susižeisti!

Nuimkite ir uždėkite žolės surinkimo talpą tik išjungę variklį ir sustojus peiliams.

1. Pakelkite išmetimo angos dangtelį ir įstatykite žolės surinkimo talpą į laikikli (6).

Pripildymo lygio rodiklis

Pjaunant žolę, oro srovė pamažu kelia pripildymo lygio rodiklj aukštyn (5a).

Kai žolės surinkimo talpa prisipildo, pripildymo lygio rodiklis ant dėžės atsiduria ties padėtim (5b). Žolės surinkimo talpą reikia ištuštinti.

Ištuštinkite žolės surinkimo talpą

1. Pakelkite išmetimo angos dangtelj.
2. Pakelkite žolės surinkimo talpą aukštyn ir nuimkite, traukdami atgal (6).
3. Ištuštinkite žolės surinkimo talpą.
4. Pakelkite išmetimo angos dangtelj ir vėl įstatykite žolės surinkimo talpą į laikiklj (6).

Žoliapjovės be žolės surinkimo talpos

Dèmesio!

Be žolės surinkimo talpos pjaukite tik su tinkamai veikiančia išmetimo angos dangtelio spyruokle.

Išmetimo angos dangtelis ant žoliapjovės korpuso dedamas naudojant spyruoklių jėgą. Taip nupjauta žolė yra išmetama tik į apačią žemyn.

Mulčiavimas (pasirinktinis)

Mulčiuojant nupjauta žolė nesurenkama, o paskleidžiama ant žemės. Mulčias saugo žemę nuo perdžiūvimo ir aprūpina ją maistingomis medžiagomis.

Geriausius rezultatus pasieksite reguliariai nupjaudami žolę iki maždaug 2 cm aukščio. Greitai perpūva tik jauna žolė su šviežiais drėgnais lapais.

■ Žolės aukštis prieš mulčiavimą: maks. 8 cm

■ Žolės aukštis po mulčiavimo: apie 4 cm

Pritaikykite juidėjimo greitį, kad jis nebūtų per greitas mulčiavimui.

Uždėkite mulčiavimo priedą

Dèmesio - pavojus susižeisti!

Mulčiavimo priedą sumontuokite ir nuimkite tik išjunge variklj ir sustojus peiliams.

1. Nuimkite žolės surinkimo talpą(6).

2. Pakelkite išmetimo angos dangtelj ir sumontuokite išmetimo šachtoje mulčiavimo prieda (7). Irenginys turi tinkamai užsifi ksuoti.

Jei mulčiavimo priedas tinkamai neužsifiksuoja, galima pažeisti mulčiavimo priedą ir peilius.

Nuimkite mulčiavimo priedą

1. Pakelkite išmetimo angos dangtelj.
2. Atkabinkite mulčiavimo priedač(8/1).
3. Ištraukite mulčiavimo priedač(8/2).

Žoliapjovės su šoniniu išmetimu (pasirinktiniu)

Dèmesio - pavojus susižeisti!

Nuimkite ir uždėkite šoninio išmetimo priedą tik išjunge variklį ir sustojus peiliams.

Uždėkite šoninio išmetimo priedą

1. Nuimkite žolės surinkimo talpą ir įstatykite mulčiavimo priedą.
2. Istatykite ir užfiksuokite šoninio išmetimo priedą (1/1).
3. [statykite šoninio išmetimo kanalą ( 9/2).
4. Lėtai uždarykite dangtelį. Dangtelis apsaugo šoninį išmetimo kanalą nuo iškritimo.

Nuimkite šoninio išmetimo prieda

1. Istatykite ir užfiksuokite šoninio išmetimo priedą (9/1).
2. Nuimkite šoninio išmetimo priedą ir uždarykite dangtelį (9/2).

Nustatykite rankenos aukšti (pasirinktinai)

Spaustukų nustatymas

1. Laikydami rėma, atleiskite abu spaustukus (10).
2. Nustatykite rėmą i norimą padėti
3. Užspauskite spaustukus.

Užveskite variklj

Dèmesio - pavojus apsinuodyti!

Nepalikite veikiančio variklio uždaroje patalpoje.

Dèmesio - pavojus susižeisti!

Užvesdami irengini jo nepakreipkite.

- Užveskite variklj tik su sumontuotu peiliu (peilis veikia kaip inercinė masė)

- Užvesdami jau šiltą varikli, NENAUDOKITE droselio arba mygtuko

- Nekoreguokite variklio nustatymu

■ Neužveskite variklio, kai išmetimo kanalas néra apdengtas tokiomis detalémis:

Žolės surinkimo talpa
Išmetimo angos dangtelis
Mulčiavimo priedas

■ Labai atsargiai paspauskite paleidimo jungiklj, laikydamiesi gamintojo instrukciju
■ Stovėkite saugiu atstumu nuo peilių mechanizmo ir saugokite kojas
■ Užveskite irengini pastatytą ant mažos žolės

Paleidimas rankiniu būdu

su nuotoliniu kuro valdikliu, su droseliu

1. Nustatykite kuro svirtelę i padėti max | [ (1/1).
2. Pritraukite ir laikykite pritrauktą prie viršutinio rémo apsauginį lankelį (16) – apsauginis lankelis neužsifi ksuoja.
3. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (17).
4. Varikliui išilus (po maždaug 15–20 sek.) nustatykite kuro svirtelę i padėtį tarp min ir max.

su nuotoliniu kuro valdikliu, be reguliatoriaus / droselio

1. Nustatykite kuro svirtelę i padėti max (12/1).
2. Pritraukite ir laikykite pritrauktą prie viršutinio rémo apsauginį lankelį (16) – apsauginis lankelis neužsifi ksuoja.
3. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (17).
4. Varikliui jšilus (po maždaug 15–20 sek.) nustatykite kuro svirtelę i padėtį tarp min ir max.

Manuālā palaide

1. Nustatykite kuro svirtelę i padėti max (12/1).
2. 3 kartus paspauskite reguliatoriaus mygtuką kas mażdaug 2 sekundes (15). Jei temperatūra yra žemesnė negu 10 °C, reguliatoriaus mygtuką paspauskite 5 kartus.
3. Pritraukite ir laikykite pritrauktą prie viršutinio rémo apsauginį lankelį (16) – apsauginis lankelis neužsifi ksuoja.
4. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (17).
5. Kai variklis užsiveda, nustatykite kuro svirtelę i norimą padėtį tarp min ir max.

Elektrinis starteris (pasirinktinis)

Elektrinis starteris be reguliatoriaus / droselio (43)

1. Nustatykite kuro svirtelę i padėti „START“ (13/1).
2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (16) – apsauginis lankelis neužsifi ksuoja.
3. Degimo raktelį spynelėje pasukite iki galo į dešinę (18).
4. Kai variklis užsiveda, atleiskite degimo raktelj (jis věl atšoka i padětj „0“).
5. Nustatykite novimas variklio apsukas i padėti tarp min ir max.

Išjunkite variklj

Prietaisai be peilio sankabos

1. Nustatykite kuro svirtelę i padėti min (12/2)
2. Paleiskite apsauginį langetič (22).
3. Variklis išsijungia.

Dėmesio - pavojus sunkiai susižaloti! Variklis gali dar suktis po išjungimo. Išjunge palaukite, kol variklis visiškai sustos.

Ratų pavara (pasirinktinė) (20)

Dèmesio! Prijunkite tik prietaisus su veikiančiu varikliu.

ljunkite ratų pavarą

1. Prispauskite ir laikykite pavaros apsauginį lankelį prie viršutinio rėmo (19) – apsauginis lankelis neužsifi ksuoja.
2. ljungiama ratų pavara.

Išjunkite ratų pavarą

1. Paleiskite apsauginj lankel (21).
2. Ratų pavara išjungiama.

Kintamo greičio pavara (greičio kontrolė) (pasirinktinai)

Su kintamo greičio pavara galima reguliuoti žoliapjovės greitį be pakopų.

Dėmesio! Svirtį nuspauskite tik veikiant varikliui. Ijungus ją be variklio pavaros galima sugadinti pavaros mechanizmą.

■ Norėdami padidinti greitį, svirtį (20) pastumkite (20/2) kryptimi
■ Norėdami sumažinti greitį, svirtį (20) pastumkite (0/1) kryptimi

Važiavimo greitis visada turi būti tinkamas pagal paviršiu, ant kurio judama, ir pjaunamos žolės aukštį.

Aptarnavimas ir priežiūra

Dèmesio - pavojus susižeisti!

• Prieš atlikdami visus priežiūros ir aptarnavimo darbus visada išjunkite variklj ir atjunkite degimo žvakės kištuką.
• Variklis gali dar suktis po išjungimo. Išjunge palaukite, kol variklis visiškai sustos.
• Atlikdami priežiūros ir aptarnavimo darbus, visada mūvėkite darbines pirštines!

■ Reguliariai tikrinkite, ar tinkamai veikia ir nenusidėvėjo žolės surinkimo mechanizmas

■ Po kiekvieno naudojimo prietaisą išvalykite
Nepurkškite ant prietaiso vandens Patekęs į vudų vanduo gali sugadinti prietaisą (žvakės ar dujų padavimo mechanizma)
■ Reguliariai tikrinkite peilį, ar jis nepažeistas
■ Iš karto pakeiskite pažeistą buferį

Priklausomai nuo variklio gamintojo, gali reikėti paversti žoliapjovę taip, kad:

kuro padavimo linija ir oro filtras būtų atkreipti aukštyn (23)
■ degimo žvakės būtų atkreiptos aukštyn (24)

Laikykitės variklio gamintojo naudojimo instrukcijų!

Pakeiskite arba pagaląskite peilius

Atbukusius arba pažeistus pjovimo peilius pagaląsti ar pakeisti gali tik igalioto aptarnavimo centro specialistas
■ Pagaląsti peiliai turi būti subalansuoti

Dèmesio!

Nesubalansuoti peiliai smarkiai vibruoja ir gali sugadinti žoliapjovę.

Starterio akumuliatoriaus ikrovimas (pasirinktinai)

Starterio akumuliatoriui priežiūra nereikalinga ir paprastai jis įsikrauna žoliapjovei veikiant. Prireikus galima įkrauti akumuliatorių ir atskirai:

■ Prieš pradėdami žoliapjovės eksploataciją
■ Prieš ikrovima, po žiemos sezono arba ilgo prastovos laiko (> 6 mėn.)

lkrovimas:

1. Išimkite jkroviklj iš akumuliatoriaus dėžutės.
2. Atjunkite akumuliatoriaus laidą nuo variklio laido (5).
3. Sujunkite akumuliatoriaus laidą su įkroviklio laidu (26).
4. Ijunkite ikrovikli i elektros lizda. Tinklo įtampa turi atitikti ikroviklio darbinę įtampa.

lkrovimas trunka maždaug 36 val.

Naudokite tik originalų įkroviklį.

Dèmesio!

• Starterio akumulatorių laikykite tik sausoje gerai vėdinamoje patalpoje.
• lkrovimo metu žoliapjovės nenaudokite.

Variklio priežiūra

Pakeiskite variklio alyva

1. Alyvai išleisti skirtas specialus laikiklis.
2. Išleiskite arba išsiurbkite visą alyvą per alyvos išleidimo angą.

Panaudotą variklio alyvą utilizuokite tik laikydamiesi aplinkosaugos reikalavimų! Rekomenduojame seną alyvą uždaroje talpoje atiduoti i perdirbimo centra arba klientų aptarnavimo tarnybai perdirbti arba tinkamai utilizuoti.

Senos alyvos:

• neišmeskite kartu su buitinėmis atliekomis
• nepilkite i kanalizacija, nutekamuosius vamzdžius
• nepilkite ant žemės

Pakeiskite oro fi Itra

■ Laikykitės variklio gamintojo nuorodu.

Pakeiskite degimo žvakes

■ Laikykitės variklio gamintojo nuorodu.

Rato pavara (pasirinktinė)

Nustatykite droselio laidą

Jei veikiant varikliui rato pavaros ijungti ar išjungti negalima, reikia pareguliuoti atitinkamą droselio laidą.

Dèmesio!

Droselio laidą galima reguliuoti tik išjungus variklj.

1. Pasukite reguliatoriaus mechanizmą rodyklės kryptimi (27).
2. Patikrinkite, ar ratų pavara veikia, įjungdami variklj ir ratų pavarą.
3. Jei ratų pavara vis tiek neveikia, žoliapjovę atiduokite remontuoti įgaliotam aptarnavimo specialistui.

Sutepkite pavaros krumpliaratj

■ Laikas nuo laiko sutepkite alyva pavaros krumpliaratj

Rato pavarai priežiūros nereikia.

Sandèliavimas

Dèmesio - sprogimo pavojus!

Nelaikykite prietaiso prie atviros liepsnos ar karščio šaltinių.

■ Leiskite varikliui atvėsti

■ Nuleiskite viršutinį rėma, kad žoliapjovė užimtų mažiau vietos (28)
- Prietaisą laikykite taip, kad prie jo neprieitų vaikai ir pašaliniai asmenys
■ Starterio akumuliatorių padėkite taip, kad jis nesušaltų
■ Laikas nuo laiko jkraukite starterio akumuliatorių
■ Ištuštinkite benzino baką
■ Atjunkite degimo žvakės kištuką

Remontas

Remonto darbus gali atlikti tik igaliotas aptarnavimo centro specialistas ar remonto jmonė.

Utilizavimas

Neišmeskite nebenaudojamo prietaiso, akumuliatorių ir baterijų su buitinėmis atliekomis!

Prietaisą, pakuotę ir priedus, kurie yra pagaminti iš perdirbamų medžiagų, atiduokite perdirbti.

Trikčių diagnostika

Démesio!

Peilio ir variklio veleno reguliuoti negalima.

Gedimas Ka daryti
Variklis neužsiveda▪ Pripilkite benzino▪ Nustatykite kuro svirtelę i padėtį „Start“▪ l junkite droselį▪ Variklio apsauginį lankelį pakelkite prie viršutinio rėmo▪ Patikrinkite degimo žvakes, prireikus pakeiskite▪ Išvalykite oro filtrą▪ Patikrinkite, kad laisvai suktųsi peiliai▪ l kraukite starterio akumuliatorių▪ Užveskite prietaisą ant nupjautos žolės
Nepalaikomos variklioapsukos	▪ Pareguliuokite pjovimo aukštį▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Išvalykite išmetimo kanalą ir korpusą▪ Išvalykite oro filtrą▪ Pareguliuokite darbinį greitį
Pjaunama nešvariai	▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Pareguliuokite pjovimo aukštį
Neužsipildo žolės surinkimotalpa	▪ Pareguliuokite pjovimo aukštį▪ Leiskite žolei išdžiūti▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Išvalykite žolės surinkimo talpos groteles▪ Išvalykite išmetimo kanalą ir korpusą
Neveikia ratų pavara	▪ Pareguliuokite droselio laidą▪ Pažeistas pleištinis diržas▪ Kreipkitės į klientų aptarnavimo ir remonto dirbtuvę▪ Nuvalykite purvą nuo ratų pavaros, pleištinių diržų ir pavaros▪ Sutepkite alyva judančias dalis (pavaros krumpliaratį ant pavaros veleno)
ljungus pavada, nesisukaratai	▪ Priveržkite ratų varžtus▪ Pažeista rato stebulė▪ Pažeistas pleištinis diržas▪ Kreipkitės į klientų aptarnavimo ir remonto dirbtuvę
Prietaisa nejprastai stipriai vibruoja	▪ Patikrinkite žoliapjovės peilius

Jei gedimų nėra nurodytų šioje lentelėje arba negalite patys jų pašalinti, prašome kreiptis į mūsų kompetentingą klientų aptarnavimo skyrių.

■ Profesionalų patikrinimą visada reikia patikrinti:

pašalinus kliūtį

■ staiga išsijungus varikliui
jei pažeista pavara
- jei pažeisti pleištiniai diržai
jei išlinkęs peilis
- jei išlenktas variklio velenas

ES atitikties pareiškimas

■ žr. montavimo instrukcija

Garantija

Mes pašalinsime gamintojo klaidas arba medžiagų trūkumus garantiniu dviejų metų laikotarpiu, savo nuožiūra, arba pataisydami, arba pakeisdami prietaisą. Garantinis laikotarpis pradedamas skaičiuoti nuo pirkimo datos, garantija galioja toje šalyje, kurioje prietaisas buvo nupirktas.

Mūsų garantija galioja tokiais atvejais:

■ Kai prietaisas naudojamas pagal instrukcija

■ Laikomasi naudojimo vadovo instrukciju
■ Naudojamos originalios atsarginės dalys

Garantija nebegalioja tokiais atvejais:

■ Klientas bando pats remontuoti prietaisa
■ Prietaisas yra techniškai modifikuotas
■ Prietaisas naudojamas ne pagal paskirtį (pvz., naminiams arba buitiniams poreikiams)

Garantija neapima:

■ Gedimų dėl įprasto nusidėvėjimo
■ Keičiamų detalių, kurios yra pažymėtos ženklais XXX XXX (X)
■ Variklių - jiems galioja atskiros jų gamintojų instrukcijos

Garantiniu atveju su šia garantijos kortele ir pirkimo jrodymu prašome kreiptis i pardavėją arba artimiausią mūsų igaliotą remonto dirbtuvę. Ši garantija neapriboja pardavėjo atsakomybės pirkėjo prietaiso atžvilgiu.

Paleidimas rankiniu būdu

be nuotolinio kuro valdiklio, su droseliu

Droselis

ljungtas

Išjungtas

1. Nustatykite droseli i 1 padėti (13/1).

2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankeli (17) – apsauginis lankelis neužsifi ksuoja.

3. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (18).

4. Varikliui jšilus (po maždaug 15–20 sek.) nustatykite droseli i 2 padėti (13/2).

Variklyje yra fi ksuotas kuro padavimo mechanizmas. Jo apsukų reguliuoti negalima.

be nuotolinio kuro valdiklio, su reguliatoriumi (46)

1. 3 kartus paspauskite reguliatoriaus mygtuką kas mażdaug 2 sekundes (16). Jei temperatūra yra žemesné negu 10 °C, reguliatoriaus mygtuką paspauskite 5 kartus.
2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (17) – apsauginis lankelis neužsifi ksuoja.
3. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (18).

Variklyje yra fi ksuotas kuro padavimo mechanizmas. Jo apsukų reguliuoti negalima.

be nuotolinio kuro valdiklio, be reguliatoriaus / droselio

1. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (17) – apsauginis lankelis neužsifi ksuoja.
2. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (18).

Variklyje yra fi ksuotas kuro padavimo mechanizmas. Jo apsukų reguliuoti negalima.
