Tipi i produktit	Ngrohës uji elektrik i kombinuar me shkëmbyes nxehtësie
Modeli	TGRK120RN (TGRK 120 D/L)
Kapaciteti	117 litra
Presioni nominal	0.6 MPa (6 bar)
Pesha (bosh/plot)	42 kg / 159 kg
Dimensionet (H1 x A x B x C)	1090 x 205 x 530 x 340 mm
Fuqia e ngrohësit elektrik	2000 W
Tensioni i lidhjes	230 V~
Klasa e mbrojtjes	I
Shkalla e mbrojtjes	IP23
Lidhja e ujit	G 3/4
Koha e ngrohjes deri në 65°C	3 orë 50 min
Ujë i përzier në 40°C	230 litra
Konsumi i energjisë (24 ore)	2.60 kWh
Presioni nominal i shkëmbyesit të nxehtësisë	0.6 MPa
Sipërfaqja e shkëmbyesit të nxehtësisë	0.4 m²
Vëllimi i shkëmbyesit të nxehtësisë	1.86 litra
Fuqia ngrohëse e shkëmbyesit të nxehtësisë	6.65 kW (në 60-80°C, 265 l/h)
Gama e temperaturës	25°C – 65°C (termostat i rregullueshëm)
Materiali i rezervuarit	Çelik i smaltuar me anodë Mg
Sistemi i sigurisë	Valvul sigurie 0.6 MPa, mbrojtës termik
Lloji i instalimit	I montuar në mur, vetëm vertikal
Opcionet e lidhjes	Sistem i mbyllur me presion ose sistem i hapur graviteti
Karakteristika shtesë	Burim i dyfishtë energjie (elektrik + i jashtëm), linjë kthimi për ujë të nxehtë, modaliteti eco (55°C), mbrojtje nga ngrirja
Mirëmbajtja	Inspektim periodik i valvulës së sigurisë dhe anodës, shkallëzim i rekomanduar çdo 3 vjet

Pyetjet më të shpeshta - TGRK120RN GORENJE

Cili është kapaciteti i ngrohësit të ujit Gorenje TGRK120RN?

Gorenje TGRK120RN ka një kapacitet prej 117 litrash.

A mund të lidhet TGRK120RN me një burim nxehtësie të jashtëm?

Po, TGRK120RN është një ngrohës uji i kombinuar me një shkëmbyes nxehtësie të integruar që mund të lidhet me një burim nxehtësie të jashtëm si ngrohja qendrore, kolektori diellor ose pompa e nxehtësisë.

Cili është presioni maksimal i punës i TGRK120RN?

Presioni nominal është 0.6 MPa (6 bar). Duhet të instalohet një valvul sigurie për të parandaluar tejkalimin e presionit mbi 0.7 MPa (7 bar).

Sa kohë duhet për të ngrohur rezervuarin e plotë në 65°C duke përdorur ngrohjen elektrike?

Duhen afërsisht 3 orë e 50 minuta për të ngrohur rezervuarin e plotë nga 10°C në 65°C duke përdorur ngrohësin elektrik 2000 W.

A është TGRK120RN i përshtatshëm për instalim në banjë?

Po, ka një shkallë mbrojtjeje IP23, e cila e bën të përshtatshëm për instalim në dhoma me vaskë ose dush, me kusht që të instalohet sipas kërkesave të IEC 60364-7-701.

Çfarë mirëmbajtje kërkon ngrohësi i ujit?

Mirëmbajtja e rregullt përfshin kontrollimin e valvulës së sigurisë për gur gëlqeror dhe bllokime, dhe çdo 3 vjet inspektimin dhe zëvendësimin e anodës së magnezit nga një ofrues i autorizuar shërbimi.

A mund të instaloj një valvul mbyllës midis ngrohësit të ujit dhe valvulës së sigurisë?

Jo, nuk duhet të instalohet një valvul mbyllës midis ngrohësit të ujit dhe valvulës së sigurisë, sepse do të dëmtonte funksionimin e valvulës së sigurisë.

Çfarë bën cilësimi 'eco'?

Cilësimi 'eco' mban temperaturën e ujit në 55°C, gjë që redukton grumbullimin e gurit gëlqeror dhe humbjet e nxehtësisë duke siguruar funksionim efikas.

Si ta zbraz ngrohësin e ujit?

Për të zbrazë ngrohësin e ujit, shkëputeni nga energjia, hapni rubinetin e ujit të nxehtë dhe kullojeni përmes tubit të hyrjes duke përdorur një pajisje speciale ose duke hapur valvulën e sigurisë. Uji i mbetur mund të kullohet duke hequr fllanxhën e ngrohjes.

Çfarë duhet të bëj nëse pikon ujë nga valvula e sigurisë?

Pikimi nga valvula e sigurisë mund të ndodhë gjatë ngrohjes për shkak të rritjes së presionit. Mund të lidhet me një kullues ose të zbutet duke instaluar një rezervuar zgjerimi 3 litra në hyrjen e ujit të ftohtë.

MANUAL I PËRDORUESIT TGRK120RN GORENJE

Udhëzime për përdorim 34

Aparatin mund ta përdorin fëmijët e moshës tetëvjeçare dhe më të vjetër, si dhe personat me aftësi të zvogëluara fizike, ndjenjësore dhe mendore, apo me mungesë të përvojës, gjegjësisht të dijes, nëse ata janë nën mbikëqyrje, apo nëse janë të trajnuar rreth përdorimit të aparatit në mënyrë të sigurt dhe që i kuptojnë rreziqet e mundshme.

⚠️ Fëmijët nuk guxojnë të luajnë me aparat.
Pastrimin dhe mirëmbajtjen e aparatit nuk mund ta bëjnë fëmijët pa mbikëqyrje.
⚠️ Instalimi duhet të realizohet në bazë të dispozitave përkatëse sipas udhëzimeve të prodhuesit. Atë duhet ta bëjë montuesi i aftësuar profesionalisht.
Te sistemi i mbyllur i kyçjes së presionit, në gypin hyrës të ngrohësit të ujit medoemos duhet të montohet valvula mbrojtëse me presion nominal 0,6 MPa (6 bar), që parandalon ngritjen e presionit në kazan për më shumë se 0,1 MPa (1 bar) mbi atë nominal.
⚠ Uji nga vrima zbrazëse e valvulës siguruese mund të pikë, për atë arsye ajo duhet të jetë e hapur në presionin atmosferik.
⚠️ Derdhja e valvulës siguruese duhet të vendoset në drejtim teposhtë dhe në hapësirë që nuk ngrihet.
Për funksionimin e drejtë të valvulës siguruese ju vetë duhet t'i bëni kontrollet e rregullta në mënyrë që të largohet guri i ujit dhe të verifikohet a është e bllokuar valvula siguruese.
Ndërmjet bojlerit dhe ventilit sigurues nuk guxoni të montoni ventil mbyllës, sepse, kështu e pamundësoni funksionimin e ventilit sigurues!
Para lidhjes në rrjetin elektrik, bojleri domosdo duhet të mbushet fillimisht me ujë!
⚠ Uji nga ngrohësi zbrazet nëpërmjet të gypit furnizues të ngrohësit. Për këtë qëllim, tek instalimi rekomandohet, që ndërmjet të ventilit sigurues dhe gypit furnizues të ngrohësit të vendoset një fitting i posaçëm (T-pjesë) ose ventil shkarkues.
⚠️ Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni vetë, por për ato lajmërojeni shërbimin më të afërt të autorizuar servisor.

I nderuar blerës, ju falënderojmë për blerjen e prodhimit tonë. JU LUTEMI, QË PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË BOJLERIT, T'I LEXONI ME VËMENDJE UDHËZIMET.

Bojleri ashtë i prodhuar në pajtim me standardet në fuqi dhe është i sprovuar zyrtarisht, ndërsa për të, janë të lëshuar certifikata e sigurisë dhe certifikata mbi kompatibilitetin elektromagnetik. Karakteristikat e tij themelore teknike janë të shënuara në tabelën e shënimeve, të ngjitur ndërmjet gypave hyrës. Bojlerin mund ta lidhë në rrjetin elektrik dhe të ujësjellësit vetëm profesionisti i aftësuar. Ndërhyrjet në brendësinë e tij për shkak të përmirësimit, evitimit të gurit të ujit dhe kontrollit, ose ndërrimit të anodës mbrojtëse kundër korrozionit mund të bëjë vetëm shërbimi i autorizuar servisor.

MONTIMI

Bojlerin montojeni sa më afër vendeve shpenzuese. Nëse e instaloni bojlerin në hapësirë ku gjendet vaska apo dushi, medoemos duhet t'i respektoni kërkesat e standardit IEC 60364-7-701 (VDE 0100, Teil 701). E përforconi në mur me vidha muri me diametër nominal minimalisht 8mm. Murin me bartje të dobët në të cilin keni ndërmend të varni bojlerin, duhet ta forconi. Bojlerin mund të përforconi në mur vetëm vertikalisht.

CILËSITË TEKNIKE TË APARATIT

Tipi		TGRK 80 D TGRK 80 L	TGRK 100 D TGRK 100 L	TGRK 120 D TGRK 120 L
Vëllimi	[l]	78	97	117
Tensioni nominal	[MPa (bar)]	0,6 (6)
Masa / i mbushur me ujë	[kg]	32/110	38/135	42/159
Mbrojtja kundër korrozionit të kazanit		emaluar / anoda Mg
Fuqia kyçëse	[W]	2000
Tensioni	[V~]	230
Klasa e mbrojtjes		I
Shkalla e mbrojtjes nga lagështia		IP23
Kyçja për linjën kthyese		G 3/4
Koha e ngrohjes deri në 65 °C 1)	[h]	2^35	3^10	3^50
Sasia e ujit të përzier te 40 °C	[l]	140	195	230
Shpenzimi i energjisë 2)	[kWh/24h]	1,85	2,20	2,60

1) Koha e ngrohjes së tërë vëllimit të bojlerit me ngrohës elektrik për temperaturën hyrëse të ujit nga ujësjellësi 10 °C.

2) Shpenzimi i energjisë gjatë ruajtjes së temperaturës konstante e të ujit në bojler 65 °C dhe te temperatura e mjedisit 20 °C, e matur sipas EN 60379.

KARAKTERISTIKAT TEKNIKE TË BARTËSIT TË NGROHTËSISË

Tipi		TGRK 80 DTGRK 80 L	TGRK 100 DTGRK 100 L	TGRK 120 DTGRK 120 L
Tensioni nominal [MPa (bar)]		0,6 (6)
Sipërfaqja e ngrohur PT [ m^2 ]		0,24	0,4
Vëllimi PT [l]		0,72	1,86
Fuqia e ngrohjes PT [kW]		4,153) 5,35^5)	6,654) 10,55^6)
Temperatura e mediumit ngrohës në PT [°C]		5 deri 85

PT - bartësi i ngrohtësisë
3) 50-70 °C, 105 l/h; 4) 50-70 °C, 167 l/h; 5) 60-80 °C, 134 l/h; 6) 60-80 °C, 265 l/h

	A	B	C	H1	H2
TGRK 80 D/L	775	565	190	355	200
TGRK 100 D/L	935	715	200	375	340
TGRK 120 D/L	1090	865	205	530	340

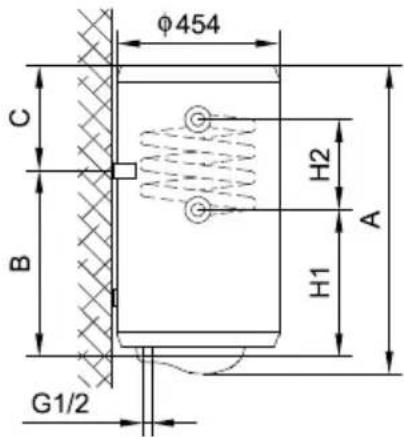

Dimensionet e kyçjes dhe montimit të bojlerit [mm]

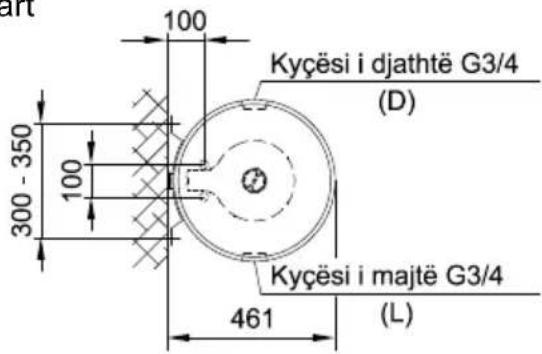

Shikimi nga lart

LIDHJA NË RRJETIN E UJËSJELLËSIT

Hyrja dhe dalja e ujit janë të shënuar me ngjyra në gypa.. Hyrja e ujit të ftohtë ashtë e shënuar me ngjyrë të kaltër, kurse dalja e ujit të ngrohtë me ngjyrë të kuqe.

Bojlerin mund të lidhni në rrjetin e ujësjellësit në dy mënyra. Sistemi i mbyllur nën presion i lidhjes mundëson furnizim me ujë nga më shumë vende, ndërsa sistemi i hapur, jo nën presion, mundëson furnizim vetëm nga një vend. Sipas sistemit të zgjedhur të lidhjes, duhet t'i instaloni edhe bateritë përkatëse të rubinetave të ujit.

Te sistemi i hapur, nën presion, para bojlerit duhet të montohet ventili jo-kthyes (ireverzibil), i cili parandalon derdhjen e ujit nga kazani, nëse, në rrjetin ujësjellës ndalohet ose mungon uji. Te ky sistem i lidhjes, duhet ta përdorni baterinë përzierëse rrjedhëse të rubinetës. Për shkak të ngrohjes së ujit, vjen deri te rritja e vëllimit të ujit në bojler, gjë që shkakton pikjen e ujit nga bateria përzierëse. Me shtrëngimin e tepërt të dorëzës në bateri, nuk do ta ndërpritni pikjen e ujit, por vetëm mund ta prishni baterinë.

Te sistemi i mbyllur i lidhjes, në vendet furnizuese duhet të përdorni bateri përzierëse të presionit. Në gypin ardhës, për shkak të sigurisë së funksionimit, duhet montuar ventili sigurues ose grupin sigurues, i cili ndërpret rritjen e shtypjes në kazan për më tepër se 0,1 MPa (1 bar), mbi atë nominale. Vrima e daljes në ventilin sigurues medoemos duhet të ketë dalje në presionin atmosferik. Te nxehja e ujit në bojler, shtypja e ujit rritet deri te kufiri që është i rregulluar në ventilin sigurues. Pasi që kthimi i ujit në rrjetin e ujësjellësit është i penguar, mund të vijë deri te pikja e ujit nga vrima dalëse e ventilit sigurues. Ujin që pikon, mund të drejtoni në derdhje nëpërmjet të mbaresës hinkë, të cilën e vendosni nën ventilin sigurues. Gypi i daljes së ujit, që ashtë i vendosur nën ventilin sigurues, duhet të jetë i montuar në vertikalisht teposhtë dhe në ambient që nuk ngrinë.

Në rast se, instalimi i realizuar nuk mundëson ta drejtojmë ujët që pikon drejt kanalizimit, pikjen mund ta evitoni duke montuar një enë ekspansive me vëllim 3 ë në gypin hyrës të bojlerit .

Për funksionimin e rregullt të ventilit sigurues ju vetë duhet të bëni kontrolle periodike që të largohet guri i ujit dhe të vërtetohet se ventili i sigurisë nuk është i bllokuar.

Gjatë kontrollit duhet, (varësisht nga tipi i ventilit) me lëvizjen e dorëzës ose të sjelljen së ventilit të çelni daljen nga ventili sigurues. Në atë[ rast, nëpër vrimën dalëse të ventilit të rrjedh uji, kjomë është shenjë, se ventili është në rregull.


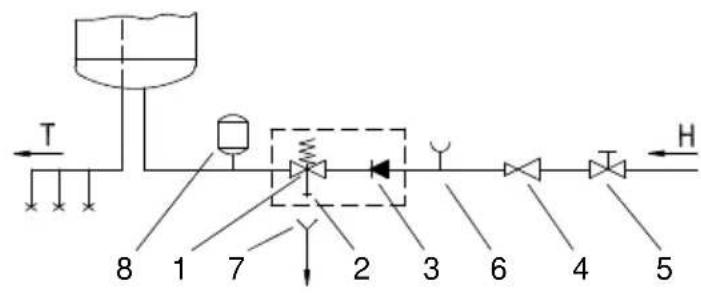

Sistemi i mbyllur (me presion)

Ndërmjet bojlerit dhe ventilit sigurues nuk guxoni të montoni ventil mbyllës, sepse, kështu e pamundësoni funksionimin e ventilit sigurues.

Ngrohësin mund ta kyçni në rrjetin shtëpiak të ujësjellësit pa valvulë reduktuese nëse është shtypja në rrjet më e ulët se shtypja nominale. Nëse shtypja në rrjet e tejkalon shtypjen nominale, medoemos duhet instaluar ventilin reduktues.

Para lidhjes në rrjetin elektrik, bojleri domosdo duhet të mbushet fillimisht me ujë. Te mbushja e parë, çeleni dorëzën për ujë të ngrohtë në baterinë përzierëse. Bojleri është i mbushur, kur uji arrin nëpër gypin dalës të baterisë përzierëse.

Ngrohësi kombinuar i ujit TGRK e ka të montuar edhe bartësin shtesë gypor të ngrohtësisë për ngrohjen e ujit sanitar me burime tjera energjetike (p.sh. ngrohja qendrore, kolektori i diellit, apo pompa ngrohëse). Sistemet e ngrohjes me ngrohës elektrik dhe me bartës të ngrohtësisë mund të funksionojnë njëkohësisht, apo veç e veç. Ngrohësin e kombinuar të ujit lidheni në ujësjellës, e përpos kësaj duhet ta lidhni edhe në burimin shtesë energjetik. Hyrja e mediumit ngrohës në bartësin e ngrohtësisë është e shënuar me të kuqe, ndërsa dalja me të kaltër.

VÈREJTJE: Gjatë rënies së temperaturës së burimit shtesë të ngrohjes dhe qarkullimit të mundësuar nëpër bartësin e ngrohtësisë mund të vijë deri te marrja e pakontrolluar e ngrohtësisë nga ngrohësi i ujit. Gjatë kyçjes në burime tjera të

ngrohjes duhet të kemi kujdes për realizimin e drejtë të rregullimit të temperaturës së burimit shtesë. Sensori i rregullimit të temperaturës nuk mund të vendoset përmbi çliruesin e litarit kyçës.

Ngrohësin TGRK mund ta lidhni edhe në linjën qarkulluese të ujit të ngrohtë. Linja qarkulluese e ujit të ngrohtë mundëson që uji i ngrohtë të jetë në dispozicion menjëherë në të gjithas vendet. Linjën kthyese të ujit të ngrohtë lidheni në hyrjen, në pjesën e epërme të ngrohësit. Para montimit duhet ta largoni kapakun e plastikës dhe ta shpërdredhni çepin në pjesën e epërme të ngrohësit. Elementet e linjës kthyese mund të blihen edhe më vonë në serviset e autorizuara të prodhimeve tona.

VËREJTJE: Linjën kthyese të ujit të ngrohtë montojeni para mbushjes së ngrohësit me ujë. Përdorimi i linjës qarkulluese sjell deri te humbjet termike shtesë në ngrohësin e ujit.

LIDHJA NË RRJETIN ELEKTRIK

Para kyçjes në rrjetin elektrik, në ngrohës duhet të instaloni kabllon kyçëse me prerje minimale së paku 1,5 mm² (H05VV-F 3G 1,5 mm²). Që të mund ta bëni këtë, nga bojleri duhet të largohet kapaku mbrojtës.

Lidhja e bojlerit në rrjetin elektrik duhet të bëhet në përputhje me standardet për instalimet elektrike. Ndërmjet ngrohësit të ujit dhe instalimit shtëpiak, nevojitet të instalohet pajisja për ndarjen e të gjitha poleve nga rrjeti elektrik në pajtim me dispozitat nacionale të instalimeve.

Legjenda:

1 - Pjesa lidhëse
2 - Termostati dhe siguresa dypolëshe termike
3 - Rezistuesi (ngrohësi)
4 - Llamba kontrolluese

L - Përçuesi fazor
N - Përçuesi neutral
± - Përçuesi mbrojtës

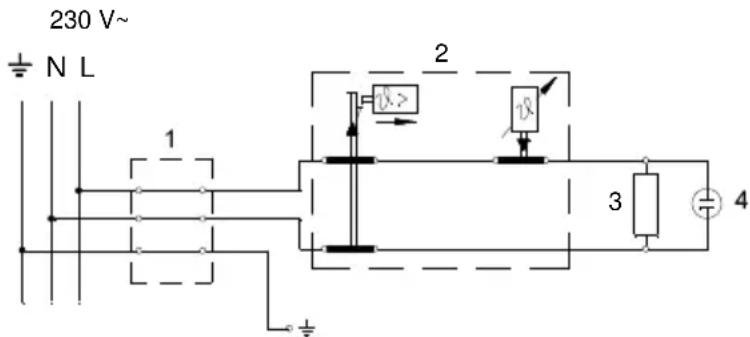

Skema e lidhjes elektrike

VËRREJTJE: Para çdo ndërhyrjeje në brendësi të bojlerit, ç'kyçeni atë medoemos nga rrjeti elektrik!

Pas kyçjes në rrjetin e ujit dhe të rrymës elektrike, ngrohësi i ujit (bojleri) është i përgatitur për përdorim.

Me rrotullimin e pullës në termostat, e cila gjendet në anën e poshtme të kapakut mbrojtës, zgjidheni temperaturën e dëshiruar të ujit ndërmjet të 25 °C dhe 65 °C.

Preferojmë rregullimin e pullës në pozicionin "eco". Rregullimi i tillë është më

kursyesi; temperatura e ujit do të jetë përafërsisht 55 °C, tajitja e gurit të ujit dhe humbjet e ngrohtësisë do të jenë më të ulëta se te rregullimi i temperaturës më të lartë. Gjatë funksionimit të ngrohësit elektrik mund të dëgjohet zhurma në bojler.

Funksionimin e ngrohësit elektrik e tregon llamba kontrolluese. Bojleri ka në pjesën ballore termometrin bimetalik, që lëviz në drejtim të akrepit të orës kah e djathta, kur në bojler gjendet uji i ngrohtë. Nëse nuk e keni ndërmend ta përdorni bojlerin për një kohë të gjatë, sigurojeni përmbajtjen e tij nga ngrirja ashtu që të mos ç'kyçni elektrikun, por pullën e termostatit rregullojeni në pozicionin "*". Te ky rregullim, ngrohësi do të mbaj temperaturën e ujit te përafërsisht në 10 °C. Nëse megjithatë do ta shkyçni bojlerin nga rrjeti elektrik, për shkak të rrezikut të ngrirjes duhet ta zbrazni ujin nga ai. Uji nga ngrohësi zbrazet nëpërmjet të gypit furnizues të ngrohësit. Për këtë qëllim, tek instalimi rekomandohet, që ndërmjet të ventilit sigurues dhe gypit furnizues të ngrohësit të vendoset një fiting i posaçëm (T-pjesë) ose ventil shkarkues. Ngrohësin mund të zbrazni edhe drejtpërdrejt nëpërmjet ventilit sigurues me lëvizjen e dorëzës, respektivisht. kapakut rrotullues të ventilit, në pozicion si gjatë kontrollimit të funksionimit. Para zbrazjes, ngrohësin duhet ta ç'kyçim nga rrjeti elektrik dhe pastaj të çelet dorëza për ujin e ngrohtë në rubinetë (baterinë përzierëse) të ujit. Pas zbrazjes së ujit nëpër gypin furnizues, në ngrohës mbetet një sasi e vogël e ujit, që derdhet nëpër vrimën gjatë largimit të flanxhës ngrohësë nëpërmjet të hapësirës së flanxhës ngrohëse.

Pjesën e jashtme të bojlerit pastrojeni me tretjen e butë të detergjentit për larje. Mos përdorni lëndë pastruese të vrazhda.

Me kontrollet e rregullta servisore, do të mundësoni punimin e papengueshëm dhe jetën e gjatë të punimit të bojlerit. Garancia për ndryshkjen e kazanit vlen vetëm nëse i keni bërë rregullisht kontrollet të harxhimit të anodës mbrojtëse. Koha ndërmjet kontrolleve të posaçme dhe të rregullta, nuk guxon të jetë më e gjatë se 36 muaj. Êshtë e nevojshme, që kontrollet t'i bëjnë serviseri i autorizuar, i cili evidenton kontrollin në fletëgarancinë e prodhimit. Gjatë kontrollit, ai kontrollon harxhimin e anodës mbrojtëse kundër korrozionit, sipas nevojës, pastron gurin, i cili grumbullohet, varësisht nga kualiteti, sasia dhe temperatura e ujit të harxhuar, në brendësi të bojlerit. Pas kontrollit të bojlerit, shërbimi servisor, në bazë të gjendjes së përcaktuar do të ju preferojë edhe datën e kontrollit vijuese.

Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni vetë, por për ato lajmërojeni shërbimin më të afërt të autorizuar servisor.
