Vrsta izdelka	Kombinirani hladilnik-zamrzovalnik
Znamka	Profilo
Model	BD2086WFAN
Energetski razred	Ni navedeno v navodilih
Neto prostornina hladilnika	Ni navedeno (ocena ~200 L)
Neto prostornina zamrzovalnika	Ni navedeno (ocena ~100 L)
Mere (V x Š x G)	Ni navedeno (ocena ~180 x 60 x 65 cm)
Teža	Ni navedeno (ocena ~70 kg)
Električno napajanje	230 V, 50 Hz (evropski standard)
Vrsta osvetlitve	LED (projektor, zgornja, stranska)
Police	Steklena polica, nastavljiva polica, fleksibilna polica
Predelki	Predal za zelenjavo, teleskopski predal, polica za steklenice, komplet za zajtrk
Vrata	2 vrati (hladilnik in zamrzovalnik), reverzibilni tečaji
Tesnilo vrat	Menljivo
Nadomestni deli na voljo	Tesnila, ročaji, tečaji, police, predali, LED osvetlitve itd.
Popravljivost	Zasnovan za popravilo s strani potrošnika (priloženi nadomestni deli)
Varnost	Odklopite 60 s pred popravilom, test VDE 0701 po popravilu
Vzdrževanje	Čistite z mehko krpo, izogibajte se abrazivnim izdelkom
Delovanje	Nastavitev temperature prek zaslona (model z zaslonom)

Pogosto zastavljena vprašanja - BD2086WFAN Profilo

Kako zamenjati tesnilo vrat hladilnika?

Najprej odstranite staro tesnilo tako, da ga izvlečete iz utora v vogalih. Za namestitev novega ga rahlo segrejte s sušilcem za lase, da postane prožno, nato ga postopoma potiskajte v utor, začenši pri vogalih. Prepričajte se, da utor ni poškodovan.

Ali lahko sam zamenjam LED osvetlitev?

Da, vendar previdno. Naprava je opremljena z LED brez vzdrževanja, vendar je njihova zamenjava opisana v navodilih. Odklopite napravo vsaj 60 sekund prej. Uporabite posebna orodja (sesalna skodelica ali posebno orodje) in sledite korakom razstavljanja/sestavljanja.

Kako obrniti smer odpiranja vrat?

Navodila ne opisujejo popolnega obračanja, vendar nudijo korake za zamenjavo tečajev. Vrata lahko obrnete tako, da odstranite zgornje, srednje in spodnje tečaje ter jih namestite na drugo stran. Po potrebi se posvetujte s strokovnjakom.

Kaj storiti, če hladilnik ne hladi več?

Najprej preverite električno napajanje in nastavitev termostata. Če težava vztraja, gre lahko za okvaro kompresorja ali uhajanje plina. Obrnite se na servisno službo, saj ta popravila zahtevajo usposobljenega tehnika.

Kako očistiti steklene police?

Odstranite jih tako, da jih povlečete naprej. Umijte jih s toplo vodo in blagim detergentom, sperite in temeljito posušite, preden jih vrnete na mesto. Izogibajte se abrazivnim izdelkom, ki bi lahko opraskali steklo.

Kje lahko kupim nadomestne dele za ta model?

Originalni nadomestni deli so na voljo pri servisni službi Profilo ali pooblaščenih prodajalcih. Uporabite sklicevanja, navedena v navodilih (npr. [00342013] za zaščitno tkanino).

Kako nastaviti temperaturo hladilnika?

Temperaturo nastavite prek zaslona na vratih (model z zaslonom). Za natančna navodila glejte navodila. Na splošno je priporočena temperatura 4°C za hladilnik in -18°C za zamrzovalnik.

Zakaj se na dnu hladilnika nabira voda?

To je lahko posledica zamašitve odtočne luknje za odtaljevalno vodo. Očistite luknjo s čistilom za cevi ali tanko paličico. Preverite tudi, ali posoda za kondenz ni polna.

Ali je varno popraviti napravo sam?

Da, če upoštevate varnostna navodila: odklopite napravo vsaj 60 sekund pred kakršnim koli posegom, nosite zaščitne rokavice za ostre robove in po popravilu opravite varnostni test po standardu VDE 0701.

Kako zamenjati predal za zelenjavo?

Odstranite predal tako, da ga povlečete povsem naprej. Za namestitev vstavite nov predal na tirnice in ga potisnite do konca. Prepričajte se, da je pravilno poravnan.

NAVODILA ZA UPORABO BD2086WFAN Profilo

4.11.1 Pudeju plaukta iznemšana 398

4.7.1 Plaukta iznemšana

- Izvelciet plauktu.

4.14.1 Tvertnes iznemšana

1. Iznemiet ledusskapja apakšējo tvertni (1).
2. Iznemiet ledusskapja augšējo tvertni (2).

Nasveti za popravilo - Hladilno-zamrzovalna kombinacija

i V zvezi s tem dokumentom 583

1.1 Pomembne informacije 583

1.1.1 Namen 583

1.2 Razlaga simbolov 583

1.2.1 Stopnje nevarnosti 583

1.2.2 Simboli za nevamost....583

1.2.3 Struktura opozoril 584

1.2.4 Splošni simboli 584

Varnost....

2.1 Splošna varnostna navodila 585

2.1.1 Vsi gospodinjski aparati....585

Orodja in pripomočki.... 586

Popravilo 587

4.1 Zamenjava tesnila vrat....587

4.1.1 Odstranjevanje tesnila vrat 587

4.1.2 Namestitev tesnila vrat 587

4.2 Zamenjava ročaja vrat 590

4.2.1 Odstranjevanje ročaja vrat....590

4.2.2 Namestitev ročaja vrat....590

4.3 Zamenjava zgornjega tečaja vrat....591

4.3.1 Odstranjevanje zgornjega tečaja vrat 591

4.3.2 Namestitev zgornjega tečaja vrat 592

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom).... 593

4.4.1 Odstranjevanje zgornjega tečaja vrat 593

4.4.2 Namestitev zgornjega tečaja vrat 594

4.5.1 Odstranjevanje srednjega tečaja vrat 595

4.5.2 Namestitev srednjega tečaja vrat 595

4.6.1 Odstranjevanje spodnjega tečaja vrat.... 596

4.6.2 Namestitev spodnjega tečaja vrat 596

4.7 Zamenjava police 597

4.7.1 Odstranjevanje police....597

4.7.2 Namestitev police....597

4.8.2 Namestitev nastavljive police 598

4.9.2 Namestitev prilagodljive police 599

4.10 Zamenjava kompleta za zajtrk 600

4.10.1 Odstranjevanje kompleta za zajtrk 600

4.10.2 Namestitev kompleta za zajtrk....600

4.11 Zamenjava nosilca za steklenice....601

4.11.1 Odstranjevanje nosilca za steklenice 601

4.11.2 Namestitev nosilca za steklenice 601

4.12 Zamenjava vratnega predala 602

4.12.1 Odstranjevanje vratnega predala....602

4.12.2 Namestitev vratnega predala....602

4.13.2 Namestitev predala za zamrznjena živila....603

4.14 Zamenjava predala 604

4.14.1 Odstranjevanje predala....604

4.14.2 Namestitev predala....604

4.15 Zamenjava razširljivega predala....605

4.15.1 Odstranjevanje razširljivega predala 605

4.15.2 Namestitev razširljivega predala 605

4.16 Zamenjava točkovne lučke LED.... 606

4.16.1 Odstranjevanje točkovne lučke LED 606

4.16.2 Namestitev točkovne lučke LED 606

4.17 Zamenjava zgornje lučke LED 607

4.17.1 Odstranjevanje lučke LED....607

4.17.2 Namestitev zgornje lučke LED....608

4.18 Zamenjava stranske svetlobne letve LED 609

4.18.1 Odstranjevanje stranske svetlobne letve LED....609

4.18.2 Namestitev stranske svetlobne letve LED 610

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
	NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
	OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
	PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!		Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

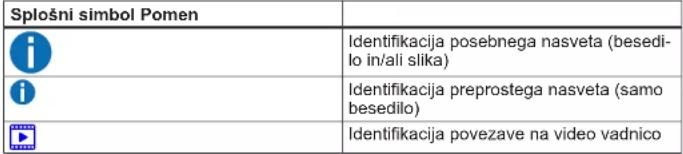

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Ploščati izvijač Stebl	2,4 mm × 0,4 mm × 60 mm, v kompletu [00341820]
Posebno orodje[00342180]
Vakuumski prisesek[00342224]	50 mm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")
Ploščati izvijač Stebl	10 mm × 1,6 mm × 200 mm

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. ① Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ročaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Ploščati izvijač Steblo 10 mm x 1,6 mm x 200 mm

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.

4.2.1 Odstranjevanje ročaja vrat

1. Odstranite dva pokrovčka vijakov (1).
2. Odvijte vijaka (2).
3. Odstranite ročaj vrat (3).

Ročaj vrat za druga vrata lahko odstranite na enak način.

4.2.2 Namestitev ročaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava zgornjega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

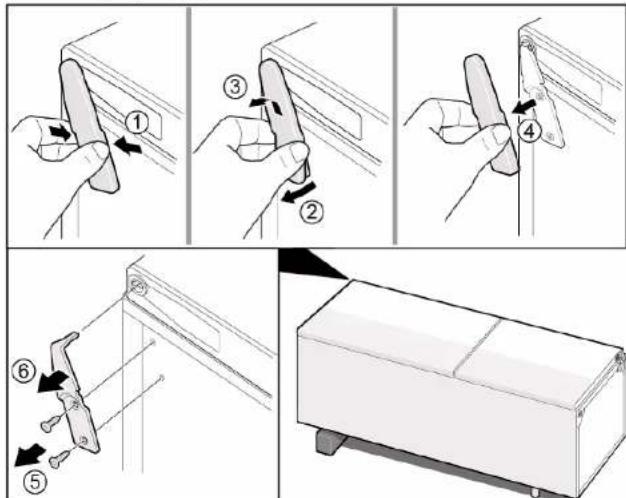

4.3.1 Odstranjevanje zgornjega tečaja vrat

1. Aparat postavite na zadnjo stran.

1. 1. Pokrovček zgornjega tečaja pritisnite na obeh straneh (1).

2. Pokrovček zgomjega tečaja povlecite stran (2).

3. Zavrtite pokrovček tečaja (3).
4. Odstranite pokrovček zgornjega tečaja (4).
5. Odvijte vijaka (5).
6. Odstranite zgornji tečaj (6).

Zgomji tečaj je odstranjen.

4.3.2 Namestitev zgornjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom)

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

OPOZORILO

Težki, veliki aparati!

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

OPOZORILO

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

▶ Po popravilu je treba izvesti preizkus varnosti v skladu z VDE

0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

4.4.1 Odstranjevanje zgornjega tečaja vrat

1. Aparat postavite na zadnjo stran.

1. 1. Odstranite pokrovček zgornjega tečaja (1).

2. Odstranite pokrovček odprtine za kable (2).

3. Odklopite električno povezavo (3)
4. Odvijte vijak za ozemljitev (4)
5. Odstranite kabelsko zaščito (5).
6. Odvijte vijak (6)

Zgomji tečaj je odstranjen.

4.4.2 Namestitev zgornjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
Zgornji tečaj vrat je odstranjen.
Zgornja vrata so odstranjena.

4.5.1 Odstranjevanje srednjega tečaja vrat

1. Odstranite vrata hladilnega dela (1).
2. Odvijte vijaka (2).
3. Odstranite srednji tečaj (3).

4.5.2 Namestitev srednjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
Zgornji tečaj je odstranjen.
√ Srednji tečaj je odstranjen.

2021-06-09_9001647374 Avtorske pravice BSH Hausgeräte GmbH Stran 596 od 697

4.6.1 Odstranjevanje spodnjega tečaja vrat

▶ 1. Odstranite vrata zamrzovalnega dela (1).
2. Odvijte vijak (2).
3. Spodnji tečaj zavrtite navzven (3).
4. Odstranite spodnji tečaj (4)

Spodnji tečaj vrat je odstranjen.

4.6.2 Namestitev spodnjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava police

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje police

- Izvlecite polico.

4.8.2 Namestitev nastavljive police

- Namestite v obratnem vrstnem redu.

Popravilo

4.9.2 Namestitev prilagodljive police

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.10 Zamenjava kompleta za zajtrk

Zahteva:

Vrata so odprta.

4.10.1 Odstranjevanje kompleta za zajtrk

- Dvignite komplet za zajtrk in ga izvlecite.

4.10.2 Namestitev kompleta za zajtrk

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.11 Zamenjava nosilca za steklenice

Zahteva:

Vrata so odprta.

4.11.1 Odstranjevanje nosilca za steklenice

Nosilec za steklenice je odstranjen.

4.11.2 Namestitev nosilca za steklenice

- Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.12.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.12.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.13.1 Odstranjevanje predala za zamrznjena živila

1. Predal za zamrznjena živila izvlecite do konca (1).
2. Odstranite predal za živila (2).

4.13.2 Namestitev predala za zamrznjena živila

- Namestite v obratnem vrstnem redu.

Popravilo

4.14 Zamenjava predala

Zahteva:

Vrata so odprta.

4.14.1 Odstranjevanje predala

1. Izvlecite spodnji predal hladilnika (1).
2. Izvlecite zgornji predal hladilnika (2).

Predala sta odstranjena.

4.14.2 Namestitev predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.15 Zamenjava razširljivega predala

Zahteva:

Vrata so odprta.

4.15.1 Odstranjevanje razširljivega predala

1. Razširljivi predal izvlecite do konca (1).
2. Odstranite razširljivi predal (2).

4.15.2 Namestitev razširljivega predala

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.16 Zamenjava točkovne lučke LED

Posebna orodja:

Posebno orodje [00342180]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjol

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napelosti.
Vrata so odprta.

4.16.1 Odstranjevanje točkovne lučke LED

1. Točkovno lučko LED izvlecite s posebnim orodjem (1).

1. Odklopite električne priključke točkovne lučke LED.
   Točkovna lučka LED je odstranjena.

4.16.2 Namestitev točkovne lučke LED

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.17 Zamenjava zgornje lučke LED

Posebna orodja:

Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Odstranjeni so zgornji notranji elementi aparata.

4.17.1 Odstranjevanje lučke LED

Lučka LED je odstranjena.

4.17.2 Namestitev zgornje lučke LED

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.18 Zamenjava stranske svetlobne letve LED

Posebna orodja:

Vakuumski prisesek ∅50 mm [00342224]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjol

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napelosti.
Vrata so odprta.
Police hladilnega dela so odstranjene.

4.18.1 Odstranjevanje stranske svetlobne letve LED

1. Prisesek namestite na zgornjo tretjino stranske svetlobne letve LED.

1. S krožnim gibom povlecite prisesek s stransko svetlobno letvijo LED k sebi.

1. Odklopite električno povezavo stranske svetlobne letve LED.

Stranska svetlobna letev LED je odstranjena.

4.18.2 Namestitev stranske svetlobne letve LED

1. Priključite električno povezavo stranske svetlobne letve LED.
2. Stransko svetlobno letev LED pritrdite na njeno mesto na steni hladilnika (zatiči se zaskočijo).
   Stranska svetlobna letev LED je nameščena.
