Tipo di prodotto	Frigorifero-congelatore combinato
Marca	Profilo
Modello	BD2086WFAN
Classe energetica	Non specificato nel manuale
Volume netto frigorifero	Non specificato (stima ~200 L)
Volume netto congelatore	Non specificato (stima ~100 L)
Dimensioni (A x L x P)	Non specificate (stima ~180 x 60 x 65 cm)
Peso	Non specificato (stima ~70 kg)
Alimentazione elettrica	230 V, 50 Hz (standard europeo)
Tipo di illuminazione	LED (proiettore, superiore, laterale)
Ripiani	Ripiano in vetro, ripiano variabile, ripiano flessibile
Scomparti	Cassetto per verdura, cassetto telescopico, portabottiglie, set colazione
Porta	2 porte (frigorifero e congelatore), cerniere reversibili
Guarnizione della porta	Sostituibile
Ricambi disponibili	Guarnizioni, maniglie, cerniere, ripiani, cassetti, illuminazioni LED, ecc.
Riparabilità	Progettato per la riparazione da parte del consumatore (ricambi forniti)
Sicurezza	Scollegare 60 s prima della riparazione, test VDE 0701 dopo la riparazione
Manutenzione	Pulire con un panno morbido, evitare prodotti abrasivi
Funzionamento	Regolazione della temperatura tramite display (modello con display)

Domande frequenti - BD2086WFAN Profilo

Come sostituire la guarnizione della porta del frigorifero?

Rimuovere prima la vecchia guarnizione estraendola dalla scanalatura negli angoli. Per installare la nuova, riscaldatela leggermente con un asciugacapelli per renderla flessibile, quindi inseritela gradualmente nella scanalatura iniziando dagli angoli. Assicurarsi che la scanalatura non sia danneggiata.

Posso cambiare l'illuminazione LED da solo?

Sì, ma con cautela. L'apparecchio è dotato di LED senza manutenzione, ma la loro sostituzione è descritta nel manuale. Scollegare l'apparecchio almeno 60 secondi prima. Utilizzare gli strumenti specifici (ventosa o attrezzo speciale) e seguire le fasi di smontaggio/montaggio.

Come invertire il senso di apertura delle porte?

Il manuale non descrive l'inversione completa, ma fornisce le fasi per sostituire le cerniere. È possibile invertire le porte smontando le cerniere superiore, intermedia e inferiore, quindi montandole dall'altro lato. Consultare un professionista se necessario.

Cosa fare se il frigorifero non raffredda più?

Verificare prima l'alimentazione elettrica e la regolazione del termostato. Se il problema persiste, potrebbe trattarsi di un difetto del compressore o di una perdita di gas. Contattare il servizio post-vendita, poiché queste riparazioni richiedono un tecnico qualificato.

Come pulire i ripiani in vetro?

Rimuoverli tirandoli in avanti. Lavarli con acqua tiepida e un detergente delicato, risciacquare e asciugare accuratamente prima di rimetterli in posizione. Evitare prodotti abrasivi che potrebbero graffiare il vetro.

Dove posso acquistare ricambi per questo modello?

I ricambi originali sono disponibili presso il servizio post-vendita Profilo o rivenditori autorizzati. Utilizzare i riferimenti indicati nel manuale (es: [00342013] per il tessuto protettivo).

Come regolare la temperatura del frigorifero?

La temperatura si regola tramite il display situato sulla porta (modello con display). Consultare il manuale per le istruzioni precise. In generale, si consiglia una temperatura di 4°C per il frigorifero e -18°C per il congelatore.

Perché si accumula acqua sul fondo del frigorifero?

Ciò può essere dovuto a un tappo nel foro di scarico dell'acqua di sbrinamento. Pulire il foro con uno scovolino o un'asta sottile. Verificare anche che la vaschetta di condensa non sia piena.

È sicuro riparare l'apparecchio da soli?

Sì, se si seguono le istruzioni di sicurezza: scollegare l'apparecchio almeno 60 secondi prima di qualsiasi intervento, indossare guanti protettivi per gli spigoli vivi e, dopo la riparazione, eseguire un test di sicurezza secondo la norma VDE 0701.

Come sostituire il cassetto per verdura?

Rimuovere il cassetto tirandolo completamente in avanti. Per il montaggio, inserire il nuovo cassetto sulle guide e spingerlo fino in fondo. Assicurarsi che sia ben allineato.

MANUALE UTENTE BD2086WFAN Profilo

▶ Extraire la tablette.

Consigli di riparazione - Combinazione frigorifero / congelatore

i Utilizzo del documento 351

1.1 Avvertenze importanti 351

1.1.1 Scopo 351

1.2 Spiegazione dei simboli 351

1.2.1 Livelli di pericolo 351

1.2.2 Simboli di pericolo 351

1.2.3 Struttura degli avvertimenti 352

1.2.4 Simboli generici 352

Sicurezza.... 353

2.1 Note generali sulla sicurezza.... 353

2.1.1 Tutti gli elettrodomestici.... 353

Strumenti e ausili.... 354

Riparazione.... 355

4.1 Sostituzione della guarnizione della porta 355

4.1.1 Smontaggio della guarnizione della porta 355

4.1.2 Montaggio della guarnizione della porta.... 355

4.2 Sostituzione della maniglia della porta 358

4.2.1 Smontaggio della maniglia della porta 358

4.2.2 Montaggio della maniglia della porta 358

4.3 Sostituzione della cerniera superiore della porta 359

4.3.1 Smontaggio della cerniera superiore della porta.... 359

4.3.2 Montaggio della cerniera superiore della porta.... 360

4.4 Sostituzione della cerniera superiore della porta (porta con display) 361

4.4.1 Smontaggio della cerniera superiore della porta.... 361

4.4.2 Montaggio della cerniera superiore della porta.... 362

4.5 Sostituzione della cerniera centrale della porta.... 363

4.5.1 Smontaggio della cerniera centrale della porta.... 363

4.5.2 Montaggio della cerniera centrale della porta 363

4.6 Sostituzione della cerniera inferiore della porta.... 364

4.6.1 Smontaggio della cerniera inferiore della porta 364

4.6.2 Montaggio della cerniera inferiore della porta.... 364

4.7 Sostituzione del ripiano.... 365

4.7.1 Smontaggio del ripiano....365

4.7.2 Montaggio del ripiano 365

4.8 Sostituzione del ripiano variabile.... 366

4.8.1 Smontaggio del ripiano variabile.... 366

4.8.2 Montaggio del ripiano variabile 366

4.9 Sostituzione del ripiano flessibile.... 367

4.9.1 Smontaggio del ripiano flessibile 367

4.9.2 Montaggio del ripiano flessibile 367

4.10 Sostituzione del set colazione.... 368

4.10.1 Smontaggio del set colazione.... 368

4.10.2 Montaggio del set colazione 368

4.11 Sostituzione del portabottiglie 369

4.11.1 Smontaggio del portabottiglie 369

4.11.2 Montaggio del portabottiglie 369

4.12 Sostituzione del balconcino della porta.... 370

4.12.1 Smontaggio del balconcino della porta.... 370

4.12.2 Montaggio del balconcino della porta.... 370

4.13 Sostituzione del cassetto surgelati 371

4.13.1 Rimozione del cassetto surgelati 371

4.13.2 Inserimento del cassetto surgelati.... 371

4.14 Sostituzione del cassetto.... 372

4.14.1 Estrazione del cassetto....372

4.14.2 Inserimento del cassetto 372

4.15 Sostituzione del cassetto estraibile.... 373

4.15.1 Rimozione del cassetto estraibile.... 373

4.15.2 Inserimento del cassetto estraibile.... 373

4.16 Sostituzione del faretto a LED 374

4.16.1 Smontaggio del faretto a LED 374

4.16.2 Montaggio del faretto a LED 374

4.17 Sostituzione della luce a LED superiore.... 375

4.17.1 Smontaggio della luce a LED 375

4.17.2 Montaggio della luce a LED superiore.... 376

4.18 Sostituzione della luce a barra laterale a LED.... 377

4.18.1 Smontaggio della luce a barra laterale a LED.... 377

4.18.2 Montaggio della luce a barra laterale a LED 378

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Utensile speciale [00342180]
Ventosa [00342224]	∅50 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. If Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guamizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

→ La maniglia della porta è rimossa.

La maniglia della seconda porta può essere rimossa nello stesso modo.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

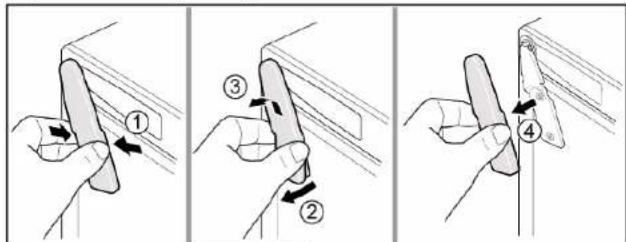

4.3.1 Smontaggio della cerniera superiore della porta

1. Coricare l'apparecchio sul retro.

1. 1. Premere la copertura della cerniera superiore su entrambi i lati (1).

2. Tirare la copertura della cerniera superiore verso l'estemo (2).

3. Ruotare la copertura della cerniera (3).
4. Togliere la copertura superiore della cerniera (4).
5. Svitare le due viti (5).
6. Togliere la cerniera superiore (6)

→ La cerniera superiore è rimossa.

4.3.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera superiore della porta (porta con display)

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.4.1 Smontaggio della cerniera superiore della porta

1. Coricare l'apparecchio sul retro.

1. 1. Togliere la copertura superiore della cerniera (1).

2. Togliere il coperchio del cavo (2).

3. Staccare il collegamento elettrico (3).
4. Svitare la vite del collegamento di messa a terra (4).
5. Togliere la protezione del cavo (5).
6. Svitare la vite (6).

→ La cerniera superiore è rimossa.

4.4.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera centrale della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
√ La cerniera superiore della porta è rimossa.

√ La porta superiore è rimossa.

4.5.1 Smontaggio della cerniera centrale della porta

1. Togliere la porta del comparto frigorifero (1).
2. Svitare le due viti (2).
3. Rimuovere la cerniera centrale (3).

→ La cerniera centrale è rimossa.

4.5.2 Montaggio della cerniera centrale della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
√ La cerniera superiore è rimossa.

√ La cemiera centrale è rimossa.

4.6.1 Smontaggio della cerniera inferiore della porta

1. Togliere la porta del comparto freezer (1).
2. Svitare la vite (2).
3. Ruotare la cerniera inferiore verso l'esterno (3).
4. Togliere la cerniera inferiore (4).

→ La cerniera inferiore della porta è rimossa.

4.6.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.7.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del ripiano variabile

Prerequisiti:

La porta è aperta.

4.8.1 Smontaggio del ripiano variabile

1. 1. Tirare la parte destra del ripiano variabile in avanti (1).

2. Rimuovere la parte destra del ripiano variabile (2).

1. Rimuovere la parte sinistra del ripiano variabile nello stesso modo.

Il ripiano variabile è rimosso.

4.8.2 Montaggio del ripiano variabile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del ripiano flessibile

Prerequisiti:

La porta è aperta.

4.9.1 Smontaggio del ripiano flessibile

▶ 1. Rimuovere il ripiano in vetro (1).
2. Sollevare il ripiano flessibile ed estrarlo (2).

Il ripiano flessibile è rimosso.

4.9.2 Montaggio del ripiano flessibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione del set colazione

Prerequisiti:

La porta è aperta.

4.10.1 Smontaggio del set colazione

▶ Sollevare il set colazione ed estrarlo.

Il set colazione è rimosso.

4.10.2 Montaggio del set colazione

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del portabottiglie

Prerequisiti:

La porta è aperta.

4.11.1 Smontaggio del portabottiglie

▶ Estrarre il portabottiglie.

Il portabottiglie è rimosso.

4.11.2 Montaggio del portabottiglie

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.12.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.12.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.13 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.13.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.13.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.14 Sostituzione del cassetto

Prerequisiti:

La porta è aperta.

4.14.1 Estrazione del cassetto

1. Estrarre il cassetto inferiore (1).
2. Estrarre il cassetto superiore (2).

I cassetti sono rimossi.

4.14.2 Inserimento del cassetto

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.15 Sostituzione del cassetto estraibile

Prerequisiti:

La porta è aperta.

4.15.1 Rimozione del cassetto estraibile

▶ 1. Estrarre completamente il cassetto (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile è rimosso.

4.15.2 Inserimento del cassetto estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.16 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

Bordi taglienti!

Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.

4.16.1 Smontaggio del faretto a LED

1. Utilizzare l'utensile speciale per estrarre il faretto a LED (1).

1. Rimuovere i collegamenti elettrici del faretto a LED.
   Il faretto a LED è rimosso.

4.16.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.17 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza tecnica o da tecnici autorizzati!

Prerequisiti:

√ L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.
√ Gli accessori interni superiori sono stati rimossi.

4.17.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccare i fermi della luce a LED.

1. Togliere la luce a LED spostandola in avanti.

→ La luce LED è rimossa.

4.17.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.18 Sostituzione della luce a barra laterale a LED

Attrezzi speciali:

Ventosa ∅50 mm [00342224]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

Bordi taglienti!

Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.18.1 Smontaggio della luce a barra laterale a LED

1. Fissare la ventosa sul terzo superiore della luce a barra laterale a LED.

1. Tirare la ventosa in avanti con la luce a barra laterale a LED con un unico movimento rotatorio.

1. Staccare il collegamento della luce a barra laterale a LED. La luce a barra laterale a LED è rimossa.

4.18.2 Montaggio della luce a barra laterale a LED

1. Collegare il collegamento elettrico della luce a barra laterale a LED.
2. Fissare la luce a barra laterale a LED in posizione sulla parete del comparto (i fermi si agganciano).
   → La luce a barra laterale a LED è montata.

1.2.4 Simbolurile generale 526

Siguranța....527

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța

1. Lučko LED premaknite v levo.
