Produkttype	Kombineret køleskab-fryser
Mærke	Profilo
Model	BD2086WFAN
Energiklasse	Ikke angivet i manualen
Netto køleskabsvolumen	Ikke angivet (estimeret ~200 L)
Netto frysevolumen	Ikke angivet (estimeret ~100 L)
Mål (H x B x D)	Ikke angivet (estimeret ~180 x 60 x 65 cm)
Vægt	Ikke angivet (estimeret ~70 kg)
Strømforsyning	230 V, 50 Hz (europæisk standard)
Belysningstype	LED (projektør, top, side)
Hylder	Glasplade, justerbar plade, fleksibel plade
Rum	Grøntsagsskuffe, teleskopisk skuffe, flaskeholder, morgenmadssæt
Dør	2 døre (køleskab og fryser), reversible hængsler
Dørpakning	Udskiftelig
Reservedele tilgængelige	Pakninger, håndtag, hængsler, hylder, skuffer, LED-belysning osv.
Reparationsmulighed	Designet til forbrugerselvreparation (reservedele medfølger)
Sikkerhed	Afbryd strømmen 60 sekunder før reparation, test i henhold til VDE 0701 efter reparation
Vedligeholdelse	Rengør med en blød klud, undgå slibende midler
Drift	Temperaturjustering via display (model med display)

Ofte stillede spørgsmål - BD2086WFAN Profilo

Hvordan udskifter man dørpakningen på køleskabet?

Fjern først den gamle pakning ved at trække den ud af rillen i hjørnerne. For at installere den nye, opvarm den let med en hårtørrer for at gøre den fleksibel, tryk den derefter gradvist ind i rillen, start fra hjørnerne. Sørg for, at rillen ikke er beskadiget.

Kan jeg selv skifte LED-belysningen?

Ja, men med forsigtighed. Apparatet er udstyret med vedligeholdelsesfrie LED'er, men deres udskiftning er beskrevet i manualen. Afbryd strømmen i mindst 60 sekunder før. Brug de specifikke værktøjer (sugekop eller specialværktøj) og følg demonterings-/monteringstrinene.

Hvordan vender man dørenes åbningsretning?

Manualen beskriver ikke den fulde vending, men den giver trin til udskiftning af hængsler. Du kan vende dørene ved at afmontere top-, mellem- og bundhængsler og derefter montere dem på den anden side. Kontakt en professionel om nødvendigt.

Hvad gør jeg, hvis køleskabet ikke køler længere?

Kontroller først strømforsyningen og termostatindstillingen. Hvis problemet fortsætter, kan det skyldes en kompressorfejl eller gaslækage. Kontakt kundeservice, da disse reparationer kræver en kvalificeret tekniker.

Hvordan rengør man glashylderne?

Fjern dem ved at trække dem fremad. Vask dem i lunkent vand med et mildt rengøringsmiddel, skyl og tør grundigt, før du sætter dem tilbage. Undgå slibende midler, der kan ridse glasset.

Hvor kan jeg købe reservedele til denne model?

Originale reservedele fås hos Profilos kundeservice eller autoriserede forhandlere. Brug de referencer, der er angivet i manualen (f.eks. [00342013] til beskyttelsesstof).

Hvordan indstiller man temperaturen i køleskabet?

Temperaturen indstilles via displayet på døren (model med display). Se manualen for præcise instruktioner. Generelt anbefales en temperatur på 4°C til køleskabet og -18°C til fryseren.

Hvorfor samler der sig vand i bunden af køleskabet?

Det kan skyldes en prop i afløbshullet til afrimningsvand. Rengør hullet med en piberenser eller en tynd pind. Kontroller også, at kondensvandsbeholderen ikke er fuld.

Er det sikkert at reparere apparatet selv?

Ja, hvis du følger sikkerhedsinstruktionerne: Afbryd strømmen i mindst 60 sekunder før indgreb, brug beskyttelseshandsker mod skarpe kanter, og efter reparation skal du udføre en sikkerhedstest i henhold til VDE 0701.

Hvordan udskifter man grøntsagsskuffen?

Fjern skuffen ved at trække den helt frem. Ved montering sættes den nye skuffe på skinnerne og skubbes ind, indtil den stopper. Sørg for, at den er korrekt justeret.

BRUGSANVISNING BD2086WFAN Profilo

Tip til reparation - Køle-/ frysekombination

i Om dette dokument....90

1.1 Vigtig information....90
1.1.1 Formäl....90

1.2 Forklaring af symboler 90

1.2.1 Fareniveauer 90

1.2.2 Faresymboler....90

1.2.3 Advarslernes opbygning 91

1.2.4 Generelle symboler....91

Sikkerhed 92

2.1 Generelle sikkerhedsanvisninger....92

2.1.1 Alle husholdningsapparater 92

Værktøjer og hjælpemidler.... 93

Reparation 94

4.1 Udskiftning af dørpakning....94

4.1.1 Fjernelse af dørpakning....94

4.1.2 Montering af dørpakning....94

4.2 Udskiftning af dørhåndtag 97

4.2.1 Fjernelse af dørhåndtag 97

4.2.2 Montering af dørhåndtag 97

4.3 Udskiftning af øverste dørhængsel 98

4.3.1 Fjernelse af øverste dørhængsel....98

4.3.2 Montering af øverste dørhængsel 99

4.4 Udskiftning af det øverste dørhængsel (dør med display).... 100

4.4.1 Fjernelse af øverste dørhængsel.... 100

4.4.2 Montering af øverste dørhængsel 101

4.5 Udskiftning af midterste dørhængsel.... 102

4.5.1 Fjernelse af midterste dørhængsel 102

4.5.2 Montering af midterste dørhængsel....102

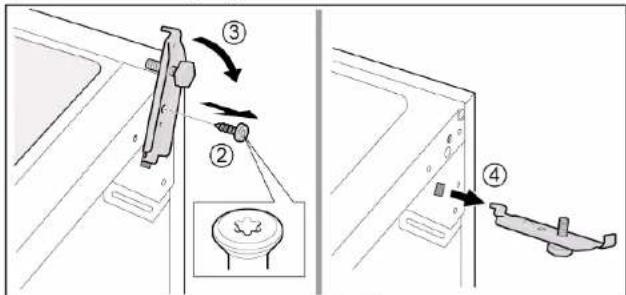

4.6 Udskiftning af nederste dørhængsel 103

4.6.1 Fjernelse af nederste dørhængsel.... 103

4.6.2 Montering af nederste dørhængsel.... 103

4.7 Udskiftning af hylde 104

4.7.1 Fjernelse af hylde.... 104

4.7.2 Montering af hylde 104

4.8 Udskiftning af indstillelig hylde 105

4.8.1 Fjernelse af indstillelig hylde.... 105

4.8.2 Montering af indstillelig hylde 105

4.9 Udskiftning af fleksibel hylde....106

4.9.1 Fjernelse af fleksibel hylde 106

4.9.2 Montering af fleksibel hylde....106

4.10 Udskiftning af morgenmadssæt.... 107

4.10.1 Fjernelse morgenmadssæt.... 107

4.10.2 Montering af morgenmadssæt.... 107

4.11 Udskiftning af flaskehylde 108

4.11.1 Fjernelse af flaskehylde 108

4.11.2 Montering af flaskehylde 108

4.12 Udskiftning af dørhylde.... 109

4.12.1 Fjemelse af dørhylde 109

4.12.2 Montering af dørhylde.... 109

4.13 Udskiftning af frostvarebeholder.... 110

4.14 Udskiftning af beholder.... 111

4.14.1 Fjernelse af beholder 111

4.14.2 Montering af beholder.... 111

4.15 Udskiftning af udtrækkelig beholder 112

4.15.1 Fjernelse af udtrækkelig beholder.... 112

4.15.2 Montering af udtrækkelig beholder.... 112

4.16 Udskiftning af LED-spotlampe 113

4.16.1 Fjernelse af LED-spotlampe 113

4.16.2 Montering af LED-spotlampe.... 113

4.17 Udskiftning af LED-lampe foroven.... 114

4.17.1 Fjernelse af LED-lampe 114

4.17.2 Montering af LED-lampe foroven 115

4.18 Udskiftning af LED-sidebjælkelampe 116

4.18.1 Fjemelse LED-sidebjælkelampe 116

4.18.2 Montering af LED-sidebjælkelampe 117

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
⚠️ FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
⚠️ ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
⚠️ PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mmi sættet [00341820]
Specialværktøj[00342180]
Sugekop[00342224]	∅50 mm
Torx-bit TX20[00340865]	6,3 mm (1/4")
Kærvskruetrækker Blad 10 mm x 1,6 mm x200 mm

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemaden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af dørhåndtag

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kærvskruetrækker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.2.1 Fjernelse af dørhändtag

1. Fjern de to skruehætter (1).
2. Skru de to skruer ud (2).
3. Fjern dørhåndtaget (3).

Dørhändtaget er fjernet.

Dørhåndtaget til den anden dør kan fjernes på samme måde.

4.2.2 Montering af dørhåndtag

- Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af øverste dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.

4.3.1 Fjernelse af øverste dørhængsel

1. Læg apparatet med bagsiden nedad.

1. 1. Tryk det øverste hængsels afdækning på begge sider (1).

2. Bevæg det øverste hængsels afdækning ud (2).

3. Drej hængslets afdækning (3).
4. Fjern det øverste hængsels afdækning (4).
5. Skru de to skruer ud (5).
6. Fjern det øverste hængsel (6).

Det øverste hængsel er fjernet.

4.3.2 Montering af øverste dørhængsel

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af det øverste dørhængsel (dør med display)

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne-de specialister.
Der skal være to personer om at flytte apparatet.
▶ Brug kun egnet værktøj og udstyr.

PAS PÅ!

Skarpe kanter!

Snitlæsioner

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.

4.4.1 Fjernelse af øverste dørhængsel

1. Læg apparatet med bagsiden nedad.

1. 1. Fjern det øverste hængsels afdækning (1).

2. Fjern kabelboksens afdækning (2).

3. Afbryd den elektriske tilslutning (3).
4. Skru jordforbindelsesskruen ud (4).
5. Fjern kabelbeskyttelsen (5).
6. Skru skruen ud (6).

Det øverste hængsel er fjernet.

4.4.2 Montering af øverste dørhængsel

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af midterste dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.
Det øverste dørhængsel er fjernet.
Den øverste dør er fjernet.

4.5.1 Fjernelse af midterste dørhængsel

1. Fjern køleafdelingens dør (1).
2. Skru de to skruer ud (2).
3. Fjern det midterste hængsel (3).

Det midterste hængsel er fjernet.

4.5.2 Montering af midterste dørhængsel

▶ Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af nederste dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne-de specialister.
Der skal være to personer om at flytte apparatet.
▶ Brug kun egnet værktøj og udstyr.

PAS PÅ!

Skarpe kanter!

Snitlæsioner

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.
Det øverste hængsel er fjernet.
Det midterste hængsel er fjernet.

4.6.1 Fjernelse af nederste dørhængsel

▶ 1. Fjern fryseafdelingens dør (1).
2. Skru skruen ud (2).
3. Drej det nederste hængsel ud (3).
4. Fjern det nederste hængsel (4).

Det nederste dørhængsel er fjernet.

4.6.2 Montering af nederste dørhængsel

▶ Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af hylde

Preindstilling:

Døren er äben.

4.7.1 Fjernelse af hylde

Træk hylden ud.

4.7.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.8 Udskiftning af indstillelig hylde

Preindstilling:

Døren er äben.

4.8.1 Fjernelse af indstillelig hylde

1. 1. Træk den indstillelige hyldes højre sektion fremad (1).

2. Fjern den indstillelige hyldes højre sektion (2).

1. Fjern den indstillelige hyldes venstre sektion på samme måde.

Den indstillelige hylde er fjernet.

4.8.2 Montering af indstillelig hylde

- Montér i omvendt rækkefølge.

Reparation

4.9 Udskiftning af fleksibel hylde

Preindstilling:

Døren er åben.

4.9.1 Fjernelse af fleksibel hylde

1. Fjern glashylden (1).
2. Løft den fleksible hylde, og træk den ud (2).

Den fleksible hylde er fjernet.

4.9.2 Montering af fleksibel hylde

- Montér i omvendt rækkefølge.

Reparation

4.10 Udskiftning af morgenmadssæt

Preindstilling:

Døren er äben.

4.10.1 Fjernelse morgenmadssæt

- Løft morgenmadssættet, og træk det ud.

Morgenmadssættet er fjernet.

4.10.2 Montering af morgenmadssæt

▶ Montér i omvendt rækkefølge.

Reparation

4.11 Udskiftning af flaskehylde

Preindstilling:

Døren er åben.

4.11.1 Fjernelse af flaskehylde

Træk flaskehylden ud.

Flaskehylden er fjernet.

4.11.2 Montering af flaskehylde

- Montér i omvendt rækkefølge.

Reparation

4.12 Udskiftning af dørhylde

Preindstilling:

Døren er åben.

4.12.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.12.2 Montering af dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.13 Udskiftning af frostvarebeholder

Preindstilling:

Døren er åben.

1. Træk frostvarebeholderen hele vejen ud (1).
2. Fjern frostvarebeholderen (2).

▶ Montér i omvendt rækkefølge.

Reparation

4.14 Udskiftning af beholder

Preindstilling:

Døren er åben.

4.14.1 Fjernelse af beholder

1. Bevæg den nederste køleskabsbeholder ud (1).
2. Bevæg den øverste køleskabsbeholder ud (2).

→ Beholderne er fjernet.

4.14.2 Montering af beholder

- Montér i omvendt rækkefølge.

Reparation

4.15 Udskiftning af udtrækkelig beholder

Preindstilling:

Døren er äben.

4.15.1 Fjernelse af udtrækkelig beholder

1. Træk den udtrækkelige beholder hele vejen ud (1).
2. Fjern den udtrækkelige beholder (2).

Den udtrækkelige beholder er fjernet.

4.15.2 Montering af udtrækkelig beholder

Montér i omvendt rækkefølge.

Reparation

4.16 Udskiftning af LED-spotlampe

Nødvendig værktøj:

Specialværktøj [00342180]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

▶ Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.16.1 Fjernelse af LED-spotlampe

1. Brug specialværktøj til at trække LED-spotlampen ud (1).

- Montér i omvendt rækkefølge.

Reparation

4.17 Udskiftning af LED-lampe foroven

Nødvendig værktøj:

Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation - Elektriske dele skal repareres af kvalificerede elektrikere. - Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Død ved elektrisk stød - Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter! Snitlæsioner ► Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Indvendigt tilbehør foroven er fjernet.

4.17.1 Fjernelse af LED-lampe

1. Bevæg LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Frigør LED-lampens kroge.

1. Fjern LED-lampen ved at bevæge den fremad.

LED-lampen er fjernet.

4.17.2 Montering af LED-lampe foroven

▶ Montér i omvendt rækkefølge.

Reparation

4.18 Udskiftning af LED-sidebjælkelampe

Nødvendig værktøj:

Sugekop ∅50 mm [00342224]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Hylderne i køleafdelingen er fjernet.

4.18.1 Fjernelse LED-sidebjælkelampe

1. Sæt sugekoppen fast på den øverste tredjedel af LED-sidebjælkelampen.

1. Træk sugekoppen fremad med LED-sidebjælkelampen i en drejende bevægelse.

1. Afbryd LED-sidebjælkelampens elektriske tilslutning.

LED-sidebjælkelampen er fjernet.

4.18.2 Montering af LED-sidebjælkelampe

1. Forbind LED-sidebjælkelampens elektriske tilslutning.
2. Fastgør LED-sidebjælkelampen i dens placering på afdelingens væg (krogene klikker).
   LED-sidebjælkelampen er monteret.

2.1.1 Alle husholdningsapparater

Dørpakningen er demontert.

4.1.2 Montering av dørpakning

1. Kontroller at sporet for pakningen ikke har skader.

Dørpakningen er montert.

Reparasjon

Dørhändtaket er demontert.

Sikre komponenten så den ikke kan falle ned.

OBS!

- Sikre komponenten sä den ikke kan falle ned.

FARE

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
∅vre dørhengsel er demontert.
∅vre dør er demontert.

Hyllen er demontert.

Den fleksible hyllen er demontert.

Dørracken er demontert.

Beholderne er demontert.

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

Dörrpackningen har tagits bort.

4.1.2 Montera dörrpackning

Dörrhandtaget har tagits bort.

Hyllan har tagits bort.

4.7.2 Montera hylla

→ Facken har tagits bort.

4.14.2 Montera lâda
