| Vrsta izdelka | Zaslon (Monitor) |
| Znamka | MEDION |
| Model | Akoya P55426 (MD 20436) |
| Diagonala zaslona | pribl. 54,6 cm (21,5 palcev) |
| Ločljivost | 1920 x 1080 slikovnih pik (Full HD) |
| Razmerje slike | 16:9 |
| Svetlost | 250 cd/m² (tipično) |
| Kontrastno razmerje | 1.000:1 (statično) |
| Odzivni čas | 5 ms |
| Frekvenca osveževanja | 60 Hz |
| Priključki | VGA, HDMI, 3,5 mm avdio priključek |
| Napajanje | Notranji napajalnik, 100-240 V, 50/60 Hz |
| Poraba energije (delovanje) | pribl. 25 W |
| Poraba energije (mirovanje) | < 0,5 W |
| Dimenzije (z nogico) | pribl. 51 x 38 x 18 cm (Š x V x G) |
| Teža (z nogico) | pribl. 3,5 kg |
| VESA standard | 100 x 100 mm |
| Nagibno | Da, -5° do +20° |
| Zvočniki | 2 x 2 W |
| Združljivost | Windows, macOS, Linux |
| Vsebina paketa | Monitor, nogica, napajalni kabel, VGA kabel, HDMI kabel, navodila za uporabo |
| Čiščenje | Mikrovlaknasta krpa suha; pri trdovratnih madežih rahlo vlažna |
| Varnostna opozorila | Ne postavljajte blizu vode; ne blokirajte prezračevalnih rež |
| Odstranjevanje | Električne naprave ne sodijo med gospodinjske odpadke |
Pogosto zastavljena vprašanja - Akoya P55426 (MD 20436) MEDION
Vprašanja uporabnikov o Akoya P55426 (MD 20436) MEDION
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Zaslon v formatu PDF brezplačno! Poiščite svoja navodila Akoya P55426 (MD 20436) - MEDION in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. Akoya P55426 (MD 20436) znamke MEDION.
NAVODILA ZA UPORABO Akoya P55426 (MD 20436) MEDION
čestitamo vam ob nakupu tega izdelka. Izdelek je bil razvit na podlagi najnovejših tehničnih spoznanj in izdelan z uporabo najzanesljivejših in najsodobnejših električnih oziroma elektronskih sestavnih delov.
Pred uporabo izdelka si vzemite nekaj minut in preberite naslednja navodila za uporabo.
Najlepša hvala!
Opombe glede skladnosti
Podjetje Medion AG izjavlja, da izdelek ustreza naslednjim evropskim zahtevam:
• direktivi EMC 2004/108/ES,
- nizkonapetostni direktivi 2006/95/ES,
• direktivi RoHS 2011/65/EU.
- direktivi o okoljsko primerni zasnovi izdelkov 2009/125/ES (Uredba 1275/2008)
Vendar pa je ta naprava ni opremljena s popolno delovanje za zmanjšanje porabe v skladu z direktivo o okoljsko primerni zasnovi. Ta funkcija je običajno v tej kategoriji izdelkov s priključeno terminalu (osebni računalnik) opredeljeni ali vnaprej.
Avtorske pravice © 2014, različica 1
Ta priročnik je avtorsko zaščiten. Vse pravice pridržane. Razmnoževanje v mehanski, elektronski ali katerikoli drugi obliki brez pi-snega dovoljenja proizvajalca
je prepovedano.
Lastnik avtorskih pravic je podjetje MEDION*, Am Zehnthof 77, D-45307 Essen.
Pridržujemo si pravico do tehničnih in optičnih sprememb ter tiskarskih napak.
Kazalo
- Opombe k navodilom za uporabo....27
1.1. V navodilu za uporabo uporabljeni simboli in opozorila 27
-
Namen uporabe 27
-
Vsebina kompleta 27
-
Navodila za varno uporabo....28
4.1. Upoštevajte navodila za varno uporabo 28
4.2. Upoštevajte navodila glede mesta postavitve 28
4.3. Popravilo 28
4.4. Upoštevajte temperaturo okolice....29
4.5. Priklop na električno omrežje 29
-
Opombe glede skladnosti 30
-
Začetek uporabe....31
6.1. Montage 31
6.2. Priprave na računalniku....31
6.3. Podprte nastavitve monitorja....32
6.4. Podprte nastavitve v video načinih....32
6.5. Nastavitve monitorja v sistemu Windows XP 33
6.6. Nastavitve monitorja v sistemu Windows Vista ^® 34
6.7. Nastavitve monitorja v sistemu Windows® 7 34
6.8. Spremljanje nastavitev v operacijskem sistemu Windows ^® 8....35
6.9. Priključki na zadnji strani monitorja....35
6.10. Priklop monitorja 36

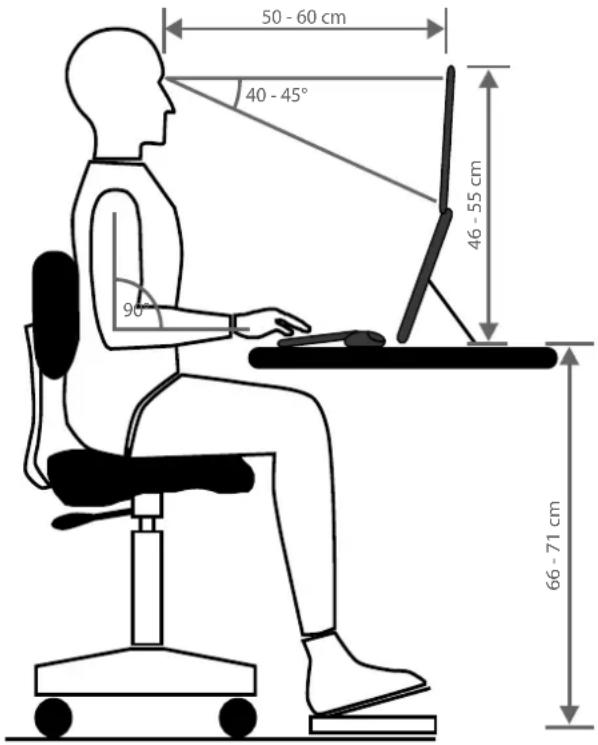

6.11. Delovno mesto za delo z monitorjem....36
-
Tipke za upravljanje 37
-
Nastavitve monitorja....38
8.1. Uporaba zaslonskih menijev (OSD)....38
8.2. Zaslonski meniji (OSD) 38
-
Varčevanje z energijo 40
-
Podpora kupcem....40
10.1. Odpravljanje težav 40
10.2. Potrebujete dodatno pomoč? 41
-
Čiščenje....42
-
Odstranjevanje neuporabnega izdelka 42
-

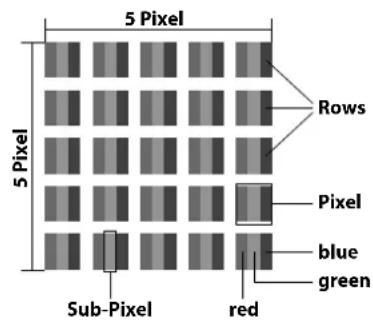

Napake slikovnih pik na monitorjih 43
-
Tehnični podatki 44
-
Impresum 45
-
Naslov za stik....45
1. Opombe k navodilom za up orabo
Ta navodila obvezno v celoti in pozorno preberite in upoštevajte vsa navedena opozorila. Tako boste zagotovili zanesljivo delovanje in dolgo življenjsko dobo monitorja. Navodila vedno hranite v bližini monitorja, da jih boste imeli pri roki. Skrbno jih hranite in jih ob izročitvi monitorja tretji osebi izročite novemu lastniku.
1.1. V navodilu za uporabo uporabljeni sim boli in opozorila
 | Nevarnost!Opozorilo pred neposredno smrtno nevarnostjo!Opozorilo!Opozorilo pred morebitno smrtno nevarnostjo in/ali hudimi trajnimi telesnimi poškodbami!Previdno!Opozorilo pred morebitnimi srednjimi in/ali lahkimi telesnimi poškodbami! |
 | POZOR!Upoštevajte opozorila, da preprečite materialno škodo! |
 | NASVET!Dodatne informacije za uporabo naprave! |
 | OPOZORILO!Opozorilo pred nevarnostjo električnega udara! |
 | OPOZORILO!Opozorilo pred nevarnostjo zaradi prevelike glasnosti! |
| • Naštevek/informacija o dogodkih med uporabo. | |
| ► Navodilo, ki ga morate upoštevati. | |
2. Namen uporabe
- Monitor je namenjen izključno za predvajanje video in zvočnih signalov zunanjih naprav, kot so na primer računalniki, katerih priključki in ločljivosti slik se ujemajo s tukaj navedenimi tehničnimi podatki o monitorju. Vsaka drugačna uporaba ni pravilna oziroma ni v skladu z namembnostjo naprave.
- Naprava je primerna samo za uporabo v suhih notranjih prostorih.
- Naprava je namenjena samo za zasebno uporabo. Naprava ni predvidena za uporabo v podjetjih težke industrije. Uporaba v ekstremnih pogojih ima lahko za posledico poškodbo naprave.
- Naprava ni primerna za uporabo na delovnih mestih s slikovnimi zasloni.
3. Vsebina kompleta
Preverite, ali je komplet popoln in nas v nasprotnem primeru o tem obvestite v roku 14 dni po nakupu. Ob nakupu monitorja ste prejeli:
• monitor,
- kabel VGA,
- kabel DVI
- zvočni kabel,
• električni kabel,
- podstavek za monitor,
- dokumentacija.
4. Navodila z a varno uporabo
4.1. Upoštevajte navodila za varno uporabo
- Naprava ni namenjena za to, da bi jo uporabljale osebe (tudi otroci ne) z omejenimi fizičnimi, zaznavnimi ali duševnimi sposobnostni ali s pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen će jih nadzoruje oseba, odgovorna za njihovo varnost, ali so od nje doble navodila o uporabi naprave. Otroke je treba nadzorovati, da se z napravo ne bi igrali.
- Embalažo, npr. folije, hranite izven dosega otrok. Pri nepravilni uporabi lahko pride do zadušitve.
- Ohišja monitorja nikoli ne odpirajte (električni udar, kratek stik in nevarnost požara)!
Naprave na noben način samovoljno ne predelujte. - Skozi reže in odprtine v notranjost monitorja ne potiskajte nobenih predmetov (električni udar, kratek stik in nevarnost požara)!
- Reže in odprtine monitorja so namenjene prezračevanju. Teh odprtin ne prekrivajte (pregretje, nevarnost požara)!
- Ne pritiskajte na zaslon, sicer lahko poči.
- Pozor! Če je zaslon počen, obstaja nevarnost telesnih poškodb. Razbite dele zapakirajte z zaščitnimi rokavicami in jih pošljite centru za pomoč kupcem, ki bo poskrbel za strokovno odstranitev. Na koncu si roke umijte z milom, ker ni mogoče izključiti izlitja kemikalij.
- Zaslona se ne dotikajte s prsti ali oglatimi predmeti, saj bi to lahko povzročilo poškodbe.
Obrnite se na službo za podporo kupcem, če: - je napajalni kabel staljen, tli ali je poškodovan,
- je v monitor stekla tekočina,
• monitor ne deluje pravilno ter će - je monitor padel na tla ali ima poškodovano ohišje.
4.2. Upoštevajte navodila glede mesta postavitve
- Nove naprave lahko v prvih urah delovanja oddajajo tipičen, neizogiben, vendar popolnoma ne- nevaren vonj, ki postopoma izgine.
Za preprečitev vonja priporočamo redno zračenje prostora. Pri razvoju tega izdelka smo poskrbeli, da so dejanske vrednosti občutno nižje od predpisanih mejnih vrednosti. - Monitorja in priključenih naprav ne imejte na vlagi, prahu, vročini in na neposredni sončni svetlobi. Neupoštevanje tega opozorila lahko privede do motenj ali poškodbe monitorja.
- Naprave ne uporabljajte na prostem, saj bi jo zunanji vplivi, kot so dež, sneg, itd., lahko poškodovali.
- Naprave ne izpostavljajte škropljenju ali kapljanju in na napravo ne postavljajte posod, ki so napolnjene s tekočino (vaze in podobno). Pronicanje tekočine lahko ogrozi električno varnost.
- Na napravo ali v njeno neposredno bližino ne postavljajte gorečih predmetov, ki lahko povzročijo požar (sveč in podobnega).
- Pazite na dovolj velike razmike do sten omar. Zaradi zadostnega prezračevanja poskrbite, da bo okoli naprave na vsaki strani najmanj 10 cm prostora.
- Vse komponente postavite in uporabljajte na stabilni in ravni podlagi brez vibracij, da tako preprečite padec monitorja na tla.
- Izogibajte se bleščanju, odsevanju in premočnim kontrastom med svetlim in temnim. Tako boste poskrbeli za svoje oči ter zagotovili prijetno ergonomijo na delovnem mestu.
- Med delom pred monitorjem imejte redne odmore, da preprečite napetost in utrujenost.
4.3. Popravilo
- Popravilo monitorja prepustite izključno usposobljenim strokovnjakom.
- V primeru potrebe po popravilu se obrnite izključno na naše pooblaščene servise.
4.4. Upoštevajte temperaturo okolice
- Monitor lahko deluje pri temperaturi v prostoru od 0 °C do +35 °C in pri relativni vlažnosti zraka < 80% (brez kondenzacije).
- V izklopljenem stanju je monitor možno skladiščiti na temperaturah od -20 °C do +60 °C.
NEVARNOST!
Po transportu monitorja počakajte z vklopom toliko časa, da se ogreje na temperaturo prostora.
Pri velikih nihanjih temperature ali vlage lahko s kondenzacijo pride do nastanka vlažnosti v monitorju, kar lahko povzroči kratki stik.
4.5. Priklop na električno omrežje
OPOZORILO!
Prosimo, upoštevajte: tudi pri izklopljenem stikalu za vklop so deli naprave pod nape- tostjo. Za prekinitev dovoda električne energije do monitorja ali popoln izklop naprave iz električnega omrežja izvlecite električni kabel iz vtičnice.
- Za monitor uporabljajte samo varnostno vtičnico 100-240 V\~, 50/60 Hz. Če niste prepričani, kakšna je vrsta električne energije na mestu postavitve, se obrnite na elektroenergetsko podjetje.
- Za dodatno varnost priporočamo uporabo prenapetostne zaščite, da bi zaščitili monitor pred poškodbami zaradi nihanja napetosti ali udara strele iz električnega omrežja.
- Za prekinitev dovoda električne energije do monitorja izvlecite električni napajalni kabel iz vtičnice.
- Električnega napajalnika ne pokrivajte, da se zaradi prekomernega segrevanja ne pokvari.
- Električnega napajalnika več ne uporabljajte, će ima poškodovano ohišje ali kabel do naprave. Zamenjajte ga z novim napajalnikom istega tipa.
- Električna vtičnica mora biti v bližini monitorja in lahko dostopna.
- Kabel položite tako, da na njega ne more nihče stopiti ali se obenj spotakniti.
- Na kable ne postavljajte nobenih predmetov, saj bi jih to lahko poškodovalo.
- Upoštevajte, prosimo, da s stikalom za pripravljenost na napravi naprave ne odklopite popolno-ma iz električnega omrežja. Poleg tega naprava v stanju pripravljenosti še vedno porablja tudi električni tok. Za popolni odklop naprave iz električnega omrežja iz električne vtičnice potegnite električni vtič.
- Za preprečevanje motenja funkcij in izgube podatkov poskrbite za najmanj 1 meter razdalje od visoko frekvenčnih in magnetnih virov motenj (televizor, zvočniki, mobilni telefon, itd.).
- Kljub najsodobnejši izdelavi lahko zaradi zelo zapletene tehnologije v redkih primerih pride do izpadov posameznih ali več slikovnih pik.
5. Opombe glede skladnosti
Podjetje Medion AG izjavlja, da izdelek ustreza naslednjim evropskim zahtevam:
• direktivi EMC 2004/108/ES,
- nizkonapetostni direktivi 2006/95/ES,
• direktivi RoHS 2011/65/EU.
- direktivi o okoljsko primerni zasnovi izdelkov 2009/125/ES (Uredba 1275/2008)
Vendar pa je ta naprava ni opremljena s popolno delovanje za zmanjšanje porabe v skladu z direktivo o okoljsko primerni zasnovi. Ta funkcija je običajno v tej kategoriji izdelkov s priključeno terminalu (osebni računalnik) opredeljeni ali vnaprej.
Ta monitor izpolnjuje zahteve smernic ENERGY STAR®.
MEDION kot partner v programu ENERGY STAR® zagotavlja, da naprava izpolnjuje smernice ENERGY STAR® o optimirani porabi električnega toka.
6. Začetek uporabe

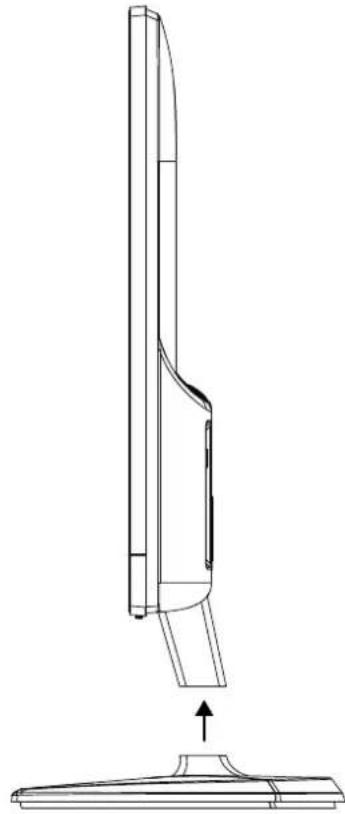

6.1. Montage
Pritrdite podstavek monitorja, kot prikazuje slika. Ta korak izvedite pred priklopom monitorja.
Če ste doslej na računalnik imeli priklopljen katodni monitor (monitor CRT), bo mogoče potrebnih nekaj predpriprav. Te so potrebne v primerih, ko je dosedanji monitor deloval z nastavitvami, ki jih nov monitor ne podpira.
Monitor zna prikazati do 1920 x 1080 slikovnih pik. To je fizična ločljivost monitorja, ki z njo doseže popolno kakovost slike. Če nastavite drugačne nastavitve, slika mogoče ne bo prikazana na celotni površini zaslona.
Pride lahko tudi – posebej pri pisavah – do popačenja prikaza.
Pred priklopom novega monitorja na računalniku s priklopljenim prejšnjim monitorjem nastavite takšno ločljivost in frekvenco slike, ki ju podpirata oba monitorja.
Nato računalnik zaustavite in priklopite nov monitor.
Po ponovnem zagonu računalnika lahko nastavitve zaslona po opisanem postopku nastavite tako, da bodo primerne za monitor.
6.3. Podprte nastavitve monitorja
Ta monitor podpira naslednje načine.
| Ločljivost Vodoravna frekvenca Navpična frekvenca | ||
| 720 x 400 31,47 kHz 70 Hz | ||
| 640 x 480 31,47 kHz 60 Hz | ||
| 640 x 480 35 kHz 67 Hz | ||
| 640 x 480 37,8 kHz 72 Hz | ||
| 640 x 480 37,5 kHz 75 Hz | ||
| 800 x 600 35,15 kHz 56 Hz | ||
| 800 x 600 37,8 kHz 60 Hz | ||
| 800 x 600 48,0 kHz 72 Hz | ||
| 800 x 600 46,87 kHz 75 Hz | ||
| 832 x 624 48,67 kHz 75 Hz | ||
| 1024 x 768 48,36 kHz 60 Hz | ||
| 1024 x 768 56,48 kHz 70 Hz | ||
| 1024 x 768 60,0 kHz 75 Hz | ||
| 1152 x 864 67,0 kHz 75 Hz | ||
| 1152 x 870 68,6 kHz 75 Hz | ||
| 1280 x 768 47,0 kHz 60 Hz | ||
| 1280 x 960 60,0 kHz 60 Hz | ||
| 1280 x 1024 63,98 kHz 60 Hz | ||
| 1280 x 1024 80,0 kHz 75 Hz | ||
| 1440 x 900 56,0 kHz 60 Hz | ||
| 1440 x 900 71,0 kHz 75 Hz | ||
| 1400 x 1050 65,1 kHz 60 Hz | ||
| 1600x 1200 75,0 kHz 60 Hz | ||
| 1680 x 1050 65,0 kHz 60 Hz | ||
| 1920 x 1080* 67,0 kHz 60 Hz |
*podprta (fizična) ločljivost
6.4. Po dprte nastavitve v video načinih
480i/480p
576i/576p
720p
1080i/1080p

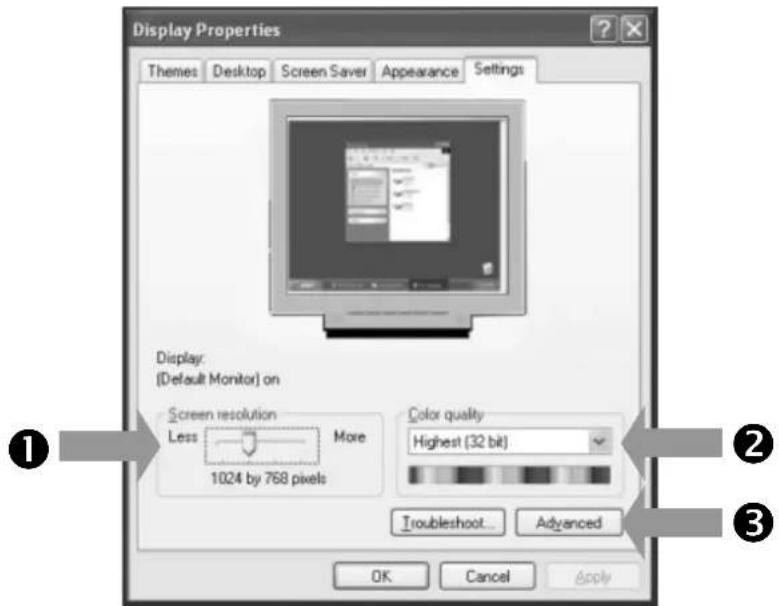

6.5. Nast avitve monitorja v sistemu Windows XP
V operacijskem sistemu Windows XP nastavitve zaslona spremenite s programom »Zaslon – lastnosti«. Pro gram zaženete takole:
- desni klik z miško na namizje programa Windows in levi klik z miško na »Lastnosti«.
ali
• v »Nadzorni plošči« zaženete program »Zaslon«
V razdelku »Barvna kakovost« (2) lahko nastavite globino barv (število predstavljenih barv). Monitor podpira globino največ 16 milijonov barv, kar ustreza 32 bitom oz. »Real Color«.
Frekvenco ponovitve slik lahko nastavite z gumbom »Dodatno« (3).
Glede na konfiguracijo računalnika se prikaže okence z lastnostmi grafične kartice.
Pri nastavitvi »Grafična kartica « lahko
nastavite želeno vrednost v polju za izbiro »Seznam vseh načinov«.
POMEMBNO!
Če vaša nastavitev ne ustreza vrednostim, ki jih podpira zaslon, v določenih razmerah slike ne bo.
V tem primeru ponovno priklopite cevni monitor in glede na predhodno navedene opcije nastavite veljavne vrednosti v pogovornem oknu »Zaslon - lastnosti«.

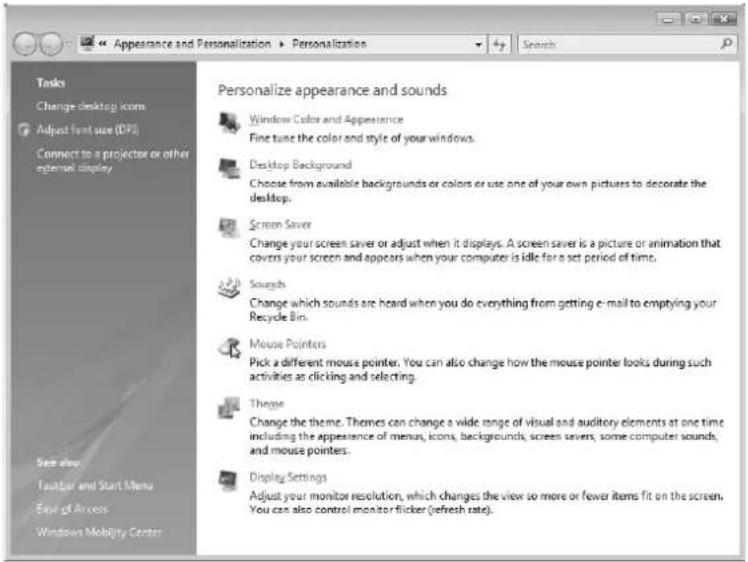

6.6. Nastavitve monitorja v sistemu Windows Vista®
V operacijskem sistemu Windows Vista® nastavitve zaslona spremenite s programom »Prilagoditev videza in zvokov«. Program zaženete takole:
▶ z desnim miškinim gumbom kliknite na namizje in v meniju izberite ukaz »Lastnosti«
ali
▶ z levim miškinim gumbom kliknite ukaze Start ō Nadzorna plošča ō Prilagoditev videza in zvokov.

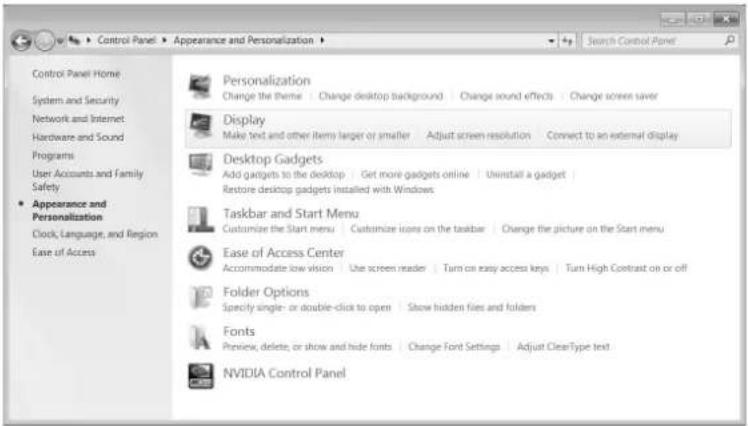

V operacijskem sistemu Windows® 7 nastavitve zaslona spremenite s programom »Videz in prilagajanje«. Program zaženete takole:
desni klik z miško na namizje programa Windows in levi klik z miško na »Prilagodi«
ali
▶ z levo miškino tipko kliknite ukaza »Start Š Videz in prilagajanje«.
Ločljivost in frekvenco nastavite v meniju »Zaslon Š Prilagoditev ločljivosti zaslona«.
6.8. Spremljanje nastavitev v operacijskem sistemu Windows® 8
Open „zaslonske ločljivosti“. Točka z miško na zgornjem desnem kotu zaslona in premaknite kurzor dol.
▶ Nato kliknite „Išči“.
▶ Vpišite „Display“ v iskalno polje.
Nato kliknite na „Nastavitve“ in nato „Display“.
To bo odprlo „Screen Resolution“ okno.
Kliknite „Resolution“ seznam in izberite želeno ločljivost.
6.9. Priključki na zadnji strani monitorja
1) vtičnica za priklop električnega kabla (AC IN)
2) stikalo za vklop (POWER SWITCH)
3) HDMI priključek (HDMI)
4) 24-polni priključek DVI-D (DVI)
5) 15-polni priključek D-Sub (VGA)
6) vtičnica za priklop zvočnega kabla - 3,5 mm stereo bananski priključek
7) priključek za slušalke
Uporaba slušalk z nastavljeno veliko glasnostjo lahko trajno poškoduje sluh. Glasnost pred začetkom predvajanja nastavite na najnižjo vrednost.
Nato zaženite predvajanje in glasnost povečajte tako, da bo poslušanje prijetno. Glasnost se lahko poveča tudi s spremembo osnovnih nastavitev izenačevalnika (equalizerja) in s tem trajno poškoduje sluh.
Če se zvok z določene naprave dlje časa posluša s slušalkami z nastavljeno povečano glasnostjo, lahko to poškoduje sluh poslušalca
8) odprtina za ključavnico Kensington®.
6.10. Priklop monitorja
- Po potrebi pripravite računalnik na priklop monitorja tako, da nastavite pravilne nastavitve za monitor.
- Prepričajte se, da monitor še ni priklopljen v električno omrežje (da vtič še ni v vtičnici) in da monitor in računalnik še nista vklopljena.
REFERENČNI!
Uporablja se lahko istočasno le ena povezava.
6.10.1. Priklop podatkovnega kabla
Podatkovni kabel priklopite v ustrezna vhoda VGA, DVI ali HDMI na računalniku in monitorju. (HDMI kabel ni priložen).
6.10.2. Priklop zvočnega kabla
Zvočni kabel priklopite v ustrezni zvočni vtičnici na računalniku in monitorju.
6.10.3. Priklop v električno omrežje
Električni kabel napajalnika priklopite v vtičnico za napajanje na monitorju. Nato en konec priloženega električnega kabla priklopite v električni napajalnik, drugi konec pa v primerno zidno električno vtičnico. Električna vtičnica mora biti v bližini monitorja in mora biti zlahka dosegljiva. (Uporabite isti električni tokokrog kot za računalnik.)
6.10.4. Vklop električnega napajanja
▶ Monitor vklopite s stikalom za vklop in preklop v pripravljenost, ki je na njegovi prednji strani.
Pritisnite Ein-/Standbyschalter na sprednji strani naprave.
▶ Na koncu vklopite računalnik.
6.11. Delovno mesto za delo z monitorjem
Monitor naj bo postavljen tako, da preprečite bleščanje, odsevanje in premočne kontraste med svetlim in temnim (pa će je pogled skozi okno še tako privlačen!)
7. Tipke za upravljanje
1) S to tipko vklopite zaslonske menije (OSD oz. angl. On Screen Display). S to tipko zaslonski meni tudi izklopite.
① + ④ ko zaslonski meniji niso vklopljeni: blokada izklopa monitorja
① + ③ ko zaslonski meniji niso vklopljeni: zapora zaslonskih menijev.
Za vklop oziroma izklop blokade oziroma zapore kombinacijo tipk držite pritisnjeno tako dolgo, da se napredovalni prikaz premakne z leve do konca na desno. Na zaslonu se izpiše obvestilo.
2) S to tipko potrdite izbiro parametra, ki ga želite spremeniti. Ko zaslonski meniji (OSD) niso vklopljeni: neposredni vklop menija CONTRAST/BRIGHTNESS.
3) Pri vklopljenih zaslonskih menijih (OSD) s to tipko izbirate parametre in zvišate vrednosti. VGA samo: Če niste v OSD: samodejno prilagajanje slike.
4) Pri vklopljenih zaslonskih menijih (OSD) s to tipko izbirate parametre in znižate vrednosti. Ko zaslonski meniji (OSD) niso vklopljeni: izbira možnosti INPUT SELECT.
5) Prikaže stanje delovanja. S to tipko monitor vklopite oz. preklopite v pripravljenost (mirovanje).
6) S to tipko lahko vklopite monitor oziroma ga preklopite v stanje pripravljenosti.
8. Nastavitve monitorja
S temi meniji lahko nastavite določene p arametre monitorja.
8.1. Uporaba zaslonskih menijev (OSD)
1) Pritisnite tipko ① za vklop zaslonskih menijev.
2) S tipkama za izbiro funkcij,②/③ izberite možnosti iz glavnega menija.
3) Izbiro potrdite s tipko ④.
4) Za izhod iz zaslonskih menijev pritisnite tipko ①.
POMEMBNO!
Zaslonski meniji se izklopijo samodejno, če v prednastavljenem času na monitorju ne pritisnete nobene tipke.
8.2. Zaslonski meniji (OSD)
V nadaljevanju so predstavljene glavne funkcije oz. možne nastavitve zaslonskih menijev.
| AUTOMATIC ADJUSTMENT | avtomatska nastavitev horizontalnega in vertikalnega položaja, faze (podrobna nastavi- tev) in takta (horizontalna velikost) | |
| CONTRAST / BRIGHT-NESS | CONTRAST | nastavitev vrednosti bele barve na ospredju slike |
| BRIGHTNESS | prilagoditev svetlosti slike | |
| DCR | vklop in izklop funkcije DCR (dinamični kontrast) | |
| ECO | vklop in izklop možnosti ECO. Pri vklopljeni možnosti ECO so nasta- vitvi kontrasta in svetlosti in dinamični kontrast (DCR) izklopljeni | |
| OD | OD (Over Drive) in izklop. Ko je funkcija vklopljena, odzivni čas 5 ms (običajno), se zmanjša 2 ms (sivo v sivo, tipično) | |
| INPUT SOURCE | izbira med možnimi vhodnimi signali | |
| AUDIO ADJUSTMENT VOLUME | nastavitev izhodnega zvoka iz zvočnikov | |
| MUTE omogoča vklop/izklop zvoka | ||
| AUDIO INPUT Izbira vhodni signal zvoka | ||
| COLOUR SETTINGS | izbira barv, izboljšanje svetlosti in nasičenosti barv | |
| COOL | doda na zaslon modro in prikaže hladnejšo belo barvo | |
| NORMAL | doda na zaslon rdečo in prikaže toplejšo belo in svetlejšo rdečo bar- vo | |
| WARM | na zaslon doda zeleno barvno in prikaže temnejši barvni ton | |
| USER SETTING | ločene nastavitve rdeče (R), zelene (G) in modre (B) barve | |
| COLOUR SETTINGS PICTURE MODE | omogoča optimalni prikaz glede na vrsto prikazovane vsebine | ||
| STANDARD | je nastavitev, primerna za programe Windows in standardne nastavitve monitorja | ||
| GAME | je optimalna nastavitev za računalniške in televizijske igre | ||
| VIDEO | je optimalna nastavitev za predvajanje filmov in premikajočih se slik | ||
| LANDSCAPE | je optimalna nastavitev za prikaz krajinskih slik | ||
| TEXT | je optimalna nastavitev za urejanje in prikaz be-sedil v urejevalniku besedil | ||
| INFORMATIONEN | prikaz informacij o trenutnem vhodnem signalu iz grafične kartice računalnika | ||
| MANUAL IMAGE AD-JUSTMENT | H./V. POSITI-ON | nastavitev horizontalnega (vodoravnega) in vertikalnega (navpične-ga) položaja slike | |
| HORIZONTALE GRÖSSE | nastavitev širine slike | ||
| FEINEINSTEL-LUNG | natančnejša nastavitev za izboljšanje prikaza slike na monitorju | ||
| SHARPNESS | nastavitev jasnosti signala, ki ne ustreza fizični ločljivosti zaslona | ||
| VIDEO MODE ADJUST | velikost slike z možnostmi FULL SCREEN, in RAZMERJE STRA-NIC ASPECT RATIO | ||
| SETUP MENU LANGUAGE | omogoča uporabniku izbiro med razpoložljivimi jeziki | ||
| OSD POSITION | horizontalna in vertikalna nastavitev položaja zaslonskih menijev | ||
| horizontalna nastavitev položaja zaslonskih me-nijev | |||
| verticalna nastavitev položaja zaslonskih meni-jev | |||
| OSD TIME OUT | samodejni izklop zaslonskih menijev po poteku prednastavljenega časa | ||
| OSD BACKGROUND | omogoča vklop in izklop ozadja zaslonskih menijev | ||
| AUTOMATIC SHUTDOWN | Ko je vklopljen, naprava samodejno preklopi po 4 urah neaktivnosti (št delovanje na napravo) v pripravljenosti (samo v načinu HDMI). | ||
| MEMORY RECALL | ponovna vzpostavitev tovarniških nastavitev slike in zvoka | ||
9.Varčevanjezenergijo
Ta monitor preklaplja v različna stanja varčevanja z energijo, ki jih določa posamezen računalnik / operacijski sistem. To ustreza aktualnim zahtevam za znižanje porabe energije.
Monitor podpira naslednje vrste načinov za varčevanje z električno energijo:
| Status | Porabljena energija (nazivna vrednost) | Barva diode LED Pripravljenost (približno) | |
| VKLJUČEN | < 30 W (max.) | modra | - |
| PRIPRAVLJEN | < 0,5 W | oranžna | 2 sekund |
| RAZ. PRIPRAVLJEN* | < 0,5 W | - | 5 sekund |
* Enota vklopi gumb ha sprednji strani enote v razširjenem stanju pripravljenosti.
Monitor ostane, odvisno od operacijskega sistema, v stanju varčevanja z energijo tako dolgo, dokler ne pritisnete pol- jubne tipke ali ne premaknete miške (če je na razpolago).
Monitor potrebuje za preklop iz stanja PRIPRAVLJENOSTI do delovanja (VKLJUČEN) približno 2 sekundi.
10. Podpora kupcem
10.1. Odpravljanje težav
V primeru težav z monitorjem se prepričajte, da je monitor pravilno nameščen. Če težave ni mogoče odpraviti, preberite v tem poglavju informacije o možnih rešitvah.
10.1.1. Preverite priključke in kable
Najprej pazljivo preglejte vse kable. Če signalne lučke ne delujejo, preverite, ali sta monitor in računalnik pravilno priklopljena v električno omrežje.
10.1.2. Težave in možni vzroki
10.1.3. Na monitorju ni slike:
Preverite:
- električni kabel: električni kabel mora biti trdno priklopljen v vtičnico in stikalo za vklop mora biti vklopljeno.
- podatkovni kabel: preverite, ali je vir podatkovnega signala (računalnik ali podobno) vklopljen in ali je podatkovni kabel trdno priklopljen v obe vtičnici.
- frekvenca ponovitve slike: frekvenca ponovitve slike mora biti primerna temu monitorju.
- varčevanje z elektriko: za izklop tega načina pritisnite poljubno tipko ali premaknite miško, da se znova prikaže slika na zaslonu.
- ohranjevalnik zaslona: će je ohranjevalnik zaslona dejaven, pritisnite poljubno tipko ali premaknite miško, da se znova prikaže slika na zaslonu.
- podatkovni vtič: če so zatiči (poli oziroma pini) ukrivljeni, se obrnite na službo za pomoč kupcem.
- nastavite veljavne vrednosti za monitor.
10.1.4. Slika prehaja ali ni obstojna:
Preverite:
- podatkovni kabel: če so zatiči (poli oziroma pini) ukrivljeni, se obrnite na službo za pomoč kupcem.
- podatkovni kabel: vtiča podatkovnega kabla morata biti trdno priklopljena v vtičnici.
- grafično kartico: preverite, ali so nastavitve pravilne.
- frekvenca ponovitve slike. v grafičnih nastavitvah izberite dopustne vrednosti.
- vhodni signal monitorja: vhodni slikovni signal za monitor se mora ujemati s tehničnimi podatki monitorja.
- Odstranite moteče naprave (brezžične telefone, zvočnike, itd.) iz bližine monitorja.
- Po možnosti ne uporabljajte podaljškov za kable monitorja.
10.1.5. Temen prikaz znakov, slika je premajhna, prevelika, ni na sredini, itd.
- Prilagodite posamezne nastavitve.
10.1.6. Prikazane barve niso čiste:
- Preverite zatiče podatkovnega kabla. Če so zatiči (poli) ukrivljeni, se obrnite na službo za pomoč kupcem.
- Prilagodite nastavitve barv v zaslonskem meniju (OSD).
- Izogibajte se uporabi podaljškov za kable monitorja.
10.1.7. Slika je presvetla ali pretemna
- Preverite, ali je na računalniku nastavljena slika v skladu s tehničnimi podatki monitorja.
- Izberite samodejno nastavitev za optimizacijo svetlosti in kontrasta. Nastavitve najlažje preverite, će je na zaslonu prikazana stran z besedilom (npr. Raziskovalec, Word, ...).
10.1.8. Slika se trese
- Preverite, ali je električna napetost enaka kot tehnični podatki monitorja.
- Izberite samodejno nastavitev za optimizacijo nastavitev slikovnih pik in sinhronizacijo faz. Nastavitve najlažje preverite, će je na zaslonu prikazana stran z besedilom (npr. Raziskovalec, Word, ...).
10.2. Potrebujete dodatno pomoč ?
Če s predlogi iz predhodnih razdelkov težave niste odpravili, se obrnite na nas. Pri tem nam bo v veliko pomoč, če boste pripravili naslednje podatke:
- Kakšna je konfiguracija računalnika?
- Katere dodatne periferne naprave uporabljate?
- Katera sporočila se pojavijo na zaslonu?
- Katero programsko opremo ste uporabljali, ko se je pojavila napaka?
- Katere korake ste že izvedli za rešitev problema?
- Sporočite nam številko kupca, če ste jo že prejeli.
11. Čiščenje
Življenjsko dobo monitorja lahko podaljšate z naslednjimi ukrepi:
POMEMBNO!
Znotraj ohišja monitorja ni nobenih delov, ki bi jih bilo treba vzdrževati ali čistiti.
- Pred čiščenjem vedno izvlecite električni vtič in vse kable za povezavo.
- Ne uporabljajte topil, jedkih čistil ali čistil v plinasti obliki.
- Monitor očistite z mehko krpo brez kosmičev.
- Pazite, da na monitorju ne ostanejo kapljice vode. Voda lahko povzroči trajno spremembo barv.
- Monitorja ne izpostavljajte močni sončni svetlobi in ultravijoličnim žarkom.
- Embalažo skrbno shranite in jo uporabite izključno za transport monitorja.
12. Odstranjevanje neuporabnega izdelka
Embalaža
Naprava je v embalaži, ki jo varuje pred poškodbami med transportom. Embalaža je izdelana iz materialov, ki jih je mogoče okolju prijazno odstraniti in oddati v strokovno reciklažo.
Naprava
Naprave ob koncu njene življenjske dobe nikakor ne odvrzite med običajne gospodinjske odpadke. Pozanimajte se glede možnosti okolju prijaznega in pravilnega odstranjevanja.
13. Napake slikovnih pik na monitorjih
Pri monitorjih z aktivno matriko z ločljivostjo 1920 x 1080 slikovnih pik, ki je sestavljena iz treh podpik s po eno osnovno barvo (rdeča, zelena, modra), je uporabljenih skupaj okoli 6,2 mio. krmilnih tranzistorjev. Zaradi tega zelo velikega števila tranzistorjev in s tem povezanega izredno zapletenega postopka izdelave lahko v posameznih primerih pride do izpada ali napačnega krmiljenja slikovnih pik oz. posameznih podpik.
V preteklosti je bilo mnogo različnih poskusov določanja števila dovoljenih napak slikovnih pik. Ti so bili večinoma zelo zapleteni in so se razlikovali med proizvajalci. MEDION zato pri vseh zaslonih pri postopku obravnave garancije upošteva stroge in pregledne zahteve standarda ISO 9241-307, razreda II, ki je na kratko povzet v nadaljevanju.
Standard ISO 9241-307 med drugim določa splošno veljavne zahteve glede napak slikovnih pik, ki so razvrščene v štiri razrede in tri tipe napak. Vsaka po-samezna slikovna pika je sestavljena iz treh podpik s po eno osnovno barvo (rdeča, zelena, modra).
| Razred napak slikovnih pik Vrsta napake 1: neprestano osvetljena sli-kovna pika | Vrsta napake 2 neprestano ugas-njena slikovna pika | Vrsta napake 3 okvarjena podpika osvetljena ugasnjena | ||
| 0 | 0 | 0 | 0 | |
| I | 1 | 1 | 2 | 1 |
| 1 | 3 | |||
| 0 | 5 | |||
| II 2 2 5 | 0 | |||
| 5-n* | 2xn* | |||
| 0 | 10 | |||
| III 5 15 50 | 0 | |||
| 50-n* | 2xn* | |||
| 0 | 100 | |||
| IV | 50 | 150 | 500 | 0 |
| 500-n* | 2xn* | |||
| 0 | 1000 | |||
n^*=1,5
Dovoljeno število napak zgoraj navedenih vrst v vsakem razredu napak se nanaša na milijon slikovnih pik in ga je treba preračunati glede na fizično ločljivost zaslona.
14. Tehnični podatki
Model P55426 (MD 20436)
Velikost monitorja 59,9cm (23,6")
Razmerje slike 16:9
Nazivna napetost: 100 - 240 V\~, 50/60 Hz
Ločljivost 1920 x 1080
Svetlost 300 cd/m² (tipično)
Kontrast
1000:1
(tipično)
Dinamični kontrast 5.000.000:1
Odzivni čas 5 ms (tipično)
Odzivni čas 2 ms (overdrive, iz sive v sivo, tipično)
Vhod RGB, analogni 15-polni priključek D-SUB
Vhod RGB, digitalni DVI-D z dekodiranjem HDCP
Vhod HDMI HDMI z dekodiranjem HDCP
Zvočni vhod
Izhod za slušalke (3,5 mm priključek)
Nadzor uporabnik
OSD
Temperatura
med uporabo 0 °C \~ +35 °C
ko ni v uporabi -20 °C \~ +60 °C
Vlažnost
med uporabo < 80 %
(brez kondenzacije)
ko ni v uporabi < 90 %
Teža (s podstavkom)
približno 3,8 kg
Teža (brez podstavka)
približno 3,4 kg
Dimenzije s podstavkom (ŠxVxG)
približno 558 x 408 x 187 mm
Dimenzije brez podstavka (ŠxVxG)
približno 558 x 339 x 46 mm
Montaža na steno po:
standardu Vesa, razdalja med izvrtinami je 100 x 100 mm ^1
Poraba el. toka (v pripravljenosti)
< 0,5 W
Poraba el. toka (med delovanjem)
< 30 W (max.)
Bauart geprüft
Sicherheit
Regelmäßige
Produktions-
überwachung
www.tuv.com
ID 2000000000
15. Impresum
Copyright © 2014
Vse pravice pridržane.
Navodilo za uporabo je zaščiteno z zakonom o avtorskih in sorodnih pravicah.
Razmnoževanje na mehanski, elektronski in kakršen koli drug način brez pisnega dovoljenja izdelovalca je prepovedano.
Imetnik avtorskih pravic je podjetje:
Medion AG
Am Zehnthof 77
45307 Essen
Nemčija
Navodilo lahko naknadno naročite, če pokličete telefonsko pomoč, na voljo pa je tudi za prenos na portalu www.medion.com/si/.
Optično lahko preberete tudi zgoraj navedeno kodo QR in navodilo z omenjenega portala naložite na mobilno napravo.
