Vrsta izdelka	Vrtni akumulatorski kombinirani aparat
Model	PKGA 40-Li A1
Znamka	Parkside
Napetost	40 V ⎓ (2 × 20 V)
Hitrost prostega teka motorja	7500 min⁻¹
Teža motorne enote	2,4 kg
Teža v delovnem stanju (škarje za živo mejo)	pribl. 5,0 kg
Teža v delovnem stanju (visoki obrezovalnik)	pribl. 4,6 kg
Teža v delovnem stanju (trimer)	pribl. 4,4 kg
Teža v delovnem stanju (kosilnica)	pribl. 4,5 kg
Škarje za živo mejo – dolžina reza	410 mm
Škarje za živo mejo – hitrost prostega teka	1200 min⁻¹
Visoki obrezovalnik – meč	Oregon 8" (080SDEA318)
Visoki obrezovalnik – veriga	Oregon 8" (91P033X)
Visoki obrezovalnik – hitrost verige	10 m/s
Visoki obrezovalnik – prostornina oljnega rezervoarja	120 cm³ (120 ml)
Trimer – premer reza (tuljava)	30 cm (300 mm)
Trimer – debelina vrvice	1,8 – 2,0 mm
Kosilnica – premer reza (3-zobni nož)	25 cm
Raven zvočnega tlaka (škarje za živo mejo)	86,3 dB(A), LpA
Zajamčena raven zvočne moči (škarje za živo mejo)	106 dB(A)
Vibracije na ročaju (škarje za živo mejo)	3,690 m/s², K=1,5 m/s²
Združljivost z akumulatorji	PAP 20 A1, PAP 20 A2, PAP 20 A3 (Parkside X 20 V TEAM)
Združljivost s polnilci	PLG 20 A1, PLG 20 A3, PDSLG 20 A1
Stopnja zaščite	IPX0
Garancija	3 leta od datuma nakupa
Servisni center (DE)	Tel. [phone], E-pošta: [e-mail]

Pogosto zastavljena vprašanja - PKGA 40-Li A1 PARKSIDE

Kateri akumulatorji so primerni za Parkside PKGA 40-Li A1?

Naprava deluje z dvema 20 V akumulatorjema serije Parkside X 20 V TEAM. Primerni so modeli PAP 20 A1, PAP 20 A2 in PAP 20 A3. Za polnjenje uporabljajte polnilnike PLG 20 A1, PLG 20 A3 ali PDSLG 20 A1.

Kako montiram sprednji cevni drog?

Odstranite zaščitni pokrov, popustite krilni vijak (3) in izvlecite zaklep (8) navzven. Potisnite cevni drog na ohišje naprave, zaskočite zaklep in pritrdite cevni drog s krilnim vijakom (3). Vijak zategnite le ročno.

Kako pravilno napnem žagalno verigo?

Žagalna veriga je pravilno napeta, če na spodnji strani meča ne visi in se jo da s predloženo roko povleči okrog. Pri natezni sili 9 N (pribl. 1 kg) sme biti razdalja med verigo in mečem največ 2 mm. Verige ne napenjajte v vročem stanju.

Ali lahko napravo uporabljam v dežju?

Ne. Naprava ni dovoljena za uporabo v dežju ali vlažnem okolju. Stopnja zaščite je IPX0. Obstaja smrtna nevarnost zaradi električnega udara. Napravo uporabljajte le v suhem vremenu.

Kako zamenjam tuljavo na trimerju?

Odstranite akumulatorja, blokirajte vpenjalno vreteno z imbus ključem (SW 5 mm), odvijte ohišje tuljave v nasprotni smeri urinega kazalca, odprite zapiranje na klik in vstavite novo tuljavo. Navijte konca vrvice skozi očesci in privijte ohišje nazaj.

Zakaj se naprava po 2 minutah izklopi?

Naprava ima samodejni izklop po 2 minutah nedejavnosti. Nato ga vklopite prek stikala za vklop/izklop (28). Tudi ob odstranitvi enega akumulatorja se samodejno izklopi.

Katero olje naj uporabim za mazanje verige?

Uporabite bio olje z dodatki za zmanjšanje trenja ali alternativno komercialno olje za mazanje verig z nizkim oprijemom. Dopolnite oljni rezervoar (120 ml), ko doseže oznako MIN. Izpraznite rezervoar ob daljši nedejavnosti (6–8 tednov).

Kako pogosto je treba mazati menjalnik?

Po pribl. 10 urah delovanja morate namazati menjalnik nastavkov. Pri visokem obrezovalniku stisnite do 5 g masti skozi mazalno nastavek, pri trimerju/kosilnici skozi mazalno odprtino po popuščanju vijaka (63).

Kaj je treba upoštevati pri transportu?

Naprave nikoli ne prevažajte v tekočem stanju. Vedno namestite transportne zaščitne pokrove (za žagalno verigo, rezilni drog, 3-zobni nož). Napravo nosite z obema rokama, rezalni del pa naj bo obrnjen stran od telesa.

Kje najdem nadomestne dele in dodatno opremo?

Nadomestne dele in dodatno opremo dobite na www.grizzly-service.eu. Pri težavah z naročilom uporabite kontaktni obrazec. Za dodatna vprašanja se obrnite na servisni center (glejte navodila za uporabo). Številke delov so navedene v eksplozijski risbi.

NAVODILA ZA UPORABO PKGA 40-Li A1 PARKSIDE

Prevod originalnega navodila za uporabo

SK

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

CZ

Tehnični podatki......8

Varnostnipredpisi......9

Simboli v navodilih....9

Simboli na napravi....10

Splošna varnostna navodila .....11

Splošna varnost za električna orodja 11

Varnostna navodila za škarje za živo mejo ....15

Varnostna navodila za verižne žage ....16

Vzroki in preprečevanje povratnega udarca pri višinskih obvejevalnikih ...17

Varnostna opozorila za obrezovalnike trat in obrezovalnike tratnih robov....18

Motorna kosa – vzroki in pre- prečevanje povratnega udarca pri ..19

trizobem rezilu....19

Dodatna varnostna opozorila .....20

Montaža 21

Vstavljanje/odstranjevanje akumulatorske baterije......21

Namestitev sprednje cevi .....21

Montaža okrolega ročaja......21

Montaža verige 21

Napenjanje verige žage....22

Montaža ščitnika 22

Odstranjevanje/montaža podaljška ščitnika....23

Upravljanje......23

Mazanje verige 23

Obračanje nosilca rezila .....24

Obračanje višinskega obvejevalnika....24

Namestitev ramenskega pasu .....24

Premikanje nosilnega ušesa....25

Montaža trizobega rezila .....25

Namestitev motka 25

Podaljšanje niti 26

Vklop in izklop 26

Delo s škarjami za živo mejo......26

Delo z višinskim obvejevalnikom .....27

Delo z motkom za nit....27

Delo s trizobim rezilom....27

Odlaganje orodja....28

Tehnike rezanja s škarjami za živo mejo....28

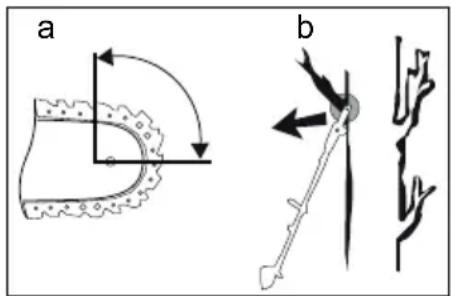

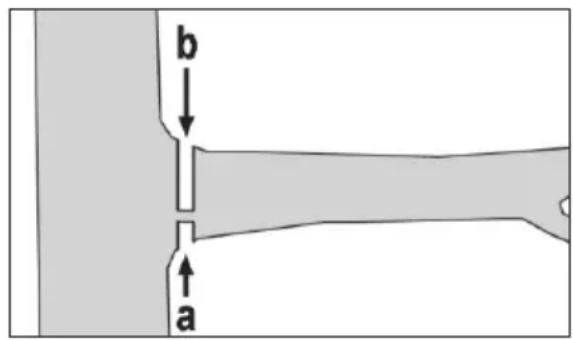

Tehnike rezanja z višinskim obvejevalnikom....28

Varno delo....29

Vzdrževanje in čiščenje ......29

Ciščenje....30

Vzdrževalni intervali....30

Tabela vzdrževalnih intervalov......30

Ostrenje rezalnih zob....31

Menjava verige 31

Vzdrževanje meča 31

Obračanje meča....31

Menjava motka....31

Brušenje rezila za skrajšanje niti .....32

Navijanje vrvi na motek....32

Mazanje gonila 32

Shranjevanje....32

Transport 33

Odstranjevanje/ varstvo okolja .33

Nadomestni deli....33

Odkrivanje napak ......34

Čestitke ob nakupu vaše nove naprave. Odločili ste se za visokokakovosten izdelek. Kakovost naprave je bila preverjena med postopkom proizvodnje in pri končnem preverjanju, s čimer je zagotovljeno pravilno delovanje vaše naprave. Kljub temu ni mogoče izključiti, da so v posameznih primerih v napravi oz. v ceveh ostanki vode ali maziv. To ni napaka ali pomanjkljivost in ni vzrok za skrb.

Izdelku so priložena navodila za uporabo. Vsebujejo pomembna navodila glede varnosti uporabe in odstranitve. Pred uporabo izdelka se seznanite z navodili za uporabo in varnostnimi navodili. Izdelek uporabljajte zgolj na opisani način in v naštete namene. Navodila skrbno shranite in pri predaji na-prave tretji osebi priložite tudi vso dokumentacijo.

Namen uporabe

Orodje s škarjami za živo mejo je primerno izključno za rezanje in oblikovanje žive meje, grmovja in okrasnih grmov. Višinski obvejevalnik je namenjen rezanju večjih vej. Nastavek za obrezovalnik in trizobo rezilo je primeren za rezanje trave na vrtovih, ob robu gredic in okoli dreves ali ograjnih stebrov ter za goščavo. Orodje je namenjeno za domačo uporabo. Orodje ni namenjeno profesionalni uporabi. Garancija preneha veljati pri poslovni uporabi. Vsakršna drugačna uporaba, ki ni izrecno dovoljena v teh navodilih za uporabo, lahko povzroči škodo na aparatu in predstavlja resno nevarnost za uporabnika. Napravo lahko uporabljajo odrasle osebe. Mladostniki nad 16 let lahko uporabljajo napravo le pod nadzorom. Predpisi lahko v nekaterih državah omejujejo starost uporabnikov. Uporaba naprave v dežju in vlažnem okolju je prepovedana.

Uporabnik je odgovoren za nezgode ali poškodbe drugih ljudi in njihove lastnine. Proizvajalec ne jamči za škodo, nastalo zaradi neupoštevanja predpisov ali zaradi napačne uporabe.

Orodje sodi v serijo Parkside X 20 V TEAM in ga lahko uporabljate z akumulatorskimi baterijami za serijo Parkside X 20 V TEAM. Akumulatorske baterije lahko polnite samo s polnilniki iz serije Parkside X 20 V TEAM.

Splošen opis

4 Cev na ohišju orodja

5 Okrogli ročaj, prednji ročaj

6 Nosilno uho

7 Ščitnik noge

8 Zapora, cev

9 Transportno varovalo, veriga

10 Transportno varovalo, nosilec rezila

11 Nosilec rezila

12 Trizobo rezilo

13 Transportno varovalo, trizobo rezilo

14 Ščitnik

15 Rezilo za skrajšanje niti

16 Podaljšek, ščitnik

17 Rezalna glava

18 Olje za verigo

19 Ramenski pas

20 Ščitnik za telo

21 Šesterorobi ključ (dim. 4 mm)

27 Indikator napolnjenosti

28 Stikalo za vklop in izklop

32 Šesterorobi vijak, montaža okro- glega ročaja

33 Pokrov verižnika

34 Matica, pokrov verižnika

35 Meč

36 Zobnik

37 Vodilni vijak

38 Vijak za napenjanje verige

39 Posoda za olje

40 Oznaka „MIN“, prikaz višine olja

41 Pokrov posode za olje

42 Nastavitveni vijak, dovod olja

43 Ročaj, nastavitev nosilca rezila

44 Varnostna ročica, nosilec rezila

45 Zaskočna ročica, nosilec rezila

46 Zapora, višinski obvejevalnik

47 Jeziček, hitro odpenjanje

48 Vijak, nosilno uho

49 Križni vijaki, ščitnik

50 Pokrov, ščitnik

51 Vijaki, pokrov

52 Sprejemno vreteno

53 Podložka

54 Vzmetna podložka

55 Matica

56 Zaskočno zapiralo

57 Motek

58 Luknjici za rezalno nit

59 Zareza, motek

60 Utor, motek

61 Odprtina za olje

62 Mazalka, višinski obvejevalnik

63 Vijak, mazanje gonila

Varnostne funkcije

Za vklop orodja morate sprostiti gumb za varnostno zaporo vkl-opa.

30 Stikalo za zagon

Ko izpustite tipko za zagon, se orodje takoj izklopi.

19 Ramenski pas

skrbi za enakomerno porazdelitev bremena na rame, hrbet, boke in stegna.

Opis funkcij

Orodje poganja elektromotor. Orodje je opremljeno s škarjami za živo mejo (z varnostnim nosilcem rezila), višinskim obvejevalnikom (z mečem in verigo) in obrezovalnikom (z motkom za nit ali trizobim rezilom). Orodje zaradi varnosti uporabnika deluje samo, kadar je pritisnjeno varnostno stikalo. Funkcije elementov za upravljanje so opisane v naslednjih opisih.

Tehnični podatki

Vrtna akumulatorska

kombinirana naprava .....PGKGA 40-Li A1

Napetost motorja U.....40 V == (2 x 20 V)

Število vrtljajev motorja

v prostem teku n_0 .....7500 min ^-1

Vrsta zaščite....IPXO

Teža, enota motorja ....2,4 kg

Teža (pripravljeno za delovanje)

Višinski obvejevalnik......pribl. 4,6 kg

Škarje za živo mejo ...... pribl. 5,0 kg

Obrezovalnik ...... pribl. 4,4 kg

Motorna kosa......pribl. 4,5 kg

Škarje za živo mejo

Dolžina reza 410 mm

Največja priporočena

debelina vej.... 15 mm

Število vrtljajev

v prostem teku n_0 ..... 1200 min ^-1

Rezi/min 2400

Tresljaji na ročaju

(a_h) 3,690 m/s²; K=1,5 m/s

Tresljaji na okroglem ročaju

(a_h) ....4,320 m/s²; K= 1,5 m/§

Raven zvočne moči (L _WA )

izmerjena 100,9 dB(A), K_WA = 1,97 dB

zajamčena....106 dB(A)

Višinski obvejevalnik

Meč ......Oregon 8" 080SDEA318

Veriga ...... Oregon 8" 91P033X

Hitrost verige v_0 .....10 m/s

Prostornina

posode za olje ..... 120 cm ^3 / 120 ml

Tresljaji na ročaju

(a_h) 3,690 m/s²; K=1,5 m/3

Tresljaji na okroglem ročaju

(a_h) 4,320 m/s²; K= 1,5 m/3

Raven zvočne moči (L _WA )

izmerjena 101,5 dB(A), K_WA = 2,38 dB

zajamčena....106 dB(A)

Obrezovalnik

Krog rezanja, motek...30 cm / 300 mm

Debelina niti....1,8 - 2,0 mm

Dolžina niti 5 m

Število vrtljajev, motek n ..... 7000 min ^1

Maks. število vrtljajev,

motek n _max ...... 13300 min ^-1

Tresljaji na ročaju

(a_h) 3,690 m/s²; K=1,5 m/s

Tresljaji na okroglem ročaju

(a_h) 4,320 m/s²; K=1,5 m/³

Raven zvočne moči (L _WA )

izmerjena. 93,6 dB(A), K_WA = 2,24 dB

zajamčena....96 dB(A)

Motorna kosa

Krog rezanja, trizobo rezilo .....25 cm Število vrtljajev, rezilo n .....7300 min ^-1 Maks. število vrtljajev, rezilo n _max ..10000 mirl Tresljaji na ročaju

(a_h) 3,690 m/s²; K= 1,5 m/³

Tresljaji na okroglem ročaju

(a_h) 4,320 m/s²; K=1,5 m/³

Raven zvočne moči (L _WA )

izmerjena . 93,6 dB(A), K_WA = 2,24 dB

zajamčena....96 dB(A)

Vrednosti hrupa in vibracij so bile preučene skladno z normami in določili v izjavi o skladnosti.

Navedena vrednost vibracij je izmerjena po standardiziranem postopku ter jo je možno uporabiti za medsebojno primerjavo električnih orodij.

Navedeno vrednost vibracij je prav tako možno uporabiti za oceno izpostavljenosti uporabnika.

Opozorilo:

Vrednost vibracij med dejansko uporabo se lahko razlikuje od navedene vrednosti, odvisno od načina uporabe električnega orodja. Poskušajte zagotoviti čim manjšo obremenitev s tresljaji. Raven tresljajev lahko zmanjšate, tako da med uporabo orodja nosite rokavice in da omejite čas uporabe orodja. Pri tem je treba upoštevati celoten čas uporabe orodja (na primer čas, v katerem je orodje izključeno, in čas, v katerem je vključeno, vendar deluje brez obremenitve).

Pozor! Veljaven seznam združljivosti akumulatorskih baterij najdete tu: www.lidl.de/akku

Ta aparat lahko uporabljate izključno z naslednjimi akumulatorskimi baterijami: PAP 20 A1, PAP 20 A2, PAP 20 A3. Teh akumulatorskih baterij ne smete polniti z drugimi polnilniki: PLG 20 A1, PLG 20 A3, PDSLG 20 A1.

Varnostni predpisi

To poglavje obravnava varnostne predpise pri delu z orodjem.

Otroci tega izdelka ne smejo uporabljati. Otroke je treba nadzorovati, da se z izdelkom ne igrajo. Otroci ne smejo izvajati čiščenja in vzdrževanja.

Izdelka ne smejo uporabljati osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe z nezadostnim znanjem ali nezadostnimi izkušnjami.

Simboli v navodilih

Znaki za nevarnost z napotki za preprečevanje osebne in materialne škode.

Znak za nevarnost z navodili za preprečitev telesnih poškodb zaradi električnega udara.

Znaki za navodilo z napotki za preprečevanje škode.

Nosite rokavice z zaščito pred urezi.

Znaki za napotek z informa- cijami o primernem rokovanju z napravo.

SI

Simboli na napravi

Ta aparat sodi v serijo Parkside X 20 V TEAM

Pozor!

Pred uporabo naprave pozorno preberite navodila za uporabo.

Uporabljajte zaščitna očala!

Uporabljajte zaščito za sluh!

Uporabljajte zaščitno čelado!

Nosite rokavice z zaščito pred urezi.

Nosite delovna oblačila z zaščito pred urezi.

Nosite nedrseče varnostne čevlje

Dolge lase imejte vedno spete. Lasje naj ne pridejo v bližino gibljivih delov.

Osebe v bližini naj se ne pri- bližujejo orodju.

Škarij za živo mejo ne upo- rabljajte v dežju ali na mokri živi meji.

Življenjska nevarnost zaradi električnega udara! Ohranite vsaj 10 m varnostne razdalje od nadzemnih električnih vodov.

Pozor! Padajoči predmeti. Še posebej pri rezanju nad glavo.

Pozor! Nevarnost poškodb zaradi delujočih rezil.

Nevarnost zaradi odletavanja delcev! Druge osebe naj se ne približujejo delovnemu območju.

Pozor! Povratni udarec – med delom pazite na povratni udarec orodja.

Nevarnost zaradi odletavanja delcev! Druge osebe naj se ne približujejo delovnemu območju.

Pozor! Vroča površina. Obstaja nevarnost opeklin.

Poskrbite za var- nostno razdaljo (najmanj 15 m) do tretjih oseb.

Pred vzdrževalnimi deli odstranite akumulator.

Navedba nivoja zvočne moči L_WA v dB. (Nastavek za rezanje žive meje)

Navedba nivoja zvočne moči L_WA v dB. (Nastavek za višinski obvejevalnik)

Navedba nivoja zvočne moči L_WA v dB. (Obrezovalnik in trizobo rezilo)

Električne naprave ne spadajo med gospodinjske odpadke.

Dolžina reza

Dolžina meča

Krog rezanja (motek)

Krog rezanja (trizobo rezilo)

Indikator napolnjenosti

Stikalo za vklop in izklop

Smer vrtenja matice pokrova verižnika

Mazanje verige Smer vrtenja vijaka

Smer vrtenja verige

Splošna varnostna navodila

Pred začetkom dela z na-pravo se dobro seznanite z vsemi upravljalnimi deli. Vadite ravnanje z napravo in si dajte razložiti funkcijo, način delovanja in delovne tehnike od izkušenega uporabnika ali strokovnjaka. Zagotoviti morate, da lahko napravo v nujnem primeru takoj izklopite. Nepravilna uporaba naprave lahko povzroči hude poškodbe.

Če med uporabo pride do nesreče ali motnje, izdelek takoj izklopite in akumulator odstranite iz izdelka. Ustrezno oskrbite poškodbe in obiščite zdravnika. Glede odpravljanja motenj preberite poglavje „Motnje pri delovanju“ ali se obrnite na naš servisni center.

DRUGA TVEGANJA

Tudi će to električno orodje uporabljate v skladu s predpisi, se pri njegovi uporabi pojavlja nekaj tveganj. Naslednje nevarnosti se lahko pojavijo v povezavi s konstrukcijo in izvedbo tega električne-ga orodja:

a) ureznine,

b) poškodbe sluha, če ne uporabljate ustrezne zaščite za sluh,

c) vpliv na zdravje zaradi treslja-jev, ki se prenašajo na dlani in roke, će orodje uporabljate dlje časa oziroma ga ne uporabljate in vzdržujte pravilno.

Splošna varnost za električna orodja

Opozorilo:

perite vse varnostne pred- pise in navodila. Neupošte- vanje varnostnih navodil in opozoril lahko povzroči elek- trični udar, požar in/ali težke poškodbe.

Varnostna navodila in opozorila shranite za prihodnjo uporabo.

Pojem „električno orodje“, uporabljen v varnostnih navodilih, se nanaša na električna orodja s

SI

priklopom na omrežje (s priključnim kablom) in na akumulatorska električna orodja (brez priključnega kabla).

1) Varnost na delovnem mestu

a) Poskrbite, da bo vaše de- lovno mesto vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna področja lahko povzročijo nezgode.
b) Električnega orodja ne uporabljajte v okolju, kjer obstaja nevarnost eksplozije in v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zato se gorljiv prah ali pare lahko vnamejo.
c) Ne dovolite otrokom in drugim osebam, da bi se med delom približale električne-mu orodju. Druge osebe lahko odvrnejo vašo pozornost in izgubili boste nadzor nad orodjem.

2) Električna varnost

Previdno: Z upoštevanjem naslednjih navodil lahko preprečite nesreče in poškodbe zaradi električnega udara:

a) Priključni vtič električnega orodja mora ustrezati vtičnici. V nobenem primeru vtiča ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z zaščitno ozemljenimi električnimi orodji ni dovoljena.

Nespremenjen vtič in ustrezna vtičnica zmanjšujeta nevarnost električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povećano tveganje električnega udara.

c) Električno orodje zavarujte pred dežjem in vlago. Vstop vode v električno orodje povećuje nevarnost električnega udara.

d) Električnega kabla ne uporabljajte za prenašanje ali obešanje električnega orodja in ne vlecite vtiča iz vtičnice tako, da vlečete za kabel. Kabel zavarujte pred vročino, oljem, ostri-mi robovi in premikajočimi se deli orodja. Poškodovan ali zavozlan kabel povečuje ne-yarnost električnega udara.

e) Če električno orodje uporabljate na prostem, uporabljajte samo podaljšek, ki je primeren za delo na prostem. Uporaba podaljše-valnega kabla, ki je primeren za uporabo na prostem, zmanjšuje nevarnost električnega udara.

f) Če se ne morete izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno prenapetostno stikalo. Uporaba zaščitnega prenapetostnega stikala zmanjša tveganje električnega udara.

3) Varnost oseb

Previdno: Tako preprečite ne-sreče in poškodbe:

a) Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Električnega orodja ne uporabljajte, ko ste utruje- ni ali pod vplivom mamil, alkohola oziroma zdravil. En sam trenutek nepazljivosti pri uporabi električnega orodja ima lahko za posledico resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo in vedno no-site zaščitna očala. Nošenje osebne zaščitne opreme, na primer nedrsečih zaščitnih čevljev, zaščitne čelade ali glušnikov, zmanjšuje tveganje telesnih poškodb.

c) Preprečite nehoteni vklop. Prepričajte se, da je električno orodje izklopljeno, preden ga priključite na električno napajanje in/ali priključite akumulatorje, ga dvignete ali nosite. Če pri nošenju električnega orodja držite prst na stikalu ali će vklopljeno orodje priključite na omrežje, lahko pride do nesreče.

d) Pred vklopom z električnega orodja odstranite nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahaja na vrtečem se delu orodja, lahko povzročita nezgodo.

e) Izogibajte se nenormalni telesni drži. Poskrbite za varno stojišče in ohranite ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali električno orodje.

f) Uporabljajte primerno obleko. Ne nosite širokih oblačil ali nakita. Lasje, oblačila in rokavice naj se ne približujejo premikajočim se delom orodja. Premikajoči se deli orodja lahko zagrabijo ohlapno obleko, nakit alj dolge lase.

g) Ce lahko namestite priprave za odsesavanje in prestrezanje prahu, zagotovite, da so priključene in da jih uporabljate pravilno.

Uporaba priprave za odsesavanje prahu lahko zmanjša nevarnosti zaradi prahu.

4) Uporaba in ravnanje z električnim orodjem

a) Ne preobremenjujte orodja. Uporabljajte samo električno orodje, ki je predvideno za opravljanje določenega dela. Z ustreznim električnim orodjem boste delali bolje in varneje v predvidenem območju zmogljivosti.

b) Ne uporabljajte električnega orodja, ki ima pokvarjeno stikalo. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

SI

c) Izvlecite vtič iz vtičnice in/ ali odstranite akumulator- sko baterijo, preden se lo- tite nastavitev orodja, za- menjate pribor ali odložite orodje. Ta previdnostni ukrep onemogoča nenamerni zagon električnega orodja.
d) Električno verižno orodje, ki ga ne uporabljate, shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, ne dovolite uporabljati orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
e) Električno orodje skrbno vzdržujte. Prepričajte se, da gibljivi deli delujejo brezhibno in da niso sti- snjeni. Prav tako ne smejo biti zlomljeni ali poškodo- vani do te mere, da ovira- jo delovanje električnega orodja. Pred ponovno upo- rabo je treba poškodovani del orodja popraviti. Vzrok za številne nezgode so prav sla- bo vzdrževana električna orodja.
f) Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
g) Električno orodje, pribor, nastavke itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opravljati. Zaradi uporabe električnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.

5) Uporaba in ravnanje z akumulatorskim orodjem

a) Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Na polnilniku, predvidenem za polnjenje do-ločene vrste akumulatorskih baterij, lahko pride do požara, če ga uporabite za polnjenje drugih vrst akumulatorskih baterij.
b) Za pogon električnih orodij uporabljajte samo zanje predvidene akumulatorske baterije. Uporaba drugačnih akumulatorskih baterij lahko povzroči telesne poškodbe in požar.
c) Akumulatorska baterija, ki ni v uporabi, ne sme priti v stik s pisarniškimi sponkami, kovanci, ključi, žeblji, vijaki ali z drugimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar.
d) Pri napačni úporabi lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če vseeno pride do stika, prizadeto mesto spirajte z vodo. Če pride tekočina v oči, po spiranju poiščite zdravniško pomoč. Iztekajoča tekočina lahko povzroči draženje koje in opekline.

6) Servis

a) Električno orodje lahko popravlja samo usposobljen strokovnjak, in to izključno z originalnimi nadomestni-mi deli. Le tako bo tudi vnaprej zagotovljena varna raba elek-tričnega orodja.

Varnostna navodila za škarje za živo mejo

Priprava

- ŠKARJE ZA ŽIVO MEJO LAHKO POVZROČIJO RESNE POŠKODBE! Skrbno preberite navodila za pravilno uporabo, pripravo, vzdrževanje, zagon in izklop škarij za živo mejo. Seznanite se z vsemi upravljalnimi elementi in pravilno uporabo škarij za živo mejo.

- Pazite na nadzemne električne napeljave.

- Škarij za živo mejo ne uporabljajte, kadar so v bližini ljudje, še posebej otroci.

- Če se rezalni mehanizem dotakne tujka, če se glasnost delovanja orodja poveča ali če se škarje za živo mejo nenavadno močno tresejo, izklopite motor in počakajte, da se škarje za živo mejo zaustavijo. Izvlecite omrežni vtič ali odstranite akumulatorsko baterijo in izvedite naslednje ukrepe:

- orodje preverite glede po- škodb;

- orodje preverite glede zrahlja- nih delov in te znova privijte;

- poškodovane dele zamenjajte z enakovrednimi deli ali jih dajte popraviti.

- Nosite primerno obleko! Ne nosite ohlapnih oblačil ali nakita, ki jih lahko premikajoči se deli zagrabijo. Priporočljivo je, da nosite odporne rokavice, nedrseče čevlje in zaščitna očala.

- Opózorilo! Nosite zaščito za sluh in oči.

Uporaba

- Izklopite škarje za živo mejo in izvlecite omrežni vtič ali odstranite akumulatorsko baterijo pred:

- čiščenjem ali odstranjevanjem ovir;

- preverjanjem, vzdrževanjem ali deli na škarjah za živo mejo;

- nastavitvijo delovnega položaja rezalnega mehanizma;

- zapustitvijo orodja brez nad- zora.

- Pred zagonom motorja se vedno prepričajte, da so škarje za živo mejo pravilno nameščene v enega od predpisanih delovnih položajev.

- Škarij za živo mejo ne uporabljajte s pokvarjenim ali zelo obrabljenim rezalnim mehanizmom.

- Da preprečite nevarnost požara, pazite, da na motorju ni oblog, listja ali iztekajočega maziva.

- Med uporabo škarij za živo mejo morajo biti nameščeni vsi ročaji in varnostne priprave. Nikdar ne uporabljajte nepopolnih ali nedopustno predelanih škarij za živo mejo.

- Škarje, opremljene z dvema ročajema, uporabljajte z obema rokama.

- Vedno se seznanite z okolico in upoštevajte morebitne nevarnosti, ki jih zaradi hrupa škarij za živo mejo ne bi mogli slišati.

- Kabla ne približujte rezilu. Med delom je lahko kabel skrit v grmovju, zaradi česar ga lahko nehote prerežete.

- Rezila ne približujte delom telesa. Pri delujoćem orodju

ne poskušajte odstraniti vej in med delom ne držite vej. Veje, ki so se zagozdile, lahko odstranite samo, ko je orodje izključeno. Doda- tno izvlecite vtič iz vtičnice oz. odstranite akumulator- je iz izdelka. En sam trenutek nepazljivosti pri uporabi škarij za živo mejo ima lahko za posledico resne telesne poškodbe.

• Otroci škarij za živo mejo ne smejo uporabljati.
• Med uporabo škarij za živo mejo vedno zagotovite, da sto- jite stabilno.

Vzdrževanje in shranjevanje

• Kadar izklopite škarje za živò mejo zaradi vzdrževanja, pregleda ali shranjevanja, izklo- pite motor, izvlecite omrežni vtič ali odstranite akumulatorsko ba- terijo in se prepričajte, da so se vsi vrteči se deli ustavili. Orodje naj se pred preverjanjem, nasta- yitvijo itd. ohladi.
• Škarje za živo mejo prenašajte samo, ko je rezilo zaustavljeno, tako da jih držite za ročaj. Pri transportu ali shranjevanju škarij za živo mejo nanje vedno nataknite zaščitni pokrov.

Ce z orodjem ravnate skrbno, zmanjšate nevarnost poškodb z rezilom.

- Škarje za živo mejo hranite na kraju, kjer bencinski hlapi ne morejo priti v stik z odprtim ognjem ali iskrami. Vedno počakajte, da se škarje za živo mejo ohladijo, preden jih shranite.

Varnostna navodila za verižne žage

• Ko je žaga v pogonu, naj veriga ne pride v bližino delov telesa. Pred vklo-pom žage se prepričajte, da se veriga ničesar ne dotika. Pri delu z verižno žago je en sam trenutek nepazljivosti dovolj, da veriga zgrabi obleko ali del telesa.
• Verižno žago vedno z desno roko držite za za-dnji ročaj in z levo roko za sprednji ročaj. Če verižno žago držite v obratnem položaju, se poveča nevarnost poškodb, zato tega ne delajte.
• Uporabljajte zaščitna očala in zaščito za sluh. Predpisana je tudi zaščitna oprema za glavo, roke, noge in stopala. Ustrezna zaščitna oblačila zmanjšuje nevarnost poškodb zaradi letečih ostružkov in nehotenega dotika verige.
• Z verižno žago ne delajte na drevesu. Če verižno žago uporabljate na drevesu, obstaja nevarnost poškodb.
• Vedno poskrbite, da boste trdno stali, in verižno žago uporabljajte samo, kadar stojite na trdnih, varnih in ravnih tleh. Na spolzkih tleh ali nestabilnih povrsinah, npr. na lestvi, lahko izgubite ravnotežje ali nadzor nad verižno žago.
• Ko žagate vejo, ki je na-peta, upoštevajte, da se lahko sproži. Ko se napetost

v lesnih vlaknih sprosti, lahko napeta veja zadene uporabnika in/ali mu iztrga verižno žago iz rok.

- Posebno previdni bodite pri žaganju podrasti in mladih dreves. Tanek material se lahko zatakne v verigo in vas udari ali vas spravi iz ravnotežja.

- Verižno žago nosite za sprednji ročaj, ko je izklopljena, veriga naj bo obrnjena stran od telesa. Pri prenašanju ali shranjevanju verižne žage nanjo vedno nataknite ščitnik. Če skrbno ravnate z verižno žago, je manj verjetno, da bi se nehote dotaknili verige, ko je ta v pogonu.

- Upoštevajte navodila za mazanje, napenjanje verige in menjavo pribora. Ne-strokovno napeta ali namazana veriga se lahko strga ali poveča nevarnost povratnega udarca.

- Poskrbite, da bodo ročaji suhi, čisti in brez olja ter masti. Mastni ročaji so spolzki, zato lahko izgubite nadzor nad grodjem.

- Žagajte samo les. Verižne žage ne uporabljajte za opravila, za katera ni namenjena – primer: Verižne žage ne uporabljajte za žaganje plastike, zidov ali gradbenega materiala, ki ni iz lesa. Uporaba verižne žage za opravila, za katera ni namenjena, lahko povzroči nevarnost.

Vzroki in preprečevanje povratnega udarca pri višinskih obvejevalnikih

Pozor, povratni udarec! Med delom pazite na povratni udarec orodja. Obstaja nevarnost poškodb. Povratne udarce preprečite s previdnostjo in pravilno tehniko žaganja.

• Do povratnega udarca lahko pride, će se konica vodila dotakne predmeta ali će se les upogne in se veriga zagozdi v rez (gl. sl. b).
• Dotik's konico vodila lahko v nekaterih primerih povzroči nepričakovano reakcijo, usmerjeno nazaj, pri kateri vodilo udari navzgor in proti uporabniku (gl. sl. a).
• Ko se veriga na zgornjem robu vodila zagozdi, lahko vodilo močno udari nazaj proti uporabniku.
• Zaradi vsake take reakcije lahko izgubite nadzor nad žago in se močno poškodujete. Ne zanašajte se izključno na varnostne naprave, vgrajene v verižno žago. Kot uporabnik verižne žage morate uporabiti različne ukrepe, da se izognete nesrečam in poškodbam pri delu.

SI

Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. Lahko ga preprečite s primernimi previdnostnimi ukrepi, opisanimi v nadaljevanju:

• Žago trdno držite z obema rokama, pri čemer s palcem in prsti objemite ročaje verižne žage. Telo in roke namestite v položaj, v katerem boste lahko zadržali sile povratnih udarcev. Ce uporabnik izvaja primerne ukrepe, lahko obvlada sile povratnih udarcev. Verižne žage nikoli ne izpustite iz rok.
• Izogibajte se neobičajni telesni drži. Tako boste lahko verižno žago v nepričakovanih okoliščinah bolje nadzorovali.
• Vedno uporabljajte nadomestna vodila in verige, ki jih je odobril proizvajalec. Zaradi uporabe napačnega nadomestnega vodila in verige se lahko veriga strga in/ali pride do povratnega udarca.
• Upoštevajte navodila proizvajalca za ostrenje in vzdrževanje verige. Zaradi prenizkih omejilnikov globine se poveča možnost povratnih udarcev.
• Ne žagajte s konico meča (glejte sl. b). Obstaja nevarnost povratnega udarca.
• Poskrbite, da na tleh ne bodo ležali predmeti, ob katere bi se lahko spota-knili.

Varnostna opozorila za obrezovalnike trat in obrezovalnike tratnih robov

Izobraževanje

a) Skrbno preberite navodila. Seznanite se z upravljalnimi elementi in s primerno uporabo.
b) Nikoli ne dovolite, da 'bi osebe, ki niso seznanjene s temi navodili, ali otroci uporabljali orodje. Lokalni veljavni predpisi lahko omejujejo starost uporabnika.
c) Otroci ali osebe z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem ali osebe, ki niso seznanjene z navodili za uporabo, ne smejo uporabljati orodja. Predpisi v nekaterih državah lahko omejujejo starost uporabnikov.
d) Upoštevajte, da je uporabnik sam odgovoren za nezgode ali poškodbe drugih ljudi ali njihove lastnine.

Priprava

a) Pred uporabo preglejte orodje glede poškodovanih, manjka- jočih ali napačno nameščenih varnostnih pripray ali ščitnikov.
b) Nikoli ne uporabljajte orodja, če so v bližini ljudje, predvsem otroci, ali domače živali.

Uporaba

a) Ves čas uporabe orodja nosite zaščito za oči, dolge hlače in trdne čevlje.
b) Orodja ne uporabljajte v slabem vremenu, še posebej, če obstaja nevarnost udara strele.

c) Orodje uporabljajte samo pri dnevni svetlobi ali pri dobri um-etni razsvetljavi.

d) Nikoli ne uporabljajte orodja s poškodovanim pokrovom ali ščitnikom oz. brez pokrova ali ščitnika.

e) Motor vklopite šele, ko so vaše roke in noge izven dosega re-zalnega mehanizma.

f) Vedno odklopite orodje od električnega napajanja (t.j. odstranite odstranljive akumulatorske baterije)

1) vedno, kadar pustite orodje brez nadzora;

2) pred odstranjevanjem bloka- de;

3) pred pregledom, čiščenjem ali obdelavo orodja;

4) po stiku s tujkom

5) vedno, kadar se začne qrodje nenavadno tresti.

Če izdelek začne nenavad- no močno vibrirati, ga je treba takoj preveriti.

- poiščite poškodbe;

- izvedite potrebna popravila poškodovanih delov;

- poskrbite, da so vse ma- tice, sorniki in vijaki trdno priviti.

g) Preprečite poškodbe rok in nog z rezalnim mehanizmom.

h) Vedno poskrbite, da v prezračevalnih odprtinah ne bo tujkov.

i) Nekovinskega rezalnega mehanizma nikoli ne zamen- jajte s kovinskim rezalnim mehanizmom.

j) Pazite na pravilno telesno držo in vedno ohranjajte ravnotežje ter pazite, da boste na strmini ved-

no trdno stali. Če držite orodje v rokah, hodite. Ne tekajte!

k) Orodja nikoli ne uporabljajte z zaščitnimi napravami ali pokrovi v okvari ali brez zaščitnih naprav.

I) Opozorilo! Pazite, da se ne dotikate premikajočih se nevarnih delov, preden ne odstranite akumulatorje in se premikajoči nevarni deli popolnoma ne usta-vijo.

Vzdrževanje in shranjevanje

a) Pred vzdrževanjem ali čiščenjem odklopite orodje od električnega napajanja (t.j. odstranite odstranljive akumulatorske baterije).
b) Uporabljajte le nadomestne dele in pribor, ki ga je odobril proizvajalec.
c) Orodje redno preverjajte in vzdržujte. Orodje predajte v servis le pooblaščenemu serviserju.
d) Če orodja ne uporabljate, ga shranite izven dosega otrok.

Motorna kosa - vzroki in preprečevanje povratnega udarca pri trizobem rezilu

Pri povratnem udarcu kombinirano orodje močno udari uporabnika. Zato lahko uporabnik izgubi nadzor nad orodjem in se hudo poškoduje. Povratne udarce preprečite s previdnostjo in pravilno tehniko.

SI

Pri uporabi trizobega rezila obstaja nevarnost povratnega udarca, če rezilo naleti na oviro (kamen, les).

• Orodje trdno držite z obema rokama.
• Pazite, da na tleh ne bo ovir, in trizobega rezila ne uporabljajte v bližini ograj, kovinskih drogov in podobnega.

• Električno orodje držite samo na izoliranih površinah ročaja, saj lahko rezilo pride v stik s skritimi električnimi napeljavami.
  Ob stiku rezila z vodom pod napetostjo lahko napetost preide na druge kovinske dele orodja in povzroči električni udar.
• Skrbno preglejte površino, ki jo želite rezati, in odstranite vse žice ali druge tujke.
• Pred vsako úporabo orodje preverite glede vidnih napak, kot so zrahljani, obrąbljeni ali poškodovani deli. Če vam orodje pade iz rok, preverite, ali se je pri tem poškodovalo oz. pokvarilo.
• Pred zagonom, po padcu ali udarcu, izdelek obvezno preverite in se prepričajte, da je v dobrem stanju.

• Pozor! Lokalni predpisi lahko omejijo uporabo stroja.

• Izdelek z rezilnim orodjem vedno ohranjajte v dobrem stanju.

• Upoštevajte: Nepravilno vzdrževanje, uporaba neustreznih na-domestnih delov ali nedovoljeno odstranjevanje ali spreminjanje varnostnih naprav lahko povz-ročijo škode na izdelku in hude telesne poškodbe oseb, ki izdelek upravljajo.
• Izdelek med prevozom dobro zavarujte, da preprečite škode na izdelku in telesne poškodbe.
• Izdelek pred uporabo preverite glede odvitih pritrditev, poško-dovanih delov, kot npr. razpoke v rezilnih nastavkih.
• Ne uporabljajte pribora, ki ni priporočen s strani PARKSIDE.
  Sicer lahko pride do električnega udara ali požara.

!

Upoštevajte varnostna opozorila in navodila za polnjenje in pravilno uporabo v navodilih za uporabo polnilnika serije Parkside X 20 V Team. Podroben opis postopka polnjenja in druge informacije najdete v ločenih navodilih za uporabo.

Montaža

Pred vsakršnim izvajanjem del na orodju odstranite akumulatorsko baterijo iz orodja.

Uporabljajte samo originalne dele.

Orodje lahko uporabljate s škarjami za živo mejo, z višinskim obvejevalnikom ali z obrezovalnikom, bodisi z motkom ali s trizobim rezilom.

Demontaža poteka v obratnem vrstnem redu.

Vstavljanje/odstranjevanje akumulatorske baterije

1. Če želite akumulatorsko baterijo (25) odstraniti iz orodja, pritisnite tipko za sprostitev na akumulatorski bateriji in izvlecite akumulatorsko baterijo.
2. Akumulatorsko baterijo (25) ob vodilu vstavite v orodje. Slišno se zaskoči.

Akumulatorske baterije vsta-vite šele, ko je orodje pov- sem sestavljeno. Nevarnost poškodb!

Namestitev sprednje cevi

Pred montažo odstranite zaščitno kapo/kape s prednje cevi (2).

1. Odvijte krilni vijak (3).
2. Izvlecite zaporo (8) in jo obrnite v desno ali levo do prislona.
3. Prednjo cev (2) namestite na cev na ohišju orodja (4).

4. Izvlecite zaporo (8) in jo obrnite nazaj v prvotni položaj.

5. Narahlo zavrtite prednjo cev (2), da se zapora (8) zaskoči v luknjo v prednji cevi (2).

6. S krilatim vijakom (3) pričvrstite cev.

Krilatega vijaka (3) ne privijte premočno! Če ga ročno privijete z vso močjo, boste poškodovali cev.

Montaža okrolega ročaja

Okrogli ročaj morate namestiti v razdalji najmanj 25 cm od ročaja orodja!

Ščitnik noge mora biti vedno na strani uporabnika!

1. Okrogli ročaj (5) od zgoraj namestite na cev na ohišju orodja (4). Izberite položaj znotraj poravnanega nastavitvenega območja, ki je označen na spodnji strani cevi.
2. Ščitnik noge (7) od spodaj namestite na okrogli ročaj (5).
3. Privijte okrogli ročaj (5) in ščitnik noge (7) s štirimi šesterorobimi vijaki (32) s pomočjo šesterorobega ključa (21) iz prostora za shranjevanje (A 31).

Montaža verige

Upoštevajte pravilno smer vrtenja verige. Ta je navedena na pokrovu verižnika (33) in nad vodilnim vijakom (37).

Po prvih 5–6 rezih napnite verigo. Glejte poglavje »Napenjanje ve-rige žage«.

1. Orodje položite na ravno podlago.

SI

1. Odstranite pokrov verižnika (33), tako da matico (34) odvijete z montažnim ključem (23).
2. Namestite verigo (1) v utor na meču. Namestite verigo (1) okoli zobnika (36).
3. Namestite meč (35) in verigo (1) na vodilni vijak (37). Meč je pravilno nameščen, ko zatič desno pod vodilnim vijakom (37) nalega v spodnjo okroglo luknjo na meču. Običajno je, da je veriga (1) povešena.
4. Prednapnite verigo (1), tako da vijak (38) za napenjanje verige z montažnim ključem (23) vrtite v desno.
5. Namestite pokrov verižnika (33). Zategnite matico (34) na pokrovu verižnika.

Pozor! Višinski obvejevalnik se lahko zaolji.

Napenjanje verige žage

Redno napenjanje verige žage služi varnosti uporabnika in zmanjša oz. prepreči obrabo in poškodbe verige. Uporabniku priporočamo, da pred začetkom dela in v pribl. 10-minutnih razmakih preveri nape- tost verige in jo po potrebi popravi. Med delom z žago se veriga žage segreje in zaradi tega nekoliko raztegne. To »do- datno podaljšanje« je posebej prisotno pri novih verigah žage.

Verige žage ne napenjajte ali menjajte, ko je vroča, ker se po ohladitvi zopet nekoliko skrči. Pri neupoštevanju lahko pride do poškodb na vodilu ali motorju, ker se veriga žage zdaj prenapeto prilega na žagin list.

Napetost in mazanje verige ogromno vplivata na življenjsko dobo verige žage.

Veriga žage je pravilno napeta, če na spodnjem delu žaginega lista ne visi in jo lahko ročno z nadetimi rokavicami v celoti povlečete naokrog. Pri vlečenju verige žage z vlečno silo 9 N (pribl. 1 kg) veriga žage in žagin list ne smeta biti drug od drugega oddaljena več kot 2 mm.

Nevarnost telesnih poškodb! Pred začetkom del na izdelku odstranite akumulatorje.

Napnite verigo žage (1) tako, da vijak (38) za napenjanje verige z montažnim ključem (23) vrtite v smeri urnega kazalca.

Zmanjšajte napetost verige žage tako, da vijak vrtite v nasprotni sme- ri urnega kazalca.

Pri novi verigi žage je treba nape- tost verig naknadno nastaviti po največ petih rezih.

Montaža ščitnika

Ščitnik (14) je treba namestiti na prednjo cev (2) z nosilcem vretena in trizobim rezilom.

1. Z dvema majhnima križnima vijakoma (49) privijte ščitnik (14) na prednjo cev (2). V ta namen uporabite križni izvijač (24).
2. Pritrdite pokrov (50) na ščitnik (14). V ta namen uporabite šesterorobi ključ (22) in tri vijake (51).

M Odstranjevanje/ montaža podališka ščitnika

Če uporabljate trizobo rezilo, morate odstraniti podaljšek ščitnika.

Če uporabljate motek, mora biti podaljšek nameščen.

Odstranjevanje podaljška ščitnika:

1. S ploščatim izvijačem sprostite zaporo podaljška ščitnika (16) na strani rezila za skrajšanje niti (15).
2. Snemite podaljšek ščitnika (16).

Montaža podaljška ščitnika:

1. Podaljšek (16) potisnite na ščitnik (14). Začnite na strani brez rezila za skrajšanje niti (15).
2. Potiskajte podaljšek (16), dokler se ne zaskoči.

Upravljanje

Naprave ne uporabljajte brez zaščite za roke. Pri delu z napravo nosite primerna oblačila in delovne rokavice. Pred vsako uporabo se prepričajte, da je naprava uporabna. Stikalo za vklop/izklop in varnostno stikalo ne smeta biti blokirana. Če je katero izmed stikal poškodovano, potem z napravo več ni dovoljeno delati. Pazite, da omrežna napetost ustreza ploščici tipa naprave.

Upoštevajte zaščito pred hrupom in krajevne predpise. Uporaba naprave je lahko ob določenih dneh (npr. ob nedeljah in praznikih), v določe-

nem času v dnevu (opoldne, nočni mir) ali v posebnih območjih (npr. zdraviliščih, klinikah itd.) omejena ali prepovedana.

Mazanje verige

Meč in veriga morata biti vedno namazana z oljem. Če uporabljate višinski obvejevalnik s premalo olja, se zmogljivost žaganja zmanjša in življenjska doba verižne žage se skrajša, ker veriga hitreje postane topa. Pomanjkanje olja se kaže tako, da nastaja dim ali da meč spremeni barvo.

Takoj ko motor teče, olje steče na meč.

Dolivanje olja za mazanje verige:

• Redno preverjajte prikaz ravni olja na posodi za olje (E 39) in dolijte olje, ko gladina doseže oznako za minimum „MIN“ (E 40) na prikazu. Prostornina posode za olje je pribl. 120 ml.
• Uporabljajte bio olje, ki vsebuje dodatke za zmanjšanje trenja in obrabe. Lahko ga naročite prek našega servis-nega centra.

Lahko uporabite tudi olje za mazanje verig z majhnim deležem dodatkov za oprijemanje.

- Če orodja dolgo ne uporabljate (6–8 tednov), izpraznite posodo za olje.

1. Odvijte pokrov posode za gorivo (41) in dolijte olje za verigo v posodo.
2. Obrišite morebitno razlito olje in ponovno zaprite pokrov posode za gorivo (41).
3. Pretok olja lahko regulirate z nastavitveni vijak (42).

SI

Preden dolijete olje za verigo, vedno izklopite orodje in počakajte, da se motor ohladi. Zaradi prelivanja olja obstaja nevarnost požara.

Obračanje nosilca rezila

Redno je treba preverjati, da nosilec rezila ni obrabljen, in ga po potrebi dati nabrusiti. Top nosilec rezila preobremeni orodje. Škode, ki nastane iz tega razloga, garancija ne krije.

1. Držite varnostni nosilec rezila na ročaju (43) za nastavitev nosilca rezila.
2. Odpahnite varovalno ročico (44) in jo držite pritisnjeno.
3. Istočasno pritisnite na zaskočno ročico (45) in sprostite pritrditev nosilca rezila.
4. Zdaj lahko nosilec rezila zasukate. S pomočjo zaskočnih položajev blokirajte zaskočno ročico (5). Na voljo je 7 zaskočnih položajev.
5. Nato spustite varovalno ročico (44), ki se mora vrniti v izhodiščni položaj.

Obračanje višinskega obvejevalnika

1. Izvlecite zaporo (46) in jo obrnite za 90°.
2. Primate višinski obvejevalnik za na- meščeno transportno varovalo (9) in ga obrnite v želeni položaj.
   Na voljo je 5 položajev.
3. Fiksirajte višinski obvejevalnik, tako da izvlečete zaporo (46) in jo za 90° obrnete nazaj v prvotni položaj.

Namestitev ramenskega pasu

Ščitnik za telo (20) ramen- skega pasu morate namestiti med telo in orodje.

Pri delu s trizobim rezilom vedno nosite ramenski pas! Vedno izklopite orodje, pre- den odložite ramenski pas. Obstaja nevarnost nesreče.

Načelno priporočamo uporabo ramenskega pasu pri vseh načinih uporabe orodja.

Ramenski pas je opremljen s sponko za hitro odpenjanje. Če povlečete jeziček (47), lahko orodje v primeru ne- varnosti hitro odpnete z ramenskega pasu.

1. Ramenski pas (19) si nadenite kot nahrbtnik. Sponka mora biti na prsih.
   2 Dolžino pasu nastavite tako, da bo ščitnik za telo (20) v višini bokov.
2. Povlecite spono (47) priprave za hitro odvijanje previdno nazaj, tako da se ukrivljena konica prilega vzdolžni odprtini.
   Spono (47) držite v tem položaju.
3. Pritisnite vponko.
4. Pritrdite vponko na uho (6) na cevi orodja.
5. Pustite, da se spona priprave za hitro odvijanje vrne nazaj v njen prvotni položaj.

Namestite ščitnik za telo (20) na bok med svoje telo in orodje.

Ko nosite ramenski pas, pazite, da bo blazinica nameščena na ramo za večje udobje pri nošenju.

Premikanje nosilnega ušesa

Za motek/trizobo rezilo in višinski ob-vejevalnik/škarje za živo mejo vedno namestite uho za ramenski pas v ustrezni položaj.

Nosilno uho (A 6) lahko premaknete, da se teža orodja bolje porazdeli.

1. Odvijte vijak (48) na ušesu (6) ramenskega pasu s pomočjo šesterorobega ključa (21) iz prostora za shranjevanje (A 31).

2. Potisnite uho (6) na primerno mesto.

3. Znova privijte vijak (48).

Za delovanje z obrezovalnikom/trizobim rezilom:

Ko je orodje pritrjeno na ramenski pas, brez dotikanja z roko

① motek za nit narahlo položite na tla.
② rezilo uravnotežite pribl. 20 cm od tal.

1. Odvijte vijak (48) na ušesu ramenskega pasu s pomočjo šesterorobega ključa (22) in ga spet samo narahlo privijte.
2. Uravnotežite orodje, odvisno od rezal-nega mehanizma, po zgoraj navedenih merilih, tako da premikate uho (6) po cevi (4).
3. Zategnite vijak (48), ko je orodje v želenem položaju.

Montaža trizobega rezila

Ko uporabljate trizobo re- zilo, morate uporabljati šči- tnik brez podaljška. (Glejte poglavje: „Odstranjevanje/ montaža podaljška ščitnika“)

1. Odstranite akumulatorske baterije.
2. Položite orodje na tla in pazite, da bo trdno ležalo.
3. S šesterorobim ključem (22) blokirajte sprejemno vreteno (52), kot kaže slika.
4. Namestite trizobo rezilo na sprejemno vreteno (52). Rezilo je obojestransko uporabno.

5. Pritrdite rezilo s tanjšo podložko (53), vzmetno podložko (54) in matico (55).
   Namestite matico (55) v vzmetno podložko (54), kot kaže slika.
   Za pritrditev uporabite montažni ključ (23).

6. Odstranite šesterorobi ključ (22)!

Demontaža poteka v obratnem vrstnem redu.

Namestitev motka

Če uporabljate motek za nit, mora biti nameščen ščitnik s podaljškom. (Glejte poglavje: „Odstranjevanje/montaža podaljška ščitnika“)

Ne zamenjajte nekovinskih niti glave motka s kovinskimi nitmi! Nevarnost poškodb!

1. Odstranite akumulatorske baterije.
2. Položite orodje na tla in pazite, da bo trdno ležalo.
3. S šesterorobim ključem (22) blokirajte

SI

sprejemno vreteno (52), kot kaže slika.

1. Tanjšo podložko (53) namestite na sprejemno vreteno (52).
2. Rezalno glavo (17) privijte v levo na sprejemno vreteno (52).

1. Delujoče orodje držite nad travnato površino in rezalno glavo nekajkrat rahlo pritisnite ob tla. Pri tem se nit podaljša.
2. Rezilo za skrajšanje niti (A 15) na podaljšek ščitnik (A 16) skrajša nit na pravilno dolžino.

Če niti ni mogoče podaljšati:

• Izklopite orodje.
• Pritisnite vložek motka do prislona in močno potegnite za konca niti.

Če konca niti nista vidna:

- Zamenjajte motek za nit (glejte poglavje „Menjava motka“).

Pozor! Ostanki niti lahko odletijo in povzročijo telesne poškodbe.

Vklop in izklop

Orodje ima osrednje stikalo za vklop in izklop (28).

Ko orodja 2 minuti ne uporabljate, se samodejno izklopi in ga morate pred ponovno uporabo znova vklopiti z os-rednjim stikalom za vklop in izklop (28).

Takoj ko odstranite akumulatorsko baterijo, se orodje prav tako sa-modejno izklopi.

Ni nujno, da mora biti stanje na- polnjenosti vstavljenih akumulatorjev identično. Vendar se izdelek ne zažene, če je eden od obeh akumu- latorjev prazen.

Poskrbite za stabilnost in orodje dobro držite z obema rokama proč od telesa. Preden vklopite orodje, preverite, da se ne dotika nobenih predmetov.

1. Vklopite orodje s stikalom za vklop in izklop (28). Prikaz napolnjenosti (27) sveti, dokler je orodje vklopljeno.
2. Za zagon držite varnostno stikalo (29) pritisnjeno in istočasno pritisnite stikalo za vklop in izklop (30). Škarje za živo mejo delujejo z najvišjo hitrostjo. Varnostno stikalo (29) lahko znova spustite.
3. Za izklop spet izpustite stikalo za zagon (30).
4. Izklopite orodje s stikalom za vklop in izklop (28).

Delo s škarjami za živo mejo

Pri rezanju pazite, da se ne dotaknete predmetov, npr. žičnath ograj ali opor za rastline. Nosilec rezila bi se lahko poškodoval.

• Med delom s škarjami za živo mejo nosite zaščitna očala, da preprečite poškodbe oči.
• Orodje vedno trdno držite z obema rokama, z eno roko na zadnjem ročaju in z drugo roko na prednjem okroglem

ročaju (A 5). Palca in prsti morajo ročaja trdno objemati.

• Preverite, ali je ramenski pas ( A 19) nameščen v udobnem položaju, ki vam bo olajšal držanje škarij za živo mejo.
• Če trdi predmeti zablokirajo rezilo, orodje takoj izklopite, izvlecite omrežni vtič ali odstranite akumulatorsko baterijo iz orodja in nato odstranite predmet.
• Preprečite preobremenitev orodja med delom.

Delo z višinskim obvejevalnikom

Če se veriga zagozdi, ne poskušajte na silo izvleči višinskega obvejevalnika. Obstaja nevarnost poškodb. Ugasnite motor in uporabite vzhodno ročico ali klin, da sprostite višinski obvejevalnik.

• Veriga žage mora doseči najvišjo hitrost, preden začnete z žaganjem.
• Boljši nadzor nad orodjem boste imeli, če boste žagali s spodnjo stranjo meča (kjer orodje vleče verigo) in ne z zgornjo stranjo meča (kjer orodje potiska verigo).
• Med žaganjem ali po njem se veriga ne sme dotikati tal ali drugega predmeta.
• Pazite, da se veriga ne zagozdi v rez. Drevesno deblo se ne sme zlomiti ali odcepiti.
• Upoštevajte tudi varnostne ukrepe za preprečevanje povratnega udarca (glejte Varnostna opozorila).
• Odstranite veje, ki visijo navzdol, tako da zarežete nad vejo.
• Razvejane veje odrežite posamično.

Delo z motkom za nit

• Če je trava nizka, držite orodje pod kotom pribl. 30° ter ga enakomerno pre-mikajte v levo in desno s polkrožnimi gibi.
• Rezultati košnje so najboljši, će višina trave ne presega 15 cm. Če je trava višja, priporočamo košnjo v več korakih.
• Pri košnji okoli dreves, stebrov ograje ali drugih ovir počasi pomikajte orodje okoli ovire ter kosite le s konicama niti.
• Preprečite stik s trdimi ovirami (ka-mni, zidovi, ograjami ipd.). Nit se v takšnem primeru hitro obrabi. Ščitnik orodja uporabljajte za pomoč, da bo-ste orodje držali v zadostnem razmiku od ovir.

Pozor! Rezalne glave med delovanjem ne odlagajte na tla!

Pri delu vedno nosite ramenski pas in primerna zaščitna oblačila. Uporabljajte zaščitna očala, zaščito za sluh in zaščitno čelado.

Pazite, da bo rezilo pravilno nameščeno. Zamenjajte poškodovano ali topo orodje. Nevarnost poškodb.

Z rezilom obdelujte samo prazne in ravne površine. Skrbno preglejte površino, ki jo želite rezati, in odstranite vse tujke. Pazite, da ne udarite ob kamne, kovinske dele ali druge ovire. Rezilo bi se lahko poškodovalo in obstaja nevarnost povratnega udarca.

SI

• Med delom držite rezalno glavo nad tlemi in počasi pomikajte orodje kot nitno kosilnico v enakomernem loku sem ter tja.
• Rezalne glave ne držite poševno.
• Orodja ne uporabljajte za rezanje divjih poganjkov in podrasti.
• Redno pregledujte rezilo glede poškodb in zamenjajte poškodovana rezila.

Odlaganje orodja

• Orodje odložite tako, da na tla najprej položite ohišje motorja.
• Rezalni mehanizem (A1/11/12/17) odložite na tla, ne da bi nanj pritiskali.
• Izogibajte se statičnemu pritiskanju na rezalni mehanizem (A 1/11/12/17).

Tehnike rezanja s škarjami za živo mejo

• Debele veje najprej izrežite s škarjami za veje.
• Obojestransko rezilo omogoča rezanje v obe smeri ali nihanje z ene strani na drugo.
• Pri navpičnem rezanju premikajte škarje za živo mejo enakomerno naprej ali v loku gor in dol.
• Pri vodoravnem rezanju premikajte škarje za živo mejo srpasto k robu žive meje, da tako odrezane veje padajo po tleh.
• Če želite ohraniti dolgo ravno linijo je priporočljivo, da napnete vrv.

Rezanje živih mej:

Priporočeno je, da režete živo mejo v obliki, podobni trapezu, ker s tem preprečite ogolitev spodnjih vej. To ustreza naravnemu rastju rastlin in omogoči živi meji optimalno uspevanje. Pri rezanju skrajšate nov letni prirastek. Tako se oblikuje gosta razvejitev in dobra zaščita pred pogledom.

1. Najprej porežite strani žive meje. Pri tem premikajte škarje za živo mej o v smeri rasti od spodaj navzgor. Če režete od zgoraj dol, se tanke veje premikajo navzven, zaradi česar lahko nastanejo tanka mesta ali luknje.
2. Nato zgornji rob porežite poljubno ravno, strehasto ali okroglo.
3. Že mlado rastlino porežite v želeno obliko. Glavni poganjek naj ostane nepoškodovan, dokler živa meja ne doseže načrtovane višine. Ostale poganjke odrežite na polovico.

Negovanje prosto rastočih živih mej:

Prosto rastoče žive meje pri rezanju ne oblikujemo, vendar morajo biti redno negovane, da živa meja ne zrase previsoko.

Tehnike rezanja z višinskim obvejevalnikom

Vedno bodite pozorni na ne- varnost povratnega udarca in vej, ki padajo na tla ali ležijo na tleh.

- Žaganje manjših vej:

Naslonite naležno površino žage na vejo, da se izognete povratnim gibom žage na začetku reza. Z rahlim pritiskom vodite žago skozi vejo od zgoraj navzdol.

Bodite pozorni, da se lahko veja predčasno prelomi, će ste podcenili njeno velikost in težo.

- Žaganje večjih vej:

Za boljši nadzor pri žaganju večjih vej najprej opravite razbremenitveni rez. V ta namen najprej zarežite v spodnjo tretjino veje (z zgornjo stranjo meča) (a). Nato žagajte od zgoraj navzdol (s spodnjo stranjo meča) do prvega reza (b).

- Žaganje po kosih:

Velike in dolge veje žagajte po kosih, da boste imeli nadzor nad mestom padca.

• Najprej odžagajte spodnje veje na drevesu, da olajšate padanje odžaganih vej.
• Po zaključku reza se teža žage za uporabnika v hipu poveča, ker žaga ni več podprta z vejo. Obstaja nevarnost izgube nadzora nad orodjem.
• Žago vlecite iz reza le, ko je veriga v pogonu, da preprečite zagozdenje.
• Ne žagajte s konico rezalnega mehanizma.
• Ne žagajte v odebeljeni nastavek veje, ker se tako rana na drevesu slabše celi.

Varno delo

• Višinskega obvejevalnika ne uporabljajte, će stojite na lestvi ali na nestabilni podlagi.
• Ne lotevajte se nepremišljenih rezov. S tem lahko ogrozite sebe in druge.
• Otroke nadzorujte, da se ne bodo igrali z orodjem.
• Dolgotrajnejša uporaba orodja lahko zaradi tresljajev povzroči motnje pri prekrvavitvi rok. Čas uporabe lahko podaljšate z uporabo ustreznih rokavic ali rednimi premori med delom. Upoštevajte, da nagnjenost k slabi prekrvavitvi, nizke zunanje temperature ali velik napor med delom skrajšujejo priporočeni čas uporabe.
• Z višinskim obvejevalnikom/škarjami za živo mejo upoštevajte predpisani največji delovni kot 60°, ki zagotavlja varno delo.
• Na strmini vedno stojte nad vejo, ki jo žagate, ali ob strani veje.
• Orodje držite čim bližje telesu. Tako boste imeli najboljše ravnotežje.

Vzdrževanje in čiščenje

Opozorilo! Nevarnost telesnih poškodb zaradi gibljivih, nevarnih delov!

Popravila in vzdrževalna dela, ki niso opisana v teh navodilih, naj opravi naš servisni center. Uporabljajte le originalne dele.

Pred čiščenjem in vzdrževanjem odstranite akumulatorske baterije iz orodja.

Kadar prijemate rezilo, verigo in nosilec rezila, nosite rokavice.

SI

Sledeča vzdrževalna in čistilna dela opravljajte redno. S tem je zagotovljena dolga in zanesljiva uporaba.

• Pred vsakokratno uporabo preglejte škarje za živo mejo glede očitnih po-manjkljivosti kot so zrahljani, obrabljeni ali poškodovani deli. Preverite, će so vijaki na rezilih dobro priviti.
• Ne režite s topimi ali obrabljenimi rezili, ker bi s tem preobremenili motor in menjalnik Vaše naprave.
• Preverite pokrove in zaščitne naprave, da ti niso poškodovani in da se fiksno prilegajo. Po potrebi jih zamenjajte.

Čiščenje

Pred čiščenjem odstranite akumulatorske baterije iz orodja.

• Po vsaki uporabi očistite orodje. Ohišje motorja očistite z vlažno krpo ali s ščetko. Orodja ni dovoljeno škropiti z vodo ali ga dajati v vodo.
• Prezračevalne reže orodja naj bodo čiste. Za čiščenje uporabljajte vlažno krpo ali ščetko.
• Ne uporabljajte čistil oziroma topil. Z njimi lahko orodje nepopravljivo poškodujete. Kemikalije lahko načnejo plastične dele orodja.
• Poskrbite, da bo orodje vedno čisto.

Po vsaki uporabi orodja

• očistite rezilo (z naoljeno krpo),
• nosilec rezila naoljite z ustrezno

posodo za olje ali razpršilom.

Vzdrževalni intervali

Redno opravljajte vzdrževalna dela, navedena v spodnji preglednici. Z rednim vzdrževanjem orodja boste podaljšali življenjsko dobo orodja. Poleg tega boste zagotovili optimalno zmogljivost rezanja in preprečili nesreče.

Tabela vzdrževalnih intervalov

Komponenta orodja Poseg		Pred vsako uporabo	Po 10 urah delovanja
Celotno orodje	Preverite stanje in po potrebi zamenja- jte poškodovane dele.	√
Zategnite dostopne vijake in	matice.	√
Zobnik Preverjanje, po potrebi menjava		√
Veriga	preverjanje, mazanje, po potrebi ostrenje ali menjava	√
Meč preverjanje, obračanje, čiščenje, mazanje		√	√
Rezalna glava Preverjanje pravilne namestitve		√
Mazanje gonila			√

Ostrenje rezalnih zob

Brušenje verige prepustite strokovnjaku ali upoštevajte navodila za uporabo brusilnika verige. Za brušenje verige je potrebne nekaj vaje. Če ste v dvomih, zamenjajte verigo.

Menjava verige

Nove verige nikoli ne pritrdite na obrabljene zobe ali na poškodovan ali obrabljen meč.

1. Izklopite orodje in odstranite akumulatorske baterije.
2. Odvijte matico (D 34) in odstranite pokrov verižnika (D 33).
3. Odstranite staro verigo (A 1).

Montaža in napenjanje nove verige žage je opisano v poglavju »Montaža – napenjanje verige žage«.

Vzdrževanje meča

Po vsakih 8–10 urah dela morate obrniti meč, da zagotovite enakomerno obrabo (glejte poglavje „Vzdrževanje in čiščenje – obračanje meča“).

1. Izklopite orodje in odstranite akumulatorske baterije iz orodja.
2. Odstranite pokrov verižnika (D 33), verigo (D 1) in meč (35).
3. Preverite, ali je meč (D 35) obrabljen. Odstranite srh in s ploščato pilo zgladite vodilne površine.
4. Očistite šobe za olje (D 61), da zagotovite nemoteno samodejno mazanje verige med delovanjem.
5. Namestite meč, verigo in pokrov verižnika ter znova napnite verigo (glejte poglavje „Montaža“).

Obračanje meča

1. Izklopite orodje in odstranite akumulatorske baterije.
2. Odvijte matico (34) in odstranite pokrov verižnika (33).
3. Odstranite verigo (1) in meč (35).
4. Enkrat obrnite meč (28) okoli njegove vodoravne osi.
5. Namestite verigo (1) v utor na meču. Namestite verigo (1) okoli zobnika (36).
6. Namestite meč (35) in verigo (1) na vodilni vijak (37). Meč je pravilno nameščen, ko zatič desno pod vodilnim vijakom (37) nalega v spodnjo okroglo luknjo na meču. Običajno je, da je veriga (1) povešena.
7. Prednapnite verigo (1), tako da vijak (38) za napenjanje verige vrtite v desno. Glejte tudi poglavje »Napenjanje verige žage«.
8. Namestite pokrov verižnika (33). Zategnite matico (34) na pokrovu verižnika.

Menjava motka

1. Odstranite akumulatorske baterije.
2. Položite orodje na tla in pazite, da bo trdno ležalo.
3. Blokirajte sprejemno vreteno (L 52), kot kaže slika, pri čemer uporabite šesterorobi ključ (L 22).
   Rezalno glavo (17) v desno odvijte s sprejemnega vretena (L 52).
4. Odprite rezalno glavo (17), tako da zaskočno zapiralo (56) na obeh straneh rezalne glave (17) močno potisnete navznoter in odstranite pokrov rezalne glave.
5. Vstavite novi motek (57) v pokrov rezalne glave (17) in speljite oba konca niti skozi luknjici za rezalno nit (58). Pri tem izvlecite oba konca niti iz utorov (N 60) na motku.
6. Položite motek (57) v pokrov rezalne

SI

glave (17) in spet združite pokrov in spodnji del.

1. Rezalno glavo (17) spet privijte v levo na sprejemno vreteno (L 52). Odstra-nite šesterorobi ključ (L 22).
2. Nit prirežite na pribl. 15 cm.

Brušenje rezila za skrajšanje niti

Orodja v nobenem primeru ne uporabljajte brez rezila za skrajšanje niti ali će je to v okvari. Nevarnost poškodb. Če je rezilo za skrajšanje niti poškodovano, se nujno obrnite na naš servisni center.

Nosite zaščitne rokavice, da pre-prečite nevarnost ureznin.

1. Izklopite motor in odstranite akumulatorske baterije.
2. Odvijte rezilo za skrajšanje niti (15) s podaljšek ščitnik (16).
3. Pritrdite rezilo za skrajšanje niti (15) v primež in naostrite rezilo s plosko pilo. Ostrite previdno in vedno le v eni smeri.
4. Privijte rezilo za skrajšanje niti (15) nazaj na podaljšek ščitnik (16).

Navijanje vrvi na motek

Namesto novega motka lahko v specializiranih trgovinah kupite najlonsko nit debeline 1,8–2,0 mm in dolžine 5 m in jo sami navijete na motek.

1. Nit prepognite na sredini in namestite sredino niti v utor (59) motka (17). Navijte oba konca v smeri puščice 🚫, ki je prikazana na zgornji strani motka.

2. Nato konca niti zataknite v utora (60) na motku (17).

Mazanje gonila

Po pribl. 10 urah delovanja je treba gonilo nastavkov namazati.

Škarje za živo mejo/višinski obve-jevalnik

1. Uporabite mazalni nastavek (62), da s pištolo za nanašanje masti v ohišje go- nila vtisnete do 5 g običajne mazalne masti.

Obrezovalnik/motorna kosa

1. Odvijte vijak (63) na gonilu.
2. V mazalko na ohišju gonila iztisnite do 5 g običajnega maziva.
3. Gonilo spet zaprite z vijakom (63).

Shranjevanje

Pred skladiščenjem izvedite čistilna in vzdrževalna dela.

• Orodje shranjujte na suhem mestu z nameščenim transportnim varovalom (A 9/10) in izven dosega otrok. Orodje shranjujte v ležečem položaju oz. ga zavarujte pred padci.
• Trizobo rezilo (A 12) shranjujte s pri-loženim transportnim varovalom (A 13).
• Orodje lahko shranite tako, da ga obesite na spodnjo stran motorne enote.
• Če orodja dolgo ne uporabljate (6–8 tednov), izpraznite posodo za olje.
• Preden orodje shranite, ga skupaj s priborom skrbno očistite.

• Orodje hranite na suhem in pred prahom zaščitenem mestu izven dosega otrok.

• Orodja ne zavijajte v plastične vrečke, saj se lahko tvori kondenzacijska vlaga in plesen.

• Orodja ne odlagajte na ščitnik.

Transport

Orodja ne transportirajte, če je vklopljeno! Nevarnost poškodb!

• Med prenašanjem vedno uporabljajte ščitnik (A 9/10/13).
• Orodje nosite z obema rokama, tako da je rezalni mehanizem obrnjen nazaj. Z eno roko držite za zadnji ročaj in z drugo za sprednji okrogli ročaj (A 5).

Električne naprave ne spadajo med gospodinjske odpadke.

Orodje oddajte v reciklažo. Uporabljene plastične in kovinske dele lahko ločite glede na material in jih oddate v reciklažo. O tem se lahko dodatno pozanimate pri našem servisnem centru.

Nadomestni deli

Nadomestni deli in pribor so na voljo na spletni strani www.grizzly-service.eu

Če imate težave s postopkom naročanja, uporabite obrazec za stik. Če imate dodatna vprašanja, se obrnite na »Service-Center« (glejte stran 35).

	Položaj številke		Opis	Številka naloga
A 5 54 Okrogli ročaj, prednji ročaj 91105369
A 7 53 Ščitnik noge 91105360
A 11 86-88	Nosilec rezila		91105361
A 12	68 Trizobo rezilo		13800228
A 17+K 57	77	Motek	91105364
A 19	59	Ramenski pas	76107507
A 1	98	Veriga	30091329
D 35	97 Meč	91103375
A 9	99	Transportno varovalo, veriga	91104368

Odkrivanje napak

Težava Možen	vzrok Odpravljanje napak
Orodje se ne zažene	Akumulatorska baterija (A 25) je prazna	Napolnite akumulatorsko baterijo (upoštevajte ločena navodila za akumulatorsko baterijo in polnilnik)
	Akumulatorska baterija (A 25) ni vstavljena	Namestite akumulatorsko baterijo (upoštevajte ločena navodila za akumulatorsko baterijo in polnilnik)
	Stikalo za vklop in izklop (A 28) je v okvari	Popravilo naj opravi servisni center
	Motor je v okvari
Orodje deluje s prekinitvami	Notranji kontakt je zrahljan	Popravilo naj opravi servisni center
	Stikalo za vklop in izklop (A 28) je v okvari
Rezila se segrevajo	Nosilec rezila (A 11) je razpokan	Preverite ali zamenjajte nosilec rezila (A 11) (servisni center)
	Preveč trenja, ker orodje ni zadostno namazano	Naoljite nosilec rezila (A 11)
Žaga slabo teče, veriga odskakuje	Veriga je premalo napeta Preverite napetost verige
Veriga se segreva, med žaganjem nastaja dim, barva vodila se spreminja	Premalo olja za verigo	Preverite raven olja in po potrebi do- lijte olje za verigo, preverite sistem za samodejno dovajanje olja in po potre- bi očistite kanal za izpust olja ali dajte orodje v popravilo na pooblaščeni servis
Slaba zmogli- vost pri žaganju	Veriga (A 1)/nosilec rezila (A 11)/trizobo rezilo (A 12) je topo	Naostrite ali zamenjajte verigo/ naostrite ali zamenjajte nosilec rezila/ trizobo rezilo zamenjajte (servisni center)
	Veriga je premalo napeta Preverite napetost verige
	Motek je prazen Zamenjajte motek

1. S tem garancijskim listom «Grizzly Tools GmbH & Co. KG, Stockstädter Straße 20, 63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izde-lavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemlju Republike Slovenije.
3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.
4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.
5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.
6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.
7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, će se ni držal priloženih navodil za sestavo in uporabo izdelka ali će je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.
8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

SI

Obsah

Úvod....38

SI					Prevod originalneizjave o skladnosti CE
S tem potrjujemo, daZáhradné akumulátorové kombinované náradieserije PGKGA 40-Li A1Serijska številka 202001000001 - 202001021012ustreza veljavnim verzijam zadevnih smernic Evropske unije:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Za zagotavljanje skladnosti so bile navedene sledeče usklajene norme, kot tudi nacionalne norme in določila:
EN 60745-1:2009/A11:2010 • EN 60335-1:2012/A13:2017 • EN 62321-3-1:2014EN ISO 11806-1:2011 • EN ISO 11680-1:2011 • EN 55014-2:2015EN 55014-1:2017 • EN ISO 10517:2019 • EN 50636-2-91:2014EN 62233:2008
Dodatno je potrijena skladnost smernice o emisijah hrupa 2000/14/EC:Nivo zvočne moči
	Škarje za živo mejo	Višinski obvejevalnik	Obrezovalnik	Motorna kosa
garantiran:	106 dB(A) 96 dB(A)
izmerjen:	100,9 dB(A) 101,5	dB(A) 93,6 dB(A)	93,6 dB(A)
Naveden postopek ocenitve konformnosti ustrezen dodatku VI/ 2000/14/ECCertifikačn orgán: NB 0036, TÜV SÜD Industrie Service GmbH,Westendstraße 199, 80686 München, NemčijaČíslo certifikát vzorky daného typu výrobku: M6A 036607 0607 Rev.00
Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, 15.02.2020Germany

* Zgoraj opisani predmet izjave izpolnjuje predpise direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junija 2011 o omejevanju uporabe določenih nevarnih snovi v električni in elektronski opremi
