PKGA 40-Li A1 - Unkategorisiert PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Garten-Akku-Kombigerät
Modell	PKGA 40-Li A1
Marke	Parkside
Spannung	40 V ⎓ (2 × 20 V)
Leerlaufdrehzahl Motor	7500 min⁻¹
Gewicht Motoreinheit	2,4 kg
Gewicht betriebsbereit (Heckenschere)	ca. 5,0 kg
Gewicht betriebsbereit (Hochentaster)	ca. 4,6 kg
Gewicht betriebsbereit (Trimmer)	ca. 4,4 kg
Gewicht betriebsbereit (Freischneider)	ca. 4,5 kg
Heckenschere – Schnittlänge	410 mm
Heckenschere – Leerlaufdrehzahl	1200 min⁻¹
Hochentaster – Schwert	Oregon 8" (080SDEA318)
Hochentaster – Kette	Oregon 8" (91P033X)
Hochentaster – Kettengeschwindigkeit	10 m/s
Hochentaster – Öltankvolumen	120 cm³ (120 ml)
Trimmer – Schnittkreis (Spule)	30 cm (300 mm)
Trimmer – Fadenstärke	1,8 – 2,0 mm
Freischneider – Schnittkreis (3-Zahn-Messer)	25 cm
Schalldruckpegel (Heckenschere)	86,3 dB(A), LpA
Schallleistungspegel garantiert (Heckenschere)	106 dB(A)
Vibration Handgriff (Heckenschere)	3,690 m/s², K=1,5 m/s²
Akku-Kompatibilität	PAP 20 A1, PAP 20 A2, PAP 20 A3 (Parkside X 20 V TEAM)
Ladegerät-Kompatibilität	PLG 20 A1, PLG 20 A3, PDSLG 20 A1
Schutzart	IPX0
Garantie	3 Jahre ab Kaufdatum
Service-Center (DE)	Tel. [phone], E-Mail: [e-mail]

Häufig gestellte Fragen - PKGA 40-Li A1 PARKSIDE

Welche Akkus sind für das Parkside PKGA 40-Li A1 geeignet?

Das Gerät arbeitet mit zwei 20-V-Akkus der Parkside X 20 V TEAM-Serie. Geeignet sind die Modelle PAP 20 A1, PAP 20 A2 und PAP 20 A3. Zum Laden verwenden Sie die Ladegeräte PLG 20 A1, PLG 20 A3 oder PDSLG 20 A1.

Wie montiere ich den vorderen Rohrschaft?

Entfernen Sie die Schutzkappe, lösen Sie die Flügelschraube (3) und ziehen Sie die Verriegelung (8) nach außen. Schieben Sie den Rohrschaft auf das Gerätegehäuse, rasten Sie die Verriegelung ein und fixieren Sie den Rohrschaft mit der Flügelschraube (3). Ziehen Sie diese nur handfest an.

Wie spanne ich die Sägekette richtig?

Die Sägekette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuhten Hand ganz herumziehen lässt. Bei 9 N Zugkraft (ca. 1 kg) darf der Abstand zwischen Kette und Schwert maximal 2 mm betragen. Spannen Sie die Kette nicht im heißen Zustand.

Kann ich das Gerät bei Regen nutzen?

Nein. Das Gerät ist nicht für Regen oder feuchte Umgebung zugelassen. Die Schutzart beträgt IPX0. Es besteht Lebensgefahr durch Stromschlag. Benutzen Sie das Gerät nur bei trockenem Wetter.

Wie wechsle ich die Spule beim Trimmer?

Entfernen Sie die Akkus, blockieren Sie die Aufnahmespindel mit dem Innensechskantschlüssel (SW 5 mm), schrauben Sie die Spulenkapsel gegen den Uhrzeigersinn ab, öffnen Sie den Klickverschluss und legen Sie die neue Spule ein. Führen Sie die Fadenenden durch die Ösen und schrauben Sie die Kapsel wieder auf.

Warum schaltet sich das Gerät nach 2 Minuten aus?

Das Gerät verfügt über eine Automatik-Abschaltung bei Nichtverwendung nach 2 Minuten. Schalten Sie es dann über den Ein-/Ausschalter (28) wieder ein. Auch bei Entnahme eines Akkus schaltet es sich automatisch aus.

Welches Öl soll ich für die Kettenschmierung verwenden?

Verwenden Sie Bio-Öl mit Zusätzen zur Reibungsminderung oder alternativ handelsübliches Kettenschmieröl mit geringem Haftzusatz. Füllen Sie den Öltank (120 ml) nach, sobald die MIN-Markierung erreicht ist. Entleeren Sie den Tank bei längerer Nichtnutzung (6–8 Wochen).

Wie oft muss das Getriebe geschmiert werden?

Nach ca. 10 Betriebsstunden sollten Sie das Getriebe der Aufsätze schmieren. Beim Hochentaster drücken Sie bis zu 5 g Fett über den Schmiernippel, beim Trimmer/Freischneider über die Schmieröffnung nach Lösen der Schraube (63).

Was ist beim Transport zu beachten?

Transportieren Sie das Gerät niemals im laufenden Zustand. Montieren Sie immer die Transportschutzabdeckungen (für Sägekette, Messerbalken, 3-Zahn-Messer). Tragen Sie das Gerät mit zwei Händen, die Schneideeinrichtung von Ihrem Körper weg gerichtet.

Wo finde ich Ersatzteile und Zubehör?

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu. Bei Bestellproblemen nutzen Sie das Kontaktformular. Für weitere Fragen wenden Sie sich an das Service-Center (siehe Betriebsanleitung). Die Teilenummern entnehmen Sie der Explosionszeichnung.

BEDIENUNGSANLEITUNG PKGA 40-Li A1 PARKSIDE

Garten-Akku-Kombigerät

Originalbetriebsanleitung

SI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20, 63762 Großostheim, Germany

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NĚMECKO

www.grizzly-service.eu

Náhradní díly

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NEMECKO

www.grizzly-service.eu

Allgemeine Beschreibung .....103

Lieferumfang....103

Übersicht 104

Sicherheitsfunktionen 105

Funktionsbeschreibung......105

Technische Daten......105

Sicherheitshinweise......106

Bildzeichen in der Betriebsanleitung 107

Symbole auf dem Gerät....107

Allgemeine Sicherheitshinweise .....108

Allgemeine Sicherheitshinweise für Elektrowerkzeuge....109

Sicherheitshinweise für Heckenscheren ....112

Sicherheitshinweise für Kettensägen 114

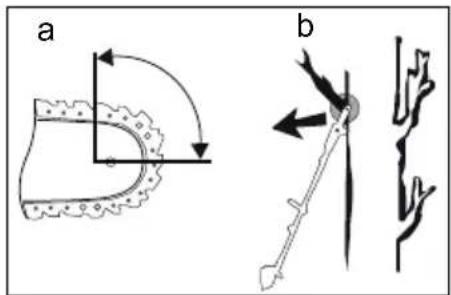

Ursachen und Vermeidung eines Rückschlags bei Hochentastern .....115

Sicherheitshinweise für Rasentrimmer und Rasenkantenschneider .....116

Freischneider - Ursachen und Vermeidung eines Rückschlags

beim 3-Zahn-Messer....118

Zusätzliche Sicherheitshinweise .....119

Montage 119

Akku entnehmen/einsetzen .....120

Vorderen Rohrschaft montieren.....120

Rundgriff montieren ....120

Sägekette montieren....120

Sägekette spannen....121

Schutzabdeckung montieren......122

Verlängerung der Schutzabdeckung abnehmen/montieren ....122

Inbetriebnahme ....122

Kettenschmierung 122

Ausschwenken des Messerbalkens .123

Ausschwenken des Hochentasters ..123

Tragegeschirr anlegen 123

Trageöse verschieben 124

3-Zahn-Messer montieren .....125

Spule montieren....125

Faden verlängern....125

Ein- und Ausschalten....126

Arbeiten mit der Heckenschere .....126

Arbeiten mit dem Hochentaster .....127

Arbeiten mit der Fadenspule......127

Arbeiten mit dem 3-Zahn-Messer .... 127

Gerät ablegen 128

Schnitttechniken mit der Heckenschere ....128

Schnitttechniken mit dem Hochentaster ....128

Sicheres Arbeiten ......129

Wartung und Reinigung .....130

Reinigung 130

Wartungsintervalle 131

Tabelle Wartungsintervalle .....131

Schneidzähne schärfen....131

Sägekette wechseln....131

Schwert warten....131

Schwert drehen....132

Spule wechseln....132

Fadenabschneider schärfen......132

Fadenspule aufwickeln......133

Getriebe schmieren 133

Lagerung 133

Transport 134

Entsorgung/Umweltschutz......134

Garantie 134

Reparatur-Service ....135

Ersatzteile/Zubehör ......136

Fehlersuche....137

Original

EG-Konformitätserklärung ..... 141

Explosionszeichnung...... 142/143

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät Restmengen von Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist mit Heckenscheren-Aufsatz für das Schneiden und Trimmen von Hecken, Büschen und Ziersträuchern geeignet. Der Hochentaster-Aufsatz ist für das Schneiden größerer Zweige und Äste bestimmt. Der Aufsatz für Trimmer und 3-Zahn-Messer ist für Mährarbeiten von Gras in Gärten, entlang von Beeträndern und um Bäume oder Zaunpfähle und leichtem Gestrüpp geeignet. Das Gerät ist für den Gebrauch im häuslichen Bereich bestimmt.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Bei gewerblichem Einsatz erlischt die Garantie. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Lokale Vorschriften können die Altersbeschränkung für den Anwender festlegen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Das Gerät ist Teil der Serie Parkside X 20 V TEAM und kann mit Akkus der Parkside X 20 V TEAM Serie betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Serie Parkside X 20 V TEAM geladen werden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

• Motoreinheit
• Heckenscheren-Aufsatz mit Schutzabdeckung
• Hochentaster-Aufsatz mit Schutzabdeckung
• Trimmer-Aufsatz mit Spule und 3-Zahn-Messer

DEATCH

• Tragegeschirr
• Rundgriff
• 2 x Innensechskantschlüssel (SW 4 mm, SW 5 mm)
• Montageschlüssel (SW 10 mm, SW 19 mm)
• Kreuzschlitz-/Schlitzschraubendreher (beidseitig verwendbar)
• Ölflasche
• Montagematerial
• Betriebsanleitung

Akku und Ladegerät sind nicht im Lieferumfang enthalten.

Übersicht

1 Sägekette

2 vorderer Rohrschaft

3 Flügelschraube

4 Rohrschaft am Gerätegehäuse

5 Rundgriff, vorderer Handgriff

6 Trageöse

7 Beinschutz

8 Verriegelung, Rohrschaft

9 Transportschutz, Sägekette

10 Transportschutz, Messerbalken

11 Messerbalken

12 3-Zahn-Messer

13 Transportschutz, 3-Zahn-Messer

14 Schutzabdeckung

15 Fadenabschneider

16 Verlängerung, Schutzabdeckung

17 Spulenkapsel

18 Sägekettenöl

19 Tragegeschirr

20 Körperschutz

21 Innensechskantschlüssel (SW 4 mm)

22 Innensechskantschlüssel (SW 5 mm)

23 Montageschlüssel (SW 10 mm + 19 mm)

24 Kreuzschlitzschraubendreher
25 Akku
26 Ladegerät
27 Ladezustandsanzeige
28 Ein-/Ausschalter
29 Sicherheitsschalter
30 Startschalter
31 Aufbewahrung Innensechskantschlüssel

32 Innensechskantschraube, Rundgriff Montage

33 Kettenradabdeckung

34 Mutter, Kettenradabdeckung

35 Schwert

36 Kettenritzel

37 Schienenbolzen

38 Schraube zum Kettenspannen

39 Öltank

40 „MIN“-Markierung,Ölstandsanzeige

41 Öltankkappe

42 Stellschraube, Ölzufluss

43 Handgriff, Verstellung Messerbalken

44 Sicherungshebel, Messerbalken

45 Rasthebel, Messerbalken

46 Verriegelung, Hochentaster

47 Lasche, Schnelllösevorrichtung

48 Schraube, Trageöse

49 Kreuzschlitzschrauben, Schutzabdeckung

50 Abdeckung, Schutzabdeckung

51 Schrauben, Abdeckung

52 Aufnahmespindel 53 Unterlegescheibe 54 Spannscheibe 55 Mutter

K 56 Klickverschluss 57 Spule 58 Fadenauslass-Öse

N 59 Kerbe, Spule 60 Nut, Spule

D 61 Öldurchlass

62 Schmiernippel, Hochentaster 63 Schraube, Getriebeschmierung

Sicherheitsfunktionen

A 29 Sicherheitsschalter Zum Einschalten des Gerätes muss die Einschaltspierre entriegelt werden.

30 Startschalter Bei Loslassen der Starttaste schaltet das Gerät sofort ab.

19 Tragegeschirr sorgt für eine gleichmäßige Last- verteilung auf Schulter, Rücken, Hüfte und Oberschenkel.

Funktionsbeschreibung

Das Gerät besitzt als Antrieb einen Elektromotor. Das Gerät ist ausgestattet mit einem Heckenscheren-Aufsatz (mit Sicherheitsmesserbalken), einem Hochentaster-Aufsatz (mit Schwert und Sägekette) und einem Trimmer-Aufsatz (mit Fadenspule oder 3-Zahn-Messer). Zum Schutz des Anwenders kann das Gerät nur mit gedrücktem Sicherheitsschalter betätigt werden.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Akku-Kombigerät ....PGKGA 40-Li A1 Motorspannung U .....40 V== (2 x 20 V) Leerlaufdrehzahl Motor n₀ .....7500 min¹ Schutzart.....IPXO Gewicht, Motoreinheit .....2,4 kg Gewicht (betriebsbereit) Hochentaster ..... ca. 4,6 kg Heckenschere ..... ca. 5,0 kg Trimmer..... ca. 4,4 kg Freischneider..... ca. 4,5 kg

Heckenschere

Schnittlänge .... 410 mm max. empfohlene Aststärke.... 15 mm Leerlaufdrehzahl n₀.... 1200 min⁻¹ Schnitte/Min .... 2400 Vibration am Handgriff (aₕ).... 3,690 m/s²; K= 1,5 m/s² Vibration am Rundgriff (aₕ).... 4,320 m/s²; K= 1,5 m/s² Schalldruckpegel (LₚA).... 86,3 dB(A); KₚA = 3 dB Schallleistungspegel (LWA) gemessen... 100,9 dB(A), KWA = 1,97 dB garantiert.... 106 dB(A)

Hochentaster

Schwert ....Oregon 8" 080SDEA318 Kette....Oregon 8" 91P033X Kettengeschwindigkeit v₀.....10 m/s Öltankvolumen .....120 cm³ / 120 ml Vibration am Handgriff (aₕ).....3,690 m/s²; K= 1,5 m/s² Vibration am Rundgriff (aₕ).....4,320 m/s²; K= 1,5 m/s² Schalldruckpegel (Lₚₐ).....87,1 dB(A); Kₚₐ = 3 dB Schallleistungspegel (LWA) gemessen...101,5 dB(A), KWA = 2,38 dB garantiert.....106 dB(A)

Trimmer

Schnittkreis, Spule ..... 30 cm / 300 mm

Fadenstärke....1,8 - 2,0 mm

Fadenlänge 5 m

Drehzahl, Spule n ....7000 min ^-1

Max. Drehzahl, Spule n _max ......13300 min ^-1

Vibration am Handgriff

(a_b) 3,690 m/s²; K=1,5 m/s²

Vibration am Rundgriff

(a_b) 4,320 m/s²; K=1,5 m/s²

Schalldruckpegel

(L_pA) 82 dB(A); K_pA = 3 dB

Schallleistungspegel (L _WA )

gemessen.....93,6 dB(A), K _WA = 2,24 dB

garantiert....96 dB(A)

Freischneider

Schnittkreis, 3-Zahn-Messer ..... 25 cm

Drehzahl, Messer n .....7300 min ^-1

Max. Drehzahl, Messer n_max ...10000 min ^-1

Vibration am Handgriff

(a_h) 3,690 m/s²; K=1,5 m/s²

Vibration am Rundgriff

(a_h) 4,320 m/s²; K=1,5 m/s²

Schalldruckpegel

(L_pA) 82 dB(A); K_pA = 3 dB

Schallleistungspegel (L _WA )

gemessen.....93,6 dB(A), K _WA = 2,24 dB

garantiert....96 dB(A)

Achtung! Eine aktuelle Liste der Akkukompatibilität finden Sie unter: www.lidl.de/akku

Dieses Gerät kann ausschließlich mit folgenden Akkus betrieben werden:

PAP 20 A1, PAP 20 A2, PAP 20 A3.

Dieses Akkus dürfen mit folgenden

Ladegeräten geladen werden: PLG 20 A1, PLG 20 A3, PDSLG 20 A1.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elek tro werk zeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Warnung:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elek tro werk zeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elek tro werk zeug verwendet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten.

Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von

Kindern durchgeführt werden. Das Gerät darf nicht von Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Personen mit unzureichendem Wissen oder Erfahrung benutzt werden.

Bildzeichen in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen mit Angaben zur Verhütung von Schäden

Tragen Sie schnittsichere Handschuhe.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Symbole auf dem Gerät

Dieses Gerät ist Teil des Parkside X 20 V TEAM.

Achtung!

Betriebsanleitung lesen!

Tragen Sie eine Schutzbrille!

Tragen Sie einen Gehör- schutz!

Tragen Sie einen Schutzhelm!

Tragen Sie schnittsichere Handschuhe.

Tragen Sie schnittsichere Arbeitskleidung.

Tragen Sie rutschfeste Sicherheitsschuhe.

Tragen Sie lange Haare nicht offen. Halten Sie Haare fern von sich bewegenden Teilen.

Umstehende Personen von dem Gerät fernhalten

Setzen Sie das Gerät nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden.

Lebensgefahr durch Strom- schlag!

Halten Sie sich, mindestens 10m von Überlandleitungen fern.

Achtung! Herabfallende Gegenstände, insbesondere beim Schnitt über Kopfhöhe

Achtung! Verletzungsgefahr durch laufende Messer

Gefahr durch weggeschleuderte Teile! Halten Sie andere Personen fern.

Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine.

Gefahr durch weggeschleuderte Teile! Halten Sie andere Personen fern.

DEATCH

Achtung! Heiße Oberfläche Es besteht Verbrennungs- gefahr.

Halten Sie einen Sicherheitsabstand von mind. 15 m zu Dritten ein.

Entfernen Sie den Akku vor Wartungsarbeiten.

Angabe des Schallleistungspegels L_WA in dB (Heckenscheren-Aufsatz)

Angabe des Schallleistungspegels L_WA in dB (Hochentaster-Aufsatz)

Angabe des Schalleistungspegels L_WA in dB (Trimmer und 3-Zahn-Messer)

Elektrogeräte gehören nicht in den Hausmüll.

Schnittlänge

Schwertlänge

Schnittkreis (Spule)

Schnittkreis (3-Zahn-Messer)

Ladezustandsanzeige

Ein-/Ausschalter

Drehrichtung Mutter Kettenradabdeckung

Kettenschmierung Drehrichtung Schraube

Laufrichtung Sägekette

Allgemeine Sicherheitshinweise

Bevor Sie mit dem Gerät arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit dem Gerät und lassen Sie sich Funktion, Wirkungsweise und Arbeitstechniken von einem erfahrenen Anwender oder Fachmann erklären. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäße Gebrauch des Gerätes kann zu schweren Verletzungen führen.

Bei Auftreten eines Unfalles oder einer Störung während des Betriebs schalten Sie das Gerät sofort aus und nehmen Sie einen Akku aus dem Gerät. Versorgen Sie Verletzungen sachgemäß oder suchen Sie einen Arzt auf. Lesen Sie zur Beseitigung von Störungen das Kapitel „Fehlersuche“ oder kontaktieren Sie unser Service-Center.

RESTRISIKEN

Auch wenn Sie dieses Elek tro werkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im

Zusammenhang mit der Bauweise und Ausführung dieses Elek tro werkzeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicher- heitshinweise und Anwei- sungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elek tro werk zeuge (mit Netzkabel) und auf akkubetriebene Elek tro werkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit:

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder

unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elek tro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek tro werkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elek trowerk zeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elek tro werkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz ausrüstung und immer eine Schutzbrille.

Das Tragen persönlicher Schutz- ausrüstung, wie rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder die Akkus anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektro werk zeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu

Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeuginunerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeugs: a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elek tro werl zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerk zeug, dessen Schalter

defekt ist. Ein Elek tro werkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie die Akkus, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elek tro werk zeuges.

d) Bewahren Sie die unbe- nutzten Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elek- trowerkzeugesindgefährlich, wenn sie von unerfahrenen Per- sonen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek tro werk zeugen. f) Halten Sie Schneidwerk-

zeuge scharf und sau- ber. Sorgfältig gepflegte

Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit.

Der Gebrauch von Elek tro werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elek tro werk zeuge

Der Gebrauch von anderen Ak- kus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie nicht benutzte Akkus fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der

Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus den Akkus austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen.

Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) Service

a) Lassen Sie Ihr Elektro- werk zeug nur von qualifi- ziertem Fachpersonal und nur mit Original-Ersatztei- len reparieren. Damit wird si- chergestellt, dass die Sicherheit des Elek tro werk zeuges erhalten bleibt.

Sicherheitshinweise für Heckenscheren

- DIESE HECKENSCHERE KANN ERNSTHAFTE VERLETZUNGEN VERURSACHEN! Lesen Sie sorgfältig die Anweisungen zum korrekten Umgang, zur Vorbereitung, zur Instandhaltung, zum Starten und Abstellen der Heckenschere. Machen Sie sich mit allen Stellteilen und der sachgerechten Benutzung der

Heckenschere vertraut.

• Vorsicht vor oberirdischen Stromleitungen.

- Der Gebrauch der Heckensche-re ist zu vermeiden, wenn sich Personen, vor allem Kinder, in der Nähe befinden.

- Berührt die Schneideinrichtung einen Fremdkörper oder sollten sich die Betriebsgeräusche verstärken oder die Heckenschere ungewöhnlich stark vibrieren, stellen Sie den Motor ab und lassen Sie die Heckenschere zum Stillstand kommen. Ziehen Sie den Netzstecker oder entfernen Sie die Akkus und ergreifen Sie folgende Maßnahmen:

- auf Schäden überprüfen; - auf lose Teile überprüfen und alle losen Teile befestigen; - beschädigte Teile gegen gleichwertige Teile austauschen oder reparieren lassen.

- Tragen Sie geeignete Kleidung! Tragen Sie keine weite Kleidung oder Schmuck, welcher von sich bewegenden Teilen erfasst werden kann. Es wird empfohlen, feste Handschuhe, rutschfeste Schuhe und Schutzbrille zu tragen.

- Warnung! Gehör- und Augenschutz tragen.

Betrieb

- Schalten Sie die Heckenschere aus und ziehen Sie den Netzstecker oder entfernen Sie die Akkus vor:

- Reinigung oder Beseitigung einer Blockierung;

- Überprüfung, Instandhaltung oder Arbeiten an der Heckenschere;

- Einstellung der Arbeitsposition der Schneideeinrichtung; - Wenn die Heckenschere unbeaufsichtigt bleibt.

- Stellen Sie immer sicher, dass sich die Heckenschere ordnungsgemäß in einer der vorgegebenen Arbeitspositionen befindet, bevor der Motor gestartet wird.

- Benutzen Sie die Heckenschere nicht mit einer defekten oder stark abgenutzten Schneideinrichtung.

- Um eine Brandgefahr zu vermindern, achten Sie darauf, dass der Motor frei von Ablagerungen, Laub oder austretendem Schmiermittel ist.

- Stellen Sie immer sicher, dass alle Griffe und Sicherheitseinrichtungen bei Gebrauch der Heckenschere angebaut sind. Versuchen Sie niemals, eine unvollständige Heckenschere oder eine mit nicht zulässigem Umbau zu benutzen.

- Benutzen Sie immer beide Hände, wenn die Heckenschere mit zwei Griffen ausgerüstet ist.

- Machen Sie sich stets vertraut mit Ihrer Umgebung und achten Sie auf mögliche Gefahren, die Sie wegen der Geräusche der Heckenschere nicht hören können.

- Halten Sie das Kabel vom Schneidbereich fern. Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchrennt werden.

- Halten Sie alle Körperteile vom Schneidmesser fern.

Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ziehen Sie zusätzlich den Stecker aus der Steckdose bzw. entfernen Sie die Akkus aus dem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

• Kinder dürfen die Heckenschere niemals benutzen.
• Während des Betriebes der Heckenschere ist immer sicherzustellen, dass ein sicherer Stand eingenommen wird.

Wartung und Aufbewahrung

- Wenn die Heckenschere zwecks Wartung, Inspektion oder Lagerung stillgesetzt wird, schalten Sie den Motor aus, ziehen Sie den Netzstecker oder entfernen Sie die Akkus und vergewissern Sie sich, dass alle rotierenden Teile zum Stillstand gekommen sind. Lassen Sie die Maschine abkühlen, bevor Sie diese überprüfen, einstellen usw.

- Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer. - Lagern Sie die Heckenschere

dort, wo Benzindämpfe nicht mit offenem Feuer oder Funken in Kontakt kommen können. Lassen Sie die Heckenschere immer abkühlen, bevor Sie diese lagern.

Sicherheitshinweise für Kettensägen

- Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Ketten-säge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

- Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

- Tragen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße ist vorgeschrieben. Passende Schutzkleidung min- dert die Verletzungsgefahr durch umherfliegendes Spanma- terial und zufälliges Berühren der Sägekette.

- Arbeiten Sie mit der Ket-tensäge nicht auf einem Baum. Bei Betrieb einer Ketten-säge auf einem Baum besteht

Verletzungsgefahr.

- Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichtes oder zum Verlust der Kontrolle über die Kettensäge führen.

- Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

- Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

- Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.

- Befolgen Sie die Anweisungen für die Schmie-

rung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.

• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.
• Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist - Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

Ursachen und Vermeidung eines Rückschlags bei Hochentastern

Achtung Rückschlag! Achten Sie beim Arbeiten auf Rückschlag des Gerätes. Es besteht Verletzungsgefahr. Sie vermeiden Rückschläge durch Vorsicht und richtige Sägetechnik.

DEATCH

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (s. Abb. b).
• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten, nach hinten gerichteten Reaktion führen, bei der die Führungsschie- ne nach oben und in Richtung der Bedienperson geschlagen wird (s. Abb. a).
• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.
• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elek tro werk zeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

- Halten Sie die Säge mit beiden Händen fest, wo bei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen

Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

• Vermeiden Sie eine abnormale Körperhaltung. Dadurch wird eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag.
• Sägen Sie nicht mit der Schwertspitze (siehe Abb. b). Es besteht Rückschlagsgefahr.
• Sorgen Sie dafür, dass keine Gegenstände am Boden liegen, über die Sie stolpern können.

Sicherheitshinweise für Rasentrimmer und Rasenkantenschneider

Schulung

a) Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Stellteilen und der sachgemäßen Verwendung vertraut.

b) Erlauben Sie niemals Personen, die mit diesen Anweisungen nicht vertraut sind, oder Kindern die Verwendung der Maschine. Örtlich geltende Vorschriften können das Alter des Benutzers beschränken.

c) Kindern oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, darf die Verwendung der Maschine nicht gestattet werden. Lokale Vorschriften können die Altersbeschränkung für den Anwender festlegen.

d) Es ist zu beachten, dass der Benutzer selbst für Unfälle oder Gefährdungen gegenüber anderen Personen oder deren Besitz verantwortlich ist.

Vorbereitung

a) Vor der Benutzung ist die Maschine optisch auf beschädigte fehlende oder falsch angebrachte Schutzeinrichtungen oder -abdeckungen zu überprüfen.

b) Niemals die Maschine in Betrieb nehmen, wenn sich Personen, insbesondere Kinder, oder Haustiere in der Nähe befinden.

Betrieb

a) Augenschutz, lange Hose und festes Schuhwerk sind über den gesamten Zeitraum der Benutzung der Maschine zu tragen.

b) Die Verwendung der Maschine

unter Schlechtwetterbedingungen, insbesondere bei Blitzrisiko, ist zu vermeiden.

c) Die Maschine nur bei Tageslicht oder bei guter künstlicher Beleuchtung verwenden.

d) Niemals die Maschine mit beschädigter Abdeckung oder Schutzeinrichtung bzw. ohne Abdeckung oder Schutzeinrichtung verwenden.

e) Den Motor nur einschalten, wenn sich Hände und Füße außer Reichweite der Schneide-einrichtung befinden.

f) Stets die Maschine von der Stromversorgung trennen (d. h. die herausnehmbaren Akkus entfernen),

1) immer, wenn die Maschine unbeaufsichtigt gelassen wird;

2) vor dem Entfernen einer Blockierung;

3) vor der Überprüfung, Reinigung oder Bearbeitung der Maschine;

4) nach dem Kontakt mit einem Fremdkörper;

5) immer, wenn die Maschine beginnt ungewöhnlich zu vibrieren.

Falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

– suchen Sie nach Beschädigungen;

– führen Sie die erforderlichen Reparaturen beschädigter Teile durch;

- sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.

DEATCH

g) Vorsicht vor Verletzungen durch die Schneideeinrichtung an Füßen und Händen.

h) Stets sicherstellen, dass die Lüftungsöffnungen frei von Fremdkörpern gehalten werden.

i) Ersetzen Sie niemals eine nicht- metallische Schneideeinrich- tung durch eine metallische Schneideeinrichtung.

j) Vermeiden Sie eine abnormale Körperhaltung und halten Sie immer das Gleichgewicht, um jederzeit einen sicheren Stand an Hängen zu haben. Gehen Sie, wenn Sie das Gerät in der Hand haben. Laufen Sie nicht!

k) Betreiben Sie die Maschine nie mit fehlerhaften Schutzeinrichtungen oder -abdeckungen oder ohne Schutzeinrichtungen.

I) Warnung! Beachten Sie, keine sich bewegenden gefährlichen Teile zu berühren, bevor die Akkus entnommen wurden und die beweglichen, gefährlichen Teile vollständig zum Stillstand gekommen sind.

Instandhaltung und Aufbewahrung

a) Die Maschine ist von der Stromversorgung zu trennen (d. h. die herausnehmbaren Akkus entfernen), bevor die Wartung oder Reinigungsarbeiten durchgeführt werden.

b) Nur die vom Hersteller empfohlenen Ersatz- und Zubehörteile sind zu verwenden.

c) Die Maschine ist regelmäßig zu überprüfen und zu warten. Die Maschine nur in eine Vertrags-

werkstatt instand setzen lassen. d) Ist die Maschine nicht in Gebrauch, ist sie außerhalb der Reichweite von Kindern aufzu- bewahren.

Freischneider - Ursachen und Vermeidung eines Rückschlags beim 3-Zahn-Messer

Bei einem Rückschlag erhält der Anwender einen kräftigen Stoß vom Kombigerät. Die Folge kann sein, dass er die Kontrolle über das Gerät verliert und sich schwer verletzt. Sie vermeiden Rückschläge durch Vorsicht und richtige Technik.

Bei Einsatz des 3-Zahn-Messers besteht die Gefahr eines Rückschlages, wenn die Messerschneide auf ein Hindernis (Stein, Holz) trifft.

- Halten Sie das Gerät mit beiden Händen fest.

- Achten Sie darauf, dass keine Hindernisse auf dem Boden liegen und benutzen Sie das 3-Zahn-Messers nicht in der Nähe von Zäunen, Metallpfosten oder Ähnlichem.

Verwenden Sie nur gut geschärf- te Werkzeuge. Setzen Sie zum Schneiden von dicken Stängeln das Gerät in Position A an.

Zusätzliche Sicherheitshinweise

- Halten Sie das Elek tro werk zeug nur an den isolierten Grifflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräte-teile unter Spannung setzen und zu einem elektrischen Schlag führen.

- Inspizieren Sie die zu schneidende Fläche sorgfältig und beseitigen Sie alle Drähte oder sonstigen Fremdkörper.

- Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie nach Fallenlassen das Gerät auf signifikante Schäden oder Defekte.

- Vor dem Start, nach dem Fallen oder Schlag, überprüfen Sie unbedingt das Gerät und stellen Sie sicher, dass es sich in einem guten Zustand befindet.

- Ächtung! Ortliche Vorschriften können die Benutzung der Maschine begrenzen.

- Halten Sie das Gerät mit dem Schneidwerkzeug immer in einem guten Zustand.

- Beachten Sie: Eine nicht ordnungsgemäße Wartung, die Verwendung nicht konformer Ersatzteile, oder das unerlaubte Entfernen oder Modifizieren der Sicherheitseinrichtungen können zu Schäden am Gerät und

schweren Verletzungen der mit dem Gerät arbeitenden Personen führen.

- Sichern Sie das Gerät beim Transport gut, um Schäden am Gerät und Verletzungen zu verhindern.

- Überprüfen Sie das Gerät vor dem Gebrauch auf lose Befestigungen, beschädigte Teile, wie z.B. Risse in den Schneidaufsätzen.

- Verwenden Sie kein Zubehör, welches nicht von PARKSIDE empfohlen wurde. Die kann zu elektrischem Schlag oder Feuer führen.

Achtung! Beachten Sie die Sicherheitshinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihrer Akkus und Ladegeräte der Serie Parkside X 20 V Team gegeben sind. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.

Montage

Nehmen Sie vor allen Arbeiten am Gerät die Akkus aus dem Gerät.

Verwenden Sie nur Originalteile.

DEATCH

Das Gerät kann wahlweise mit dem Heckenscheren-, dem Hochentaster- oder dem Trimmer-Aufsatz, mit wahlweise Spule oder 3-Zahn-Messer, verwendet werden.

Die Demontage erfolgt in umgekehrter Reihenfolge.

Akku entnehmen/einsetzen

1. Zum Herausnehmen der Akkus (25) aus dem Gerät drücken Sie die Entriegelungstaste an den Akkus und ziehen die Akkus heraus.
2. Zum Einsetzen der Akkus (25) schieben Sie die Akkus entlang der Führungsschiene in das Gerät. Diese rasten hörbar ein.

Setzen Sie die Akkus erst ein, wenn das Gerät vollständig montiert ist. Es besteht Verletzungsgefahr!

Vorderen Rohrschaft montieren

Entfernen Sie vor der Montage die Schutzkappe(n) vom vorderen Rohrschaft (2).

1. Lösen Sie die Flügelschraube (3).
2. Ziehen Sie die Verriegelung (8) nach außen und drehen Sie sie nach rechts oder links bis zum Anschlag.
3. Schieben Sie den vorderen Rohrschaft (2) auf den Rohrschaft am Gerätegehäuse (4) auf.
4. Ziehen Sie die Verriegelung (8) nach außen und drehen Sie sie zurück in ihre ursprüngliche Position.
5. Drehen Sie den vorderen Rohrschaft (2) mit einer leichten Drehbewegung,

bis die Verriegelung (8) in das Loch im vorderen Rohrschaft (2) einrastet.

1. Fixieren Sie den Rohrschaft mit der Flügelschraube (3).

Verschrauben Sie die Flügelschraube (3) lediglich handfest! Die Nutzung maximaler Handkraft beschädigt den Rohrschaft.

Rundgriff montieren

Der Rundgriff muss im Abstand von mindestens 25cm zum Gerätegriff montiert werden!

Der Beinschutz muss sich immer auf der Bedienerseite befinden!

1. Setzen Sie den Rundgriff (5) von oben auf den Rohrschaft am Gerätegehäuse (4) auf. Wählen Sie eine Position innerhalb des abgeflachten Verstellbereichs, der an der Unterseite des Rohrschafts angedeutet ist.
2. Setzen Sie den Beinschutz (7) von unten an den Rundgriff (5).
3. Verschrauben Sie den Rundgriff (5) und den Beinschutz (7) mit den vier Innensechskantschrauben (32) unter Zuhilfenahme des Innensechskantschlüssels (21) aus der Aufbewahrung (A 31).

Sägekette montieren

Beachten Sie die korrekte Laufrichtung der Sägekette. Diese ist auf der Kettenradabdeckung(33) und oberhalb des Schienenbolzens (37) angegeben.

Spannen Sie die Sägekette nach den ersten 5-6 Schnitten nach. Siehe Kapitel „Sägekette spannen“.

1. Legen Sie das Gerät auf eine flache Oberfläche.
2. Entfernen Sie die Kettenradabdeckung (33), indem Sie die Mutter (34) mit dem Montageschlüssel (23) lösen.
3. Legen Sie die Sägekette (1) in die Schwertnut ein. Legen Sie die Sägekette (1) um das Kettenritzel (36).
4. Setzen Sie das Schwert (35) und Sägekette (1) auf den Schienenbolzen (37) auf. Wenn die Nase, rechts unterhalb des Schienenbolzens (37), in der unteren runden Aussparung am Schwert sitzt, sitzt das Schwert richtig. Es ist normal, wenn die Sägekette (1) durchhängt.
5. Spannen Sie die Sägekette (1) vor, indem Sie die Schraube (38) zum Kettenspannen mit dem Montageschlüssel (23) im Uhrzeigersinn drehen.
6. Setzen Sie die Kettenradab deckung (33) auf. Ziehen Sie die Mutter (34) der Kettenradabdeckung fest.

Vorsicht! Der Hochentaster kann nachölen.

Sägekette spannen

Das regelmäßige Spannen der Sägekette dient der Sicherheit des Benutzers und reduziert bzw. verhindert Verschleiß und Kettenschäden. Wir empfehlen dem Benutzer vor Arbeitsbeginn und in Abständen von ca. 10 Minuten die Kettenspannung zu kontrollieren und falls nötig zu korrigieren. Beim Arbeiten mit der Säge erwärmt sich die Sägekette und weitet sich dadurch etwas. Mit diesem „Nachlängen“ ist besonders bei neuen Sägeketten zu rechnen.

Die Sägekette nicht in heißem Zustand nachspannen oder wechseln, da sie sich nach dem Abkühlen wieder etwas zusammenzieht. Bei Nichtbeachtung kann dies zu Schäden an der Führungsschiene oder dem Motor führen, da die Sägekette nun zu straff an dem Schwert anliegt.

Kettenspannung und Kettenschmierung beeinflussen in erheblichem Maß die Lebensdauer der Sägekette.

Die Sägekette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuhten Hand ganz herumziehen lässt. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

Verletzungsgefahr! Nehmen Sie die Akkus aus dem Gerät, bevor Sie am Ge- rät arbeiten.

Spannen Sie die Sägekette (1), indem Sie die Schraube (38) zum Kettenspannen mit dem Montageschlüssel (23) im Uhrzeigersinn drehen. Verringern Sie die Spannung der Sägekette, indem Sie die Schraube gegen den Uhrzeigersinn drehen.

Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

I Schutzabdeckung montieren

Die Schutzabdeckung (14) muss am vorderen Rohrschaft (2) mit der Aufnahme für Spule und 3-Zahn-Messer montiert werden.

1. Schrauben Sie die Schutzabdeckung (14) mit den zwei kleinen Kreuzschlitzschrauben (49) am vorderen Rohrschaft (2) fest. Verwenden Sie hierzu den Kreuzschlitzschraubendreher (24).
2. Befestigen Sie die Abdeckung (50) auf der Schutzhaube (14). Verwenden Sie hierfür den Innensechskantschlüssel (22) und die drei Schrauben (51).

M Verlängerung der Schutzabdeckung abnehmen/montieren

Bei der Verwendung des 3-Zahn-Messers muss die Verlängerung der Schutzabdeckung abgenommen werden. Bei der Verwendung der Spule muss die Verlängerung montiert sein.

Verlängerung der Schutzabdeckung abnehmen:

1. Entsichern Sie die Verriegelung der Verlängerung der Schutzabdeckung (16) mit einem Schlitzschraubendreher auf der Seite des Fadenabschneiders (15).
2. Ziehen Sie die Verlängerung der Schutzabdeckung (16) ab.

Verlängerung der Schutzabdeckung montieren:

1. Schieben Sie die Verlängerung (16) auf die Schutzabdeckung (14) auf. Beginnen Sie auf der Seite ohne Fadenabschneider (15).

2. Schieben Sie die Verlängerung (16) auf, bis sie einrastet.

Inbetriebnahme

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung, Handschuhe, Augen-, Kopf- und Gehörschutz und schnittfeste Arbeitsschuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Der Ein-/Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Achten Sie darauf, dass die Netzspannung mit dem Typenschild am Gerät über-einstimmt. Es besteht die Gefahr von Personen- und Sachschäden.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z. B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z. B. Kuror ten, Kliniken etc.) eingeschränkt oder verboten sein.

E Kettenschmierung

Schwert und Sägekette dürfen nie ohne Öl sein. Betreiben Sie den Hochentaster mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird.

Zu wenig Öl erkennen Sie an Rauchentwicklung oder Verfärbung des Schwertes.

Sobald der Motor läuft, fließt das Öl zum Schwert.

Kettenöl einfüllen:

• Prüfen Sie regelmäßig die Ölstandsanzeige auf dem Öltank (E 39) und füllen Sie bei Erreichen der Minimummarke „MIN“ (E 40) der Ölstandsanzeige Öl nach. Der Öltank fasst ca. 120 ml Öl.
• Verwenden Sie Bio-Öl, das Zusätze zur Her absetzung von Reibung und Abnutzung enthält. Sie können es über unser Service-Center bestellen. Verwenden Sie alternativ Ketten-schmieröl mit geringem Anteil an Haft-zusätzen.

• Entleeren Sie den Öltank bei längerer Nichtbenutzung (6 - 8 Wochen).

• Schrauben Sie die Öltankkappe (41) ab und füllen Sie das Kettenöl in den Tank.

• Wischen Sie eventuell verschüttetes Öl ab und schließen Sie die Öltankkappe (41) wieder.
• Sie können den Ölzufluss über die Stellschraube (42) regulieren.

Schalten Sie immer das Gerät ab und lassen Sie den Motor abkühlen, bevor Sie Kettenöl einfüllen. Durch Überlaufen von Öl besteht Brandgefahr.

Ausschwenken des Messerbalkens

Der Messerbalken ist regelmäßig auf Abnutzung zu kontrollieren und

nachschleifen zu lassen. Ein stumpfer Messerbalken überlastet das Gerät. Daraus resultierende Schäden unterliegen nicht der Garantie.

1. Halten Sie den Messerbalken am Handgriff (43) zur Verstellung des Messerbalkens.
2. Entriegeln Sie den Sicherungshebel (44) und halten Sie diesen gedrückt.
3. Durch gleichzeitigen Druck auf den Rasthebel (45) lösen Sie die Fixierung des Messerbalkens.
4. Jetzt können Sie den Messerbalken ausschwenken. Nutzen Sie die Raststufen und lassen Sie den Rasthebel (45) dort eingreifen. Es sind 7 Raststufen möglich.
5. Lassen Sie anschließend den Sicherungshebel (44) wieder los und achten Sie darauf, dass er wieder in seine Ausgangsposition zurückschnappt.

Ausschwenken des Hochentasters

1. Ziehen Sie die Verriegelung (46) nach außen und drehen Sie sie um 90°.
2. Greifen Sie den Hochentaster am aufgesetzten Transportschutz (9) und drehen Sie ihn in die gewünschte Position. Es sind 5 Positionen möglich.
3. Fixieren Sie den Hochentaster, indem Sie die Verriegelung (46) nach außen ziehen und um 90° in die Ausgangsposition zurückdrehen.

Tragegeschirr anlegen

Der Körperschutz (20) des Tragegeschirrs muss zwischen Körper und Gerät platziert werden.

Tragen Sie immer das Tragegeschirr, wenn Sie mit dem 3-Zahn-Messer arbeiten! Schalten Sie immer das Gerät aus, bevor Sie das Tragegeschirr ablegen. Es besteht Unfallgefahr.

Grundsätzlich wird die Verwendung des Tragegeschirrs bei jeder Anwendungsart des Gerätes empfohlen.

Das Tragegeschirr ist mit einer Schnelllösevorrichtung ausgestattet. Durch Ziehen an der Lasche (47) kann das Gerät in einer Gefahrensituation schnell vom Tragegeschirr gelöst werden.

1. Ziehen Sie das Tragegeschirr (19) wie einen Rucksack an. Der Verschluss muss sich auf der Brust befinden.
2. Stellen Sie die Gurtlänge so ein, dass sich der Körperschutz (20) auf Höhe der Hüfte befindet.
3. Ziehen Sie die Lasche (47) der Schnelllösevorrichtung vorsichtig zurück, bis die abgewinkelte Spitze an der Langlochbohrung anliegt. Halten Sie die Lasche (47) in dieser Position.
4. Drücken Sie den Karabinerhaken auf.
5. Befestigen Sie den Karabinerhaken an der Öse (6) am Rohrschaft des Gerätes.
6. Lassen Sie die Lasche der Schnelllösevorrichtung in ihre ursprüngliche Position zurückfallen.

Platzieren Sie den Körperschutz (20) an der Hüfte zwischen Körper und Gerät.

Achten Sie beim Tragen des Tragegeschirrs darauf, dass Sie das Pad auf Ihrer Schulter platzieren, für einen höheren Tragekomfort.

Trageöse verschieben

Wählen Sie für Spule/3-Zahn-Messer und Hochentaster/Heckenschere jeweils die passende Position der Öse für das Tragegeschirr.

Sie können die Trageöse (A 6) verschieben, um das Gewicht des Gerätes besser zu verteilen.

1. Lösen Sie die Schraube (48) an der Öse (6) für das Tragegeschirr, mit Hilfe des Innensechskantschlüssels (21) aus der Aufbewahrung (A 31).
2. Schieben Sie die Öse (6) an die passende Stelle.
3. Ziehen Sie die Schraube (48) wieder an.

Für den Trimmer-/3-Zahn-Messer-Betri eb: Bei dem am Tragegeschirr befestigten Gerät sollte, ohne dass Sie es mit der Hand berühren,

① die Fadenspule leicht auf dem Boden aufliegen.

② das Messer ungefähr 20 cm über dem Boden balancieren.

1. Lösen Sie die Schraube (48) an der Öse für das Tragegeschirr mit Hilfe des Innensechskantschlüssels (21), und ziehen Sie sie nur leicht wieder an.

2. Balancieren Sie das Gerät je nach Schneidwerkzeug nach den oben genannten Kriterien aus, indem Sie die Öse (6) am Rohrschaft (4) verschieben.

3. Ziehen Sie die Schraube (48) an, wenn sich das Gerät in der gewünschten Position befindet.

3-Zahn-Messer montieren

Bei der Verwendung des 3-Zahn-Messers muss die Schutzabdeckung ohne Verlängerung verwendet werden. (siehe Kapitel: „Verlängerung der Schutzabdeckung abnehmen/montieren“)

1. Entfernen Sie die Akkus.
2. Legen Sie das Gerät auf den Boden und stellen Sie sicher, dass das Gerät sicheren Halt hat.
3. Blockieren Sie die Aufnahmespindel (52), wie abgebildet, mit dem Innensechskantschlüssel (22).
4. Setzen Sie das 3-Zahn-Messer auf die Aufnahmespindel (52). Das Messer ist beidseitig verwendbar.

5. Befestigen Sie das Messer mit der dün- neren Unterlegescheibe (53), Spann- scheibe (54) und Mutter (55). Setzen Sie die Mutter (55), wie abge- bildet, in die Spannscheibe (54). Verwenden Sie zum Befestigen den Montageschlüssel (23).

6. Entfernen Sie den Innensechskantschlüssel (22)!

Die Demontage erfolgt in umgekehrter Reihenfolge.

Spule montieren

Bei der Verwendung der Fadenspule muss die Schutz-abdeckung mit Verlängerung

montiert sein. (siehe Kapitel: „Verlängerung der Schutzabdeckung abnehmen/montieren“)

Ersetzen Sie die nichtmetallischen Fäden des Spulenkopfes nicht gegen metallische Fäden! Es besteht Verletzungsgefahr!

1. Entfernen Sie die Akkus.
2. Legen Sie das Gerät auf den Boden und stellen Sie sicher, dass das Gerät sicheren Halt hat.
3. Blockieren Sie die Aufnahmespindel (52), wie abgebildet, mit dem Innensechskantschlüssel (22).
4. Setzen Sie die dünnere Unterlegescheibe (53) auf die Aufnahmespindel (52).
5. Schrauben Sie die Spulenkapsel (17) gegen den Uhrzeigersinn auf die Aufnahmespindel (52).

Die Demontage erfolgt in umgekehrter Reihenfolge.

Faden verlängern

Ihr Gerät ist mit einer Doppelfaden-Tipp-automatik ausgerüstet, d. h. die beiden Fäden verlängern sich, wenn Sie den Schneidkopf auf den Boden tippen.

1. Halten Sie das sich in Betrieb befindende Gerät über einen grasigen Bereich und tippen Sie den Schneidkopf ein paar Mal leicht auf den Boden. Auf diese Weise verlängert sich der Faden.
2. Der in die Verlängerung Schutzabdeckung (A 16) eingefügte Fadenabschneider (A 15) schneidet den Faden auf die gewünschte Länge.

Wenn sich die Fadenenden nicht verlängern lassen:

• Schalten Sie das Gerät aus.
- Drücken Sie den Spuleneinsatz bis zum Anschlag und ziehen Sie kräftig am Fadenende.

Wenn keine Fadenenden sichtbar sind:

- Erneuern Sie die Fadenspule (siehe Kapitel „Spule wechseln“).

Achtung! Fadenreste können weggeschleudert werden und zu Verletzungen führen.

Ein- und Ausschalten

Das Gerät besitzt einen zentralen Ein-/Ausschalter (28).

Nach 2 Minuten Nichtverwendung schaltet sich das Gerät automatisch aus und muss vor erneuter Verwendung wieder über den zentralen Ein-/Ausschalter (28) eingeschaltet werden. Sobald ein Akku entnommen wird schaltet sich das Gerät ebenfalls automatisch aus.

Der Ladezustand der eingesetzten Akkus muss nicht identisch sein. Jedoch läuft das Gerät nicht an, wenn einer der beiden Akkus leer ist.

Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

1. Schalten Sie das Gerät am Ein-/Aus-

schalter (28) ein. Die Ladezustandsanzeige (27) leuchtet solange das Gerät eingeschaltet ist.

1. Zum Starten halten Sie den Sicherheitsschalter (29) gedrückt und drücken gleichzeitig den Startschalter (30). Die Heckenschere läuft mit höchster Geschwindigkeit. Sie können den Sicherheitsschalter (29) wieder loslassen.
2. Zum Ausschalten lassen Sie den Start- schalter (30) wieder los.
3. Schalten Sie das Gerät am Ein-/Ausschalter (28) aus.

Arbeiten mit der Heckenschere

Achten Sie beim Schneiden darauf, keine Gegenstände wie z. B. Drahtzäune oder Pflanzenstützen zu berühren. Dies kann zu Schäden am Messerbalken führen.

• Um Augenverletzungen zu vermeiden, tragen Sie beim Arbeiten mit der Heckenschere eine Schutzbrille.
• Halten Sie das Gerät immer mit beiden Händen gut fest, mit einer Hand am hinteren Handgriff und mit der anderen Hand am vorderen Rundgriff (A 5). Daumen und Finger müssen die Handgriffe fest umschließen.
• Überprüfen Sie das Tragegeschirr (A19) auf eine angenehme Position, die Ihnen das Halten der Heckenschere erleichtert.
• Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Gerät sofort aus, ziehen Sie den Netzstecker oder entfernen Sie die Akkus und entfernen dann den Gegenstand.
• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.

Arbeiten mit dem Hochentaster

Wenn die Sägekette festklemmt, versuchen Sie nicht, den Hochentaster mit Gewalt herauszuziehen. Es besteht Verletzungsgefahr. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um den Hochentaster freizubekommen.

• Die Sägekette sollte die maximale Geschwindigkeit erreicht haben, bevor Sie mit dem Sägen beginnen.

- Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes (mit ziehender Sägekette) und nicht mit der Oberseite des Schwertes (mit schiebender Sägekette) sägen.

- Die Sägekette darf während des Durchsägens oder danach weder den Erdboden noch einen anderen Gegenstand berühren.

- Achten Sie darauf, dass die Sägekette nicht im Sägeschnitt festklemmt. Der Baumstamm darf nicht brechen oder absplittern.

- Beachten Sie auch die Vorsichtsmaßnahmen gegen Rückschlag (siehe Sicherheitshinweise).

- Entfernen Sie nach unten hängende Äste, indem Sie den Schnitt oberhalb des Astes ansetzen.

- Verzweigte Äste werden einzeln abgelängt.

Arbeiten mit der Fadenspule

- Halten Sie das Gerät auf kleinen Grasgebieten in einem Winkel von ca. 30° und schwenken Sie den Schneidkopf gleichmäßig nach rechts und links mit einer halbkreisförmigen Bewegung.

• Die besten Ergebnisse erhalten Sie bei einer Grashöchstlänge von 15 cm. Wenn das Gras höher ist, ist es empfehlenswert, mehrere Mähvorgänge durchzuführen.

- Zum Schneiden um Bäume, Zaunpfähle oder andere Hindernisse gehen Sie mit dem Gerät langsam um das Hindernis herum und schneiden mit den Fadenspitzen.

- Vermeiden Sie die Berührung mit festen Hindernissen (Steine, Mauern, Lattenzäune usw.). Der Faden würde sich schnell abnutzen. Verwenden Sie den Rand der Schutzabdeckung, um das Gerät auf die richtige Distanz zu halten.

Achtung! Den Schneidkopf während des Betriebs nicht auf den Boden legen!

Arbeiten mit dem 3-Zahn-Messer

Tragen Sie beim Arbeiten immer das Geschirr und geeignete Schutzkleidung. Tragen Sie Augen-, Gehörschutz und Kopfschutz.

Achten Sie darauf, dass das Messer ordnungsgemäß installiert ist. Wechseln Sie schadhafte oder stumpfe Werkzeuge aus. Es besteht Verletzungsgefahr.

Bearbeiten Sie mit dem Messer nur freie, ebene Flächen. Inspizieren Sie die zu schneidende Fläche sorgfältig und beseitigen Sie alle Fremdkörper. Vermeiden Sie das Anstoßen an Steine, Metall oder andere Hindernisse. Das Messer könnte beschädigt werden und es besteht die Gefahr eines Rückschlags.

DEATCH

• Halten Sie den Schneidkopf beim Arbeiten über dem Boden und schwenken Sie das Gerät wie eine Sense in einem gleichmäßigen Bogen langsam hin und her.
• Halten Sie den Schneidkopf nicht schräg.
• Verwenden Sie das Gerät nicht, um Wildwuchs oder Unterholz zu schneiden.
• Kontrollieren Sie das Messer regelmäßig auf Beschädigungen und wechseln Sie beschädigte Messer aus.

Gerät ablegen

• Legen Sie das Gerät mit dem Motorgehäuse zuerst auf dem Boden auf.
  • Die Schneideeinrichtung (A1/11/12/17) ist ohne Druck gegen den Boden abzulegen.
• Uben Sie grundsätzlich keinen statischen Druck auf die Schneideeinrichtung (A1/11/12/17) aus.

Schnitttechniken mit der Heckenschere

• Schneiden Sie dicke Äste zuvor mit einer Astschere heraus.
• Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.
• Bewegen Sie beim senkrechten Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.
• Bewegen Sie beim waagrechten Schnitt die Heckenschere sichelförmig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.
• Um lange, gerade Linien zu erhalten, empfiehlt es sich Schnüre zu spannen.

Schnitthecken schneiden:

Es empfiehlt sich, Hecken in trapezähnlicher Form zu schneiden, um ein Verkahlen der unteren Äste zu verhindern. Dies entspricht dem natürlichen Pflanzenwachstum und lässt Hecken optimal gedeihen. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und ein guter Sichtschutz aus.

1. Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Heckenschere mit der Wachstumsrichtung von unten nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können.
2. Schneiden Sie dann die Oberkante je nach Geschmack gerade, dachförmig oder rund.
3. Trimmen Sie schon junge Pflanzen auf die gewünschte Form hin. Der Haupt- trieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Triebe werden auf die Hälfte gekappt.

Frei wachsende Hecken pflegen:

Frei wachsende Hecken bekommen zwar keinen Formschnitt, müssen aber regelmäßig gepflegt werden, damit die Hecke nicht zu hoch wird.

Schnitttechniken mit dem Hochentaster

Beachten Sie grundsätzlich die Gefahr von Rückschlag sowie herabfallenden und am Boden liegenden Ästen.

Legen Sie die Anschlagfläche der Säge am Ast an, um ruckartige Bewegungen der Säge bei Beginn des Schnittes zu vermeiden. Führen Sie die Säge mit leichtem Druck von oben nach unten durch den Ast.

Achten Sie auf ein vorzeitiges Durchbrechen des Astes, falls Sie sich mit der Größe und dem Gewicht verschätzt haben.

- Größere Äste absägen:

Wählen Sie bei größeren Ästen zum kontrollierten Absägen zuerst einen Entlastungsschnitt. Dazu sägen Sie im unteren Drittel des Astes (mit der Oberseite des Schwertes) einen Einschnitt (a) ein. Sägen Sie dann von oben nach unten (mit der Unterseite des Schwertes) auf den ersten Schnitt zu (b).

• Absägen in Teilstücken:

Sägen Sie große bzw. lange Äste in Abschnitten ab, damit Sie eine Kontrolle über den Aufschlagort haben.

• Sägen Sie die unteren Äste am Baum zuerst ab, um ein Herabfallen der geschnittenen Äste zu erleichtern.
• Nach Beenden des Schnittes erhöht sich für den Bediener das Gewicht der Säge abrupt, da die Säge nicht mehr auf dem Ast abgestützt ist. Es besteht die Gefahr, die Kontrolle über das Gerät zu verlieren.
• Ziehen Sie die Säge nur mit laufender Sägekette aus dem Schnitt, um ein Festklemmen zu vermeiden.
• Sägen Sie nicht mit der Spitze der Schneidausrüstung.
• Sägen Sie nicht in den wulstigen Astansatz, da dies die Wundheilung des Baumes verhindert.

Sicheres Arbeiten

• Benutzen Sie das Gerät nicht auf einer Leiter stehend oder auf einem unsicheren Standplatz.
• Lassen Sie sich nicht zu einem unüberlegten Schnitt verleiten. Das könnte Sie selbst und andere gefährden.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Wechseln Sie regelmäßig Ihre Arbeitsposition. Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen (Weißfingerkrankheit). Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern. Achten Sie darauf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringern.
• Beachten Sie mit dem Hochentaster/ der Heckenschere den vorgeschriebe-

DEATCH

nen Arbeitswinkel von max. 60° um ein sicheres Arbeiten zu gewährleisten.

• Stehen Sie am Hang immer oberhalb oder seitlich zum zu sägenden Ast.
• Halten Sie das Gerät so nah wie möglich am Körper. So haben Sie die beste Balance.

Wartung und Reinigung

Warnung! Verletzungsgefahr durch bewegliche, gefährliche Teile!

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Nehmen Sie vor Reinigungs- und Wartungsarbeiten die Akkus aus dem Gerät.

Tragen Sie beim Hantieren mit dem Messer, der Sägekette und dem Messerbalken Handschuhe.

Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

- Kontrollieren Sie die Heckenschere vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Messerbalken.

• Schneiden Sie nicht mit stumpfen oder abgenutzten Messern, da Sie sonst Motor und Getriebe Ihres Gerätes überlasten.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Reinigung

Nehmen Sie vor Reinigungsarbeiten die Akkus aus dem Gerät.

• Reinigen Sie das Gerät nach jeder Benutzung. Reinigen Sie das Motorgehäuse mit einem feuchten Tuch oder einer Bürste. Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden.
• Halten Sie Lüftungsschlitze des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.
• Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.
• Halten Sie das Gerät stets sauber. Nach jeder Benutzung des Gerätes

müssen Sie

• das Messer reinigen (mit öligem Lappen);
• den Messerbalken

einölen mit Ölkännchen oder Spray.

Wartungsintervalle

Führen Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung Ihres Gerätes wird die Lebensdauer des Gerätes verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Tabelle Wartungsintervalle

Maschinenteil Aktion		Vor jedem Gebrauch	Nach 10 Betriebsstunden
Komplette Maschine	Zustand prüfen, beschädigte Teile bei Bedarf ersetzen	√
Zugängliche Schrauben und Muttern	Nachziehen	√
Kettenrad Prüfen, bei	Bedarf ersetzen	√
Sägekette	Prüfen, ölen, bei Bedarf nach-schleifen oder ersetzen	√
Schwert Prüfen, umdrehen, reinigen, ölen		√	√
Schneidkopf Richtige	Montage prüfen	√
Getriebe Fetten			√

Schneidzähne schärfen

Das Nachschärfen einer Sägekette überlassen Sie einem Fachmann oder gehen entsprechend der Anleitung Ihres Sägeket-tenschärfgerätes vor. Das Nachschärfen einer Sägekette bedarf einiger Übung. Im Zweifel ist der Austausch der Sägekette vorzuziehen.

Sägekette wechseln

Befestigen Sie eine neue Sägekette nie auf einer abgenutzten Zahnung oder auf einem beschädigten oder abgenutzten Schwert.

1. Schalten Sie das Gerät aus und entnehmen Sie die Akkus.

2. Lösen Sie die Mutter (34) und nehmen Sie die Kettenradabdeckung (33) ab.

3. Nehmen Sie die alte Sägekette (A1) ab.

Das Montieren und Spannen der neuen Sägekette ist im Kapitel „Montage - Sägekette spannen“ beschrieben.

Schwert warten

Das Schwert muss alle 8-10 Arbeitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleisten (siehe dazu Kapitel „Wartung und Reinigung - Schwert drehen“).

1. Schalten Sie das Gerät aus und nehmen Sie die Akkus aus dem Gerät.
2. Nehmen Sie die Kettenradabdeckung

(33), die Sägekette (1) und das Schwert (D 35) ab.

1. Prüfen Sie das Schwert (D 35) auf Abnutzung. Entfernen Sie Grate und begradigen Sie die Führungsflächen mit einer Flachfeile.
2. Reinigen Sie den Öldurchlass (D 61), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten.
3. Montieren Sie Schwert, Sägekette und Kettenradabdeckung und spannen Sie die Sägekette wieder (siehe Kapitel „Montage“).

D Schwert drehen

1. Schalten Sie das Gerät aus und entnehmen Sie die Akkus.
2. Lösen Sie die Mutter (34) und nehmen Sie die Kettenradabdeckung (33) ab.
3. Nehmen Sie die Sägekette (1) und das Schwert (35) ab.
4. Drehen Sie das Schwert (35) einmal um seine horizontale Achse.
5. Legen Sie die Sägekette (1) in die Schwertnut ein. Legen Sie die Sägekette (1) um das Kettenritzel (36).
6. Setzen Sie das Schwert (35) und Sägekette (1) auf den Schienenbolzen (37) auf. Wenn die Nase, rechts unterhalb des Schienenbolzens (37), in der unteren runden Aussparung am Schwert sitzt, sitzt das Schwert richtig. Es ist normal, wenn die Sägekette (1) durchhängt.
7. Spannen Sie die Sägekette (1) vor, indem Sie die Schraube (38) zum Kettenspannen im Uhrzeigersinn drehen. Siehe auch Kapitel „Sägekette spannen“.
8. Setzen Sie die Kettenradab deckung (33) auf. Ziehen Sie die Mutter (34) der Kettenradabdeckung fest.

K Spule wechseln

1. Entfernen Sie die Akkus.
2. Legen Sie das Gerät auf den Boden und stellen Sie sicher, dass das Gerät sicheren Halt hat.
3. Blockieren Sie die Aufnahmespindel (L 52), wie abgebildet, mit dem Innensechskantschlüssel (L 22). Schrauben Sie die Spulenkapsel (17) im Uhrzeigersinn von der Aufnahmespindel (L 52).
4. Öffnen Sie die Spulenkapsel (17), indem Sie den Klickverschluss (56) an beiden Seiten der Spulenkapsel (17) fest nach innen drücken und nehmen Sie den Deckel der Spulenkapsel ab.
5. Setzen Sie die neue Spule (57) in den Deckel der Spulenkapsel (17) und stecken Sie die beiden Fadenenden durch die Fadenauslass-Öse (58). Lösen Sie dabei die beiden Fadenenden aus den Nuten (N 60) an der Spule.
6. Legen Sie die Spule (57) in den Deckel der Spulenkapsel (17) und fügen Sie den Deckel und das Unterteil wieder zusammen.
7. Schrauben Sie die Spulenkapsel (17) gegen den Uhrzeigersinn wieder auf die Aufnahmespindel (L 52) auf. Entfernen Sie den Innensechskantschlüssel (L 22).
8. Trimmen Sie die Fadenschnur auf ca. 15 cm.

M Fadenabschneider schärfen

Verwenden Sie das Gerät auf keinen Fall ohne oder mit defektem Fadenabschneider. Es besteht Verletzungsgefahr. Wenden Sie sich bei beschä-

digter Fadenabschneidklinge unbedingt an unser Service-Center.

Tragen Sie Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

1. Schalten Sie den Motor aus und entfernen Sie die Akkus.
2. Schrauben Sie den Fadenabschneider (15) von der Verlängerung Schutzabdeckung (16) ab.
3. Befestigen Sie den Fadenabschneider (15) in einem Schraubstock und schärfen Sie das Messer mit einer Flachfeile. Feilen Sie vorsichtig und stets nur in eine Richtung.
4. Schrauben Sie den Fadenabschneider (15) wieder an die Verlängerung Schutzabdeckung (16) an.

Fadenspule aufwickeln

Alternativ zu einer neuen Fadenspule können Sie sich im Fachhandel einen 1,8 -2,0 mm starken, 5 m langen Nylon-faden besorgen und diesen selbst auf die Fadenspule aufwickeln.

1. Falten Sie den Faden in der Mitte und legen Sie die Mitte des Fadens in die Kerbe (59) der Spule (17).
   Wickeln Sie die beiden Enden in Pfeilrichtung 🐘, die auf der Oberseite der Spule angegeben ist, auf.
2. Klemmen Sie anschließend das Fadenende jeweils in eine der Nuten (60) an der Spule (17).

Getriebe schmieren

Nach circa 10 Betriebsstunden ist das Getriebe der Aufsätze zu schmieren.

Hochentaster

1. Benutzen Sie den Schmiernippel (62), um mit einer Fettpresse bis zu 5g handelsübliches Schmierfett in das Getriebegehäuse zu drücken.

Trimmer/Freischneider

1. Lösen Sie die Schraube (63) am Getriebe.
2. Drücken Sie in die Schmieröffnung am Getriebegehäuse bis zu 5 g handelsübliches Schmierfett.
3. Schließen Sie das Getriebe wieder mit der Schraube (63).

Lagerung

Führen Sie die Reinigungs- und Wartungsarbeiten vor der Lagerung durch.

• Bewahren Sie das Gerät mit mitgeliefertem Transportschutz (A 9/10) trocken und außerhalb der Reichweite von Kindern auf. Lagern Sie das Gerät liegend oder gegen Umfallen gesichert.
• Bewahren Sie das 3-Zahn-Messer (A 12) mit dem mitgelieferten Transportschutz (A 13) auf.
• Sie können das Gerät zur Lagerung an der Unterseite der Motoreinheit aufhängen.
• Entleeren Sie den Öltank bei längerer Nichtbenutzung (6-8 Wochen).
• Reinigen Sie das Gerät und die Zubehörteile vor der Lagerung sorgfältig.
  • Bewahren Sie das Gerät an einem

DEATCH

trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.

• Wickeln Sie das Gerät nicht in Kunststoffsäcke, da sich Feuchtigkeit und Schimmel bilden könnte.
• Legen Sie das Gerät nicht auf der Schutzabdeckung ab.

Transport

Transportieren Sie Ihr Gerät nie, so lange das Gerät läuft! Verletzungsgefahr!

• Benutzen Sie beim Transportieren immer den Transportschutz (A 9/10/13).
• Tragen Sie das Gerät mit nach hinten gerichteter Schneideeinrichtung, mit zwei Händen, jeweils mit einer Hand am hinteren Handgriff und mit der anderen Hand am vorderen Rundgriff (A 5).

Entsorgung/ Umweltschutz

Nehmen Sie die Akkus aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Geben Sie Altöl nicht in die Kanalisation oder in den Abfluss. Entsorgen Sie Altöl umweltgerecht - geben Sie es an einer Entsorgungsstelle ab.

Elektrogeräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Messerbalken, Spule, 3-Zahn-Messer, Kette) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 330884_1907) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

- Sollten Funktionsfehler oder sonstige

Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie por to frei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht, eingeschickte Geräte werden nicht angenommen.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone] E-Mail: [e-mail] IAN 330884_1907

AT Service Österreich Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 330884_1907

CH Service Schweiz Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 330884_1907

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 72). Sollten weitere Ersatzteile erforderlich sein, entnehmen Sie die Teilenummer bitte der Explosionszeichnung.

Pos. Pos. Explosions- Bezeichnung Bestell-Nr. Anleitung zeichnung

A 5 54 Rundgriff, vorderer Handgriff 91105369
A 7	53	Beinschutz	91105360
A 11	86-88	Messerbalken	91105361
A 12	68	3-Zahn-Messer	13800228
A 17+K 57	77	Spule	91105364
A 19	59	Tragegeschirr	76107507
A 1	98	Sägekette	30091329
D 35	97	Schwert	91103375
A 9 99 Transportschutz, Sägekette 91104368

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Akkus (A 25) entladen	Akkus laden (separate Bedienungsanleitung für Akku und Ladegerät beachten)
	Akkus (A 25) nicht eingesetzt	Akkus einsetzen (separate Bedienungsanleitung für Akku und Ladegerät beachten)
	Ein-/Ausschalter (A 28) defekt	Reparatur durch Service-Center
	Motor defekt
Gerät arbeitet mit Unterbrechungen	Interner Wackelkontakt	Reparatur durch Service-Center
	Ein-/Ausschalter (A 28) defekt
Messer werden heiß	Messerbalken (A 11) hat Scharten	Messerbalken (A 11) überprüfen oder austauschen (Service-Center)
	Zu viel Reibung wegen fehlender Schmierung	Messerbalken (A 11) ölen
Säge läuft schwer, Kette springt ab	Kettenspannung ungenügend	Kettenspannung überprüfen
Kette wird heiß, Rauchentwicklung beim Sägen, Verfärbung der Schiene	Zu wenig Kettenöl	Ölstand prüfen und ggf. Kettenöl nachfüllen, Öl-Automatik prüfen und ggf. Ölausflusskanal reinigen oder Reparatur durch Kundendienst
Schlechte Schneidleistung	Sägekette (A 1)/Messerbalken (A 11)/3-Zahn-Messer (A 12) stumpf	Sägekette schärfen oder austauschen/Messerbalken schleifen oder austauschen/ 3-Zahn-Messer austauschen (Service-Center)
	Kettenspannung ungenügend	Kettenspannung überprüfen
	Spule leer Spule wechseln

	Original-EG-Konformitätserklärung
Hiermit bestätigen wir, dass dasGarten-Akku-KombigerätModell PGKGA 40-Li A1Seriennummer 202001000001 - 202001021012folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG • 2005/88/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60745-1:2009/A11:2010 • EN 60335-1:2012/A13:2017 • EN 62321-3-1:2014EN ISO 11806-1:2011 • EN ISO 11680-1:2011 • EN 55014-2:2015EN 55014-1:2017 • EN ISO 10517:2019 • EN 50636-2-91:2014EN 62233:2008
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/ EG bestätigt:Schallleistungspegel:
	Heckenscheren-Aufsatz	Hochentaster-Aufsatz	Spulen-Aufsatz	3-Zahn-Messer
garantiert:	106 dB(A) 96 dB(A)
gemessen:	100,9 dB(A) 101,5 dB(A) 93,6 dB(A) 93,6 dB(A)
Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI / 2000/14/ECBenannte Stelle: NB 0036, TÜV SÜD Industrie Service GmbH,Westendstraße 199, 80686 München, DeutschlandBaumusterbescheinigungs-Nr.: M6A 036607 0607 Rev.00
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, 15.02.2020Germany Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen: 03/2020

Ident.-No.: 72035140032020-SI/CZ/SK
