NAVODILA ZA UPORABO LD 15-10 125 R Flex

- za uporabu sukladno odredbama,

Simboli, ki se uporabljajo v teh navodilih 198

Simboli na električnem orodju ..... 198

Za vašo varnost ..... 198

Hrup in tresljaji ..... 201

Tehnične specifikacije 201

Pregled 202

Navodila za uporabo 203

Vzdrževanje in nega ..... 206

Podatki o odlaganju 206

C ∈ Izjava o skladnosti ..... 207

Izjava o omejitvi odgovornosti ..... 207

Simboli, ki se uporabljajo v teh navodilih

OPOZORILO!

Označuje grozečo nevarnost. Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.

POZOR!

Označuje grozečo nevarnost. Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.

OPOMBA

Označuje nasvete o uporabi in pomembne informacije.

Simboli na električnem orodju

Pred vklopom električnega orodja preberite navodila za uporabo!

Nosite očala!

Informacije o odlaganju stare naprave! (oglejte si stran 206)!

Za vašo varnost

POZOR!

Pred uporabo električnega orodja preberite naslednje priloge in ravnajte v skladu z njihovo vsebino:

• ta navodila za uporabo,
• splošna varnostna navodila za ravnanje z električnimi orodji, ki so vam na voljo v priloženem dokumentu (št. dokumenta: 315.915),
  – trenutno veljavna pravila na mestu uporabe in predpise o preprečevanju nesreč.

Električno orodje je zasnovano v skladu s tehničnimi standardi in veljavnimi predpisi za tehnično varnost. Kljub temu lahko pride pri njegovi uporabi do nevarnosti za življenje in telo uporabnika ali tretjih oseb in do škode na orodju oz. do druge materialne škode.

Električno orodje je dovoljeno uporabljati le

- v predvidene namene in

- v brezhibnem stanju.

Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.

Predvidena uporaba

Brusilnik za sanacije LD 15-10 125 R / LD 15-10 125 / LDE 15-10 125 R je namenjen

– profesionalni uporabi v industriji in obrti,
– suhemu brušenju in glajenju betona, ometa, estriha, peščenca, šamota in asfalta,
– brušenju barvanih površin in ostankov lepila na betonu ali estrihu,
– uporabi z diamantnimi nastavki, ki jih FLEX ponuja za to orodje in so primerni za število vrtljajev vsaj 10.000 vrt/min.

Uporaba rezalnih plošč, plošč za kosmačenje, lamelnih brusilnih plošč in žičnih krtač ni dovoljena.

Ob uporabi brusilnika za sanacije

LD 15-10 125 R / LD 15-10 125 /

LDE 15-10 125 R je treba priklopiti sesalnik za prah razreda M.

Varnostna navodila

POZOR!

Preberite vsa varnostna navodila in napotke. Pri neupoštevanju varnostnih navodil in napotkov lahko nastanejo takšne posledice, kot so električni udar, požar ali težke telesne poškodbe. Varnostna navodila si spravite za uporabo v prihodnosti.

■ To orodje je treba uporabljati kot brusilnik. Upoštevajte vsa opozorila, navodila, slikovne prikaze in podatke, kiste jih prejeli skupaj z električnim orodjem.
Zaradi nespoštovanja spodaj navedenih navodil lahko pride do električnega udara, požara in/ali težkih telesnih poškodb.
■ To električno orodje ni primerno za brušenje z brusnim papirjem, delo z žičnimi ščetkami in poliranje in za brušenje.
Vrste uporabe, za katere električno orodje ni predvideno, lahko ogrozijo Vašo varnost in povzročijo telesne poškodbe.
■ Ne uporabljajte pripomočkov, ki jih posebej za to orodje ni izdelal in priporočil proizvajalec orodja.
Ceprav je pripomoček mogoče priključiti na vaše električno orodje, ta ni nujno tudi varen.
■ Nazivna hitrost pripomočka mora biti vsaj enaka največji hitrosti, ki je označena na električnem orodju.
Pripomočki, ki se vrtijo z večjo hitrostjo od nazivne hitrosti, se lahko zlomijo ali razpadejo.
■ Zunanji premer in debelina vašega pripomočka morata biti v predvidenem območju zmogljivosti vašega električnega orodja.
Prevelikih ali premajhnih pripomočkov ni mogoče primerno zaščititi ali upravljati. Navojni nosilci pripomočkov morajo ustrezati navojem na vretenu brusilnika. Pripomočki, ki ne ustrezajo vpenjalnemu držalu električnega orodja, so neuravnoteženi, se preveč tresejo in lahko povzročijo izgubo nadzora.
■ Ne uporabljajte poškodovanih nastavkov. Pred vsako uporabo preverite nastavke glede krušenja in razpok, brusilne krožnike glede razpok ali močne obrabe. Če električno orodje ali nastavek pade na tla, preverite, ali so nastale poškodbe, ali pa uporabite drug nastavek. Ko nastavek

preverite in ga želite še naprej uporabljati, ostanite vi in druge osebe zunaj ravnine vrtečega se nastavka in orodje eno minuto pustite delovati z visokim številom obratov. Poškodovana vsadna orodja se največkrat zlomijo med tem preizkusnim časom.

■ Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.

■ Pazite, da bodo druge osebe varno oddaljene od Vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zaščitno opremo. Odlomljeni delci obdelovanca ali zlomljena vsadna orodja lahko odletijo stran in povzročijo telesne poškodbe, tudi izven neposrednega delovnega območja.

- Če izvajate dela, pri katerih lahko vstavno orodje pride v stik s skritimi omrežnimi napeljavami ali z lastnim omrežnim kablom, smete napravo držati le na izoliranem ročaju.

Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroči električni udar.

- Držite kabel proč od vrtečega pripomočka. V primeru, da izgubite nadzor nad orodjem, lahko orodje prereže kabel ali se zanj zatakne in vam roko lahko potegne v vrteči pripomoček.

- Nikoli ne odložite električnega orodja, preden se popolnoma ustavi. Vrteči se pripomoček se lahko zatakne za površino in povzroči, da električno orodje uide izpod vašega nadzora.

■ Ne vklapljajte električnega orodja, kadar ga nosite ob boku.
Vrteči pripomoček se lahko nenamerno zatakne za vaša oblačila, kar ga potegne proti vašemu telesu.
■ Redno čistite zračnike električnega orodja.
Ventilator motorja sesa prah v ohišje.
Prekomerna količina nabranega kovinskega prahu lahko povzroči električni udar.
■ Ne upravljajte električnega orodja v bližini vnetljivih materialov. Iskre lahko vnamejo te materiale.
■ Ne uporabljajte pripomočkov, za katere so potrebna tekoča hladilna sredstva.
Z uporabo vode ali drugega tekočega hladilnega sredstva lahko povzročite električni udar, ki lahko povzroči tudi smrt.

Posebna varnostna navodila za brušenje

■ Brusilna telesa uporabljajte samo za predvidene namene.
Na primer: nikoli ne brusite s stransko površino diamantnega brusilnega krožnika.
Diamantni brusilni krožniki so namenjeni odstranjevanju materiala s spodnjo stranjo brusilnega krožnika. Stranski pritiski na ta brusilna telesa jih lahko zlomijo.
■ Uporabljajte samo nepoškodovane vpenjalne prirobnice prave velikosti in oblike za izbrani nastavek.
Primerne prirobnice podpirajo nastavke in s tem zmanjšajo nevarnost zloma.
■ Ne uporabljajte obrabljenih nastavkov večjih orodij.
Nastavki za večja orodja niso zasnovani za višja števila vrtljajev manjših orodij in se lahko zlomijo.

Odskok in podobna opozorila

Povratni udarec je nenadna reakcija, ki nastane zaradi zagozdenja ali blokiranja vrtečega se vsadnega orodja, na primer brusilnega koluta, brusilnega krožnika, žične ščetke in podobnega. Zagozdenje ali blokiranje ima za posledico takojšnjo ustavitev vrtečega se vsadnega orodja. Nekontrolirano električno orodje se zaradi tega pospešeno premakne v smer, ki je nasprotna smeri vrtenja vsadnega orodja.

Če se na primer brusilni kolut zatakne ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki je potopljen v obdelovanec, zaplete vanj in brusilni kolut se odlomi ali povzroči povratni udarec.

Brusilni kolut se nato premakne proti uporabniku ali proč od njega, odvisno od smeri vrtenja brusilnega koluta na mestu blokiranja. Blokirni koluti se lahko pri tem tudi zlomijo.

Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja.

Preprečite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila.

Trdno držite električno orodje in se postavite tako, da lahko z rokami in telesom obvladate silo odskoka. Za učinkovit nadzor nad odskokom ali sunkom med zagonom vedno uporabljajte dodatni ročaj, če ga ima orodje.
Upravljavec lahko nadzoruje sunek ali silo odskoka, će izvede ustrezne varnostne ukrepe.
■ Nikoli ne postavljajte svoje dlani v bližino vrtečega pripomočka.
Pripomoček lahko odskoči na vašo dlan.
■ Ne postavljajte se v območje, kamor se lahko orodje premakne v primeru odskoka.
Električno orodje bo ob odskoku odletelo v nasprotno smer gibanja polirne naprave na točki stiska.
■ Posebej previdni dobite pri obdelovanju kotov, ostrih robov ipd. Pazite, da orodje ne poskakuje ali se zatakne.
Koti, ostri robovi ali poskakovanje pogosto povzročijo zatikanje vrtečega pripomočka in izgubo nadzora ali odskok. To lahko povzroči izgubo nadzora ali odskok.
■ Ne pritrjujte lesoreznega rezila z verigo ali zobate rezalne plošče.
Takšna rezila pogosto povzročajo odskok in izgubo nadzora.

Dodatna varnostna navodila

■ Uporabljajte izključno podaljške, ki so primerni za uporabo na prostem.
- Odsvetujemo brušenje barv, ki vsebujejo svinec. Za odstranjevanje barv, ki vsebujejo svinec, naj poskrbi strokovno osebje.

■ Ne obdelujte materialov, pri katerih se lahko sproščajo zdravju škodljive snovi (npr. azbest). Poskrbite za varnostne ukrepe, će se lahko sprošča zdravju škodljiv, gorljiv ali eksploziven prah. Nosite protiprašno masko. Uporabljajte naprave za odsesavanje.

MATERIALNA ŠKODA!

■ Omrežna napetost mora ustrezati podatkom o dopustni napetosti na tipski ploščici.

Hrup in tresljaji

Vrednosti hrupa in vibracij smo izmerili s pomočjo smernice EN 60745.

Nivo hrupa A naprave dosega tipično naslednje vrednosti:

– Zvočni tlak: 87,3 dB(A);

– Zvočna moč: 98,3 dB(A);

Navedene meritve veljajo za nova električna orodja. Vsakodnevna uporaba povzroči. da se vrednosti hrupa in tresljajev spremenijo.

OPOMBA

Raven emisij tresljajev na tem listu z informacijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 60745, in ga je mogoče uporabljati za primerjavo enega orodja z drugim. Uporabljati ga je mogoče za predhodno oceno izpostavljenosti.

Navedena raven emisij tresljajev predstavlja glavni namen uporabe orodja.

Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno poveča raven izpostavljenosti v celotnem obdobju uporabe.

Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno zniža raven izpostavljenosti v celotnem obdobju uporabe.

Upoštevajte tudi druge varnostne ukrepe za zaščito uporabnika pred učinki tresljajev, na primer: vzdrževanje orodja in pripomočkov, uporaba s toplimi rokami in organizacija delovnih vzorcev.

POZOR!

Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za ušesa.

Tehnične specifikacije

		LD 15-10 125 R L	D 15-10 125 LD	E 15-10 125 R
Vrsta naprave Brusilnik za sanacije
Napetost omrežja V/Hz		230/50
Varnostni razred		II / ☐
Vhodna moč	W	1.450
Hitrost	1/min	10.000		4.000/-10.000
Izmerjeno število vrtljajev	1/min	11.700
Vpenjalo		M14
maks. premer plošče	mm	125
Teža (brez električnega kabla)	kg	2,9	3,2	2,9

Pregled

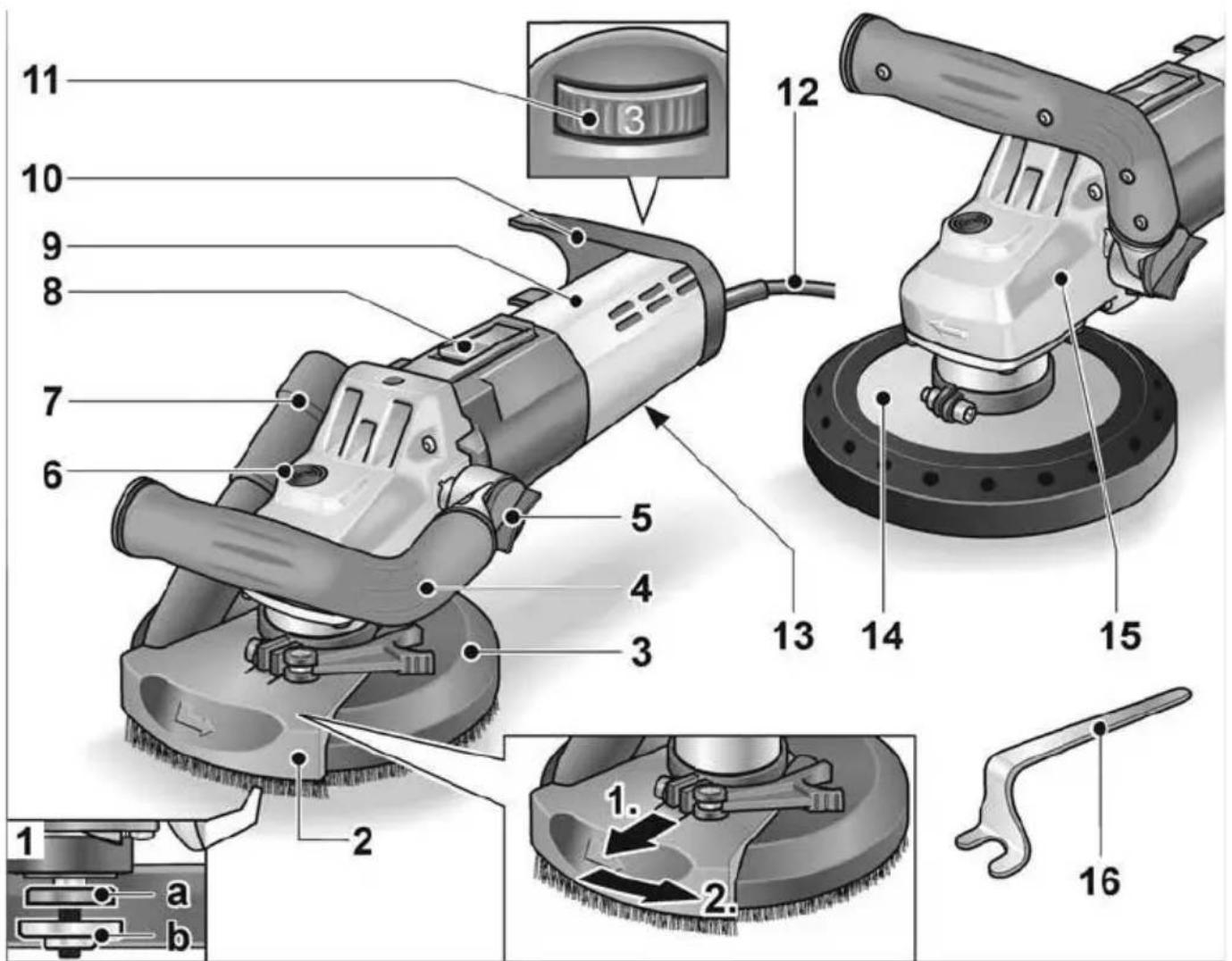

1 Vreteno z navojno prirobnico a vpenjalna prirobnica b vpenjalna matica
2 Pomični robni segment
3 Zaščitni pokrov s krtačnim vencem (LD 15-10 125 R / LDE 15-10 125 R)
4 Nastavljiv ročaj
5 Vrtljivi gumb za nastavitev ročaja
6 Zaklep vretena Zaklep vretena zavaruje vreteno ob zamenjavi orodja.
7 Priključni nastavek za odsesavanje
8 Prekucno stikalo Za vklop in izklop. S položajem za trajno delovanje.

9 Zadnji ročaj/ohišje
10 Držalo gibke cevi
11 Nastavitveno kolesce za izbiro števila vrtljajev (LDE 15-10 125 R)
12 Napajalni kabel dolžine 4,0 m z vtikačem
13 Tipska tablica
14 Zaščitni pokrov z gumijastim obročem za odsesavanje (LD 15-10 125)
15 Glava gonila Glava z izhodno odprtino za zrak in puščico s smerjo vrtenja.
16 Zadrževalni ključ

Navodila za uporabo

Pred vklopom električnega orodja

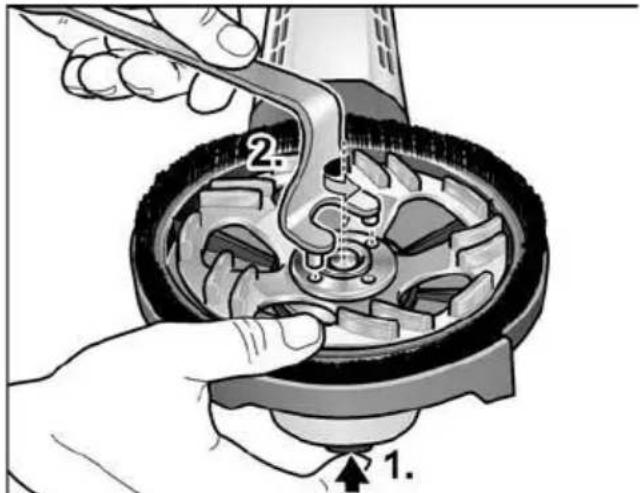

Električno orodje in pribor odstranite iz embalaže in preverite, ali je pošiljka popolna in nepoškodovana.

Vstavljanje in zamenjava brusilnega sredstva

POZOR!

Pred vsemi deli na električnem orodju izvlecite vtič iz vtičnice.

Krtačni venec mora štrleti pribl. 0–1 mm čez brusilni krožnik. Po potrebi popravite (glejte „Prilagoditev zaščitnega pokrova (LD 15-10 125 R / LDE 15-10 125 R)“).

■ Vstavite vtič v vtičnico.
■ Vklopite električno orodje (ne da se zaskoči) in ga pustite delovati pribl. 30 sekund. Preverite, ali prihaja do neuravnoteženosti in tresljajev.
■ Izklopite električno orodje.

Nastavitev ročaja

1. 2x

2. 3. C

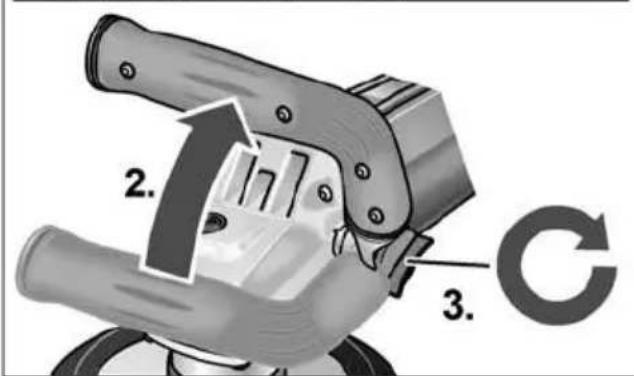

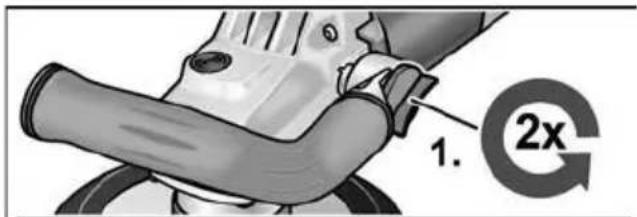

■ Vrtljivi gumb za nastavitev ročaja odvijte za približno 2 obrata v levo.

■ Ročaj pomaknite v želeni položaj (koraki po 15°).
Prepričajte se, da se pravilno zaskoči!
■ Vrtljivi gumb za nastavitev ročaja zategnite v desno.

i OPOMBA

Po potrebi je mogoče ročaj prestaviti na drugo stran električnega orodja.

Prilagoditev zaščitnega pokrova (LD 15-10 125 R / LDE 15-10 125 R)

i OPOMBA

Krtačni venec mora štrleti pribl. 0–1 mm čez brusilni krožnik. Za izenačitev obrabe diamantnega brusilnega krožnika je mogoče zaščitni pokrov nastaviti po višini.

■ Sprostite vpenjalno ročico na zaščitnem pokrovu.
■ Zaščitni pokrov nastavite na želeno višino.

1. 2. 3.

■ Zategnite vpenjalno ročico.

Vklop in izklop orodja

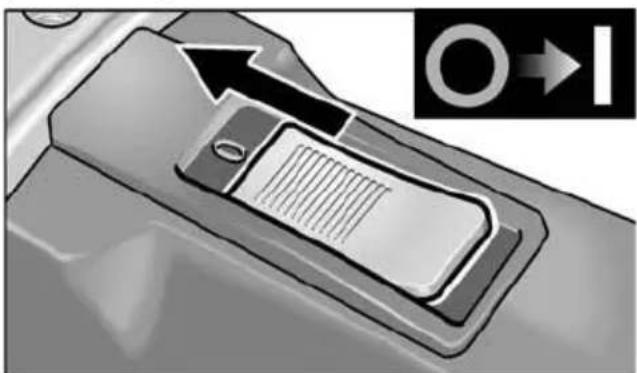

Kratko delovanje brez uporabe prekucnega stikala

Po izpadu električnega toka se vključeno orodje ne bo ponovno vklopilo.

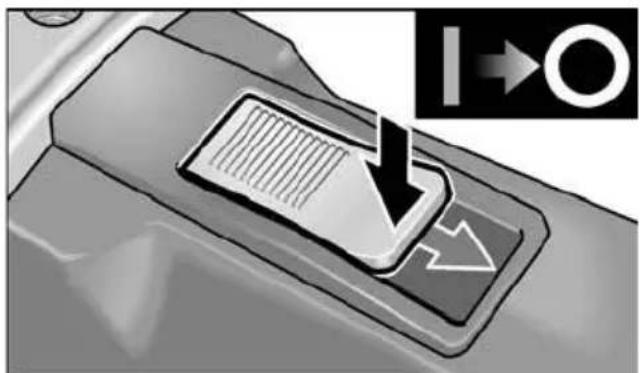

Izklop orodja:

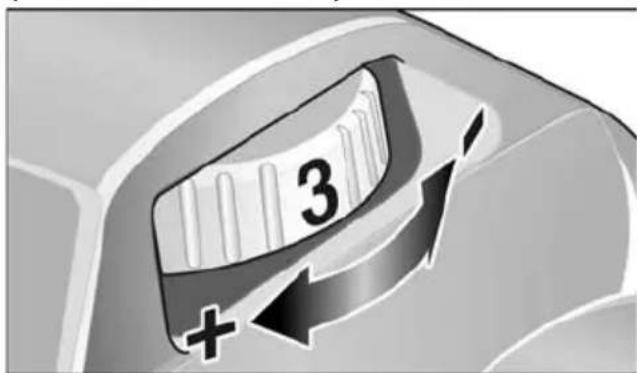

Izbira števila vrtljajev (LDE 15-10 125 R)

3 +

■ Za nastavitev delovnega števila vrtljajev zavrtite nastavitveno kolesce v položaj za želeno vrednost.

POZOR!

Nevarnost telesnih poškodb zaradi uničenja orodja. Izberite primerno orodje za delo, ki opravljate.

OPOMBA

Pri brušenju z nizkim številom vrtljajev (1-3) ne izvajajte prevelikega pritiska na orodje, sicer lahko pride do hitrega pregrevanja.

Uporaba sistema za sesanje

OPOMBA

Priporočamo uporabo sesalnika za prah FLEX razreda M.

■ Sesalno cev priključite na priključni nastavek 32 mm.

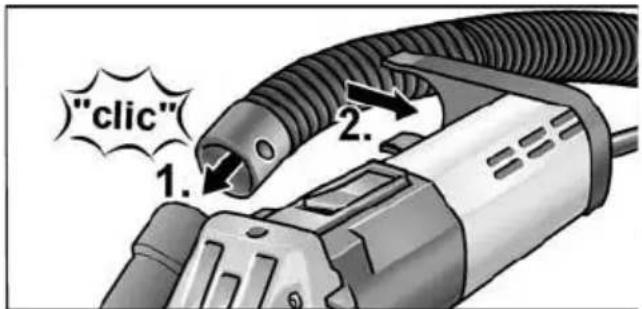

■ Cev za odsesavanje zataknite v držalo gibke cevi.

Delo z električnim orodjem

POZOR!

Vrteči se brusilni krožnik ne sme priti v stik z ostrimi štrlečimi predmeti. Nevarnost povratnega udarca! Poškodbe brusilnega krožnika. Če je brusilni krožnik poškodovan ali močno obrabljen, ga nujno zamenjajte.

POZOR!

Električno orodje vedno trdno držite z obema rokama!

1. Pritrdite brusilno sredstvo.
2. Priključite sesalnik.
3. Vtaknite vtič v vtičnico.
4. Vklopite sesalnik.
5. Vklopite orodje.

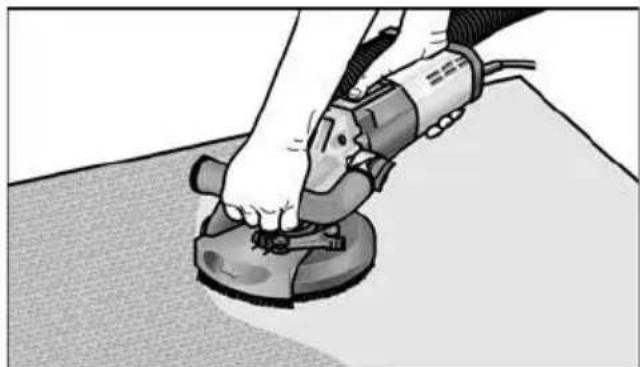

6. Brusilnik za sanacije namestite na delovno površino. Krtacni venec (LD 15-10 125 R / LDE 15-10 125 R) oz. gumijasti obroč za odsesavanje (LD 15-10 125) se mora nalegati na delovno površino.

Zaščitni pokrov je opremljen s krtačnim vencem. Ta venec služi dvema namenoma:

- Ker krtačni venec štrli čez površino brusilnega krožnika, je prvi, ki pride v stik z delovno površino. Na ta način se brusilni krožnik usmeri vzporedno z delovno površino, preden brusilno sredstvo pride v stik z delovno površino. Na ta način se prepreči, da bi rob brusilne plošče povzročil nastanek srpaste luknje.

– Venec zadržuje prah, dokler ga ne odsesa sesalnik. Če se krtačni venec poškoduje ali kaže znake prekomerne obrabe, ga morate zamenjati. Komplet nadomestnih krtač je na voljo pri vseh servisnih centrih FLEX.

Gumijasti obroč za odsesavanje (LD 15-10 125)

Če se gumijasti obroč za odsesavanje poškoduje ali kaže znake prekomerne obrabe, ga morate zamenjati.

Nadomestni obroč za odsesavanje je na voljo pri vseh servisnih centrih FLEX.

Vzdrževanje in nega

POZOR!

Pred vsemi deli na električnem orodju izvlecite vtič iz vtičnice.

Čiščenje

POZOR!

Ne uporabljajte vode ali tekočih čistilnih sredstev.

■ S suhim stisnjenim zrakom redno izpihujte notranjost ohišja in motorja.
■ Zaščitni pokrov in pomični robni segment čistite s stisnjenim zrakom.

Popravila

Popravila lahko izvede samo pooblaščena servisni center za stranke.

OPOMBA

Med garancijsko dobo ne odstranjujte vijakov z ohišja motorja. V primeru neupoštevanja prenehajo veljati garancijske obveznosti proizvajalca.

Nadomestni deli in pripomočki

Za druge pripomočke, zlasti orodja in polirne pripomočke, glejte kataloge proizvajalca.

Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani: www.flex-tools.com

Podatki o odlaganju

POZOR!

Pri odvečnih električnih orodjih odstranite napajalni kabel, da bodo uporabna.

Samo za drzave EU

Električnih orodij ne odstranite med gospodinjske odpadke!

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način.

OPOMBA

Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca!

Izjava o skladnosti C€

Na lastno odgovornost izjavljamo, da je izdelek, opisan v "Tehnične specifikacije", skladen z naslednjimi standardi ali normativnimi dokumenti:

EN 60745 v skladu z določbami iz direktiv 2014/30/EU, 2006/42/ES, 2011/65/EU.

Odgovornost za tehnično dokumentacijo: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Bikks -1

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka.

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.

Cuprins

Simboluri folosite ..... 208
