NAVODILA ZA UPORABO HAMT66IRCS HAIER

1 Sigurnosna upozorenja za ugradnju str. 2

3 Dimenzije ploče za kuhanje str. 4 – 9

3.1. Širina 60

3.2. Širina 65

3.3. Širina 80

4 Alati za ugradnju str. 10

4.1. Standardni ugradbeni

4.2. Ugradbena gornja ploča

5 Udaljenosti ugradnje str. 11

5.1. Mjere opreza

Ta priročnik za namestitev je namenjen proizvajalcem kuhinj, ki bodo prevzeli te izdelke. Za zagotavljanje varnosti in doseganje najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Preden montažo si zabeležite serijsko številko, saj jo boste morda potrebovali v primeru popravil. Pred uporabo preverite, ali je prišlo do poškodb med prevozom in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite na varni razdalji stran od otrok.

i OPOMBA: Lastnosti, slike v priročniku in dodatna oprema izdelka se lahko razlikujejo glede na kupljeni model.

kazalo

1 Varnostna opozorila za namestitev str. 2

2 Kam namestiti izdelek str. 3

2.1 Več priporočil

3 Mere kuhalne plošče str. 4–9

3.1 Širina 60

3.2 Širina 65

3.3 Širina 80

4 Oprema za namestitev str. 10

4.1 Standardna vgradnja

4.2 Vgradnja žica-zgornja stranica

5 Razdalje namestitve str. 11

5.1 Previdnostni ukrepi

7.1 Kuhalna plošča 60

7.2 Kuhalna plošča 65

7.3 Kuhalna plošča 80

8 Priključitev na električno omrežje str. 20–22

8.1 Varnostna opozorila

8.2 Navodila

8.3 Več priporočil

8.4 Shema povezave

9 Navodila za namestitev str. 24–31

9.1 Opozorila

9.2 Namestitev po korakih

10 Dostava uporabniku str. 32

11 Prva uporaba str. 32

12 Demontaža izdelka str. 32

Med montažo izdelka upoštevajte ta navodila.

Vaša varnost je za nas zelo pomembna. Pred uporabo pečice natančno preberite te informacije;

• Montažo mora izvesti usposobljen tehnik, ki mora poznati in upoštevati zakone, ki veljajo v državi namestitve, in navodila proizvajalca.
• Če je za odpravo napak, ki so posledica nepravilne namestitve, potrebna pomoč proizvajalca, takšna pomoč ni zajeta v garanciji;
  • Pred uporabo gospodinjskega aparata odstranite embalažni material;
• Po odstranitvi embalaže izdelka preverite, da ni poškodovan in se v primeru težav pred namestitvijo obrnite na servisni center, izdelka pa ne priključite na električno omrežje;
• Zaradi poškodovanega izdelka lahko pride do kratkega stika, električnega udara, začetka požara in drugih nevarnosti;
• Preverite, će embalaža vsebuje dodatke ali potrošni material (vrečke z vijaki, dokumenti, brošure ipd.) ter jih po potrebi odstranite in pospravite;

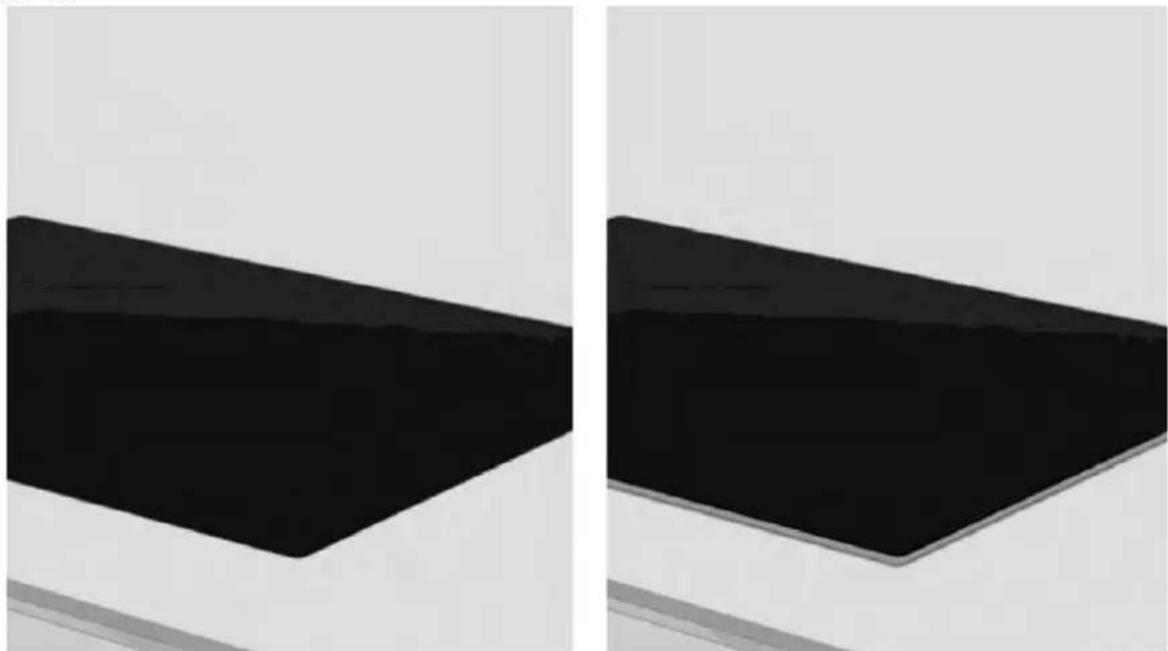

• Izdelek lahko namestite na delovno površino ali ga poravnate z njo;
• Pred namestitvijo gospodinjskega aparata zagotovite zadostno prezračevanje, ki omogoča pravilno kroženje svežega zraka, potrebnega za hlajenje in zaščito notranjih komponent. Glede na vrsto namestitve izvedite odprtine, navedene na slikah. Kuhalno ploščo vedno pritrdite na pohištvo s sponkami/vijaki, ki so priloženi gospodinjskemu aparatu.
• Delovanje kuhalne plošče pri nazivnih frekvencah ne zahteva dodatnih posegov ali namestitev.
• Če je za odpravo napak zaradi nepravilne namestitve potrebna pomoč proizvajalca, takšna pomoč ni vključena v garancijo. Upoštevajte navodila za namestitev, ki ste jih prejeli od usposobljenega osebja.
• Nepravilna namestitev lahko povzroči škodo ali poškodbe oseb, živali ali premoženja. Proizvajalec ne prevzema odgovornosti za takšno škodo ali poškodbe;
• Varna uporaba je zagotovljena le, če je bila namestitev izvedena pravilno in po teh navodilih. V primeru poškodbe zaradi nepravilne montaže je odgovorna oseba, ki je namestila izdelek;
  • Med namestitvijo gospodinjski aparat ne sme biti priključen na električno omrežje.
• Priporočljivo je, da med namestitvijo nosite zaščitne rokavice, da preprečite ureznine;
• Garancija ne krije škode, ki nastane zaradi nepravilne namestitve;
• V primeru nepravilne namestitve, nedovoljenih posegov v aparat in neustrezne povezave veljavnost garancije za izdelek preneha;

• Prepričajte se, da napajalni kabel izdelka po vgradnji ni zlahka dostopen;

• Po montaži napajalni kabel ne sme priti v stik z gibljivimi deli kuhinjskih komponent (npr. predalom) in ne sme biti izpostavljen mehanskim obremenitvam;
  • Ta izdelek med uporabo zahteva stalno prezračevanje. Ne pokrivajte dovodnih odprtin;

• Pri dostavi izdelka končnemu uporabniku mora tehnik zagotoviti pravilno namestitev;

• Ta izdelek namestite in uporabljajte v zaprtem, pokritem, suhem in dobro prezračevanem prostoru;
• Izdelka ne nameščajte v odprto okolje, izpostavljeno vremenskim vplivom;
  • Ta izdelek je zasnovan za uporabo do največje nadmorske višine 2000 metrov;
• Izdelek namestite v bližini električne vtičnice;
• Izdelek uporabljajte le, če je vstavljen v vgradno odprtino, sicer obstaja nevarnost poškodb in opeklin;
• Kuhalne plošče ne nameščajte na nehlajeno pečico, sušilni stroj, pomivalni stroj ali hladilnik. Priporočamo tudi, izdelka ne nameščate nad pralni stroj. Kuhalno ploščo lahko namestite nad hlajeno pečico;

2.1 Več priporočil

• Delovno ploščo natančno oblikujte z uporabo potrebnih orodij, odvisno od materiala, ki ga želite rezati. Površine, ki jih je treba izrezati morajo biti zatesnjene ali drugače odporne proti prodiranju vlage;
• Delovna površina mora biti oblikovana v skladu s shemami iz tega priročnika. Kuhalna površina mora biti v popolnoma vodoravnem položaju. Preverite, ali je tesnilo pod kuhalno površino, če je na voljo, pravilno nameščeno;
• Med namestitvijo si pomagajte mehko krpo, da ne poškodujete kuhalne plošče in delovne površine;

OPOZORILO: Nevarnost požara in poškodbe zaradi odprtega ognja. Odprti ogenj (npr. sveča) hranite stran od izdelka.

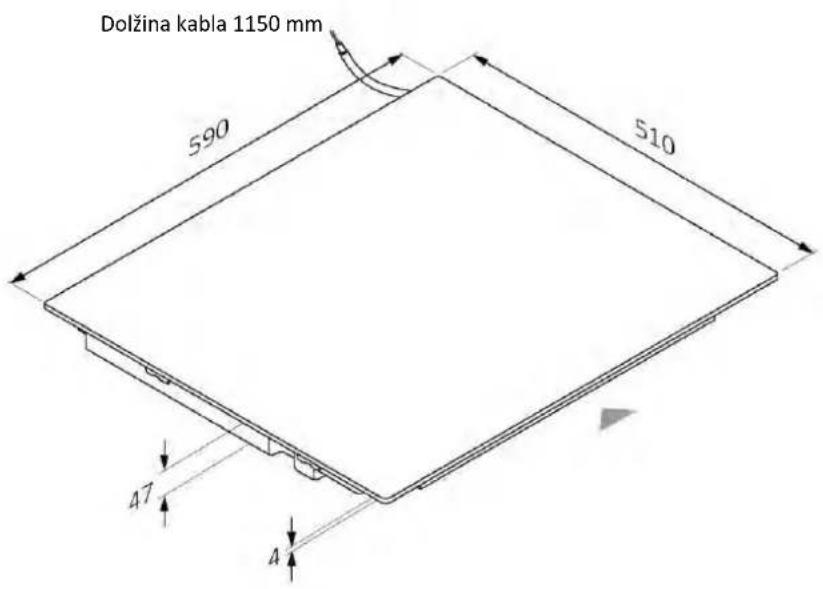

3.1 Širina 60

Dimenzije v mm

Aksonometrični pogled od zgoraj

Dolžina kabla 1150 mm 590 510 47 A

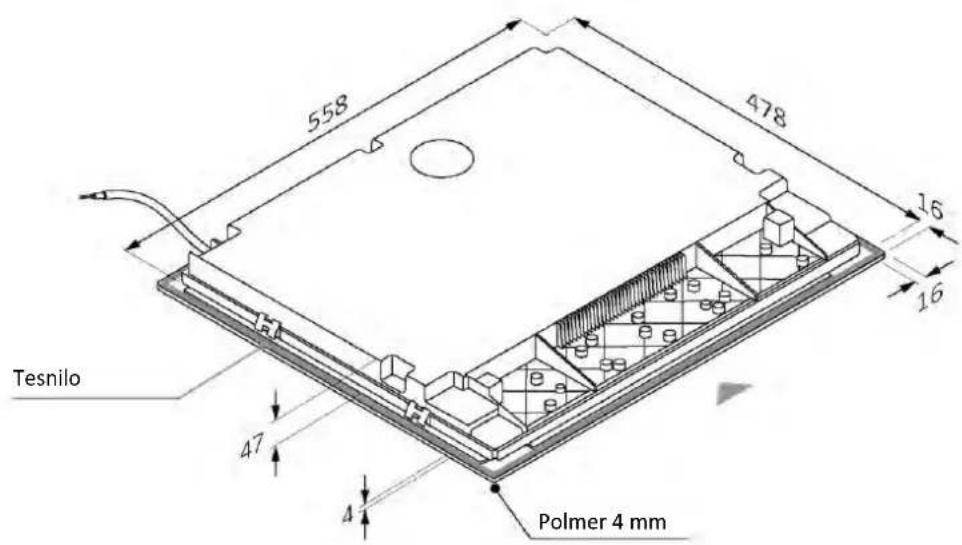

Aksonometrični pogled od spodaj

558 478 16 16 Tesnilo 47 4 Polmer 4 mm

3.1 Širina 60

Dimenzije v mm

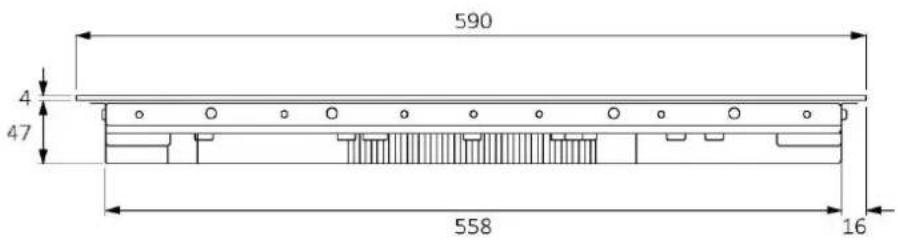

Pogled od spredaj

590 4 47 558 16

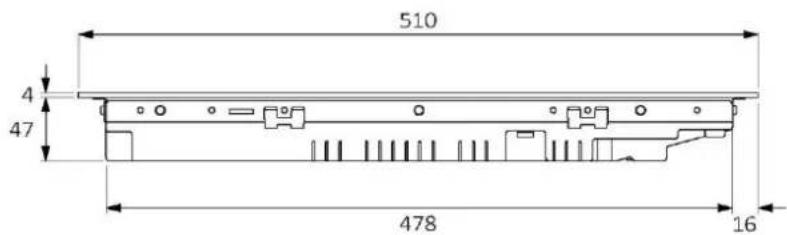

Pogled s strani

510 4 47 478 16

kode izdelkov

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

3.2 Širina 65

Dimenzije v mm

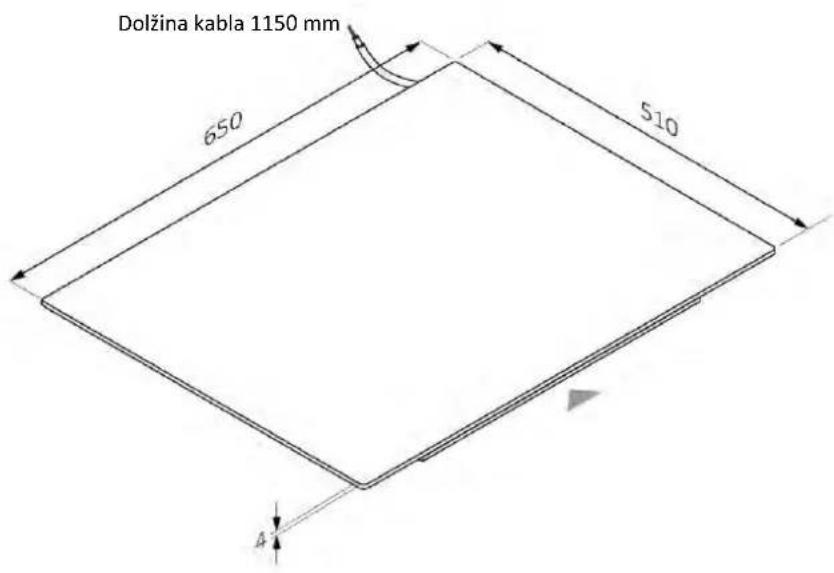

Aksonometrični pogled od zgoraj

Dolžina kabla 1150 mm 650 510 4

Aksonometrični pogled od spodaj

558 478 16 46 Tesnilo 47 4 Polmer 4 mm

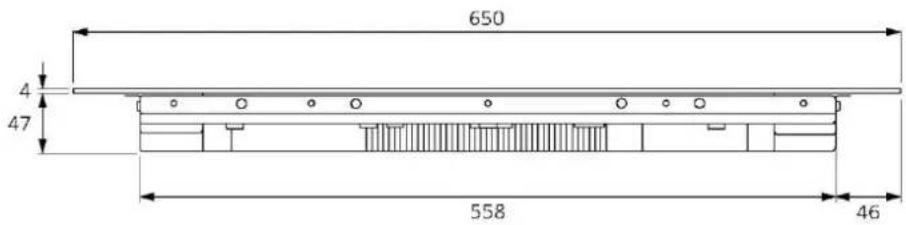

3.2 Širina 65

Dimenzije v mm

Pogled od spredaj

650 4 47 558 46

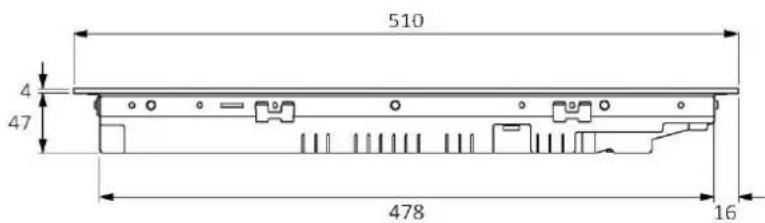

Pogled s strani

510 4 47 478 16

kode izdelkov

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

3.3 Širina 80

Dimenzije v mm

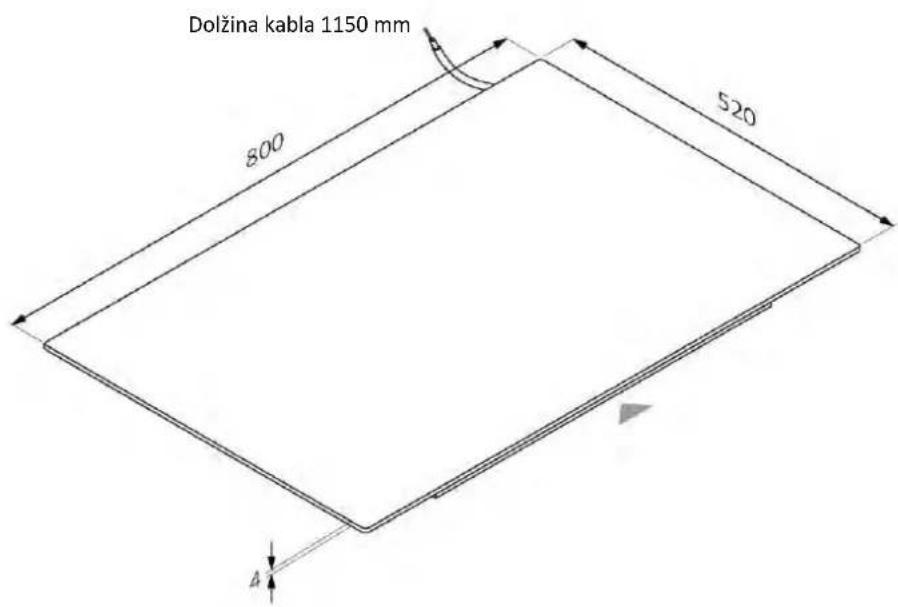

Aksonometrični pogled od zgoraj

Dolžina kabla 1150 mm 800 520 A

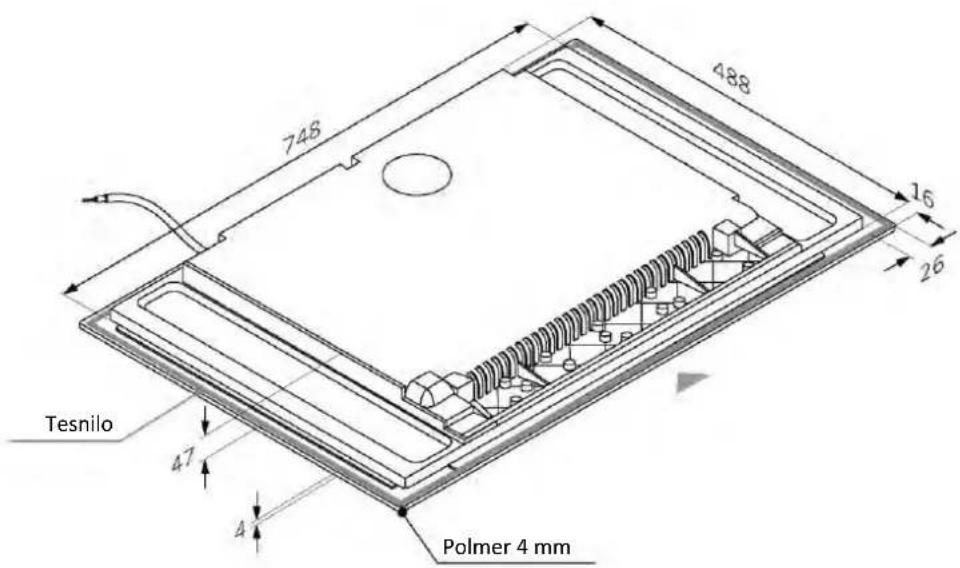

Aksonometrični pogled od spodaj

746 488 16 26 Tesnilo 47 4 Polmer 4 mm

3.3 Širina 80

Dimenzije v mm

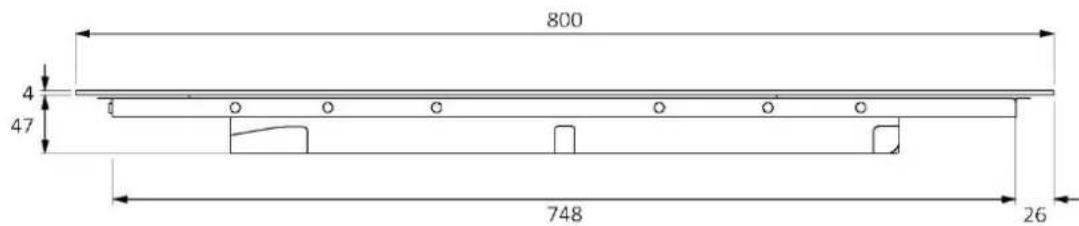

Pogled od spredaj

800 4 47 748 26

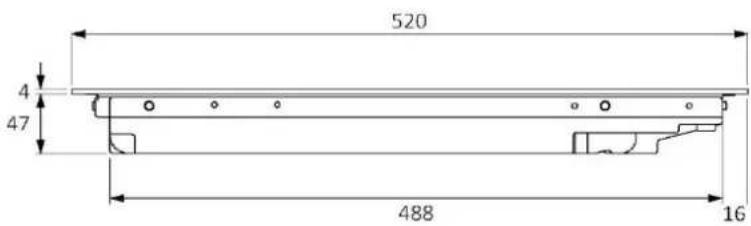

Pogled s strani

520 4 47 488 16

kode izdelkov

HAMTB86IRCS

HAMTB86IWCS

4.1 Standardna vgradnja

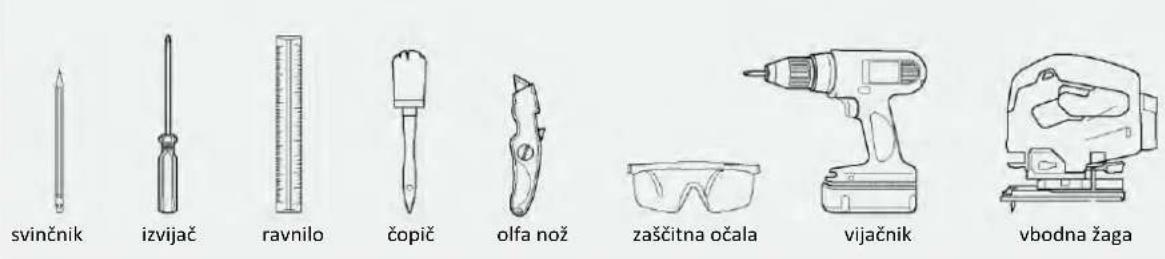

Potrebna orodja

svinčnik izvijač ravnilo čopič olfa nož zaščitna očala vijačnik vbodna žaga

Orodja, priložena izdelku

izvijač čopič olfa nož lepilni trak gobica razpršilo silikon

Orodja, priložena izdelku

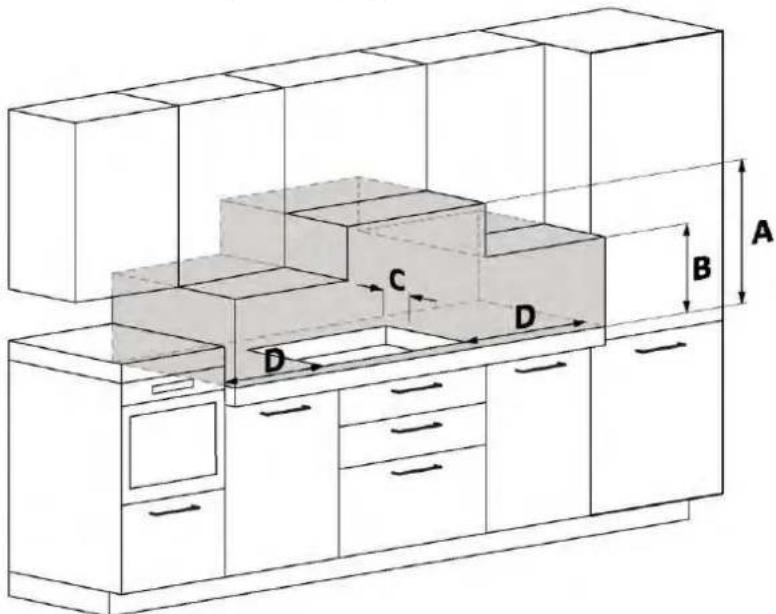

• Kar zadeva varnost je ta izdelek v skladu s trenutno veljavnimi predpisi;
- Ohranite stransko varnostno razdaljo od pohištva (D). Stranske obloge pohištva morajo biti izdelane iz toplotno odpornega materiala;
- Razdalja med kuhalno ploščo in pohištvom ali vgrajenimi napravami mora biti takšna, da zagotavlja zadostno prezračevanje in zadostno odvajanje zraka;
- Najmanjša razdalja med odprtino kuhalne plošče in stensko ploščo/robom mora biti najmani 35 mm;

• Naimaniša razdalia med kuhalno ploščo in napo je odvisna od modela nape;

- Pri razdalji med kuhalno ploščo in stenskimi enotami je treba upoštevati prisotnost večjih predmetov (lonci, zajemalke itd.) in njihovo uporabo;

- Na območju pod kuhalno ploščo mora biti med kuhalno ploščo in katerim koli drugim predmetom najmanj 10 mm prostora, saj lahko na slednjo vpliva toplota, ki nastane med uporabo;

• Glede prezračevanja izdelka upoštevajte navodila v tem priročniku;

- Če je izdelek nameščen nad pečico, glejte tudi navodila za namestitev pečice.

A Priporočamo razdaljo najmanj 650 mm, vendar glejte priročnik za napo;
B Razmislite o uporabnem prostoru uporabe loncev, kuhalnic in drugih predmetov;
C 35 mm razdalje od vgradne odprtine do plošče/roba;
D 35 mm: kuhalna plošča L60;
55 mm: kuhalna plošča L65;
35 mm: kuhalna plošča L80;

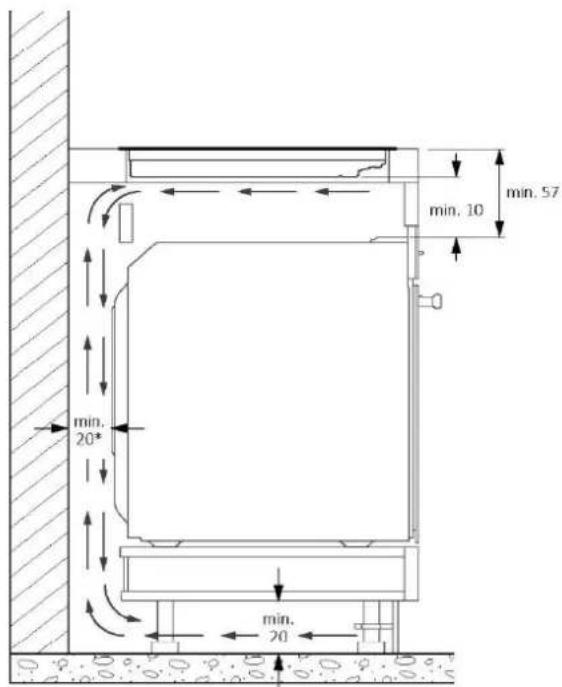

6.1 Širina 60 - 65 - 80 na podlagi s pečico

* Navedba se nanaša na kuhalno ploščo. Za informacije o pečici glejte namenski priročnik za namestitev.

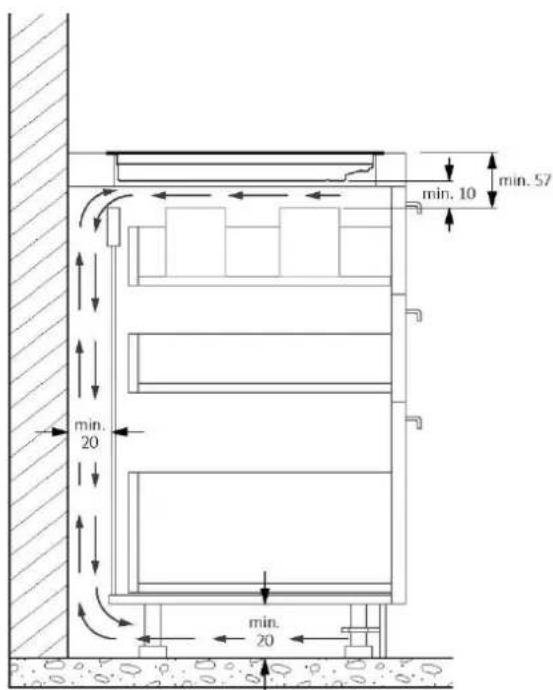

6.2 Širina 60 - 65 - 80 na podlagi s predali

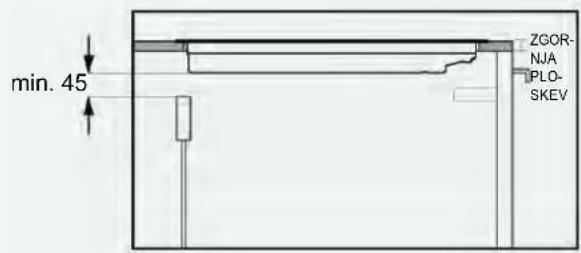

Pohištvo z debelejšo zgornjo stranico: med vrhom in zadnjo verigo zagotovite zadnjo odprtino vsaj 45 mm.

min. 45 ZGOR- NJA PLO- SKEV

Pohištvo s tanjšo zgornjo stranico: med kuhalno ploščo in zadnjo verigo zagotovite zadnjo odprtino vsaj 45 mm.

7 Dimenzije vgradnje

• Kuhinjska tla morajo biti oblikovana v skladu z naslednjimi shemami;
• Zadnji del pohištva mora vsebovati odprtine, navedene na naslednjih shemah;

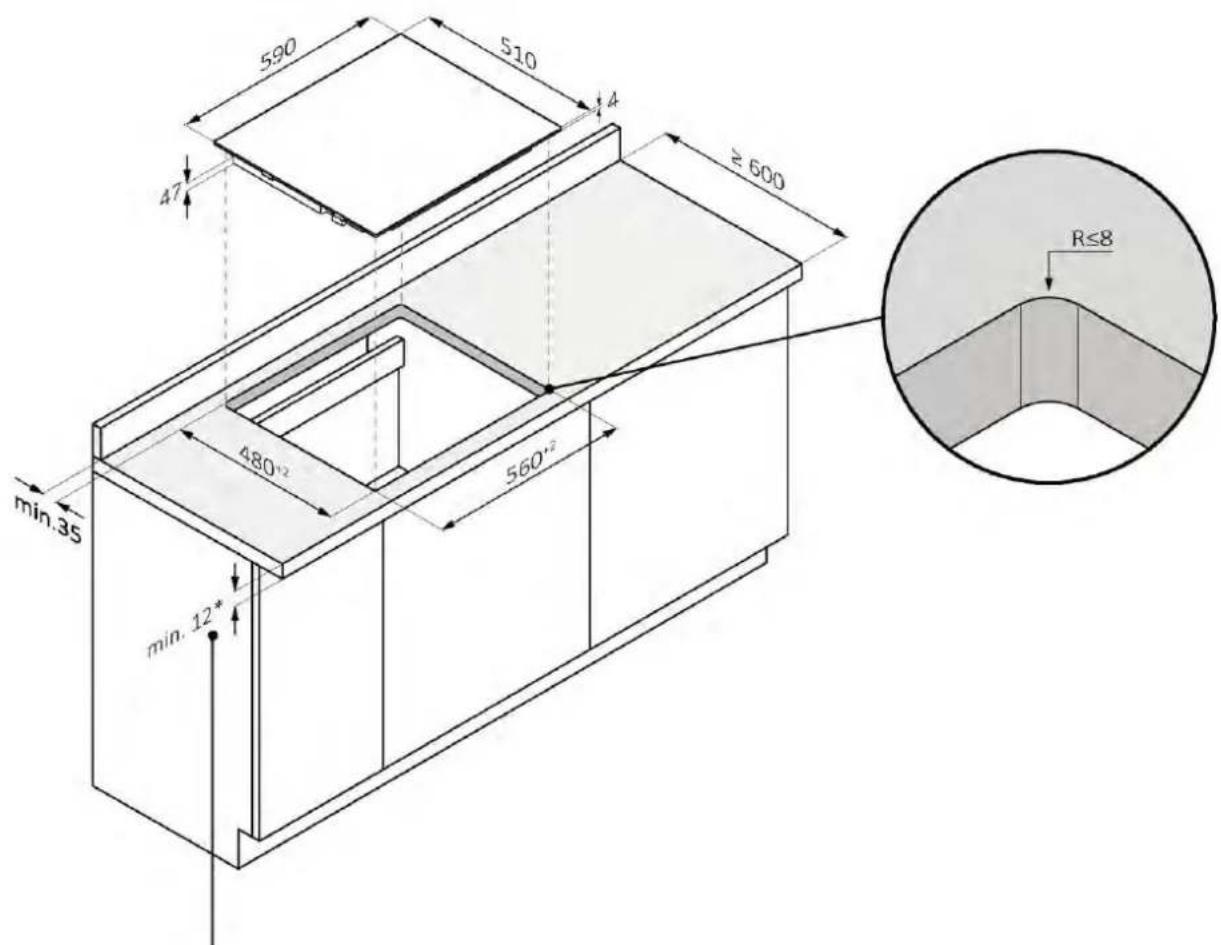

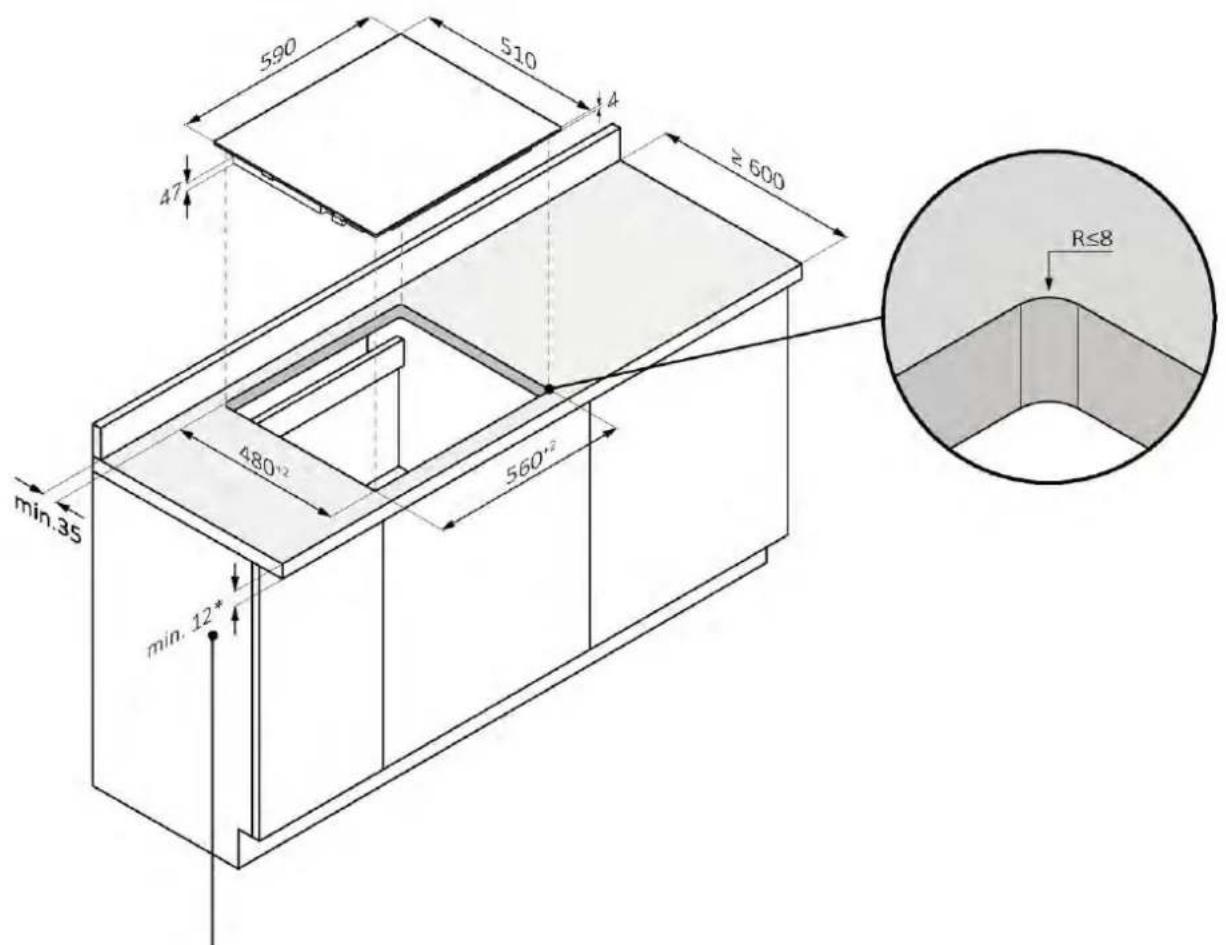

7.1 Kuhalna plošča 60

standardna namestitev

590 510 4 ≥ 600 47 18 480°2 560°2 min.35 min.12* R≤8

*28 s pečico spodaj

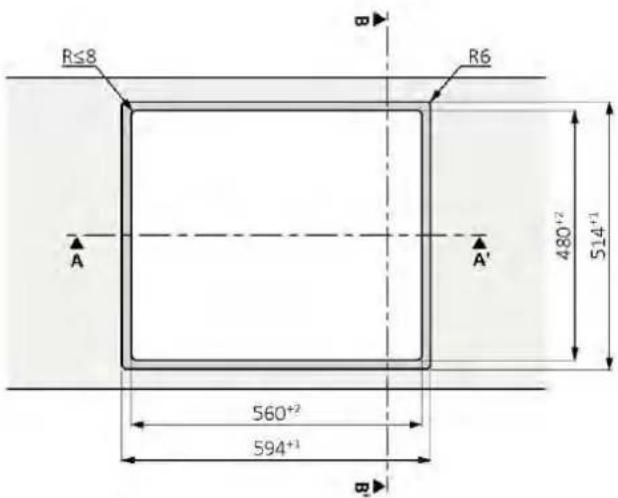

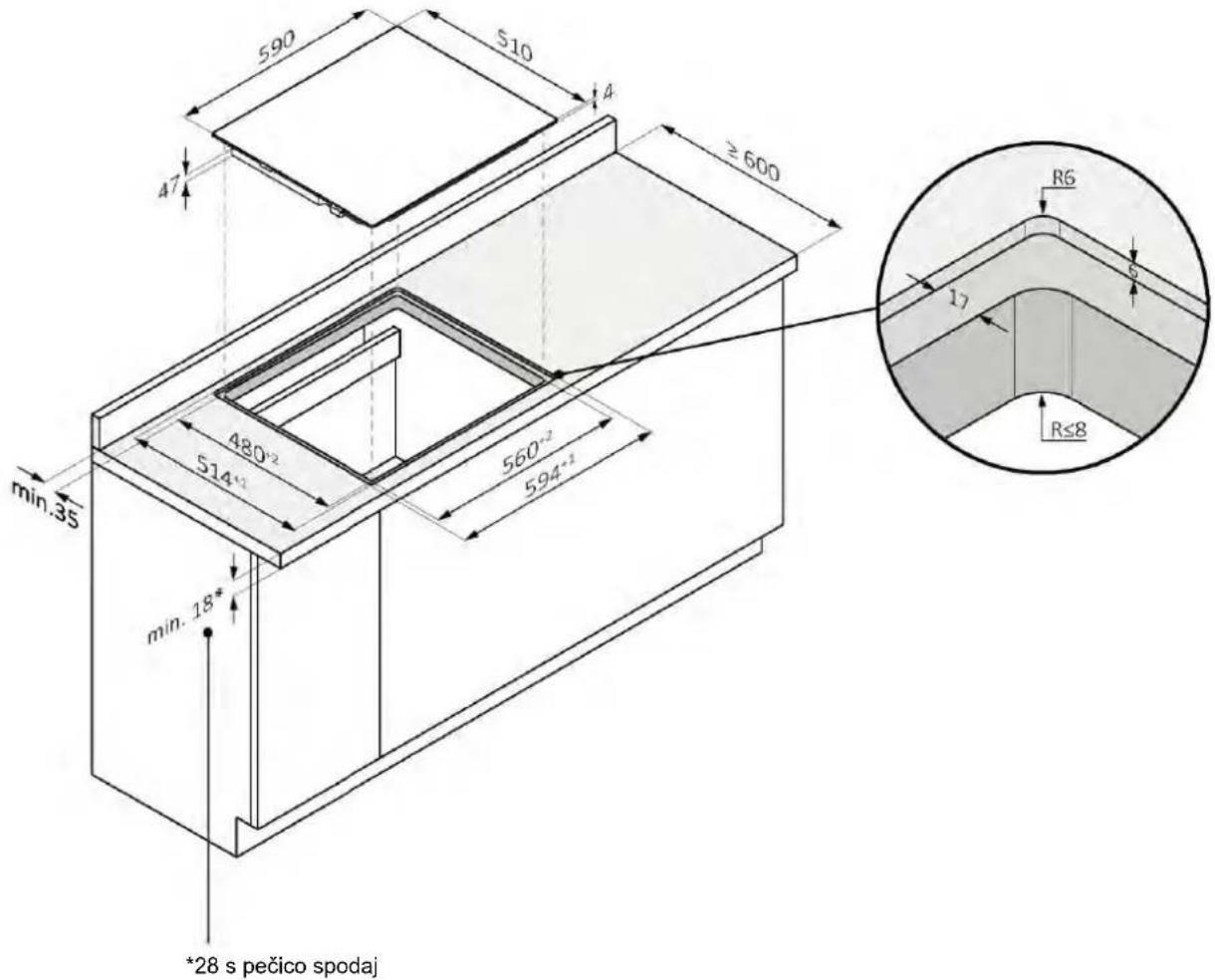

7.1 Kuhalna plošča 60

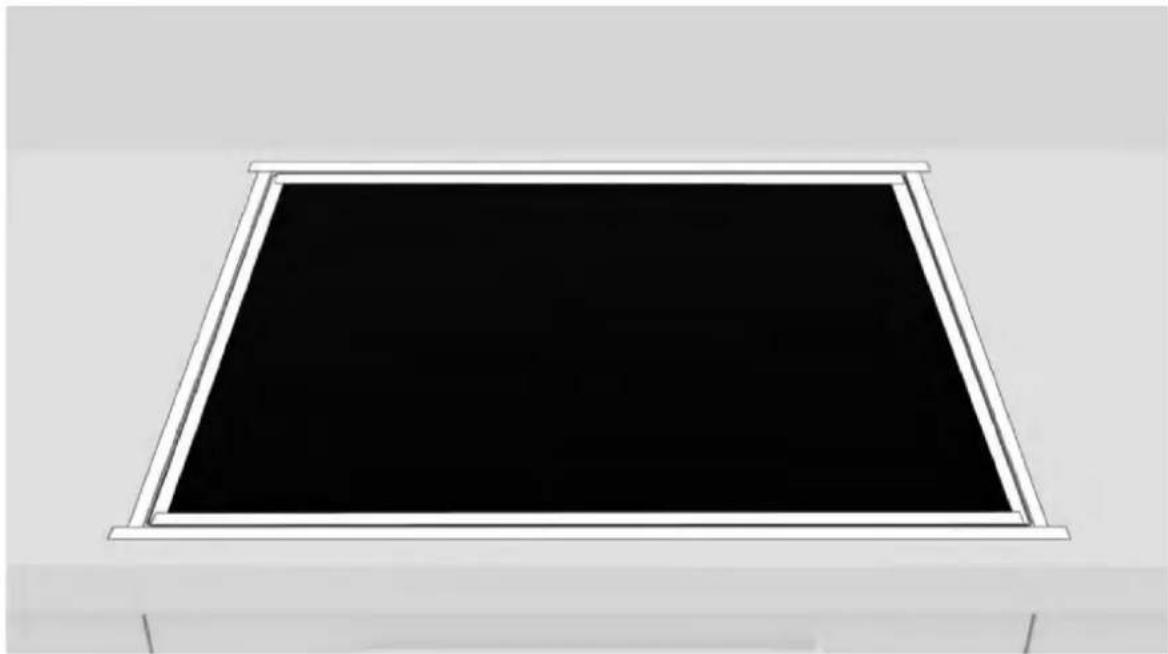

namestitev žica-zgornja stranica

OPOZORILO: ni na voljo za izdelke z upognjenim steklom.

590 510 4 ≥ 600 47 min.35 480°² 514°² 560°² 594°² min.18°* *28 s pečico spodaj R6 17 R≤8

R≤8 R6 A A' 480+2 514+1 560+2 594+1 B

590 560*2 594*1 Razdelek A-A'

510 480°² 514°¹ Razdelek B-B'

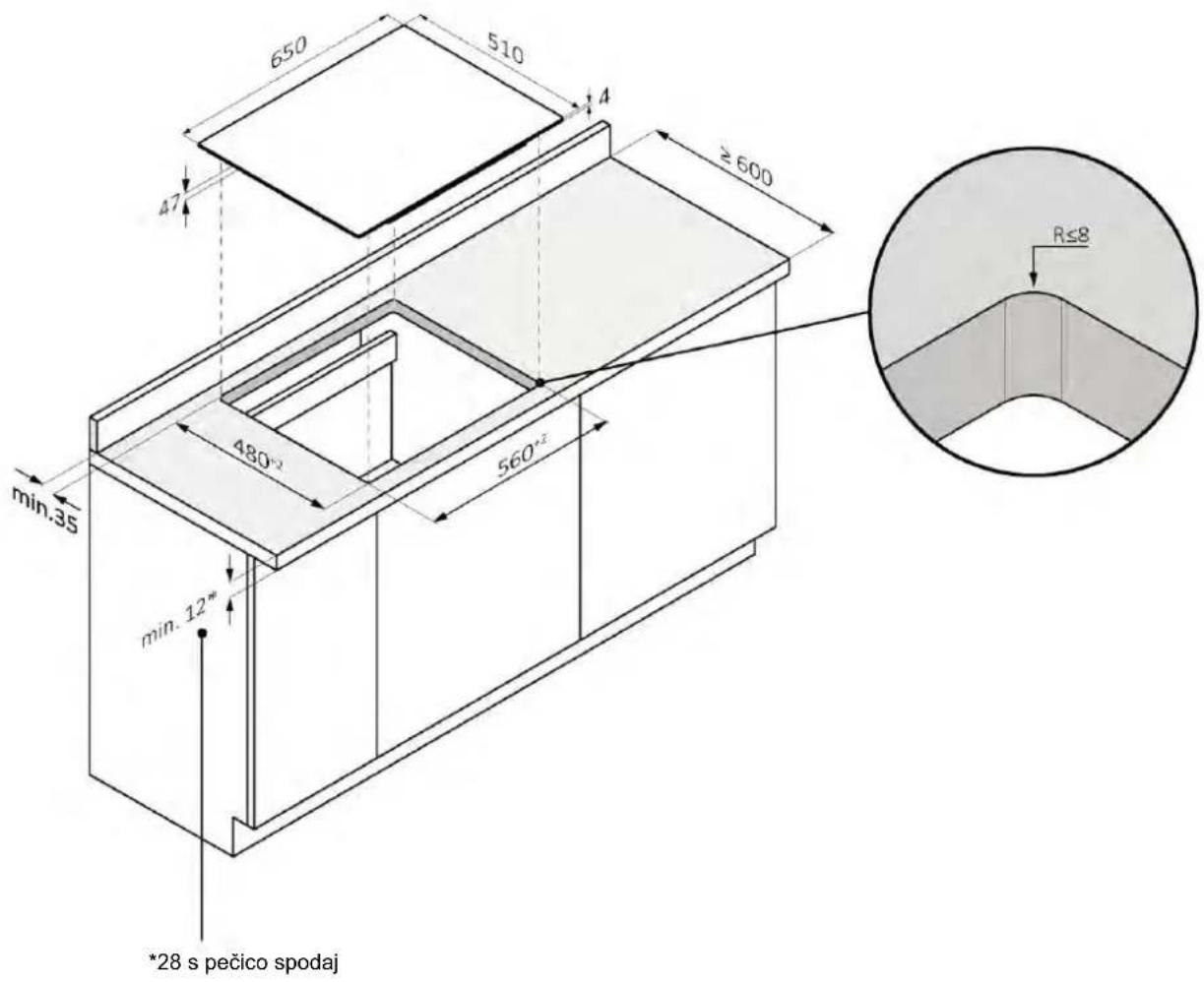

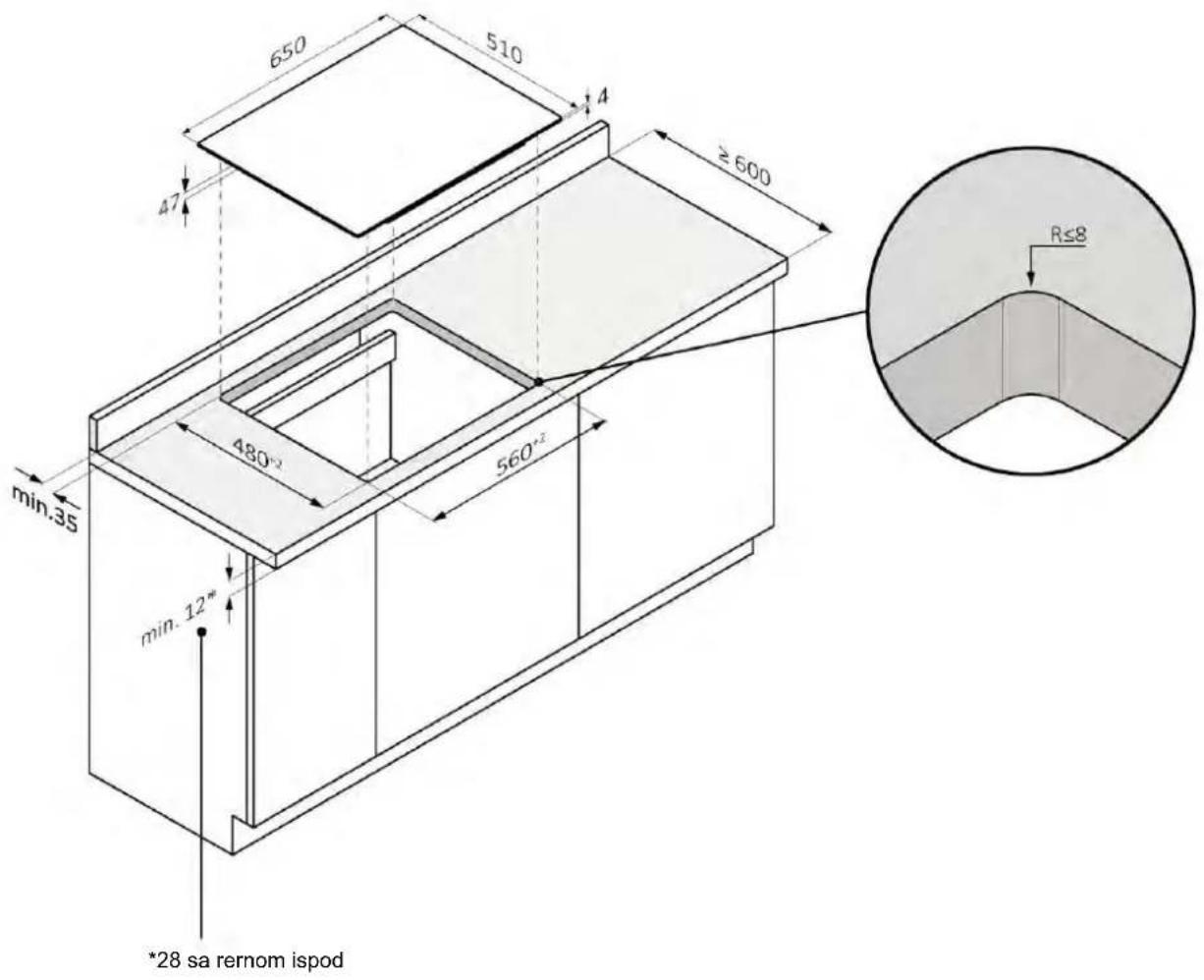

7.2 Kuhalna plošča 65

standardna namestitev

650 510 4 ≥ 600 47 min.35 480° 560° min.12" *28 s pečico spodaj R≤8

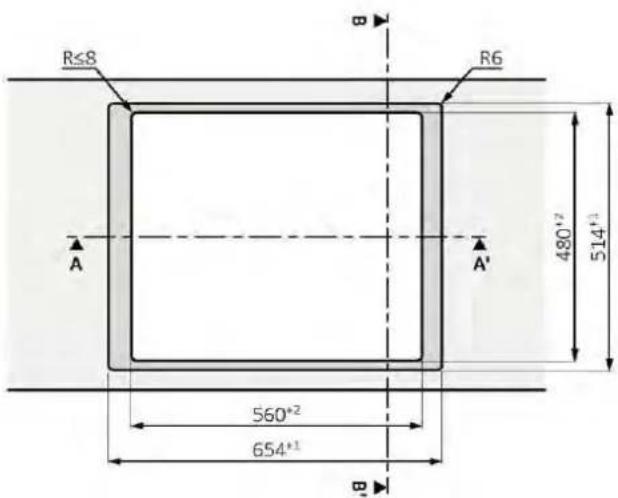

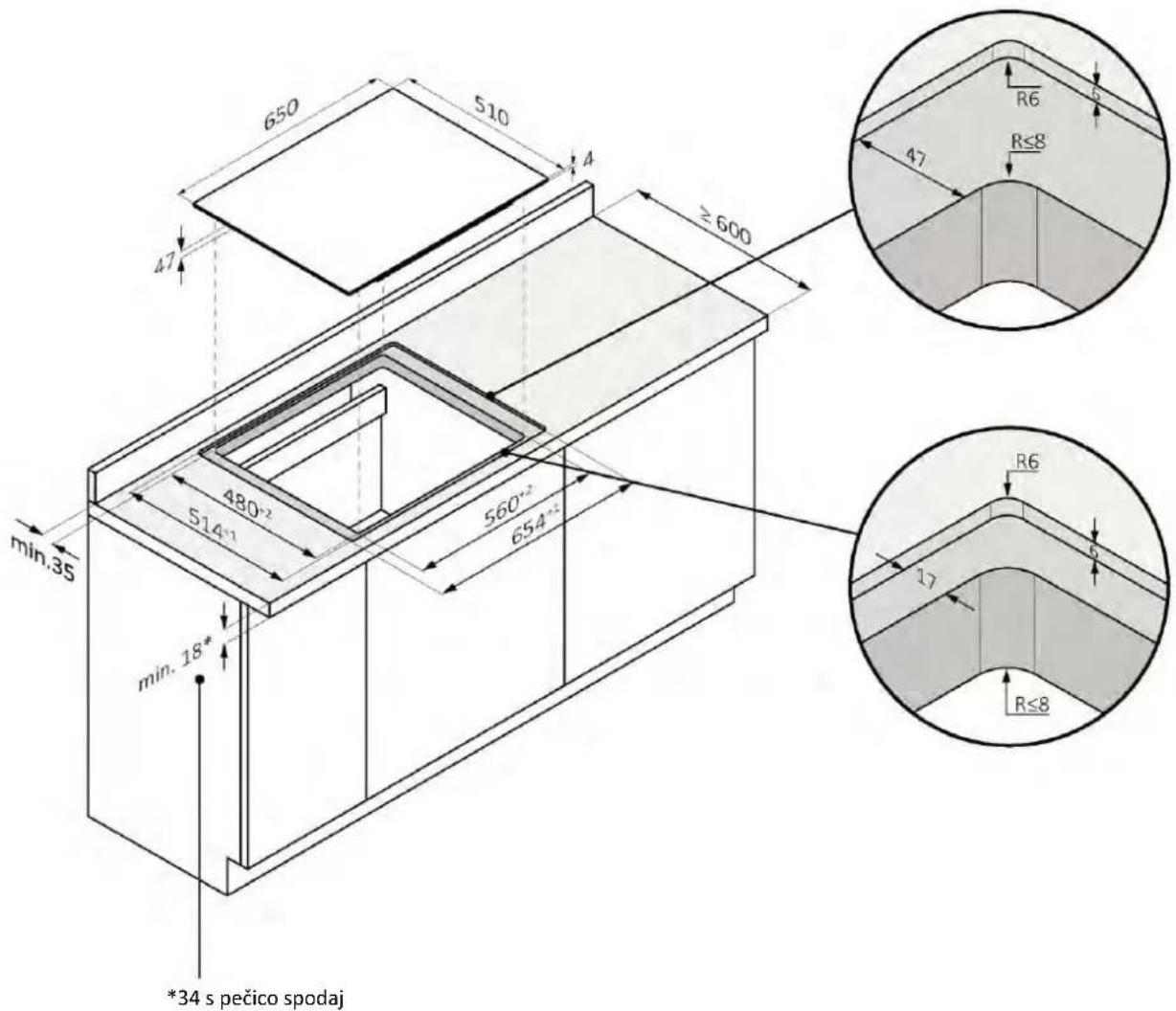

7.2 Kuhalna plošča 65

namestitev žica-zgornja stranica

OPOZORILO: ni na voljo za izdelke z upognjenim steklom.

650 510 4 ≥ 600 47 min.35 480°2 514°1 560°2 654°2 min.18* *34 s pečico spodaj R6 47 R≤8 R≤8 R6 17 R≤8

R≤8 R6 A A' 480°² 514°³ 560°² 654°¹ B

650 560+2 654+1 Razdelek A-A'

510 480⁺² 514⁺¹ Razdelek B-B'

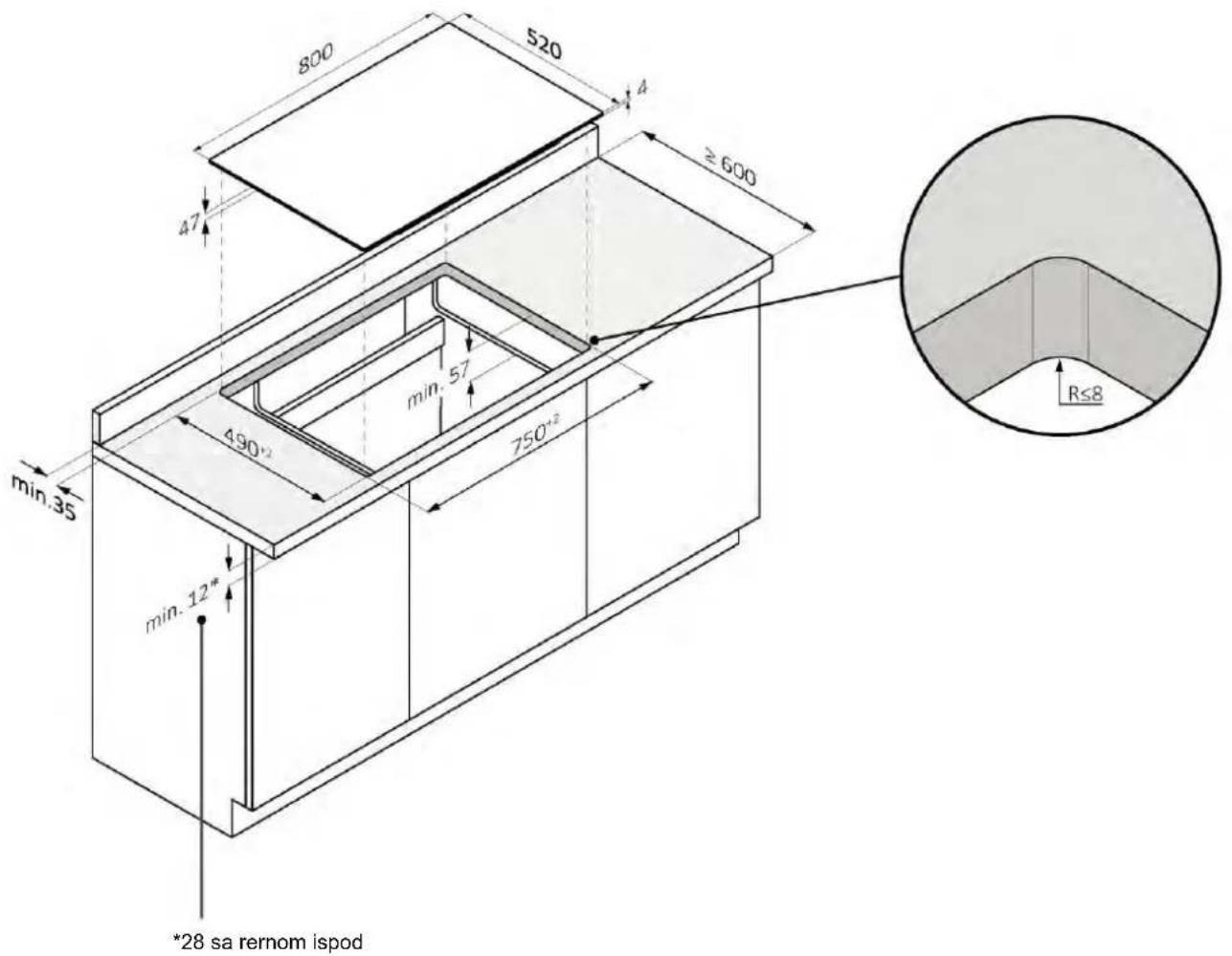

7.3 Kuhalna plošča 80

standardna namestitev

800 520 4 ≥600 47 min.35 490+2 min.57 750+2 min.12* *28 s pečico spodaj R≤8

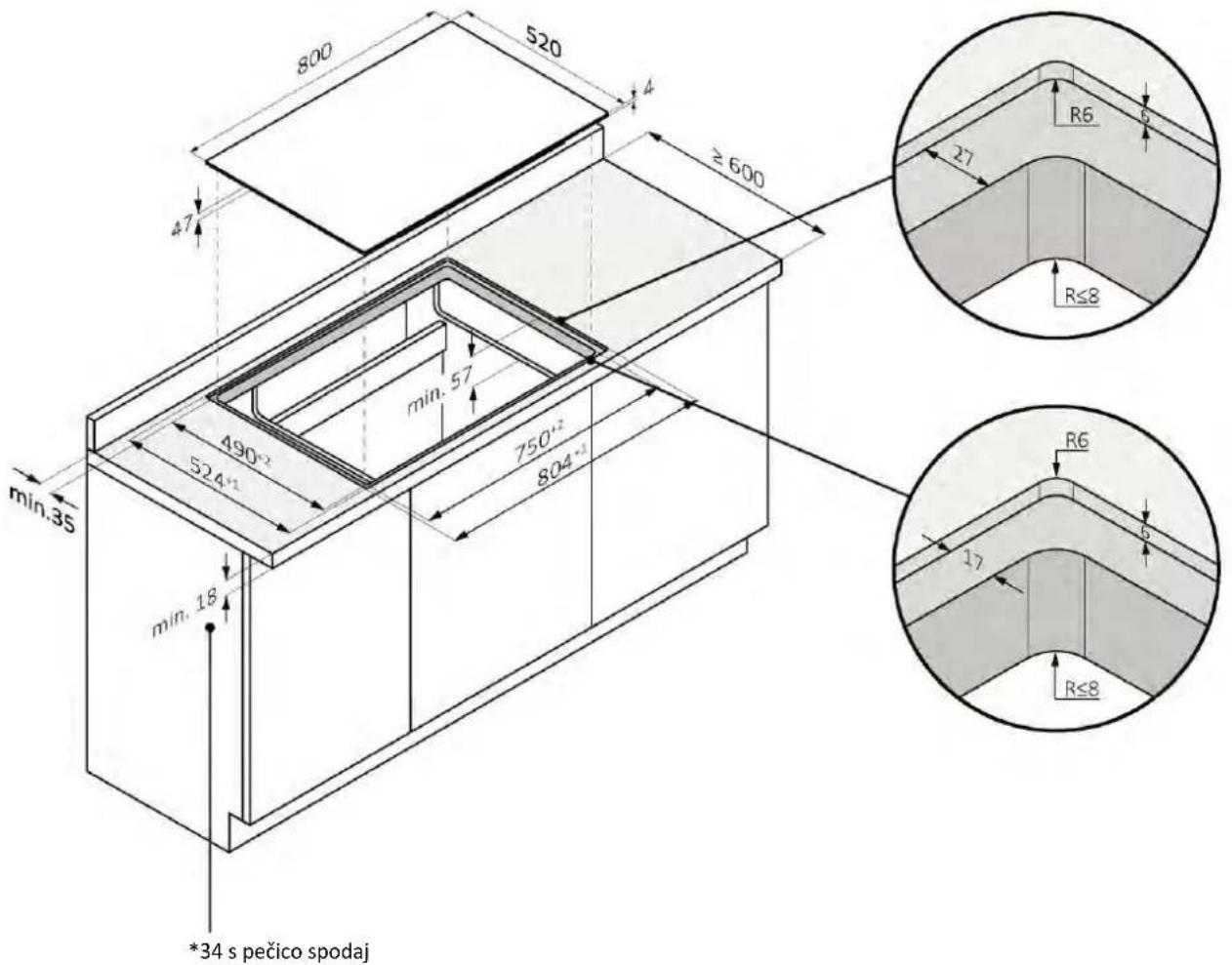

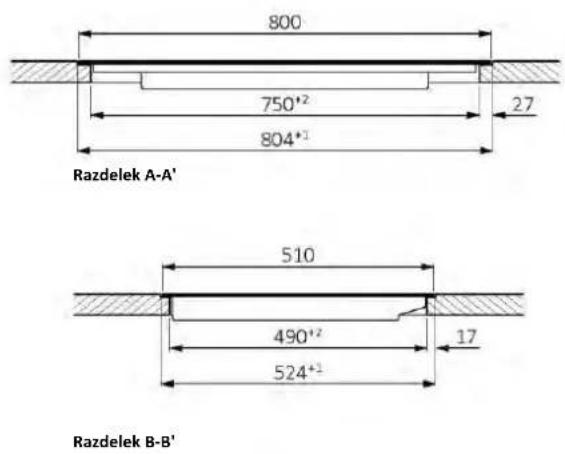

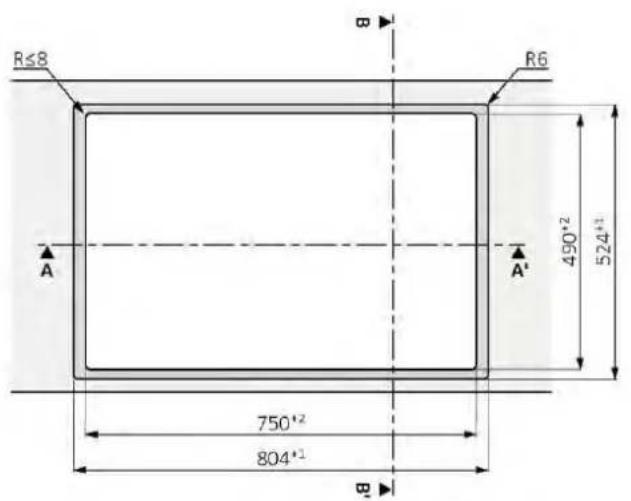

7.1 Kuhalna plošča 80

namestitev žica-zgornja stranica

OPOZORILO: ni na voljo za izdelke z upognjenim steklom.

800 520 4 ≥ 600 47 min. 35 490° 524° min. 18 *34 s pečico spodaj 750° 804° R6 27 R≤8 R≤8 R6 17

R≤8 R6 A A' 490°2 524°1 750°2 804°1 B

800 750*2 27 804*1 Razdelek A-A' 510 490*2 17 524*1 Razdelek B-B'

8.1 Varnostna opozorila

Za varno izvedbo električne povezave izdelka upoštevajte naslednja opozorila:

• Vsako popravilo, namestitev in vzdrževanje, ki ni pravilno izvedeno, lahko resno ogrozi uporabnika;
• Proizvajalec izjavlja, da ne prevzema nobene odgovornosti za neposredno ali posredno škodo, ki jo povzroči nepravilna namestitev, vzdrževanje ali popravilo. Prav tako ne odgovarja za škodo, ki nastane zaradi pomanjkanja ali prekinitve ozemljitvenega kanala (npr. električni udar);
• Kuhalno ploščo lahko na električno omrežje priključi samo usposobljen tehnik, ki pozna in upošteva lokalne predpise in dodatne predpise lokalnega elektroenergetskega podjetja;
• Izdelek sodi v varnostni razred I in lahko deluje le, če je opremljen z ozemljitvenim vodnikom;
• Med namestitvijo izdelek ne sme biti pod napetostjo;
• Med namestitvijo na površino kuhalne plošče ne polagajte kovinskih predmetov, npr. nožev, vilic, žlic in pokrovov, ker se bo le-ta segrela;
• Izdelek priključite izključno s priloženim kablom;
• Izdelek mora biti priključen na najsodobnejši električni sistem;
• V primeru poškodbe zaradi nepravilne priključitve veljavnost garancije za izdelek preneha.
• Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, njegov serviser ali visoko usposobljene osebe, da se preprečijo tveganja.
• Priključitev na zanesljiv ozemljitveni sistem je bistvenega pomena in obvezna.
  • Ta gospodinjski aparat sme namestiti in ozemljiti samo ustrezno usposobljena oseba.
• Pred izvajanjem kakršnih koli del ali vzdrževanj gospodinjski aparat izklopite iz električnega omrežja.
• Ta aparat mora biti priključen na tokokrog, ki vključuje izolacijsko stikalo, ki zagotavlja popoln odklop od vira napajanja.
• Spremembe hišnega električnega sistema lahko izvede samo usposobljen električar.
• Neupoštevanje teh nasvetov lahko povzroči električni udar ali smrt.

- Kuhalna plošča mora biti priključena na omrežno napajanje prek omnipolarne odklopne naprave, ki zagotavlja ločitev med kontakti v skladu s kategorijo polnjenja III. Ta naprava mora prenesti največje povezane obremenitve in biti v skladu z veljavnimi predpisi.

PREVIDNOST: Da bi se izognili nevarnosti, ki jo povzroči nenameren vklop naprave za toplotno prekinitev, aparat ne sme napajati zunanja stikalna naprava, kot je časovnik, ali biti priključen na vezje, ki se redno vklaplja in izklaplja.

- Napajalni kabel: aparat je opremljen z napajalnim kablom, ki mora biti priključen na hišno omrežje. V ustreznih shemah so navedene različne možnosti priključitve, odvisno od vrste domačega napajanja. Na napisni ploščici je navedena tudi priključne napetost, ki je dovoljena za to aparat, in relativna absorbirana moč.

8.2 Navodila

Absorbirana moč

Glejte podatkovno tablico izdelka.

Diferencialni odklopnik (varovalka)

Priporočamo uporabo odklopnika (varovalke) s sprožilnim tokom v skladu z veljavnimi predpisi.

Sistemi za ločitev

Če je uporaba nujna, mora biti pečica priključena na napajanje prek omnipolne odklopne naprave, ki zagotavlja ločitev med kontakti skladno s prenapetostno kategorijo III. Ta naprava mora prenesti največje povezane obremenitve in biti v skladu z veljavnimi predpisi.

PREVIDNOST: Da bi se izognili nevarnosti, ki jo povzroči nenameren vklop naprave za toplotno prekinitev, aparat ne sme napajati zunanja stikalna naprava, kot je časovnik, ali biti priključen na vezje, ki se redno vklaplja in izklaplja. Izdelek ni zasnovan za upravljanje z zunanjim časovnikom ali ločenim sistemom daljinskega upravljanja.

Napajalni kabel

Izdelek je opremljen z napajalnim kablom, ki mora biti priključen na hišno omrežje. V ustreznih shemah so navedene različne možnosti priključitve, odvisno od vrste domačega napajanja. Na napisni ploščici je navedena tudi priključne napetost, ki je dovoljena za to aparat, in relativna absorbirana moč.

Zamenjava napajalnega kabla

Kabla ne smete zamenjati sami. Obrnite se na pooblaščeni servisni center.

Napajalni kabel

Izdelek je opremljen z napajalnim kablom, ki mora biti priključen na hišno omrežje. V ustreznih shemah so navedene različne možnosti priključitve, odvisno od vrste domačega napajanja. Na napisni ploščici je navedena tudi priključne napetost, ki je dovoljena za to aparat, in relativna absorbirana moč.

Zamenjava napajalnega kabla

Kabla ne smete zamenjati sami. Obrnite se na pooblaščeni servisni center.

8.3 Več priporočil

Uporaba katerega koli gospodinjskega aparata zahteva skladnost z nekaterimi osnovnimi pravili:

• Gospodinjskega aparata ne izklapljajte iz napajanja z vlečenjem kabla;
  • Gospodinjskega aparata se ne dotikajte z mokrimi ali vlažnimi rokami ali nogami;
• Na splošno uporaba adapterjev, več vtičnic ali podaljškov ni priporočljiva;
• V primeru okvare in/ali zmanjšanjem učinkovitosti gospodinjski aparat izklopite in vanj ne posegajte.

8.4 Shema povezave

Upoštevajte lokalne predpise in dodatne predpise lokalnega elektroenergetskega podjetja.

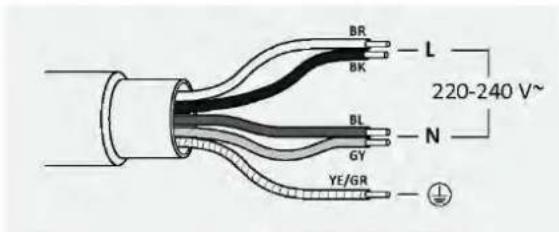

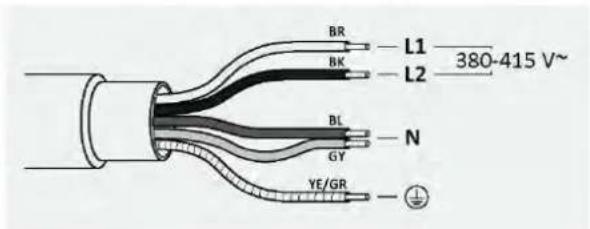

Priključitev aparata

Upoštevajte podatke o priključitvi, navedeni na ploščici. Priključitev izvedite izključno v skladu z ustrezno shemo:

• BR: Rjava
• BL: modra
  • YE/GN: rumena in zelena
• BK: Črna
• GY: siva

BR L1 —— 380-415 V~ BK L2 BL N GY YE/GR

380-415 V \~ 2N 50/60 Hz

BR BK L 220-240 V~ BL GY N YE/GR

220-240 V \~ 50/60 Hz

9.1 Pomembna opozorila

• Odstranite morebitne prečne letve (jedra), ki se nahajajo na območju odprtine delovne površine;
• Za zaščito pred vlago in vdomor tekočine morajo biti vse rezane površine zatesnjene z ustreznim izdelkom;
• Izdelek mora biti v popolnem vodoravnem položaju;

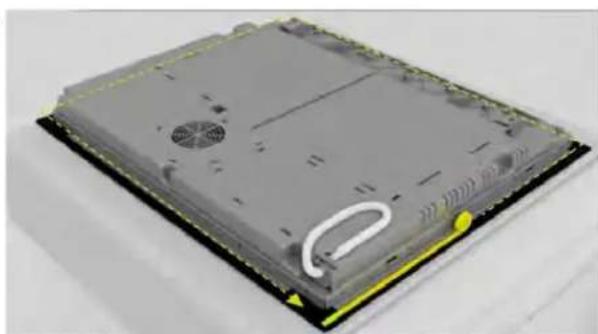

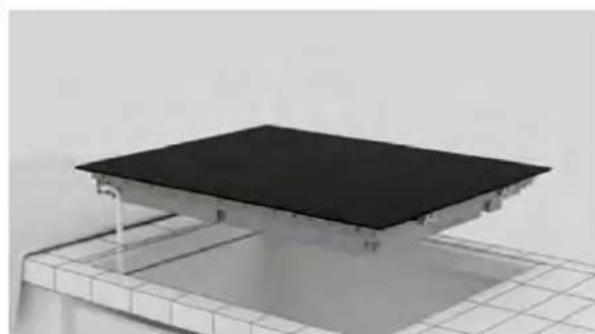

  • Pred namestitvijo preverite, ali je tesnilo kuhalne plošče pravilno nameščeno (sl. 1).

sl. 1

- Podporna površina kuhalne plošče mora biti popolnoma gladka, tako da je nameščena enakomerno, uporabljeno tesnilo pa lahko zagotovi zadostno tesnjenje (sl. 2).

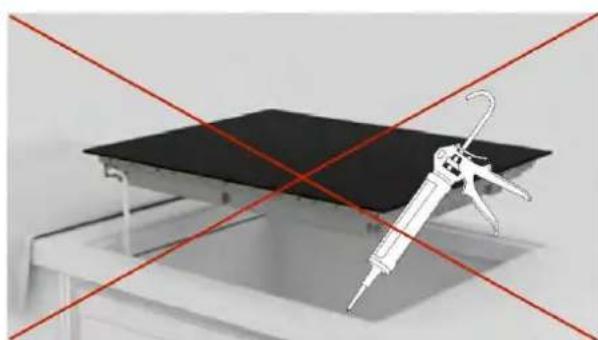

- Kuhalne plošče ne pritrjujte s silikonom ali katerim koli drugim lepilom! Ta pritrditev bi poškodovala izdelek, će bi ga razstavili (sl. 3).

9.2 Namestitev po korakih

Pod slikami so prikazani koraki namestitve izdelka.

Standardna namestitev

Video posnetek namestitve izdelka si lahko ogledate tako, da optično preberete kodo QR

ali s klikom na naslednjo

povezavo

Namestitev žica-zgornja stranica

Video posnetek namestitve izdelka si lahko ogledate tako, da optično preberete kodo QR

ali s klikom na naslednjo

povezavo

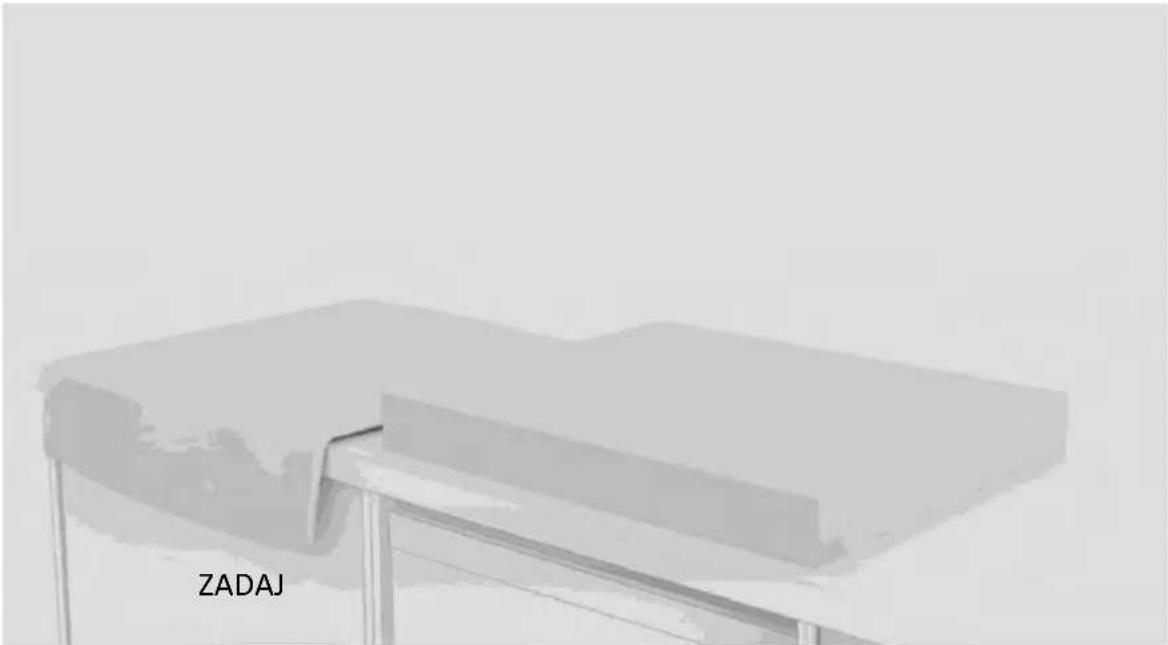

ZADAJ

1

Uporabljajte orodja iz poglavja »Oprema za namestitev« priročnika. Krpo položite ob embalažo izdelka, da boste nanjo položili kuhalno ploščo;

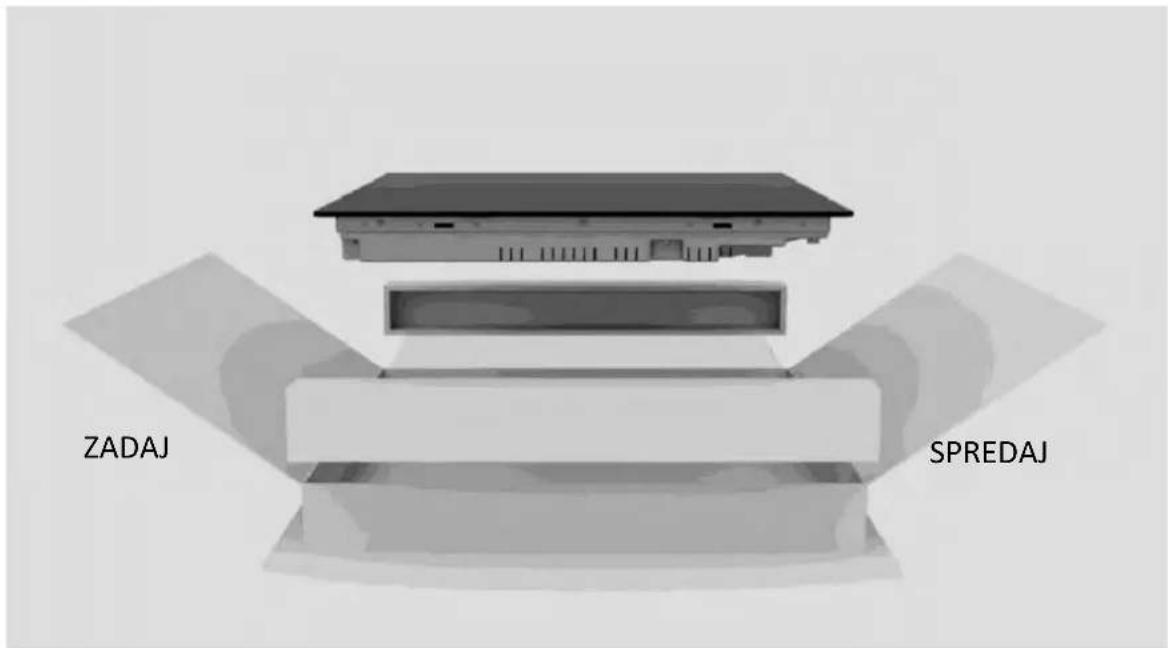

ZADAJ SPREDAJ

2

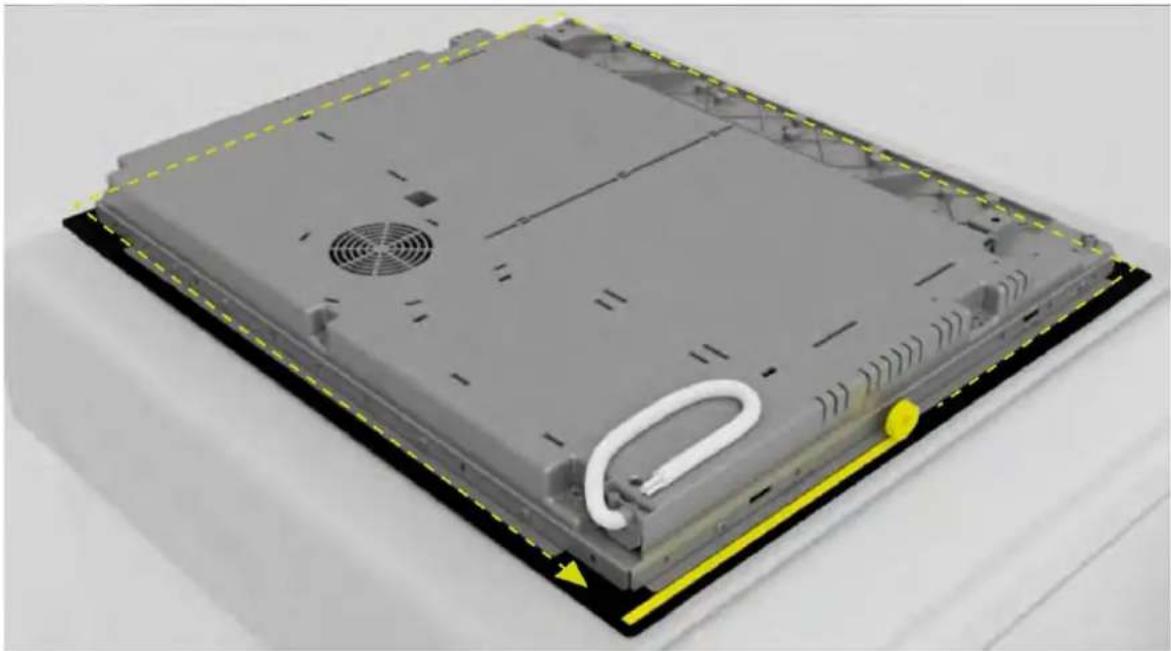

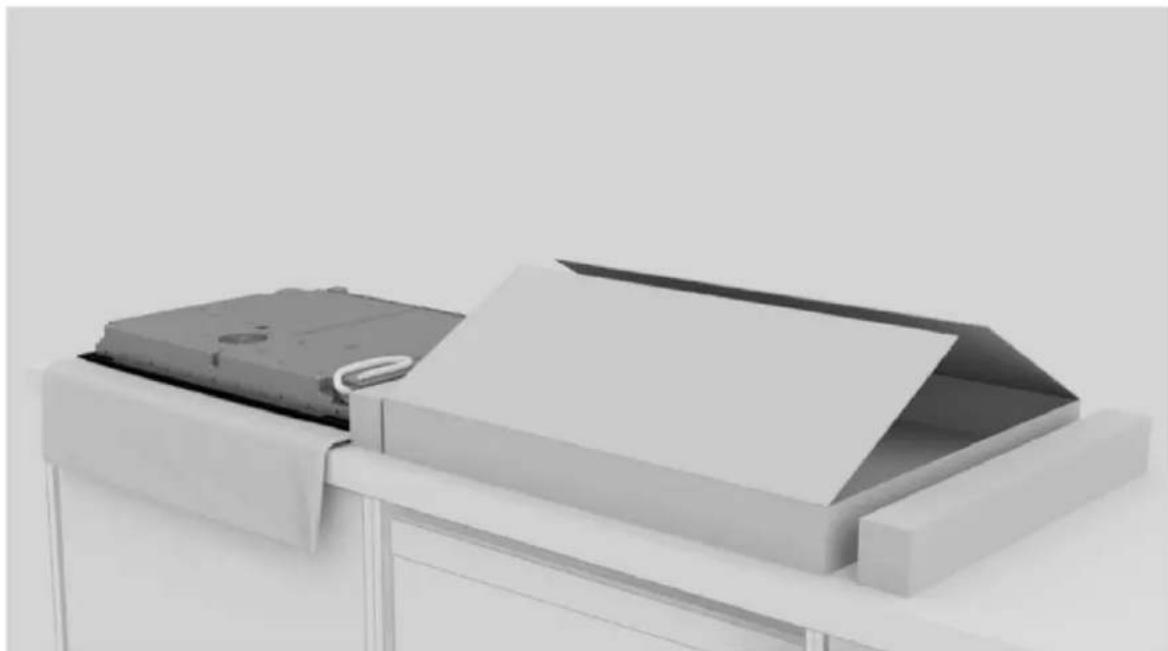

Nosite rokavice. Odstranite embalažo in pakiranje ter pazite, da ne poškodujete stekla kuhalne plošče;

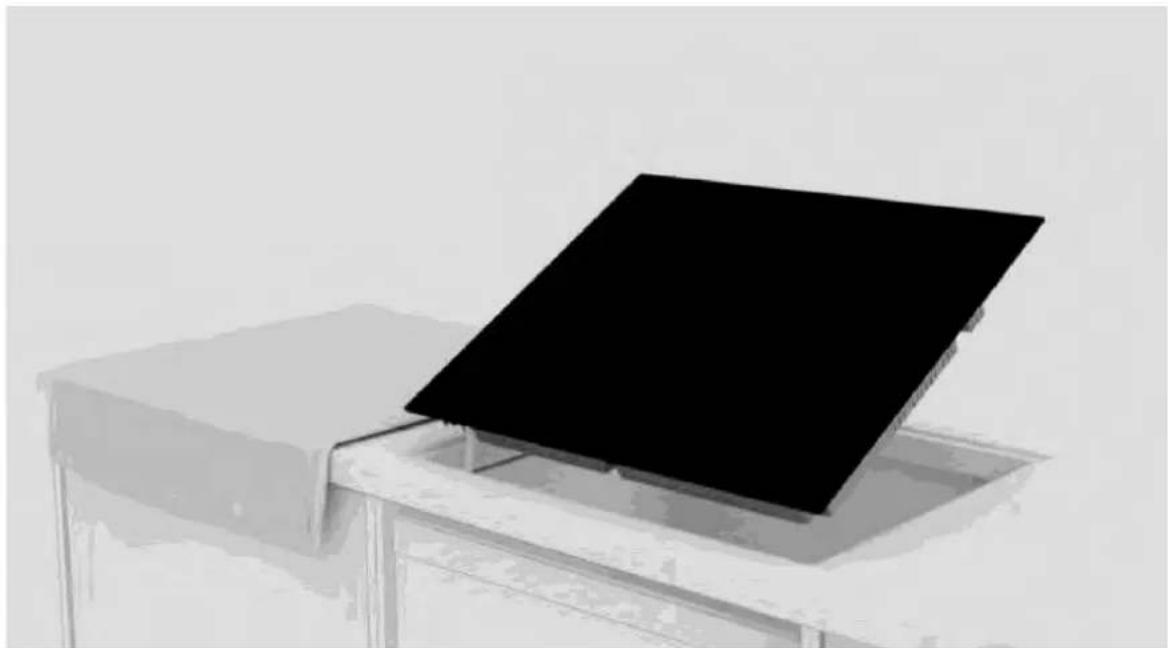

Kuhalno ploščo namestite tako, da jo položite na krpo, ki ste jo predhodno raztegnili ob strani embalaže;

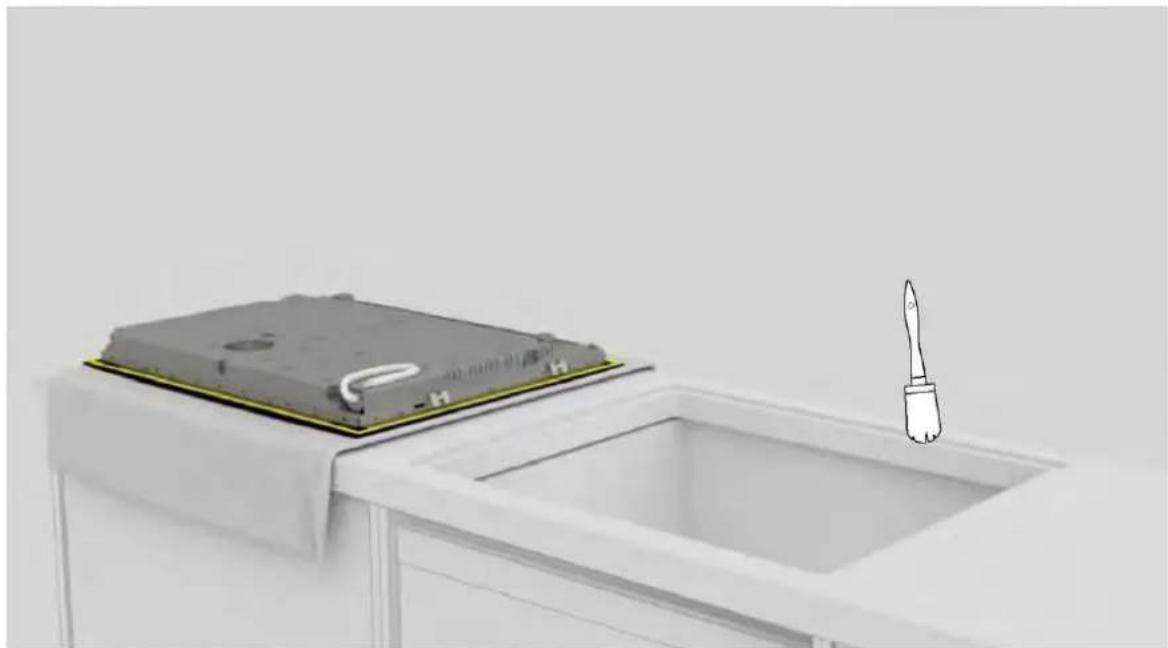

Očistite rob vgradne odprtine;

Priključite napajalni kabel v skladu s shemo priključitve, navedeno v odstavku »Priključitev na električno omrežje« priročnika (med priključitvijo na električno omrežje se na kuhalni plošči ne sme biti nahajati noben drug predmet).

Kuhalno ploščo namestite na sredino izreza. Prepričajte se, da je tesnilo kuhalne plošče nameščeno na delovni površini, s čimer zagotovite tesnjenje.

a. b.

a. Za standardno namestitev: namestitev je dokončana;

b. Za žično namestitev z delovno plošče: nadaljujte, kot je navedeno na naslednjih straneh;

Odstranite odvečni silikon;

Pred prvim vklopom počakajte 24 ur;

Ob koncu namestitve:

• Uporabniku predstavite bistvene funkcije;
• Uporabnika podučite o vseh vidikih, ki so pomembni za varnost pri uporabi in ravnanju z izdelkom;
• Uporabniku predajte dodatke in navodila za uporabo in montažo, ki jih je mora skrbno hraniti.

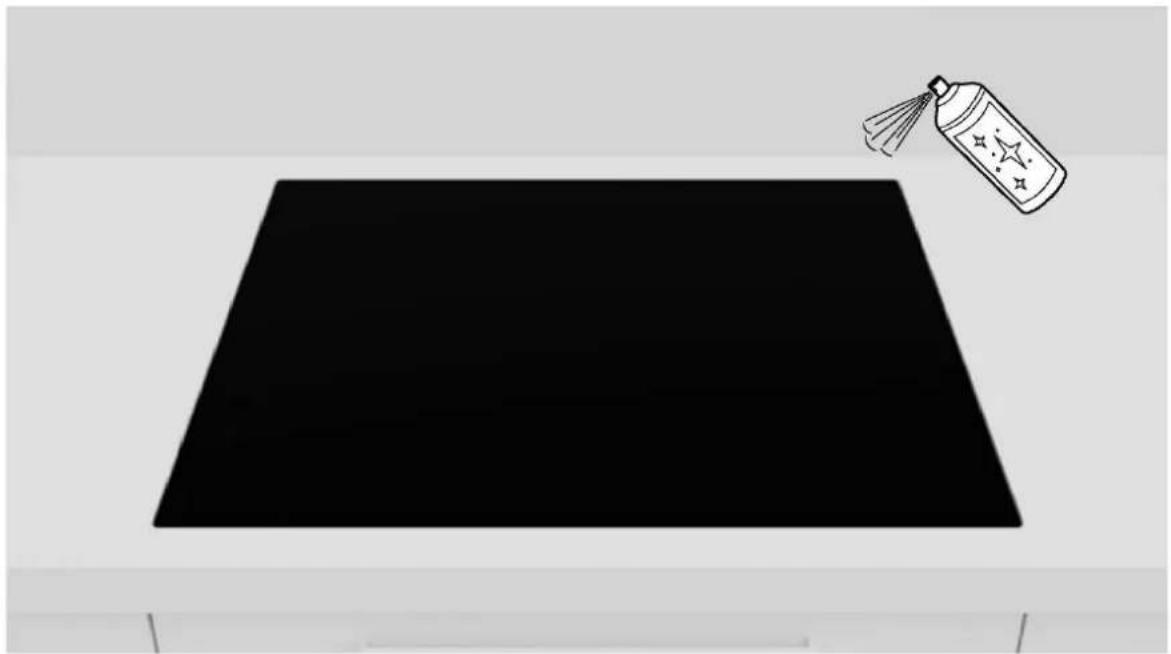

Ob koncu namestitve odstranite zaščitno folijo, trak in vse druge embalažne materiale.

OPOZORILO: Za normalno delovanje izdelka je potrebno ustrezno prezračevanje.

Iz kakršnega koli razloga ne ovirajte prezračevalnih odprtin.

OPOMBA: Dejanski videz izdelka je odvisen od izbranega modela.

11

Prva uporaba

Ob prvi uporabi izdelka je kuhalna plošča nastavljena na največjo možno moč. S funkcijo upravljanja porabe lahko izberete različne omejitve porabe glede na vaše hišno distribucijsko omrežje.

Kako nastaviti upravljanje porabe energije

Za indukcijsko kuhalno ploščo lahko nastavite najvišjo raven absorpcije moči tako, da izbirate med različnimi razponi moči.

Indukcijske kuhalne plošče lahko samodejno omejijo moč, da se izognejo tveganju preobremenitev.

Če želite aktivirati funkcijo upravljanja porabe energije:

• Vklopite kuhalno ploščo in nato hkrati pritisnite 📄 in Ⓐ.
- Indikator časovnika bo prikazal »P8«, tj. stopnjo moči 8. Privzeti način je 7,4 kW.

Če želite izbrati drugo stopnjo

• Povlecite drsnik levo in desno, da spremenite raven upravljanja porabe energije.
• Obstaja 8 stopenj moči, od »P1« do »P8«. Stopnja je navedena na indikatorju časovnika:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12

Demontaža izdelka

• Izdelek odklopite iz električnega omrežja;
• Izdelek rahlo dvignite in ga popolnoma odstranite;
• Ta izdelek ne uniči pohištva, zato lahko uporabljate tudi z novim gospodinjskim aparatom.

3 Dimenzije ploče za kuvanje str. 4-9

3.1 Širina 60

3.2 Širina 65

3.3 Širina 80

4 Alati za ugradnju str. 10

4.1 Standardna ugradnja

5.1 Mere predostrožnosti

6 Nameštaj i ventilacija str. 12 - 13

6.1 Širina 60 - 65 - 80 na rerni

6.2 Širina 60 - 65 - 80 na fiokama

6.3 Širina 60 - 65 - 80 na policama

6.4 Gornje debljine

7 Dimenzije ugradnje str. 14 - 19

7.1 Ploča za kuvanje 60

7.2 Ploča za kuvanje 65

7.3 Ploča za kuvanje 80

8 Priključenje na električnu mrežu str. 20 - 22

5.1 Mere predostrožnosti

7.1 Ploča za kuvanje 60

standardna ugradnja

590 510 4 ≥ 600 47 480°2 560°2 min.35 min.12* R≤8

*28 sa rernom ispod

7.1 Ploča za kuvanje 60

7.2 Ploča za kuvanje 65

standardna ugradnja

650 510 4 ≥ 600 47 min.35 480° 560° min.12" *28 sa rernom ispod R≤8

7.2 Ploča za kuvanje 65

7.3 Ploča za kuvanje 80

standardna ugradnja

800 520 4 ≥600 47 min.35 490+2 min.57 750+2 min.12* *28 sa rernom ispod R≤8

7.1 Ploča za kuvanje 80

Pričvrstite kopče na kratke strane ploče za kuvanje;

Postavite ploču za kuvanje centralno u zarez. Uverite se da zaptivka ploče za kuvanje leži na radnoj ploči tako da je zagarantovana zaptivenost.

a. b.
