1 Avertismente de siguranță pentru instalare p. 2

2 Unde se amplasează produsul p.3

4.1 Încastrare standard

4.2 Încastrare la nivelul blatului

5 Distanțe de instalare p.11

5.1 Măsuri de precauție

6 Mobilier și ventilație p.12 - 13

6.1 Lățime 60- 65- 80 pe baza cuptorului

6.2 Lățime 60- 65- 80 pe bază cu sertare

6.3 Lățime 60- 65- 80 pe bază cu rafturi

6.4 Grosimile blatului

7 Dimensiuni de încastrare p.14 - 19

7.1 Plită de 60

7.2 Plită de 65

7.3 Plită de 80

8 Conectarea la rețeaua electrică p.20 - 22

8.1 Avertismente de siguranță

8.2 Instructiuni

10 Livrarea către utilizator p.32

11 Prima punere în funcțiune p.32

12 Demontarea produsului p.32

Respectați aceste instrucțiuni înainte de a începe asamblarea produsului.

Siguranța dvs. este foarte importantă pentru noi. Citiți cu atenție aceste informații înainte de a utiliza cuptorul;

• Instalarea trebuie efectuată de un tehnician calificat care trebuie să cunoască și să respecte legile în vigoare în țara de instalare și instrucțiunile producătorului.
• În cazul în care este necesară asistența din partea producătorului pentru remedierea defectiunilor rezultate în urma unei instalări incorecte, această asistență nu este acoperită de garanție;
• Îndepărtați materialul de ambalare înainte de a utiliza aparatul;
• După ce despachetați produsul, verificați dacă nu este deteriorat și, în caz de probleme, contactați centrul de service înainte de a proceda la instalare și nu îl conectați la rețeaua electrică;
• Un produs deteriorat poate fi cauza unui scurtcircuit, a unui şoc electric, a unui incendiu şi a altor pericole;
• Verificați dacă în ambalaj există accesorii sau materiale însoțitoare (pungulițe cu şuruburi, documente, broşuri etc.) și, în caz afirmativ, scoateți-le și depozitați-le;
• Produsul poate fi poziționat deasupra sau la același nivel cu blatul de lucru;
• Înainte de a instala aparatul, asigurați-vă că ventilația este suficientă pentru a permite circulația corectă a aerului proaspăt necesar pentru răcirea și protejarea componentelor interne. În funcție de tipul de aranjament, efectuați deschiderile specificate pe ilustrații. Fixați întotdeauna plita pe dulap cu ajutorul clemelor/șuruburilor furnizate împreună cu aparatul.
• Funcționarea plitei la frecvențe nominale nu necesită intervenții sau instalații suplimentare.
• Dacă este necesară asistența producătorului pentru a elimina defectiunile cauzate de instalarea incorectă, această asistență nu este acoperită de garanție. Urmați instrucțiunile de instalare furnizate pentru personalul calificat.
• Instalarea incorectă poate cauza deteriorarea sau vătămarea persoanelor, animalelor sau bunurilor. Producătorul nu poate fi tras la răspundere pentru astfel de daune sau vătămări;
• Utilizarea în siguranță este garantată numai dacă instalarea a fost efectuată corect în conformitate cu aceste instrucțiuni. În cazul deteriorării din cauza asamblării incorecte, responsabilitatea revine persoanei care a instalat produsul;
• În timpul instalării, aparatul nu trebuie conectat la rețea.
• Se recomandă purtarea mănușilor de protecție în timpul instalării pentru a evita rănirea prin tăiere;

• Garanția nu acoperă daunele cauzate de instalarea incorrectă;

• În caz de instalare incorectă, manipulare frauduloasă a aparatului și conexiune neconformă, valabilitatea garanției produsului va expira;

• Asigurați-vă că cablul de alimentare cu energie electrică al produsului nu este ușor accesibil atunci când instalarea este finalizată;
• După asamblare, cablul de alimentare nu trebuie să intre în contact cu părțile mobile ale componentelor bucătăriei (de exemplu, un sertar) și nu trebuie să fie expus la solicitări mecanice;
• Acest produs necesită ventilație constantă în timpul utilizării. Nu acoperiți orificiile de admisie a aerului;
• La livrarea produsului către utilizatorul final, tehnicianul trebuie să se asigure că acesta a fost instalat corect;

Unde se instalează produsul

2

• Instalați și utilizați acest produs într-un mediu închis, acoperit, uscat și bine ventilat;
• Nu instalați produsul în medii deschise expuse agenților atmosferici;
• Acest produs este conceput pentru a fi utilizat până la o altitudine maximă de 2000 de metri;
  • Montați produsul lângă o priză electrică;
• Utilizați produsul numai dacă este introdus într-un compartiment încastrat, în caz contrar există riscul de rănire și arsuri;
• Nu instalați plita deasupra unui cuptor, uscător, mașină de spălat vase sau frigider. De asemenea, vă recomandăm să evitați instalarea deasupra unei mașini de spălat. Este permisă instalarea plitei deasupra unui cuptor răcit;

• Modelați cu precizie blatul de lucru folosind instrumentele necesare, în funcție de materialul care urmează să fie tăiat. Suprafețele sculptate trebuie să fie etanșe sau altfel rezistente la pătrunderea umezelii;
• Suprafața de lucru trebuie modelată conform diagramelor din acest manual. Suprafața de gătit trebuie să fie într-o poziție orizontală perfectă. Verificați dacă garnitura de sub suprafața de gătit, acolo unde este prevăzută, este așezată corect;
• Utilizați o cârpă moale în timpul instalării pentru a evita deteriorarea plitei și a blatului de lucru;

AVERTISMENT: pericol de incendiu și deteriorare din cauza flăcărilor deschise.

Țineți flăcările deschise (de exemplu, o lumânare) departe de produs.

3.1 Lățime 60

Dimensiuni în mm

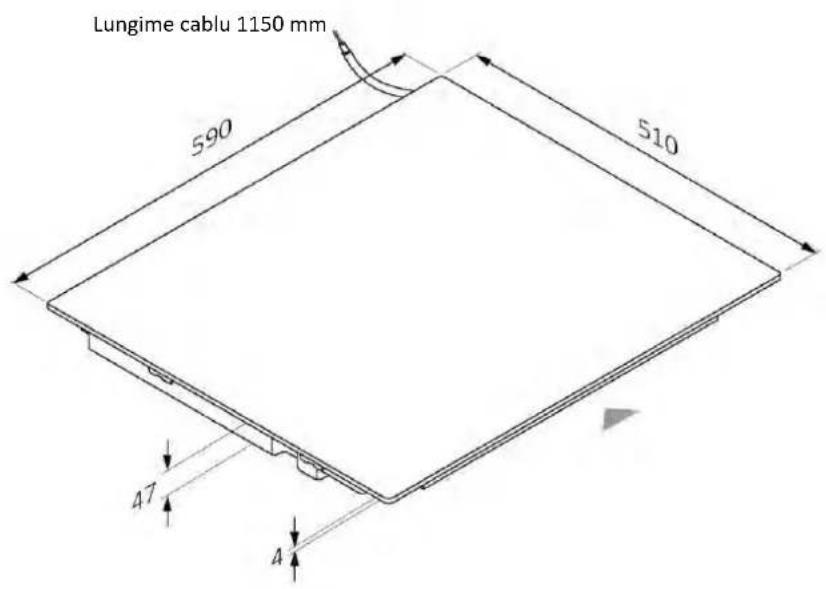

Vedere axonometrică superioară

Lungime cablu 1150 mm 590 510 47 A

Vedere axonometrică inferioară

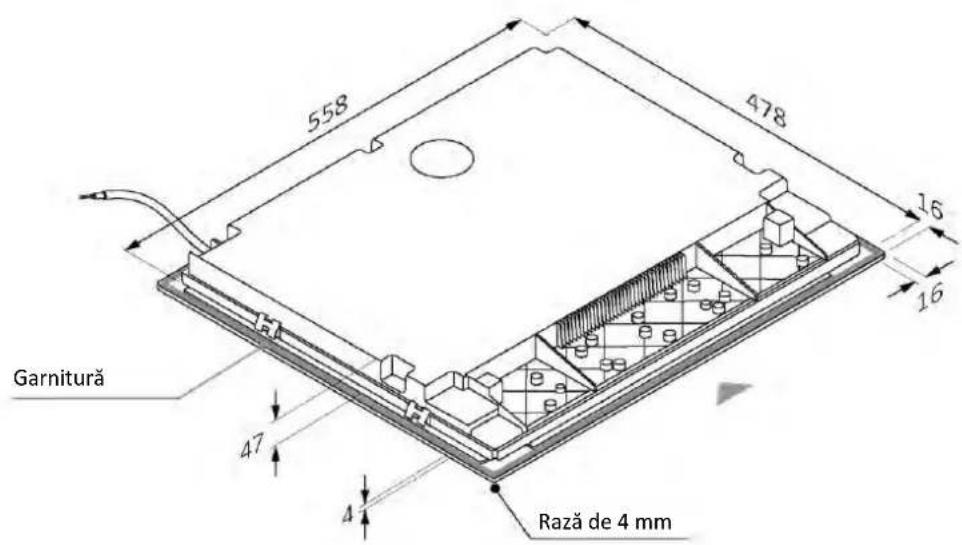

558 478 16 16 Garnitură 47 Rază de 4 mm

3.1 Lățime 60

Dimensiuni în mm

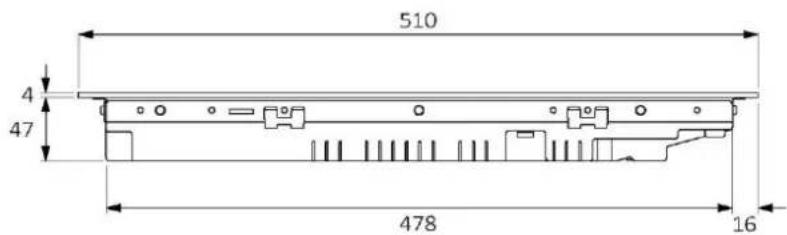

Vedere din față

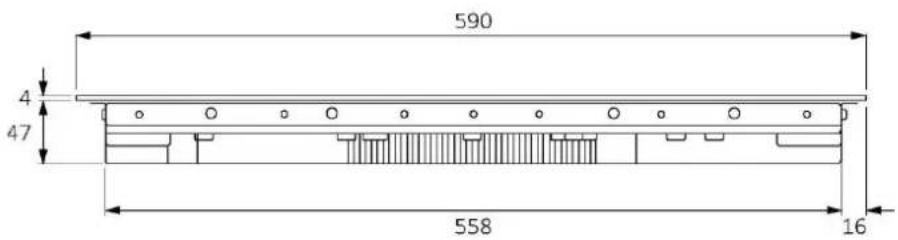

590 4 47 558 16

Vedere laterală

510 4 47 478 16

coduri de produs

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

3.2 Lățime 65

Dimensiuni în mm

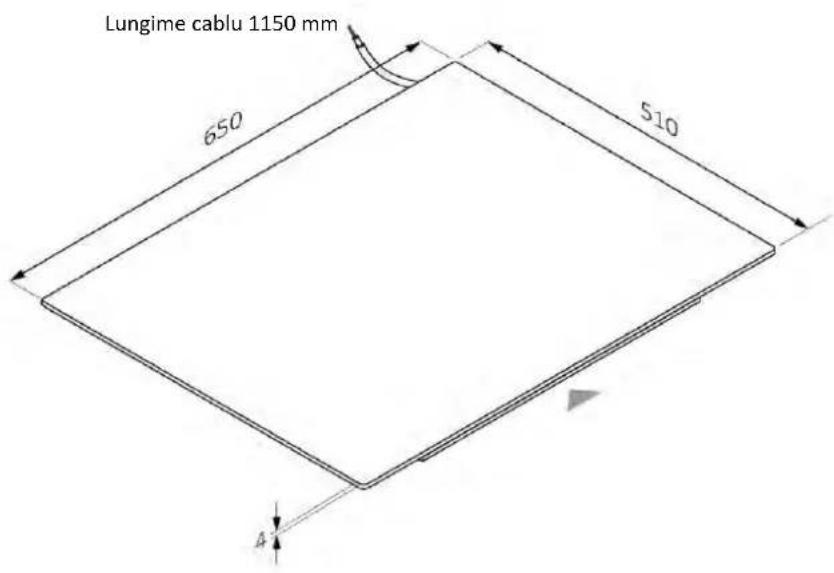

Vedere axonometrică superioară

Lungime cablu 1150 mm 650 510 4

Vedere axonometrică inferioară

558 478 16 46 Garnitură 47 4 Rază de 4 mm

3.2 Lățime 65

Dimensiuni în mm

Vedere din față

650 4 47 558 46

Vedere laterală

510 4 47 478 16

coduri de produs

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

3.3 Lățime 80

Dimensiuni în mm

Vedere axonometrică superioară

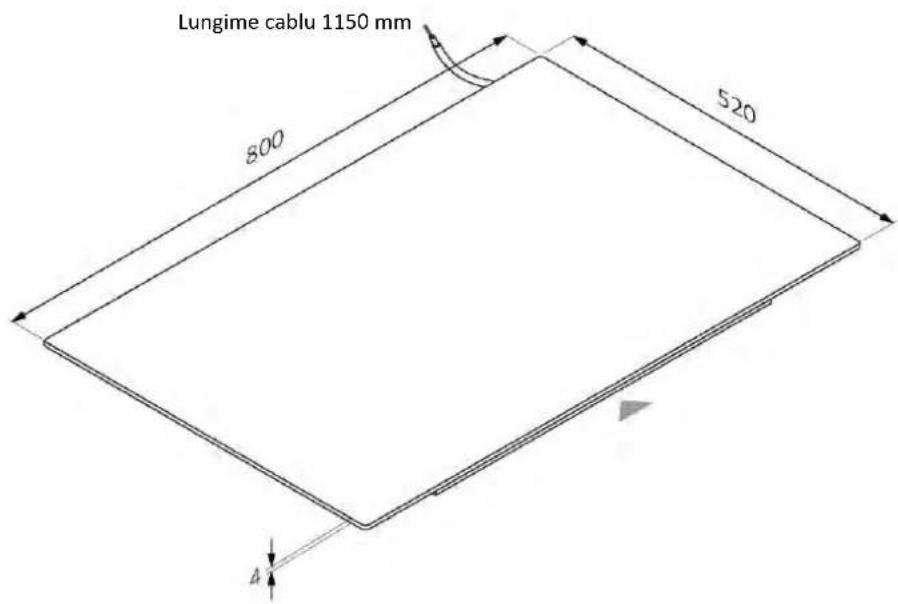

Lungime cablu 1150 mm 800 520 A

Vedere axonometrică inferioară

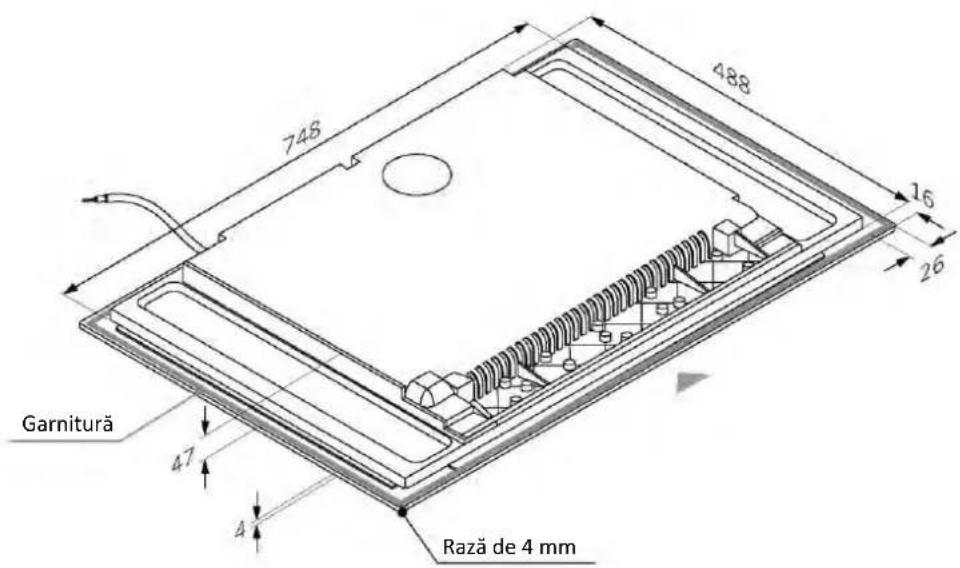

746 488 16 26 Garnitură 47 Rază de 4 mm

3.3 Lățime 80

Dimensiuni în mm

Vedere din față

800 4 47 748 26

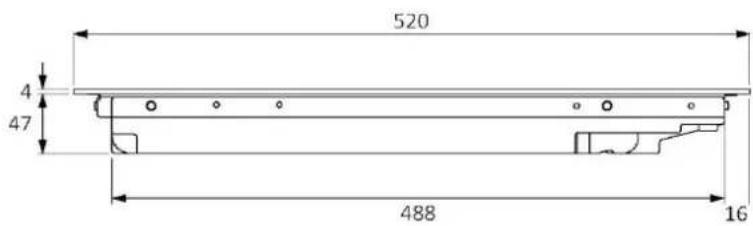

Vedere laterală

520 4 47 488 16

coduri de produs

HAMTB86IRCS

HAMTB86IWCS

4.1 Încastrare standard

Instrumente necesare

Unelte furnizate împreună cu produsul

4.2 Încastrare la nivelul blatului

Instrumente necesare

şurubelniţă

perie

cutit

bandă adezivă

burete

spray

Unelte furnizate împreună cu produsul

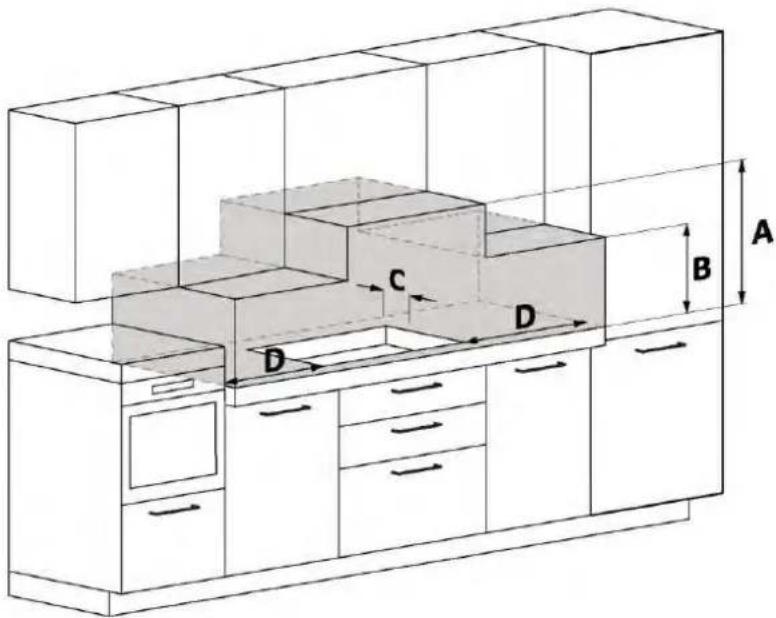

5.1 Măsuri de precauție

• În ceea ce privește siguranța, acest produs respectă reglementările în vigoare;
• Mențineți o distanță de siguranță laterală față de mobilier (D). Panourile laterale ale mobilierului trebuie să fie confectionate din material rezistent la căldură;
• Distanța dintre plită și mobilier sau aparate încorporate trebuie să fie astfel încât să asigure o ventilatie suficientă și o evacuare suficientă a aerului;
• Distanța minimă dintre orificiul plitei și spatele/coloana din spate a bucătăriei trebuie să fie de cel putin 35 mm;
• Distanța minimă dintre plită și hotă depinde de modelul hotei;
• Distanța dintre plită și dulapurile de perete trebuie să țină cont de prezența obiectelor voluminoase (oale, cupe etc.) si de utilizarea acestora;
• În zona de sub plită, este necesar să existe un spațiu liber de cel puțin 10 mm între plită și orice alt obiect, având în vedere că acesta din urmă poate fi afectat de căldura generată în timpul utilizării;
• Pentru ventilarea produsului, urmati instructiunile din acest manual;
• Dacă produsul este instalat deasupra unui cuptor, consultați și instrucțiunile de instalare ale cuptorului.

A Vă recomandăm o distantă de cel puțin 650 mm, dar consultați manualul hotei;
B Luati în considerare un spatiu util pentru manipularea oalelor, a lingurilor si a altor obiecte;
C 35 mm distantă de la orificiul încastrat până la spătar/spate;
D 35 mm: plită L60;
55 mm: plită L65;
35 mm: plită L80;

6.1 Lățime 60 - 65 - 80 pe baza cuptorului

* Indicații referitoare la plită.
Pentru informații despre cuptor, consultați manualul de instalare dedicat.

6.2 Lățime 60 - 65 - 80 pe bază cu sertare

6.3 Lățime 60 - 65 - 80 pe bază cu rafturi

6.4 Grosimile blatului

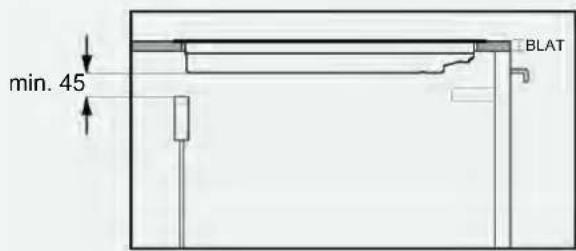

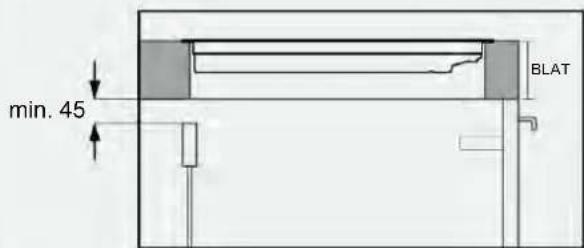

min. 45 BLAT

Mobilier cu blaturi groase: asigurați o deschidere în spate de cel puțin 45 mm între blat și lantul din spate.

min. 45 BLAT

Mobilier cu blaturi de grosime redusă: asigurați o deschidere în spate de cel puțin 45 mm între plită și lantul din spate.

7 Dimensiuni de încastrare

• Blatul de bucătărie trebuie să fie modelat în conformitate cu următoarele diagrame;
• Partea din spate a mobilierului trebuie să prevadă deschideri, urmati diagramele de mai jos;

7.1 Plită de 60

instalare standard

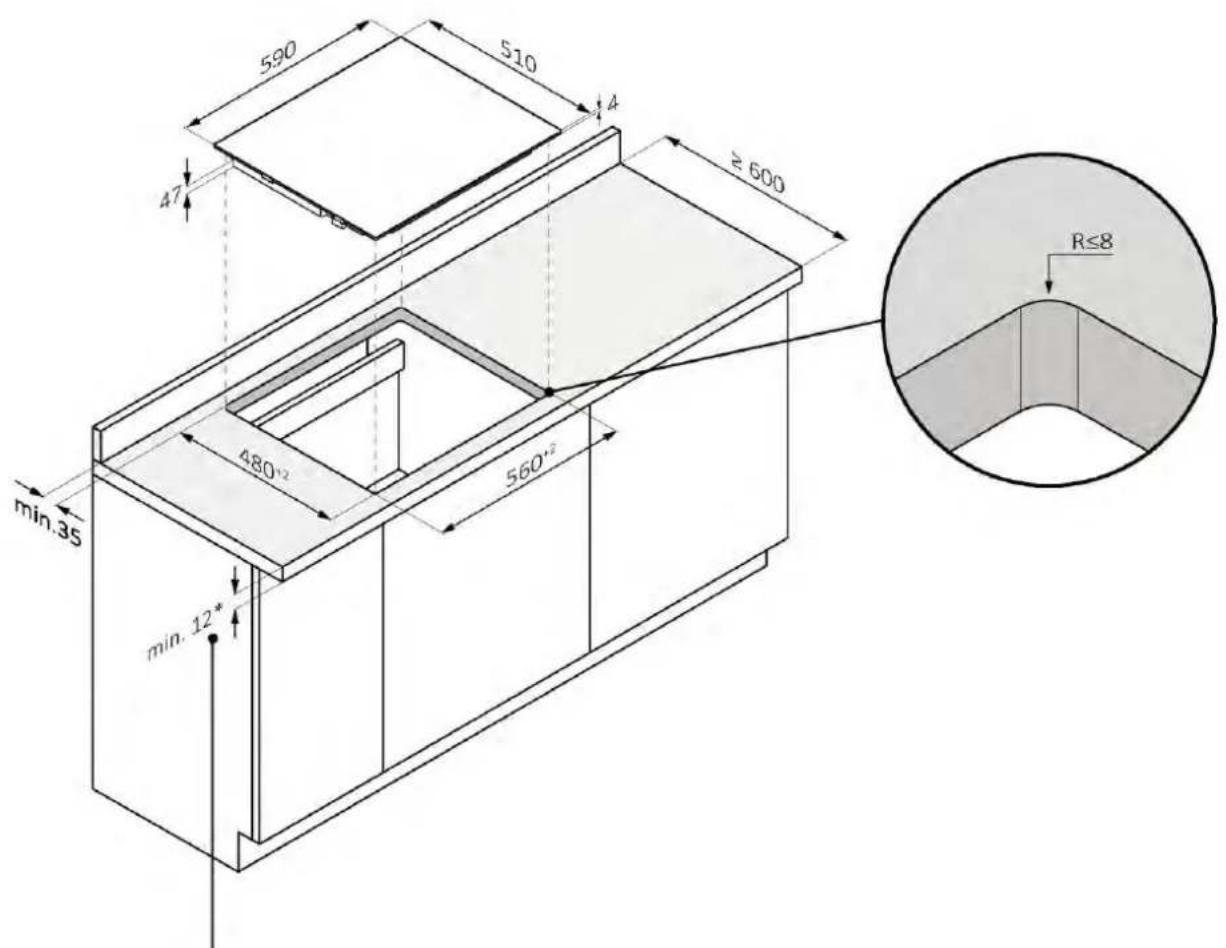

590 510 4 ≥600 47 1.6 480°2 560°2 min.35 min.12* R≤8

*28 cu cuptor dedesubt

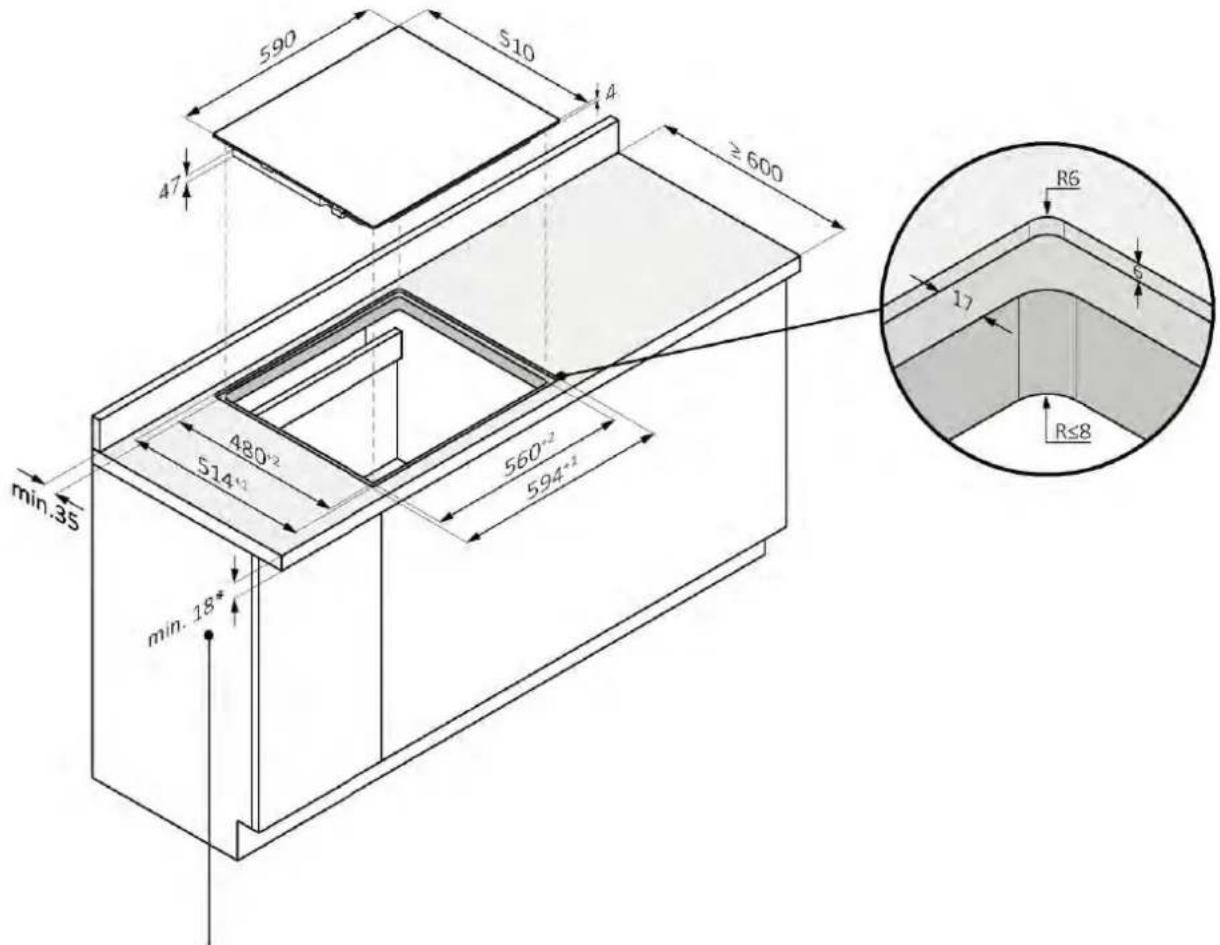

7.1 Plită de 60

instalare la nivelul blatului

ATENTIE: nu este disponibil pentru produsele cu sticlă bizotată.

590 510 4 ≥ 600 47 min.35 480°2 514°2 560°2 594°2 min.18* R6 17 R≤8

*28 cu cuptor dedesubt

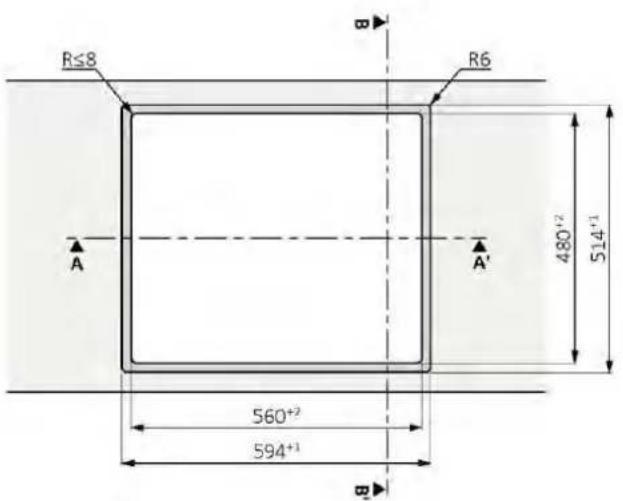

R≤8 R6 A A' 480+2 514+1 560+2 594+1 B

590 560*2 594*1

Sectiunea A-A'

510 480*2 514*1

Sectiunea B-B'

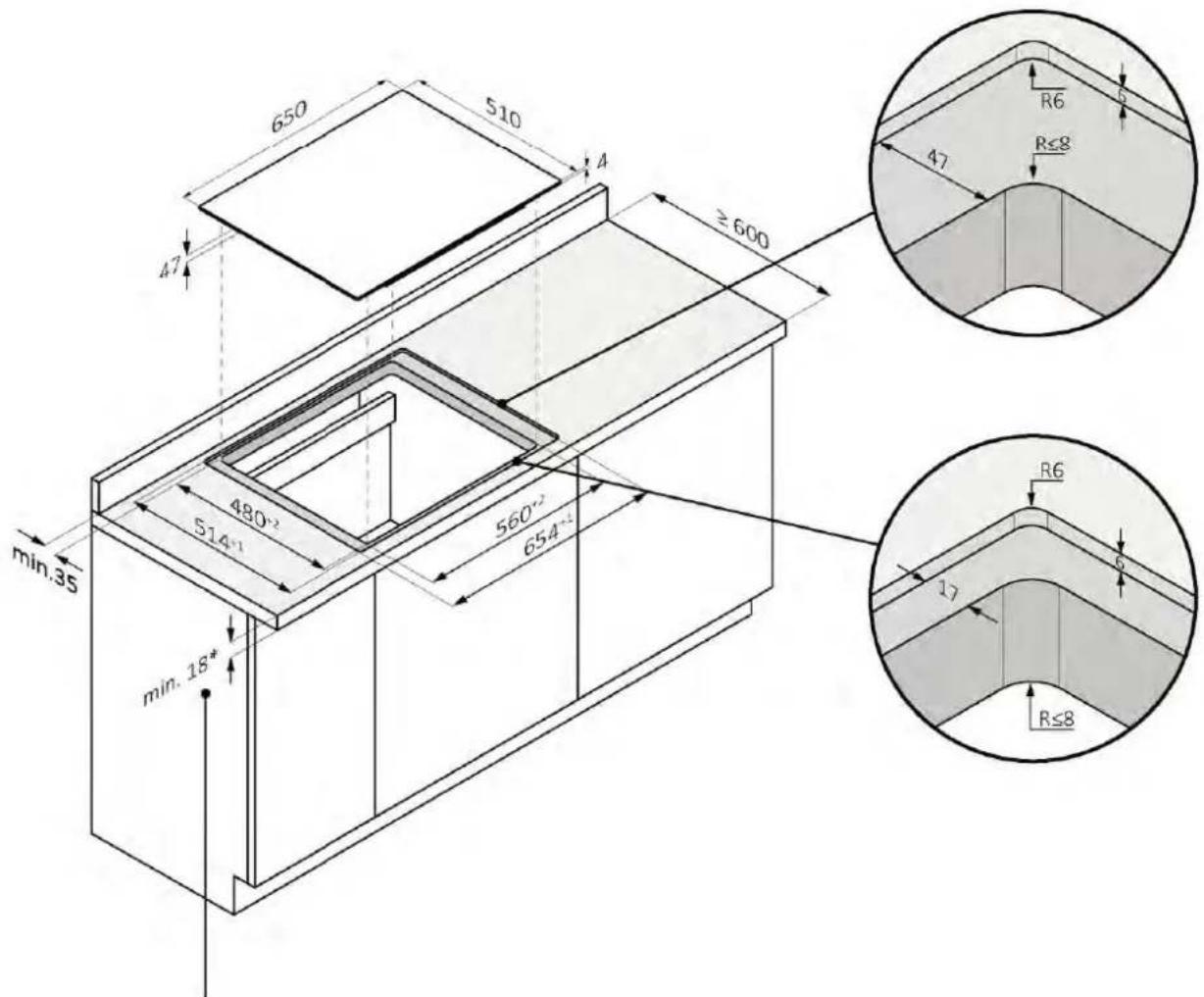

7.2 Plită de 65

instalare standard

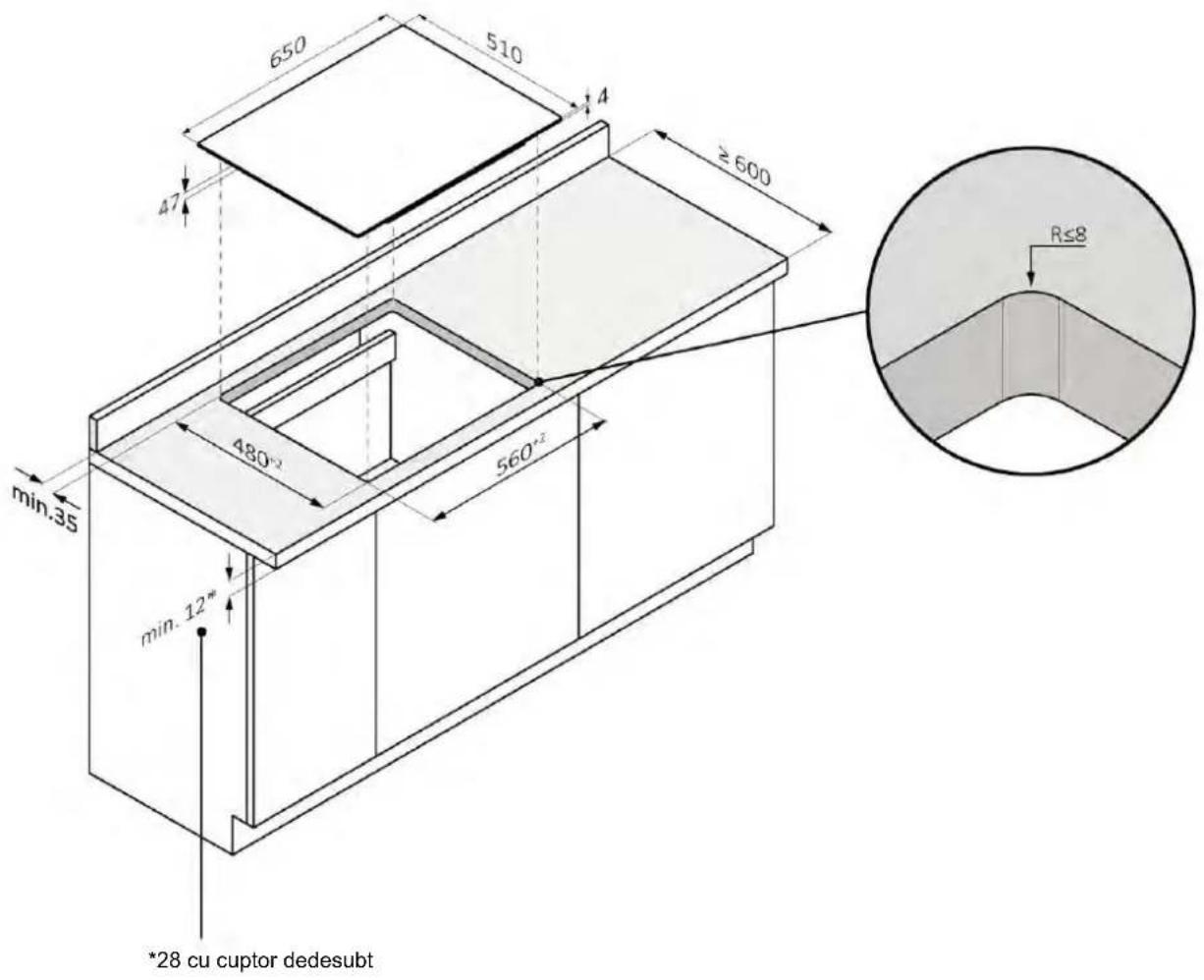

650 510 4 ≥ 600 47 min.35 480° 560° min.12" *28 cu cuptor dedesubt R≤8

7.2 Plită de 65

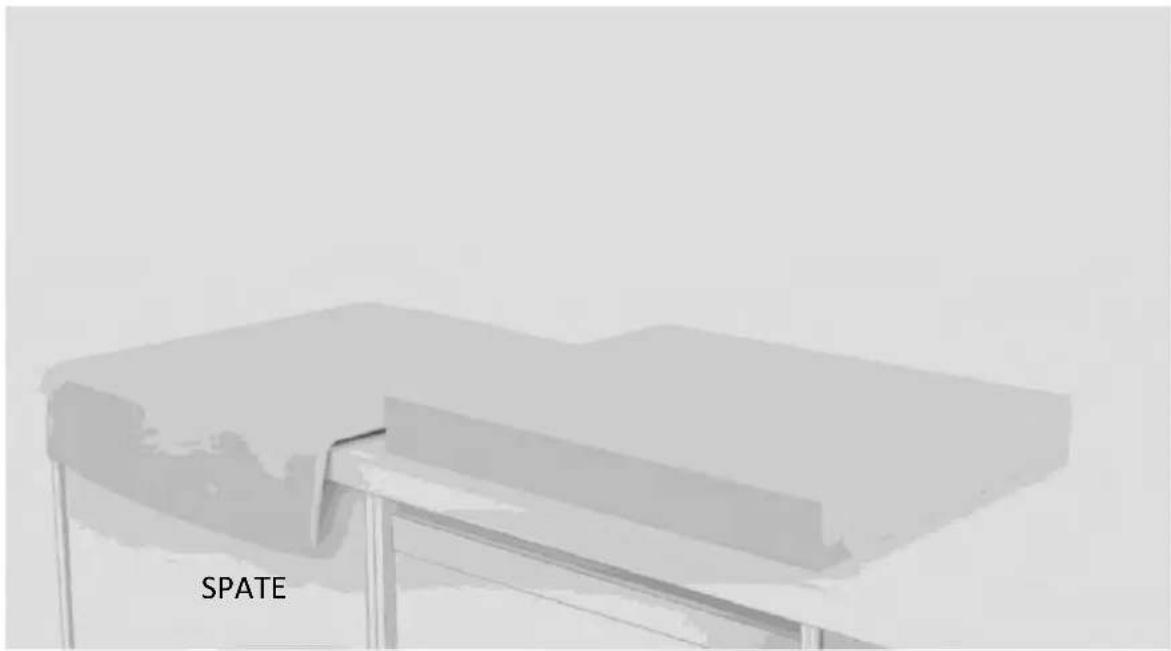

instalare la nivelul blatului

ATENTIE: nu este disponibil pentru produsele cu sticlă teşită.

650 510 4 ≥ 600 47 min.35 480°2 514°1 560°2 654°1 min.18* min.35 R6 47 R≤8 R6 17 R≤8

*34 cu cuptor dedesubt

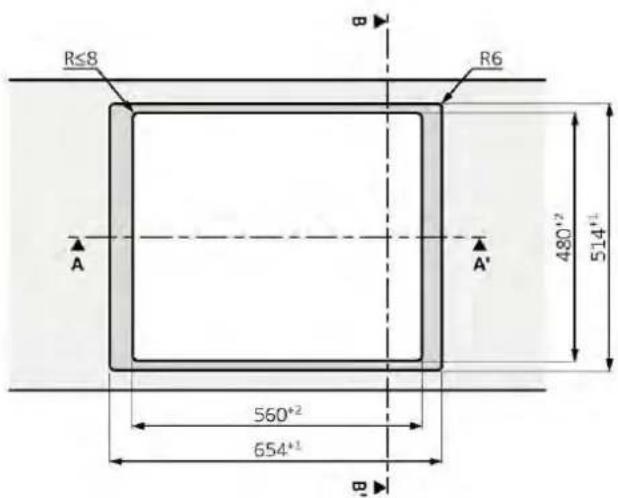

R≤8 R6 A A' 480*2 514*1 560*2 654*1 B

650 560+2 654+1 Secțiunea A-A'

510 480*2 514*1 Secțiunea B-B'

7.3 Plită de 80

instalare standard

800 520 4 ≥600 47 min.35 490+2 min.57 750+2 min.12* *28 cu cuptor dedesubt R≤8

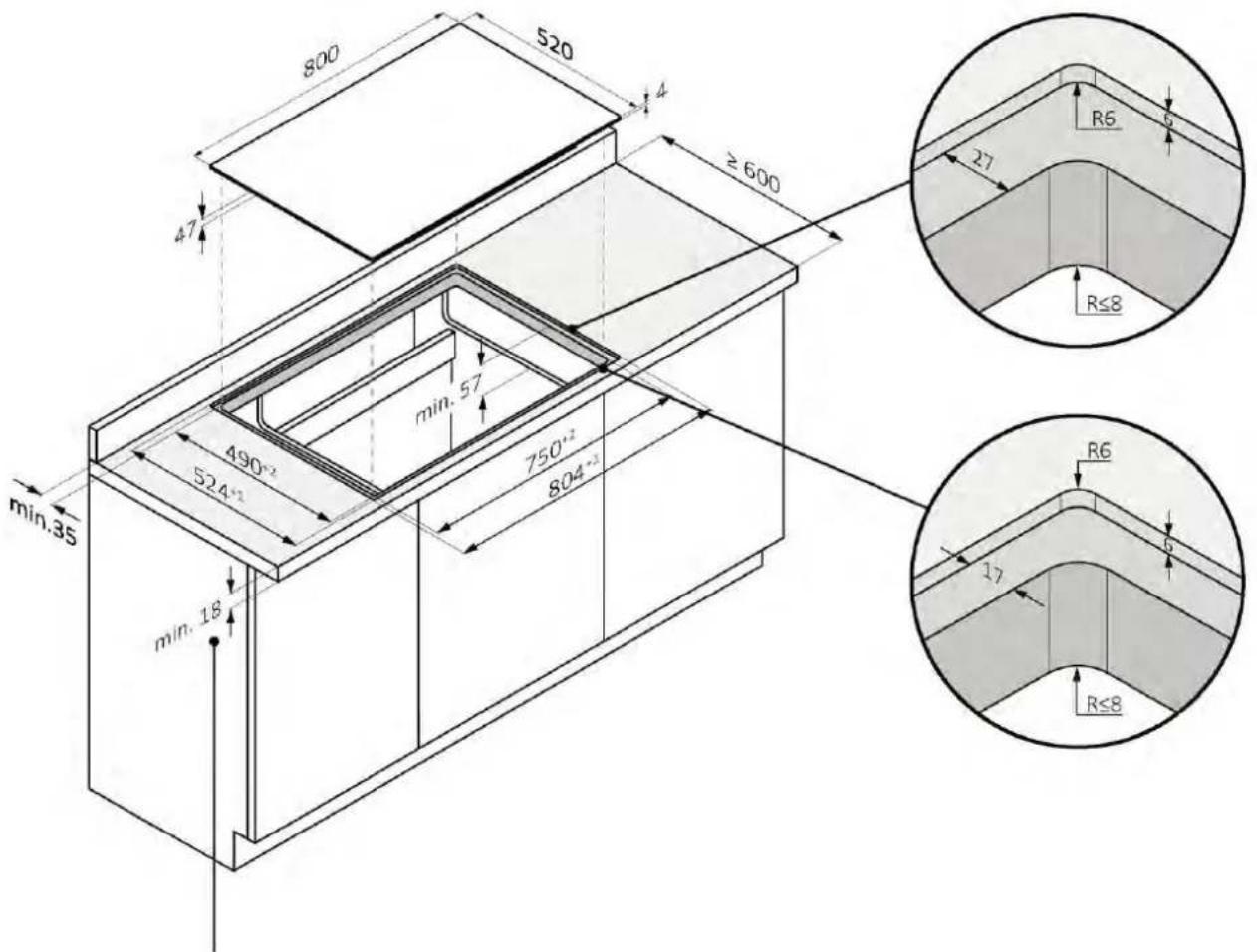

7.1 Plită de 80

instalare la nivelul blatului

ATENTIE: nu este disponibil pentru produsele cu sticlă teşită.

800 520 4 ≥ 600 47 min. 35 490° 524° min. 18 750° 804° R≤8 R6 27 R≤8 R6 17 R≤8

*34 cu cuptor dedesubt

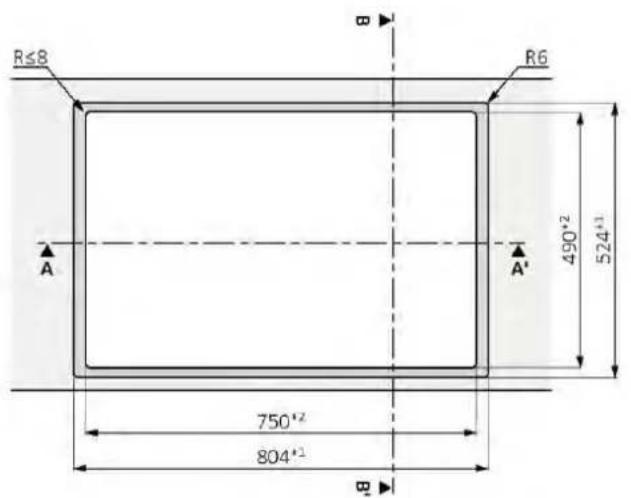

R≤8 R6 A A' 490°2 524°1 750°2 804°1 B

800 750*2 804*1 27

Sectiunea A-A'

510 490°² 524°¹ 17

Sectiunea B-B'

8.1 Avertismente de siguranță

Pentru a efectua conexiunea electrică a produsului în siguranță, respectați următoarele avertismente:

• Orice reparație, instalare și întreținere care nu sunt efectuate corect pot pune în pericol grav utilizatorul;
• Producătorul declară că nu își asumă nicio responsabilitate pentru daunele directe sau indirecte cauzate de instalarea, întreținerea sau repararea incorectă. De asemenea, nu este responsabil pentru daunele cauzate de absența sau întreruperea conductorului de împământare (de exemplu, şocuri electrice);
• Conectați plita la rețeaua electrică numai de către un tehnician calificat care cunoaște și respectă reglementările locale și reglementările suplimentare ale companiei locale de electricitate;
• Produsul este în clasa de protecție I și poate funcționa numai dacă este echipat cu un conductor de împământare;
  • Produsul trebuie să fie fără tensiune în timpul instalării;
• În timpul instalării, nu așezați obiecte metalice, de exemplu cuțite, furculițe, linguri și capace, pe suprafața plitei, deoarece se va încălzi;
• Conectați produsul exclusiv utilizând cablul furnizat;
  • Produsul trebuie conectat la un sistem electric de ultimă generatie;
• În cazul deteriorării cauzate de o conexiune incorrectă, garanția este nulă.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, de către agentul său de service sau de către persoane cu înaltă calificare, pentru a evita orice pericol.
• Conectarea la un sistem de împământare fiabil este esențială și obligatorie.
• Acest aparat trebuie instalat și împământat numai de către o persoană calificată corespunzător.
• Deconectați aparatul de la sursa principală de alimentare înainte de a efectua orice lucrare sau întreținere la acesta.
• Acest aparat trebuie să fie conectat la un circuit care încorporează un întrerupător de izolare care asigură o deconectare completă de la sursa de alimentare.
• Modificările la sistemul electrocasnic trebuie efectuate numai de un electrician calificat.
• Nerespectarea acestor sfaturi poate duce la electrocutare sau deces.

- Plita de gătit trebuie să fie conectată la rețeaua de alimentare prin intermediul unui dispozitiv omnipolar de deconectare care să asigure o separare a contactelor conformă cu categoria de suprasarcină III. Acest dispozitiv trebuie să reziste la sarcinile maxime conectate și să respecte reglementările actuale.

ATENTIE: pentru a evita orice pericol cauzat de resetarea accidentală a dispozitivului de deconectare termică, aparatul nu trebuie să fie alimentat de un dispozitiv de comutare extern, cum ar fi un cronometru, sau să fie conectat la un circuit care este pornit și oprit în mod regulat.

- Cablu de alimentare: aparatul este echipat cu un cablu de alimentare care trebuie conectat la rețeaua casnică. Rețineți diversele posibilități de conectare, în funcție de tipul de alimentare internă, din diagrama corespunzătoare. Plăcuța de identificare indică, de asemenea, tensiunea de conectare permisă pentru acest dispozitiv și consumul de energie corespunzător.

8.2 Instructiuni

Consumul de energie

Consultați plăcuța cu date a produsului.

Întrerupător diferențial (de salvare)

Recomandăm utilizarea unui întrerupător diferențial (de salvare) cu curent de declanșare în conformitate cu standardele în vigoare.

Dispositive de separare

În cazul în care este necesară utilizarea acestuia, cuptorul trebuie conectat la rețeaua de alimentare printr-un dispozitiv de deconectare omnipolar care asigură o separare între contacte în conformitate cu categoria de supratensiune III. Acest dispozitiv trebuie să reziste la sarcinile maxime conectate și să respecte reglementările actuale.

ATENTIE: pentru a evita orice pericol cauzat de resetarea accidentală a dispozitivului de deconectare termică, aparatul nu trebuie să fie alimentat de un dispozitiv de comutare extern, cum ar fi un cronometru, sau să fie conectat la un circuit care este pornit și oprit în mod regulat. Produsul nu este proiectat pentru a fi operat de un temporizator extern sau de un sistem separat de control de la distanță.

Cablu de alimentare cu energie electrică

Produsul este echipat cu un cablu de alimentare care trebuie conectat la rețeaua casnică.

Rețineți diversele posibilități de conectare, în funcție de tipul de alimentare internă, din diagrama corespunzătoare. Plăcuța cu date indică, de asemenea, tensiunea de conectare permisă pentru acest aparat și puterea relativă absorbită.

Înlocuirea cablului de alimentare

Nu înlocuiti singur cablul. Contactați centrul de service autorizat.

Cablu de alimentare cu energie electrică

Produsul este echipat cu un cablu de alimentare care trebuie conectat la rețeaua casnică.

8 Conectarea la rețeaua electrică

Rețineți diversele posibilități de conectare, în funcție de tipul de alimentare internă, din diagrama corespunzătoare. Plăcuța cu date indică, de asemenea, tensiunea de conectare permisă pentru acest aparat și puterea relativă absorbită.

Înlocuirea cablului de alimentare

Nu înlocuiti singur cablul. Contactați centrul de service autorizat.

Utilizarea oricărui aparat necesită respectarea unor reguli de bază:

• Nu trageti de cablul de alimentare pentru a deconecta aparatul de la sursa de alimentare;
• Nu atingeti aparatul cu mâinile sau picioarele ude sau umede;
• În general, nu se recomandă utilizarea de adaptoare, prize multiple sau prelungitoare;
• În cazul unei funcționări defectuoase și/sau al unei scăderi a performanțelor, opriți aparatul și nu interveniți asupra acestuia.

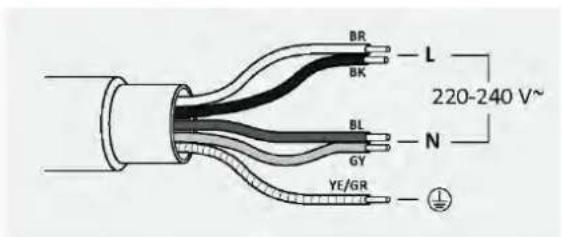

8.4 Diagrama de conectare

Respectați reglementările locale și reglementările suplimentare ale companiei locale de energie electrică.

Conectarea aparatului

Respectați datele de conectare de pe plăcuța de identificare.

Efectuați conexiunea exclusiv în conformitate cu diagrama relevantă:

• BR: maro
• BL: albastru
  • YE/GN: galben și verde
• BK: negru
  • GY: gri

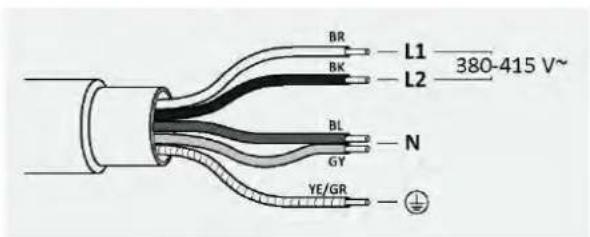

BR L1 380-415 V~ BK L2 BL N GY YE/GR

380-415 V \~ 2N 50/60 Hz

BR L BK 220-240 V~ BL N GY YE/GR

220-240 V \~ 50/60 Hz

9.1 Avertismente importante

• Îndepărtați eventualele benzi transversale (martori) care se află în zona găurii blatului de lucru;
• Pentru protectția împotriva pătrunderii umezelii și a lichidelor, toate suprafețele tăiate trebuie să fie sigilate cu un produs adecvat;
  • Produsul trebuie să fie într-o pozitie orizontală perfectă;

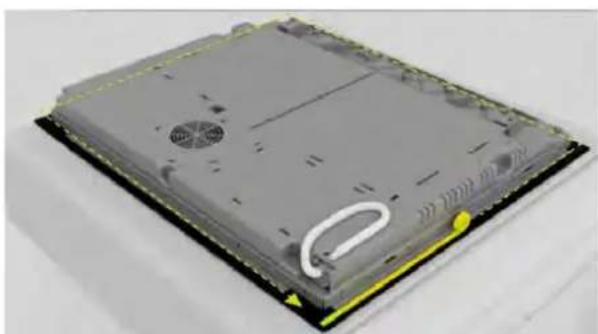

  • Verificati, înainte de instalare, dacă garnitura plitei este așezată corect (fig. 1).

fig. 1

- Suprafața de susținere a plitei trebuie să fie perfect netedă, astfel încât să se sprijine uniform, iar garnitura aplicată să asigure o etanșare suficientă. (fig. 2).

fig. 2

- Nu fixați plita folosind silicon sau alt adeziv! Această fixare ar deteriora produsul dacă ar fi dezasamblat (fig. 3).

fig. 3

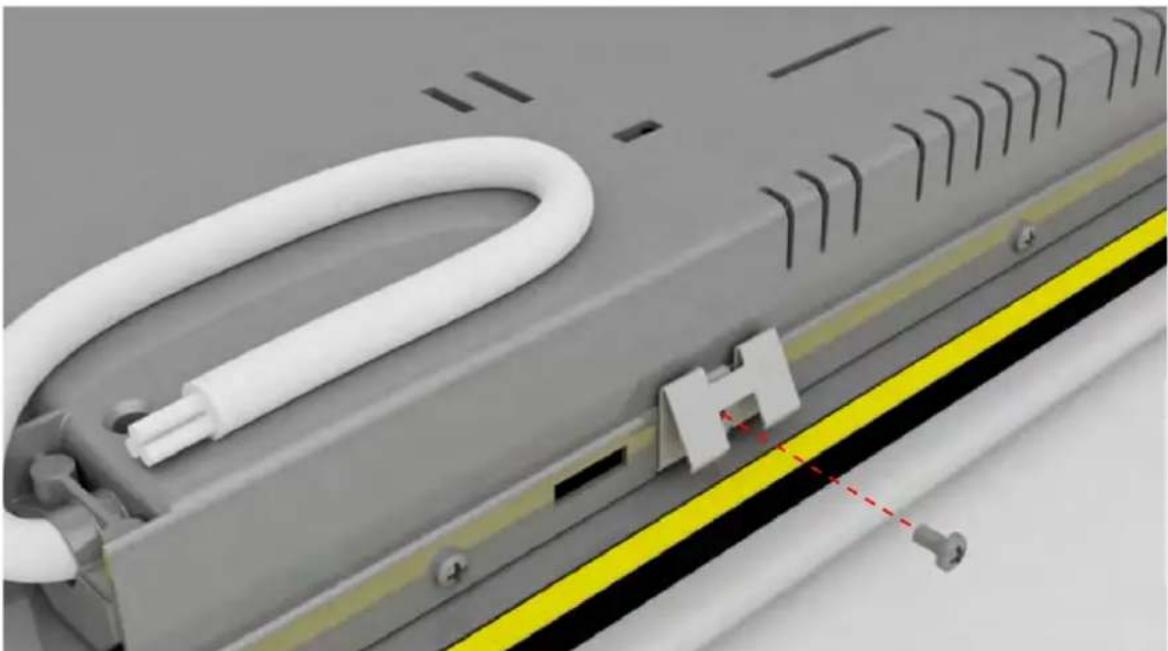

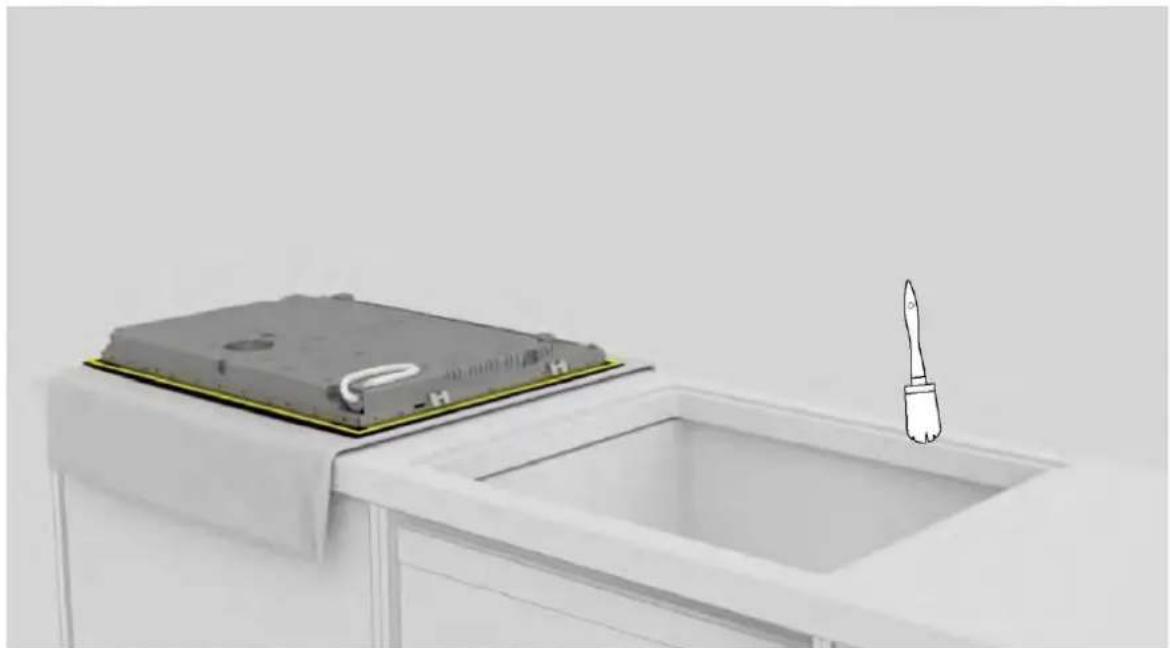

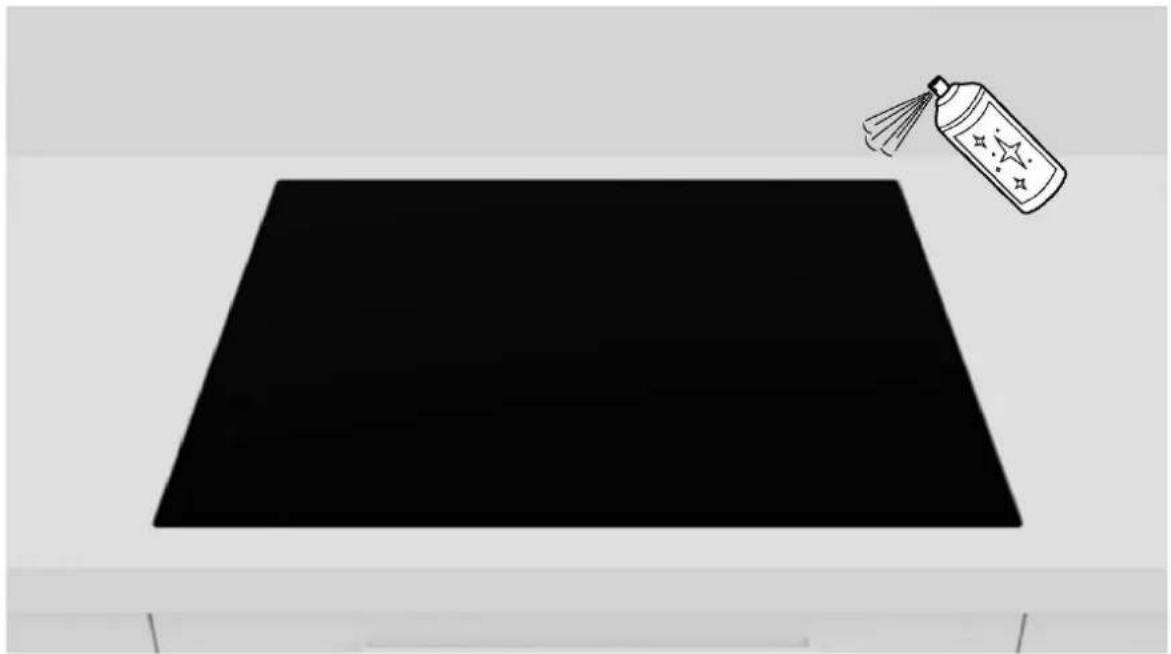

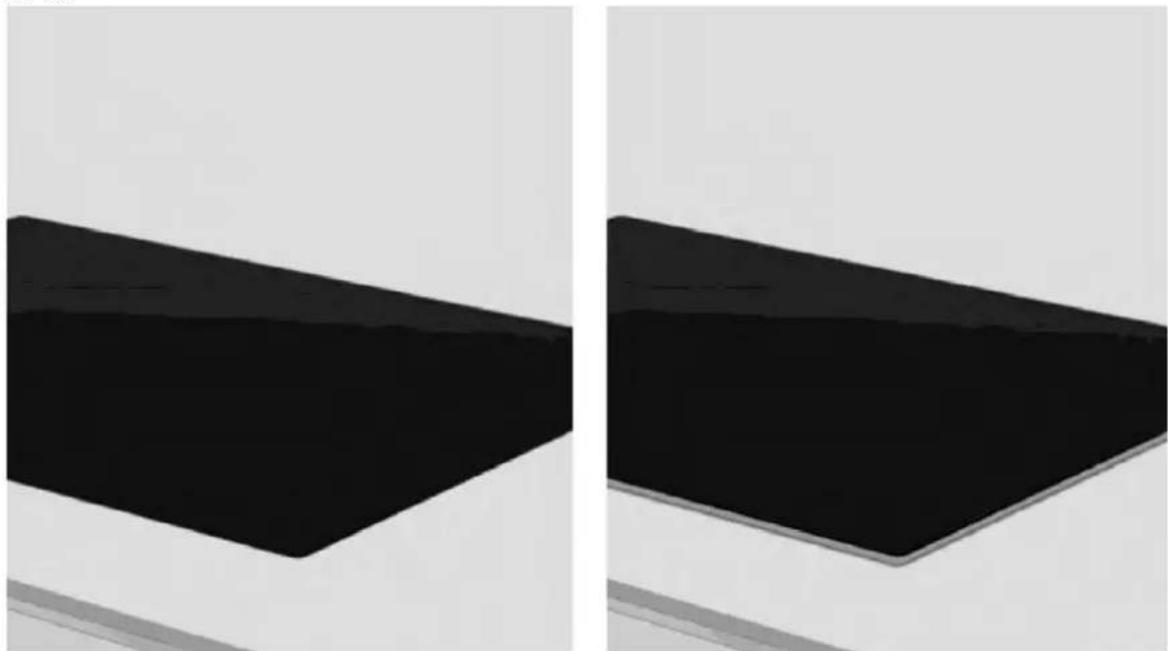

Imaginile de mai jos prezintă paşii de instalare a produsului.

Instalare standard

Puteți vizualiza videoclipul de instalare a produsului scanând codul QR

sau făcând clic pe următorul

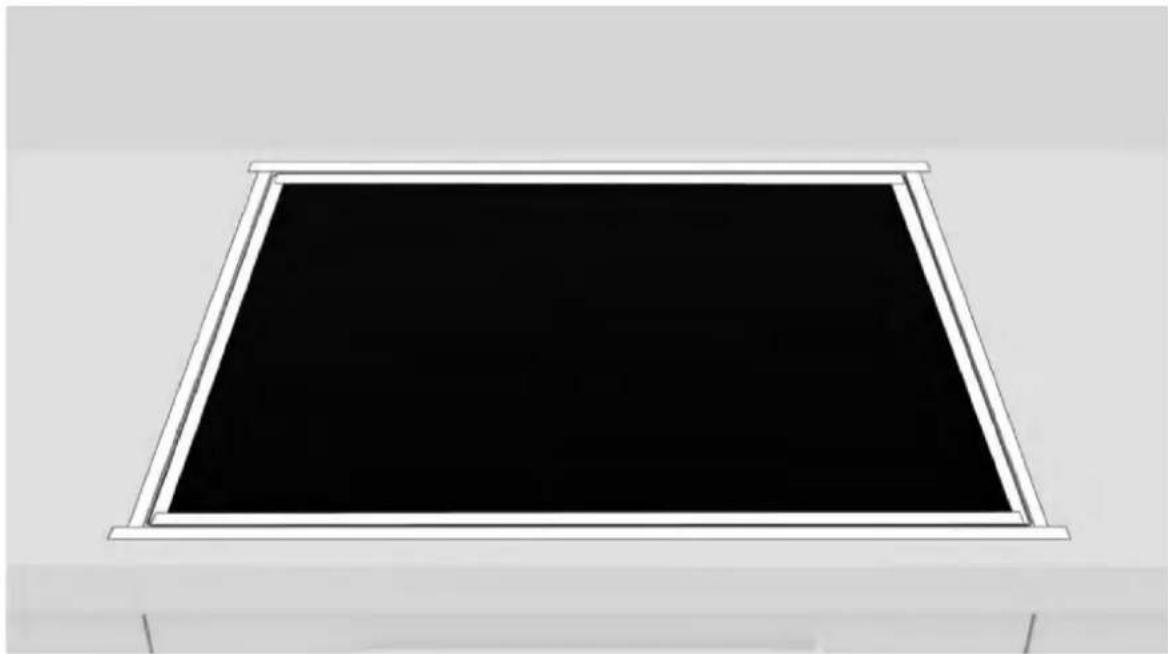

Instalare la nivelul blatului

Puteți vizualiza videoclipul de instalare a produsului scanând codul QR

sau făcând clic pe următorul

SPATE

1

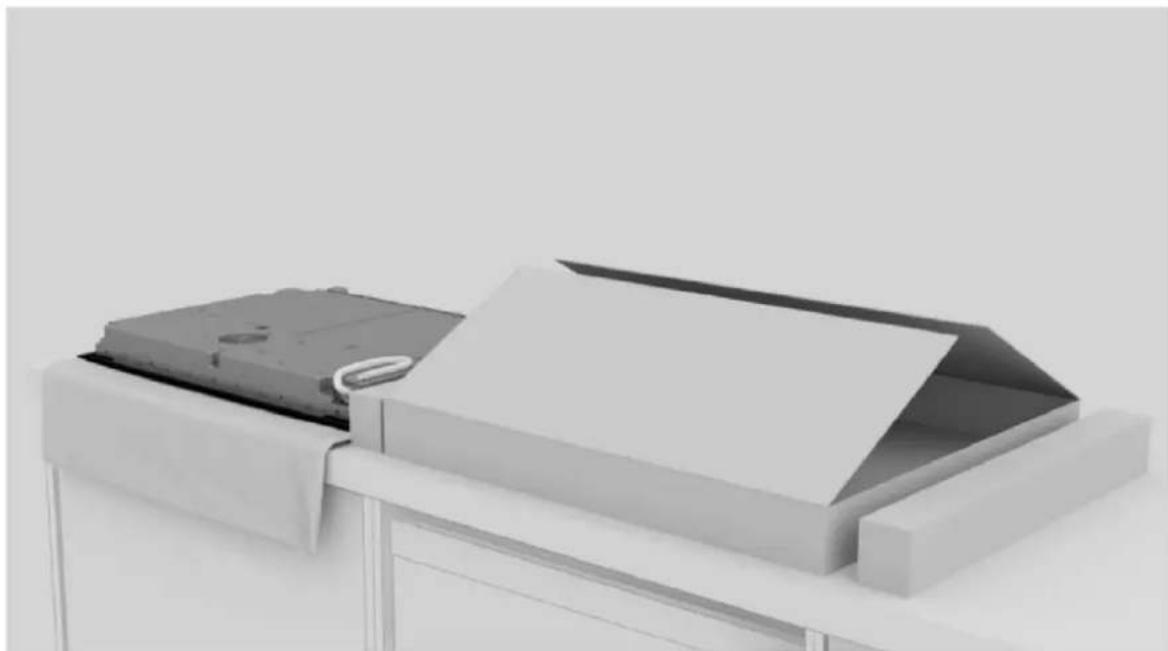

Utilizați instrumentele indicate în capitolul „Instrumente de instalare” din manual. Așezați o lavetă lângă pachetul de produs pentru a-l sprijini pe plită;

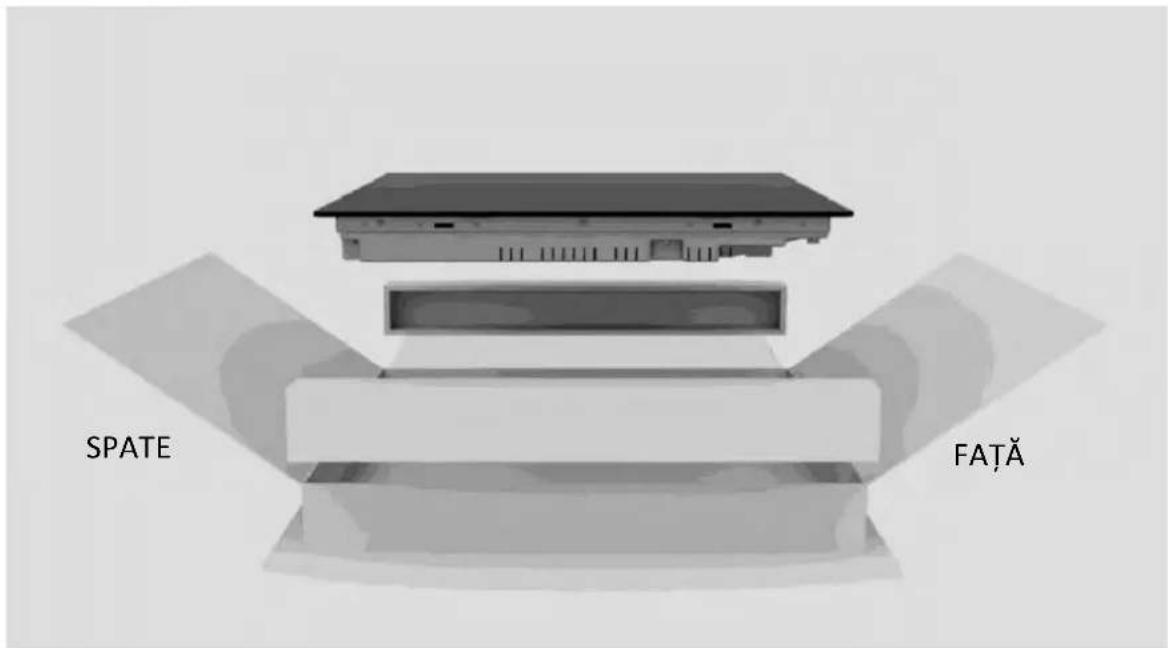

Purtați mănuși. Îndepărtați ambalajul, având grijă să nu deteriorați sticla plitei;

Aşezati plita cu capul în jos pe laveta aşezată anterior lângă ambalaj;

Aplicați garnitura perimetric;

Fixați clemele pe laturile scurte ale plitei;

Curățați marginea zonei de încastrare;

Conectați cablul de rețea conform diagramei de conectare din secțiunea „Conectarea la rețea” din manual (niciun alt obiect nu trebuie să se afle pe plita de gătit în momentul conectării la rețea).

Aşezați plita central în canelură. Asigurați-vă că garnitura plitei se sprijină pe blatul de lucru, astfel încât garnitura să fie garantată.

a. b.

a. Pentru instalare standard: instalare finalizată; b. Pentru instalarea la nivel cu blatul de lucru: procedați așa cum este indicat în paginile următoare;

Aplicați banda adezivă atât în interiorul, cât și în exteriorul marginii;

Îndepărtați excesul de silicon;

Îndepărtați banda și curățați marginile;

24 h

14

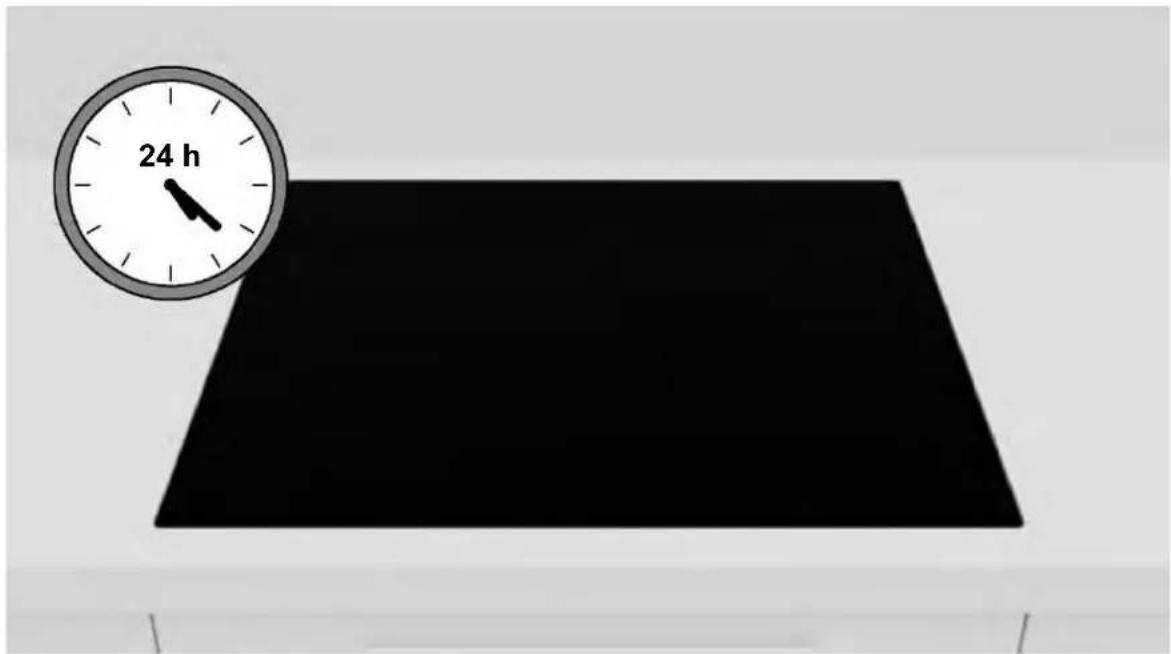

Așteptați 24 de ore înainte de a porni pentru prima dată;

10

Livrarea către utilizator

La sfârşitul instalării:

• Informați utilizatorul cu privire la funcțiile esențiale;
• Informați utilizatorul cu privire la toate aspectele relevante pentru utilizarea și manipularea în condiții de siguranță;
• Predați utilizatorului accesoriiile și instrucțiunile de utilizare și asamblare care trebuie depozitate cu grijă.

La sfârșitul instalării, îndepărtați folia de protecție, banda adezivă și toate celelalte materiale de ambalare.

AVERTISMENT: Produsul necesită o ventilație adecvată pentru funcționarea normală.

Nu obstrucționați orificiile de ventilație din niciun motiv.

NOTĂ: Aspectul real al produsului depinde de modelul ales.

11 Prima punere în funcțiune

La prima utilizare a produsului, plita este setată la puterea maximă posibilă. Cu ajutorul funcției de gestionare a energiei, pot fi alese diferite limite de putere în funcție de rețeaua de distribuție a locuinței.

Cum se configurează gestionarea energiei

Este posibil să setați un nivel maxim de absorbție a puterii pentru plita cu inductie, alegând între diferite intervale de putere.

Plitele cu inductie pot limita automat puterea pentru a evita riscul de suprasarcină.

Pentru a activa funcția de gestionare a energiei:

• Porniți plita, apoi apăsați și simultan.
• Indicatorul temporizatorului va afișa „P8”, adică nivelul de putere 8. Modul implicit este de 7,4 kW.

Pentru a alege un alt nivel

• Glisați cursorul la stânga și la dreapta pentru a modifica nivelul de gestionare a energiei.
• Există 8 niveluri de putere, de la „P1” la „P8”. Nivelul este afişat de indicatorul temporizatorului:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Demontarea produsului

• Deconectați produsul de la rețea;
• Ridicati uşor produsul și îndepăratați-l complet;
• Acest produs nu deteriorează mobilierul, care poate fi utilizat și cu un aparat nou.
