Vrsta izdelka	Indukcijska kuhalna plošča
Znamka	Amica
Model	KMI 751 100 E
Dimenzije (Š x G x V)	300 x 505 x 65 mm
Teža	5,5 kg
Električni priključek	220-240 V ~ 50/60 Hz
Skupna nazivna moč	3,7 kW
Indukcijska kuhališča	2 kuhališči: Ø 160 mm (1200/1400 W z boostom) in Ø 210 mm (2000/3000 W z boostom)
Funkcija Booster	Začasno povečanje moči (največ 10 min)
Funkcija ohranjanja toplote	Ohranjanje toplote pri približno 65°C (simbol U), samodejni izklop po 2 urah
Ura / Časovnik	Programiranje časa kuhanja (1-99 min) in neodvisni časovnik
Otroška zaščita (zaklepanje)	Zaklepanje upravljanja z daljšim pritiskom na tipko ključa
Indikator preostale toplote	Prikazuje »H«, dokler je kuhališče vroče
Zaznavanje posode	Samodejno: plošča segreva le, če je prisotna ustrezna posoda
Omejitev časa delovanja	Samodejni izklop glede na stopnjo moči (od 8,6 h do 0,08 h)
Material površine	Keramična steklena plošča
Vzdrževanje in čiščenje	Čistite po vsaki uporabi z vlažno krpo ali posebnim čistilom za keramične steklene plošče; za vgrajene madeže uporabite strgalo
Varnost	Samodejni izklop v primeru pregrevanja, zaznavanje posode, indikator preostale toplote
Popravljivost	Popravila zaupajte pooblaščenemu strokovnjaku; priporočljivi redni pregledi
Standardi	Skladno z direktivami EU: nizka napetost 2014/35/ES, EMC 2014/30/ES, ErP 2009/125/ES
Namestitev	Vgradna v delovni pult (debelina 28-40 mm); najmanjša razdalja do sten: 55 mm
Barva	Ni določena (verjetno črna ali nerjaveče jeklo, ocena)

Pogosto zastavljena vprašanja - KMI 751 100 E AMICA

Kakšne ponve uporabiti na indukcijski kuhalni plošči?

Uporabite magnetne ponve (litoželezne, emajlirano jeklo, feritno nerjaveče jeklo), katerih dno privlači magnet. Izogibajte se aluminiju, steklu, porcelanu in bakru.

Kako aktivirati funkcijo Booster?

Izberite kuhališče, nastavite moč na 9, nato ponovno pritisnite tipko +. Pojavi se črka P. Funkcija traja največ 10 minut.

Kaj storiti, če se plošča ne vklopi?

Najprej preverite električno napajanje (odklopnik, varovalka). Prepričajte se, da je bil glavni senzor pritisnjen dovolj dolgo (vsaj 1 sekundo).

Kako očistiti zagorele madeže na keramični stekleni plošči?

Uporabite ostro strgalo za strganje ostankov s še tople plošče (razen sladkorja), nato očistite s posebnim čistilom za keramične steklene plošče. Nikoli ne uporabljajte parnega čistilnika.

Kaj pomeni simbol 'H' na zaslonu?

To je indikator preostale toplote. Kuhališče je še vroče, ne dotikajte se ga, da se izognete opeklinam.

Kako zakleniti ploščo, da preprečite uporabo s strani otrok?

Pritisnite tipko ključa (simbol ključavnice) za 5 sekund. Sveti se dioda. Za odklepanje ponovite postopek.

Zakaj plošča oddaja piskajoč ali brneč zvok?

Ti zvoki so normalni in izvirajo iz delovanja indukcijskih tuljav, hladilnega ventilatorja ali sestave ponv. Ne pomenijo okvare.

Kakšna je največja moč kuhališč?

Sprednje kuhališče (Ø 160 mm): 1200 W (1400 W v načinu Booster). Zadnje kuhališče (Ø 210 mm): 2000 W (3000 W v načinu Booster).

Kako uporabiti časovnik neodvisno od kuhališč?

Vklopite ploščo z glavnim senzorjem, nato hkrati pritisnite senzorja + in -, da aktivirate časovnik. Nastavite želeni čas z + ali -.

Kaj storiti v primeru razpoke na keramični stekleni plošči?

Takoj izključite ploščo iz električnega omrežja (odklopnik ali varovalka), da preprečite tveganje električnega udara, nato pokličite servisno službo.

NAVODILA ZA UPORABO KMI 751 100 E AMICA

Pozorno pročitati upute za uporabu da biste izbjegli nezgode.

Pozor!

- Uporaba pravilnih posuda za kuhanje.

Posude s ravnim i debelim dnom omogućava- ju štednju do 1/3 električne energije. Pamtiti o poklopcu, bez njega potrošnja električne energije raste četverostruko!

- Briga za čistoću grijaćih polja i dna posuda.

Zaprljanja ograničavaju predavanje topline – tvrdokorne nečistoće često uklanjamo samo sredstvima koja ozbiljno narušavaju okoliš.

- Izbjegavati nepotrebno „zavirivanje u posude“.

- Ne ugrađivati pećnicu u neposrednoj blizini hladnjaka/zamrzivača.

Plošča je pojem izjemne enostavnosti uporabe in visoke učinkovitosti.

Ko enkrat preberete navodila, delo s ploščo ne bo problem.

Vsaka plošča, ki zapusti proizvodni obrat, je pred pakiranjem na kontrolnih mestih temeljito preverjena z vidika varnosti in funkcionalnosti.

Prosimo, da pred začetkom uporabe naprave pozorno preberite navodila za uporabo.

Zagotavljanje usklajenosti z vsebino v navodilih vas bo ščitilo pred neustrezno uporabo.

Navodilo je treba shraniti in hraniti tako, da ga boste imeli vedno pri roki.

Skrbno upoštevajte navodila za uporabo, da preprečite kakršnokoli nezgodo.

Pozor!

Napravo začnite uporabljati šele, ko preberete ta navodila in jih popolnoma razumete.

Naprava je zasnovana izključno kot naprava za kuhanje.

Vsaka druga vrsta uporabe (npr. za ogrevanje prostorov)

je neskladna z njeno namembnostjo in je lahko nevarna.

Proizvajalec si pridržuje pravico uvedbe sprememb, ki nimajo vpliva na delovanje naprave.

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/ES,
  • direktive o elektromagnetni združljivosti 2014/30/ES,
• direktive o okoljsko primerni zasnovi 2009/125/ES,

zato je bil ta izdelek označen € in je bila zanj izstavljena izjava o skladnosti predložena organom nadzora trga.

Opozorilo. Naprava in dostopni deli le-te postanejo tekom uporabe vroči. Posebna pozornost mora biti namenjena možnosti dotika grelnih elementov. Otroci, mlajši od 8 let, se morajo nahajati daleč stran od štedilnika, će niso pod stalnim nadzorom.

To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, čutnimi ali duševnimi sposobnostmi in osebe s pomanjkanjem izkušenj in znanj, će se ta uporaba odvija pod nadzorom odgovorne osebe ali skladno z navodilom za uporabo naprave, će za to poskrbi oseba, odgovorna za varnost teh oseb. Bodite posebej pozorni na otroke, da se ne bodo igrali z napravo. Čiščenja in vzdrževalnih opravil ne smejo opravljati otroci, će niso pod nadzorom.

Opozorilo. Segrevanje masti in olja na kuhinjski plošči brez nadzora je lahko nevarno in lahko povzroči požar.

NIKOLI ne skušajte gasiti ognja z vodo; izklopite napravo in nato prekrijte plamen npr. s pokrovko ali negorljivo odejo.

Opozorilo. Nevarnost požara: ne postavljajte stvari na kuhalno površino.

Opozorilo. Če je površina plošče počena, izklopite tok, da preprečite električni udar.

Odsvetuje se polaganje kovinskih predmetov kot so noži, vilice, žlice in pokrovke ter aluminijastih folij na ploščo štedilnika, saj lahko postanejo vroči.

Po uporabi s stikalom izključite grelni element plošč in na označene dele ne polagajte posode.

Naprave ne sme upravljati z uporabo zunanje ure ali neodvisnega sistema daljinskega upravljanja.

Za čiščenje plošče se ne sme uporabljajti opreme za čiščenje s paro.

NAVODILA ZA ZAGOTAVLJANJE VARNOSTI UPORABE

• Pred prvo uporabo indukcijske plošče preberite navodila za uporabo. Na ta način si zagotovimo varnost in preprečimo poškodovanje plošče.
• Če se indukcijsko ploščo uporablja v neposredni bližini radia, televizije ali drugega oddajnika, je treba preveriti, ali je zagotovljena pravilnost delovanja kontrolnega zaslona plošče.
• Ploščo sme priklopiti izključno ustrezno pooblaščeni inštalater - električar.
• Ne sme se nameščati plošče v bližini hladilnih naprav.
• Pohištvo, v katerega se vgradi plošča, mora biti odporno na temperature okoli 100°C. To velja za furnirne obloge, površine iz plastičnih mas, lepila in lake.
• Ploščo se sme uporabljati šele po ustrezni vgradnji le-te. Na ta način je onemogočen dotik elementov pod električno napetostjo.
• Popravila električnih naprav smejo izvajati izključno ustrezno kvalificirani strokovnjaki. Nestrokovna popravila so vir resnih nevarnosti za uporabnika.
• Pozor! Če se neodstranljivi napajalni kabel poškoduje, mora biti zamenjan pri proizvajalcu ali pri specializiranem servisu oz. kvalificirani osebi, saj se s tem izognemo nevarnosti.
• Naprava je odklopljena od električnega omrežja le tedaj, ko je izklopljena varovalka ali je iz vtičnice izvlečen vtič.
• Vtič napajalnega voda mora biti po vgradnji plošče dostopen.
• Bodite posebej pozorni na otroke, da se ne bodo igrali z napravo.
• Osebe z implantiranimi napravami, ki pomagajo pri življenjskih funkcijah (npr. srčni spodbujevalnik, inzulinska črpalka ali slušni aparat) se morajo prepričati, da delovanje teh naprav ne bo moteno zaradi indukcijske plošče (obseg frekvence delovanja indukcijske plošče znaša 20-50 kHz).
• V primeru izpada električne napetosti se brišejo vse nastavitve. Po ponovni pojavitvi napetosti v mreži je nujna pazljivost. Dokler so grelna polja ogreta, bo osvetljen indikator glavnega gretja „H” ali kot pri prvi izključitvi ključ blokade.
• V elektronskem sistemu vgrajeni indikator segretosti plošče po zaključku kuhanja kaže, ali je plošča ostala vklopljena oziroma ali je še vroča.
• Če se vtičnica nahaja v bližini grelnega polja, je treba paziti, da se vod štedilnika ne bo dotikal segretih mest.
• Pri uporabi olja in maščob ne puščajte plošče brez nadzora zaradi nevarnosti požara.
• Ne uporabljajte posod iz plastike ali aluminijaste folije. Le-te se topijo pri visokih temperaturah in lahko poškodujejo keramično steklo.

NAVODILA ZA ZAGOTAVLJANJE VARNOSTI UPORABE

• Sladkor, artikli iz citronske kisline, sol itd. v trdnem ali tekočem stanju ter plastični artikli ne smejo prihajati v stik s segretim grelnim poljem.
• Če zaradi nepazljivosti sladkor ali plastika pride v stik z grelnim poljem, se v nobenem primeru ne sme izklopiti plošče, pač pa je treba postrgati z nje sladkor ali plastiko z ostrim strgalom. Ščitite roke pred opeklinami in poškodbami.
• Pri uporabi indukcijske plošče uporabljajte samo posode in lonce s ploščatim dnom brez robov in ostrih delov, v nasprotnem primeru lahko pride do trajnih poškodb/prask stekla.
• Grelna površina indukcijske plošče je odporna na termični šok. Ni občutljiva niti na mrzlost, niti na vročino.
• Ne dopuščajte padcev predmetov na steklo. Točkovni udarci, npr. padec stekleničke z začimbami, lahko v določenem primeru povzročijo pok in okrušitev keramične steklo.
• Če pride do poškodbe, lahko vrela tekočina ob kuhanju prodre do delov indukcijske plošče pod električno napetostjo.
• Površine plošče ne smemo uporabljati namesto deske za rezanje ali delovne mize.

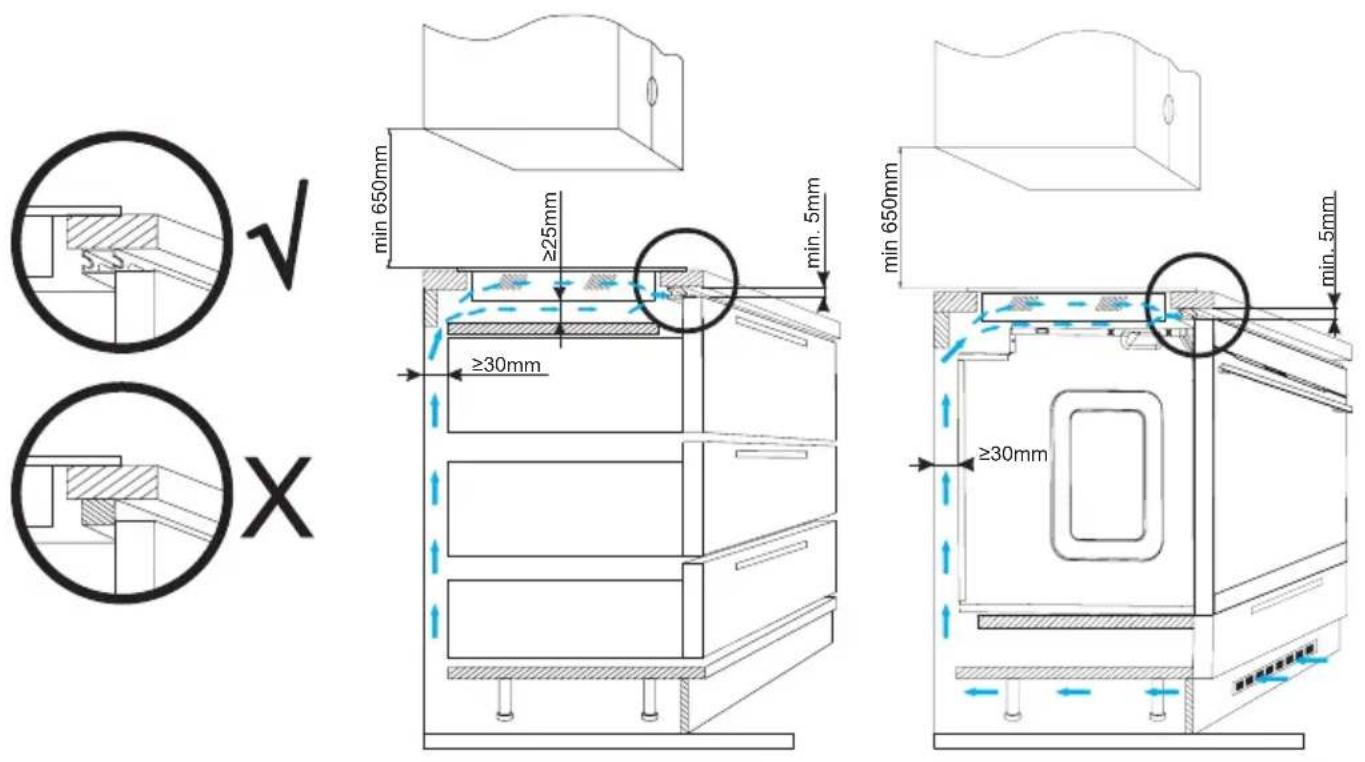

• Plošče ne smemo vgraditi nad pečico brez ventilatorja, nad pomivalnim strojem, hladilnikom, zamrzovalnikom ali pralnim strojem.
• Če je bila plošča vgrajena v kuhinjski pult, se lahko zaradi zraka, ki prehaja prek ventilacijskega sistema plošče, kovinski predmeti, ki se nahajajo v omarici segrejejo do visoke temperature. Zaradi tega razloga se priporoča namestitev neposredne zaščite (glej sliko 2).
• Upoštevati je treba navodila v zvezi z vzdrževanjem in čiščenjem keramičnega stekla.
  V primeru nepravilnosti pri ravnanju z njo, odgovarjamo iz naslova garancije

KAKO VARČEVATI Z ENERGIJO

Kdor uporablja energijo na odgovoren način, ne samo pozitivno prispeva k stanju proračuna gospodinjstva, pač pa tudi ravna v korist naravnega okolja. Zato pomagajmo, varčujmo z električno energijo! To pa dosegamo na naslednji način:

- Uporaba pravilnih posod za kuhanje.

Z uporabo loncev in posod s ploščatim in debelim dnom privarčujemo do 1/3 električne energije. Treba je uporabljati pokrovke, v nasprotnem primeru lahko poraba energije poskoči do štirikrat!

- Skrb za čistočo grelnih polj in spodnjih površin posod.

Onesnaženost ovira prenos toplote - močno ožgano nečistočo je pogosto možno odstraniti edinole s sredstvi, ki so zelo obremenjujoča za okolje.

- Ogibanje nepotrebnemu „kukanju pod pokrovko”.

- Nepostavitev plošče v neposredno bližino hladilnika/zamrzovalnika.

Poraba energije se zaradi tega po nepotreb-nem poveča.

ROZPAKIRANJE

Naprava je bila za čas transporta zaščitena pred poškodovanjem. Prosimo, da po razpakiranju naprave odstranite elemente embalaže na način, ki ne ogroža okolja. Vsi materiali, uporabljeni za embalažo, so okolju prijazni, v celoti jih je možno reciklirati, kar je označeno z ustreznim simbolom.

Pozor! Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.

ODSTRANJEVANJE IZRABLJE-NIH NAPRAV

Ta naprava je označena skladno z evropsko direktivo 2012/19/UE in poljskim zakonom o odpadni električni in elektronski opremi s prečrtanim zabojnikom za odpadke.

Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki.

Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje odpadne električne in

elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni sistem, ki omogoča sprejem te odrabljene opreme.

Ustrezno ravnanje z odpadno električno in elektronsko opremo pomaga preprečiti zdravju ljudi in stanju naravnega okolja škodljive posledice, izhajajoče iz prisotnosti v njej nevarnih sestavin in iz neustreznega skladiščenja in predelave take opreme.

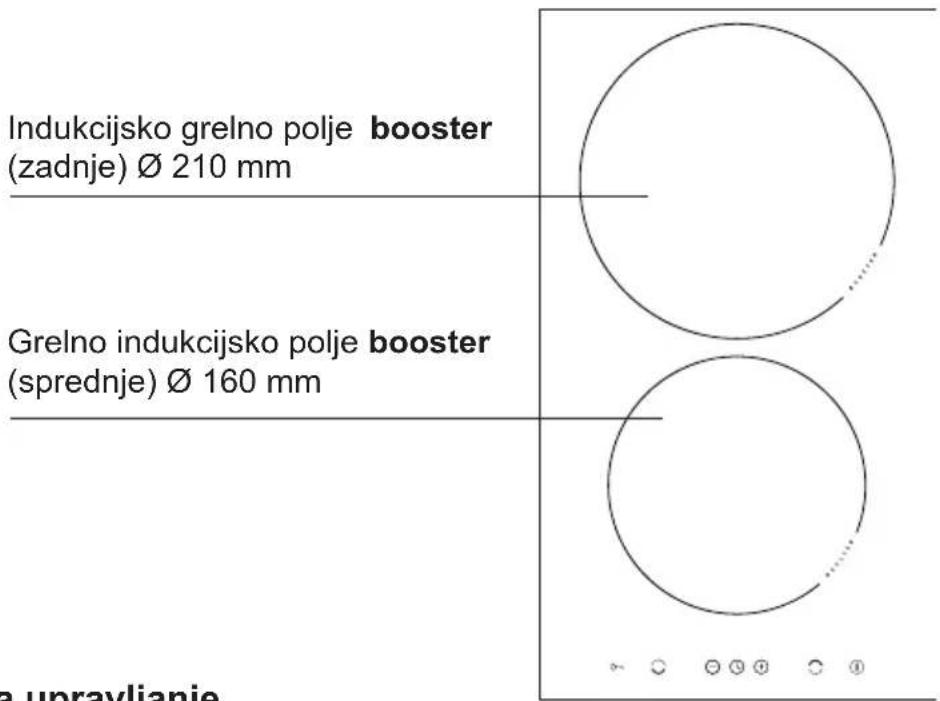

Opis plošče

Indukcijsko grelno polje booster (zadnje) Ø 210 mm Grelno indukcijsko polje booster (sprednje) Ø 160 mm a upraylianie

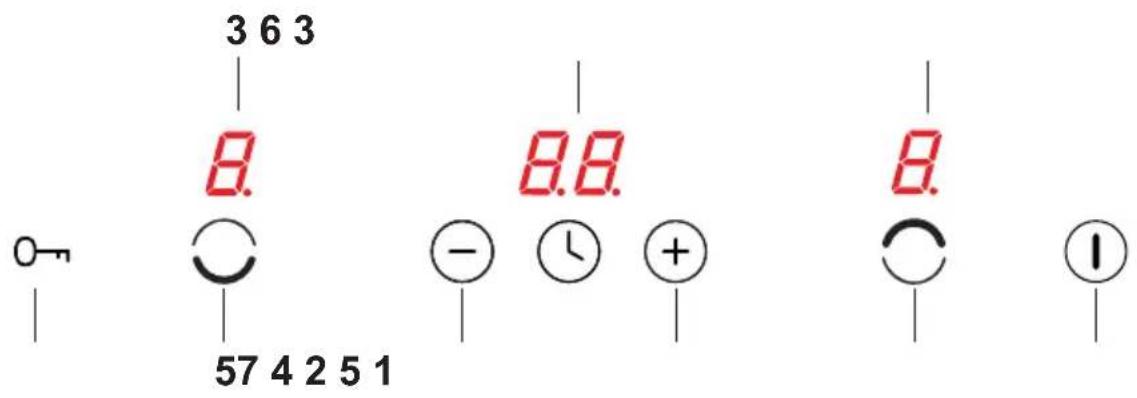

Panel za upravljanje

3 6 3 8. 8. 8. 0 - ( ) ( ) + 57 4 2 5 1 + ( ) ( )

1. Senzor vklop/ izklop plošče
2. Senzor plus
3. Indikator grelnega polja
4. Senzor minus
5. Senzor izbora grelnih polj
6. Kazalec ure
7. Senzor ključ

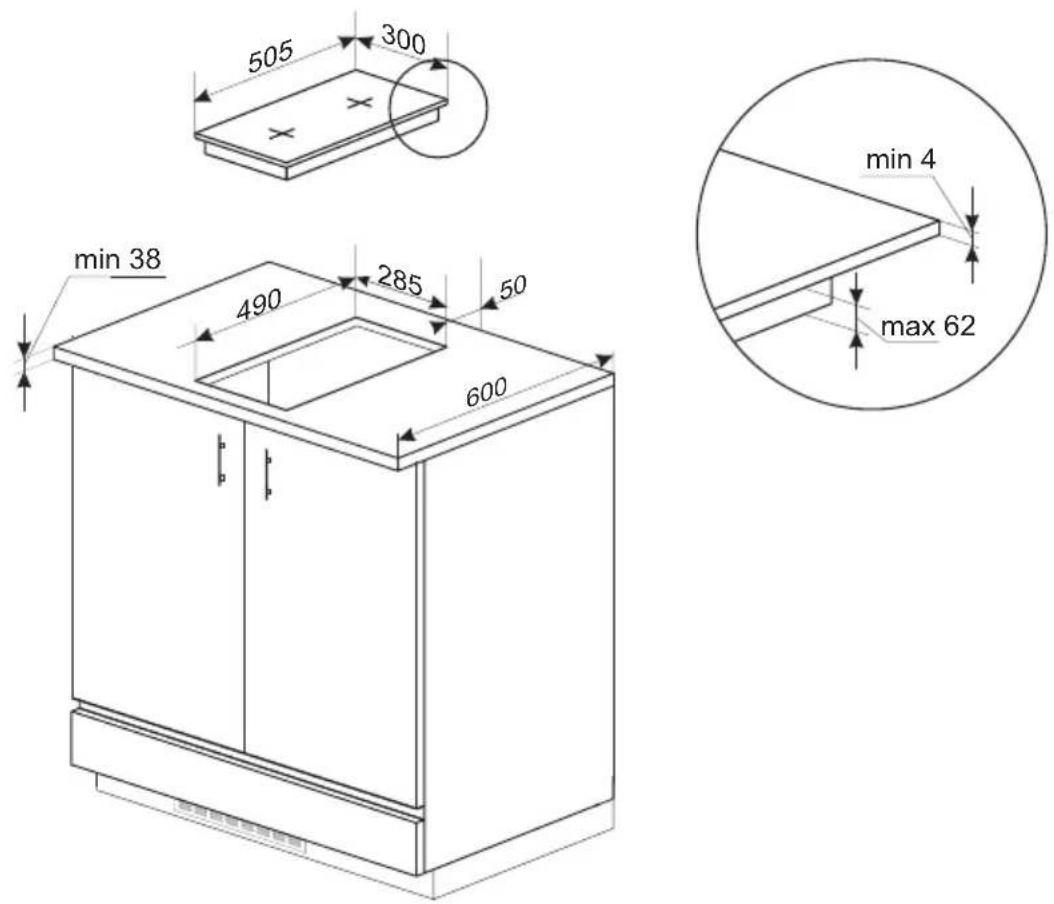

Priprava pohištvenega pulta za vgradnjo plošče

• Debelina pohištvenega pulta mora znašati od 28 do 40 mm, globina pa min. 600 mm. Pult mora biti raven in naravnan v vodoravno lego. Pult je treba zatesniti in zaščiti ob robu pri steni pred zalitjem in vlago.
• Razdalja od roba odprtine v pultu do sprednjega zunanjega roba pulta mora znašati min. 60 mm, do roba pulta ob steni pa min. 50 mm.
• Razdalja med robom odprtine in bočno stranico pohištvenega elementa mora znašati najmanj 55 mm.
• Pohištvo za vgradnjo vanj mora biti prevlečeno z materiali in oblepljeno z lepi-lom, odpornim na temperaturo 100°C. Neizpolnjevanje tega pogoja ima lahko za posledico deformiranje površine ali odlepitev obloge.
• Robove odprtine je treba zaščititi z materialom, odpornim na absorpcijo vlage.
• Odprtina v pultu mora imeti dimenzije kot na sl.1.

1

505 300 min 38 490 285 50 600 min 4 max 62

Prepovedano je namestiti kuhalno ploščo nad pečico brez prezračevanja. Pri vgradnji kuhalne plošče v delovno ploščo je treba namestiti predelno steno. Če je kuhalna plošča nameščena nad vgradno pečico, pregrada ni potrebna.

Inštalacija plošče

• povezati ploščo z električnim vodom skladno s priloženo shemo povezav,
• očistiti pult prahu, ploščo vložiti v odprtino in jo močno pritisniti v pult (Slika 3).

1 2 3

1-pult
2 – tesnilo plošče
3 - keramična plošča

Namestitev tesnila

Odvisno od modela je, ali je tesnilo namestil proizvajalec (slika 1)

Če proizvajalec ni namestil tesnila, postopajte tako, kot je opisano spodaj:

Pred vgradnjo naprave v odprtino v delovnem pultu je treba na spodnji del plošče namestiti tesnilo, ki je priloženo izdelku (slika 2).

V ta namen najprej s tesnila odstranite zaščitno folijo, nato pa ga prilepite čim bližje robu plošče (slika 3,4).

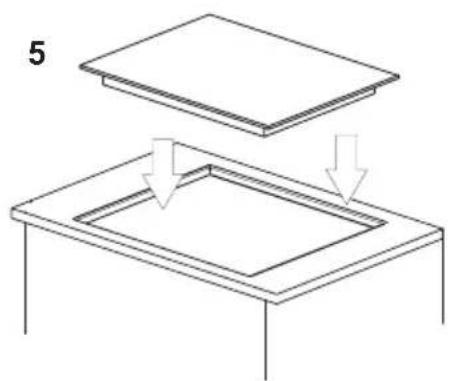

Ploščo postavite v odprtino v pohištvu, vanjo jo postavite simetrično, tako, da so reže med kuhalno ploščo in robom kuhinjskega pulta enake na vseh straneh (slika 5).

- Plošča je opremljena s stalno priklopljenim vodom z zaščitnim kontaktom v vtiču, ki se ga sme vklapljati le v vtičnico 220-240 V \~ 50/60 Hz, opremljeno s količem zaščitne žile. Električni tokokrog, ki napaja vtičnico, mora biti zaščiten z varovalko 16 A.

Označbe na kuhinjskih posodah
	Uporabljajte magnetne posode (iz emajlirane ploče-vine, feritnega nerjavečega jekla, iz železove litine), preverite tako, da k dnu magneta pristavite magnet (mora privlačiti).
Nerjaveče jeklo Ne zaznava	va prisotnosti posode
	Z izjemo posod iz feromagnetnega jekla
Aluminij Ne zaznava prisotnosti posode
Litina Visoka učinkovitost
	Pozor: posode lahko opraskajo ploščo
Emajlirano jeklo Visoka učinkovitost
		Priporoča se uporaba posode s ploščatim, debelim in gladkim dnom
Steklo Ne zaznava prisotnosti posode
Porcelan Ne zaznava prisotnosti posode
Posode z bakrenim dnom	Ne zaznava prisotnosti posode

Primerna kvaliteta posode je osnovni pogoj za doseganje dobre učinkovitosti delovanja plošče. Uporaba prazne posode na poljih za kuhanje lahko povzroči njihovo poškodbo ali težave z odkritjem.

Panel za upravljanje

• Ko ploščo povežemo z električno napeljavo, se za trenutek vklopijo vsi indikatorji. Grelna plošča je pripravljena za uporabo.
• Grelna plošča ima v sebi elektronske senzorje, ki jih vključimo tako, da s prstom pritisnemo na njih za minimalno 1 sekundo.
• Vsaka vključitev senzorjev je signalizirana z zvočnim signalom.

Ne sme se postavljati nobenih predmetov na površine senzorjev (lahko sprožijo ugotovitev napake), te površine je treba vzdrževati v stalnem čistem stanju.

Vklop grelne plošče

Senzor vklopi/izklopi (1) moramo s prstom držati vsaj 1 sekundo. Grelna plošča je aktivna, kadar na vseh indikatorjih (3) sveti številka „0”.

Če se v 20 sekundah ne ponastavi noben senzor, se grelna plošča izklopi.

Vklop grelnega polja

Po vklopu grelne plošče s senzorjem (1), v roku naslednjih 20 sekund morate vklopiti izbrano grelno polje (5).

1. Po dotiku senzorja, ki označuje izbrano grelno polje (5), je na indikatorju stopnje moči za to polje prikazana izrazito osvetljena cifra„0”.

2. S pritiskom na senzor „+” (2) ali senzor „-” (4) nastavimo želeno stopnjo gretja.

Če se v 20 sekundah po vklopu plošče ne ponastavi noben denzor, se grelno polje izklopi.

Grelno polje je aktivno, kadar na vseh ekranih sveti cifra ali črka, kar pomeni, da je polje pripravljeno za izvedbo nastavitev grelne moči.

Nastavitev stopnje moči gretja indukcijskega polja

V času, ko je na indikatorju grelnega polja izrazito prikazana osvetljena (3) "0" lahko začnemo z nastavitvijo želene stopnje moči gretja s pomočjo senzorja „+” (2) i „-” (4).

Izklop grelnih polj

• Grelno polje mora biti aktivno. Indikator stopnje moči gretja sveti najizraziteje.
• Izklop nastopi po dotiku senzorja vklopi/izklopi ali pa s pomočjo senzorja “-” (4) zmanjšamo stopnjo moči do „0”.

Izklop celotne grelne plošče

• Grelna plošča deluje, ko je vklopljeno vsaj eno grelno polje.
• Ko pritisnemo na senzor vklopi/izklopi (1) izklopimo celotno grelno ploščo.

Če je grelno polje vroče, na indikatorju grelnega polja (3) sveti črka "H" – simbol delne ogretosti.

Funkcija Booster „P”

Funkcija Booster poveča moč polja ∅ 220 - z 2300W na 3000W, ∅ 210 - z 1200W na 1400W. Za vklop funkcije Booster je treba izbrati območje kuhanja, nastaviti raven kuhanja na „9” ter ponovno pritisniti na senzor „+” (2), kar je signalizirano s pojavom črke “P” na zaslonu polja. Funkcija Booster se izklopi po ponovnem pritisku na senzor „-” (4) pri aktivnem indukcijskem polju, ali po dvigu posode z indukcijskega polja.

Za polje ∅ 160, 210 čas delovanja funkcije Booster senzorični panel omejuje na do 10 minut. Po avtomatičnem izklopu funkcije Booster, grelno polje dalje greje z normalno močjo.

Funkcija Booster je lahko ponovno vklopljena pod pogojem, da imajo senzorji temperature v elektronskih sistemih in cevke takšno možnost.

Če posodo odstranimo iz grelnega polja v času delovanja funkcije Booster, je funkcija naprej aktivna, odštevanje časa pa se nadaljuje.

V primeru preseganja temperature grelnega polja (elektronskega sistema ali cevke) med delovanjem funkcije Booster, se le-ta avtomatično izklopi. Grelno polje se vrne v nominalno moč.

Upravljanje funkcije Booster

Cone kuhanja so parno povezane navpično ali križno, odvisno od modela. Celotna moč se deli glede na te pare.

Poskus izklopa funkcije Booster za obe coni kuhanja istočasno bi povzročil preseganje maksimalne dostopne moči. V tem primeru se moč gretja prve aktivirane grelne cone zniža do največjega možnega nivoja.

Če vklopimo funkcijo Booster je celotna moč prevelika, grelna moč drugega polja v paru pa se avtomatično zmanjša.

Indikator gretja po izklopu

V trenutku izklopa vročega grelnega polja se prikaže „H“, ki sporoča „grelno polje je vroče!”.

V tem času se ni dovoljeno dotikati grelnega polja zaradi možnosti opeklin, prav tako se ne sme nanj postavljati na toploto neodpornih predmetov!

Ko ta indikator ugasne, se je dovoljeno dotakniti polja, a se je treba zavedati, da se le-to še ni popolnoma ohladilo do temperature v prostoru.

Pri umanjkanju napetosti indikator preostale toplote ne sveti.

Funkcija blokade

Funkcija blokade služi varovanju grelne plošče pred nenamernim vklopom (npr. od otrok), njen vklop je možen po odblokiranju.

Funkcija blokade je možna pri vklopljeni in izklopljeni plošči.

Vklop in izklop funkcije blokade

Vklop in izklop funkcije blokade plošče se izvaja s pomočjo senzorja (7) tako, da senzor držimo 5 sekund. Vklop funkcije blokade je signaliziran z vklopom signalne diode.

Plošča se zablokira vse dokler se ne odblokira, tudi će se panel plošče vklopi in izklopi. Odklop plošče od napajalnega omrežja povzroči izklop blokade plošče.

Omejitev časa dela

Za povečanje zanesljivosti delovanja je grelna indukcijska plošča opremljena z ome-jevalnikom časa dela za vsakega od grelnih polj. Maksimalni čas dela se določi ustrezno zadnji izbrani stopnji grelne moči.

Če dlje časa ne spremenimo stopnje grelne moči (glej tabelo), se pripadajoče grelno polje avtomatsko izklopi in aktivira se indikator gretja po izklopu. Lahko pa tudi kadar koli vklopimo in uporabljamo posamezna grelna polja skladno z navodilom za uporabo.

Stopnja grelnemoči	Maksimalni čas dela v urah
U	2
1 8,6
2 6,7
3 5,3
4 4,3
5 3,5
6 2,8
7 2,3
8	2
9 1,5
P 0,08

Da bi varčevali z električno energijo se nivo grelne moči po 30 minutah avtomatično zmanjša na nivo "8", čas delovanja pa se ne spremeni.

Funkcija ure

Ura z nastavitvijo časa olajša proces kuhanja z možnostjo nastavitve časa delovanja grelnih polj. Lahko služi tudi kot štoparica.

Vklop ure

Ura z nastavitvijo časa olajša proces kuhanja z možnostjo nastavitve časa delovanja grelnih polj. Lahko služi tudi kot štoparica.

• S senzorjem (5) izberemo ustrezno grelno polje. Cifra „0“ sveti najizraziteje.
• S senzorjema „+” (2) ali „-” (4) je treba programirati želeno raven moči na razponu 1 - 9.
• Nato je v času 10 sekund potrebno aktivirati uro z istočasnim pritiskom na senzor „+” (2) in „-” (4).
• S senzorjema „+” (2) ali „-” (4) programiramo želeni čas kuhanja (01 do 99 minut). Na grelnem polju upravljanem prek ure sveti desetiška pika.

Vsa grelna polja lahko v sistemu časovne nastavitve s pomočjo ure delujejo istočasno.

Sprememba nastavljenega časa kuhanja

V vsakem trenutku kuhanja lahko spremenite trajanje nastavljenega čas

• S senzorjem (5) izberemo ustrezno grelno polje. Številka grelne moči se bolj izrazito osvetli.
• Na gornjem indikatorju se pojavijo cifre že sprogramirane ure.
• S senzorjem „+“ (2) ali senzorjem „-“ (4) nastavimo nov čas na uri.

Kontrola preteka časa kuhanja

Preostali čas do konca kuhanja lahko v vsakem trenutku preverite s pritiskom na senzor izbora grelnega polja (5), nato pa istočasno s pritiskom senzorja "+" (2) in „-” (4)

Izklop ure

Po preteku nastavljenega časa kuhanja, se vklopi zvočni signal, ki ga lahko izklopimo z dotikom na poljubni senzor ali pa se alarm avtomatično izklopi po 2 minutah.

Če želite še pred iztekom nastavljenega časa uro izklopiti:

• S senzorjem (5) aktiviramo grelno polje. Številka grelne moči se bolj izrazito osvetli.
• Nato s senzorjem „+” (2) in senzorjem „-” (4) aktiviramo uro.
• S senzorjem „-” (4) zmanjšamo čas kuhanja na pozicijo „00”. Funkcija ure se vklopi, grelno polje pa še vedno dela, dokler ga ročno ne izklopimo.

Ura kot štoparica

Ura za nastavitev časa kuhanja, je lahko poleg časovnih nastavitev grelnih polj uporabljen tudi kot dodatni alarm.

Vklop štoparice

Če je štedilniška plošča izklopljena:

• Z dotikom senzorja grelne plošče vklopi/izklopi (1), vklopimo ploščo.
• Nato z istočasnim pritiskom senzorja „+” (2) in „-” (4) aktiviramo štoparico.
• Ssenzorjem „+” (2) ali „-” (4) je treba nastaviti čas minutnika.

Funkcija podgrevanja

Funkcija podgrevanja jedi vzdržuje toploto gotove jedi na grelnem polju. Izbrano grelno polje se vklopi na nizko moč gretja. Grelno moč polja se upravlja s funkcijo podgrevanja jedi tako, da temperatura jedi znaša približno 65°C. Zato topla, za zaužitje pripravljena jed, ne spremeni svojega okusa in se ne sprime z dnom posode. To funkcijo se lahko uporabi tudi za raztopitev masla, čokolade ipd.

Pogoj pravilne uporabe funkcije je uporaba primerne posode s ploščatim dnom, zato, da lahko merilec, umeščen v grelnem polju, natančno izmeri temperaturo posode.

Funkcijo pogrevanja jedi lahko vklopimo na vsakem grelnem polju.

Iz mikrobioloških razlogov se ne priporoča jedi predolgo vzdrževati na toploti, kar je tudi razlog temu, da se pri tej funkciji senzorski panel izklopi po 2 urah.

Funkcija podgrevanja jedi je nameščena kot dodatna moč gretja med pozicijo „0 1” in se pojavlja na zaslonu kot simbol „„

Vklop funkcije podgrevanja se izvrši enako kot predstavljeno v točki

„Vklop grelnega polja“

Izklop funkcije podgrevanja se izvrši enako

kot predstavljeno v točki

„Izklop grelnih polj”

Izklop štoparice

Po preteku nastavljenega časa se vklopi neprekinjeni zvočni signal, ki se ga lahko izklopi s pritiskom na kateri koli senzor, ali pa se počaka, da se alarm sam avtomatsko izklopi po 2 minutah.

Če želimo alarm izklopiti pred pretekom nastavljenega časa:

• Z istočasnim pritiskom senzorja „+” (2) in „-” (4) je potrebno aktivirati štoparico.
• Nato s pomočjo senzorja „-” (4) zmanjšamo čas štoparice na pozicijo „00”.
• Funkcija štoparice se izklopi.
• Če smo uro nastavili kot štoparico, v tem času ne deluje kot ura za nastavitev časa kuhanja.

Skrb uporabnika za tekoče vzdrževanje plošče v čistem stanju in za ustrezno konservacijo le-te pomembno vpliva na dolžino njenega brezhibnega delovanja.

Za čiščenje keramičnega stekla obvezujejo ista pravila kot v primeru steklenih površin. Nikoli ne uporabljajte abrazivnih ali agresivnih čistil in ne praškov za drgnjenje, kot tudi ne gobic z grobo površino. Prav tako ne smemo uporabljati naprav za čiščenje s paro.

Čiščenje po vsaki uporabi

- Rahlo, nezažgano umazanijo odstraniti z vlažno krpico brez uporabe čistilnega sredstva. Uporaba sredstva za pomivanje posode lahko povzroči pojav modrikastih prebarvitev. Te trdovratne madeže ni vedno možno odstraniti pri prvem čiščenju, četudi se uporabi posebno čistilno sredstvo.

- Močno sprijeto umazanijo odstranjevati z ostrim strgalom. Nato grelno površino prebrisati z vlažno krpo.

Odstranjevanje madežev

- Svetle lise bisernih odtenkov (sledi aluminija) je možno odstraniti z ohlajene grelne plošče z uporabo posebnega čistilnega praška. Ostanke apnenca (npr. po prekipeli vodi) lahko odstranimo s kisom ali posebnim čistilnim sredstvom. - Pri odstranjevanju sladkora, živil vsebu- jočih sladkor, plastike in aluminijastih folij se ne sme izklopiti danega grelnega polja! Treba je takoj z ostrim strgalom temeljito postrgati ostanke (v vročem stanju) z vročega grelnega polja. Po odstranitvi nesnage lahko izklopite ploščo in nato že ohlajeno ploščo do konca očistite s specialnim čistilnim sredstvom.

Strgalo za čiščenje plošče

Specialna čistilna sredstva je možno kupiti v trgovinah z blagom za gospodinjske potrebe, v specializiranih elektrotehničnih trgovinah, drogerijah, v trgovinah s prehrambenimi artikli in v salonih kuhinj. Ostra strgala je možno kupiti v hobi trgovinah ter v trgovinah z gradbeno opremo, kot tudi trgovinah s pleskarskimi pripomočki.

Nikoli ne nanašajte čistilnega sredstva na vročo ploščo. Najbolje je, će pustite, da se čistilna sredstva osuše in šele potem obrišete na mokro. Po potrebi možne ostanke čistilnega sredstva obrišite z vlažno krpo pred ponovnim segretjem plošče. V nasprotnem primeru lahko učinkujejo razžirajoče.

V primeru nepravilnega ravnanja s keramično ploščo ne odgovarjamo iz naslova garancije!

Pozor!

Če iz kakršnega koli razloga ni možno več upravljati plošče ko je le-ta vklopljena, je treba izklopiti glavno izklopno stikalo ali odviti ustrezno varovalko in se obrniti na servis.

Pozor!

V primeru nastanka razpok ali nalo-mov keramične plošče je treba le-to takoj izklopiti in jo odkopiti od omrež- ja. V ta namen je treba odklopiti varovalko ali izvleči vtič iz vtičnice. Nato je treba kontaktirati servis.

Periodični pregledi

Poleg opravil s ciljem tekočega vzdrževanja plošče v čistem stanju je treba:

• izvajati periodične kontrole delovanja krmilnih elementov in delovnih sklopov plošče. Po poteku garancije je treba vsaj enkrat na dve leti v servisu naročiti opravitev tehničnega pregleda plošče,
• odstraniti ugotovljene napake v delovanju,
• opraviti periodična vzdrževalna opravila na delovnih sklopih plošče.

Pozor!

Kakršna koli popravila in regulacijska opravila sme izvajati izključno ustre-zni servis ali inštalater z ustreznimi dovoljenji.

V vsaki situaciji okvare je treba:

• izklopiti delovne sklope plošče
• odklopiti električno napajanje
• prijaviti potrebo popravila
• nekatere drobne napake lahko uporabnik sam odpravi tako, da sledi navodilom v spodnji tabeli, predno se obrnete na službo za stranke proizvajalca ali na servis, opravite preveritve po zaporednih točkah v tabeli.

PROBLEM VZROK	POSTOPEK
1.Naprava ne dela - prekinitev	v dovajanju toka -preveriti varovalko hišne napeljave, pregorela zamenjati
2.Naprava ne reagira vne-sene vrednosti	- kontrolna plošča ni bila vklopljena	- vklopiti
	- pritisk na tipko je bil prek-ratek (krajši od sekunde)	- pritisk mora trajati malodlje
	- pritisnjenih je bilo več tipkhkrati	- vedno pritisniti samo naeno tipko (razen pri izklapljanju grelnega polja)
3.Naprava ne reagira in oddaja kratek zvočni signal	- vklopljena je zaščita proti posegom otrok (blokada)	- izklopiti zaščito proti posegom otrok (blokada)
4.Naprava ne reagira in oddaja dolgi zvočni signal	- nepravilno upravljanje (pritisnjen napačni senzorali pritisk prekratek)	- ponovno zagnati ploščo
	- senzor(-ji) prekrit(-i) ali onesnažen(-i)	- odkriti ali očistiti senzorje
5.Celotna naprava se izklaplja	- po vklopu tekom več kot 10 sekund ni vnešenih nobenih vrednosti	- ponovno vklopiti kontro-lno ploščo in takoj vnesti podatke
	- senzor(-ji) prekrit(-i) ali onesnažen(-i)	- odkriti ali očistiti senzorje
6. Eno grelno polje se vklopi, na ekranu sveti črka „H”	- omejitev časa dela - ponovno vklopiti grelnopolje
	- senzor(-ji) prekrit(-i) ali onesnažen(-i)	- odkriti ali očistiti senzorje
	- pregretje elektronskih elementov
7. Ne sveti indikator gretja po izklopu, čeprav so grelnapolja še vroča.	- prekinitev v dovajanju toka, naprava je bila odklo-pljena od omrežja.	- indikator gretja po izklopu bo začel delati po prvem vklopu in izklopu kontrolne plošče.
8.Razpoka na keramični plošči štedilnika.	Nevarnost! Takoj odklopiti ploščo od omrežja (varovalka). Obrniti se na najbližji servis.
9.Ko napaka še vedno ni odpravljena.	Odklopiti ploščo od omrežja (varovalka!). Obrniti se na najbližji servis.Pomembno!Odgovarjate za pravilno stanje naprave in za pravilno uporabo le-te v gospodinjstvu. Če zaradi napake pri upravljanju naprave pozovete servis, boste morali stroške takega obiska serviserja, četudi do tega pride v garancijskem obdobju, pokriti sami.Za škodo, povzročeno z neupoštevanjem teh navodil, žal ne moremo odgovarjati.
10. Indukcijska plošča oddaja škripajoče zvoke.	To je normalen pojav. To je delovanje ventilatorja, ki hladi elektronske sisteme.
11. Indukcijska plošča oddaja zvoke, ki so podobni žvižgu.	To je normalen pojav. Ustrezno s frekvenco delovanja cevk med uporabo več grelnih območij pri maksimalni moči, lahko plošča oddaje rahel žvižg.
12. Simbol E2 Pregrevanje	indukcijskihcevk	- nezadostno hlajenje,- preveriti, će so pogoji vgra-dnje plošče primerni glede na navodila za uporabo.- preveriti posodo glede na navodila

TEHNIČNI PODATKI

Nazivna napetost 220-240V\~50/60 Hz

Nazivna moč plošče: 3,7kW

• indukcijsko grelno polje :
• indukcijsko grelno polje Booster: ∅ 160 mm 1200/1400 W
• indukcijsko grelno polje Booster: ∅ 210 mm 2000/3000 W

Dimenzije

300 × 505 × 65 ;

Teža ca.5,5 kg;

Izpolnjuje zahteve standardov EN 60335-1; EN 60335-2-6, obvezujočih v Evropski uniji.

[EMPTY]
