| Typ produktu | Indukčná varná doska |
| Značka | Amica |
| Model | KMI 751 100 E |
| Rozmery (D x Š x V) | 300 x 505 x 65 mm |
| Hmotnosť | 5,5 kg |
| Elektrické napájanie | 220-240 V ~ 50/60 Hz |
| Celkový menovitý výkon | 3,7 kW |
| Indukčné varné zóny | 2 zóny: Ø 160 mm (1200/1400 W s boosterom) a Ø 210 mm (2000/3000 W s boosterom) |
| Funkcia Booster | Dočasné zvýšenie výkonu (max 10 min) |
| Funkcia ohrevu | Udržiavanie teploty približne 65°C (symbol U), automatické vypnutie po 2 hodinách |
| Časovač / Hodiny | Programovanie času varenia (1-99 min) a nezávislý časovač |
| Detská poistka (blokovanie) | Uzamknutie ovládania dlhým stlačením tlačidla kľúč |
| Indikátor zvyškového tepla | Zobrazuje „H“, kým je zóna horúca |
| Detekcia hrnca | Automatické: doska zohrieva iba ak je prítomná vhodná nádoba |
| Obmedzenie doby prevádzky | Automatické vypnutie podľa úrovne výkonu (od 8,6 h do 0,08 h) |
| Materiál povrchu | Keramické sklo |
| Údržba a čistenie | Čistite po každom použití vlhkou handričkou alebo špeciálnym prípravkom na keramické sklo; na pripálené nečistoty použite škrabku |
| Bezpečnosť | Automatické vypnutie pri prehriatí, detekcia hrnca, indikátor zvyškového tepla |
| Opraviteľnosť | Opravy zverte autorizovanému odborníkovi; odporúčajú sa pravidelné kontroly |
| Normy | V súlade so smernicami EÚ: nízke napätie 2014/35/EC, EMC 2014/30/EC, ErP 2009/125/EC |
| Inštalácia | Zabudovaná do pracovnej dosky (hrúbka 28-40 mm); minimálna vzdialenosť od stien: 55 mm |
| Farba | Nešpecifikované (pravdepodobne čierna alebo nerez, odhad) |
Často kladené otázky - KMI 751 100 E AMICA
Otázky používateľov k KMI 751 100 E AMICA
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Sporák vo formáte PDF zadarmo! Nájdite svoj návod KMI 751 100 E - AMICA a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. KMI 751 100 E značky AMICA.
NÁVOD NA OBSLUHU KMI 751 100 E AMICA
- Dbalost o čistotu varných polí a dna hrnců.
Zapnutí varného pole
V okamžiku vypnutí horkého varného pole je ukazované „H“ jako signál „varné pole je horké!”.
Jestliže je kuchyňská varná deska vypnutá:
Jmenovitý výkon varných desek: 3,7kW
Varná doska je spojením výnimočnej jednoduchosti v používaní a skvelej účinnosti. Po prečítaní návodu nebude obsluha varnej dosky problémom.
Bezpečnost' a funkčnost' varnej dosky, ktorá opustila továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.
Vážený zákazník, prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky pozorne prečítali tento návod. Dodržiavanie v čom uvedených pokynov Vás ochráni pred nesprávnym používaním.
Dôkladne dodržiavajte návod na obsluhu z dôvodu vyhnutia sa nehodám.
Pozor!
Prístroj bol skonštruovaný len na účely varenia. Akékol'vek iné využitie (napr. na vykurovanie miestností) nezodpovedá jeho charakteristike a môže byť nebezpečné.
Výrobca si vyhradzuje právo zaviest' zmeny, ktoré nemajú vplyv na prevádzku prístroja.
Pozor. Spotrebič a jeho dostupné časti sú počas používania horúce. Možnosti dotknutia výhrevných prvkov musí byt' venovaná mimoriadna pozornost'. Deti mladšie ako 8 rokov sa nemôžu pohybovat' v blízkosti spotrebiča bez stáleho dozoru.
Tento spotrebič nie je určený pre používanie det'mi mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokial' nie je zaistený ich dohl'ad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Nedovol'te det'om aby sa so spotrebičom hrali. Upratovanie a obslužné činnosti nemôžu byt' vykonávané det'mi bez dozoru.
Pozor. Príprava pokrmov na varnej doske s použitím tuku bez dozoru môže byt' nebezpečné a môže spôsobit' požiar.
NIKDY nehaste oheň vodou. Vypnite spotrebič a prikryte plameň napr. pokrývkou alebo nehorľavou dekou.
Pozor. Nebezpečenstvo požiaru: nehromad'te veci potrebné k vareniu na ploche.
Pozor. Ak povrch varnej dosky je prasknutý, vyp-nite prístroj, aby ste sa vyhli nebezpečenstvu úrazu elektrickým prúdom.
Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a pokrievky, inak budú horúce.
Zariadenie neovládajte vonkajšími hodinami alebo nezávislým systémom dial'kového ovládania.
K čisteniu spotrebiča nie je dovolené používať zariadenia pre čistenie parou.
- Pred prvým použitím indukčnej varnej dosky si pozorne preštudujte tento návod na obsluhu. Vďaka tomu si zaistíte bezpečnú prevádzku varnej dosky a zabránite jej poškodeniu.
- Ak indukčnú varnú dosku používate v tesnej blízkosti rádia, televízora alebo iného vyžaru-júceho prístroja, overte či panel s tlačidlami správne funguje.
- Varnú dosku by mal inštalovat' oprávnený inštalatér – elektrotechnik.
- Dosku neinštalujte v blízkosti chladiacich zariadení.
- Nábytok, do ktorého inštalujete varnú dosku, musí byt' odolný voči teplotám cca 100°C. Vzt'ahuje sa to na preglejky, okraje, povrchy, ktoré sú vyrobené z plastickej hmoty, lepidlá a laky.
- Varnú dosku používajte až po jej vstavaní do nábytku. Vďaka tomu budete chránení pred nebezpečným dotykom častí ktoré zostávajú pod napätím.
- Opravu elektrických zariadení môžu vykonávat' len odborníci. Neodborné opravy môžu byt' pre užívatel'a nebezpečné.
- Prístroj je odpojený od hlavného prívodu elektrickej energie len vtedy, ak je vypnutá poistka alebo ak zástrčka je vytiahnutá zo zásuvky.
- Zástrčka napájacieho vodiča po inštalovaniu varnej dosky musí byť dostupná
-
Nedovol'te det'om aby sa so spotrebičom hrali.
-
Osoby s implantovanými zariadeniami na podporu životných funkcií (napr. kardiostimulátorom, inzulínovou pumpou, alebo sluchovým prístrojom) musia sa uistiť, že indukčná varná doska (frekvenčný rozsah pôsobenia indukčnej varnej dosky činí 20-50 kHz) nebude rušit' prácu týchto prístrojov.
- V prípade výpadku napätia v sieti všetky nastavenia budú vymazané. Po obnovení siet'ového napätia odporúčame opatrnost'. Pokial'sú varné zóny horúce, bude zapnutý ukazovatel' zvyškového tepla „H", a ako v prípade prvého zapnutia klúč blokády.
- Ukazovatel' zvyškového tepla vstavaný v elektronický systém informuje o tom, či je doska ešte zapnutá a či je ešte horúca.
- Ak sa v blízkosti varnej zóny nachádza napájacia zásuvka, uistite sa, že napájací kábel sa nedotýka horúcich miest.
- Počas varenia na tuku alebo oleji nenechávajte dosku bez dozoru, pretože tieto látky predstavujú nebezpečenstvo požiaru.
- Nepoužívajte plastové nádoby, alebo nádoby z hliníkovej fólie (alobalu). Pri vysokých teplotách sa tavia a môžu poškodit' keramickú tabuľu.
- Cukor, kyselina citrónová, sol', atd'. v tepelnom bud' pevnom stave, ani plasty sa nesmú dostat' do styku s horúcimi varnými zónami.
- Ak sa však na varnú zónu dostane neopatrnostou cukor alebo plast, v žiadnom prípade nevypínajte varnú dosku, ale zoškrabte ostrou škrabkou. Chráňte si ruky pred popálením a poranením.
- Na indukčnej varnej doske používajte len hrnce a panvice s ideálne rovným dnom, bez ostrých okrajov a hrán, inak môže dôjst' k trvalému poškodeniu skla.
- Vykurovacia plocha indukčnej varnej dosky je odolná voči tepelnému nárazu. Nie je citlivá ani na chlad, ani na teplo.
- Nepustite na keramickú tabuľu žiadne predmety. Bodový náraz, napr. padajúca korenička môže viest' k vzniku prasklín a úlomkov keramickej tabuľe.
- V prípade poškodenia, zvyšky pokrmov, ktoré prekypeli môžu vniknút' do častí indukčnej varnej dosky, ktoré sú pod prúdom.
- Ak povrch varnej dosky je prasknutý, vypnite prístroj, aby ste sa vyhli nebezpečenstvu úrazu elektrickým prúdom
- Nepoužívajte povrch dosky ako kuchynskú doštičku na krájanie alebo ako pracovnú plochu.
- Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a pokrievky, inak budú horúce.

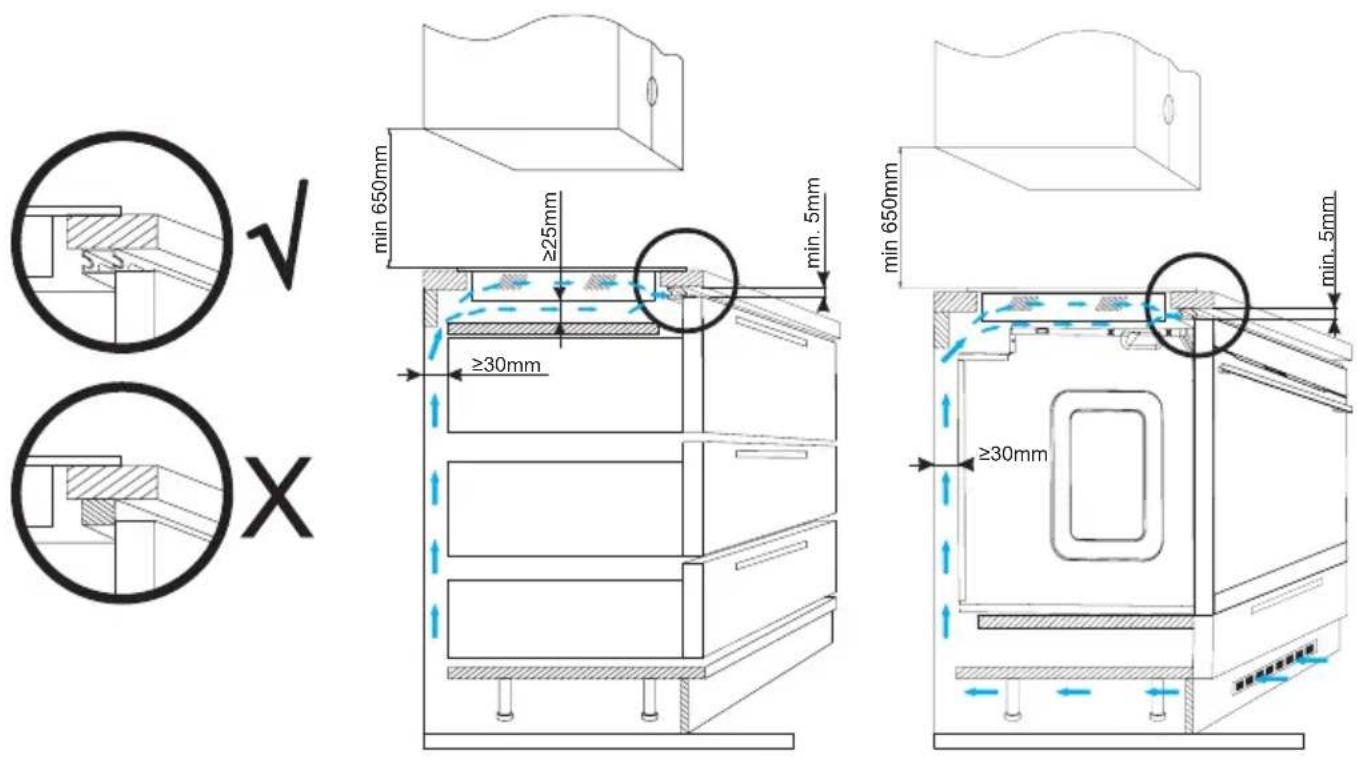

- Neinštalujte varnú dosku nad šporák bez ventilátora, nad umývačku riadu, chladničku, mrazničku alebo práčku.
- Ak ste inštalovali varnú dosku do pracovnej dosky, vzduch, ktorý vyteká z ventilačného systému dosky môže nahrievať na vysokú teplotu všetky kovové predmety, ktoré sa nachádzajú v skrinke. Z ohľadu na to odporúčame používanie bezprostredný kryt (vid' obr. 2).
- Dodržujte pokyny pre údržbu a čistenie keramickej tabule. Ak nebudete postupovať v súlade s týmito pokynmi, stratíte nárok nároky plynúce zo záruky.
ÚSPORA ENERGIE
Každý, kto náležite využíva energiu, nielen šetrí peniaze, ale koná tiež vedomé v súlade s potrebami životného prostredia. Preto pomôžme aj my, šetrime elektrickou energiou! A
môžeme to urobit' takto:
- Používaním vhodného riadu.
Hrnce s plochým a hrubým dnom pomáhajú ušetrit' až 1/3 elektrickej energie. Pamätajte tiež na pokrievky, v opačnom prípade sa spotreba elektrickej energie zvyšuje až štvornásobne!
Nečistoty bránia v prenose tepla – silne pri-pálené zvyšky potravín je možné odstrániť len prostriedkami, ktoré sú pre životné prostredie škodlivé.
- Snažte sa „nenakukovat’ do hrncov” príliš často.
- Neinštalujte varnú dosku v tesnej blízko-sti chladničiek/mrazničiek.
Dochádza potom totiž k zbytočnému plytvaniu elektrickej energie.
VYBAL'OVANIE
Zariadenie je chránené pred poškodením počas prepravy. Prosíme Vás, aby ste po vybalení zariadenia zlikvidovali obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zaba- lenie sú neškodné pre životné prostredie, sú 100% recyklovatel'né a sú označené príslušným symbolom.
Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd.). nedostali do rúk det'om.
LIKVIDÁCIA ZARIADENÍ
Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/UE a pol'ským Zákonom o opotrebovaných elektrických a elektronických zariadení príslušným symbo- lom prečiarknutého kontejnera na odpadky.
Tento symbol znamená, že sa pri likvidácii nesmie miešat's inými domácimi odpadmi. Užívatel' musí zariadenie odovzdat' v zbernom stredisku na recykláciu elektrických alebo elektronických zariadení.
vykonávajúci zber, v tom miestne zberné strediská, obchody a obecné úrady, tvoria systém umožňujúci odovzdávanie týchto spotrebičov Správny postup pri likvidácii elektrického a elektronického zariadenia predchádza negatívnemu vplyvu škodlivých pre l'udské zdravie a životné prostredie konzekvencií, ktoré vyplývajú z prítomnosti nebezpečných častí ako aj nesprávneho skladovania a recyklácie takýchto zariadení.

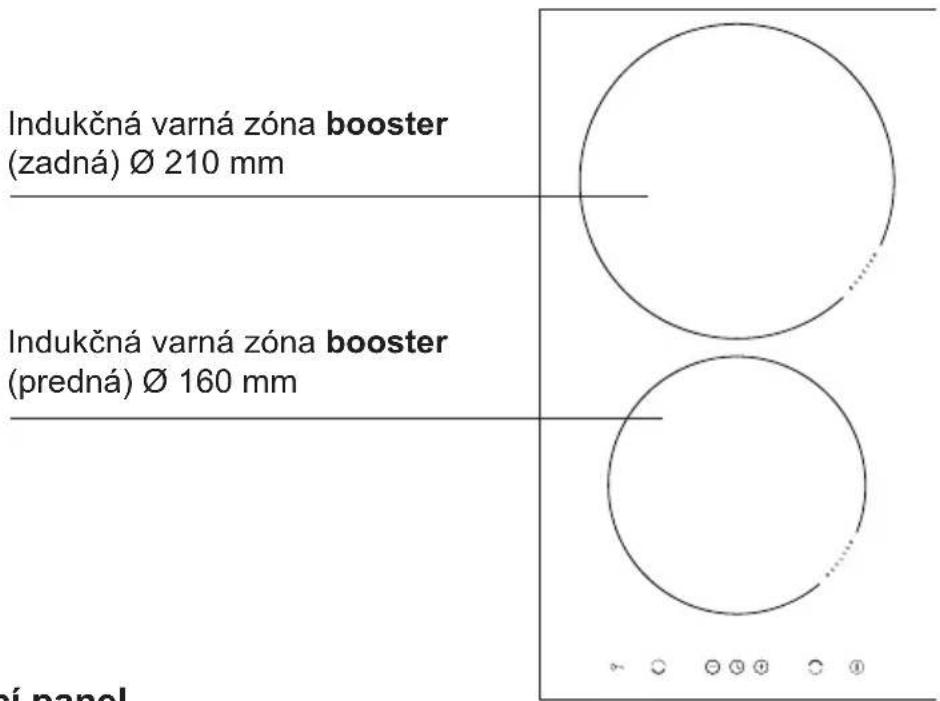

Popis dosky


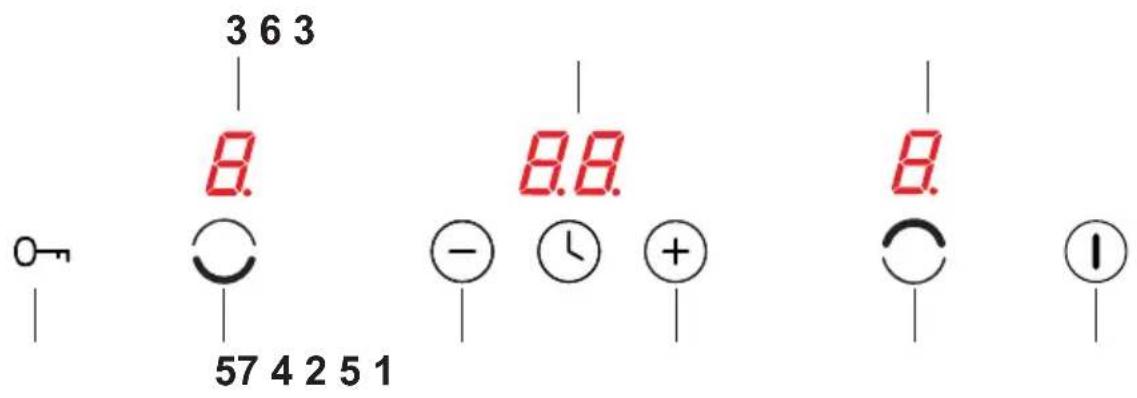

Ovládací panel
- Senzor plus
- Ukazovatel' varnej zóny
- Senzor mínus
- Senzor výberu varných zón
- Ukazovatel' hodín
- Senzor klúč

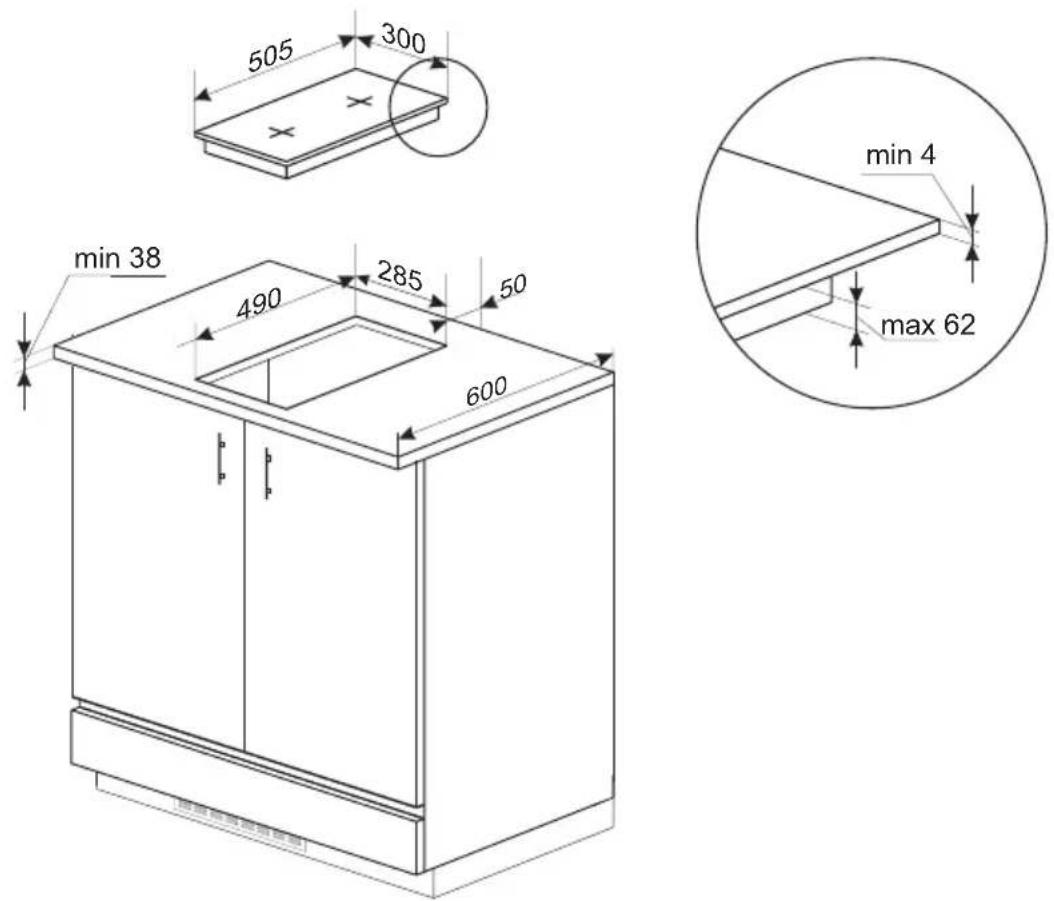

Pripravte miesto v pracovnej doske k vstavaniu varnej dosky.
- Hrúbka pracovnej dosky nábytku je od 28 do 40 mm, híbka pracovnej dosky min 600 mm. Pracovná doska by mala byť plochá a vo vodorovnej polohe. Utesnite a zabezpečte pracovnú dosku od strany stien pred zaliatím a vlhkom.
- Minimálna vzdialenost' medzi okrajom otvoru a okrajom pracovnej dosky spredu je min 60 mm, a zozadu min 50 mm.
- Minimálna vzdialenost' medzi okrajom otvoru a bokmi susednej skrinky je min. 55 mm.
- Vstavaný nábytok musí mat' preglejku, a lepidlo k jej prilepeniu musí byt' odolné voči teplote 100°C. Nesplnenie tejto podmienky môže zapríčinit' deformáciu povrchu, alebo odlepenie preglejky.
- Okraje otvoru musia byt' zabezpečené látkou odolnou voči vlhkosti.
- Otvor v pracovnej doske vykonajte v súlade s rozmermi uvedenými na obr. 1.
1
- spojenie dosky s elektrickým vodičom vykonajte na základe priloženej schémy zapojenia
- pracovní dosku očistite z prachu, varnú dosku vložte do otvoru a silno pritlačte k pracovnej doske.
2 – tesnenie dosky
3 – keramická doska
Montáž tesnenia
V závislosti od modelu, bolo tesnenie namontované výrobcom (obr. 1)
Ak tesnenie nebolo namontované výrobcom, postupujte podľa nižšie uvedených pokynov: Pred inštaláciou spotrebiča do otvoru v pracovnej doske musíte na spodnú stranu dosky nainštalovať tesnenie dodané s výrobkom (obr. 2).
Pre tento krok, najskôr odstráňte ochrannú fóliu z tesnenia a následne ho prilepte čo najbližšie k okraju varnej dosky (obr. 3,4).
Vložte varnú dosku do otvoru kuchynskej doske, umiestnite ju v otvore symetricky tak, aby škáry medzi varnou doskou a okrajom kuchynskej dosky boli zo všetkých strán rovnaké (obr. 5).
- Varná doska má stabilne pripevnený kábel s ochranným kontaktom a môže byť pripojená len do zásuvky 220-240 V \~ 50/60 Hz s ochranným kolíkom. Obvod napájajúci zásuvku musí byť zabezpečený poistkou 16 A.
Pred prvým použitím
- starostlivo očistite indukčnú dosku. S indukčnou doskou zaobchádzajte ako so sklenenou tabuľou,
- pri prvom použití sa môže objavit' slabý zápach, preto v miestnosti zapnite vetranie alebo otvorte okno,
- dosku prevádzkujte podľa bezpečnostných pokynov.
Spôsob fungovania indukčnej varnej zóny
Elektrický generátor napája cievku umiestenú vo vnútri spotrebiča.
Táto cievka vytvára magnetické pole, ktoré je prenášané na nádobu.
Magnetické pole spôsobuje, že sa nádoba zahrieva
Tento systém zaistuje používanie nádob, ktorých dno je poddajné na pôsobenie magnetického pola.
Všeobecne sa dá povedat', že indukčnú technológiu charakterizujú dve vlastnosti:
- vd'aka tomu, že teplo je vyžarované pomocou nádoby, je možné maximálne využitia tepla,
- nedochádza k javu tepelnej zotrvačnosti, pretože varenie sa automaticky začína vo chvíli umiestnenia nádoby na doske a končí sa okamihom jej stiahnutia z dosky.
V priebehu normálneho používania varnej dosky môžu vzniknút' zvuky rôzneho druhu, ktoré nemajú žiadny vplyv na dobrú prácu dosky.
- Hvizd nízkej frekvencie. Zvuk vzniká, keď je nádoba prázdna, stráca sa po naliatí vody alebo vložení pokrmu.
- Hvizd vysokej frekvencie. Zvuk vzniká v nádobách, ktoré boli vyrobené z veľa vrstiev rôznych materiálov a zapnutiu maximálneho tepelného výkonu. Tento zvuk sa tiež zosilňuje, pokiaľ súčasne používame dve alebo viacej varných zón na maximálny výkon. Zvuk sa ztráca alebo je menej intenzívny po znížení výkonu.
- Zvuk škrípania. Zvuk vzniká v nádobách, ktoré boli vyrobené z veľa vrstiev rôznych materiálov. Intenzita zvuku závisí od spôsobu varenia.
- Zvuk zvonenia. Zvuk vzniká behom práce ventilátora chladiaceho elektronické systémy.
Zvuky, ktoré môžu byť počúvatel'né v priebehu správnej exploatácie vznikajú z práce chla-diaceho ventilátora, rozmerov nádob a materiálu, z ktorého boli vyrobené spôsobu varenia pokrmov a zapnutého tepelného výkonu.
Tieto zvuky nie sú normálnym javom a nie sú poruchami varnej dosky.
Ochranné zariadenie:
Ak doska bola správne inštalovaná a je správne využívaná, ochranné zariadenia sú potrebné zriedkakedy.
Ventilátor: chráni a ochladzuje ovládacie a napájacie komponenty. Môže pracovať na dve rýchlosti, funguje automaticky. Ventilátor pracuje vtedy, ked' sú varné zóny zapnuté a funguje pri vypnutej doske do okamihu dostatočného ochladenia elektronického systému.
Tranzistor: Teplota elektronických komponentov je meraná nepretržite pomocou sondy. Ak sa nebezpečne zvyšuje teplota, systém automaticky znižuje výkon varnej zóny alebo odpojí varnú zónu nachádzajúcu sa najbližšie k horúcim elektronickým elementom.
Detekcia: detektor prítomnosti hrnca umožňuje prevádzku dosky, a teda ohrievanie. Malé predmety umiestnené na varnej ploche (napr. lyžička, nôž, prstienok, prsteň...) nebudú identifikované ako hrnce, preto sa tiež doska nezapne.
Detektor prítomnosti hrnca v indukčnej zóne
Detektor prítomnosti hrnca je inštalovaný vo varných doskách s indukčnými zónami. Behom prevádzky varnej dosky detektor prítomnosti hrnca automaticky zapína alebo vypína tvorbu tepla v zóne varenia, vo chvíli umiestňovania hrnca na doske alebo po jeho stiahnutí z dosky. Zaručuje to úsporu energie.
- Ak zóna varenia je používaná s príslušným hrncom, na displejisa ukáže teplotná indikácia.
- Indukcia vyžaduje používanie hrncov presne prispôsobených, vybavených dnom z magnetického materiálu (Tabul'ka)
Ak sa na zóne varenia nenachádza hrniec alebo použitý hrniec nie je vhodný, na displeji sa ukáže symbol –. Zóna sa nezapne.
Ak v priebehu desiatich minút nebude indikovaný žiaden hrniec operácia zapnutia dosky bude zrušená.
Ak chcete vypnút zónu varenia, vypnite ju pomocou dotykových senzorov, nielen stiahnutím hrnca.
Detektor hrnca nepracuje akosenzor zapni/vypni dosku.
Indukčná varná doska je opatrená senzormi ovládanými dotykom označených oblastí. Každý dotyk senzora je potvrdený akustickým signálom.
Pri zapínaní a vypínaní, a pri nastavovaní stupňa tepelného výkonu sa vždy dotýkajte iba jedného senzora. Ak sa dotknete súčasne niekol’kých senzorov (s výnimkou hodín a klúča), systém bude ignorovať zadané ovládacie signály, a ak budete senzory dotýkať príliš dlho bude signalizovať poruchu.
Výkon varnej dosky je podmienený výberom vhodného kvalitného riadu.

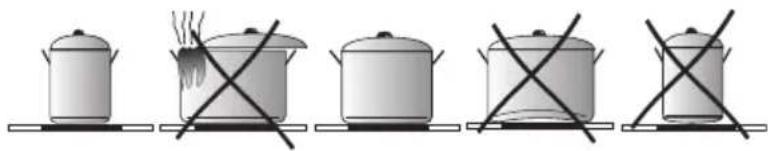

Výber riadu k vareniu v indukčnej zóne
- Vždy používajte vysoko kvalitný riad s ideálne rovným dnom: používanie takýchto hrncov zabraňuje vzniku vysokej teploty, v których by jedlá počas varenia mohli privriet. Hrnce a panvice so silnými stenami zaručujú dokonalé rozvádzanie tepla.
• Optimálnu kontrolu teploty pomocou indukčného modulu zaručí ploché dno hrnca.
- Vyhíbené dno hrnca alebo hlboko vytlačené logo výrobcu majú negativny vplyv na overovanú teplotu indukčným modulom a môžu zapríčinit' prehriatie nádob.
- Nepoužívajte poškodený riad napr. so zdeformovaným dnom, spôsobeným príliš vysokou teplotou.
- Používajúc veľké nádoby s feromagnetickým dnom, ktorých priemer je menší od celkového priemeru nádoby, zohrieva sa len feromagnetická časť nádoby. Spôsobuje to situáciu, v ktorej nie je možné rovnomerné rozvádzanie tepla v nádobe. Feromagnetická v dnu nádoby je zmenšená z dôvodu v nej umiestených hliníkových elementov, preto tiež
dodávané množstvo tepla môže byť menšie. Môžu sa vyskytnúť problémy sa zaznamenaním nádoby alebo nádoba nebude vôbec zaznamenaná. Priemer feromagnetickej časti riadu musí byť prispôsobený k veľkosti varnej zóny, s cieľom získania optimálnych výsledkov varenia. V prípade, ked’ nádoba nebola zaznamenaná vo varnej zóne, odporúča sa jej vyskúšanie vo varnejzóne s príslušne menším priemerom.
Výber riadu pre indukčné zóny
| Označenie riadu Skontrol | e na štítku uvedená informácia o tom, že hrniec je vhodný pre použitie na indukčných doskách. |
| Používajte magnetické hrnce (zo smaltovaného plechu, feritickej ocele, liatiny), vyskúšajte ich priložením magnetu ku dnu hrnca (musí ho prichytit'). | |
| Nehrdzavejúca ocel' Nero | zozná prítomnosť hrnca |
| Okrem hrncov z feritomagnetickej ocele | |
| Hliník Nerozozná prítomnosť | hrnca |
| Liatina Vysoká účinnosť | |
| Pozor: hrnce môžu poškriabať dosku | |
| Smaltovaná ocel' Vysoká | účinnosť |
| Odporúča sa nádoby s plochým, silným a rovným dnom | |
| Sklo Nerozozná prítomnosť | hrnca |
| Porcelán Nerozozná prítomnosť | hrnca |
| Riad s medeným dnom | nerozozná prítomnosť hrnca |
na štítku uvedená in- formácia o tom, že hrniec je vhodný pre použitie na indukčných doskách.
Ovládací panel
- Po pripojení dosky do elektrickej siete, všetky ukazovatele sa na chvíľu zapália. Varná doska je pripravená k používaniu.
- Varná zóna je vybavená v elektronické senzory, ktoré zapneme stlačením cez minimum jednu sekundu.
- Každé zapnutie senzorov je signalizované zvukom.
Do oblasti senzorov neklad'te žiadne predmety (möže to aktivovat' hlásenie poruchy), a tieto oblasti udržujte ich v čistote.
Zapnutie varnej zóny
Senzor zapni/vypni (1) musí byt' stlačený minimum jednu sekundu. Varná zóna je aktívna, keď na všetkých ukazovatel'och (3) sa svieti číslica „0".
Ak v priebehu dvadsiatich sekúnd neprestavíte žiaden senzor, vtedy sa varná zóna vypne.
Zapnutie varnej zóny
Po zapnutí varnej zóny senzorom (1), v priebehu nasledujúcich dvadsiatich sekúnd zapnite vybranú varnú zónu (5).
- Po stlačení senzora označujúceho vybranú varnú zónu (5), na príslušnom ukazovateli hodnoty tepelného výkonu pre danú varnú zónu, je výraznejšie osvetlená číslica „0”.
- Stlačením senzora „+” (2) alebo senzora „-” (4) nastavíte požadovanú hodnotu tepla.
Ak v priebehu dvadsiatich sekúnd neprestavíte žiaden senzor, vtedy sa varná zóna vypne.
Varná zóna je aktívna, ked' sa na všetkých displejoch svieti číslica alebo písmeno, čo znamená, že zóna je pripravená k vykonávaniu nastavenia tepelného výkonu.
Nastavenie hodnoty tepelného výkonu indukčnej zóny
Počas poukázania na displeji výraznejšie osvetlenej varnej zóny (3) "0" môžete nastavit požadovanú hodnotu tepelného výkonu pomocou senzora „+” (2) a „-” (4).
Vypínanie varných zón
- Varná zóna musí byt' aktívna Ukazovatel' tepelného výkonu je výraznejšie osvetlený.
- Vypnutie nastane po stlačení senzora varnej dosky zapni/vypni, alebo pomocou senzora „-” (4) sa znižuje hodnota výkonu na „0”.
Vypnutie celej varnej dosky
- Varná doska je v prevádzke ak je zapnutá aspoň jedna varná zóna.
- Stlačenie senzora zapni/vypni (1) vypína celú varnú dosku.
Ak je varná zóna horúca, na ukazovateli varnej zóny (3) sa svieti písmeno „H“- symbol zvyškového tepla.
Funkcia Booster „P”
Funkcia Booster zvyšuje výkon zóny ø 210 - z 2000W na 3000W, ø 160 - z 1200W na 1400W. Ak chcete zapnút funkciu Booster vyberte príslušnú zónu varenia, nastavte hodnotu varenia na „9“ a opät’ stlačte senzor „+” (2) čo je signalizované ukázaním sa písmena „P” na displeji zóny. Vypnutie funkcie Booster nasleduje po opätovnom stlačení senzora „-” (4) počas aktívnej indukčnej zóny, alebo po stiahnutí hrnca z indukčnej zóny.
Pre varnú zónu ∅ 160, 210 je čas pôsobenia funkcie Booster obmedzený senzorovým (ovládacím) panelom do 10 minút. Po automatickom vypnutí funkcie Booster, varná zóna d'alej hreje s nominálnym výkonom.
Funkcia Booster môže opät' zostat' zapnutá, ale len v prípade, že cievky a čidlá teploty v elektronickom systéme majú takú možnost'. Ak počas pôsobenia funkcie Booster stiahnete hrniec z varnej zóny, funkcia je nad'alej aktívna a čas sa stále odrátava.
V prípade prekročenia teploty (elektronického systému alebo cievky) varnej zóny počas pôsobenia funkcie Booster, funkcia Booster sa automaticky vypne. Varná zóna sa vracia spät' k nominálnemu výkonu.
Ovládanie funkcie Booster
Zóny varenia sú spojené pármi zvisle alebo krížom v závislosti od modelu. Celkový výkon je delený v okruhu týchto párov.
Skúška zapojenia funkcie Booster pre obe zóny varenia súčasne by spôsobila prekročenie maximálneho dostupného výkonu. V takom prípade tepelný výkon prvej aktivovanej tepelnej zóny bude znížený do pokial' možno čo najväčšej úrovne.
Ak zapíname funkciu Booster je celkový výkon príliš veľký, tepelný výkon druhej zóny v páru bude automaticky zredukovaný.
Ak vypnete horúcu varnú zónu, bude svietit' „H” čo znamená „varná zóna je horúca!”.
Nedotýkajte sa varnej zóny, aby ste sa neobarili, a neklad'te na zóny predmety citlivé na teplo!
Ked' indikátor prestane svietit', môžete dotknúť varné zóny, ale pamätajte, že ešte nevychladli na hodnotu teploty okolia.
V prípade nedostatku napätia indikátor zvyškového tepla sa nesvieti.
Funkcia blokády
Funkcia blokády slúži na to, aby bola varná zóna chránená pred zapnutím det'mi, a jej zapnutie je možné po odblokovaní.
Funkcia blokády je možná pri zapnutej aj vypnutej doske.
Zapnutie aj vypnutie funkcie blokády
Zapnutie aj vypnutie funkcie blokády dosky sa vykonáva pomocou senzora (7) pridržujúce senzor po dobu 5 sekúnd. Zapnutie funkcie blokády je signalizované rozsvietením signalizačnej diódy.
Obmedzenie času prevádzky
Pre zvýšenie spoľahlivosti je indukčná doska vybavená obmedzovacom prevádzkovača času pre každú varnú zónu. Maximálny čas prevádzky závisí na poslednej zvolenej hodnote pracovného výkonu.
Ak pracovný výkon zostáva nezmenený počas určitého času (vid' tabul'ka), varná zóna sa automaticky vypne a ukazovatel' zvyškového tepla sa aktivuje. Avšak v každej chvíli môžete zapínat' a používať jednotlivé varné zóny v súlade s návodom na obsluhu.
Pre úsporu elektrickej energie hodnota tepelného výkonu „9“ sa automaticky po 30 minútach redukuje na hodnotu výkonu „8“, naopak čas prevádzky sa nemení.
| Hodnota tepel- ného výkonu | Maximálny čas prevádzky v hodinách |
| U | 2 |
| 1 8,6 | |
| 2 6,7 | |
| 3 5,3 | |
| 4 4,3 | |
| 5 3,5 | |
| 6 2,8 | |
| 7 2,3 | |
| 8 | 2 |
| 9 1,5 | |
| P - ∅ 220 | 0,08 |
Funkcia hodín
Programové hodiny uľahčujú proces varenia vďaka možnosti programovania času pôsobenia varných zón. Môžete ho používať aj ako časovač.
Zapnutie hodín
Programové hodiny ul'ahčujú proces varenia vd'aka možnosti programovania času pôsobenia varných zón. Môžete ho používať aj ako časovač.
- Senzorom (5) vyberte príslušnú varnú zónu. Číslica „0” bliká výraznejšie.
- Pomocou senzorov „+” (2) alebo „-” (4) nastavte požadovanú hodnotu tepelného výkonu v rozsahu 1-9.
- Nasledovne v priebehu 10 sekúnd aktivujte hodiny súčasným stlačením senzora „+” (2) a „-” (4).
- Pomocou senzora „+” (2) alebo „-” (4) sa nastavuje požadovaný čas varenia (01 do 99 minút). Na varnej zóne ovládanej hodinami bliká desatinná čiarka.
Všetky varné zóny môžu v systéme časového programovania pomocou hodín súčasne pracovat'.
Zmena nastaveného času varenia
V každej chvíli varenia môžete zmenit' nastavený čas jeho trvania.
- Senzorom (5) vyberte príslušnú varnú zónu. Číslica tepelného výkonu je výraznejšie osvetlená.
- Na hornom ukazovateli sa ukážu číslice už nastavených hodín.
- Pomocou senzora „+” (2) alebo senzora „-” (4) opätovne nastavte nový čas hodín.
Kontrola uplynutia času varenia
Čas, ktorý zostal do konca varenia, si môžete v každom momente overit', stlačením senzora vol'by varnej zóny (5), a nasledovne stlačením senzora" +" (2) a „-” (4) súčasne.
Vypnutie hodín
Po uplynutí nastaveného času varenia sa zapne zvukový signál, ktorý môžete vypnút' stlačením l'ubovoľného senzora, alebo sa po dvoch minútach signál sám automaticky vypne.
Ak chcete hodiny vypnút' skôr:
- Senzorom (5) aktivujte varnú zónu. Číslica tepelného výkonu je výraznejšie osvetlená.
- Nasledovne senzorom „+” (2) a senzorom „-” (4) aktivujte hodiny.
- Senzorom „-” (4) zmenšite čas varenia do pozície „00”. Funkcia hodín sa vypne, a varná zóna bude fungovat’ d’alej, pokial’ ju ručne nevypnete.
Hodiny ako časovač
Hodiny nastavujúce čas varenia môžu byť používané ako dodatočný poplach, ak prevádzka varných zón nie je ovládaná časovo.
Vypnutie časovača
- Zapnite dosku stlačením senzora varnej dosky vypni /zapni (1).
- Súčasným stlačením senzora „+” (2) a „-” (4) aktivujte časovač.
- Pomocou senzora „+” (2) alebo „-” (4) nastavte čas časovača.
Funkcia prihrievania
Funkcia prihrievania jedál udržiava teplotu hotových potravín na varnej zóne. Zvolená varná zóna je zapnutá na nízky tepelný výkon. Výkon varnej zóny je riadený funkciou prihrievania jedál, čo znamená, že teplota jedla vynáša cca 65°C. To je príčina, prečo Vaše hotové jedlo nemení nepriaznivo svoju chuť a sa neprilepuje k dnu hrnca. Túto funkciu môžete využit' pre rozpustenie masla, čokolády atd'. Musíte však použit' vhodný hrniec s plochým dnom, aby čidlo, ktoré je umiestnené vo varnej zóne mohlo presne merat' teplotu hrnca.
Funkciu prihrievania môžete zapnút' na každej varnej zóne.
Z mikrobiologického dôvodu sa neodporúča príliš dlhé udržovanie pokrmov v teple, preto tiež túto funkciu dotykový panel vypína po 2 hodinách.
Funkcia prihrievania jedál je nastavená ako dodatočný teplotný výkon medzi pozíciou „01“ a na displeji sa ukáže ako symbol „U“
Funkciu prihrievania zapnete rovnakým spôsobom, ako je to opísané v bode „Za-pnutie varnej zóny”
Funkciu prihrievania vypnete rovnakým spôsobom, ako je to opísané v bode „Vypnutie varnej zóny”.
Vypnutie časovača
Po uplynutí nastaveného času sa zapne zvukový signál, ktorý môžete vypnút' stlačením l'ubovoľného senzora, alebo sa po dvoch minútach signál sám automaticky vypne.
Ak chcete signál vypnút' skôr:
- Súčasným stlačením senzora „+” (2) a „-” (4) aktivujte časovač.
- Nasledovne senzorom „-” (4) zmenšite čas časovača do pozície „00”.
- Funkcia časovača sa vypne.
- Ak hodiny boli naprogramované ako časovač, nefungujú ako hodiny programujúce čas varenia.
Na predíženie obdobia bezporuchového pôsobenia dosky podstatný vplyv majú starostlivosť o udržanie čistoty dosky, a jej správna údržba.
Keramickú dosku čistite podľa rovnakých pravidiel aké platia pri čistení sklených tabúľ. V žiadnom prípade nepoužívajte abrazívne alebo agresívne čistiace prostriedky, piesok k drhnutiu alebo hubky s umelou drôtenkou. Nepoužívajte parné či-stiče.
- Mierne, nepripálené škvrny utrite vlhkou handričkou bez použitia čistiaceho prostriedku. Použitie prípravku na umývanie riadu môže zapríčinit' vznik modrých odfarbení. Takéto trvalé škvrny sa často nedajú odstránit' po prvom čistení, dokonca ani s použitím špeciálnych čistiacich prostriedkov.
- Nečistoty, ktoré pevne lipnú na doske, odstraňujte pomocou ostrej škrabky. Nasledovne utrite tabuľu vlhkou handričkou.
- Svetlé perlet'ové škvrny (zvyšky hliníka) môžete odstránit' z vychladnutej dosky pomocou špeciálneho čistiache prostriedku. Vápenaté zvyšky (napr. po prekypení vody) môžete odstránit' octom alebo špeciálnymi čistiacimi prostriedkami.
- Pri odstraňovaní cukru, jedál obsahu-júcich cukor, plastov a hliníkových fólií nevypínajte varnú zónu! Okamžite odstraňujte zvyšky (horúce) ostrou škrabkou z horúcej varnej zóny. Po odstránení nečistôt dosku môžete vypnút', a už chladnú ju opätovne vyčistiť speciálnym čistiacim prostriedkom.
Špeciálne čistiace prostriedky môžete zakúpiť v supermarketoch, špeciálnych obchodoch s elektrotechnickým zariadením, drogériách, v obchodoch s potravinami a obchodoch s kuchynskými prístrojmi. Ostré škrabky si môžete zakúpiť v obchodoch pre domácich majstrov a v obchodoch so staveným náradím a potrebami pre maliarov.
Čistiaci prostriedok nikdy neaplikujte na horúcu varnú dosku. Čistiaci prostriedok nechajte najskôr zaschnút' a potom ho zo- trite vlhkou handričkou. Eventuálne zvyšky čistiacich prostriedkov je potrebné pred opätovným zahriatím varnej dosky zotriet' vlhkou handričkou. V opačnom prípade majú leptavé účinky.
V prípade nedodržania pokynov pre údržbu keramickej dosky nenesieme zodpovednosť za škody a stratíte nároky plynúce zo záruky!
Pozor!
Ak z akéhosi dôvodu nemôžete ovládat' zapnutú dosku, vypnite hlavný vypínač alebo vyskrutkujte príslušnú poistku a zavolajte servisné stredisko
Pozor!
Ak sa na povrchu keramickej dosky objavia praskliny alebo trhliny, dosku okamžite vypnite a odpojte od zdroja napätia. Vypnite poistku alebo vytiahnite zástrčku zo zásuvky. Nasledovne zavolajte servisné stredisko.
Okrem činností, ktorých cieľom je bežná údržba varnej dosky v čistote je potrebné:
- vykonávať periodické prehliadky fungovania ovládacích komponentov a pracovných sústav varnej dosky. Po uplynutí záručnej doby je potrebné aspoň raz na dva roky vykonať kontrolu technického stavu v servise,
- odstránit' poruchy spôsobené explo- atáciou
- vykonať periodickú údržbu pracovných sústav varnej dosky
Pozor!
Všetky opravy a regulačné činnosti vykonávajte prostredníctvom vhodného strediska servisnej obsluhy alebo inštalatérom, ktorý vlastní príslušné oprávnenie.
Kedykol'vek dôjde k poruche, je potrebné:
- vypnút' pracovné sústavy varnej dosku, ktoré sú v prevádzke
- odpojit' prívod elektrickej energie
• zavolat' servisné stredisko - niektoré drobné poruchy môže užívatel' odstránit' sám podl'a nižšie uvedených pokynov, skôr než zavoláte Oddelenie obsluhy zákazníka alebo servisné stredisko, prejdite si všetky body nižšie uvedenej tabuľky.
| PROBLÉM PRÍČINA POSTUP | ||
| 1.Spotrebič nefunguje -došlo | k výpadku elektrickej energie | -skontrolujte poistku domového systému, v prípade potreby ju vymeňte |
| 2.Spotrebič nereaguje na zavádzané nastavenia | - ovládací panel nie je zapnutý | - zapnite ho |
| - dotyk senzora trval príliš krátko (menej než sekundu) | - dostýkajte sa senzora o niečo dlhšie | |
| - dotkli ste sa zároveň nie-kol’kých senzorov | - vždy sa dotýkajte len jedného senzora (okrem vypínania varnej zóny) | |
| 3.Spotrebič nereaguje a vy-dáva krátky akustický signál | - bola aktivovaná detská poistka (blokáda) | - vypnite detskú poistku (blokáda) |
| 4.Spotrebič nereaguje a vydáva dlhý akustický signál | - nesprávna obsluha (dotkli ste sa nesprávnych senzo-rov, alebo príliš rýchlo) | - opätovne zapnite varnú dosku |
| - zakrytý(é) alebo špina-vý(é)senzor(y) | - odkryte alebo očistite senzory | |
| 5.Celý spotrebič sa vypína - od | zapnutia dosky neboli v rozmedzí 10 sekúnd zada-né žiadne nastavenia | - opätovne zapnite ovládací panel a okamžite zaved’te údaje |
| - zakrytý(é) alebo špina-vý(é)senzor(y) | - odkryte alebo očistite senzory | |
| 6.Jedna varná zóna sa vypína, na displeji svieti písmeno „H” | - obmedzený čas prevádzky | opätovne zapnite varnú zónu |
| - zakrytý(é) alebo špina-vý(é)senzor(y) | - odkryte alebo vyčistite senzory | |
| - prehriatie elektronických prvkov- výpadok elektrického prúdu, spotrebič bol odpojený od elektrickej siete. | ||
| 7. Ukazovatel' zvyškového tepla nesvieti, aj keď varné zóny sú ešte horúce. | - ukazovatel' zvyškového začne opäť fungovať až po najbližšom vypnutí a zapnu-tí ovládacieho panelu. | |
| 8.Prasklina v keramickej varnej doske. |  Nebezpečenstvo! Okamžite odpojte doku od siete (poistka). Zavolajte najbližšie servisné stredisko. | |
| 9.Ak porucha nebola od-stránená. | Odpojte varnú dosku od siete (poistka!). Zavolajte najbližšie servisné strediskoDôležité!Ste zodpovední za riadny stav a prevádzku spotrebiča vo Vašej domácnosti. Ak zavoláte servisné stredisko z dôvodu poruchy, ktorá vznikla nesprávnou obsluhou, budú Vám účto-vané náklady návštevy, a to aj v zaručenej lehote.Nenesieme žiadnu zodpovednosť za poruchy vzniknuté nedo-držaním pokynov v tejto príručke. | |
| 10. Indukčná varná doska vydáva hrubé zvuky. | Je to bežný jav. Ventilátor ochladzujúci elektronický systém funguje. | |
| 11. Indukčná varná doska vydáva pískavé zvuky. | Je to bežný jav. Doska mierne píska z dôvodu frekvencie cievky pokial' používate niekol'ko varných zón na maximálny výkon. | |
| 12. Symbol E2 | Prehriatie indukčných cievok | - nevystačujúce chladenie,- overte, či podmienky vsta-vanie dosky sú v súlade $ návodom na obsluhu. |
TECHNICKÉ ÚDAJE
Menovité napätie 220-240V\~50/60 Hz
Menovitý výkon varných zón: 3,7kW
- indukčná varná zóna:
- indukčná varná zóna Booster: ∅ 160 mm 1200/1400 W
- indukčná varná zóna Booster: ∅ 210 mm 2000/3000 W
Rozmery sporáka 300 x 505 x 65 ;
Váha ca.5,5 kg;
Vyhovuje požiadavkám noriem EN 60335-1; EN 60335-2-6 platných v Európskej únii.
Ploča je spoj izuzetno jednostavne uporabe i savršene učinkovitosti.
