NAVODILA ZA UPORABO KBM 65 UQW Fein

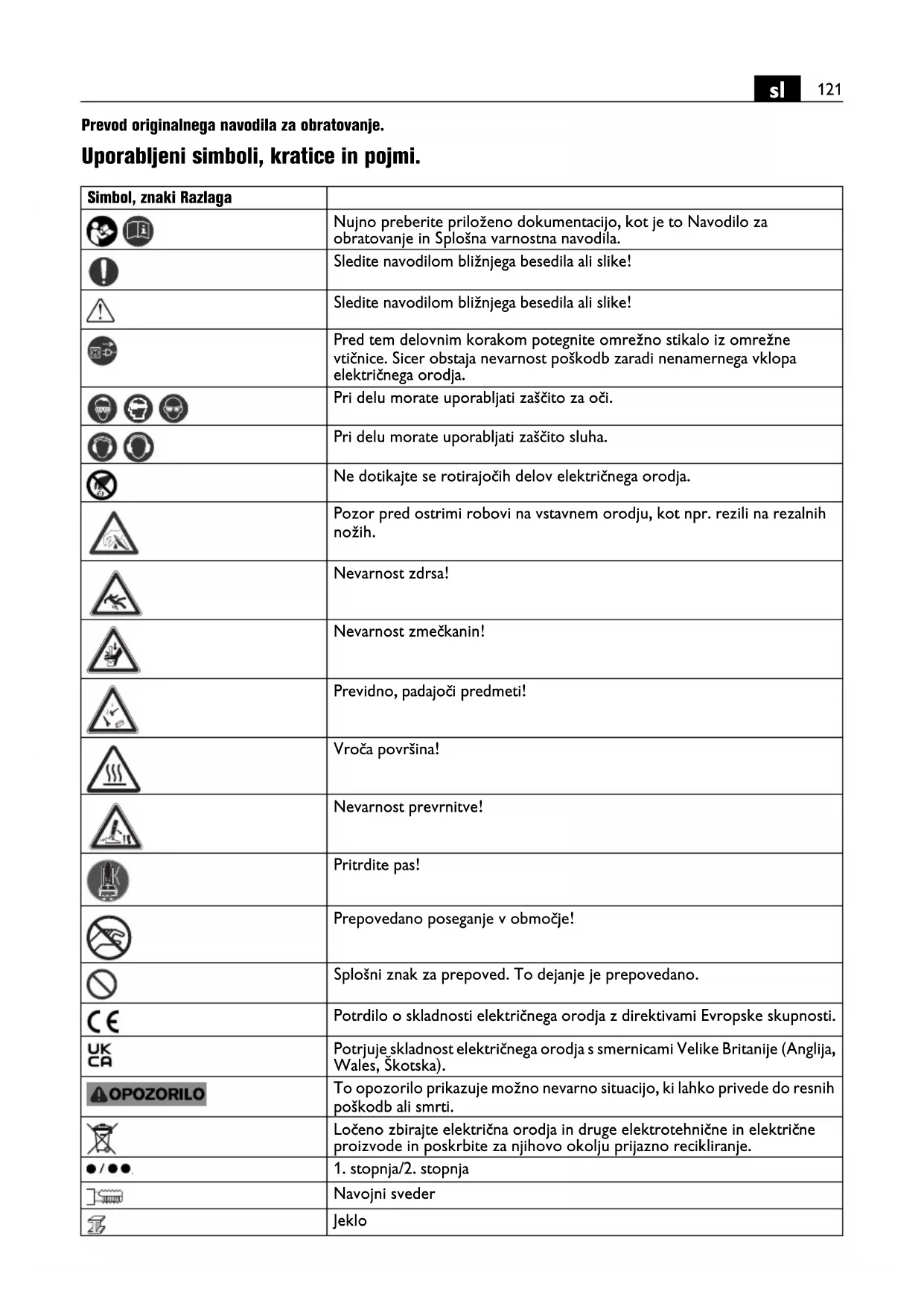

Prevod originalnega navodila za obratovanje. Uporabljeni simboli, kratice in pojmi. Simbol, znaki Razlaga Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila. Sledite navodilom bližnjega besedila ali slike! Sledite navodilom bližnjega besedila ali slike! Pred tem delovnim korakom potegnite omrežno stikalo iz omrežne vtičnice. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja. Pri delu morate uporabljati zaščito za oči. Pri delu morate uporabljati zaščito sluha. Ne dotikajte se rotirajočih delov električnega orodja. Pozor pred ostrimi robovi na vstavnem orodju, kot npr. rezili na rezalnih nožih. Nevarnost zdrsa! Nevarnost zmečkanin! Previdno, padajoči predmeti! Vroča površina! Nevarnost prevrnitve! Pritrdite pas! Prepovedano poseganje v območje! Splošni znak za prepoved. To dejanje je prepovedano. Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti. Potrjuje skladnost električnega orodja s smernicami Velike Britanije (Anglija, Wales, Škotska). To opozorilo prikazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti. Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje.

Majhno število vrtljajev Veliko število vrtljajev Držalna sila magneta dovolj velika Držalna sila magneta ni dovolj velika Dovod tekočine odprt. Dovod tekočine zaprt. Start vrtalnega motorja. Smer vrtenja desno Ustavitev motorja Start vrtalnega motorja. Smer vrtenja desno Start vrtalnega motorja v načinu impulznega obratovanja. Smer vrtenja levo Postopno zmanjšanje števila vrtljajev Postopno povečanje števila vrtljajev Ustavitev motorja Vklop/izklop magneta Zaščitno stikalo (***) PRCD je vklopljeno, kontrolna luč sveti rdeče. Zaščitno stikalo (***) PRCD je izklopljeno, kontrolna luč ne sveti. Izdelek z osnovno izolacijo in prevodnimi deli, ki se jih je moč dotakniti in so dodatno priključeni na zaščitni vodnik.

• Vrednost velja za KBM 50 auto v ročnem strojnem obratovanju (**) lahko vsebuje številke ali črke (***) Zaščitno stikalo (PRCD) je lahko prisotno zaradi nacionalnih zakonov za zaščito pri delu ali zakonskih pravilnikov v državi, kjer se je dal v promet. (Ax – Zx) Oznaka za interne namene Simbol, znaki Razlaga RESET TEST Znaki Mednarodna enota Nacionalna enota Razlaga

Za vašo varnost. Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe. Shranite vsa varnostna opozorila in navodila za prihodnost. Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega navodila za uporabo ter priloženih „Splošnih varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja. Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu. Namembnost električnega orodja: Stroj za jedrovanje za vrtanje s svedri za jedrovanje in topovskimi svedri, za strganje, grezenje in rezanje navojev na materialih z magnetno površino z vstavnimi orodji ter priborom, atestiranim s strani FEIN v okolju, ki je zaščiteno pred vremenskimi vplivi. V okolici z mnogimi viri motenj je možno zmanjšanje kakovosti obratovanja, kot npr. časovno omejen izpad, časovno omejeno reduciranje funkcije ali primernega obratovanja, kjer je za odpravo potreben poseg upravljalnega osebja. To električno orodje je namenjeno tudi za uporabo z generatorji na izmenični tok z dovolj veliko močjo, ki ustrezajo standardu ISO 8528, izvedbeni razred G2. Še posebej ni v skladu s standardom, če se faktor distorzije prekorači za 10 %. V primeru dvoma se informirajte o generatorju, ki ga uporabljate. Pri tem upoštevajte navodilo za obratovanje in nacionalne predpise za instalacijo in obratovanje generatorja na izmenični tok. Varnostna navodila. Pri izvajanju opravil vrtanja, ki zahtevajo uporabo tekočin, morate odvajati tekočino stran od delovnega območja ali pa uporabiti prestrezno posodo za tekočine. Takšni previdnostni ukrepi poskrbijo za to, da bo delovno območje suho in zmanjšajo tveganje električnega udara. Električno napravo smete držati le na izoliranih ročajih, če delate na območju, kjer lahko rezalno orodje pride v stik s skritimi omrežnimi napeljavami ali pa kjer lahko zadane ob lastni omrežni kabel. Stik rezalnega orodja z napeljavo pod napetostjo lahko povzroči, da so kovinski deli električnega orodja pod napetostjo in to lahko vodi do električnega udara. Pri vrtanju nosite zaščito sluha. Delovanje hrupa lahko povzroči izgubo sluha. U V V Naznačena napetost f Hz Hz Frekvenca M... mm mm Mera, metrični navoj Ø mm mm Premer okroglega dela HM mm mm Maks. vrtalni premer v jeklo do 400 N/mm

Emisijske vrednosti vibracij v skladu z EN 62841 (vektorska vsota treh smeri)

Če se vstavno orodje zablokira, prenehajte s potiskanjem in izklopite električno orodje. Preverite razlog za obtičanje vstavnega orodja in odstranite vzrok stiskanja. Če želite stroj za obdelovanje, ki je obtičal v obdelovancu, ponovno zagnati, preverite pred vklopom, ali se vstavno orodje ponovno prosto vrti. Če vstavno orodje stiska, se morda ne vrti in to lahko povzroči preobremenitev orodja ali pa sprostitev stroja za jedrovanje od obdelovanca. Pazite pri pritrditvi vrtalnega stojala na obdelovanec s pomočjo vakuumske plošče na to, da bo površina gladka, čista in neporozna. Vrtalnega stojala ne smete pritrditi na laminirane površine, kot npr. na ploščice in prevleke večplastnih materialov. Če površina obdelovanca ni gladka, izravnana ali zadovoljivov pritrjena, se lahko vakuumska plošča sprosti z obdelovanca. Pred vrtanjem poskrbite za dovolj velik podtlak. Če podtlak ni dovolj velik, se lahko vakuumska plošča sprosti z obdelovanca. Nikoli ne vrtajte nad glavo ali v steno, če je stroj pritrjen izključno z vakuumsko ploščo. Pri izgubi vakuuma se vakuumska plošča sprosti z obdelovanca. Pri vrtanju skozi stene ali stop poskrbite za zaščito oseb in delovnega območja na drugi strani. Vrtalna krona lahko prodre skozi vrtalno luknjo in pade na drugi strani dol. Orodja ne uporabljajte za izvajanje opravil nad glavo z dovajanjem tekočine. Vdor tekočine v električno orodje poveča tveganje električnega udara. Poskrbite za to, da se bo zaščitna gibka cev kabla v primeru okvare nemudoma zamenjala. Okvarjena zaščitna gibka cev kabla lahko povzroči pregretje stroja. Posebna varnostna navodila. Uporabite zaščitno opremo. Glede na aplikacijo uporabite zaščito obraza ali zaščitna očala. Uporabite zaščito sluha. Zaščitna očala morajo biti primerna, da pri različnih opravilih ščitijo pred delci, ki letijo naokoli. Trajajoča visoka obremenjenost s hrupom lahko povzroči izgubo sluha. Ne dotikajte se ostrih robov stroja za jedrovanje. Obstaja nevarnost poškodb. Za preprečitev poškodb preverite pred pričetkom del vse svedre za jedrovanje. Uporabljajte le nepoškodovane in brezhibne svedre za jedrovanje. Poškodovani ali deformirani svedri za jedrovanje lahko povzročijo težke poškodbe. Pred prvim zagonom: Montirajte zaščito pred dotikom na stroj. Stroj vselej zavarujte s priloženim vpenjalnim trakom. Nevarnost prevrnitve obstaja pri strojih še posebej na nagnjenih ali neravnih površinah- Pri delu nad višino glave pazite na padajoče predmete, kot npr. jedra svedrov ali ostružke. Pri delih, ki jih opravljate ob navpičnih gradbenih elementih ali nad glavo, ne uporabljajte posode za hladilno tekočino. V tem primeru uporabite hladilni sprej. Zaradi tekočin, ki prodrejo v električno orodje, obstaja nevarnost električnega udara. Preprečite stik z izvrtanim jedrom, ki ga po zaključku delovnega postopka centrirni trn avtomatsko izvrže. Stik z vročim ali padajočim jedrom lahko povzroči poškodbe. Električno orodje moate priključiti le na varnostnih vtičnicah, ki so v skladu s predpisi. Uporabite samo nepoškodovane priključne vodnike in redno preizkušene podaljševalne vodnike z zaščitnim kontaktom. Neprehoden zaščitni vodnik lahko povzroči električni udar. Za preprečitev poškodb držite roke, obleko itd. vselej stran od vrtečih se ostružkov. Ostružki lahko povzročijo poškodbe. Vselej uporabite ščitnik proti dotiku. Ne poskušajte odstraniti vstavnega orodja, ki se še vrti. To lahko povzroči težke poškodbe. Pazite na skrite električne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine. Ne obdelujte materiala, ki vsebuje magnezij. Obstaja nevarnost požara. Ne smete obdelovati CFK (umetna masa, ojačana s karbonskimi vlakni) in ne materiala, ki vsebuje azbest. Te snovi veljajo za kancerogene. Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Uporabljajte lepilne ploščice. Ne preobremenjujte električnega orodja ali kovčka za shranjevanje in slednjih ne uporabljajte za spenjanje ali podporo. Preobremenitev ali postopanje po električnem orodju ali kovčku za shranjevanje lahko povzroči, da se težišče električnega orodja ali kovčka za shranjevanje premakne navzgor in se slednji prekucne. Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju. Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje. Pred skladiščenjem: Odstranite vstavno orodje. Skladiščite električno orodje vselej v kovčku ali v embalaži. Pred zagonom preverite omrežni priključek in omrežni vtič na poškodbe. Električno orodje naj obratuje izključno skupaj z zaščitnim stikalom (***) PRCD. Pred pričetkom dela vselej preverite zaščitno stikalo (***) PRCD glede na pravilno delovanje (glejte stran 125).125

Vibracije rok Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe električnega orodja. Če pa električno orodje uporabljate še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča. Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito uporabnika pred vpljivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov. Navodila za uporabo. Kot hladilno stredstvo uporabljajte izključno hladilno mazalno emulzijo (olje in voda). Upoštevajte navodila proizvajalca k hladilnemu sredstvu. Pazite na to, da bo stojišče za magnetno nogo izravnano, čisto, brez rje in ledu. Odstranite lak, sloje ometa in druge materiale. Preprečite zračno režo med magnetno nogo in stojiščem. Zračna reže prepreči držalno silo magneta. Stroj ne uporabljajte na vročih površinah, lahko pride do trajnega zmanjšanja magnetne držalne sile. Pri delu vedno uporabljajte magnetno nogo in pazite, da bo držalna sila magneta dovolj velika: – Če sveti zelena tipka upravljalnega polja trajno, je magnetna prijemalna sila dovolj velika in stroj lahko obratuje z ročnim ali avtomatskim pomikom. – Če tipka Magnet na upravljalnem polju sveti, magnetna prijemalna sila morebiti ni dovolj velika in stroj mora obratovati ročno z zmanjšano potisno silo. V tem primeru KBM 50 auto ne more obratovati avtomatsko. Pri delu na materialih, ki jih ni mogoče magnetizirati, morate uporabiti primerne pritrdilne naprave FEIN, ki so dobavljive kot pribor, kot npr. vakuumsko ploščo ali pripravo za vrtanje cevi. Upoštevajte pripadajoča navodila za obratovanje. Če delate z jeklenimi materiali z debelino pod 12 mm, morate za zagotovitev držalne sile magneta ojačati obdelovanec z dodatno jekleno ploščo. Tokovni senzor nadzoruje magnetno nogo. Če je magnetna noga okvarjena, motor ne zažene. Pri preobremenitvi se motor samostojno ustavi in ga morate ponovno zagnati. Potiskajte le z nujno potrebno potisno silo. Prevelike potisne sile lahko povzročijo lom vstavnega orodja in izgubo magnetne držalne sile. Če pri delujočem motorju prekinete dovod električne energije, prepreči zaščitno stikalo samostojni ponovni zagon motorja. Ponovno vklopite motor. Prestavite stopnjo gonila v mirovanju ali med iztekom motorja. Zadnje nastavljeno število vrtljajev se avtomatsko shrani (Memory Function). Za zagon električnega orodja z zadnjim nastavljenim številom vrtljajev, aktivirajte in zadržite tipko s simbolom , in nato pritisnite tipko s simbolom . Ne ustavljajte vrtalnega motorja med vrtanjem. Sveder za jedrovanje smete le pri delujočem motorju potegniti iz izvrtine. Če se sveder za jedrovanje zatakne v materialu, ustavite vrtalni motor in previdno zavrtite sveder za jedrovanje v smeri proti urnemu kazalcu ven. Po vsakem končanem vrtanju odstranite ostružke in izvrtano jedro. Ostružkov se ne dotikajte z golimi rokami. Vselej uporabljajte kavelj za ostružke (6 42 01 001 00 0). Nevarnost opeklin! Površina magneta lahko doseže visoke temperature. Ne dotikajte se magneta z golimi rokami. Pri zamenjavi svedra ne smete poškodovati njegovih rezil. Pri jedrovanju materiala v slojih morate po vsakem prevrtanem sloju odstraniti jedro in ostružke. Stroja za jedrovanje ne smete uporabljati z okvarjenim hladilnim sistemom. Pred vsakim obratovanjem preverite tesnost in prisotnost razpok v gibkih ceveh. Preprečite prodiranje tekočine v električne dele. KBM 50 auto:Avtomatskega pomika ne uporabljajte pri spiralnem vrtanju, potopu, rezanju navojev in strganju. Stroj za jedrovanje KBM 50 auto ima mehanizem za prepoznavanje predrtja. Po končanju postopka vrtanja stroj prepozna trenutek predrtja in nato se vrtalni motor zapelje avtomatsko v izhodiščni položaj. Vrtalni miotor se izklopi šele v izhodiščnem položaju. Zaščitno stikalo (***) PRCD (glejte stran 9) Zaščitno stikalo PRCD je namenjeno posebej za vašo zaščito, zato ga ne uporabljajte kot vklopno izklopnega stikala. Če je zaščitno stikalo PRCD poškodovano, npr. zaradi stika z vodo, ga ne uporabljajte več. Zaščitno stikalo je neobhodno potrebno, saj služi za zaščito uporabnika električnega orodja pred električnim udarom. Pri brezhibnem obratovanju sveti kontrolna luč zaščitnega stikala rdeče. Pred začetkom izvajanja opravil preverite brezhibnost delovanja zaščitnega stikala:

1. Vtaktnite vtič zaščitnega stikala v omrežno vtičnico.

2. Pritisnite tipko RESET. Kontrolna luč zaščitnega

stikala sveti rdeče.

6. Pritisnite tipko RESET; pri rdeči kontrolni luči lahko

sedaj vklopite električno orodje. Zaščitnega stikala ne uporabljajte za vklop in izklop električnega orodja. Vzdrževanje in servis. Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti električnega orodja. Pri tem se lahko poškoduje zaščitna izolacija električnega orodja. Iz notranjosti električnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim stisnjenim zrakom. Pri staranju in obrabi obnovite nalepke in navodila za varnost na električnem orodju. Po nekaj obratovalnih urah se lahko zračnost v vodilu (lisičji rep) poveča. Posledično lahko vrtalni motor samostojno drsi vzdolž vodila (lisičji rep). Pri avtomatskem obratovanju stroja lahko to posledično povzroči motnjo avtomatskega povratnega teka. V tem primeru s primerno močjo privijte vse navojne zatike na vodilu (lisičji rep), tako da bo vrtalni motor moč z roko lažje premakniti, vendar ne bo samostojno drsel (glejte stran 19). Če se poškoduje priključni vodnik električnega orodja, ga mora nadomestiti proizvajalec ali njegovo predstavništvo. Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebnostjo azbesta. Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com. Uporabljajte izključno originalne nadomestne dele. Naslednje dele lahko po potrebi samostojno zamenjajte: vstavno orodje, rezervoar hladilne tekočine, zaščita pred dotikom Jamstvo in garancija. Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje. Izjava o skladnosti. Izjava CE velja samo za države Evropske unije in EFTO (Evropsko združenje za prosto trgovino) in samo za izdelke, ki so namenjeni za trg Evropske unije ali ETFE. Po dajanju izdelka v promet na trg Evropske unije, izgubi znak UKCA svojo veljavnost. Izjava UKCA velja samo za britanski trg (Anglijo, Wales in Škotsko) in samo za izdelke, ki so namenjeni za britanski trg. Po dajanju izdelka v promet na britanski trg izgubi oznaka CE svojo veljavnost. Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje. Tehnična dokumentacija se nahaja pri: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Varstvo okolja, odstranitev odpadkov. Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.FEIN Service C. E. Fein GmbH Hans-Fein-Straße 81 D-73529 Schwäbisch Gmünd-Bargau www.fein.com Printed in Germany. 3 41 01 286 06 0. 2022-01-25. EN 62841-1:2015 + AC:2015 EN 55014-1:2017 + A11:2020 EN 55014-2:2015 EN 55014-2:1997+A1:2001+A2:2008+AC:1997 EN 61000-3-2:2014 EN 61000-3-2:2019 EN 61000-3-3:2013+A1:2019 2006/42/EG, 2014/30/EU, 2011/65/EU EN 62841-1:2015 + AC:2015 EN 55014-1:2017 + A11:2020 EN 55014-2:2015 EN 55014-2:1997+A1:2001+A2:2008+AC:1997 EN 61000-3-2:2014 EN 61000-3-2:2019 EN 61000-3-3:2013+A1:2019 Supply of Machinery Regulations 2008, EMC Regulation 2006, The Restriction of the Use of Cer- tain Hazardous Substances ln Electrical and Electronic Equipment Regulations 2012 Die CE-Erklärung gilt nur für Länder der Euro- päischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produktes auf dem EU Markt, verliert das UKCA Zeichen seine Gültigkeit. This CE declaration is only valid for European Union and EFTA (European Free Trade Association) coun- tries and only for products intended for the EU- or EFTA market. After placing the product on the EU market the UKCA mark loses its mark validity. Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produk- te, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem briti- schen Markt verliert das CE-Zeichen seine Gültigkeit. The UKCA declaration is only valid for the Great Britain market (England, Wales and Scotland) and only for products intended for the Great Britain mar- ket. After placing the product on the Great Britain market the CE mark loses its mark validity. Schwäbisch Gmünd-Bargau, 14.01.2022
