ZIHB204 - Robač Zipper - Brezplačna navodila za uporabo

Tip izdelka	Kombinirani skobeljni in poravnalni stroj
Znamka	Zipper
Model	ZIHB204
Predvidena uporaba	Poravnavanje in skobljanje lesa
Največja globina reza (poravnavanje)	2 mm
Največja globina reza (skobljanje)	1,5 mm
Električno napajanje	230 V ~ 50 Hz
Miza	Robustna delovna površina
Vzporedno vodilo	Nagibno, nastavljivo z zateznim vzvodom
Sesalni pokrov	Prilagodljiv za poravnavanje in skobljanje
Nastavitev višine delovne mize (skobljanje)	Z ročico (1 obrat = 3 mm)
Varnost	Zaščita rezalne glave, izklop v sili, stikalo za vklop/izklop
Okoljski pogoji	Temperatura +5°C do +40°C, največja vlažnost 70%
Vzdrževanje	Mazanje vsakih 100 ur, čiščenje po vsaki uporabi
Menjava nožev	Možno po navodilih, posebni noži
Nadomestni deli	Priporočeni originalni deli ZIPPER
Garancija	2 leti (domača uporaba), 1 leto (profesionalna)
Skladiščenje	Suho in čisto mesto, temperatura +5°C do +40°C
Čiščenje	Vlažna krpa z blago raztopino, brez agresivnih izdelkov
Preostala tveganja	Vdihavanje prahu, električni udar, nenameren zagon

Pogosto zastavljena vprašanja - ZIHB204 Zipper

Kakšna je največja globina reza za poravnavanje?

Največja globina reza za poravnavanje je 2 mm.

Kakšna je največja globina reza za skobljanje?

Največja globina reza za skobljanje je 1,5 mm.

Kako nastaviti višino mize za skobljanje?

Uporabite ročico: en celoten obrat ustreza razliki v višini 3 mm.

Katero varnostno opremo moram nositi?

Nosite zaščitna očala, masko proti prahu, rokavice in zaščito za sluh. Izogibajte se ohlapnim oblačilom.

Kako zamenjati nože?

Odstranite zaščito rezalne glave, popustite pritrdilne vijake, zamenjajte nož, pri čemer upoštevajte višino (raven izhodne mize). Uporabite originalne nože ZIPPER.

Kakšna je priporočena pogostost mazanja?

Mažite vsakih 100 delovnih ur s tanko plastjo olja ali masti na mehanskih povezavah.

Kaj storiti, če se motor ne zažene?

Preverite, ali je stikalo na ON, podaljšek, napajalno napetost in stanje stikala. Po potrebi naj preveri električar.

Ali lahko uporabljam stroj brez sesalnega sistema?

Priporočamo priključitev sesalnega sistema za ohranjanje čistega okolja. V zaprtih prostorih je obvezno.

Kako očistiti stroj?

Po vsaki uporabi očistite z vlažno krpo, namočeno v blago raztopino. Ne uporabljajte agresivnih izdelkov.

Kje lahko najdem nadomestne dele?

Uporabite originalne dele ZIPPER. Naročite prek servisnega obrazca, pri čemer navedite tip stroja in številko dela.

NAVODILA ZA UPORABO ZIHB204 Zipper

Poravnalno – debelinski skobeljni stroj

Ravnalica i blanjalica

38.4 Skladiščenje 54
38.5 Čiščenje....55
38.6 Odstranjevanje....55

39 ODPRAVLJANJE NAPAK 55

40 PREDGOVOR (HR) 56

41 SIGURNOST 57

41.1 Namjenska uporaba 57
41.2 Upute o sigurnosti 57
41.3 Ostale opasnosti....58

42 MONTAŽA 59

SL CE-KONFORM: Proizvod izpolnjuje zahteve glede na direktive EU

HR CE SUKLADNOST: Ovaj proizvod ispunjava direktive EZ-a

SL PREBERITE NAVODILA! Pozorno preberite obratovalna in vzdrževalna navodila za vaš stroj in se dobro seznanite z upravljalnimi elementi stroja, da boste lahko stroj pravilno upravljali in tako preprečili poškodbe ljudi in poškodbe na stroju.

HR PROČITAJTE UPUTU! Pažljivo pročitajte uputu za uporabu i održavanje stroja i dobro se upoznajte s elementima za rukovanje strojem kako biste mogli ispravno rukovati strojem te spriječiti ljudske štete i štete na stroju.

SL OPOZORILO! Upoštevajte varnostne oznake! Neupoštevanje predpisov in napotkov za uporabo stroja lahko privede do hudih telesnih poškodb in je lahko smrtno nevarno.

HR UPOZORENJE! Obratite pozornost na simbole za sigurnost! Nepoštivanje propisa i uputa za korištenje stroja može dovesti do teških ljudskih šteta i smrtnih opasnosti.

SL Splošno opozorilo

HR Opća napomena

SL Stroj pred vzdrževalnimi deli in pred odmori izključite in potegnite vtič iz električnega omrežja!

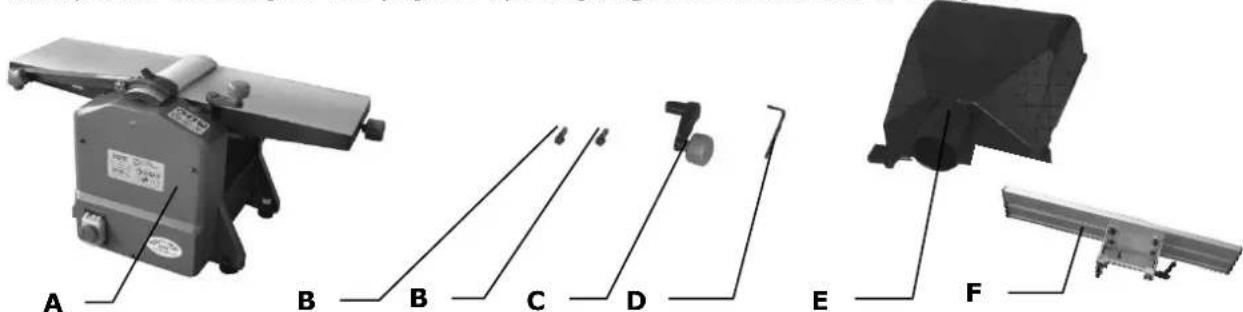

Preverite, će je pošiljka kompletna. Morebitne transportne poškodbe zabeležite na tovornem listu. Transportne poškodbe morate takoj, ko jih odkrijete, prijaviti špediciji oziroma vašemu trgovcu.

Provjerite potpunost isporuke. Zabilježite transportna oštećenja na teretnom listu. Sakrive-na transportna oštećenja treba prijaviti špediciji/trgovcu odmah čim ih otkrijete.

A	Abricht- Dickenhobelmaschine ZI-HB204Planer and Thickenesser ZI-HB204Cepillo-regrueso ZI-HB204Dégauchisseuse-raboteuse ZI-HB204Srovnávací a tloušťkovací frézka ZI-HB204Poravnalno - debelinski skobeljni stroj Ravnalica i blanjalica ZI-HB204	D	4mm Inbusschlüssel4mm Hex wrenchLlave Allen de 4mmClé Allen de 4 mm4mm imbus klíčImbus ključ 4mmImbus ključ 4mm
B	InnensechskantschraubeSocket head boltTornillo hexagonal interiorVis hexagonal intérieurImbus klíčNotranji šestrobni vijakImbus vijak	E	AbsaughaubeDust chuteCampana de aspiraciónHotte d’aspirationOdsávací hubiceOdsesovalna kapaOdsisni poklopac
C	Handrad DickenhobeleinstellungHandle assemblyManivela de ajuste del regruesoManivelle de réglage raboteuseRuční kolo nastavení tloušťkováníKolesce za nastavitev debelinjenjaRučno kolo za namještanje blanjalice	F	ParalellanschlagAngle fencePalogramaGuide parallèleSrovnávací pravítkoParalelno vodiloParalelni graničnik

4 VORWORT (DE)

To navodilo za uporabo vsebuje informacije in pomembne napotke za uporabo in rokovanje s skobeljnim strojem firme Zipper ZI-HB204.

V nadaljnjem besedilu smo običajno trgovsko oznako naprave (glej začetno stran) v tem navodilu nadomestili z oznako "stroj".

Navodilo za uporabo je sestavni del stroja in se ga ne sme odstraniti. Navodilo za uporabo shranite, da ga boste lahko kasneje ponovno prebrali. Če stroj izročite tretji osebi, priložite zraven tudi to navodilo.

Prosimo vas, da upoštevate varnostna opozorila!

Pred uporabo natančno preberite to navodilo. Na ta način si boste olajšali strokovno rokovanje, odpravili nejasnosti in preprečili morebitne poškodbe.

Upoštevajte opozorila in varnostne napotke. Neupoštevanje opozoril lahko privede do resnih poškodb.

Zaradi nenehnega razvoja naših proizvodov lahko

slike in vsebina nekoliko odstopajo od resničnega stanja izdelka. O morebitnih napakah nas prosim obvestite.

Pridržujemo si pravico do tehničnih sprememb.

Avtorske pravice

© 2018

Ta dokument je avtorsko zaščiten. Pridržujemo si vse pravice, ki iz tega izhajajo. Ponatis, prevod in jemanje slikovnega materiala ni dovoljeno in se sodno preganja.

Kraj sodne pristojnosti je deželno sodišče v Linzu ali pristojno sodišče za 4707 Schlüsslberg.

Stroj uporabljajte samo v tehnično brezhibnem stanju in v skladu z namenom uporabe. Pri tem upoštevajte varnostna opozorila in označbe za nevarnost! Motnje, ki lahko negativno vplivajo na varnost, dajte takoj odstraniti.

Na splošno je prepovedano menjati ali onemogočati tehnično opremo na stroju, ki skrbi za varnost!

Stroj je namenjen izključno za naslednje dejavnosti:

Poravnavanje in debelinsko skobljanje lesa ob upoštevanju maksimalnega odvzema (2 mm) in dimenzij, ki so navedene v tehničnih podatkih.

Za uporabo v kakršnekoli druge namene in za materialno škodo ali poškodbe, ki lahko zaradi tega nastanejo, ZIPPER-MASCHINEN ne prevzema nobene odgovornosti ali garancije.

OPOZORIL O

• Uporabljajte samo planer noži, ki so primerni za stroj!
• nikoli ne uporabljajte okvarjenega planer noži!
• Nikoli ne uporabljajte stroja brez montirane zaščitne opreme ali će je zaščitna oprema poškodovana

ZELO VELIKA NEVARNOST POŠKODB!

Pogoji dela

Stroj je namenjen za obratovanje v naslednjih pogojih:

Vlažnost

maks. 70%

Temperatura

od +5°C do +40°C

Stroj ni namenjen za obratovanje v pogojih, kjer je prisotna nevarnost eksplozije.

Nedopustna uporaba

• Obratovanje stroja v pogojih, ki so izven okvirov, navedenih v tem navodilu, ni dovoljeno.
• Obratovanje stroja brez predvidenih zaščitnih naprav ni dovoljeno.
• Prepovedana je demontaža ali izključevanje zaščitnih naprav.
• Ni dovoljeno delo stroja z materiali, ki niso izrecno navedeni v tem priročniku.
• Ni dovoljena uporaba orodij, ki niso primerna za delo s strojem.
• Eventualne spremembe v konstrukciji stroja niso dovoljene.
• Prepovedano je delo stroja na način oz. z namenom, ki 100% ne ustreza napotkom v tem navodilu za uporabo.
• Stroja nikoli ne puščajte brez nadzora, zlasti pa ne, če so v bližini otroci!

35.2 Varnostni napotki

Opozorilne table in/ali nalepke na stroju, ki so nečitljive ali so bile odstranjene, je potrebno takoj zamenjati!

Lokalni zakoni in odredbe lahko predpisujejo najnižjo dovoljeno starost rokovalca in na ta način omejijo uporabo tega stroja!

Da bi se izognili napakam pri delu, poškodbam in ogrožanju zdravja, je OBVEZNO upoštevanje naslednjih napotkov:

• Področje dela in tla okrog stroja vzdržujte čisto in brez ostankov olja, masti in materiala!
• Poskrbite za zadostno razsvetljavo na področju dela stroja!
• Delajte v dobro prezračenih prostorih!
• Ne preobremenite stroja!
• Pri delu s strojem vedno pazite na stabilnost.
  • Roke med delom vedno imejte dovolj daleč od vrtalne glave
• Ob utrujenosti, izgubi koncentracije ali pod vplivom zdravil, alkohola ali mamil, je delo s strojem prepovedano!

• S strojem lahko rokuje le ena oseba
• S strojem lahko rokuje le strokovno usposobljeno osebje.
• Nepooblaščenim osebam, zlasti otrokom in neusposobljenim osebam zadrževanje v delovnem območju stroja ni dovoljeno!
• Pazite da v nevarnem področju (minimalna oddaljenost: 2m) ni drugih ljudi
• Ko delate s strojem, ne nosite ohlapnega nakita, ohlapnih oblačil, kravat ali spuščenih dolgih las.
• Ohlapni predmeti se lahko zapletejo v vrtalno glavo in povzročijo težke poškodbe!
• Pri delu poleg stroja in na stroju nosite ustrezno zaščitno opremo (zaščitna očala, zaščitne rokavice, zaščita za ušesa in maska za prah).
• Stroj med obratovanjem nikoli ne sme biti brez nadzora! Preden zapustite področje dela, izključite stroj in počakajte, da se zaustavi!
• Pred vzdrževalnimi ali nastavitvenimi deli izključite električno napajanje!
• Poskrbite, da je stroj izklopljen, preden ga priključite na električno omrežje
• Stroja nikoli ne uporabljajte, če je stikalo pokvarjeno
• Uporabljajte samo nespremenjene vtiče, ki ustrezajo vtičnici (brez adapterja pri strojih, zaščitenih z zaščitno ozemljitvijo)
• Vsakič, ko delate s strojem na električni pogon, morate biti maksimalno previdni! Obstaja nevarnost električnega udara, požara in vreznin;
• Stroj zaščitite pred vlago (nevarnost kratkega stika!)
• Na prostem delajte samo s podaljšanimi kabli, ki so primerni za delo na prostem
• Električnih orodij in strojev nikoli ne uporabljajte v bližini vnetljivih tekočin in plinov (nevarnost eksplozije!)
• Redno preverjajte poškodbe na priključnih kablih
• Kabla nikoli ne uporabljajte za prenašanje stroja ali za pričvrščevanje obdelovanca
• Kable zaščitite pred vročino, oljem in ostrimi robovi
• Izogibajte se telesnemu stiku z ozemljenimi deli
• Preden vključite stroj, odstranite nastavitvena orodja, vijačne ključe in ključe za zatezne glave
  • Stroj hranite izven dosega otrok

35.3 Druga tveganja

OPOZORILO

Bodite pozorni na to, da so nevarnosti pri vsakem stroju drugačne. Pri izvajanju vseh del (tudi najpreprostejših) je potrebna največja previdnost. Varnost pri delu je odvisna od Vas.

Tudi, če gre za namensko uporabo in se držite vseh varnostnih predpisov, je potrebno upoštevati tudi ostala tveganja in sicer:

• Nevarnost poškodb rok in prstov med obratovanjem.
• Nevarnost poškodb na ostrih robovih elementov, ki jih obdelujete, zlasti će element, ki ga obdelujete, ni pričvrščen z ustreznim orodjem/napravo.
• Nevarnost poškodb: lasje in ohlapna obleka itd. se lahko zapletejo! Nevarnost težkih poškodb! Obvezno upoštevajte varnostne predpise o delovni obleki.
• Nevarnost poškodb zaradi stika z elementi, ki so pod napetostjo.
• Nevarnost poškodb zaradi emisije prahu pri obdelavi materiala s sredstvi, ki so zdravju škodljiva
• Nevarnost, da se na ostrih robovih močno porežete
• Nevarnost poškodb za oko, ker lahko deli obdelovanca priletijo delavcu v oko, tudi će nosi zaščitna očala.
• Okvare zdravja, ki jih povzročijo vibracije, ki se prenašajo na roke in pesti, če se stroj uporablja dlje časa ali će ni redno servisiran in vzdrževan

Tovrstna tveganja je mogoče zmanjšati na minimum ob upoštevanju vseh varnostnih predpisov ter će je stroj redno vzdrževan in servisiran, će se ga namensko uporablja in će dela z njim strokovno usposobljeno osebje.

Kljub vsej varnostni opremi pa sta Vaš zdrav razum i Vaša ustrezna tehnična kvalifikacija/izobraženost za rokovanje s strojem še vedno najpomembnejše zagotovilo za varnost!

36 MONTAŽA

36.1 Montaža in nastavitve

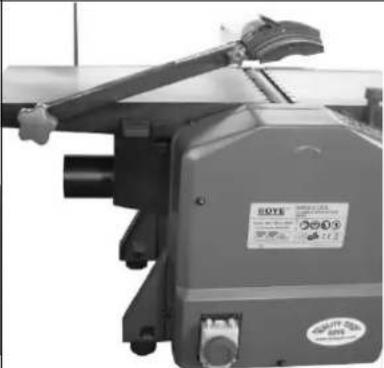

Paralelno vodilo

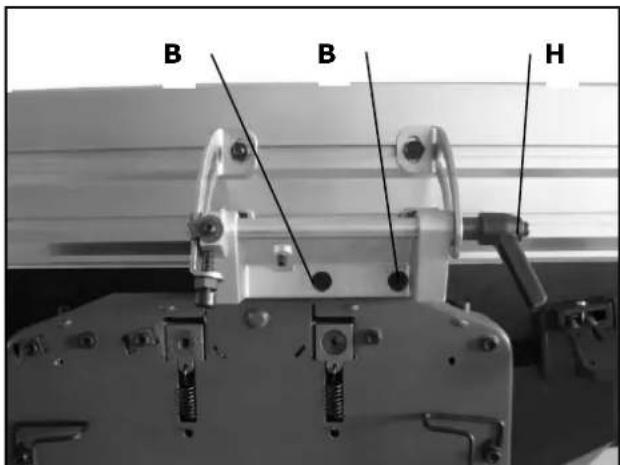

Paralelno vodilo pritrdite z notranjimi šestrobnimi vijaki (B) na zadnji strani stroja. Ko odvijte fiksirni vzvod (H), lahko nagnete paralelno vodilo.

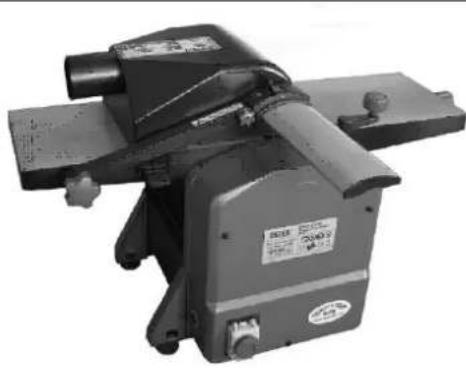

Odsesovalna kapa	PORAVNAVANJE	DEBELINJENJE

Odsesovalna kapa ima 2 sponi, s katerima se pripne na mizo. Pri poravnavanju namestite odsesovalno kapo pod mizo, tako da se ostružki odsesavajo od spodaj. Pri debelinjenju najprej odstranite pokrov skobeljne gredi, postavite odsesovalno kapo na skobeljno gred in jo fiksirajte s sponami v za to predvidene reže v mizi.

POZOR!

Za čistejši delovni prostor se vsekakor priporoča priključitev odsesovalne naprave na stroj ZI-HB204.

V zaprtih prostorih je priključitev odsesovalne naprave obvezna.

Fiksiranje stroja

Pritrdite stroj na stabilno podlago, npr. na delavniško mizo. Za dobre delovne rezultate je potrebno stroj fiksirati, da preprečimo nepotrebne vibracije in premikanje stroja med obratovanjem. Če stroj uporabljate za montažo pohištva ali podobno, morate poskrbeti za ustrezno prilagojeno in stabilno podlago.

37 OBRATOVANJE

Stroj lahko obratuje samo v brezhibnem stanju. Pred vsako uporabo je potrebno stroj vizualno pregledati. Varnostne naprave, električne vodnike in upravljalne elemente je potrebno zelo podrobno pregledati. Preverite vse vijačne spoje, če so poškodovani in dobro pritrjeni.

37.1 Obratovalni napotki

OPOZORILO

Vsa predelovalna dela opravljajte le, ko je stroj izključen iz električnega omrežja!

37.2 Poravnavanje

Priključite odsesovalno kapo:

V ta namen spustite debelilno mizo B v najnižji položaj. Sedaj povlecite plastični sponi odsesovalne kape C navzven. Zatem pozicionirajte odsesovalno kapo in potisnite sponi C v za to predvideni reži A izhodne mize za poravnavanje.

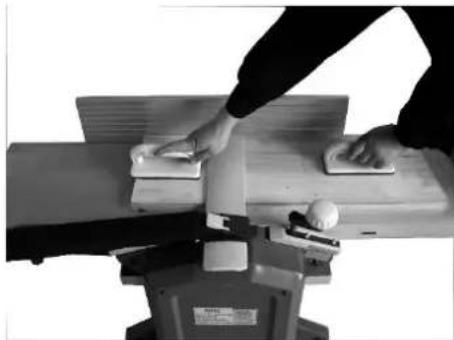

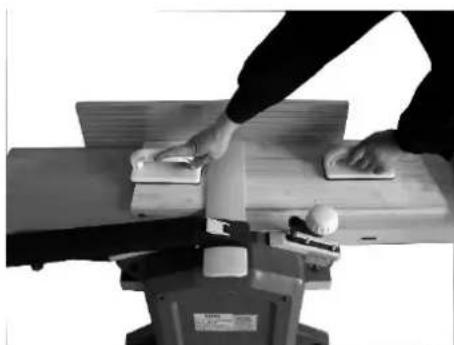

Poravnavanje tankih obdelovancev

Pri tankih obdelovancih pokrov skobeljne gredi v celoti pokriva skobeljno gred.

Obdelovanec pomikajte naprej s pomočjo potiskal.

Stojte v trdnem in stabilnem položaju ter potiskajte obdelovanec

preko skobeljne gredi. Nikoli ne stojte tik pred skobeljno gredjo ali za njo. To velja na splošno.

Person using a workbench on a machine, no visible text or symbols

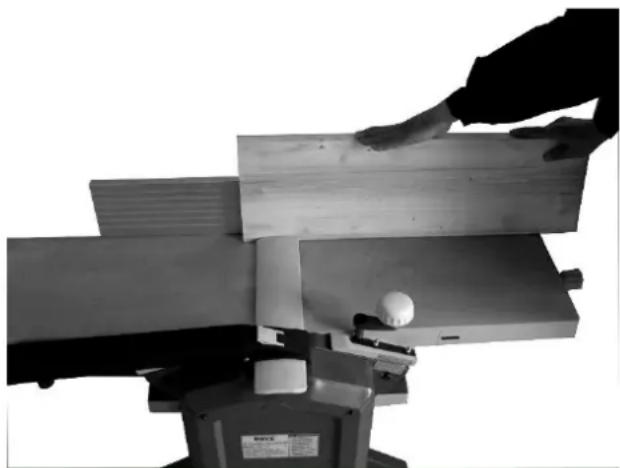

Poravnavanje ozkih obdelovancev in robov desk

Pokrov skobeljne gredi namestite tako, da je ostane nepokrit samo tisti del skobeljne gredi, ki je potreben za poravnavanje. Paralelno vodilo nastavite tako, da bo pod kotom 90°. Nastavite odvzem. Obdelovanec pomikate tako, kot prikazuje slika. Desna roka je na zgornjem in zadnjem robu obdelovanca, z levo roko pa obdelovanec potiskate naprej.

To navodilo ni nadomestilo za strokovno usposobljenost za delo s skobeljnimi stroji.

37.3 Debelinsko skobljanje

Priključite odsesovalno kapo:

Dvignite pokrov skobeljne gredi in pozicionirajte odsesovalno kapo preko skobeljne gredi na mizi za poravnavanje tako, da bosta pritrdilni sponi usklajeni z režama na izhodni mizi za poravnavanje.

Potisnite sponi v reži, da fiksirate odsesovalno kapo.

Pazite, da bo odsesovalna kapa izravnana z mizo.

• Nastavite želeno maksimalno višino z naravnalno ročico. 1 poln obrat pomeni 3mm razlike v višini.
• Pri nastavitvi maksimalne višine upoštevajte maksimalni odvzem 1,5mm.
• Ves čas pazite na to, da bo trenje debelinske mize minimalno s pomočjo specialnih maziv za skobljanje.
• Obdelovance, ki so obtičali v stroju, lahko odstranite samo POTEM, ko ste stroj izklopili in ga izključili iz električnega omrežja.
• Prekratkih obdelovancev ne smete obdelovati.
• Če je obdelovanec obtičal, NIKOLI z roko ne segajte v delovno območje stroja, če ta obratuje. Stroj pred tem obvezno izklopite in ga izključite iz električnega omrežja.

POZOR!

Ne glede na to, ali gre za poravnavanje ali debelinsko skobljanje, vedno montirajte odsesovalno kapo in trdno vtisnite stranske zatiče na odsesovalni kapi (pritisnite na varnostno stikalo!)!

38 VZDRŽEVANJE

POZOR!

Pred vzdrževalnimi deli izključite stroj in izvlecite omrežni vtič! Tako preprečite nastanek materialne škode in težkih poškodb zaradi nehotenega vklopa stroja!

Stroj ne zahteva veliko vzdrževanja in ima malo delov, ki potrebujejo vzdrževanje.

Motnje in okvare, ki lahko zmanjšajo varnost stroja, dajte takoj odstraniti.

OPOM BA

Samo oprema, ki je redno vzdrževana in dobro negovana, je lahko zadovoljiv pripomoček. Nezadostna vzdrževanje in nega lahko privedeta do nepredvidenih nesreč in poškodb.

Popravila, ki zahtevajo posebna strokovna znanja, se lahko izvajajo samo v pooblaščenih servisnih centrih.

Nestrokovne intervencije lahko poškodujejo opremo ali ogrozijo Vašo varnost.

Redno preverjajte, če so vsa opozorila in varnostni napotki zraven stroja in če se lahko brez težav preberejo.

Pred začetkom dela vedno preverite, če je delovanje varnostnih naprav brezhibno!

Stroja ne smete skladiščiti v vlažnem prostoru in potrebno ga je zaščititi pred vremenskimi vplivi.

Pred prvo uporabo in nato vsakih 100 delovnih ur je potrebno vse gibljive dele in spoje (po potrebi pred tem z njih s ščetko očistite ostružke in prah) podmazati s tankim slojem olja ali maziva za podmazovanje.

38.1 Plan vzdrževanja in servisiranja

Kontrole z namenom vzdrževanja stroja
Pregled razrahljanih ali izgubljenih vijakov	Dnevno pred začetkom uporabe
Pregled morebitnih poškodb posameznih delov stroja	Dnevno pred začetkom uporabe
Delovanje STIKALA ZA IZKLOP V SILI	Dnevno pred začetkom uporabe
Stanje skobeljnih nožev	Dnevno pred začetkom uporabe
Čiščenje stroja	Dnevno po uporabi

Za čiščenje stroja uporabljajte samo čistilna sredstva, ki ščitijo površino stroja pred korozijo.

38.2 Po prvih 10 urah obratovanja

Namažite vse spojne dele, kolesca, valje, kontakte itd.

38.3 Menjava noža

• Odmontirajte pokrov skobeljne gredi.
• Skobeljno gred previdno obračajte, da pridete do noža v reži.
• Odvijte fiksirne vijake, da ločite nož od držala.
• Odstranite fiksirne vijake, nož in držalo noža.
• Odstranite vse obloge s skobeljne gredi in z držala za nož.
• Namestite nov nož v držalo in ga znova vstavite v režo.

- Fiksimajte nož s fiksirnimi vijaki, tako, da ko se nož nahaja v najvišjem položaju, mora biti višina rezila noža enaka višini odvzemne mize.

38.4 Skladiščenje

Stroja nikoli ne skladiščite na prostem!

Skladiščenje stroja je dovoljeno izključno pri temperaturah med +5° in +40° Celzija, pri čemer pri +40° Celzija vlažnost zraka ne sme presegati 60%. Stroj skladiščite na suhem in čistem mestu.

38.5 Čiščenje

Po vsaki uporabi je potrebno temeljito očistiti stroj in vse njegove dele.

Po vsaki uporabi očistite stroj in redno odstranjujte z njega ostružke in prah od vrtanja.

OPOMBA

Uporaba topil, agresivnih kemikalij ali abrazivnih sredstev povzroči poškodb stroja.

Zato: pri čiščenju uporabljajte samo vodo in po potrebi blago čistilno sredstvo!

Nezaščitene površine stroja zaščitite pred korozijo z običajnimi protikorozijskimi sredstvi.

38.6 Odstranjevanje

Stroja ne odlagajte v običajni zabojnik za odpadke. Za informacije o razpoložljivih možnostih odstranitve kontaktirajte vaše lokalne oblasti. Če pri vašem specializiranem trgovcu kupite nov stroj ali ekvivalenten proizvod, je trgovec dolžan strokovno odstraniti vašo staro opremo.

39 ODPRAVLJANJE NAPAK

Popravila in servisiranje lahko izvaja samo usposobljeno osebje, ki razpolaga z ustrezno strokovnostjo in izkušnjami.

Napaka	Možen vzrok	Odprava napake
otor se ne zažene	tikalo za vklop in klop ni vklopljeno.	Preglejte stikalo za vklop in izklop in reverite, će je v položaju VKLOP.
	odaljševalni kabel je pškodovan	Izklopite stroj in preverite kabel z drugim rojem.
	eustrezno električno apajanje (napetost, ekvenca).	Prilagodite električno napajanje zahtevam ede obratovalne napetosti, ki je navedena v hničnih podatkih.
	tikalo za vklop in klop je pokvarjeno.	Stikalo za vklop in izklop naj pregleda ektričar. Če je poškodovano, naj ga zamenja.
ovratni udarec odelovanca	astavitev odvzema je revisoka	Zmanjšajte nastavitev odvzema
	lesu so grče ali tujki	Les pred obdelavo preglejte
abo oziroma eenakomerno odelane površine	opi, pokvarjeni ali epravilno montirani pži	Nabrusite nože Zamenjajte nože Nože ponovno montirajte

40 PREDGOVOR (HR)

Poštovani korisniče!

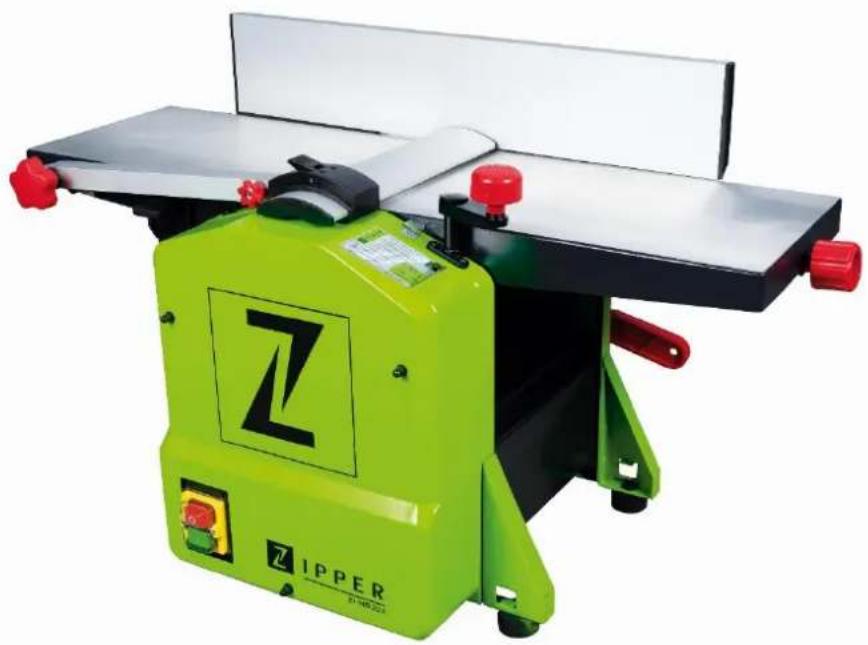

Ova uputa za uporabu sadrži informacije i važne upute za stavljanje u pogon i rukovanje ZIPPER blanjalicom ZI-HB204.

Ravnanje uskih obradaka i rubova daska

Poklopac vratila blanjalice postavite tako da slobodan ostane samo dio vratila blan-jalice koji je potreban za ravnanje. Parale-Ini graničnik postavite na 90°, namjestite dubinu reza, pomicanje prema naprijed kao što je prikazano na slici desnom rukom za gornji rub dok lijeva ruka koja vodi leži na obratku.

Rezervni deli firme ZIPPER so med seboj idealno usklajeni. Optimalna usklajenost delov skrajša čas vgradnje in podaljša življenjsko dobo stroja.

OP OMBA

Z vgradnjo neoriginalnih rezervnih delov garancija preneha veljati!

Zato: ob zamenjavi komponent / delov uporabljajte samo originalne rezervne dele.

Pri naročanju rezervnih delov uporabite servisni obrazec, ki ga lahko najdete na koncu tega navodila. Vedno navedite tip stroja, številko rezervnega dela in naziv. Da bi preprečili nesporazume, Vam priporočamo, da priložite naročilu rezervnega dela kopijo načrta rezervnega dela, na katerem so jasno označeni potrebni rezervni deli.

Naslov za naročanje poiščite v servisnih informacijah v uvodu te dokumentacije.

Firma ZIPPER Maschinen daje 2-letno garancijo na mehanske in električne sestavne dele za neprofesionalno uporabo. Za profesionalno uporabo daje 1-letno garancijo, ki začne teči od dneva nakupa s strani končnega uporabnika/kupca. Če se v tem obdobju pokažejo na stroju napake, ki se ne nanašajo na primere, ki so navedeni v točki 3, bo firma Zipper po lastni presoji popravila ali zamenjala stroj.

2.) Obvestilo:

Da bi lahko preverili upravičenost reklamacije, mora kupec kontaktirati svojega trgovca, ki nato pisno obvesti firmo Zipper o napaki na stroju. Če je garancijski zahtevek upravičen, bo firma Zipper prevzela stroj pri trgovcu. Brez predhodnega dogovora s firmo Zipper, povratna pošiljka ne bo prevzeta.

3.) Določbe:

a) Reklamacijski zahtevki se sprejmejo le pod pogojem, da je stroju priložena kopija originalnega računa ali blagajniškega potrdila o nakupu s strani trgovskega partnerja firme Zipper. Stroj, ki se reklamira, mora biti prevzet v kompletu z vsemi pripadajočimi deli. V nasprotnem primeru pravica do reklamacije ugasne.
b) Reklamacija ne zajema brezplačne kontrole, vzdrževanja, inšpekcije ali servisiranja stroja. Okvare, ki so nastale zaradi nestrokovne uporabe s strani končnega uporabnika ali njegovega trgovca, prav tako ne bodo priznane kot reklamacija. Tako se na primer kot reklamacija ne upoštevajo poškodbe, ki so posledica uporabe neustreznega goriva, poškodb zaradi zamrzovanja v rezervoarjih za vodo ali goriva, ki čez zimo ostane v rezervoarju za bencin.
c) Izključene so okvare delov, ki se hitro obrabijo, kot so: oglene ščetke, prestrezne vreče, noži, valji, rezilne plošče, rezilne naprave, vodila, spojnice, tesnila, tekalna kolesa, žagini listi, cepilni križi, cepilni klini, podaljški klinov za cepljenje, hidravlična olja, oljni, zračni in bencinski filtri, verige, svečke, drsni bloki itd.
d) Izključene so okvare na stroju, ki jih povzročijo: nestrokovna uporaba, nepravilna uporaba, ki ni v skladu z običajnim namenom uporabe stroja, neupoštevanje navodil za uporabo in vzdrževanje, višja sila, popravila ali tehnične spremembe, ki so bile opravljene v nepooblaščenih delavnicah ali s strani kupca samega, uporaba neoriginalnih nadomestnih delov in neoriginalnih delov pribora, ki niso proizvedeni s strani firme Zipper.
e) Po pregledu reklamacijskega zahtevka s strani usposobljenega osebja firme Zipper za nastale stroške (prevozni stroški) in izdatke v primeru neupravičenih reklamacij, firma Zipper izstavi račun stranki ali trgovcu.
f) Stroji po poteku reklamacijskega roka: popravilo se opravi samo na osnovi predplačila ali računa trgovca na osnovi predračuna stroškov (vklj. prevozni stroški) firme Zipper.
g) Reklamacijski zahtevki se odobrijo samo strankam trgovca firme Zipper, ki je izdelek kupil direktno od firme Zipper. V primeru večkratne prodaje stroja, pravice iz garancije niso prenosljive.

4.) Zahtevki za nadomestilo škode in druga jamstva:

Firma Zipper za blagovno vrednost stroja v vseh primerih jamči le omejeno. Zahtevki za nadomestilo škode zaradi slabe učinkovitosti, napak, posledične škode ali izpada zaslužka, ki so posledica okvare, nastale v garancijskem roku, se ne priznajo. Firma Zipper vztraja na zakonski pravici do naknadnega popravila stroja.

55 JAMSTVO (HR)

1.) Jamstvo:
