Tip izdelka	Visokotlačni čistilnik
Znamka	Kärcher
Model	K 7 Power Control
Napajalna napetost	230 V ~ 50 Hz
Moč	3,0 kW
Stopnja zaščite	IPX5
Zaščitni razred	I
Priporočena varovalka	16 A (počasna)
Delovni tlak	15 MPa
Maksimalni tlak	18 MPa
Pretok vode	9,2 l/min
Maksimalni pretok	10 l/min
Pretok detergenta	0,3 l/min
Maks. temperatura dovodne vode	60 °C
Maks. sesalna višina	0,5 m
Mere (D × Š × V)	458 × 330 × 666 mm
Obratovalna teža	19,1 kg
Raven zvočnega tlaka	80 dB(A)
Raven zvočne moči	96 dB(A)
Funkcija Auto-Stop	Da
Toplotna zaščita motorja	Da
Sistem detergenta	Plug 'n' Clean
Priložene šobe	Vario Power + Rotabuse

Pogosto zastavljena vprašanja - K 7 Power Control Kärcher

Kako uporabljati detergent s K 7 Power Control?

Za uporabo detergenta odstranite pokrov stekleničke Plug 'n' Clean in jo obrnjeno na glavo potisnite v predviden priključek. Uporabite šobo Vario Power in jo obrnite na položaj MIX. Poškropite detergent na suho površino, pustite delovati, ne da bi se posušila, nato sperite z visokotlačnim curkom.

Kaj storiti, če naprava ne vzpostavi tlaka?

Najprej preverite, ali je vodna pipa popolnoma odprta in ali je dovodni pretok zadosten (min. 12 l/min). Očistite sito v priključku za dovod vode. Odzračite napravo tako, da deluje brez šobe največ 2 minuti. Če težava ne izgine, preverite šobo: očistite jo z buciko.

Kako odzračiti napravo?

Vklopite napravo, ne da bi priključili šobo. Pritisnite ročico pištole in počakajte, dokler voda ne teče brez mehurčkov (največ 2 minuti). Spustite ročico in jo zaklenite. V načinu sesanja upoštevajte največjo sesalno višino 0,5 m.

Kako očistiti filter za dovod vode?

Izvlecite vtikač in odstranite spojko priključka za dovod vode. S ploščatimi kleščami izvlecite sito. Očistite ga s tekočo vodo in ga vstavite nazaj. Preden ga vrnete na mesto, preverite, da ni poškodovan.

Kateri so pomembni varnostni ukrepi?

Nikoli ne usmerjajte visokotlačnega curka proti osebam, živalim, električni opremi pod napetostjo ali napravi sami. Med odmori uporabite zaklep pištole. Pred kakršnim koli vzdrževanjem vedno izvlecite omrežni vtikač. Za pobarvane površine vzdržujte razdaljo vsaj 30 cm.

Kako shraniti napravo za zimo?

Napravo popolnoma izpraznite: zaprite dovod vode, odklopite cev s pištole, napravo vklopite za 1 minuto, da odteče preostala voda, nato jo izklopite. Napravo in dodatno opremo shranite v prostoru, zaščitenem pred zmrzaljo.

Katere vrste šob so priložene?

K 7 Power Control je opremljen z dvema šobama: šoba Vario Power za običajna opravila (nastavljiv tlak) in šoba Rotabuse za trdovratno umazanijo (rotacijski curek).

Kako prevažati napravo?

Za ročni transport uporabite transportne ročaje. Za vlečenje izvlecite teleskopski ročaj do zaskoka. Pred transportom v ležečem položaju odstranite stekleničko detergenta in jo zaprite. Poskrbite, da naprava v vozilu ne zdrsne.

Naprava se ne zažene, kaj storiti?

Preverite, ali je vtikač vtičnica in ali napetost ustreza podatkom na tipski ploščici. Če je motor preobremenjen (vključena toplotna zaščita), izklopite napravo, pustite, da se ohladi 1 uro, nato poskusite znova. Če težava ne izgine, se obrnite na servis.

Kje najti nadomestne dele?

Uporabljajte izključno originalno dodatno opremo in nadomestne dele Kärcher. Zagotavljajo varno delovanje. Za reference obiščite spletno stran www.kaercher.com ali se obrnite na pooblaščenega prodajalca.

NAVODILA ZA UPORABO K 7 Power Control Kärcher

Splošna navodila	80
Zaščita okolja	81
Namenska uporaba	81
Pribor in nadomestni deli	81
Obseg dobave	81
Opis naprave	81
Varnostne naprave	81
Simboli na napravi	81
Montaža	81
Zagon	82
Obratovanje	82
Transport	83
Skladiščenje	83
Nega in vzdrževanje	83
Pomoč pri motnjah	83
Garancija	84
Tehnični podatki	84
Izjava EU o skladnosti	84

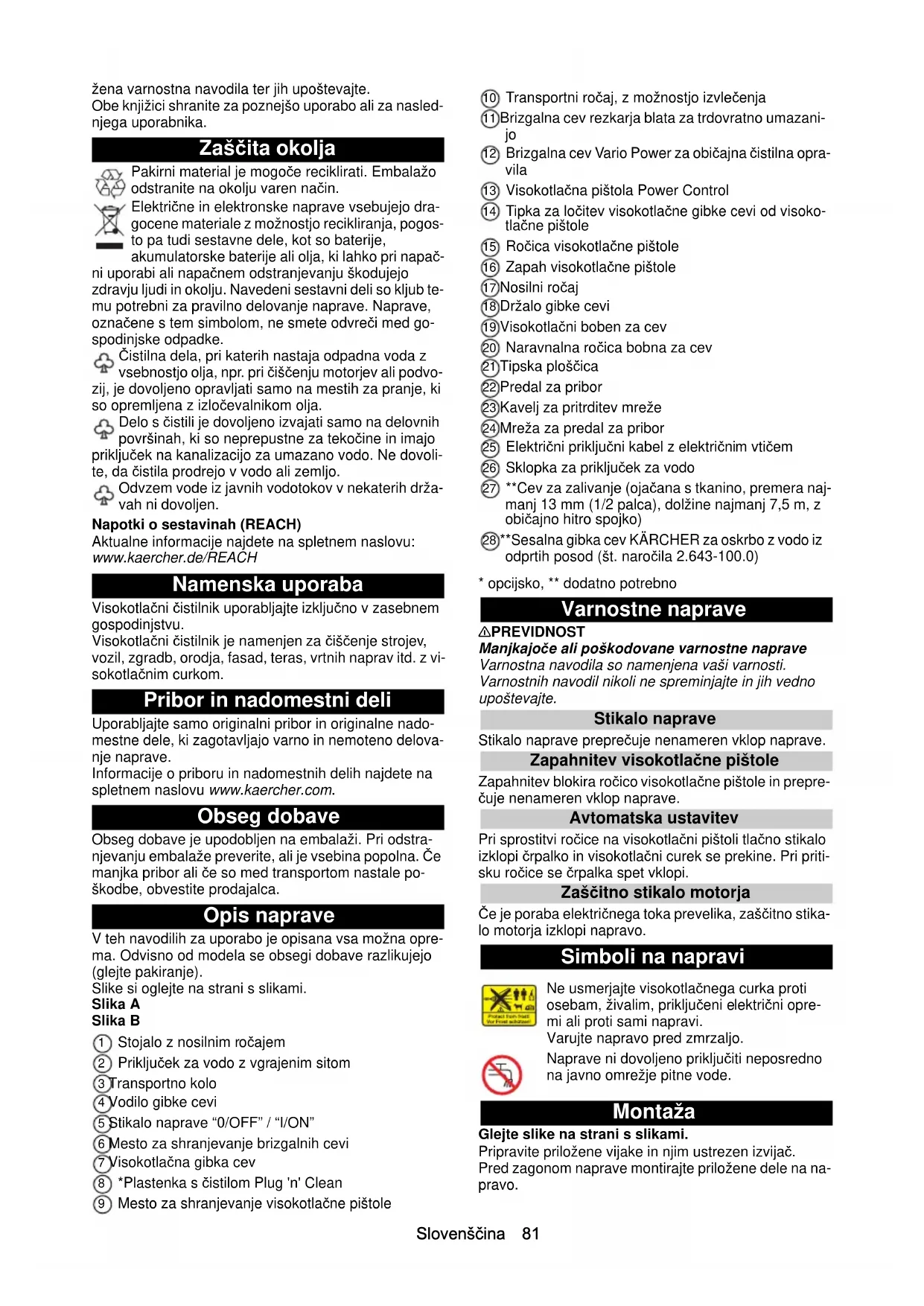

Splošna navodila

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in prilo-

žena varnostna navodila ter jih upoštevajte.

Obe knjižici shranite za poznejšo uporabo ali za naslednjega uporabnika.

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napačni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Čistilna dela, pri katerih nastaja odpadna voda z vsebnostjo olja, npr. pri čiščenju motorjev ali podvo- ne dovoljeno opravljati samo na mestih za pranje, ki opremljena z izločevalnikom olja.

Delo s čistili je dovoljeno izvajati samo na delovnih površinah, ki so neprepustne za tekočine in imajo juček na kanalizacijo za umazano vodo. Ne dovoliđa čistila prodrejo v vodo ali zemljo.

Odvzem vode iz javnih vodotokov v nekaterih državah ni dovoljen.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu: www.kaercher.de/REACH

Namenska uporaba

Visokotlačni čistilnik uporabljajte izključno v zasebnem gospodinjstvu.

Visokotlačni čistilnik je namenjen za čiščenje strojev, vozil, zgradb, orodja, fasad, teras, vrtnih naprav itd. z visokotlačnim curkom.

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstra-njevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali će so med transportom nastale po-škodbe, obvestite prodajalca.

Opis naprave

V teh navodilih za uporabo je opisana vsa možna oprema. Odvisno od modela se obsegi dobave razlikujejo (glejte pakiranje).

Slike si oglejte na strani s slikami.

Slika A

Slika B

① Stojalo z nosilnim ročajem
② Priključek za vodo z vgrajenim sitom
③ Transportno kolo
④ Vodilo gibke cevi
⑤ Stikalo naprave "0/OFF" / "I/ON"
⑥ Mesto za shranjevanje brizgalnih cevi
⑦ Visokotlačna gibka cev
⑧ *Plastenka s čistilom Plug 'n' Clean
⑨ Mesto za shranjevanje visokotlačne pištole

⑩ Transportni ročaj, z možnostjo izvlečenja
⑪Brizgalna cev rezkarja blata za trdovratno umazani- jo
⑫ Brizgalna cev Vario Power za običajna čistilna opravila
⑬ Visokotlačna pištola Power Control
⑭ Tipka za ločitev visokotlačne gibke cevi od visokotlačne pištole
⑮ Ročica visokotlačne pištole
⑯ Zapah visokotlačne pištole
⑰Nosilni ročaj
18 Držalo gibke cevi
⑲19 Visokotlačni boben za cev
20 Naravnalna ročica bobna za cev
21 Tipska ploščica
22 Predal za pribor
23 Kavelj za pritrditev mreže
24 Mreža za predal za pribor
25 Električni priključni kabel z električnim vtičem
26 Sklopka za priključek za vodo
27 **Cev za zalivanje (ojačana s tkanino, premera najmanj 13 mm (1/2 palca), dolžine najmanj 7,5 m, z običajno hitro spojko)
28**Sesalna gibka cev KÄRCHER za oskrbo z vodo iz odprtih posod (št. naročila 2.643-100.0)

* opcijsko, ** dodatno potrebno

Varnostne naprave

PREVIDNOST

Manjkajoče ali poškodovane varnostne naprave

Varnostna navodila so namenjena vaši varnosti.

Varnostnih navodil nikoli ne spreminjajte in jih vedno upoštevajte.

Stikalo naprave

Stikalo naprave preprečuje nenameren vklop naprave.

Zapahnitev visokotlačne pištole

Zapahnitev blokira ročico visokotlačne pištole in preprečuje nenameren vklop naprave.

Avtomatska ustavitev

Pri sprostitvi ročice na visokotlačni pištoli tlačno stikalo izklopi črpalko in visokotlačni curek se prekine. Pri priti-sku ročice se črpalka spet vklopi.

Zaščitno stikalo motorja

Če je poraba električnega toka prevelika, zaščitno stikalo motorja izklopi napravo.

Simboli na napravi

Ne usmerjajte visokotlačnega curka proti osebam, živalim, priključeni električni opremi ali proti sami napravi.

Varujte napravo pred zmrzaljo.

1. Mrežo za pribor vpnite na kavlje. Slika C

Skozi vodilo gibke cevi potisnite visokotlačno gibko cev

1. Visokotlačno gibko cev od zadaj vstavite v vodilo gibke cevi. Slika D

Poskrbite, da največja dovoljena omrežna impedance na električnem priključku (glejte poglavje Tehnični podatki) ni prekoračena.

Pri nejasnostih glede obstoječe omrežne impedance na vašem priključku stopite v stik z upraviteljem električnega omrežja.

1. Napravo postavite na ravno površino.
2. Pri napravah z bobnom za cev: Celotno visokotlačno gibko cev odvijte z bobna za cev.
3. Pri napravah brez bobna za cev: V celoti odvijte visokotlačno gibko cev in sprostite vse zanke.
4. Visokotlačno gibko cev v celoti povlecite naprej skozi vodilo gibke cevi.
5. Visokotlačno gibko cev vstavite v visokotlačno pišto-lo, da se slišno zaskoči.

Napotek

Pazite na pravilno naravnanost nastavka. Slika F

1. Preverite zanesljivost povezave tako, da povlečete visokotlačno gibko cev.

2. Vtaknite električni vtič v vtičnico.

Oskrba z vodo

O priključnih vrednostih glejte tipsko ploščico ali poglavje Tehnični podatki.

Upoštevajte predpise podjetja za dobavo vode.

POZOR

Poškodovanje zaradi onesnažene vode

Onesnažena voda lahko poškoduje črpalko in pribor. Za zaščito KÄRCHER priporoča uporabo filtra za vodo KÄRCHER (posebni pribor, številka za naročilo 4.730-059).

Priključitev na vodovod

POZOR

Cevna sklopka s funkcijo aquastop na priključku za vodo na napravi

Poškodovanje črpalke

Na priključku za vodo na napravi nikoli ne uporabljajte cevne sklopke s funkcijo aquastop.

Na vodovodni pipi lahko uporabite sklopko za funkcijo aquastop.

1. Nataknite cev za zalivanje na sklopko priključka za vodo.

2. Priključite cev za zalivanje na vodovodno omrežje.

3. Povsem odprite vodovodno pipo. Slika G

Sesanje vode iz odprtih posod

Ta visokotlačni čistilnik je s sesalno cevjo KÄRCHER s protipovratnim ventilom (posebni dodatek, številka za naročilo 2.643-100) primeren za sesanje površinske vode npr. iz soda za deževnico ali iz ribnika (o največji višini sesanja glejte poglavje Tehnični podatki).

Pri sesanju sklopka za priključek za vodo ni potrebna.

1. Sesalno gibko cev napolnite z vodo.

2. Sesalno gibko cev privijte na priključek za vodo na napravi in jo spustite v vodni vir (npr. sod za deževnico).

Odzračevanje naprave

1. Vklopite napravo, "I/ON".
2. Sprostite ročico na visokotlačni pištoli.
3. Pritisnite ročico na visokotlačni pištoli. Naprava se vklopi.
4. Pustite napravo teči največ 2 minuti, da iz visokotlačne pištole začne izstopati voda brez mehurčkov.
5. Spustite ročico visokotlačne pištole.
6. Zapahnite ročico visokotlačne pištole.

Obratovanje

POZOR

Suhi tek črpalke

Poškodovanje naprave

Če naprava v 2 minutah ne vzpostavi tlaka, jo izklopite in se ravnajte po navodilih v poglavju Pomoč pri motnjah.

Obratovanje z visokim tlakom

POZOR

Poškodovanje lakiranih ali občutljivih površin

Zaradi majhne razdalje curka ali izbire neprimerne brizgalne cevi lahko pride do poškodovanja površin.

Pri čiščenju lakiranih površin ohranjajte razdaljo curka najmanj 30 cm.

Ne čistite avtomobilskih pnevmatik, lakiranih in občutljivih površin, npr. lesa, z rezkarjem blata.

1. Vtaknite brizgalno cev v visokotlačno pištolo in jo pritrdite z zasukom za 90°.

Slika H

1. Vklopite napravo ("I/ON").
2. Sprostite ročico na visokotlačni pištoli.
3. Pritisnite ročico na visokotlačni pištoli. Naprava se vklopi.
4. Obračajte brizgalno cev Vario Power, dokler se na prikazu tlaka ne prikaže zahtevani nivo tlaka.

Obratovanje s čistilom

⚠NEVARNOST

Neupoštevanje varnostnega lista

Hudo poškodovanje zdravja zaradi nestrokovne uporabe čistila

Upoštevajte varnostni list, ki je priložen čistilu, zlasti na- potke za uporabo osebne zaščitne opreme.

Napotek

Čistilo je mogoče dodajati samo pri nizkem tlaku.

Napotek

Za obratovanje naprave s čistilom potrebujete plastenko s čistilom Plug 'n' Clean. Čistila KÄRCHER lahko že pripravljena za uporabo kupite v plastenki s čistilom Plug 'n' Clean.

1. Odstranite pokrov s plastenke za čistilo Plug 'n' Cle-an.

2. Plastenko za čistilo z odprtino navzdol potisnite v priključek za čistilo Plug 'n' Clean. Slika I

3. Uporabite brizgalno cev Vario Power.

4. Obrnite brizgalno cev v smeri "MIX", dokler se na visokotlačni pištoli ne prikaže "MIX". Med obratovanjem se raztopina čistila dodaja vodnemu curku.

Priporočena metoda čiščenja

1. Čistilo varčno popršite po suhi površini in pustite, da učinkuje (naj se ne posuši).
2. Odstranjeno umazanijo sperite z visokotlačnim curkom.

Po obratovanju s čistilom

1. Pred transportom v ležečem položaju izvlecite plastenko s čistilom Plug 'n' Clean iz ležišča in zaprite pokrov.
2. Plastenko detergenta postavite v držalo s pokrovom navzgor.
3. Napravo približno 30 sekund izpirajte s čisto vodo.

Prekinitev obratovanja

1. Spustite ročico visokotlačne pištole. Če spustite ročico, se naprava izklopi. Visok tlak v napravi se ohrani.
2. Zapahnite ročico visokotlačne pištole. Slika J
3. Postavite visokotlačno pištolo z brizgalno cevjo v parkirni položaj.
4. Pred premori med delom, daljšimi od 5 minut, izklo-pite napravo, "0/OFF".

Konec uporabe

PREVIDNOST

Tlak v sistemu

Telesne poškodbe zaradi nenadzorovanega brizganja vode pod visokim tlakom

Ločite visokotlačno gibko cev od visokotlačne pištole ali naprave samo, če v sistemu ni tlaka.

1. Spustite ročico visokotlačne pištole.
2. Zaprite vodovodno pipo.
3. Pritisnite ročico na visokotlačni pištoli za 30 sekund. Tlak, ki je še prisoten v sistemu, se sprosti.
4. Spustite ročico visokotlačne pištole.
5. Zapahnite ročico visokotlačne pištole.
6. Napravo ločite od sistema za oskrbo z vodo.
7. Izklopite napravo, "0/OFF".
8. Izklopite električni vtič iz omrežne vtičnice.

Transport

PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri transportu upoštevajte težo naprave.

Nošnja naprave

1. Dvignite napravo za nosilna ročaja in jo nesite.

Vlečenje naprave

1. Izvlecite transportni ročaj tako, da se slišno zaskoči.
2. Vlecite napravo s prijemom za transportni ročaj.

Transport naprave na vozilu

1. Pred transportom v ležečem položaju izvlecite plastenko s čistilom Plug 'n' Clean iz sprejema in zaprite pokrov.

2. Žavarujte napravo pred zdrsom in prevrnitvijo.

Skladiščenje

PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri skladiščenju upoštevajte težo naprave.

1. Napravo postavite na ravno površino.

2. Ločite brizgalno cev od visokotlačne pištole.

3. Pritisnite tipko za ločitev visokotlačne pištole in ločite visokotlačno gibko cev do visokotlačne pištole.

POZOR

Poškodovanje visokotlačne gibke cevi

Poškodovanje visokotlačne gibke cevi zaradi zasuka v napačno smer

Pri navijanju upoštevajte smer vrtenja bobna za cev.

1. Pri napravah z bobnom za cev: Z ročico obračajte boben za cev v nasprotni smeri urnega kazalca in navijte visokotlačno gibko cev.
2. Pri napravah brez bobna za cev: Visokotlačno gibko cev shranite v napravo.
3. Električni priključni kabel in pribor shranite v napravo. Pred daljšim skladiščenjem upoštevajte dodatna navodila, glejte poglavje Nega in vzdrževanje.

Zaščita pred zamrzovanjem

POZOR

Nevarnost zmrzali

Zmrzal lahko uniči naprave, ki niso popolnoma izpraznjene.

Napravo in pribor popolnoma izpraznite.

Napravo zaščitite pred zmrzaljo.

Izpolnjeni morajo biti naslednji pogoji:

• Naprava je ločena od sistema za oskrbo z vodo.

• Visokotlačna pištola je ločena od visokotlačne gibke cevi.

• Vklopite napravo, "I/ON".

• Počakajte največ 1 minuto, da iz visokotlačne gibke cevi več ne izstopa voda.
• Izklopite napravo.
• Napravo s celotno opremo shranite v prostoru, kjer ni zmrzali.

Nega in vzdrževanje

⚠NEVARNOST

Nevarnost udara elektrike

Telesne poškodbe zaradi dotika delov pod napetostjo Izklopite napravo.

Izvlecite električni vtič.

Naprava ne potrebuje vzdrževanja; to pomeni, da vam ni treba izvajati rednih vzdrževalnih del.

Čiščenje sita v priključku za vodo

POZOR

Poškodovanje naprave zaradi onesnažene vode Preglejte sito glede poškodb, preden ga vstavite v priključek za vodo.

Po potrebi očistite sito v priključku za vodo.

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma ali pri motnjah, ki niso navedene tukaj, se obrnite na pooblaščeno servisno službo.

⚠NEVARNOST

Nevarnost udara elektrike

Telesne poškodbe zaradi dotika delov pod napetostjo Izklopite napravo.

Izvlecite električni vtič.

Naprava ne deluje

1. Pritisnite ročico na visokotlačni pištoli. Naprava se vklopi.

2. Preverite, ali napetost vira električnega toka ustreza napetosti, ki je navedena na tipski ploščici.

3. Preglejte električni priključni kabel glede poškodovanja.
4. Če je motor preobremenjen in se je sprožilo zaščitno stikalo motorja:

a Izklopite napravo, "0/OFF".

b Pustite, da se naprava ohlaja 1 uro.

c Vklopite napravo, "I/ON", in jo začnite uporabljati.

Če se motnja ponovi, oddajte napravo v pregled servisni službi.

Naprava ne teče, motor brni

Znižanje napetosti zaradi šibkega električnega omrežja ali uporabe podaljševalnega kabla

1. Pri vklopu najprej pritisnite ročico na visokotlačni pištoli, nato vklopite napravo, "I/ON".

Naprava ne vzpostavi tlaka

Dovajanje vode ni zadostno

1. Povsem odprite vodovodno pipo.
2. Preverite, ali je dotok vode zadosten.
   Sito v priključku za vodo je umazano.
3. Izvlecite sito iz priključka za vodo s ploščatimi kleščami.
4. Očistite sito pod tekočo vodo.
   V napravi je zrak.
5. Odzračite napravo:

a Naprava naj bo brez priključene visokotlačne gibke cevi vključena največ 2 minuti.
b Aktivirajte visokotlačno pištolo in počakajte, da iz visokotlačne pištole izstopa voda brez mehurčkov.
c Pri k l j u čite brizgalno cev.
d Pri sesalnem obratovanju upoštevajte največjo višino sesanja (glejte poglavje Tehnični podatki).

Močno nihanje tlaka

1. Očistite visokotlačno šobo:

a z iglo odstranite umazanijo iz izvrtine šobe.
b Od spredaj izperite visokotlačno šo bo z vodo.

1. Preverite količino dovajanja vode.

Naprava je netesna

1. Majhni netesnosti naprave se tehnično ni mogoče izogniti. V primeru večje netesnosti stopite v stik s servisno službo.

Ni vsesavanja čistilnega sredstva

1. Uporabite brizgalno cev Vario Power in jo obrnite na "MIX".
2. Preverite, ali je plastenka za čistilo Plug 'n' Clean v priključku za čistilo vstavljena z odprtino navzdol.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, če je njihov vzrok napaka v materialu ali napaka pri proizvodnji. Pri uveljavljenju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najbližjo servisno službo.

Frekvenca Hz 50	50
Največja dovoljena omrežna impedanceanca		0,394 + j0,246	0,394 + j0,246
Priključna moč	kW	3,0	3,0
Stopnja zaščite		IPX5	IPX5
Razred zaščite		I	I
Omrežna varovalka (poča- A sna)		16	16

Priključek za vodo

Tlak na dotoku (maks.) MPa 1,2 1,2
Temperatura na dotoku (maks.)	°C	60	60
Količina dotoka (min.)	l/min	12	12
Višina sesanja (maks.)	m 0,5	0,5

Podatki o zmogljivosti naprave

Obratovalni tlak	MPa	15	15
Maks. dovoljeni tlak MPa	18	18
Črpalna količina, voda	l/min	9,2	9,2
Maks. črpalna količina	l/min	10	10
Črpalna količina, čistilo	l/min	0,3	0,3
Sila vzvratnega sunka viso-N kotlačne pištole		27	27

Mere in mase

Tipična delovna masa	kg	19,1	19,5
Dolžina	mm	458 459
Širina	mm	330 330
Višina	mm	666 666

Ugotovljene vrednosti v skladu s standardom EN 60335-2-79

Vrednost tresljajev za dlani/m/s ^2		<2,5	<2,5
roke
Negotovost K	m/s ^2	0,6 0,6
Raven tlaka hrupa L _pA	dB(A)	80	80
Negotovost K _pA	dB(A)	3 3
Raven moči hrupa L _WA +negotovost K _WA	dB(A)	96	96

Pridržujemo si pravico do tehničnih sprememb.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zara-di svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Visokotlačni čistilnik

Tip: 1.317-xxx

Zadevne EU-direktive

2000/14/ES

2014/30/EU

Raven zvočne moči dB(A)

Izmerjeno: 93

Zajamčeno: 96

Podpisniki delujejo v imenu in po pooblastilu uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: [phone]

Zapor visokotlačne ručne prskalice

Zapor blokira ručicu visokotlačne ručne prskalice i sprječava slučajno pokretanje uređaja.

Funkcija automatskog zaustavljanja

Kad pustite ručicu visokotlačne prskalice, tlačna sklopka isključuje pumpu i zaustavlja se visokotlačni mlaz. Kad pritisnete ručicu pumpa se natrag uključuje.

Zaštitna sklopka motora

Pri visokoj potrošnji struje zaštitna sklopka motora isključuje uređaj.

Simboli na uređaju

1. Mrežicu za pribor objesite na kuke. Slika C

Utaknite visokotlačno crijevo kroz vodilicu crijeva

1. Visokotlačno crijevo odostraga utaknite kroz vodili- cu crijeva.

Slika D

Pazite da nazuvica bude pravilno okrenuta. Slika F

⑮Kuka za visokopritisnu prskalicu

⑯ Bravica ručne prskalice visokog pritiska

⑰Ručka za nošenje

⑱Držač creva

⑲Bubanj sa visokopritisnim crevom

20 Ručica za namotavanje creva

21Natpisna pločica

24 Mreža za odeljak za pribor
