NAVODILA ZA UPORABO LC 247Xi HUSQVARNA

11. Indikator bežične tehnologije

18. LED indikator pogreške

• Nemojte liti vodu izravno na motor.

11. Indikator brezžične tehnologije

20. Navodila za uporabo

23. Baterijski polnilnik (dodatna oprema)

24. Baterija (dodatna oprema)

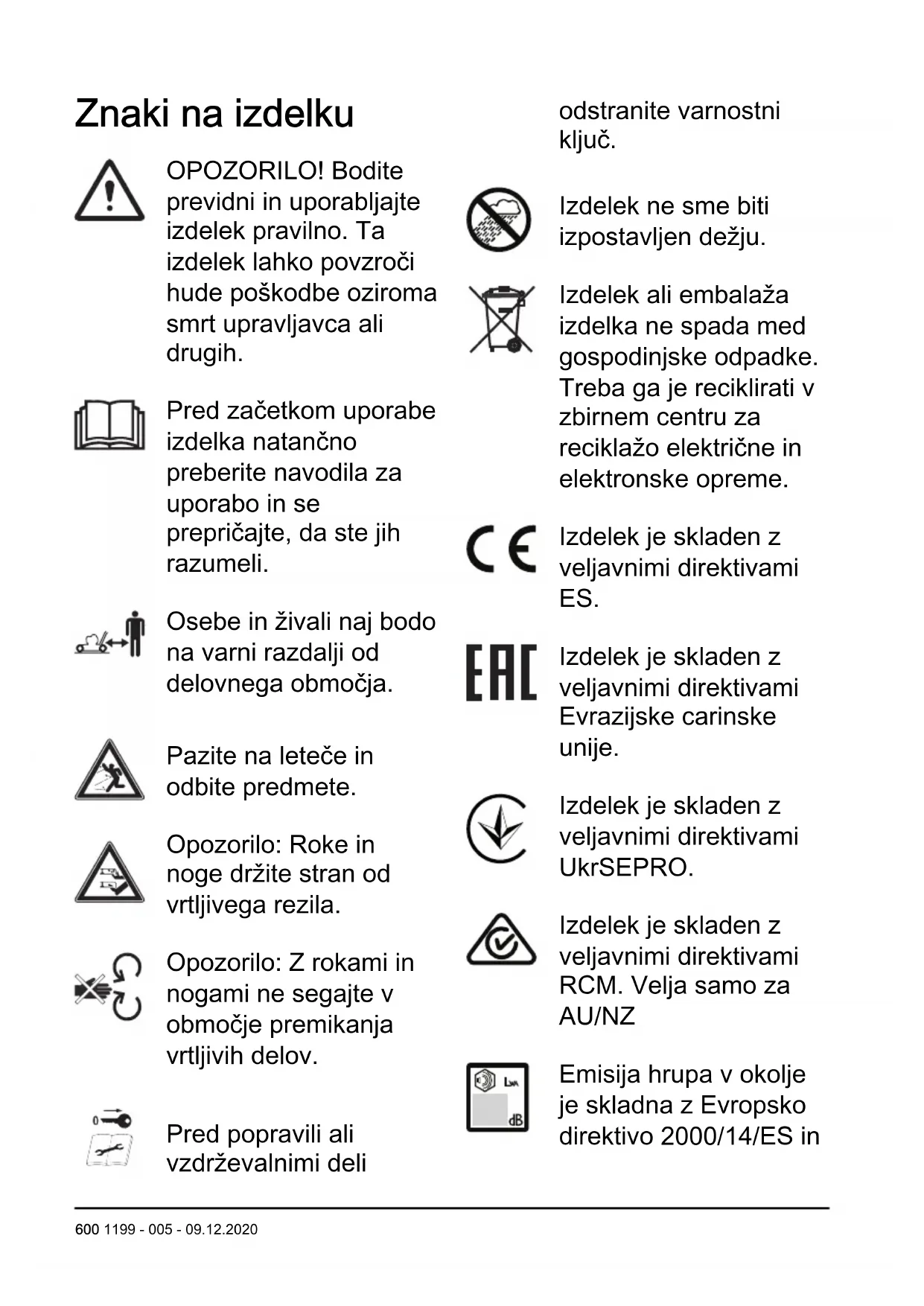

1199 - 005 - 09.12.2020 599Znaki na izdelku OPOZORILO! Bodite previdni in uporabljajte izdelek pravilno. Ta izdelek lahko povzroči hude poškodbe oziroma smrt upravljavca ali drugih. Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli. Osebe in živali naj bodo na varni razdalji od delovnega območja. Pazite na leteče in odbite predmete. Opozorilo: Roke in noge držite stran od vrtljivega rezila. Opozorilo: Z rokami in nogami ne segajte v območje premikanja vrtljivih delov. Pred popravili ali vzdrževalnimi deli odstranite varnostni ključ. Izdelek ne sme biti izpostavljen dežju. Izdelek ali embalaža izdelka ne spada med gospodinjske odpadke. Treba ga je reciklirati v zbirnem centru za reciklažo električne in elektronske opreme. Izdelek je skladen z veljavnimi direktivami ES. Izdelek je skladen z veljavnimi direktivami Evrazijske carinske unije. Izdelek je skladen z veljavnimi direktivami UkrSEPRO. Izdelek je skladen z veljavnimi direktivami RCM. Velja samo za AU/NZ Emisija hrupa v okolje je skladna z Evropsko direktivo 2000/14/ES in 600 1199 - 005 - 09.12.2020zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Podatke o emisijah hrupa najdete na oznaki stroja in v poglavju Tehnični podatki. Izdelek je zaščiten pred kapljicami. Zagonski postopek: pritisnite gumb za VKLOP/IZKLOP, sprostite blokado vžiga, in ročico zavore motorja potis- nite navzdol. Za zaustavitev sprostite ročico zavore motorja. Počasi Hitro Bralna koda Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge. Nalepke na izdelku Roke in noge držite stran od vrtljivih rezil. Odgovornost proizvajalca Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.

• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.

• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu. Varnost Varnostne definicije Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika. OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali 1199 - 005 - 09.12.2020 601opazovalcev ob neupoštevanju navodil v tem priročniku. POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku. Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji. Splošna varnostna navodila OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt.

Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.

Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

Naprave ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili. Lokalni predpisi lahko omejujejo starost delavca

Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.

Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid,

Izdelka ne uporabljajte, če je poškodovan.

Izdelka ne spreminjajte ali uporabljajte, če obstaja možnost, da so ga spremenile tretje osebe. Varnost delovnega področja OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni.

Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo in poškodujejo osebe in ostale predmete. Opazovalci in živali naj bodo na varni razdalji od izdelka.

Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v vlažnih ali mokrih okoljih, vas bo to utrudilo. Slabo vreme lahko povzroči nevarne pogoje, kot je spolzka podlaga.

Bodite pozorni na osebe, predmete in situacije, ki lahko preprečijo varno obratovanje izdelka.

Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.

Košnja trave na pobočju je lahko nevarna. Ne kosite po izjemno strmih naklonih. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 15°.

Pri spreminjanju smeri na naklonih bodite izjemno previdni. Izdelek uporabljajte prečno na pobočje. Ne premikajte se navzgor in navzdol.

Ta izdelek uporabljajte izključno za košnjo trave. Ne uporabljajte ga za druga opravila. 1199 - 005 - 09.12.2020 603• Uporabljajte osebno zaščitno opremo. Glejte Osebna zaščitna oprema na strani

Izdelka ne uporabljajte dežju ali visoki vlagi. Nevarnost električnega udara se poveča, če v izdelek vdre voda.

Izdelka ne uporabljajte, če rezilo in vsi pokrovi niso nameščeni pravilno. Nepravilno nameščeno rezilo lahko odleti in povzroči poškodbe.

Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poškoduje rezilo in ukrivi motorno gred. Zvita os povzroča vibracije in zelo visoko tveganje, da rezilo odleti.

Če rezilo trči ob predmet ali začutite vibracije, izdelek nemudoma izklopite. Izklopite motor, varnostni ključ obrnite v položaj 0 in odstranite baterijo. Preglejte, ali je izdelek morda poškodovan. Poškodbe popravite ali pa popravilo prepustite pooblaščenemu serviserju.

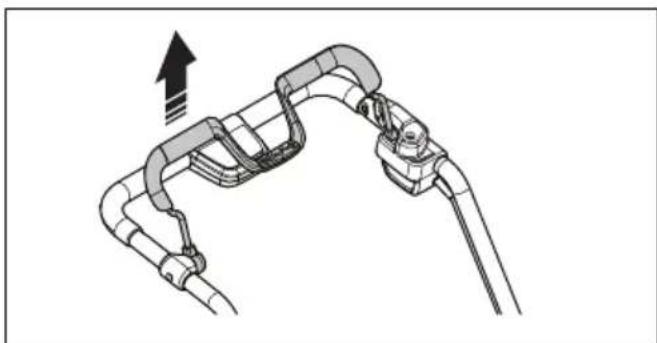

Ročice zavore motorja nikoli ne pritrdite trajno na ročaj, ko motor deluje.

Vedno bodite za izdelkom, ko ga upravljate.

Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav tako pa imejte na ročaju obe roki. Roke in noge držite stran od vrtljivih rezil.

Pri delujočem motorju izdelka nikoli ne nagibajte.

Med uporabo izdelka ne hodite vzvratno.

Pri delujočem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.

Izdelek z delujočim motorjem morate imeti vedno na očeh. Izklopite motor in se

1199 - 005 - 09.12.2020prepričajte, da se rezalna oprema ne vrti. Varnostna navodila za uporabo Osebna zaščitna oprema OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.

Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev.

Oblečene imejte trpežne, dolge hlače.

Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo. Varnostne naprave na izdelku OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.

Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna. Preverjanje pokrova rezila Pokrov rezila zmanjšuje moč vibracij v izdelku in zmanjšuje nevarnost poškodb, katerih vzrok bi lahko bilo rezilo.

• Preglejte pokrov rezila in se prepričajte, da nima poškodb, kot so razpoke. Varnostni ključ Varnostni ključ je pod pokrovom baterije. Varnostni ključ skrbi za povezavo baterije, ki napaja motor.

vžiga in se prepričajte, da se vrne v izhodiščni položaj. Varna uporaba baterije OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Ne uporabljajte baterij za enkratno uporabo.

1199 - 005 - 09.12.2020lahko povzroči kratek stik baterije.

V zračne reže baterije ne vstavljajte predmetov.

Baterije ne izpostavljajte neposredni sončni svetlobi, vročini ali odprtemu ognju. Baterija lahko eksplodira in povzroči opekline in/ali kemične opekline.

Baterije ne izpostavljate dežju in vlagi.

Če baterija pušča, pazite, da tekočina ne pride v stik s telesom ali očmi. Če ste se tekočine dotaknili, območje očistite z obilo vode in poiščite zdravniško pomoč.

Baterije ali polnilnika nikoli ne čistite z vodo. Glejte Čiščenje baterije in baterijskega polnilnika na strani 615

Ne uporabljajte poškodovanih ali pokvarjenih baterije.

Baterije med skladiščenjem ne smejo priti v stik s kovinskimi predmeti, na primer žeblji, kovanci ali nakitom. Varna uporaba polnilnika baterije OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Za polnjenje nadomestnih baterij Husqvarnauporabljajte samo polnilnike baterij QC.

Nevarnost električnega udara ali kratkega stika. V zračne reže polnilnika ne vstavljajte predmetov. Polnilnika baterije ne poskušajte razstaviti. Poli na polnilniku se ne smejo dotikati kovinskih predmetov. Uporabljajte homologirano omrežno vtičnico.

Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb. 1199 - 005 - 09.12.2020 607• Redno preverjajte, da napajalni kabel polnilnika ni poškodovan in ni napokan.

Polnilnika baterije ne dvigujte za napajalni kabel. Polnilnik baterije odklopite iz stenske vtičnice tako, da povlečete vtič. Nikoli ne vlecite za napajalni kabel.

Pazite, da se napajalni kabel in kabelski podaljški ne dotaknejo vode, olja in ostrih robov. Kabli ne smejo biti preščipnjeni med vrata, ograje in podobne dele. Zaradi tega je lahko polnilnik pod napetostjo.

Polnilec baterije lahko uporabljajo otroci, stari 8 let in več, ter osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali jih o varni uporabi ter morebitnih nevarnostih poduči odgovorna oseba. Otroci se s polnilnikom ne smejo igrati. Otroci naprave brez nadzora ne smejo čistiti, ali opravljati običajnih uporabnikovih vzdrževalnih posegov.

V baterijskem polnilniku ne polnite baterij za enkratno uporabo.

Polnilnika baterije ne uporabljajte v bližini gorljivih materialov ali materialov, ki povzročajo korozijo. Ne pokrivajte polnilnika baterije. V primeru dima ali požara izvlecite vtič polnilnika baterije.

Ne uporabljajte poškodovanega ali pokvarjenega polnilnika baterije.

Baterijo polnite le v zaprtih prostorih z dobrim prezračevanjem, kjer je zaščitena pred neposredno sončno svetlobo. Baterijske enote ne polnite v stiku z vodo ali vlago. Varnostna navodila za vzdrževanje OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Za preprečevanje neželenega zagona med vzdrževanjem morate varnostni ključ obrniti v položaj 0 in odstraniti baterijo. Pred začetkom vzdrževalnih del počakajte najmanj 5 sekund.

1199 - 005 - 09.12.2020• Vzdrževalna dela opravljajte pravilno in tako podaljšajte življenjsko dobo izdelka ter zmanjšajte nevarnost nesreč. Pooblaščeni serviser naj opravi popravila, za katera je zahtevano profesionalno osebje. Za več informacij se obrnite na najbližjega servisnega zastopnika.

Vzdrževalna dela opravite tako, kot piše v teh navodilih za uporabo. Zahtevnejše posege mora opraviti pooblaščen serviser.

Pri delu z rezalno opremo morate nositi močne zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

Za najboljše in najvarnejše delovanje morajo biti rezalni robovi ostri in čisti.

Ko izdelka ne uporabljate, morate izdelek, baterijo in polnilnik baterije hraniti ločeno v suhem, zaprtem in zaklenjenem prostoru. Otroci in osebe, katerim uporaba ni dovoljena, ne smejo imeti dostopa do izdelka, baterije ali polnilnika baterije. Montaža Uvod OPOZORILO: Preden sestavite izdelek, preberite poglavje o varnosti. OPOZORILO: Neželen vklop med sestavljanjem preprečite tako, da ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund. Nastavitev ročaja

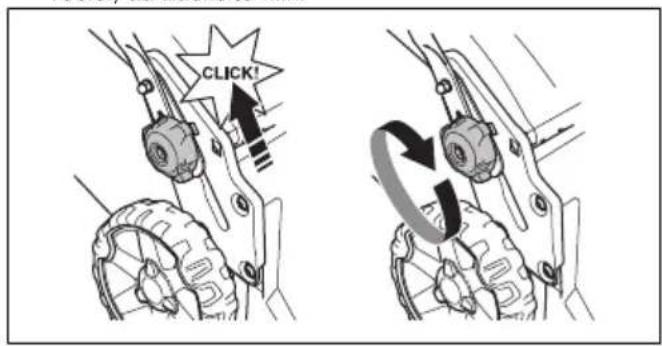

1. Sprostite spodnja gumbna vijaka.

3. Višino ročice prestavite v enega od 2 razpoložljivih

položajev. 1199 - 005 - 09.12.2020 6094. Premaknite gumbna vijaka do konca navzgor proti ročici, da zaslišite klik.

5. Popolnoma zategnite gumbne vijake.

Namestitev zbiralnika za travo

1. Ogrodje zbiralnika za travo vstavite v vrečo za travo

tako, da je trdi del vrečke na dnu. Ročaj ogrodja zbiralnika za travo mora biti vedno na vrhu.

5. Zbiralnik za travo pritrdite na zgornji rob ohišja.

6. Vstavite spodnji del zbiralnika za travo v izpustni

kanal za travo. Namestitev vložka za mulčenje (dodatna oprema)

kompletu za mulčenje. Glejte poglavje Odstranitev in zamenjava rezila na strani 616

Delovanje Uvod OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti. Husqvarna Connect Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna:

• Dodatne informacije o izdelku.

• Informacije o izdelku, delih in servisu ter pomoč. Začetek uporabe: Husqvarna Connect

3. Za vzpostavitev povezave in registracijo izdelka

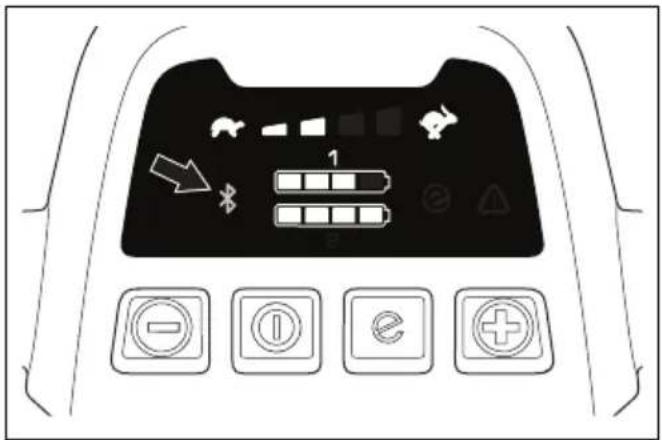

Znak za brezžično tehnologijo Bluetooth

se vklopi, koje vaša mobilna naprava povezana z izdelkom. Nastavitev kosilnice v delovni položaj 1. Ročaj preklopite v navpičen položaj.2. Premaknite gumbna vijaka do konca navzgor protiročici, da zaslišite klik.3. Popolnoma zategnite gumbne vijake. Nastavitev višine košnje Košnjo lahko nastavite na 6 višin.1. Povlecite ročico za nastavitev višine košnje nazaj, daznižate višino košnje.2. Potisnite ročico za nastavitev višine košnje naprej,da zvišate višino košnje. POZOR: Ne nastavite višino rezanja prenizko. Rezila lahko trčijo ob tla, čepovršina travnika ni ravna. Baterija OPOZORILO: Pred uporabo baterije morate prebrati in razumeti poglavje ovarnosti. Prebrati in razumeti morate tudinavodila za uporabo, ki so priložena baterijiin polnilniku. Stanje baterije Na zaslonu je prikazana preostala napolnjenost baterijein podatki o morebitnih težavah z baterijo. Napolnjenostbaterije je prikazana še 5 sekund po izklopu naprave alipritisku gumba indikatorja baterije. V primeru napakesveti na bateriji opozorilni indikator. Glejte Baterija na strani 616

Indikatorji LEDStanje baterijeVsi indikatorji LED svetijo Polna napolnjenost (75–100 %)1199 - 005 - 09.12.2020 611Indikatorji LED Stanje baterije Svetijo indikatorji LED 1, 2 in 3 50–75-odstotna napolnje- nost Svetita indikatorji LED 1 in

2. Drugi konec napajalnega kabla polnilnika priklopite v

na polnilniku se vklopi, ko je baterija pravilno vstavljena v polnilnik.

4. Ko se vsi indikatorji LED na bateriji vklopijo, je

baterija popolnoma napolnjena. Baterijo polnite največ 24 ur.

5. Polnilnik baterije iz stenske vtičnice izvlecite za vtič,

6. Odstranite baterijo iz polnilnika.

Stanje napolnjenosti baterije Litij-ionske baterije Husqvarna lahko polnite in uporabljate pri vseh nivojih napolnjenosti. Baterija se ne poškoduje. Napolnjenost popolnoma napolnjene baterije ne pada, če jo pustite v polnilniku. Indikatorji LED Stanje napolnjenosti Indikator LED 1 utripa 0–25 % LED 1 sveti, LED 2 utripa 25–50 % LED 1 in 2 svetita, LED 3 utripa 50–75 % LED 1, 2 in 3 svetijo, LED 4 utripa 75–100 % LED 1, 2, 3 in 4 svetijo Polna napolnjenost Zagon izdelka

1. Odprite pokrov za baterijo.

2. Napolnjeno baterijo vstavite v 1 od prostorov za

baterije. Za daljše delovanje v drug prostorček vstavite še eno napolnjeno baterijo.

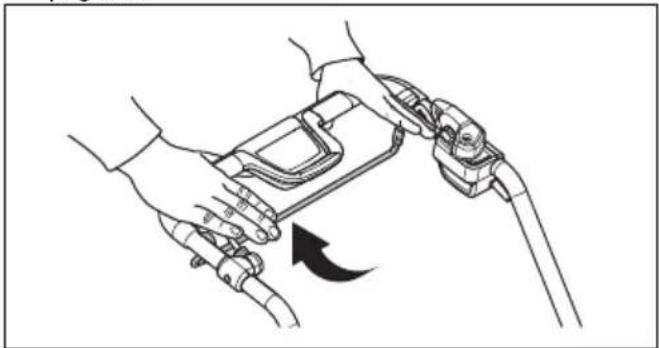

• Povlecite pogonsko ročico proti ročaju za sprostitev pogona.

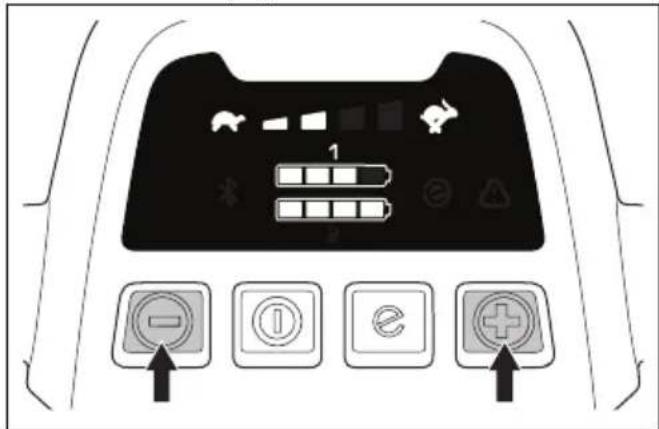

• S pritiskanjem + in - na krmilni plošči je mogoče nastaviti hitrost pogona v 4 korakih.

• Sprostite pogonsko ročico, da izklopite pogon, npr. ko ste blizu ovire. Uporaba funkcije Izdelek je opremljen s funkcijo varčevanja z baterijo (), ki omogoča daljši čas delovanja.

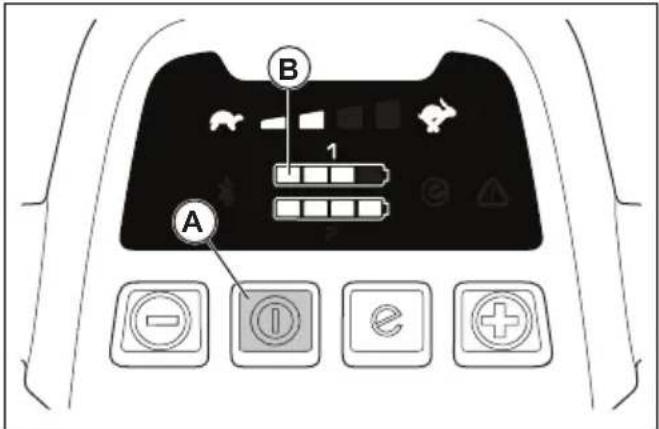

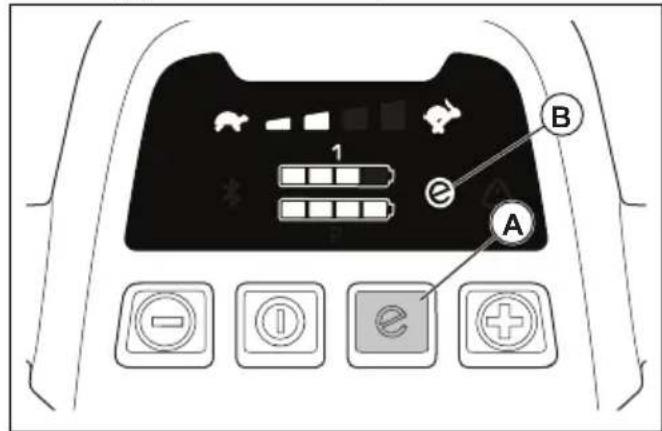

1. Pritisnite gumb (A) za začetek izvajanja funkcije.

Znak (B) na zaslonu se vklopi.

2. Znova pritisnite gumb , če želite funkcijo izklopiti.

Znak (B) na zaslonu se izklopi.

Funkcija se samodejno izklopi, če je zaradi pogojev tal potrebna večja moč. Funkcija se znova samodejno zažene, ko pogoji tal to dopuščajo. Funkcija visoke obremenitve Ko izdelek kosi dolgo ali mokro travo, motor samodejno poviša število vrtljajev. Motor znova preklopi v normalni način, ko višja obremenitev ni več potrebovana. Izklop izdelka Izdelek se samodejno izklopi po 10 minutah mirovanja. Pred zapuščanjem izdelka morate varnostni ključ obvezno obrniti v položaj 0. 1199 - 005 - 09.12.2020 6131. Za izklop motorja sprostite ročico motorne zavore.

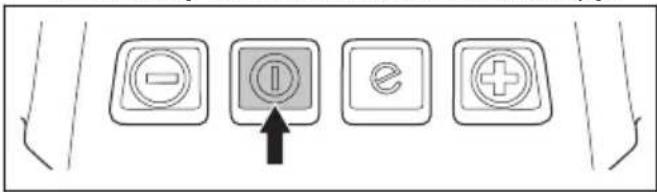

2. Pritisnite gumb za VKLOP/IZKLOP na krmilni plošči.

Vsi indikatorji LED in znaki na zaslonu se izklopijo.

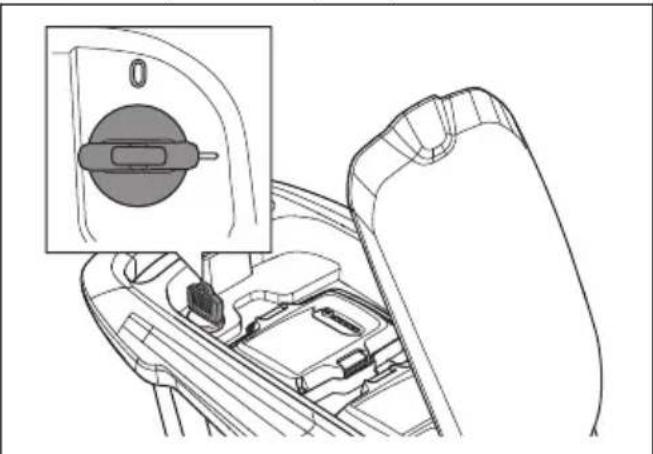

3. Odprite pokrov baterije in varnostni ključ obrnite v

4. Za odstranitev baterije pritisnite 2 gumba za

sprostitev baterije, nato pa jo izvlecite.

5. Napolnite baterijo, če je izpraznjena. Za več

informacij glejte Polnjenje baterije na strani 612

• Vedno uporabljajte ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro rezilo prav tako porabi manj energije kot topo rezilo.

• Ne odrežite več kot tretjino dolžine travnih bilk. Najprej kosite z visoko nastavitvijo višine košnje. Preglejte rezultat in nastavite višino košnje na ustrezno višino. Če je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.

• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile črte. Košnja trave brez nameščenega zbiralnika za travo ali vložka za mulčenje

• Pred uporabo izdelka zaprite zadnji pokrov. Ko uporabljate izdelek, poteka izmet pokošene trave pod zadnjim pokrovom. 614 1199 - 005 - 09.12.2020Vzdrževanje Uvod OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti. Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje. Če vaš prodajalec ni pooblaščen serviser, ga povprašajte, kje je naslednja najbližja pooblaščena servisna delavnica. Urnik vzdrževanja Izračunani intervali vzdrževanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, če izdelka ne uporabljate vsakodnevno. Za vzdrževalna dela, označena z *, glejte navodila v Varnostna navodila za uporabo na strani 605

Preverite, ali je polnilnik baterije poškodovan, in se prepričajte, da pravilno delu- je.

Preverite povezave med baterijo in izdelkom. Preverite tudi povezave med bate- rijo in polnilnikom baterije.

Izvajanje splošnih pregledov

• Prepričajte se, da so matice in vijaki na izdelku dobro priviti.

• Prepričajte se, da kabli na izdelku niso v položaju, v katerem bi se lahko poškodovali. Čiščenje izdelka

• Plastične dele čistite s čisto in suho krpo.

• Izdelka ne čistite z vodo. Voda lahko vdre v baterijo ali motor in povzroči kratki stik ali poškoduje izdelek.

• Izdelka ne čistite z visokotlačnim čistilnikom.

• Vode ne zlivajte neposredno na motor.

• S krtačo odstranite listje, travo in umazanijo. Čiščenje baterije in baterijskega polnilnika POZOR: Baterije ali polnilnika nikoli ne čistite z vodo.

• Površine baterije in polnilnika očistite z mehko in suho krpo. 1199 - 005 - 09.12.2020 615Kako pregledati rezalno opremo OPOZORILO: Neželen vklop preprečite tako, da varnostni ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund. OPOZORILO: Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

Opomba: Rezilo morate po brušenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Če trčite ob oviro in se izdelek ustavi, zamenjajte poškodovano rezilo. Pooblaščena servisna delavnica naj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati. Odstranitev in zamenjava rezila

7. Prepričajte se, da je rezilo poravnano s središčem

Temperatura v delovnem okolju je previsoka ali prenizka Baterijo uporabljajte v okolju s temperaturami med –10 °C in 40 °C. Prenapetost Preverite, ali je napetost omrežja enaka napetosti, navedeni na tipski ploščici izdelka. Odstranite baterijo iz polnilnika. Počakajte 5 se- kund in baterijo poskusite napolniti znova. Če se napaka ponavlja, se obrnite na pooblaščenega servisnega zastopnika. Indikator LED za napa- ko sveti Prevelika razlika med celicami (1 V). Obrnite se na pooblaščenega servisnega zastop- nika. Polnilnik baterije LED na polnilniku ba- terije Možne napake Možen postopek Indikator LED za na- pako utripa Temperatura v delovnem okolju je previsoka ali prenizka Polnilnik baterije uporabljajte v okolju s temperaturami med 5 °C in 40 °C. Indikator LED za na- pako sveti Obrnite se na pooblaščenega servisnega zastopnika Kontrolna plošča Tipkovnica Koda napake (šte- vilo utripov) Možne napake Možen ukrep Dioda LED za na- pako utripa 3 Motor preobremenjen Dvig višine košnje. Glejte razdelek Na- stavitev višine košnje na strani 611

5 Število vrtljajev motorja pade preveč in motor se izklopi 10 Krmilnik motorja je prevroč Izklopite motor in počakajte, da se ohladi 2 Rezilo je blokirano Neželen vklop preprečite tako, da var- nostni ključ obrnete v položaj 0, odstrani- te baterijo in počakate vsaj 5 sekund. Prepričajte se, da se lahko rezilo neovi- rano vrti. Če se napaka ponavlja, se obr- nite na pooblaščenega servisnega za- stopnika 9 Napaka baterije ali baterija ne oddaja signala Baterijo pravilno vstavite v izdelek in pre- verite priključek baterije. Če indikator LED na bateriji utripa. Glejte razdelek Baterija na strani 611

0 Napaka priključka baterije Preverite priključek baterije Druge napake Če pride do drugih napak, obrnite ključ v položaj 0, odstranite baterijo in se obrnite na poobla- ščenega serviserja. 1199 - 005 - 09.12.2020 617Transport skladiščenje in odstranitev Uvod OPOZORILO: Nenačrtovan vklop med transportom preprečite tako, da ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund. Nastavitev izdelka v transportni položaj

1. Sprostite spodnja gumbna vijaka.

• Za vstavljene litij-ionske baterijske enote veljajo zahteve zakonodaje o nevarnem blagu.

• Pri transportu v komercialne namene morate upoštevati posebne zahteve, navedene na pakiranju in nalepkah.

• Pri pripravi izdelka za transport morate upoštevati uredbe za ravnanje z nevarnimi materiali. Veljajo lokalni predpisi.

• Baterijo pri prevozu vedno odstranite.

• Na priključke baterije namestite izolacijski trak in se prepričajte, da se baterija med transportom ne more premikati.

• Med izdelek pritrdite. Skladiščenje

• Baterijo pri skladiščenju vedno odstranite.

• Za preprečevanje nesreč baterija med skladiščenjem ne sme biti priklopljena.

• Med shranjevanjem baterijo odstranite iz polnilnika.

• Baterijske ne shranjujte na mestu, kjer je lahko prisotna statična elektrika. Baterije ne shranjujte v kovinski škatli.

• Baterijo hranite v prostoru s temperaturo med 5 °C in 25 °C, ki je zaščiten pred neposredno sončno svetlobo.

• Polnilnik baterije hranite v prostoru s temperaturo med 5 °C in 45 °C, ki je zaščiten pred neposredno sončno svetlobo.

• Pred dolgotrajnejšim skladiščenjem mora biti baterija napolnjena med 30 % in 50 %.

• Izdelek, baterijo in polnilnik hranite v zaklenjenem prostoru, do katerega otroci in nepooblaščene osebe nimajo dostopa.

• Pred dolgotrajnejšim skladiščenjem izdelek očistite in opravite popoln servis. Odlaganje Simboli na izdelku ali njegovi embalaži opozarjajo, da izdelka ne smete obravnavati kot gospodinjskega odpadka. Odnesti ga je treba v ustrezno zbirališče, kjer bodo poskrbeli za recikliranje električnih in elektronskih naprav. Z zagotavljanjem pravilne obravnave izdelka boste pomagali preprečiti njegov morebiten škodljiv učinek na okolje in ljudi, do katerega bi lahko prišlo, kot posledica nepravilnega upravljanja z odpadki. Podrobnejše informacije o recikliranju tega izdelka lahko dobite v svoji

1199 - 005 - 09.12.2020občini, v komunalnem podjetju ali v trgovini, kjer ste ga kupili. Tehnični podatki Tehnični podatki LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Motor rezalne enote Tip motorja BLDC (brezkrtačni enosmerni) 36 V BLDC (brezkrtačni enosmerni) 36 V BLDC (brezkrtačni enosmerni) 36 V Št. vrt. motorja – SavE, vrt/min 2600 2600 2600 Št. vrt. motorja – nazivno, vrt/min 3000 3000 3000 Št. vrt. motorja – visoka obremenitev, vrt/min 3500 3500 3500 Najvišja izhodna moč motorja v kW 0,96 0,96 1,05 Nazivna izhodna moč motorja v kW 0,75 0,75 0,9 Pogonski motor Nazivna izhodna moč motorja v kW Ni navedeno 0,25 0,25 Hitrost samohodnega pogona, km/h Ni navedeno 3,0–4,5 3,0–4,5 Stopnje hitrosti Ni navedeno 4 4 Teža Teža brez baterije v kg 24 26 28 Akumulator Vrsta baterije Serija baterij Husq- varna Serija baterij Husq- varna Serija baterij Husq- varna Avtonomija baterije Avtonomija baterije, najkrajša, (prosto delo- vanje) z aktivirano funkcijo SavE, z eno bate- rijo Husqvarna z močjo 5,2 Ah (Bli200).

Raven zvočne moči, izmerjena v dB(A) 94 94 97

Emisije hrupa v okolje, merjene kot moč zvoka (L

Zabeleženi podatki za nivo zvočnega tlaka imajo tipično statistično razpršitev (standardni odklon) 1,2 dB(A).

Zabeleženi podatki za raven tresljajev imajo tipično statistično razpršitev (standardni odklon) v višini 0,2 m/s

• z dne 8. junija 2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi, 2011/65/EU

• z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES

• z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU

• z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/ES Informacije v zvezi z emisijo hrupa so na voljo v poglavju "Tehnični podatki". Uporabljeni so naslednji standardi: EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6, ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581 Če ni drugače navedeno, zgoraj navedeni standardi veljajo kot najnovejše objavljene različice. Priglašeni organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala je opravil oceno skladnosti v skladu s prilogo VI direktive 2000/14/ES. Huskvarna, 2020-04-22 Claes Losdal, Vodja oddelka ta razvoj vrtne opreme (Pooblaščeni zastopnik družbe Husqvarna AB in odgovorni za sestavo tehnične dokumentacije.) Registrirane blagovne znamke Besedna znamka in logotipi Bluetooth
