NAVODILA ZA UPORABO WRH 1200 Classic Kärcher

Pred prvo uporabo Vaše naprave preberite to originalno navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Vsebinsko kazalo

Vsebinsko kazalo ..... SL .. 1

Simboli v navodilu za uporabo SL .. 1

Namenska uporaba ..... SL .. 1

Varnostna navodila ..... SL .. 1

Elementi naprave ..... SL .. 2

Uporaba SL 2

Delovanje ..... SL .. 3

Tehnični podatki ..... SL .. 3

Transport. SL .. 3

Shranjevanje stroja. ..... SL .. 3

Vzdrževanje in nega ..... SL .. 4

Pomoč pri motnjah ..... SL .. 6

Pribor SL .. 7

Izjava EU o skladnosti .... SL .. 7

Instaliranje naprave (Le za stro- kovno osebje) ..... SL .. 7

Ciljne skupine tega navodila

– Vsi uporabniki: Uporabniki so podučeni pomožni delavci, uporabniki in strokovno osebje.

- Strokovno osebje: Strokovno osebje predstavljajo tiste osebe, ki so po svoji strokovni izobrazbi usposobljene napravo postaviti in zagnati.

Definicije

Sveža voda

Vodovodna voda

Odpadna voda

Umazana voda, ki izteka iz visokotlačnega čistilnika

Industrijska voda

Voda, pripravljena v napravi, za ponovno uporabo v postopkih pranja (predpranje, visokotlačno pranje) z visokotlačnim čistilnikom.

Varstvo okolja

Embalaža je primerna za recikliranje. Prosimo, da embalaže ne odvržete med gospodinjske odpadke, temveč jo odložite v zbiralnik za ponovno obdelavo.

Stare naprave vsebujejo dragocene reciklirne materiale, ki jih je treba odvajati za ponovno uporabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

Simboli v navodilu za upora- bo

⚠️NEVARNOST

Za neposredno grozečo nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Za možno nevarno situacijo, ki bi lahko vodila do težkih telesnih poškodb ali smrti.

PREVIDNOST

Za možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali materialne škode.

Namenska uporaba

Naprava čisti odpadno vodo, ki prihaja od pranja vozil, in pripravlja porabno vodo za visokotlačni čistilnik (maksimalno 1200 litrov na uro). Porabna voda se lahko uporablja le za pralne programe (npr. predpranje, visokotlačno pranje). Porabna voda ni primerna kot voda za splakovanje oziroma za nanašanje sušilnih pripomočkov ali v druge namene.

Čiščenje se izvaja:

- Ločitev težko usedljivih delcev v filamentnem filtru.

Če nivo vode v črpalnem bazenu preseže določeno višino, se odpre magnetni ventil in voda se preko filtra z aktivnim ogljem spelje v kanalizacijo.

Pogoji za brezhibno delovanje:

– Bazenski sistem po vodni shemi v poglavju „Delovanje“.

– Maksimalni dotok vode 2000 l/h.

– Minimalni dotok vode 1200 l/h.

– Odpadna voda v dotoku naprave vsebuje največ 30 mg olja na liter vode.

– Tovarniško vgrajen lovilnik olja je treba vzdrževati v skladu s predpisi.

Varnostna navodila

Splošno

Da se izognete nevarnostim za ljudi, živali in stvari, pred prvo uporabo naprave preberite:

– to navodilo za obratovanje, predvsem v njem navedena varnostna navodila
– priložena „Varnostna navodila za na-prave za odpadno vodo“
- ustrezne nacionalne predpise zakono- dajalca

Vse osebe, ki so udeležene pri instalaciji, zagonu, vzdrževanju, popravilih in upravljanju naprave, morajo

• biti ustrezno kvalificirane,
  – poznati in upoštevati „Varnostna navodila za naprave za odpadno vodo“,
  – poznati in upoštevati to navodilo za obratovanje,
• poznati in upoštevati ustrezne predpi- se.

Stroj smejo uporabljati le osebe, ki so poučene o rokovanju, ali ki so dokazale svoje znanje o rokovanju s strojem ter so izrecno pooblaščene za uporabo.

Ta naprava ni namenjena uporabi oseb z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi.

S strojem ne smejo delati otroci, mladoletne ali neusposobljene osebe.

⚠️ NEVARNOST

Oškodovanje zdravja zaradi pitja industrijske vode. Očiščena odpadna voda nima kakovosti pitne vode. Vsebuje še ostanke nesnage in čistil.

⚠️ NEVARNOST

Nevarnost poškodb zaradi električnega udara. Vse dotakljive materiale je potrebno vključiti v izravnavo potenciala.

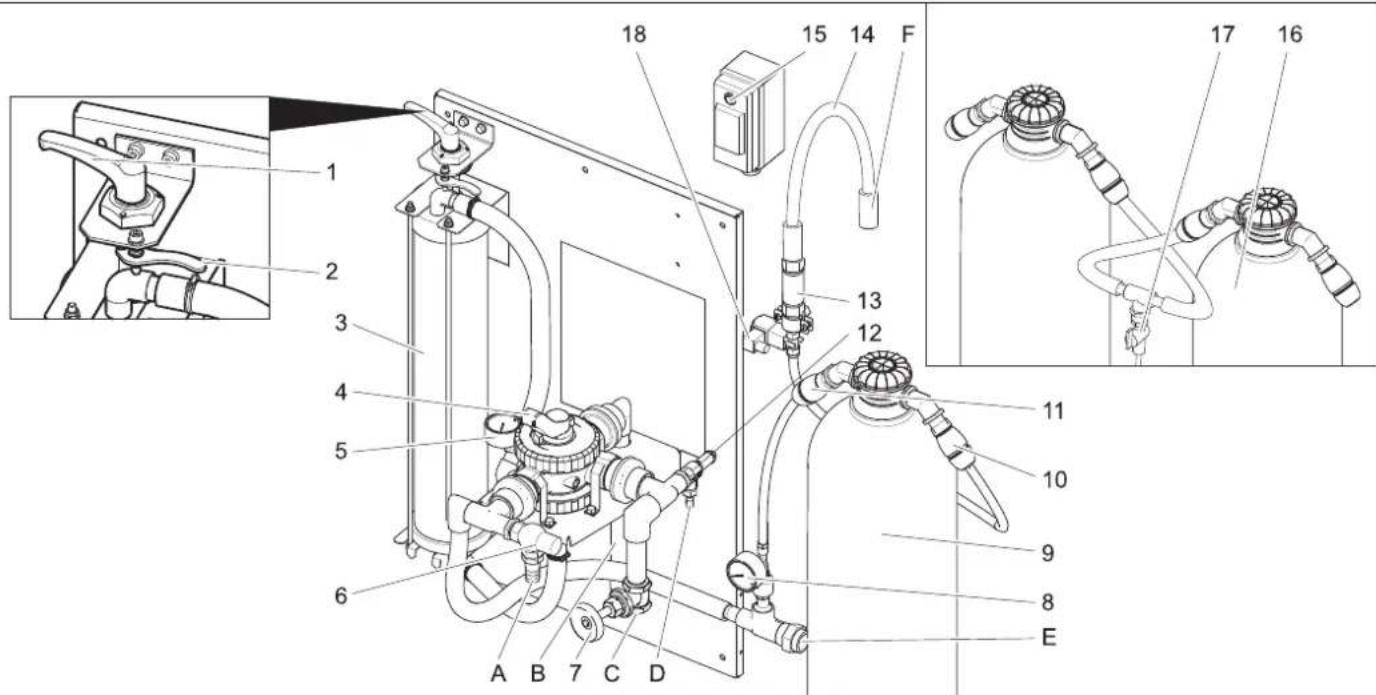

Elementi naprave

1 Napenjalo
2 Ročica za deblokado
3 Filamentni filter
4 Večpotni ventil
5 Manometer na vhodu filtra
6 Prelivni ventil
7 Dušilni ventil **)
8 Manometer na filtru z aktivnim ogljem
9 Filter z aktivnim ogljem
10 Cevna spojka na izhodu filtra z aktivnim ogljem
11 Cevna spojka na vhodu filtra z aktivnim ogljem
12 Varnostni ventil
13 Zaslonka
14 Gibka cev filtrata
15 Stikalo magnetnega ventila
16 2. Filter z aktivnim ogljem **)
17 Poskusna pipa **)
18 Magnetni ventil
A V lovilnik blata
B v lovilnik blata (povratno izpiranje)
C iz potopne črpalke
D V lovilnik blata (nadtlak)
E v visokotlačni čistilnik / rezervoar za porabno vodo (polnjenje)
F V kanalizacijo
**) Opcija

Uporaba

Nastavitev prednapetosti filtra

Prednapetost filtra nastavite kot sledi:

→ Napenjalno ročico obrnite v levo, dokler ni ročica na koncu, in fiksirajte z ročico za deblokado.

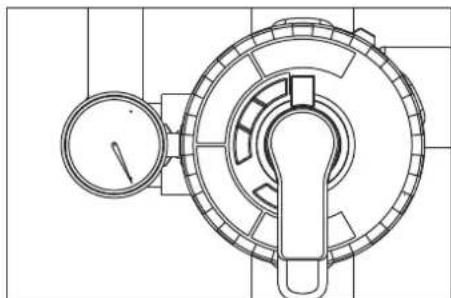

Filtrirno obratovanje

→ Obrnite ročico večpotnega ventila v položaj „FILTRIRANJE“.

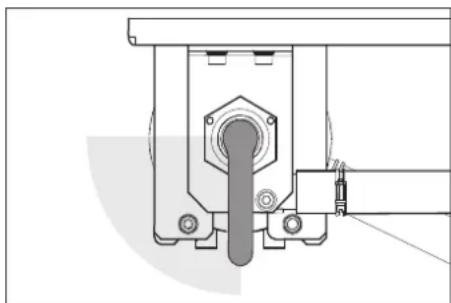

OBVESTILO

Po daljšem času mirovanja se za aktiviranje večpotnega ventila zahteva večja poraba moči.

→ Preverite prednapetost filtra.
→ Zaženite tovarniško vgrajeno črpalko.

Povratno izpiranje

OBVESTILO

→ Zaženite tovarniško vgrajeno črpalko.

△OPOZORILO

Maksimalno dovoljeni pretok pri povratnem izpiranju je 2000 l/h. Po potrebi nastavite pretok na dušilnem ventilu (naroč. št.: 4.640-230.0).
→ Obrnite ročico večpotnega ventila v položaj „POVRATNO IZPIRANJE/BACK-WASH“.

→ Filamentni filter sprostite z obračanjem napenjala v nasprotni smeri urinega kazalca.
→ Počakajte 30 sekund.
→ Napnite filamentni filter in takoj ponovno sprostite.
→ Postopek 30 sekund počakajte - napnite - sprostite, 10 krat ponovite.
→ Ponovno nastavite prednapetost filtra.
→ Obrnite ročico večpotnega ventila v položaj „PRVI FILTRAT/RINSE“.
→ Počakajte 2 minuti.
→ Obrnite ročico večpotnega ventila v položaj „FILTRIRANJE“.

Prečrpavanje industrijske vode

Če visokotlačni čistilnik ali pralna naprava ne črpata vode, se prečrpava porabna voda, da se prepreči probleme z neprijetnim vonjem.

OBVESTILO

Za znižanje obratovalnih stroškov se lahko potopna črpalka v času, ko ne obratuje (npr. ponoči, ob koncu tedna) periodično izklopi in vklopi. Poleg tega se lahko (tovarniško vgrajeno) potopno črpalko priklopi na električno omrežje preko stikalne ure. Maksimalni razmak intervalnov 1 ura.

Zaščita pred zamrznitvijo

Naprava mora obratovati v prostorih, ki so varni pred zmrzaljo. V primeru zmrzali se mora naprava izklopiti in popolnoma izprazniti:

→ Snemite gibke cevi.
→ Napravo izpraznite.

Mirovanje naprave

→ Izklopite tovarniško vgrajeno črpalko.
→ Če obstaja nevarnost zmrzali, se mora dodatno odstraniti še vsebovana voda (glejte odstavek "Zaščita pred zamrznitvijo").

Delovanje

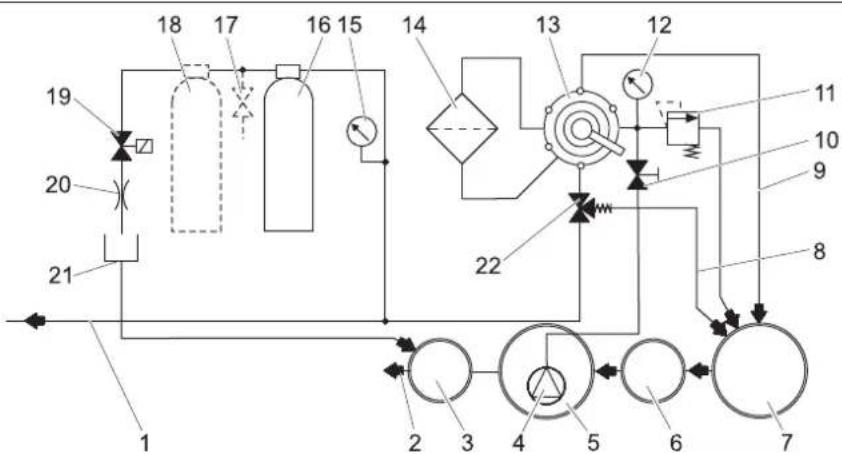

Shema pretoka

1 v rezervoar za porabno vodo/visokotlačni čistilnik
2 v kanalizacijo ^* )
3 Kontrolni jašek *)
4 Potopna črpalka *)
5 Črpalni bazen reciklirnega sistema *)
6 Lovilna priprava (EN 858) *)
7 Lovilnik blata reciklirnega sistema *)
8 Prečrpavanje (v lovilnik blata)
9 Napeljava povratnega izpiranja
10 Dušilni ventil
11 Varnostni ventil
12 Manometer na vhodu filtra
13 Večpotni ventil
14 Filamentni filter
15 Manometer na filtru z aktivnim ogljem
16 Filter z aktivnim ogljem
17 Poskusna pipa **)
18 2. Filter z aktivnim ogljem **)
19 Magnetni ventil
20 Dušilka
21 Gibka cev filtrata
22 Prelivni ventil
*) tovarniško vgrajeno
**) Opcija

Opis delovanja

V nadaljevanju je opisana pot toka vode v različnih položajih večpotnega ventila.

FILTRACIJA

V filtrirnem obratovanju teče voda preko

- Potopna črpalka

- večpotnega ventila v položaju „FILTRA-CIJA“

– filtra (smer toka filtriranje)

– v visokotlačni čistilnik/rezervoar za porabno vodo

POVRATNO IZPIRANJE/BACKWASH

Pri povratnem izpiranju teče voda preko

- Potopna črpalka

- večpotnega ventila v položaju „POVRA-TNO IZPIRANJE/BACKWASH“

– filtra (proti smeri toka filtriranje)

- v lovilnik blata

- večpotnega ventila v položaju „POVRA-TNO IZPIRANJE/BACKWASH“ - filtra (proti smeri toka filtriranje) - v lovilnik blata

PRVI FILTRAT/RINSE

Pri splakovanju teče voda preko:

• Potopna črpalka
  – večpotnega ventila v položaju „PRVI FILTRAT/RINSE“
• filtra (smer toka filtriranje)
• v lovilnik blata

PREČRPAVANJE/RECIRCULATION

Tega položaja se za delovanje naprave ne potrebuje.

Funkcija filtra z aktivnim ogljem

Če nivo vode v črpalnem bazenu preseže določeno višino, se odpre magnetni ventil in voda se preko filtra z aktivnim ogljem spelje v kanalizacijo.

Tehnični podatki

Napetost V 230
Frekvenca Hz 50
Zmogljivost W 12
Tlak (min.) MPa	(bar)	0,2(2)
Tlak (max.) MPa	(bar)	0,35(3,5)
Zmogljivost filtra l/h 1200
Količina odpadne vode l/d	550
Prostornina filtra z aktiv-nim ogljem	I	28
Širina	mm	1000
Globina	mm	480
Višina	mm	1600
Teža	kg 110

Zahteve za potopno črpalko (tovarniško vgrajeno)

Tlak (min.)	MPa(bar)	0,2(2)
Tlak (max.)	MPa(bar)	0,35(3,5)
Minimalna črpalna količina pri ca. 0,2 MPa (2 bar)	I/h 1200
Črpalna količina, maksimalna	I/h 2000

• primerna za umazano vodo
  – primerna za neprekinjeno obratovanje
• z zaščito pred suhim tekom

OBVESTILO

Črpalke s preveliko močjo se lahko pridušijo z nastavljanjem dušilnega ventila.

Transport

PREVIDNOST

Nevarnost poškodbe in škode! Pri transportu upoštevajte težo naprave.

Preostalo vodo, ki jo vsebuje naprava, je potrebno pred transportom odstraniti.

Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Shranjevanje stroja

PREVIDNOST

Nevarnost poškodbe in škode! Pri shranjevanju upoštevajte težo naprave.

Preostalo vodo, ki jo vsebuje naprava, je potrebno pred shranjevanjem odstraniti.

Napravo shranite na mesto, kjer ni zmrzali.

Vzdrževanje in nega

Navodila za vzdrževanje

Pogoj za zanesljivo obratovanje naprave je redno vzdrževanje po naslednjem vzdrževalnem načrtu.

Uporabljajte izključno orginalne nadome- stne dele proizvajalca ali dele, ki jih slednji priporoča, kot

– nadomestne in obrabne dele,
– dele pribora,
-goriva,
- čistila.

⚠️NEVARNOST

Nevarnost nesreč pri delu na napravi. Pri vseh delih

Napravo odklopite od napajanja, v ta na-men izklopite vgrajeno glavno zasilno stika-lo in ga zavarujte proti ponovnemu vklopu.

→ Zaprite dovod vode.
→ Zaustavite tovarniško vgrajeno potopno črpalko.

Kdo sme izvajati vzdrževalna dela? Vzdrževalna pogodba

- Uporabnik

Dela z opombo "uporabnik" smejo izvajati le podučene osebe, ki znajo zanesljivo upravljati in vzdrževati visokotlačne naprave.

- Uporabniški servis

Dela z opombo "uporabniški servis" smejo izvajati le monterji uporabniškega servisa podjetja Kärcher.

Za zagotovitev zanesljivega obratovanja naprave priporočamo, da sklenete pogodbo o vzdrževanju. Prosimo, da se obrnete na pristojen uporabniški servis podj. Kärcher.

Vzdrževalni načrt

Čas Dejav-nost	Zadeven sklop	Izvedba Kdo
vsak dan povratno izpiranje	Filamentni filter	Izvedite postopek povratnega izpiranja Uporabnik
tedensko čiščenje Odtok na pral-nem mestu		Očistite lovilnik nesnage v talnem izpustu. Uporabnik
preverja-nje	Koncentracija čistilnega sred-stva v industrijski vodi	Pri nastanku pene zmanjšajte doziranje čistila v čistilni napravi. Uporabnik
	Filter z aktivnim ogljem	Stikalo magnetnega ventila pri delujoči potopni črpalki postavite na "1". Želena vrednost 25...30 l/h = 0,4...0,5 l/min. Pri manjšem pretoku očistite zaslonko (glejte „Čiščenje zaslonke“).	Uporabnik
		Stikalo magnetnega ventila pri delujoči potopni črpalki obrnite na "1". Odvze-mite vzorec vode na poskusni pipi in preverite nastanek pene (glejte „Prever-janje filtra z aktivnim ogljem“).Ob nastanku pene zamenjajte kativno oglje (glejte „Menjava aktivnega olja“.)⚠OPOZORILOČe se tedensko preverjanje filtra z aktivnim ogljem ne izvaja, lahko v kanaliza-cijo pride voda, ki vsebuje olje ali tenzide. To lahko vodi do uradnih posledic.V tem primeru na obstajajo garancijski zahtevki do podjetja KÄRCHER.	Uporabnik
mesečno preverja-nje	Lovilnik blata, črpalni bazen	V nobenem bazenu za lovilnikom blata se ne sme nahajati blato. Blato v lovil-niku blata sme biti visoko največ 1 m. Preverite nivo blata, po potrebi blato iz- črpajte in ga odstranite v skladu z lokalnimi predpisi.	Uporabnik
preverja-nje	Stikalo s plov-cem	Preverite ali je stikalo s plovcem prosto gibljivo.	Uporabnik
aktivirati	Varnostni ventil	Narebričen vijak varnostnega ventila odvijte pri delujoči potopni črpalki - voda izteka. (Narebričenega vijaka ni mogoče povsem odviti.)Ponovno privijte narebričen vijak.	Uporabnik
praznje-nje, čišče-nje	Rezervoar za porabno vodo (v kolikor obstaja)	Izpraznite, očistite, izperite in ponovno napolnite.	Uporabnik
polletno (po potrebi)	Zamenjaj-te vodo, očistite bazen	Izpraznite bazen, blato popolnoma odstranite in bazen napolnite s svežo vodoObloge za odstranjevanje shranite.	Uporabnik/ odstranjeva-lec odpadkov

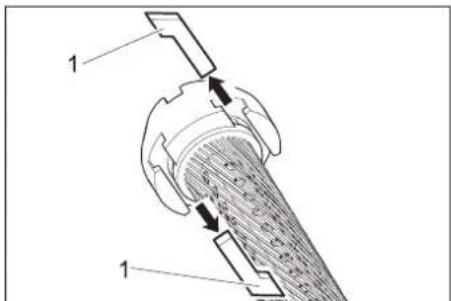

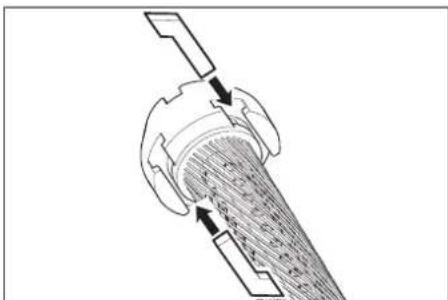

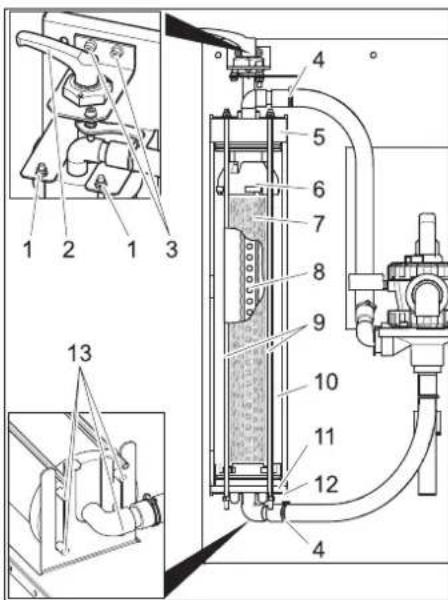

enkrat na leto	menjava	Filtrni vložek	Zamenjajte fitrni vložek filamentnega filtra.

Čiščenje zaslonke

→ Na zaslonki označite smer pretoka.
→ Demontirajte zaslonko.
→ Odprtino zaslonke očistite z iglo ali tanko žico.
→ Vgradite zaslonko, pri tem upoštevajte smer pretoka.
→ Stikalo magnetnega ventila pri delujoči potopni črpalki postavite na "1" in pre- verite pretok.

Preverjanje filtra z aktivnim ogljem

→ Steklenico do polovice napolnite z vodnim vzorcem za filtrom z aktivnim ogljem in zaprite.
→ Steklenico 5 skund močno pretresajte. Če se oblikuje penast vrhnji sloj, ki po 40 sekundah še ni razpadel, je potrebno polnitev filtra z aktivnim ogljem zamenjati.

→ Izklopite potopno črpalko.
→ Ločite cevno spojko na vhodu filtra z aktivnim ogljem.
→ Ločite cevno spojko na izhodu filtra z aktivnim ogljem.
→ Odvijte pokrov filtrske steklenice.
→ Izpraznite vsebino steklenice (potrebni 2 osebi) in snemite šobno cev.
→ Filtrsko steklenico izperite z vodo.
→ Vstavite šobno cev.

OBVESTILO

Aktivno oglje odstranite v skladu z veljavni- mi lokalnimi predpisi.

→ Lijak 4.901-090.0 nataknite na filtrsko steklenico.
→ Nalijte 20 litrov vode.
→ Napolnite 10 kg opornega proda.
→ Napolnite 14 kg = 28 l aktivnega oglja.
→ Filtrsko steklenico napolnite z vodo.
→ Privijte in pritegnite pokrov filtrske ste-klenice.

→ Izhod filtrske steklenice povežite z gibko cevjo manometra na filtru z aktivnim ogljem.
→ Vhod filtrske steklenice povečite z gibko cevjo merilnika pretoka.
→ Vklopite potopno črpalko.
→ Stikalo magnetnega ventila postavite na „1“.
→ Filtrsko steklenico spirajte v obratni smeri, dokler voda ne izstopa brez me-hurčkov.
→ Stikalo magnetnega ventila postavite na „0“.
→ Izklopite potopno črpalko.
→ Filtrsko steklenico v pravilni smeri pre-toka priključite na sistem.

OBVESTILO

Pri napravah z opcijo 2. filtra z aktivnim ogljem filtrske steklenice zamenjajte, tako da gre pretok skozi novo napolnjeno filtrsko steklenico kot skozi drugo.

→ Vklopite potopno črpalko.
→ Preverite pretok (ca. 0,5 l/min), po potrebi očistite zaslonko.

Menjava filtrnih vložkov

→ Napenjalo skupaj z uležajenjem snemite navzgor.
→ Odvijte matice na zgornjem koncu droga z navojem.
→ Snemite sklop droga z navojem.
→ Filamentni filter izvlecite naprej.
→ Snemite pokrov filamentnega filtra.
→ Snemite spodnji del filamentnega filtra skupaj s filtrnim vložkom.

→ Izvlecite matice vijaka z režo med zgornjim delom in filtrnim vložkom in med spodnjim delom in filtrnim vložkom.
→ Zgornji del in spodnji del snemite s filtrnega vložka.
→ Cev za filtrat izvlecite iz filtrnega vložka,
→ filtrni vložek zavrzite.
→ Namestite cev za filtrat na enem koncu novega filtrnega vložka.
→ Filtrni vložek napnite tako, da filamenti niso prepleteni.
→ Cev za filtrat potisnite v filtrni vložek in pri tem s pogledom v nasprotno stran filtrirnega elementa uravanajte smer cevi za filtrat.
→ Pred nadaljnjo montažo vse O-obročke namažite z običajnim tekočim milom.

OBVESTILO

Ne uporabljajte silikonske maščobe. Silikon v vodi vpliva na rezultate čiščenja in sušenja pri pranju vozil.

→ Zgornji del in spodnji del nataknite na filtrni element.
→ Zgornji in spodnji del usmerite tako, da je mogoče vstaviti matice vijaka z režo.

→ Matice pritegnite tako trdno, da se podložke se lahko premikajo z roko.
→ Gibke cevi nataknite na nastavke za gibke cevi.
→ Pritegnite objemke za gibke cevi (upoštevajte razdaljo 35 mm).
→ Napenjalo z uležajenjem vtaknite skozi pokrov filamentnega filtra.

napora obrniti v zgoraj prikazano področje. Sicer demontirajte napenjalo in ponovno vstavite v popravljenem položaju.

→ Ležaj napenjala pritrdite z obemi vijaki.
→ Nastavite prednapetost filtra.

Pomoč pri motnjah

⚠️NEVARNOST

Nevarnost nesreč pri delu na napravi. Pri vseh delih

→ Zaustavite tovarniško vgrajeno potopno črpalko.

Kdo sme odpraviti motnje?

- Uporabnik

Dela z opombo "uporabnik" smejo izvajati le podučene osebe, ki znajo zanesljivo upravljati in vzdrževati pralno napravo.

- Uporabniški servis

Dela z opombo "uporabniški servis" smejo izvajati le monterji uporabniškega servisa podjetja Kärcher oziroma monterji, ki jih je podjetje Kärcher pooblastilo.

Motnja Možen vzrok	Odprava Kdo
Naprava ne deluje Os	krba električne napetosti tovarniško vgra-jene potopne črpalke motena	Preverite in zagotovite napajanje. Uporabnik
Industrijska voda je obarvana ali se moč-no peni	Prednapetost filtra ni pravilna Nastavite prednapetost filtra Uporabnik
	Filtrni vložek okvarjen (netesen) Menjava filtrnih vložkov Uporabnik, upo-		rabniški servis
	Lovilnik blata ali črpalni bazen umazan Izpraznite in očistite bazen		Uporabnik/od-stranjevalec od-padkov
	V pralni dvorani se uporabljajo neustrezna čistila	Uporabite za separacijo kompatibilna čistila, even-tualno izperite sistem	Uporabnik, upo-rabniški servis
	Doziranje čistila previsoko	Preverite doziranje čistila, po potrebi ponovno na-stavite	Uporabnik, upo-rabniški servis
	Čiščenje pralnega mesta z inkompatibilnimi čistili	Zamenjajte vodo in izperite bazen	Uporabnik
Zmogljivost filtra je premajhna	Filamentni filter zamašen	Sperite filamentni filter, po potrebi očistite ali zame-njajte filtrni vložek.	Uporabnik
	Potopna črpalka poddimenzionirana	Uporabite ustrezno potopno črpalko (za zahteve glejte "Tehnične podatke")	Uporabnik
	Potopna črpalka je zamašena, okvarjena	Preverite, popravite, zamenjajte potopno črpalko	Uporabnik, upo-rabniški servis
	Napeljava ali ventil ne tesni, okvarjena, za-mašena	Napeljavo in ventile preverite, po potrebi očistite, popravite, zamenjajte	Uporabnik, upo-rabniški servis
Filter po povratnem izpiranju ni čist	Filtrni vložek močno umazan. Odstranite filtrni vložek (glejte "Zamenjava filtrne-ga vložka"). V 5 litrih tople vode razpustite 1 tableto RM 760. Filtrni vložek namakajte 30 minut in nato ročno operite in ožemite. Filtrni vložek izperite s čisto vodo. Pranje po potrebi ponovite. Odstranite čistilno raztopino. Vstavite filtrni vložek.		Uporabnik

Pribor

Filtrni vložek

Naroč. št.: 5.033-239.0

Filtrno polnilo filtra z aktivnim ogljem

Naroč. št.: 4.414-014.0

Lijak

Naroč. št.: 4.901-090.0

Specialni lijak za polnjenje filtrnega polnila aktivnega oglja

Prigradni komplet Filter z aktivnim ogljem

Naroč. št.: 2.641-831.0

Dodatni filter z aktivnim ogljem

Prigradni komplet preklop sveže vode

Naroč. št.: 2.641-521.0

Ročni preklop porabna voda/sveža voda, pri uporabi sveže vode v visokotlačnem či-stilniku (npr. splakovanje).

Prigradni komplet vstopni ventil

Naroč. št.: 4.640-230.0

Za pridušitev premočne črpalke za nepreči- ščeno vodo.

Prigradni komplet prezračevanje

Naroč. št.: 2.641-510.0

Prigradni komplet preliv

Naroč. št.: 2.641-868.0

Drugo stikalo s plovcem v črpalnem bazenu, daje signal zunanji alarmni napravi, će je črpalni bazen prepoln

Prigradni komplet nogice

Naroč. št.: 2.641-849.0

Naroč. št.: 6.474-073.0

Potopna črpalka kot črpalka neprečiščene vode

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, će kdo napravo spremeni brez našega soglasja.

Proizvod: Reciklirna naprava za odpa- dne vode

Tip: 1.217-xxx

Zadevne direktive EU:

2006/95/ES

2014/30/EU

Uporabljeni usklajeni standardi:

EN 60204-1

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo: S. Reiser

Alfred Kärcher SE & Co. KG

Instaliranje naprave (Le za strokovno osebje)

Opozorilo

Napravo smejo instalirati le

– Kärcher monterji uporabniškega servisa

– Kärcher pooblaščene osebe

Priprava postavitvenega prostora

Da se naprava pravilno namesti, so potrebne sledeče predpostavke:

– pred zmrzaljo zaščiten prostor z zadostnim prezračevanjem in odzračevanjem

– zadostna osvetlitev na kraju postavitve

– talni izpust v lovilnik blata

– nosilna stena za pritrditev naprave

- Podlaga mora biti zadostno nosilna in trdna.

Razpakiranje naprave

Napravo vzemite iz embalaže in pakirne materiale oddajte v reciklažo.

Elektroinstalacija

Naprava mora biti zavarovana s Fl-zaščitnim stikalom tipa B, 30 mA.

Električno priključitev sme izvesti le elektrostrokovnjak. Obvezno se morajo upoštevati nacionalni predpisi!

Elektroinstalacija po IEC 60364-1

Vodna instalacija

Vodna instalacija je odvisna od specifičnih pogojev obstoječih komponent naprave, kot so

– Vrsta in tip visokotlačnega čistilnika

OBVESTILO

Izhod porabne vode naprave se neposredno poveže z dotokom vode visokotlačnega čistilnika. Pri visokotlačnih čistilnikih s posodo s plovcem lahko pride do nastajanja pene v posodi s plovcem. V tem primeru je potrebno visokotlačni čistilnik preklopiti na sesalno obratovanje (glejte ločeno navodilo za uporabo visokotlačnega čistilnika).

- vrsta in tip lokalnih komponent (lovilnik blata, črpalni bazen, itd.)

- nazivne širine, dolžine in izvedbe kana-lov

Zato se mora vodna instalacija izvesti po posebnih pogojih na lokaciji.

Specifikacija tovarniško vgrajene potopne črpalke mora ustrezati podatkom v poglavju „Tehnični podatki / Zahteve za potopno črpalko“.

⚠️ NEVARNOST

Nevarnost poškodb zaradi spotika.

Cevi na napravi speljite tako, da ni nevarnosti spotikanja.

OBVESTILO

Pri zagonu večpotni ventil obrnite v položaj „POVRATNO IZPIRANJE/BACKWASH“ in napravo splaknite, dokler iz filamentnega filtra ne uidejo vsi mehurčki. Nato večpotni ventil postavite v položaj „FILTRACIJA“.
