Vrsta izdelka	Električno dvigalo
Znamka	Güde
Model	GSZ 300600
Napajanje	230 V ~ 50 Hz
Moč motorja	1050 W
Maksimalna dvižna sila (s povratnim škripcem)	600 kg
Maksimalna dvižna sila (brez povratnega škripca)	300 kg
Maksimalna višina dviga (300 kg)	11 m
Maksimalna višina dviga (600 kg)	5,5 m
Premer kabla	4,5 mm
Dolžina kabla	12 m
Stopnja zaščite	IP 54
Neto teža	17,6 kg
Predvidena uporaba	Vertikalno dviganje togih bremen v notranjih prostorih (gospodinjstvo, prosti čas)
Izklop v sili	Da, rdeče stikalo zavrtite za ¼ obrata za odklepanje
Končna stikala	Da, za dviganje in spuščanje
Toplotna zaščita	Vgrajena toplotna varovalka (ponovni zagon po ohlajanju ~5 min)
Čiščenje	Z vlažno krpo, nikoli pod vodo ali z agresivnimi sredstvi
Mazanje kabla	Vsak mesec
Letni pregled	Pri specialistu z vpisom v kontrolno knjigo
Nadomestni deli	Originalno jekleno vrv, povratni škripec itd.
Garancija	Glejte pogoje na spletni strani Güde

Pogosto zastavljena vprašanja - GSZ 300600 Güde

Kakšna je največja obremenitev, ki jo lahko dvigne GSZ 300600?

Brez povratnega škripca je največja obremenitev 300 kg. S priloženim povratnim škripcem se poveča na 600 kg.

Ali lahko dvigalo uporabljam na prostem?

Ne, dvigalo je zasnovano izključno za uporabo v zaprtih prostorih. Ne sme biti izpostavljeno dežju ali vlagi.

Kako pravilno namestim dvigalo?

Dvigalo pritrdite na nihajno jekleno cevasto roko (premer 43 mm, debelina stene najmanj 3 mm). Nosilna konstrukcija mora prenesti vsaj dvojno obremenitev. Dvigalo mora biti nameščeno vodoravno.

Kaj storiti, če se motor med uporabo ustavi?

Motor je zaščiten s toplotno varovalko. V primeru preobremenitve se ustavi. Počakajte približno 5 minut, da se ohladi, preden ga ponovno uporabite. Preverite tudi, da obremenitev ne presega zmogljivosti in da je omrežna napetost pravilna.

Kako pravilno uporabim povratni škripec?

Odstranite škripec, vstavite kabel, ga ponovno namestite. Obremenitev obesite na kavelj. Pozor: končno stikalo ne deluje s škripcem; pustite vsaj 20 cm razmika med škripcem in dvigalom.

Kdaj je treba zamenjati jekleno vrv?

Zamenjajte vrv takoj, ko ima prekinjene žice, gube ali vidno obrabo (glejte sliko 3 v navodilih). Vedno uporabite originalno vrv za zagotavljanje varnosti.

Kakšno redno vzdrževanje je potrebno?

Napravo očistite z vlažno krpo. Enkrat na mesec namažite jekleno vrv in namažite ležaj škripca. Dvigalo naj vsaj enkrat letno pregleda specialist.

Ali lahko s tem dvigalom dvigujem osebe?

Ne, to je strogo prepovedano. Dvigalo je namenjeno samo dviganju bremen, nikoli oseb ali živali.

Kako ponastavim izklop v sili?

Za odklepanje izklopa v sili zavrtite rdeči gumb za četrt obrata v smeri urinega kazalca. Naprava bo nato spet delovala.

Kje najdem nadomestne dele in tehnično podporo?

Obiščite spletno stran www.guede.com rubrika Service. Podporo lahko kontaktirate tudi po telefonu na +49 (0) 79 04 / 700-360 ali po e-pošti na [e-mail]. Imeti pripravljeno serijsko številko in številko naročila.

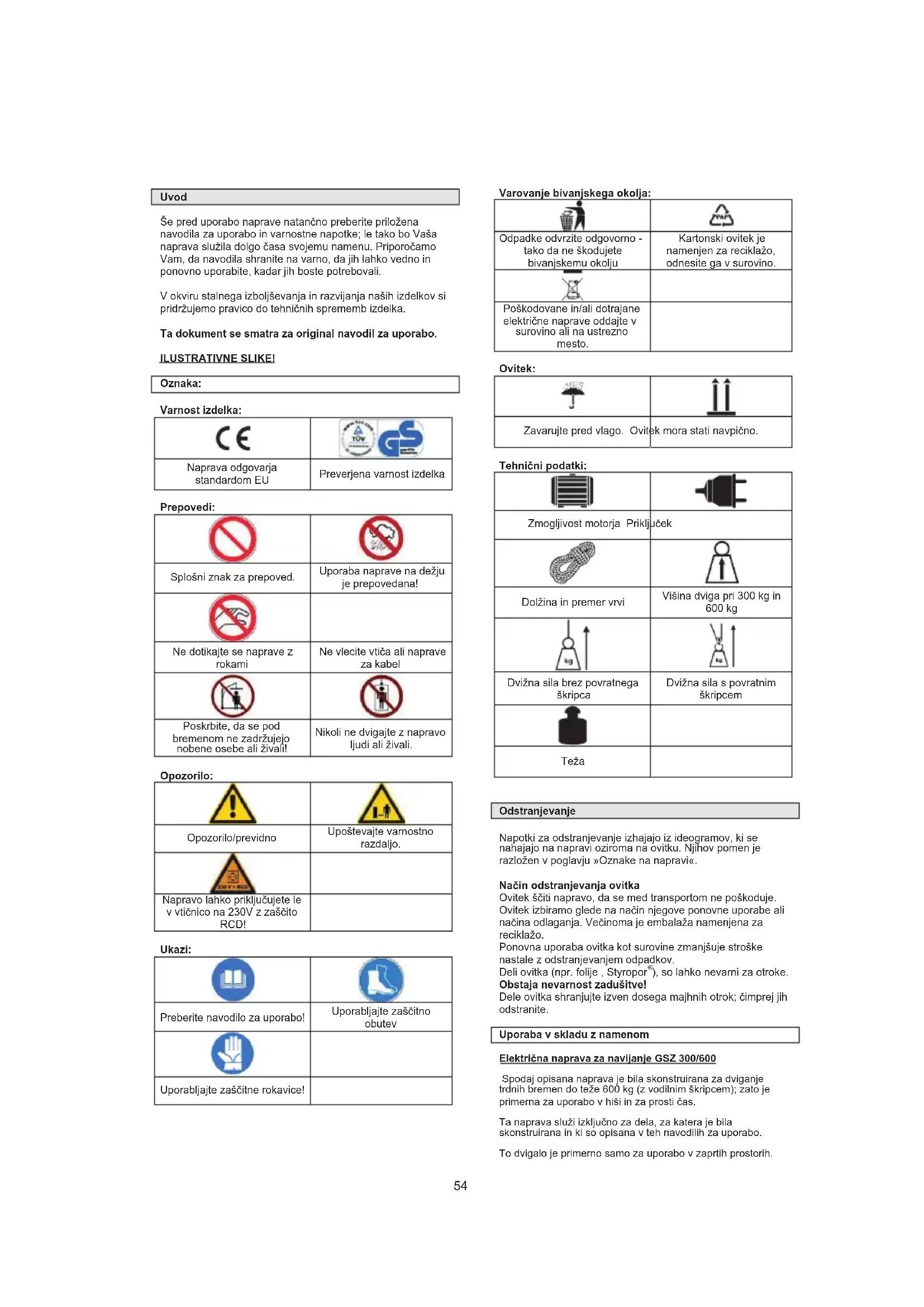

NAVODILA ZA UPORABO GSZ 300600 Güde

Še pred uporabo naprave natančno preberite priložena navodila za uporabo in varnostne napotke; le tako bo Vaša naprava služila dolgo časa svojemu namenu. Priporočamo Vam, da navodila shranite na varno, da jih lahko vedno in ponovno uporabite, kadar jih boste potrebovali.

V okviru stalnega izboljševanja in razvijanja naših izdelkov si pridržujemo pravico do tehničnih sprememb izdelka.

Ta dokument se smatra za original navodil za uporabo.

ILUSTRATIVNE SLIKE!

Oznaka:

Varnost izdelka:

Naprava odgovarja standardom EU	Preverjena varnost izdelka

Prepovedi:

Splošni znak za prepoved.				Uporaba naprave na dežju je prepovedana!
Ne dotikajte se naprave z rokami				Ne vlecite vtiča ali naprave za kabel
Poskrbite, da se pod bremenom ne zadržujejo nobene osebe ali živali!				Nikoli ne dvigajte z napravo ljudi ali živali.

Opozorilo:

Opozorilo/previdno			Upoštevajte varnostno razdaljo.
Napravo lanko prijučujete le v vtičnico na 230V z zaščito RCD!

Ukazi:

Preberite navodilo za uporabo!			Uporabljajte zaščitno obutev
Uporabljajte zaščitne rokavice!

Varovanje bivanjskega okolja:

Odpadke odvrzite odgovorno -tako da ne škodujetebivanjskemu okolju		Kartonski ovitek jenamenjen za reciklažo,odnesite ga v surovino.
Poškodovan električne na surovino a

Ovitek:

[276W]
Zavarujte pred vlago. Ovitek mora stati navpično.

Tehnični podatki:

Zmogljivost motorja Priključek
Dolžina in premer vrvi			Višina dviga pri 300 kg in 600 kg
Dvižna sila brez povratnega škripca			Dvižna sila s povratnim škripcem
Teža

Odstranjevanje

Napotki za odstranjevanje izhajajo iz ideogramov, ki se nahajajo na napravi oziroma na ovitku. Njihov pomen je razložen v poglavju »Oznake na napravi«.

Način odstranjevanja ovitka

Ovitek ščiti napravo, da se med transportom ne poškoduje. Ovitek izbiramo glede na način njegove ponovne uporabe ali načina odlaganja. Večinoma je embalaža namenjena za reciklažo. Ponovna uporaba ovitka kot surovine zmanjšuje stroške nastale z odstranjevanjem odpadkov. Deli ovitka (npr. folije , Styropor®), so lahko nevarni za otroke Obstaja nevarnost zadušitve! Dele ovitka shranjujte izven dosega majhnih otrok; čimprej jih odstranite.

Uporaba v skladu z namenom

Električna naprava za navijanje GSZ 300/600

Spodaj opisana naprava je bila skonstruirana za dviganje trdnih bremen do teže 600 kg (z vodilnim škripcem); zalo je primerna za uporabo v hiši in za prosti čas.

Ta naprava služi izključno za dela, za katera je bila skonstruirana in ki so opisana v teh navodilih za uporabo.

To dvigalo je primerno samo za uporabo v zaprtih prostorih.

Enota se ne sme uporabljati v kmetijstvu.

Vsaka druga uporaba tj. izven okvira se smatra kot uporaba, ki je v navzkrižju z namenom. Proizvajalec ne odgovarja za posledične škode. Ne pozabite, da naši izdelki niso konstruirani za industrijsko pač pa samo za privatno rabo.

Obseg dobave

Napravo vzemite iz ovitka in preverite, će so prisotni vsi njeni sestavni deli:

1x Vodilni škripec

4x šestkotni vijak

2x pritrdilno streme

1x priročnik za uporabnika

Če kateri od zgoraj opisanih delov v paketu manjka ali je poškodovan, se prosim obrnite na svojega prodajalca.

Opis naprave (slika 1 in 2).

a Pritrdilno streme b Šestkotni vijak

c Streme za izklop

d Kavelj

e Končno stikalo za dviganje

f Motor

g Trup stikala

h Upravljalno stikalo

i Stikalo za izklop v sili

j Nosilec kavlja

k Tuljava za vrv

/ Uteži

m Jeklena vrv

n Vodilna loputa

o Podstavek

p Končno stikalo za zagon

Garancija

Garancija traja 12 mesecev v primeru industrijske rabe ali 24 mesecev pri potrošniku in se začne na dan prodaje naprave.

Garancija velja le za tovarniške napake oz. napake, nastale na materialih, iz katerih je naprava izdelana. Če zahtevate popravila v okviru garancije vedno priložite veljaven račun, ki mora vsebovati datum prodaje in podpis prodajalca.

Garancija ne velja, v kolikor napravo uporablja oseba, ki ni strokovno usposobljena, ali će do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki oz. neupoštavanja navodil ter kot posledica običajne uporabe.

Pomembni osnovni varnostni napotki

Še pred uporabo naprave natančno preberite priložena navodila za uporabo in varnostne napotke v nadaljevanju. V kolikor napravo posojate ali posredujete drugim osebam, priložite zraven še ta navodila za uporabo. Navodila za uporabo vedno dobro shranite!

Ovitek: Da bo vaša naprava med prevozom zaščitena pred poškodbami, je nameščena v embalažo. Ovitek je izdelan iz materiala, ki se ga da ponovno uporabiti za reciklažo.

Natančno prosim preberite priložena navodila za uporabo in upoštevajte napotke v njih. Po navodilih za uporabo se seznanite z delovanjem in uporabo naprave ter z varnostnimi napotki pri delu. Ta navodila shranite na varno mesto za poznejšo rabo!

• Napravo lahko uporabljajo le osebe, ki natančno preberejo in pravilno dojamejo to navodilo za uporabo. Naprave pa naj ne uporabljajo osebe, ki niso bile dovolj poučene ali katerih zdravstveno stanje onemogoča normalno opravljanje dela.
• Pred uporabo napravo temeljito preglejte. Naprave ne uporabljajte, će je varnostni sistem pokvarjen oziroma

obrabljen. Nikoli ne izklapljajte varnostnega sistema naprave.

• Napravo uporabljajte le v namen, ki je naveden v priloženem navodilu za uporabo.
• Vedno delajte zbrano. Kontrolirajte svoje delo. Ravnajte previdno. Ne uporabljajte naprave, će ste utrujeni.
• Odgovarjate za varnost na delovnem mestu.
  • Nikoli ne puščajte naprave brez nadzora.
• Če želite delo prekiniti, napravo izklopite in jo odložite na varno mesto.
• Nikoli ne uporabljajte naprave na dežju ali v vlažnem oz. mokrem okolju.
• Naprave nikoli ne polivajte z vodo in je ne namakajte v druge tekočine.
• Orodja ne uporabljajte v bližini gorljivih tekočin ali plinov.
• Ne vključujte naprave, će je obrnjena ali izven delovnega položaja.
• Napravo hranite zunaj dosega ostalih oseb, predvsem otrok in tudi domačih živali.
• Ne dovolite drugim osebam, da se dotikajo električne naprave ali kabla.
• Po končanem delu vedno izvlecite vtič iz vtičnice in preverite, će naprava brezhibna.
• Napravo shranite na suho mesto in izven dosega otrok, če je ne uporabljate.
• Napetost v omre žju se mora ujemati z napetostjo na tipski etiketi naprave.
• Napravo lahko popravlja le strokovnjak električar.
• Še pred uvedbo naprave v pogon in po morebitnem udarcu ob trdi del preverite obrabljenost ali će ni poškodovana; morebitna popravila prepustite strokovnjakom.
• Nikoli ne uporabljajte rezervnih delov in opreme, ki jih predhodno ne odobri proizvajalec.
• Napravo uporabljajte samo podnevi ali pa pri dobri umetni svetlobi.
• Preprečite stik naprave in drugih predmetov, da ne pride do nastanka kratkega stika.
• Vse kable napeljite tako, da ne ovirajo hoje okoli naprave in ne povzročijo spotike ali poškodbe kablov!
• Pri delu vedno uporabljajte ustrezno delovno in zaščitno obleko in upoštevajte ter storite vse preventivne ukrepe, da preprečite morebitne nezgode.
• Kabel uporabljajte le v namen kateremu služi. Ne nosite naprave za kabel in vtiča ne vlecite iz vtičnice za kabel. Kable zavarujte pred prekomernim pregrevanjem, oljem ali ostrimi robovi.
• Natančno skrbite za svojo napravo. Naprava mora biti vedno čista, da bo varno in pravilno delovala. Redno pregledujte vtič in kabel; će je kateri del poškodovan, prepustite zamenjavo osebi, ki je za to usposobljena. Redno pregledujte priključne in podaljševalne kable; poškodovane zamenjajte z novimi.
• Podaljševalni kabel za zunanjo uporabo. Zunaj uporabljajte le podaljševalne kable, ki so izdelani in odobreni za zunanjo uporabo (parametri: do 20 m premera 1,5 mm2, od 20 do 50 m pa premera 2,5 mm2).
• Napravo izključite iz omrežja:
• pred rednim čiščenjem.
• po vsaki uporabi
• Osebe, ki zaradi svojih fizičnih, senzoričnih ali duševnih sposobnosti oziroma radi svoje neizkušenosti ali neznanja niso sposobne upravljati naprave, je prav tako ne smejo uporabljati.
• V kolikor so naprava, priključni kabel ali jeklena vrv vidno poškodovani, ne uporabljajte oz. ne vključujte stroja.
• Č e je električni kabel naprave poškodovan, ga morata električar ali proizvajalec zamenjati z novim.
• Popravila na tej napravi lahko izvaja le elektromehanik. Nestrokovno popravljena naprava je lahko nevarna.

• Za opremo veljajo enaki predpisi.

Güde GmbH & Co. KG ne garantira za škode, ki bi nastale:

• s poškodbami naprave zaradi mehanskih vplivov in preobremenitve.
• spremembe naprave
• Uporaba v namene, ki niso v skladu z navodili.
• Brezpogojno upoštevajte vse varnostne napotke, da bi preprečili telesne poškodbe in škode.

Pomembni varnostne napotke

• Še preden se lotite dela, preglejte napravo, će ni poškodovana in će vsi njeni sestavni deli delujejo pravilno. Predvsem pa preverite brezhibno stanje karabinskih kavljev, ki služijo kot varovalka pred nekontroliranim padanjem bremena in zdrs iz veznih sredstev kot so (vrvi, obročki, transportne zanke itd.).
• Napravo lahko uporabljate le za dviganje bremen, katerih teža ne presega maksimalne nosilnosti naprave, ki jo določi proizvajalec in vpiše v tipsko etiketo izdelka.
• Ne dvigajte bremen, ki so pritrjena v neskladju s predpisi oz. ki bi lahko padla na tla.
  – Breme privežite po priporočilih.
  — Breme, ki ga želite premestiti dvigajte le v navpični legi! Nikoli ne vlecite in ne dvigajte naprave v poševni legi!
• Pod bremenom ali v nevarnem področju naprave ne smejo stati nobene osebe – razen uporabnika. Upoštevajte minimalno varnostno razdaljo 10 m od bremena, ki ga dvigate.
• Bremena lahko dvigate le, če uporabljate ustrezne pritrdilne elemente (vrvi, krogi, pritrdilne zanke itd.) ter v skladu z ustreznimi določili in standardi.
• Ne uporabljajte vrvi naprave za pritrjevanje (vezanje) bermen.
• Napravo lahko vključite šele, će je vrv pravilno poravnana.
• Naprave ne puščajte brez nadzora, će je breme oz. tovor dvignjen.
• Še pred uporabo naprave preverite nosilnost nosilnih struktur naprave.
• Še pred uporabo naprave preverite, će so vrvi nepoškodovane ali će niso obrabljene; s kakršnokoli poškodbo je vrv nevarna, zato jo nemudoma zamenjajte z novo; nova vrv mora s svojimi lastnostmi natančno ustrezati prejšnji oz. dovoljeni nosilnosti naprave. Vrvi lahko zamenjate le z novimi originalnimi vrvmi.
• V primeru težav pri delovanju vrvi se posvetujte s strokovnim prodajalcem in se izognite kakršnimkoli začasnim rešitvam.
• Motor za pogon naprave je opremljen z varovalko motorja. Ne preobremenjujte motorja, će imate težave; preverite, će teža bremena ne presega predpisane meje in nosilnosti vrvi in naprave, oz. će ni prišlo do upada napetosti v omrežju.
• Da lahko v primeru nevarnosti pravočasno reagirate, upravljajte napravo na vidnem mestu, da lahko varno nadzirate cel delovni prostor okoli nje.
• Poskrbite za to, da se bo vrv navijala na cilinder vedno čisto – slika 5.
• Prepričajte se, će je vrv pravilno navita na tuljavo: ob koncu vrvi še mora ostati na tuljavi še najmanj tri navitja.
• Nikoli ne spreminjajte tehničnih lastnosti naprave; za dviganje uporabljajte le originalne pripomočke in samo skupaj z napravo.

• Dvižne mehanizme, dobavljene skupaj z napravo uporabljajte le tako, kot je priporočeno v teh navodilih za uporabo. Naprave ne uporabljajte v drug namen ali v sklopu z drugimi napravami.

• Za priključitev električnega kabla naprave na podaljševalni, ne uporabljajte lepilnega traku in drugih pripomočkov.

• Prepričajte se, će se električne lastnosti omrežja za priključitev naprave ujemajo z vrednostmi, ki so navedene na tipski etiketi motorja.
• Preverite tudi parametre in zmogljivost podaljševalnih kablov, ki jih želite uporabiti za napeljavo elektrike, oz. skupaj s to napravo.

- Pred vsakršno uvedbo naprave v pogon preglejte jekleno vrv, će ni poškodovana ali dotrajana. Uporaba naprave s poškodovano vrvjo je strogo prepovedana (slika 3)

• Dviganje oseb je prepovedano.

- Nered na delovnem mestu lahko privede do nezgode.

- Zavarujte se pred električnim udarom. Ne dotikajte se z deli telesa ozemljenih predmetov.

- Preglejte, će naprava ni poškodovana. Pred ponovno uporabo naprave natančno preverite varnostni sistem naprave, će deluje pravilno in brezhibno. Preverite, će vsi gibljivi deli naprave delujejo brezhibno, će niso blokirani ali poškodovani. Vsi deli morajo biti pravilno montirani, da so zagotovljeni vsi pogoji delovanja naprave. Poškodovana zaščitna oprema in deli se morajo popraviti ali zamenjani v priznani strokovni delavnici, će v navodili za uporabo ni drugače navedeno. Zamenjavo poškodovanih stikal prepustite strokovnjakom iz pooblaščenega servisa. Ne uporabljajte naprave, katerih stikala ne delujejo pravilno.

- Elektromotor naprave je zaščiten s toplotno varovalko. Ko se toplotna varovalka sproži, se naprava zaustavi. Ko se ohladi (približno 5 minut) lahko napravo ponovno vklopite.

- Opozorilo: Naprava ni primerna za dolgotrajno uporabo in industrijsko rabo, ker se lahko čez par delovnih ciklusov samodejno izklopi. Za industrijsko rabo se uporabljajo stroji, ki morajo biti izdelani v skladu z varnostnimi predpisi, še pred uvedbo v pogon pa jih mora pregledati strokovnjak.

• Poškodovane dele čimprej zamenjajte z novimi.

- Nikoli se sami ne spuščajte v popravila (izguba garancije in varnosti).

- Naprave ne izpostavljajte po nepotrebnem vremenskim vplivom, neposrednim sončnim žarkom in ne prenizkim temperaturam.

- Pod visečim bremenom ali v njegovi neposredni bližini je gibanje vseh oseb strogo prepovedano.

- Vaša električna naprava je opremljena s stikalom za izklop v sili. V sili lahko pritisnete na rdeče stikalo za izklop v sili! Če želite odviti blokiranje stikala za izklop v sili, ga obrnite za četrt vrtljaja v smeri urnih kazalcev.

- Opozorilo: Naprava ima končno stikalo, ki motor ugasne, v kolikor se cilinder odvije do konca (tri navitja vrvi).

Prepovedan način delovanja

Navedeni načini uporabe so prepovedani!

1. Dviganje, ko vrv ne visi navpično.

2. Dviganje bremen na tleh

3. Dviganje bremen obešenih izven težišča

4. Nihanje z obešenim bremenom z namenom, da premaknemo breme izven smeri naprave.

5. Dviganje ali spuščanje bremena, će so v neposredni bližini naprave ovire, ki bi to onemogočale.

6. Zapuščanje naprave z dvignjenim bremenom.

7. Upravljanje naprave na mestu, ki ni pregledno, oziroma izven uporabnikovega zornega kota.

8. Dviganje oseb

Dviganje bremen s težo, ki prekoračuje maksimalno dovoljeno nosilnost naprave.

Uporaba naprave, ki ni v brezhibnem stanju.

Neprekinjeno delovanje: Upoštevajte delovne cikluse v skladu z napotki proizvajalca, da preprečite okvare motorja.

Uporaba končnega stikala za dviganje in običajen izklop procesa dviganja.

Da preprečite nenormalno odvijanje vrvi z navitja, ne spuščajte kavlja ali škripčevja do tal.

(-i), končno stikalo ne deluje! Poskrbite, da škripec ne pride bližje k napravi, kot je dovoljena razdalja 20 cm.

1. Odvijte povratni škripec.
2. V povratni škripec napeljite vrv.
3. Povratni (-e) škripec (-ce) ponovno namestite; nato privijte vijake.
4. Breme, ki ga želite dvigniti, pritrdite na nosilni kavelj.

Ukrepi v zasilnih primerih

Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Zaradi reševanja morebitnih nezgodnih situacij, mora biti na delovnem mestu vedno prisotna omarica ali škatla prve pomoči, v skladu z DIN 13164. Material, potreben za prvo pomoč, ki ga porabite, takoj dopolnite z novim. Če potrebujete strokovno pomoč, izpolnite prosim sledeče podatke:

1. Kraj nezgode
2. Vrsta nezgode
3. Število ranjenih oseb
4. Vrsta poškodbe

Zahteve, ki jih mora spolnjevati uporabnik

Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo.

Izobrazba

Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave.

Minimalna starost

Mladoletniki lahko uporabljajo napravo, ko dopolnijo 16. leto starosti. Izjema so mladoletniki, ki se kot vajenci udeležijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzorom učitelja.

Šolanje

Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodilo za uporabo. Posebno šolanje zato ni potrebno.

Tehnični podatki

Priključek 230 V~50 Hz
Zmogljivost motorja 1050 W
najvišja dvižna sila s povratnim škripcem 600 kg
najvišja dvižna sila brez povratnega škripca 300 kg
Maks. višina dviga 300 kg 11 m
Maks. višina dviga 600 kg 5,5 m
Premer vrvi 4,5 mm
Dolžina vrvi 12 m
Tip zaščite	IP 54
Teža	17,6 kg

Transport in skladiščenje

Med skladiščenjem poskrbite, da bo naprava shranjena na suhem mestu, nedostopnem za otroke oziroma nepoklicane osebe. Napravo temeljito očistite, će je ne boste uporabljali dalj časa.

Montaža in priprava

Namestitev

• Pri izvzemanju naprave iz ovitka preverite, će so priloženi vsi deli, in preverite pravilno delovanje naprave in opreme. Da ne izgubite pravic do garancije, reklamirajte morebitne manjkajoče dele takoj po dobavi.
• Natančno preberite napotke za uporabo, ki so priloženi napravi (ta priročnik za uporabnika); pri namestitvi in instalaciji naprave se ravnajte natančno v skladu s podatki spodaj.
• Nosilni del, na kateri želite pritrditi napravo, mora prenesti najmanj dvakratno težo bremena, ki ga želite premestiti (Priporočamo Vam, da se glede tega posvetujete s strokovanjakom).
• Naprava se montira predvsem na jekleno cevno premično roko. Uporabljena cevna roka (vzvod) mora biti premera 43 mm – debelina stene pa najmanj: 3 mm.
• Premični vzvod mora biti trdno vgrajen v steno. Usidran mora biti s stabilnim sidrom, ki prenese nastale sile.
• Naprava mora biti vedno pritrjena ravno – nikoli pa ne poševno.
• Če uporabljate povratni škripec, obesite kavelj z bremenom (d) v nosilec kavlja (j) na konzoli (o).

Uvedba električne naprave v pogon

Korak 1

Naprava je sedaj pripravljena za uporabo!

Sekundarne nevarnosti in varnostni ukrepi

Sekundarna nevarnost električnega udara:

Nevarnost Opis Varnostni ukrep (-i)
Neposreden stik z električnimtokom	Električni udar RCD
Posredni stik z električnim tokom	Posredni električni udar preko medija	RCD

Druge nevarnosti:

Nevarnost Opis Varnostni ukrep (-i)
Odbiti predmeti ali brizgajoče tekočine	Nafta lahko brizgne iz črpalke in povzroči resne telesne poškodbe.	Vedno uporabljajte zaščitna očala in rokavice.
Drsenje, spotika ali padec oseb	Električni kabel in naprava sama sta lahko vzrok spotike.	Glede na način namestitve poskrbite za ustrezne varnostne ukrepe. (izberite primerno mesto za namestitev, označite si mesto za namestitev itd.).

Vzdrževanje in oskrba

1. Pozor - Nevarnost smrtnih poškodb zaradi električnega udara! Pred vsakokratnim čiščenjem in vzdrževanjem izključite napravo iz omrežja. Pozor – nevarnost poškodb naprave! Nikoli ne čistite naprave pod tekočo ali v stojeci vodi. Ne čistite naprave z grobimi ali jedkimi čistilnimi sredstvi, ne uporabljate trdih predmetov, da ne poškodujete naprave. Napravo občasno očistite z vlažno krpo.
2. Redno pregledujte jekleno vrv (m) po celi dolžini, će ni poškodovana oz. će pravilno deluje končno stikalo (e) (naprava naj se dvigne gor do uteži (l), tako da samodejno aktivira izključno stikalo (c)).
3. V kolikor je vrv (m) poškodovana (počena ali scefrana, glej sliko. 3), jo zamenjajte z novo, originalno vrv. Pri montaži vrvi v nobenem primeru ne pozabite na uteži (I), saj je od tega odvisen varen izklop naprave s skrajnem položaju.
4. Ležaj povratne lopute (n) mažite redno z manjšo količino olja.
5. V kolikor je naprava izklopljena preverite, će so vsi mehanski konstrukcijski deli naprave nepoškodovani.
6. Napravo mora vsaj enkrat letno pregledati strokovnjak. Rezultat preizkusa vpišite v priloženo tehnično knjižico.
7. Jekleno vrv čistite in mažite z mazivom vsak mesec.

Servis

Ali imate tehnična vprašanja? Reklamacijo? Ali potrebujete rezervne dele ali nova navodila za uporabo? Na naši spletni strani www.guede.com Vam bomo v oddelku Servis hitro pomagali. Prosimo, pomagajte nam, da bomo lahko mi pomagali vam. Da lahko Vašo napravo v primeru reklamiranja identificiramo, prosimo, da nam pošljete serijsko številko, št. naročila in leto izdelave. Vse navedene podatke boste našli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu:

Serijska številka:

Številka naročila:

Leto izdelave:

Telefon: [phone] / 700-360

Telefaks: +49 (0) 79 04 / 700-51999

E-pošta: [e-mail]

Pomembna informacija za stranke

Opozarjamo Vas, da napravo v času garancije ali izven nje vračate zavito v originalnem ovitku. S tem ukrepom se učinkovito prepreči odvečno škodovanje pri transportu ali spornemu reševanju. Naprava je optimalno varovana samo, će je zavita v originalni ovitek in tako.

Kontrolni seznam

Cenjene stranke,

da prepreči morebitne materialne škode in poškodbe, mora uporabnik naprave skrbeti za napravo tako, da bo vedno delovala varno in brezhibno. Slednji kontrolni seznam naj služi kot osnova za redno kontrolo in preverjanje v časovnih presledkih, ki jih določi uporabnik, istočasno pa tudi kot tehnično dokumentacijo. Popravilo napak, ki jih odkrijete ob uporabi naprave, prepustite strokovnjakom.

Kontrolni spisek/kontrolna knjiga naprave za navijanje	Datum		Datum		Datum
Jeklena vrv:Preverjanje stanja posameznih žic	DA	NE	DA	NE	DA	NE
Pregled jeklene vrvi - mesta zloma	□	□	□	□	□	□
Pregled jeklene vrvi - mesta zvijanja	□	□	□	□	□	□
Pregled stiskanja	□	□	□	□	□	□
Kabel:Pregledovanje električnega kabla	□	□	□	□	□	□
Pregled kabla in stikal	□	□	□	□	□	□
Upravljalni delPreverjanje pokrova stikala	□	□	□	□	□	□
Preverjanje gumbov	□	□	□	□	□	□
Pokrov zračnika:Ohišje zračnika mora biti čisto	□	□	□	□	□	□
Zavora:Preverjanje zavore	□	□	□	□	□	□
Pritrdilni vijaki:Preverjanje vijakov	□	□	□	□	□	□
Preverjanje nosilnih elementov in montačnih dolov	□	□	□	□	□	□
Preverjanje naprave - rja	□	□	□	□	□	□
Preverjanje pokrova naprave - zatesnjenost	□	□	□	□	□	□
Priključna omarica:Preverjanje priključne omarice - razpoke	□	□	□	□	□	□
Končna stikala:Preverjanje končnih stikal	□	□	□	□	□	□
Kavelj bremena:Preverjanje kavlja - poškodbe	□	□	□	□	□	□
Preverjanje kavlja - poškodbe	□	□	□	□	□	□
Preverjanje pritrdilne vzmeti	□	□	□	□	□	□

Uvod

Güde GmbH & Co. KG ne odgovara za štete nastale zbog:

• oštećenja uređaja zbog mehaničkih utjecaja ili preopterećenja.
• izmjena uređaja
• Upotreba u svrhe koje nisu navedene u Uputama za upotrebu.
• Pridržavajte se svih bezbjednosnih uputa da biste spriječili ozljede pri radu i materijalne štete.

Važna bezbjednosna upozorenja

• Prije početka radova odnosno dizanja tereta mora je provjeriti besprijekorno funkcionisanje svih sastavnih dijelova dizalice. Posebno provjerite besprijekorno stanje karabina koje onemogućuju nehotično odspajanje kuke za dizanje tereta od dijelova za vješanje tereta (užad, prsteni, okca za vješanje itd.).
• Uređaj smije se upotrebljavati samo za dizanje tereta čija težina ne smije da prekorači najvišu preporučenu težinu navedenu od strane proizvođača na natpisnoj pločici uređaja.
• Zabranjeno je podizati teret koji je neispravno pričvršćen protivno važećim propisima i može pasti na pod.
• Teret fiksirajte na propisan način.

- Teret se smije dizati isključivo u visećem položaju! Nikad ne povlačite odnosno ne dižite teret u kosom položaju!
