NAVODILA ZA UPORABO SRE3531C QLIMA

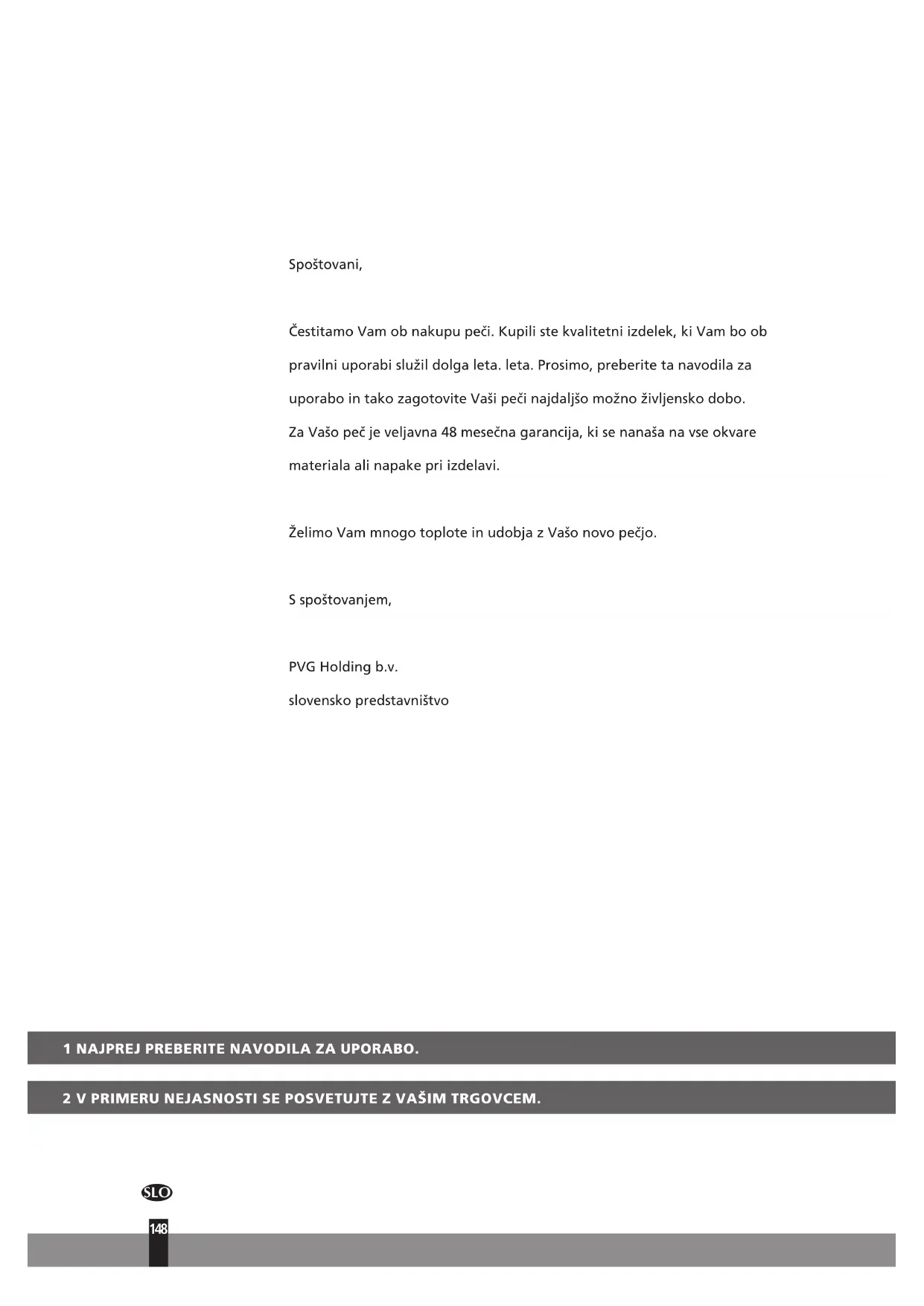

147Spoštovani, Čestitamo Vam ob nakupu peči. Kupili ste kvalitetni izdelek, ki Vam bo ob pravilni uporabi služil dolga leta. leta. Prosimo, preberite ta navodila za uporabo in tako zagotovite Vaši peči najdaljšo možno življensko dobo. Za Vašo peč je veljavna 48 mesečna garancija, ki se nanaša na vse okvare materiala ali napake pri izdelavi. Želimo Vam mnogo toplote in udobja z Vašo novo pečjo. S spoštovanjem, PVG Holding b.v. slovensko predstavništvo 1 NAJPREJ PREBERITE NAVODILA ZA UPORABO. 2 V PRIMERU NEJASNOSTI SE POSVETUJTE Z VAŠIM TRGOVCEM.

• Zaradi protipožarne varnosti rezervoar vedno polnite, ko je grelnik izklopljen, ali celo v drugem prostoru, ne v tistem, v katerem je grelnik postavljen.• Vedno zagotovite, da je rezervoar pravilno zaprt, ko vanj dolivate gorivo, in da je na varni razdalji od vseh virov toplote ali odprtega plamena (glejte poglavje B).• Vse posode z gorivom skladiščite z originalnimi pokrovčki in pečati v hladnem in temnem prostoru. • Gorivo se stara. Na začetku vsake ogrevalne sezone uporabite novo gorivo.• Če boste kot gorivo za ogrevanje uporabljali Qlima Premium Quality Fuels, boste s tem zagotovili, da boste vedno uporabljali kakovostno gorivo.• Preden zamenjate znamko in/ali tip goriva, poskrbite, da bo mobilni grelnik najprej popolnoma porabil vse gorivo v grelniku. Pri prvem vklopu peči, bo peč nekaj časa dišala »po novem«.Zaslon z informacijamiUpravljalni gumbiPokrov predela s posodoZamenljiva posodaKovinski pokrovčekFilter gorivaVgrajena posodaNadzorno okence za plamenRešetka za topel zrakDovod zrakaVarnostni nosilecFilter ventilatorja Vtič Priključni kabelGumb otroške ključavniceOpozorilna lučka za nizko stanje gorivaZelena nadzorna lučka časovne ureGumb časovne ureGumb za izbiro načinaGumb za nastavljanje temperature/časaGumb za ON/OFF (rdeča kontrolna lučka: vklop)Gumb za SAVE

Odstranite vso embalažo (glej odstavek A, slika A)Napolnite rezervoar (glej odstavek B, slika C-F)Vstavite električni vtič v zidno vtičnicoZ gumbom ON/OFF . prižgite peč (glej odstavek D)Nastavite želeno temperaturo z gumbi za nastavitve

Spodaj so opisani glavni koraki, ki jih je potrebno narediti pri uporabi Vaše peči. Za bolj podrobni opis uporabe preberite ta navodila v celoti.

Pred uporabo izdelka pazljivo preberite ta navodila za uporabo in jih shranite za nadaljnjo pomoč. Izdelek uporabljajte le, če je skladen z lokalno/nacionalno zakono- dajo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot peč zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notran- jih prostorih kot so dnevna soba, kuhinja ali garaža in v normalnih bivalnih pogojih. Peč je opremljena s sistemom za nadzor kvalitete zraka. Kadar prostor ni dovolj prezračen ali premajhen, se peč samodejno izklopi. Za udobno in varno ogrevanje poskrbite za primerno zračenje prostorov. Nasvet: da se izognete nepričakovanim izklopom peči, pustite okno ali vrata rahlo priprta. Za vsak model peči, je določena minimalna prostornina, v kateri se peč lahko varno uporablja brez dodatnega zračenja (glej poglavje O). Če je prostor manjši od minimal- nega določenega, vedno pustite okno ali vrata priprta za ca 2,5 cm. To priporočamo tudi v dobro izoliranih prostorih, ali prostorih brez pretoka zraka, ter na višinah nad 1000 m. Peči ne uporabljajte v kleteh ter podzemnih prostorih. Posebej za Francijo: Vaš grelnik je bil načrtovan za delovanje izključno na gorivo za tekočinske mobilne grelnike v skladu z Odlokoma 25-06-2010 in 18-07-2002. Uporaba drugih goriv je prepovedana. Pozanimajte se pri dobavitelju ali na naši spletni strani preverite naslove naših prodajalcev na drobno. Tekočinski mobilni grelnik je mišljen kot dodatni grelnik in ne kot neprekinjen vir toplote. Posebej za Veliko Britanijo: Uporabljajte le parafinsko gorivo razreda C1 v skladu z BS2869; 2. del, ali enakovredno gorivo. Uporabnik mora poskrbeti, da bo upošteval naslednja pravila za pravilno uporabo:

- uporabljajte tekočinskega mobilnega grelnika v prikolicah, avtodomih, na plovilih in v kabinah vozil; - uporabljajte tekočinskega mobilnega grelnika v nezadostno prezračenih pros- torih (glejte preglednico z lastnostmi, v kateri so navedene najmanjše dovol- jene velikosti prostora za ogrevanje), v podzemnih prostorih in/ali na nad- morski višini nad 1000 metrov; - spreminjajte varnostnih naprav grelnika. Uporaba tovrstnega ogrevanja v javnih prostorih je odvisna od že izdanih pred- pisov. V ta namen vnaprej pridobite vse potrebne informacije. PRAVO GORIVO Vaša peč je narejena za uporabo visoko kvalitetnega petroleja brez vsebnosti vode, ter žvepla - Qlima Premium Quality Fuels. Samo to gorivo zagotavlja čisto in pravilno izgorevanje. Uporaba drugega nekakovostnega goriva bo povzročila: E nabiranje katranskih usedlin na stenju E nepopolno izgorevanje E skrajšano življenjsko dobo peči in stenja E dim in/ali neprijeten vonj E bele usedline na mreži ali ohišju. Uporaba pravega petroleja je pomembna za varno, učinkovito in udobno uporabo Vaše peči. Dveletna garancija peči je veljavna je veljavna le ob uporabi petroleja Qlima Extra ali Qlima Kristal. Vaš najbližji prodajalec prodaja pravo gorivo ali pa Vam svetuje kje ga lahko kupite.

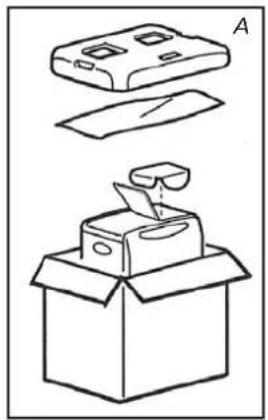

Peč previdno vzemite iz embalaže in preverite, če je poleg peči priloženo tudi: E ročna črpalka za gorivo E transportni pokrovček E navodila za uporabo Obdržite embalažo (slika A) za poznejše shranjevanje in/ali transport peči.

Napolnite prenosni rezervoar, kot je opisano v odstavku 4.

Vstavite vtič M v zidno vtičnico (220 - 230 V - AC /50 Hz) in nastavite uro s pomočjo gumbov za nastavitve (glej odstavek C).

Peč je sedaj pripravljena za uporabo.

Odstranljivi rezervoar napolnite na primernem kraju, saj vedno lahko pride do razlitja. Sledite spodaj opisanemu postopku:

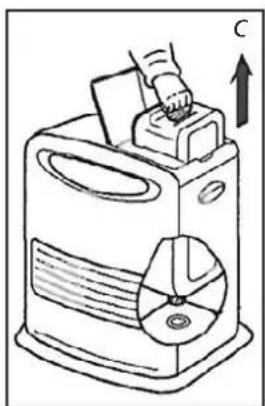

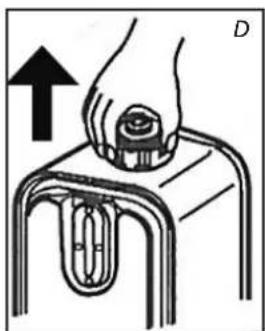

Odprite zgornji pokrov in dvignite odstranljivi rezervoar iz grelnika (slika C). Opomba: Iz rezervoarja lahko izteče nekaj kapljic. Postavite odstranljivi rezer- voar na tla (tako da gleda navzgor, ročica naj bo na tleh) in odstranite pokrovček za gorivo.

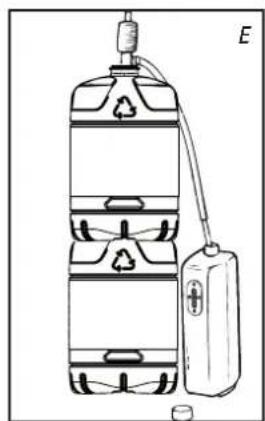

Napolnite odstranljivi rezervoar s črpalko za gorivo (glejte navodila za ravnanje s črpalko za gorivo). Zagotovite, da je višje kakor odstranljivi rezervoar (slika E). Vstavite rebrasto gibljivo cev v odprtino odstranljivega rezervoarja.

Z merilno napravo preverjajte napolnjenost odstranljivega rezervoarja med polnjenjem (slika F). Ko merilna naprava prikazuje, da je rezervoar poln, nehajte dolivati gorivo. Rezervoarja nikoli ne napolnite preveč, še posebej takrat ne, ko je gorivo zelo hladno (gorivo se raztegne, ko se segreje).

Pustite, da preostanek goriva v črpalki steče nazaj v kantico za gorivo in pazljivo odstranite črpalko. Pokrovček za gorivo pazljivo privijte nazaj na rezervoar. Pobrišite morebitno razlito gorivo.

• Pazite, da med polnjenjem posode za gorivo ne poškodujete pokrovčka. Če se pokrovček deformira, lahko pušča gorivo.

Če želite peč uporabljati kot uro ali če uporabljate časovno uro, nastavite čas. Čas lahko nastavljate, tudi če je peč prižgana.

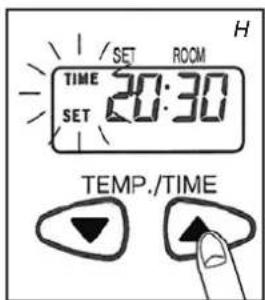

Za nastavljanje časa pritisnite gumb za izbiro načina S (slika G). Na zaslonu utripata besedi „time set“ in čas.

Če želite vključiti delovanje časovne ure, še enkrat pritisnite gumb za izbiro načina S. Glejte poglavje F.

Za prikaz časa pritisnite gumb za izbiro načina S (slika I). Če čas ni nastavljen, je na zaslonu prikazano --:--. V primeru izpada električne energije ali če je vtič izključen, morate čas ponovno nastaviti.

Ko je nova peč uporabljana prvič, lahko nekaj časa oddaja vonj. Takrat je zato potrebno dodatno prezračevanje. Peč prižgete s pritiskom na gumb ON / OFF

. Nikoli ne uporabljajte vžigalic ali vžigalnika.

• Rešetka gorilnika lahko postane rdeča. Nenormalno gorenje:

• Če peč uporabljate v majhnem prostoru, v dobro izoliranem prostoru ali če je zunanja temperatura relativno visoka, je lahko temperatura v prostoru višja od zahtevane temperature. V tem primeru se peč izključi.

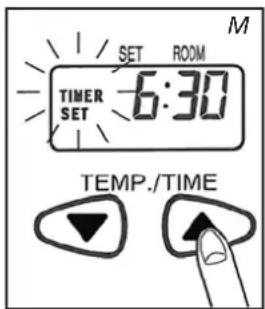

Timer vam omogoča samodejen vklop peči, vgrajena “Fuzzy Logic” pa poskrbi, da je ob nastavljenem času vklopa soba že segreta na želeno temperaturo. Za vklop funkcije timerja, mora biti ura pravilno nastavljena (odstavek C), peč pa mora biti ugasnjena. Sledite naslednjim korakom:

Preverite, ali je nastavljen pravilen čas (glejte poglavje C).

in prižgite peč (nadzorna lučka se prižge). Če je peč prižgana, vam tega gumba ni treba pritisniti.

sicer se časovna ura ponastavi.

Ogrevanje se vključi ob izbranem času.

(nadzorna lučka časovne ure ugasne).

• V primeru izpada električne energije ponovno nastavite uro in časovno uro.

. Rdeča lučka utripa približno 8 sekund in peč se izključi. Vedno preverite, ali plamen ugasne. Ventilator deluje še približno 3 minute po izklopu, da ohladi notranjost peči. Če elektriko izključite pred potekom tega časa, se lahko zgodi kaj, česar ni mogoče nadzorovati (pojav dima, vonjav itd.).

Prej omenjeni znaki niso motnje in niso nenormalni. Preverite seznam. Znaki Vzroki Med prižiganjem Peč se prižge s težavo. Prižiganje traja približno 45 sekund. Po polnjenju posode za gorivo počakajte, da go- rivo doseže vgrajeno posodo. Vžig ponovite 2 do 3-krat. Prasketanje To je zvok električnega vžiga. Bel dim Lahko se pojavi, če gorivo ne kroži dobro okrog gorilnika. Med prižiganjem ali ugašanjem Dim in neprijetne vonjave med prvo uporabo To je zaščitna barva, ki se segreje. To hitro preneha. Prostor dodatno prezračite. Temperatura v prostoru se ne dvigne, zahtevana tempera- tura pa je višja. Vaš prostor je prevelik. Plamen žari rdeče. Zrak okolice je vlažen ali slan ali pa je preveč onesnažen. Temperatura v prostoru se ne spusti, nastavljena pa je nižje. Peč uporabljate v majhnem, izoliranem prostoru, ali pa je zunanja temperatura relati- vno visoka. Izključite peč. Prikazana temperatura pros- tora ni enaka temperaturi, ki jo kaže termometer. Do tega pride, ker je prika- zana temperatura prostora povprečna temperatura pros- tora. Manjše pokanje, ko peč de- luje ali takoj po izklopu. To je zvok raztezanja kovine. Hrup 8 sekund po izklopu. Pokajoč zvok: lahko se pojavi, ko se peč ohlaja. PODATKOVNI PRIKAZOVALNIK Podatkovni prikazovalnik ne prikazuje le nastavljene ure in temperature (odstavki C, E in F), pač pa tudi obvešča o nepravilnem delovanju peči. Izpisana koda govori o napaki: 154y Koda Informacija Dejanje Time

Peč se je samodejno izključila zaradi izpada električne energije ali zaradi slabe priključitve. Odpravite motnjo v električnem napajanju ali ponovno priključite napajan- je. Ponovno pritisnite gumb za ON/OFF

E01 Potres (magnitude 5 ali več), močni tresljaji ali udarec povzročijo, da se peč samo- dejno izključi. (Sprožil se je varnostni sistem proti udar- cem). Poskrbite, da okrog peči ne bo vnetljivih proizvodov ali da gorivo ne bo puščalo. Ponovno pritisnite gumb za ON/OFF

Filter E09 Peč se samodejno izključi, ker so pretok vročega zraka, ventilator ali filter ventila- torja blokirani ali pa jih nekaj ovira. (Sprožil se je varnostni sitem proti pregretju). Odstranite ovire pred izho- dom ventilatorja. Očistite fil- ter ventilatorja (glejte pogla- vje M). Ponovno pritisnite gumb za ON/OFF

. Če se težava ponovi, potem ko napravite vse po zgoraj nave- denih navodilih, se obrnite na svojega prodajalca. E13 V zaprtem prostoru se peč sa- modejno izključi. (Sprožil se je varnostni sitem za nepopolno izgorevanje.) Prezračite prostor in ponovno pritisnite gumb za ON/OFF

F00 – F30 Nepravilno delovanje. Peč potrebuje vzdrževanje. Upoštevajte prikazana sporočila in izključite peč. Obrnite se na svojega proda- jalca. 155+

Otroška ključavnica otrokom preprečuje naključno spreminjanje nastavitev peči. Ko peč deluje in je ključavnica vključena, je možno peč le ugasniti. Ostale funkcije so blokirane. Če je peč ugasnjena, otroška ključavnica onemogoča naključno prižiganje peči. Otroško ključavnico aktivirate s pritiskom gumba CHILD LOCK

tako, da ga držite pritisnjenega več kot tri sekunde. Takrat se prižge lučka CHILD LOCK (slika O). Ključavnico izklopite zopet s pritiskom gumba CHILD LOCK

tako, da ga držite pritisnjenega več kot tri sekunde.

. Lučka »SAVE« začne svetiti. Funkcijo izklopite s ponovnim pritiskom na gumb. Kadar funkcija »SAVE« ni vklopljena, peč vseeno ohranja nastavljeno temperaturo tako, da samodejno spreminja moč delovanja, vendar se ne ugasne. Funkcija »SAVE« omogoča ekonomično nastavitev delovanja peči in je uporabna, kadar niste v sobi, ali kadar želite sobo le obvarovati pred zmrzaljo.

Če opozorilna lučka za nizko stanje goriva zasveti P skupaj s kratkim piskom, je posoda za gorivo prazna. Peč za približno 80 minut začne samodejno delovati z najnižjo močjo gorilnika. Posodo za gorivo morate ponovno napolniti. E Odstranite prenosno posodo iz peči in jo (zunaj bivalnega prostora na varnem mestu) napolnite z novim gorivom (glejte poglavje B). Če ne ukrepate, se posoda z gorivom izprazni, na zaslonu pa se prikaže „E 03“ (slika Q). Peč se samodejno izključi. Za ponoven vžig peči napolnite posodo in počakajte nekaj minut. Nato pritisnite gumb za ON/OFF.

L NADZOR KAKOVOSTI ZRAKA

Če prostora ne zračite dovolj, se prižge nadzorna lučka E17, peč pa se samodejno izključi. Takoj ko zaslišite ta znak, prezračite prostor (npr. tako da bolj odprete vrata ali okno). Takoj ko je prostor dovolj prezračen (npr. tako da bolj odprete vrata ali okno) lahko napravo vključite s pritiskom na gumb za ON/OFF

Pred čiščenjem peč izključite in pustite, da se ohladi. Izvlecite tudi vtič iz zidne vtičnice. Vaš peč skoraj ne potrebuje vzdrževanja. Vsak teden morate očistiti filter goriva; tedensko z vlažno krpo očistite tudi rešetko. Čiščenje filtra ventilatorja:

Filter ventilatorja ponovno vstavite nazaj. Čiščenje filtra goriva:

Izvlecite iz peči prenosni rezervoar 4 in nato še filter za gorivo. Iz filtra lahko kapne nekaj goriva, zato imejte pri roki krpo.

Vstavite filter nazaj v ležišče. Priporočamo, da občasno obrišete s peči prah in madeže, saj se drugače zasušijo in jih je kasneje težko odstraniti. Za čiščenje peči ne uporabljajte topil ali alkohola. Obstaja nevarnost požara. Močno umazane dele očistite z blagim sintetičnim čistilom. Sami ne odstranjujte sestavnih delov s peči ali iz nje. Za morebitno popravilo se vedno obrnite na svojega prodajalca. Ne odstranjujte posameznih delov peči. Za popravila vedno pokličite servis. Če je poškodovan kabel, ga lahko zamenja le strokovna oseba. Novi kabel naj bo tipa H05 VV – F.

N SHRANJEVANJE (PO KONČANI GRELNI SEZONI) Po končani grelni sezoni morate peč shraniti v prostoru brez prahu in če je mogoče v originalni embalaži. Neporabljeno gorivo ne sme biti uporabljano v naslednji sezoni. Zato priporočamo, da pred shranjevanjem porabite vse gorivo, ki je še ostalo v peči. Preostalega goriva ne izlijte proč, temveč ga deponirajte v skladu s pravili o deponiranju domačih kemičnih odpadkov. Vsako sezono začnite s svežim gorivom. O TRANSPORT Da gorivo med transportom ne bo iztekalo, upoštevajte naslednja navodila:

Izvlecite prenosni rezervoar 4 iz peči in nato še filter za gorivo. Iz filtra lahko kapne nekaj goriva, zato imejte pri roki krpo. Shranite rezervoar in filter izven peči.

Namestite pokrovček za prevoz.

Peč vedno prevažajte v pokončnem položaju. Pred prevozom ali v primeru uporabe napačnega ali umazanega goriva izpraznite vgrajeno posodo za gorivo. Najprej odstranite filter za gorivo in v vgrajeno posodo za gorivo namestite črpalko za gorivo. Ta postopek izvedite, tudi če je v gorivu voda. P SPECIFIKACIJE SRE 3230 C SRE 3330 C SRE 3531 CVžig električniGorivo čisti petrolejKapaciteta (kW)* 3.0 3.0 3.1Primeren za velikost sobe (m3)** 48-120 48-120 50-120 Poraba goriva (l/uro)* 0.313 0.313 0.323 Poraba goriva (g/uro)* 250 250 258čas gorenja s polnim rezervoarjem (ur)*16 16 15,5Kapaciteta rezervoarja (l) 5Teža (kg) 8.1Dimenzije (mm) (vključno s podnožjem)širina 371globina 294višina 429Dodatki ročna črpalka za gorivo, transportni pokrovčekVtičnica 230V - AC 50 HzPoraba elektrike:Pri zagonu 335W Pri delovanju 78-123WInfradreci (NDIR) plinski senzor za neposredno. CO2 merjenje.* ob nastavitvi na maksimum **navedene vrednosti so zgolj indikativne Oznaka CE pomeni, da je peč skladna s standardoma EN 60-335, 1. del (1995) in EN 50-165 (8/97).

Če želite dodatne informacije, obiščite spletno mesto podjetja na naslovu www.qlima.com ali pokličite na telefonsko (www.qlima.com).
