Vrsta izdelka	Visokotlačni čistilec
Znamka	Lavor
Model	Tormenta 28
Največji tlak	180 bar
Pretok vode	500 l/h
Moč motorja	2100 W
Električni napajalnik	230 V ~ 50 Hz
Zasnova	Dvojna izolacija (razred II)
Teža	15 kg
Dimenzije (D x Š x V)	40 x 30 x 30 cm
Dolžina visokotlačne cevi	8 m
Priloženi dodatki	Palica, pištola, visokotlačna šoba, sesalna cev
Samodejni izklop (A.S.S.)	Vključeno (odvisno od različice)
Posoda za detergent	Vgrajena
Zaščita motorja	Toplotna zaščita
Varnost pištole	Varnostna zapora proti nenamernemu odpiranju
Vzdrževanje	Ni potrebno posebno vzdrževanje, očistite s suho krpo
Nadomestni deli	Uporabljajte izključno originalne dele ali dele, ki jih je odobril proizvajalec
Garancija	2 leti (proizvodne napake), brez normalne obrabe
Predvidena uporaba	Čiščenje zunanjih površin, neprofesionalna uporaba

Pogosto zastavljena vprašanja - Tormenta 28 Lavor

Kako zaženem visokotlačni čistilec Tormenta 28?

Prepričajte se, da je dovod vode odprt in da je visokotlačna cev pravilno priključena. Vključite napravo v električno vtičnico, zaščiteno z diferenčnim odklopnikom (30 mA). Stikalo postavite na (I) ON, nato pritisnite sprožilec pištole. Sistem A.S.S. samodejno zažene stroj.

Zakaj je tlak mojega čistilca nič ali nizek?

Preverite, ali je dovodna cev prepognjena ali zamašena. Odzračite zrak tako, da zaženete črpalko brez visokotlačne cevi, dokler voda ne teče brez mehurčkov. Očistite vhodni filter. Prav tako preverite, ali je visokotlačna šoba zamašena.

Ali lahko v Lavor Tormenta 28 uporabim detergent?

Da, uporabljajte samo detergente, ki jih priporoča proizvajalec (vrsta nevtralnega šampona na osnovi biorazgradljivih površinsko aktivnih snovi). Detergent vsesajte skozi ustrezno cev (glejte shemo). Nikoli ne uporabljajte vnetljivih ali jedkih izdelkov.

Kaj storiti, če črpalka pušča?

Puščanje 10 kapljic na minuto je normalno. Če je puščanje večje, kontaktirajte pooblaščeni servis. Ne poskušajte sami popraviti črpalke.

Kako vzdržujem svoj visokotlačni čistilec?

Pred kakršnim koli vzdrževanjem vedno izključite napravo. Zunanjost očistite s suho krpo. Redno preverjajte vhodni filter za vodo. Ne pršite vode na stroj. Črpalka ne potrebuje posebnega vzdrževanja.

Ali lahko čistilec neposredno priključim na vodovod s pitno vodo?

Da, pod pogojem, da namestite protipovratno napravo, skladno z veljavnimi standardi. Voda, ki prehaja skozi te naprave, se šteje za nepitno. Premer dovodne cevi mora biti najmanj 13 mm.

Kaj storiti, če se stroj ne zažene?

Preverite, ali je napajalni kabel priključen in nepoškodovan. Preverite diferenčni odklopnik. Če se je sprožila toplotna zaščita, počakajte nekaj minut in poskusite znova. V primeru vztrajne okvare se obrnite na pooblaščeni servis.

Ali je varno uporabljati podaljšek?

Da, vendar mora biti podaljšek vodoodporen in zadostnega preseka (vsaj 1,5 mm² za 20 m, 2,5 mm² med 20 in 50 m). Vtič in vtičnica morata ostati zaščitena pred vodo. Nikoli ne uporabljajte poškodovanega podaljška.

Kako shraniti čistilec po uporabi?

Izključite napravo, zaprite vodovodno pipo in sprostite tlak s pritiskom na sprožilec. Stroj shranite na suhem mestu, zaščitenem pred zmrzaljo in izven dosega otrok. Za premikanje uporabite transportni ročaj.

Ali lahko čistilec uporabljajo otroci?

Ne. Ta naprava ni namenjena uporabi oseb (vključno z otroki) z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkanjem izkušenj, razen če jih nadzira odgovorna oseba. Otroke je treba nadzorovati, da se zagotovi, da se ne igrajo z napravo.

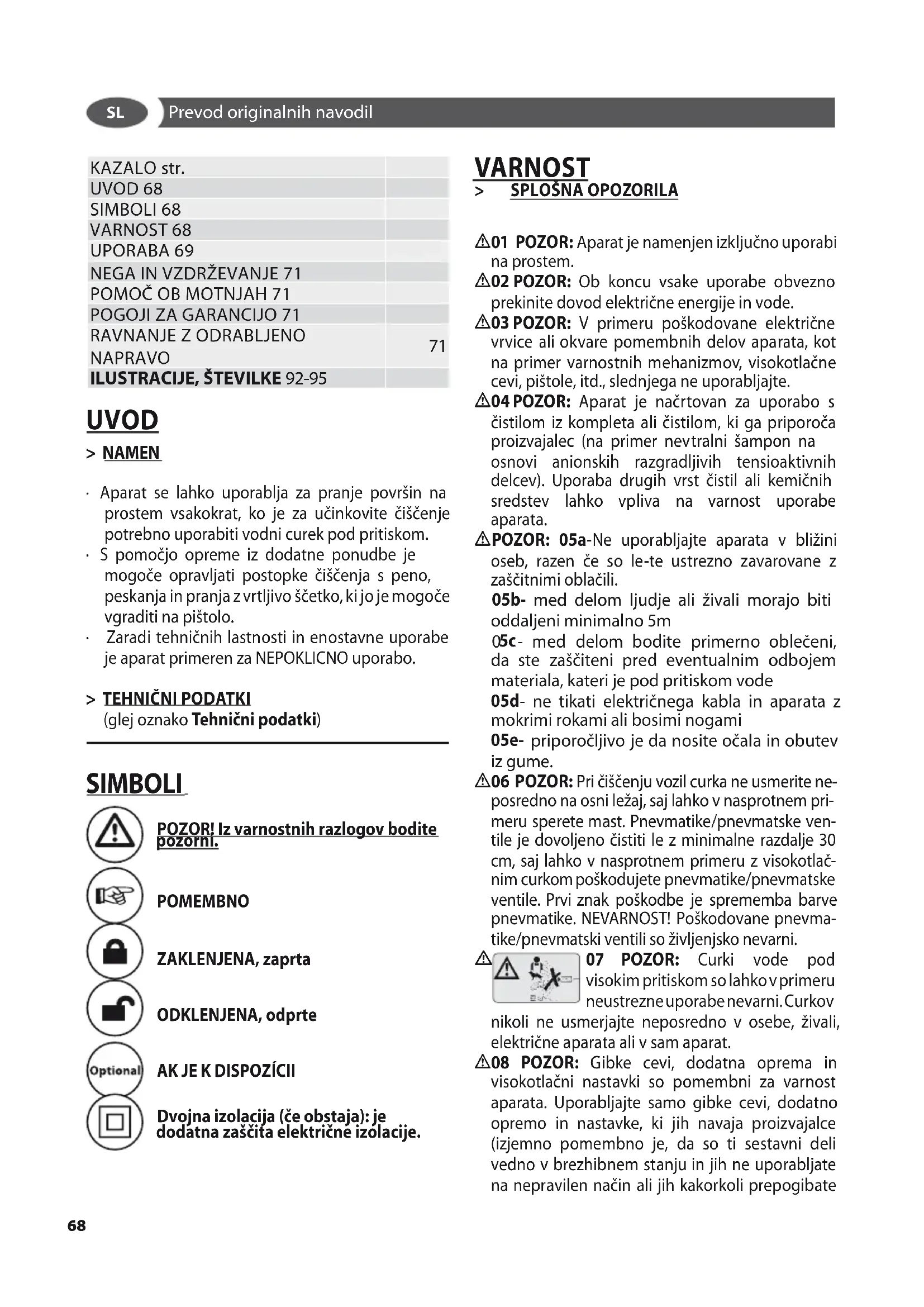

NAVODILA ZA UPORABO Tormenta 28 Lavor

Pripojeni na vodovodni sít

• Aparat se lahko uporablja za pranje povrsin na prostem vsakokrat, ko je za učinkovite cisćenje potrebno uporabiti vodni curek pod pritiskom.
  S pomocjo opreme iz dodatne ponudbe je mogoce opravljati postopke ciscenja s peno, peskanja in pranja zvrtljivo šcetko, kijo je mogoce vgraditi na pistolo.
  Zaradi tehnicnih lastnosti in enostavne uporabe je aparat primeren za NEPOKlicNO uporabo.

> TEHNICNI PODATKI (glej oznako Tehnicni podatki)

SIMPOLI

POZOR! Iz varnostnih razlogov bodite pozorni.

POMEMBNO

ZAKLENJENA, zaprta

ODKLENJENA, odprte

AK JE K DISPOZICII

Dvojna izolacija (ce obstaja): je dodatna zašita elektrichne izolacije.

VARNOST

> SPLOSNA OPOZORILA

01 POZOR: Aparat je namenjen izključno uporabi na prostem.
02 POZOR: Ob koncu vsake uporabe obvezno prekinite dovod elektricne energije in vode.
03 POZOR: V primeru poskodovane elektricne vrvice ali okvare pomembnih delov aparata, kot na primer varnostnih mehanizmov, visokotlačne cevi, pistole, itd., slednjega ne uporabljajte.
04 POZOR: Aparat je načrtovan za uporabo s Čistilom iz kompleta ali Čistilom, ki ga priporoča proizvajalec (na primer nevtralni šampon na osnovi anionskih razgradljivih tensioaktivnih delcev). Uporaba drugih vrst Čistil ali kemičnih sredstev lahko vpliva na varnost uporabe aparata.
POZOR: 05a-Ne uporabljajte aparata v blizini oseb, razen ce so le-te ustrezno zavarovane zašcitnimi oblačili.

05b- med delom ljudje ali zivali morajo biti oddaljeni minimalno 5m
05c- med delom bodite primerno obleceni, da ste zašciteni pred eventualnim odbojem materiala, kateri je pod pritiskom vode
05d- ne tikati elektricnega kabla in aparata z mokrimi rokami ali bosimi nogami
05e- priporocljivo je da nosite ocala in obutev iz gume.

06 POZOR: Pri cišcenju vozil curka ne usmerite neposredno na osni ležaj, saj lahko v nasprotnem primeru sperete mast. Pnevmatike/pnevmatske ventile je dovoljeno Čistiti le zminimalne razdalje 30 cm, saj lahko v nasprotnem primeru z visokotlacnim curkom poškodujete pnevmatike/pnevmatske ventile. Prviznak poskodbe je spremba barve pnevmatike. NEVARNOST! Poškodovane pnevmatike/pnevmatski ventili soŽivljensko nevarni.

07 POZOR: Curki vode pod visokim pritiskom so lahkov primeru neustrezne uporabe nevarni.Curkov

nikoli ne usmerjaje neosredno v osebe, zivali, elektricne aparata ali v sam aparat.

08 POZOR: Gibke cevi, dodatna oprema in visokotlačni nastavki so pomembni za varnost aparata. Uporabljaje samo gibke cevi, dodatno opremo in nastavke, ki jih navaja proizvajalce (izjemno pomembno je, da so ti sestavni deli vedno v brezhibnem stanju in jih ne uporabljate na nepravilen način ali jih kakorkoli prepogibate

ali poskodujete z udarci ali praskami).

09 POZOR: Pri aparath, ki niso opremljeni z mehanizmom A.S.S. - Automatic Stop System, pistola za brizganje ne sme delovati dlje od 2 minut. Voda ob ponovnem krozenju se namrec precej segreje in bi lahko resno okvarila crpalko.
A.S.S. AUTOMATIC 10 POZOR: Aparatov, STOP SYSTEM ki so opremljeni z mehanizmom A.S.S. - Automatic Stop System, ni dobro pustiti v položaju stand-by za vec kot 5 minut.
11 POZOR: Vsakokrat, ko aparata ne nadzorujete, ga povsem izkljucite (glavno stikalo v položaju (0) OFF).
12 POZOR: Vsak aparat se tovarnisko testira z uporabo, zato so kapljice vode v njegovi notranjosti povsem normalen pojav.
13 POZOR: Pazite, da ne poskodujete elektricne vrvice. Ce je elektrici kabel poskodovan, gamora nadomestiti proizvajalec ali tehnici servisi ali kvalificirano osebje, da bi se izognili morebitni nevarnosti.
13b POZOR: Nikoli ne uporabljaje elektricnegakabla za pomikanje in dviganje naprave.
14 POZOR: V aparatu je tekočina pod pritiskom. Crvsto primite brizgalno pistolo, da preprećite povratni udarec zaradi reakcijske sile. Uporalbjaje samo visokotlačno šobov kompletu z aparatom.
16 POZOR: Ni dovoljena uporaba proizvoda otrokom ali fizično, senzorično, umsko nesposobnim osebam ali tistim, ki nimajo izkustva ali spoznavanja in niso bile prikladno izurjene ali poučene.
17 POZOR: Otroci se ne smejo agrati s proizvodom, cetudi so pod kontrolo.
18 POZOR: Tlačnega vodnega Čistilca nikoli ne vljucite, Če niste predhodno popolnama razvili visokotlačne cevi.
19 POZOR: Pri razvijanju in zvijanju cevi pazite, da se sam vodni eistilec ne prevrne.
20 POZOR: Med razvijanjem in zvjanjem cevi mora biti aparat izkljucen, sama cev pa ne sme biti pod pritiskom (izkljucena).
21 POZOR: Nevarnost eksplozije. Ne prsiti vnetljive tekocine.
22POZOR: Da bi zagotovili varnost stroja, uporabite le originalne rezervne dele, od proizvajalca, ali ga je odobril proizvajalec
23 POZOR: Ne usmerjaje vodnega curka proti sebi ali drugim osebam z namenom ciiscenja oblacil ali cevljev.
24 POZOR: Ne dovolite, da bi aparat uporabljali

otroci alineizkušeneosebe.

XZ POZOR: Voda, ki je tekla skozi sistemski locevalnik, je klasificirana kot nepitna.
× × Pred kakrsnimikoli vzdrrzevalnimi ali cistilnimi deli na visokotlačnim cistilcu, morate odklopiti napravo iz elektricnega omrežja.
XY POZOR: Neustrezni podaljski so lahko nevarni.
XJ POZORCe uporabljate podaljsek, moratabiti vtic aparata in vticnica podaljska vodotesna,presek kabla pa mora ustrezati meram,

Varnostni mehanizmi:

POZOR: Pistola je opremljena z varnostnim gumbom. Vsakokrat, ko prenehate uporabljati aparat, je pomembno, da ta gumb aktivirate tako, da ne pride do nepredvidene sprozitve pistole.
- Varnostni mehanizmi: pistola, opremljena z varnostnim gumbom, stroj, opremljen z mehanizmom za izklop pri preobrenitvi, crpalka, opremljena z ventilom za by-pass ali z mehanizmom za izklop.
- Varnostni mehanizmi: pistola, opremljena z varnostnim gumbom, stroj, opremljen z mehanizmom za izklop pri preobrenitvi, crpalka, opremljena z ventilom za by-pass ali z mehanizmom za izklop.
POZOR: naprava razpolaga z zašcitomotorja.v primeru, da bi se le-ta sprožila, počakajte nikaj minut ali odklopite napravo iz elektricnega omrežja in ga nato spet priključite na omrežje.Če bi se nevšecnost ponomila ali Če se naprava ne bi vec vklopila, se obrnite na njblizji servis.

> PREDPOGOJI ZA STOJNO VARNOST

POZOR: Stojna varnost naprave je zagotovljena, ko je naprava postavljena na ravni povrsini.

UPORABA

> OBSEG DOBAVE

Visokotlačne brizgalne palice

Glejte str. H

Vsesavanje cistila

Glejtr. E-F-G

Visokotlačnacev

Glejte str. 1

NAPAJANJE Z VODO

Prikljucitev na prikljucek za vodo

POZOR: (simpolo): naprava ni primerna zavezavo do pitne vode.

Lahko povežete visokotlačni Čistilec direktno na javno vodno omrežje samo Če je napajalna cev opremljena z primerno napravo proti povratku vode in Če je izpraznitev v skladu z veljavnimi predpisi. Dobro se prepričajte, da je notranji premer cevi vsaj 13 mm in da je cev primerno utrjena.

POZOR: Voda, ki je tekla skozi sistemski locevalnik, je klasificirana kot nepitna.

Uporabljaje visokotlaci cistilecismo za izsesavanje filtrirane ali ciste vode.Pipa za dotok vode mora zagotavlji DVAKRATtoliksnokolicino vode od maksimalnegapretakova crpalke.

• Minimalni pretok: 15 l/min.
• Maksimalna temperatura vode na vstopu: 40^
• Maksimalni pritisk vode na vstopu: 1Mpa

Postavite visokotlačni Čistilec Čim blizje vodnega omrežja uporabljenega za napajanje vode.

Neupostevanje zgoraj navedenih pogojev je vzrok za resne mehanske okvare crpalke, in prenehanje garancije.

Napajanje dovodnih cveh za vodo

• Prikljucite prožno cev za napajanje (ta ni priložena dobavi) na priključek za vodo vaše naprave in navodno omrežje.
• Odpritepipo.

Napajanje vode iz odprtega rezervoorja

• Odvite priključek za napajanje vode.
• Privite cev za izsesavanje z filtrom (ta ni prilożena dobavi) na priključek za vodo ki se nahaja na napravi.
• Potopite filter v rezervoor.
  Pred uporabo naprave, spustite zrak ki se v nnej

nahaja.

• Odvite visokotlačno prožno cev iz priključka visokega tlaka naprave.

• Zaženite napravo in jo pustite prižgano dokler ni voda, ki se izljie iz visokotlačnega priključka, brez mehurčkov.

• Ugasnite napravo in ponovno privite visokotlačno prožno cev.

> NAPAJANJE Z ELEKTRIKO

• Priključek aparata na elektricno omrežje mora biti opravljen v skladu s predpisom IEC 60364-1.

Pred priklujcitvijo aparata preverite, da podatki na identifikacijski tablici ustrezajo vrednostim za elektricno omrezej in da je vtichnica zavarovana s termomagnetnim diferencialnim stikalom (DIFERENTIAL ZA VAROVANJE ZIVLJENJA) s stopnjo za sprežitev manj kot 0,03 A - 30ms.
V primeru, da vtič aparata ne ustreza vtičnici, raj vam strokovno usposobljeno osebjve vtičnico nadomesti z drugo ustreznih karakteristik.
V primeru, da je vaš aparat opremljen s priključno vrvico iz PVC (H VV-F), ga pri zunanji temperaturi pod 0^ ne smete uporabljati.

XY POZOR: Neustrezni podaljski so lahko nevarni.

XJ POZORCe uporabljate podaljsek, morata biti vtic aparata in vticnica podaljska vodotesna, presek kabla pa mora ustrezati meram, navedinem v razpredelnici spodaj.

	<16 A	<25 A
<20 m	ø 1,5 mm² 14 AWG	ø 2,5 mm² 12 AWG
20 m - 50 m	ø 2,5 mm² 12 AWG	ø 4,0 mm² 10 AWG

• Avtomatski vklop aparata brez sprožitve brizgalne pistole je posledica zračnih mehurjev v vodi in ne okvarjenega aparata. - Ne pušćajte aparata v položaju stand-by dlje kot 5 minut brez nadzora. V nasprotnem primeru je potrebno za zašćito aparata stikalo namestiti v položaj (0)"OFF".
• Preverite, da je visokotlačna cev pravilno pritrijena na aparat in na brizgalno pistolo v kompletu, ter da na nastavkih ne izteka voda.

NEGA IN VZDRŽEVANJE

Glejtr. D

Naprava ne terja vzdrrzevanja.

POZOR:Pred kakrsnimikoli vzdrrzevalnimi ali cistilnimi deli na visokotlaclinim cistilcu, morate odklopiti napravo iz elektricnega omreza.
POZOR: Ne prsiti avto z vodo in ne uporabljajte cistil ali topil. Stroj je lahko poskodovan.
- Cisto zunanjosti aparature'suho krpo.

> SKLADISÇENJ

Glejtestr. D

• Napravo vlecite za transportni ročaj.
• Napravo s celotnim priborom shranjujte v prostoru, varnem pred zmrzaljo, Hranite zunaj dosegao otrok.

POMOC OB MOTNJAH

Naprava ne teče

• Preverite, ce navedena napetost na napravi ustreza mrezni napetosti.
• Preverite priključni kabel, ce je poskodovan. Naprava ne proizvede tlaka
• Napravo odzracite: naprava naj tece brez prikljucene visokotlačne cevi, dokervoda ne izhaja brez mehurčkov. Nato ponovno prikljucite visokotlačno cev.
  Ocistite sito v prikljucku za vodo (to lahko enostavno izvlecete s kljunastimi klešcami).
• Očistite filter na prikljucku cevi z visokim pritiskom (ce je le-ta prisotna).
  Preverite, ce se napravi dovaja dovolj vode.
  Preverite vse prikljucene cevi do crpalke, ce so zamašene ali ce pusćajo.

Velika nihanja tlaka

• Očistite visoacno šobo: umazanijo lahko z iglo odstranite iz šobe in jo oplaknite od sprejaz vodo.

Crpalka ne tesni

• Manjše pusčanje Črpalke je normalno. Pri vecji netesnostiPokličite servisno službo.

Nadomestni deli

• Uporabljaje samo originalne nadomestne dele ali nadomestne dele, ki jih je proizvajalec odobril.

POGOJI ZA GARANCIJO

Na vsaki napravi opravimo temeljiti koncni preizkus. Garancija ki jo nudimo za vsako napravo, kriere tovarniske napake v skladu v veljavnimi predpisi. Garancija stopi v veljavo na dan nakupa.

Garancija ne velja za naslednje: - Deli, podvrženi obicajni obrabi. - Gumijastih delov, ogljene šcetke, filtri, dodatna, in dodatne opreme. - Poškodbe, do katerih je prišlo nepredvideno, med prevozom, zaradi malomarne ali nepravilne uporabe, zaradi nepravilne ali neustrezne instalacije in uporabe, ter zaradi uporabe - Garancija nePokriva morebitnega cisčenja mehanskih delov aparata, filtri in zamašene šobe, in drugi mehanizmi ki so blokirani zaradi ostankov apnència.

Ta stroj je primeren le za hišno uporabo in NE ZA INDUSTRIJSKO UPORABO: katerakoli druga uporaba te naprave razlicna od tiste predvidene od proizvajalca, ne spada pod garancijo.

RAVNANJE Z ODRABLJENO NA-PRAVO

V kolikor ste lastnik elektricne ali elektronske naprave, Vam zakon (v skladu z direktivo Evropiske skupnosti 2002/96/CE z dne 27. januarja

2003) prepoveduje, da s tem proizvodom oz. z njenimi elektricnimi/elektronskimi deli ravnate kot z obiciajnimi hisnimi odpadki. Poslužite se predvidenih brezplačnih zbiralnih mest. Proizvod lahko pustite pri distributerju v trenutku nakupa novega proizvoda, ki je enakovreden odabrjenemu
