Blagovna znamka	Franke
Model	MARIS T-SHAPE FGB 906 IS AC (FMA 839 HI)
Vrsta izdelka	Indukcijska kuhalna plošča z vgrajeno napo
Število kuhalnih con	4 (od tega 2 prilagodljivi coni, ki ju je mogoče povezati v most)
Dimenzije (Š x G)	830 x 520 mm
Teža	21 kg
Električni priključek	220-240 V, 50 Hz; 220 V, 60 Hz; 3N~ / 2N~ 380-415 V, 50 Hz; 3N~ / 2N~ 380 V, 60 Hz
Maksimalna skupna moč (nastavljiva)	7,4 kW / 4,5 kW / 3,5 kW / 2,8 kW
Moč na cono (standardno / Boost)	2100 W / 3000 W (posamezna cona); 3000 W / 3700 W (prilagodljiva cona v mostu)
Glavne funkcije	Power Boost, hitro kuhanje, ohranjanje toplote, časovnik (1-99 min), premor/ponovni zagon, povezava v most, samodejno zaznavanje posode, indikator preostale toplote, otroška ključavnica (čiščenje in varnost), funkcija odtaljevanja, ohranitev nastavitev po izklopu
Upravljanje	Drsni tipki (slider) z digitalnimi zasloni
Vgrajena napa	Hitrost nastavljiva od 0 do 9, samodejni in ročni način, intenzivni hitrosti 1 in 2, časovnik, maščobni in ogljikovi filtri
Filtri	Maščobni filter, primeren za pomivanje v pomivalnem stroju – opozorilo po 100 urah; regenerabilni ogljikov filter – opozorilo po 200 urah
Čiščenje in vzdrževanje	Po vsaki uporabi očistite steklokeramično površino z mehko krpo in ustreznim čistilom; za zoglenele ostanke uporabite strgalo; ne uporabljajte abrazivnih gobic
Varnost	Zaklepanje tipkovnice (3 sekunde), otroška varnost, samodejni izklop po 20 s nedejavnosti, zaznavanje posode, indikator preostale toplote, zaščita pred pregrevanjem
Material površine	Steklokeramika
Ustrezne posode	Magnetizirano dno (emajlirano jeklo, lito železo, feritno nerjaveče jeklo itd.)
Energetski razred	Ni navedeno
Splošne informacije	Navodila na voljo v več jezikih; proizvajalec: Franke; spletna stran: www.franke.com

Pogosto zastavljena vprašanja - MARIS T-SHAPE FGB 906 IS AC FRANKE

Kako vklopiti kuhalno ploščo?

Pritisnite tipko On/Off (①) za 2 sekundi. Vsi zasloni prikazujejo '0', časovnik pa 'C L'. Plošča se samodejno izklopi po 20 sekundah, če ne izvedete nobenega drugega dejanja.

Kako uporabljati funkcijo Power Boost?

Izberite kuhalno cono in nato dvakrat pritisnite številko '9' na vrstici za moč. Ustrezna številka prikazuje 'P'. Cona deluje z največjo močjo 10 minut, nato se samodejno vrne na prejšnjo nastavitev.

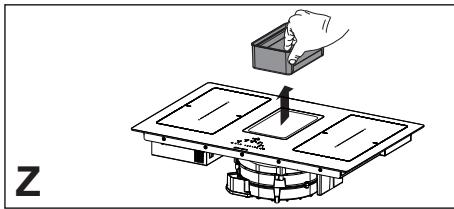

Kako očistiti filtre nape?

Maščobni filter je treba očistiti vsaka 2 meseca (pogosteje ob intenzivni uporabi) in ga lahko pomijete v pomivalnem stroju. Filter z aktivnim ogljem je regenerabilen; sledite navodilom, priloženim kompletu. Opozorila se vklopijo po 100 urah (maščoba) in 200 urah (oglje).

Kako ponastaviti indikatorje vzdrževanja filtrov?

Po čiščenju ali zamenjavi filtrov izklopite ploščo, jo ponovno vklopite, izberite napo s pritiskom na njeno številko, nato pritisnite tipko 'A' vsaj 5 sekund. Dvojni pisk potrdi ponastavitev in ugasnitev simbola.

Kaj storiti v primeru kode napake ER21 (pregrevanje)?

Napaka ER21 pomeni, da je temperaturni senzor zaznal temperaturo nad 85°C. Pustite, da se plošča ohladi; napaka izgine samodejno, ko temperatura pade pod 75°C. Preverite tudi toplotno izolacijo namestitve.

Kako vklopiti otroško ključavnico?

Ko je plošča vklopljena in brez posode, pritisnite enega od 4 številk kuhalnih con za 3 sekunde, nato s prstom povlecite od 0 do 9 po vrstici za moč. Vse številke prikažejo 'L' za potrditev. Za izklop ponovite isti postopek, vendar povlecite od 9 do 0.

Katere vrste posod so združljive z indukcijo?

Primerne so samo posode z magnetiziranim dnom (emajlirano jeklo, lito železo, feritno nerjaveče jeklo, večplastno z magnetnim dnom). Magnet se mora oprijeti dna. Bakrene, aluminijaste, steklene ali keramične posode ne delujejo.

Kako nastaviti časovnik na kuhalni coni?

Vklopite ploščo in nastavite moč želene cone. Pritisnite številko časovnika (območje prikaza 'C L'), nato izberite trajanje med 1 in 99 minutami na vrstici za moč. Potrditev se zgodi po 10 sekundah nedejavnosti. Prikaže se odštevanje.

Kako uporabljati funkcijo povezave v most (Bridge)?

Istočasno pritisnite dve kuhalni coni, ki ju želite povezati (levo z levo, desno z desno), dokler se na eni številki ne pojavi simbol mostu. Druga številka omogoča nastavitev skupne moči. Ponovite postopek za izklop.

Kaj pomeni simbol 'U' na zaslonu?

Utripajoči simbol 'U' pomeni, da na kuhalni coni ni zaznane ustrezne posode ali da je posoda odstranjena. Če v 20 sekundah ne postavite posode, se cona samodejno izklopi.

NAVODILA ZA UPORABO MARIS T-SHAPE FGB 906 IS AC FRANKE

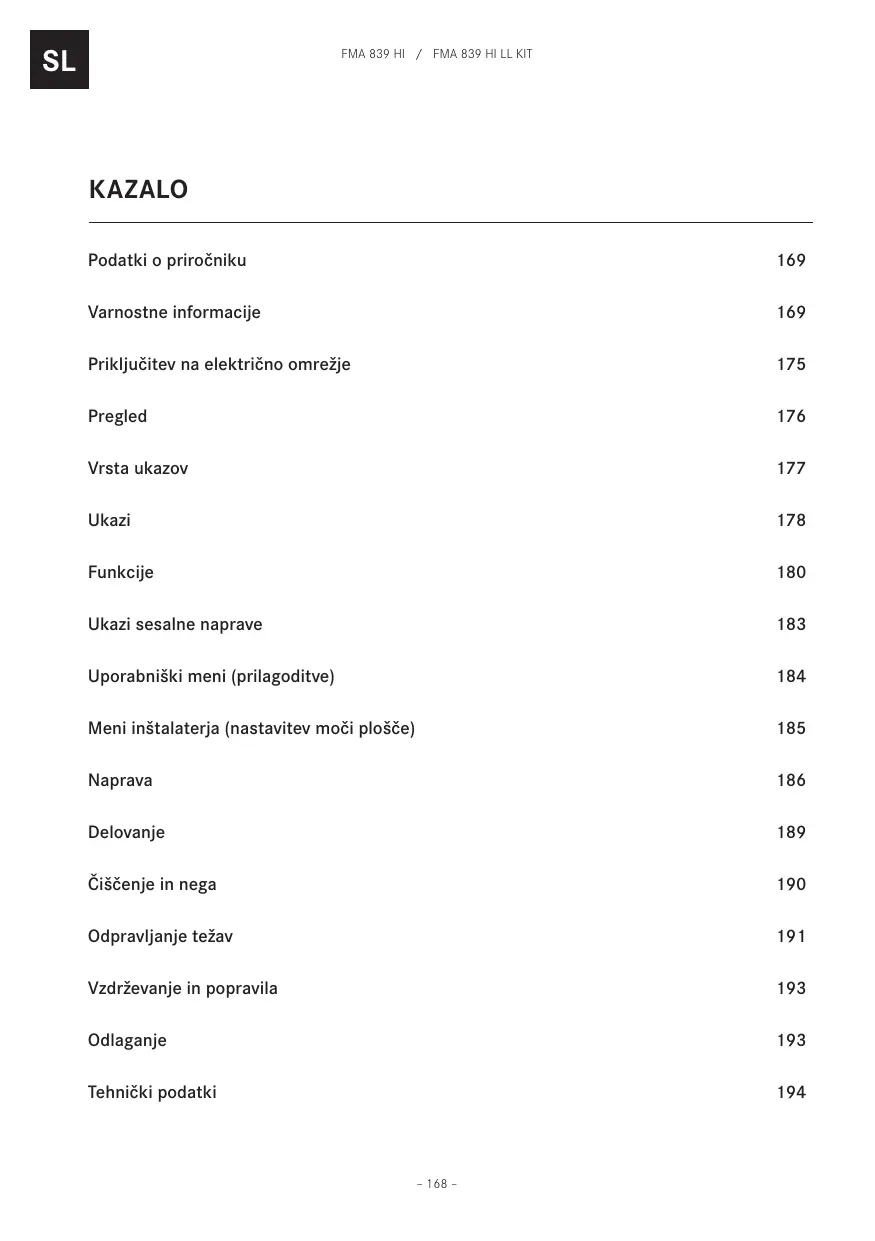

Podatki o priročniku 169, Varnostne informacije 169, Priključitev na električno omrežje 175, Pregled 176, Vrsta ukazov 177, Ukazi 178, Funkcije 180, Ukazi sesalne naprave 183, Uporabniški meni (prilagoditve) 184, Meni instalaterja (nastavitev moči plošče) 185, Naprava 186, Delovanje 189, Čiščenje in nega 190, Odpravljanje težav 191, Vzdrževanje in popravila 193, Odlaganje 193, Tehnični podatki 194

PODATKI O PRIROČNIKU

Ta navodila za uporabo veljajo za različne modele naprav. Zato je možno, da nekatere značilnosti in funkcije, opisane tukaj, niso na voljo v določenem kupljenem modelu.

Pred uporabo naprave natančno preberite navodila za uporabo. Shranite navodila za uporabo. ▶ Napravo, opisano v teh navodilih, uporabljajte samo v skladu s predvideno uporabo.

Sibbol	Pomen
!	Opozorilo na nevarnost. Opozorilo na nevarnost poškodb.
▷	Varna dejanja in opozorila, da se izognete poškodbam ali škodi.
▷	Dejanje. Dolovi dejanje, ki ga Želite izvesti.
■	Rezultat. Rezentat enega ali več dejanj.
X	Predpogoj, ki mora biti izpoljen pred izvedbo naslednjega dejanja.

VARNOSTNE INFORMACIJE

Zaradi lastne varnosti in zaradi zagotavljanja pravilne uporabe naprave pred namestitvijo in uporabo izdelka natančno preberite navodila v tem priročniku. Ta navodila morajo biti vedno priložena napravi, tudi v primeru selitve ali prodaje. Uporabniki morajo do potankosti poznati delovanje in varnostne značilnosti naprave.

Indukcijski sistemi teh kuhalnih plošč so skladni z določbami predpisov EMC in direktive EMF in naj ne bi ovirali drugih elektronskih naprav. Osebe s srčnimi spodbujevalniki ali z drugimi elektronskimi vsadki se morajo posvetovati s svojim osebnim zdravnikom ali z izdelovalcem vsadka glede zadostne odpornosti vsadka proti motnjam.

! Električne priključitve mora izvesti usposobljeno tehnično osebje. Preden nadaljujete z električno povezavo, si oglejte poglavje ELEKTRIČNA POVEZAVA.

Pri napravah z napajalnim kablom morata biti razporeditev priključnih spojk oziroma del vodnikov med pritrditvijo kabla in priključnimi spojkami takšna, da so vodniki, po katerih teče tok, napeljani pred ozemljitvenim vodnikom, v primeru da se kabel sname s pritrditve.

Izdelovalec ne odgovarja za morebitne poškodbe, ki bi lahko nastale zaradi nepravilne ali neustrezne namestitve. Prepričajte se, da napetost v vašem električnem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti izdelka. Fiksni električni priključki morajo vključevati sredstva za odklop, ki jih predvidevajo veljavni predpisi.

Pri napravah I. razreda preverite, ali gospodinjski aparat omogoča ustrezno ozemljitev. Sesalno napravo priključite na dimniško cev z ustrezno cevjo. Oglejte si dodatno opremo, ki jo je mogoče kupiti, navedeno v navodilih za namestitev (za okrogle cevi: najmanjši premer 120 mm). Dolžina odtočne cevi mora biti čim krajša. Izdelek priklopite na električno omrežje z večpolarnim stikalom. Upoštevati morate predpise v zvezi z odvodom zraka. Sesalne enote ne priključujte na izpušne cevi, ki prenašajo hlape iz zgorevanja (kotli, kamini itd.). Če sesalno napravo uporabljate skupaj z neelektričnimi napravami (npr. napravami s plinskimi gorilniki), morate zagotoviti zadostno stopnjo prezračevanja prostora, da preprečite povratni tok izpušnih plinov. Če napravo za kuhanje uporabljate skupaj z napravami, ki jih ne napaja električni tok,

negativni tlak v prostoru ne sme presegati vrednosti 0,04 mbar, da preprečite vsesavanje dima v prostor, kjer je nameščena naprava za kuhanje.

Zraka ne smete odvajati v vod, ki ga uporabljate kot dimniško cev za naprave na plin ali druga goriva. Če je napajalni kabel poškodovan, ga mora zamenjati izdelovalec, pooblaščena služba za tehnično podporo ali usposobljeni serviser, da se izognete nevarnim situacijam. Vtičač naprave priključite v vtičnico, ki je skladna z veljavnimi predpisi in je lahko dostopna. Glede tehničnih in varnostnih ukrepov, ki jih je treba sprejeti za izpust dimov, je treba natančno upoštevati predpise, ki jih predvidevajo lokalni organi.

! POZOR: Pred namestitvijo aparata odstranite zaščitne folije.

Uporabite samo vijake in majhne sestavne dele, ki so priloženi napravi.

OPOZORILO: Če vijakov ali pritrdilnih elementov ne namestite, kot je opisano v teh navodilih, lahko povzroči nevarnost električnega toka.

Ne glejte neposredno v luč z optičnimi napravami (daljnogledi, povečevalna stekla ipd.). Čiščenja in vzdrževanja ne smejo izvajati otroci brez nadzora odrasle osebe. Otroke je treba nadzorovati, da se zagotovi, da se z napravo ne igrajo. Tega aparata ne smejo uporabljati osebe (vključno otroci) z zmanjšanimi telesnimi, senzoričnimi ali duševnimi sposobnostmi ali z neustreznimi izkušnjami in znanjem, brez nadzora ali navodil o uporabi aparata s strani tistih, ki so odgovorni za njihovo varnost.

To napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z omejenimi telesnimi, senzoričnimi ali duševnimi sposobnostmi oziroma osebe z nezadostnimi izkušnjami in znanjem, samo če jih nekdo spremlja ali jih ustrezno poduči glede varne uporabe naprave in morebitnih tveganj pri uporabi. Otroci se z napravo ne smejo igrati.

OPOZORILO: Naprava

in njeni dostopni deli se med uporabo zelo segrejejo.

Ne dotikajte se uporov.

Otroci, mlajši od 8 let, se ne smejo zadrževati v bližini naprave, razen če so pod stalnim nadzorom.

Po navedenem obdobju očistite in/ali zamenjajte filtre (tveganje požara). Glejte odstavek Čiščenje in vzdrževanje. Priporočamo, da zagotovite primerno prezračevanje prostora, kjer bo naprava v uporabi skupaj z napravami na plin ali na druga goriva (ne velja za naprave, ki samo krožijo zrak v prostoru).

POZOR: Če je površina razpokana, izklopite aparat, da se izognete nevarnosti električnega udara.

Naprave ne vklopite, če je površina poškodovana ali so vidne poškodbe v debelini materiala. Naprave se ne dotikajte z mokrimi deli telesa. Izdelka ne čistite s parnimi napravami. Na površino kuhinjske plošče ne polagajte kovinskih predmetov, kot so noži, vilice, žlice ali pokrovi, saj se lahko preveč segrejejo. Po uporabi izklopite kuhalni element kuhinjske plošče z ustreznim ukazom in se ne zanašajte na zaznavanje posod. POZOR: nenadzorovano kuhanje na kuhalni plošči z maščobo ali oljem je lahko nevarno in lahko povzroči požar. Plamenov NIKOLI ne poskušajte pogasiti z vodo. Napravo je treba izklopiti in plamene zadušiti, npr. s pokrovom ali protipožarno odejo. POZOR: Postopek kuhanja je treba nadzirati. Kratki

procesi kuhanja zahtevajo stalen nadzor.

Naprava ni namenjena delovanju z zunanjim časovnikom ali z ločenim upravljalnim sistemom na daljavo. POZOR: Nevarnost požara: Na kuhalno površino ne odlagajte predmetov. Napravo je treba namestiti tako, da jo je mogoče odklopiti iz električnega napajanja s 3-milimetrsko odprtino med spoji, ki omogoča popoln odklop v pogojih previsoke napetosti III. kategorije. Naprava ne sme biti izpostavljena vremenskim vplivom (dežju, soncu). Prezračevanje naprave mora ustrezati navodilom izdelovalca.

Zahteve za pohištvo

Kuhalna plošča je namenjena vgradnji v delovno površino kuhinje nad kuhinjskim modulom širine najmanj 600 mm. Če je naprava nameščena na gorljivih materialih, je treba strogo upoštevati smernice in predpise glede montaže pri nizki napetosti in s protipožarno zaščito.

Pri vgrajenih enotah je treba sestavne dele (plastični materiali in furniran les) pritrditi s toplotno odpornimi lepili (min. 100 °C): uporaba neprimernih materialov in lepil lahko povzroči deformacije in odlepitev. Kuhinjski modul mora imeti dovolj prostora za električne priključitve naprave. Omarice nad napravo morajo biti nameščene na takšni razdalji, ki omogoča dovolj prostora za udobno izvajanje delovnih postopkov. Uporaba okrasnih letvic iz trdega lesa okoli delovne površine za napravo je dovoljena pod pogojem, da je najmanjša razdalja vedno enaka razdalji, ki je navedena na slikah za montažo.

Najmanjša razdalja med nameščeno napravo in steno, ki je za napravo, je navedena na sliki za montažo naprave za vgradnjo (150 mm za bočno steno, 40 mm za steno zadaj in 500 mm za morebitne omarice nad napravo). Da preprečite prodiranje tekočin med okvir kuhalne plošče in delovno ploščo, pred nadaljevanjem namestitve namestite priloženo lepilno tesnilo vzdolž celotnega zunanjega roba kuhalne plošče.

Pravilna uporaba

Sesalna naprava je bila zasnovana izključno za odstranjevanje vonjav kuhanja pri uporabi v gospodinjstvu. Naprave v nobenem primeru ne uporabite za drugačne namene od predvidenih. Med njihovo uporabo morajo biti friteze neprestano nadzirane, saj se preveč razgreto olje lahko vname. Naprave ne uporabljajte z zunanjim časovnikom ali ločenim sistemom daljinskega upravljanja. Naprave ne smete namestiti za okrasnimi vrati, da preprečite pregrevanje. Da se izognete poškodbam naprave, ne stopajte nanjo. Da ne poškodujete silikonskega tesnila, ne postavljajte vročih loncev in ponev na okvir. Ne režite ali pripravljajte hrane na steklokeramični površini in nanjo ne spuščajte trdih predmetov. Ponev in loncev ne vlecite po steklokeramični površini.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Električne priključitve mora izvesti usposobljeno tehnično osebje. Ta naprava ima priključitev tipa "Y", zato je potreben "nevtralni" vodnik. Napajalni kabel mora biti vsaj tipa H05VV-F. ENOFAZNA, DVOFAZNA in TROFAZNA povezava: min. vodnikov: 2,5 mm². Zunanji premer napajalnega kabla: min. 7 mm - max. 15 mm. Do priključnih spojk je mogoče dostopiti tako, da odstranite pokrov priključne omarice. Preverite, ali so lastnosti gospodinjskega električnega omrežja (napetost, največja moč in tok) združljive z lastnostmi naprave.

Napravo priključite kot je prikazano na shemi (v skladu z referenčnimi predpisi za omrežno napetost, ki so veljavni na nacionalni ravni).

Priporočljivo je, da uporabite napajalni kabel 5 x 2,5 mm² H05V2V2-F². Če uporabljate napajalni kabel 5 x 2,5 mm² H05V2V2-F, sledite spodnjim navodilom: za trifazno povezavo ločite dve žici in odstranite modre ovojnice s sivih žic.

PREGLED

FMA 839 HI - 4-conska kuhalna plošča z integrirano napo

1 Kuhalno mesto 2 Nadzorna plošča

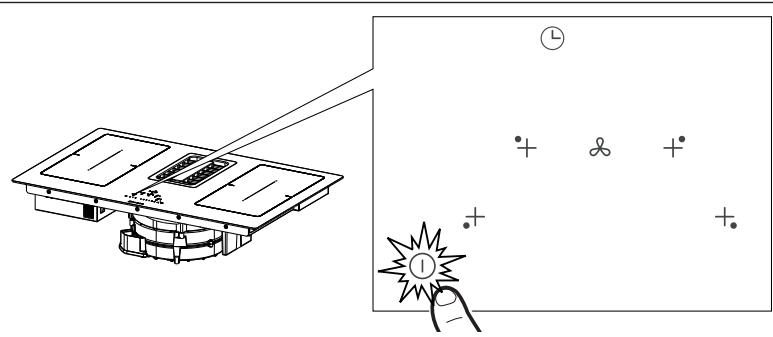

Tipke in prikazovalni elementi

Pritisnite in za 2 sekundi držite tipko za vklop/izklop ①, da vklopite in aktivirate funkcije plošče. Vsi indikatorji kažejo kot tisti iz Časovnika "C L".

Sedaj je plošča vklopljena, vendar so vsa kuhalna mesta in napa nastavljeni na moč nič. Plošča samodejno ugasne po 20 sekundah neuporabe.

Opozorilo: Iz varnostnih razlogov je ploščo vedno mogoče ugasniti s tipko za vklop/izklop ①. Opozorilo: Na nadzorni plošči so vse funkcije, ki jih je mogoče izbrati, vedno osvetljene/vidne in bodo vedno edine, ki jih je mogoče aktivirati.

Opozorila za instalaterja: Preverite in po potrebi zamenjajte nastavitev moči plošče. Glej odstavek "Meni instalaterja (nastavitev moči plošče)".

Absorpcija kuhalne plošče je privzeto nastavljena na 7,4 kW.

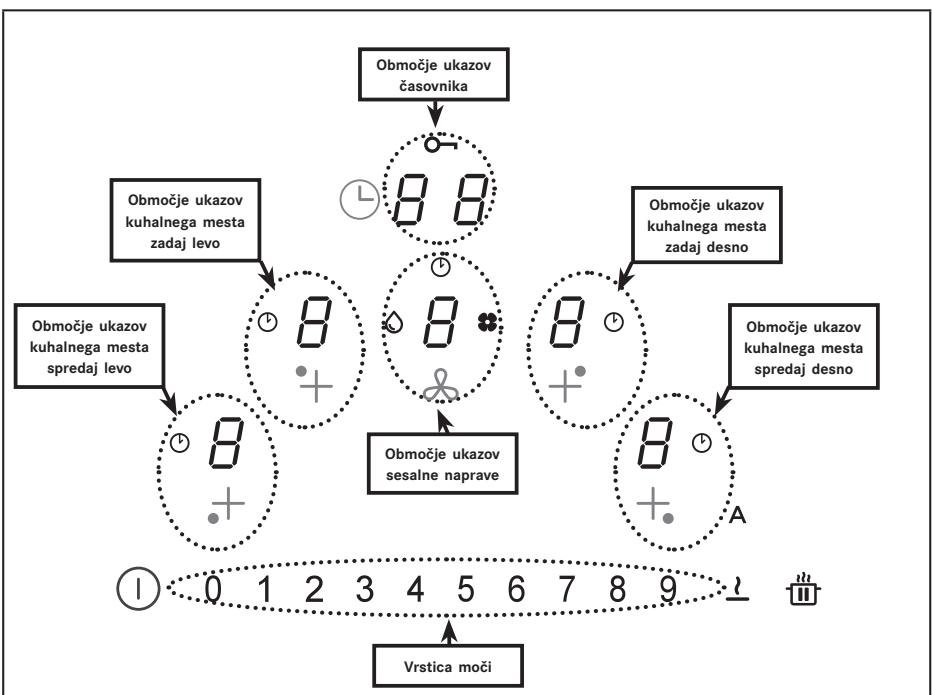

VRSTA UKAZOV

Kontrole za kuhalna mesta, odvodni ventilator in časovnik lahko aktivirate s pritiskom na referenčno številko.

To je potrjeno s tipko, ki zasveti intenzivneje.

UKAZI

Ukazi	Opis
® B° B° B° +° +° +°	Izbira ukazov kuhalnega mesta Pritisnite in za 2 sekundi držite tipko za vklop/izklop ①. Kuhalna mesta lahko aktivrate s pritiskom na referenčno stevilko ②. To je potrjeno takо, da se odgovarjajoči indicator zasveti intensizvneje.
	Simbol ① označuje, da je Časovnik, ki ustreza izbranemu mestu, aktiven (gleje funkcijo «Časovnik kuhalnih mest«).
® B°	Izbira ukazov sesalne naprave Pritisnite in za 2 sekundi držite tipko za vklop/izklop ①. Ukaze nape je mogoče izbrati s pritiskom referencnega indicatorja ②. To je potrjeno takо, da se odgovarjajoči indicator zasveti intensizvneje. Simbol ① označuje, da je Časovnik, ki ustreza funkcijam nape, aktiven. Simbol ① označuje vzdřevanje/čišćenje filtra za mašćobo po 100 urah uporabe. Simbol ① označuje vzdřevanje filtra na aktivno oglje (proti vonjavam) po 200 urah uporabe.
0 1 2 3 4 5 6 7 8 9	Izbira moči kuhalnih mest in/ali hitrosti sesalne naprave Pritisnite in za 2 sekundi držite tipko za vklop/izklop ①. Vrstica moči je vidna šele, ko izberete številko nape ali eno od 4 kuhal-nih mest. Moč kuhalnih mest ali hitrost sesalne naprave lahko povečate ali zmanjsate takо, da pritisnete neposredno Želeno vrednost ali s prstom povlečete (z desne v levo ali obratno), inicer glede na to, ali je treba nastavljeno vrednost povečati ali zmanjsati.
L88	Izbira ukazov Časovnika Pritisnite in za 2 sekundi držite tipko za vklop/izklop ①. Izberite območje ukazov za upravljanje Časovnika kuhalnik mest in sesalne naprave, ki standardno prikaže «C L« (glejte funkcije Časovnika).
	Simbol « označuje ključ za varnostne funkcije (glejte "Zaklepanje tipkovnice (Čišćenje)"
A	Pri privzeti nastavitvi, ko se vklopi kuhalno plošćo/sesalno napravo, se napa vklopi v samodejnem načinu in lučka LED A sveti z intensivno jakostjo. Napa začne delovati, če je moč kuhalnih mest večja od «1''. Napa se izklopi, če pritsinete tipko LED A, kar je potrjeno s spremembo intensivnosti, in sicer preide iz intensivne svetlobe v nežnejšo. Napo je mogoče izklopiti tudi s pritiskom vrednosti, večje od «1», na vrstici moči, kar je potrjeno s spremembo intensivnosti lučke LED A, ki preide iz intensivne svetlobe v nežnejšo. Ponovno se vklopi s pritiskom tipke LED A, ki bo začela svetiti intensivneje.
II	Funkcjija PREMORA in PONOVNEGA ZAGONA.
	V kombinaciji z drugimi tipkami omogoča dostop do menija za uporabnike.
?	Funkcjija odmrzovanja odmrzuje hrano ali nežno stopi maslo, čokolado ali med … itd.
	V kombinaciji z drugimi tipkami omogoča dostop do menija za monterje.

FUNKCIJE

Funkcija	Opis
Blokiranje tipkovnice (varovalo za otroke)	Omogoča blokiranje nastavitev kuhalne plošće z namenom preprečevanja nenamernih spremb nestavitev.
	Aktiviranje: Če na površini ni lancev, 3 sekunde držite pritismjeno eno od 4 tipk kuhalnih mest, jo nato sprostite in s prstom povlacite od številke 0 do 9 na vrstici moči, takao da sledite vidni animaciji. Do potdritve pride, ko se vse tipke prikažejo Opisane postopke je treba izvesti v 10 sekundah.
	Onesposobitev: 3 sekunde držite pritismjeno eno od 4 tipk kuhalnih mest, jo nato sprostite in s prstom povlacite od številke 9 do 0 na vrstici moči, takao da sledite vidni animaciji. Opisane postopke je treba izvesti v 10 sekundah.
Blokiranje tipkovnice (čišćenje)	Omogoča blokiranje nastavitev kuhalne plošće za 15 sekund z namenom omogočanja hitrega Čišćenja.
	Aktiviranje: hkrati pritsinje tipko sprednjega desnegain spreadnjega levega kuhalnega mesta. Prikazovalnik območja ukazov za upravljanje Časovnika prikazuje odštevanje s 15 sekund in zasveti O-
	Onesposobitev: pritsinite ①ali počakajte, da se 15 sekund konča.
Časovnik kuhalnih mest	Odštevanje z alarmom za programirani izklop vsakega kuhalnega mesta.
	Aktivacija: pri vklopljeni kuhalni plošće izberite enega od 4 kuhalnih mest in nato izberite vrednost na vrstici moči. Pritisnite posamezno tipko območja ukazov Časovnika, nastavite posamezne vrednosti na vrstici moči (najmanj 1 minuta, največ 99 minut). Do potdritve pride po 10 sekundah neuporabe. Prikazovalnik območja ukazov za upravljanje Časovnika prikazuje odštevanje, Če je bilo nestavljeno, drugače pa standardno prkazuje «C L«. Nastaviti je mogoče Časovnik za vsa kuhalna mesta, prikazovalnik pa bo vedno prikazoval tistega z majkrajšim preostalim Časom. Ponovite postopke za spremembo vrednosti Časovnika.
	Onesposobitev: nastavite vrednosti Časovnika na njč ali pritsinite ①.
Časovnik (splošni)	Odštevanje z alarmom za splošno uporabo.
	Pri vklopljeni kuhalni plošci in brez lancev pritisnite posamezno tipko coneukazov šcasovnika, nastavite posamezne vrednosti na vrstici moči (najmanj 1 minuta, največ 99 minut).Prikazovalnik območja ukazov za upravljanje šcasovnika prikazuje odštevanje,će je bilo nestavljeno, drugače pa standardno prikazuje «C L«.
	Onesposobitev: nastavite vrednosti šcasovnika na nič ali pritsnite ① dvakrat izisključeno plošć.
Funkcija vzdhrževanje tople jedi	Vklop: izberite eno od 4 kuhalnih mest in pritsnite tipko ②Tipka izbranega mesta prikaže ③.
	Onesposobitev: pritsnite tipko ④ali pritsnite ⑤.
Funkcija Turbo	Kuhalna mesta in napo je mogoče nastaviti, da delujejo z dodatno močjo.
	Aktiviranje: takao za napo kot tudi za kuhalna mesta dvakrat pritsnite tipko "9"na napajalni vrstici. Prikaze se ustrezna številka ⑥.
	Onesposobitev: izberite eno od drugih možnih vrednosti na vrstici moči.
Funkcija hitrega segrevanja	Izberite eno od 4 kuhalnih mest in 3 sekunde držite pritsnjeno izbrano vrednost (od 1 do 8) na vrstici moči.Kuhalna plošča bo za dolovičen Čas dosegla majvečjo moč, nato pa bo prešna na nestavljeno moč (gleje spodnjio tabela).Prikazovalnik prikaže «A» + izbrano vrednost.1 → 40 sekund2 → 72 sekund3 → 120 sekund4 → 176 sekund5 → 256 sekund6 → 432 sekund7 → 120 sekund8 → 192 sekund9 → ni na voljoP → ni na voljo
Funkcija premor + ponovni zagon	Ta funkcija ustavi vse nastavitve kuhalne plo ěe za približno 10 minut, ěe mora uporabnik za kratek ěcas oditi iz prostora. Med premorom: - Nobeno kuhalno mesto ne porablja energia. - Vsi ācasovniki so zaustavljeni. - Funkciji "Turbo" in "Hitro segrevanje" sta izklopljeni Po preteku 10 minut bo kuhalna povrsina nadaljevala z vsemi prej nastavljenimi postopki.
	Vklop: Pritisnite tipko ěv saj za 1 sekundo, vse števke kažejo ě.
	Pritisnite tipko ěv saj za 1 sekundo, dokler ne začne utripati, v 10 sekundah pa pritsnite katero koli drugo tipko.
Funkcija priklica	Ta funkcija omogоča, da obnovite vse nastavitve kuhalne povrsine, ěe pride do nenamernegа izklopä ali nenadnega izpada elektrike.
	Z izklopljeno kuhalno plošćo, ěe v 6 sekundah ponovno vklopimo kuhalno plošćo s tipko ①, tipka ěv utripa 6 sekund. Ponom no pritsnite tipko, da obnovite predhodno nastavljene funkcije. Vse to potrdi pisk.
	Če se pri ugasnjeni kuhalni povrsini v 6 sekundah povrsina ponovno vklopi, se prej nastavljene funkcije samodejno obnovijo.
Povezovalna funkcija	Ta funkcija omogоča povezavo 2 kuhalnih mest, in sicer takao, da ju lahko upravljate kot eno sam veliko kuhalno mesto. Tako lahko uporabite lonce z večjim dnom.
	Pri izklopljeni kuhalni povrsini hkrati pritsnite Želeni tipki za izbor 2 kuhalnih mest, ki ju Želite povezati, dokler Ÿevilka ne prikaže ě, kar označuje, da se je funkcija vklopila. Druga tipka služi nastavitvi moči. Pozor: kuhalnih mest na levi ni mogоče povezati s tistimi na desni in obratno.
	Onesposobitev: istorčasno pritiskajte tipke, na katerih smo naredili most, dokler simbol ne izgine ě.
Funkcija samodejnga zaznavanja lonca	Če na enega od kuhalnih mest postavimo lonec, ga kuhalno mesto samodejno zazna in vklopi ustrezno tipko pri majvečji intensizvosti, takao da prikaže ě.
Opozarjanje na odpadno toploto	Opozarjanje na opadnlo toploto je varnostna funkcija, ki opozjarja na to, da imai povrsina kuhalnega mesta ěse vedno temperaturo, ki je višja ali enaka 60°C in lahko povzroči opekline, ěe z golimi dlammi pridete v stik z njо. Na tipki ustreznega kuhalnega mesta se prikaže ě.

UKAZI SESALNE NAPRAVE

Simbol Časovnika. Ko pritsinete tipko sesalne naprave, pritsinite tipke za upravljanje Časovnika za nastavitev odševanja.
Simbol vždrževanja filtra za masčobɔ Oporoziliro glede cisěchenja filtra za masčobɔ je prižazano na lučki LED in je vedno omogoceno.
Pritisnite »9« na vrstici moči, da nastavite INTENZIVNO HITROST 1. Ta nastavitev je Časov- no nastvljena za 10-minutni vklop. Po preteku tega Časa se system samodejno vrne na predhodno nastvljeno hitrost. Izklopi se z izbiro druge hitrosti.
Dvakrat pritsinite »9« na vrstici moči, da nastavite. INTENZIVNO HITROST 2. Ta nastavitev je Časovno nastvljena za 5-minutni vklop. Po preteku tega Časa se system samodejno vrne na predhodno nastvljeno hitrost. Izklopi se z izbiro druge hitrosti.
Delay	Ta funkćija je na voljo samo pri izklopu samodejnega načina. Samodejni način izklopite s pritiskom na A. Pritisnite tipko sesalne naprave in nastavite hitrost na vrstici moči. Pritisnite tipko za upravljanje Časovnika, ki prižazuje «CL», vendar bo prešla na odševanje, ki je že bilo nastvljeno na 15 minut.
Simbol vždrževanja filtra na aktivno oglje · Sesalni način je privzeta nastavitev delovanja nape. Pritisnite tipko za vklop/izklop. Pri izklopljeni obrenimeniti pritsinite tipko ukazov nape, da omogocite sesalno napravo. Znova pritsinite tipko za 5 sekund za: Vklop filtra na aktivno oglje: · Simbol filtra na aktivno oglje (proti vonjavam) zasveti za 1 sekundo, medtem ko naprava odda dvojni pisk. Izklop filtra na aktivno oglje: · Simbol filtra na aktivno oglje (proti vonjavam) dvakrat utripne in naprava odda dvojni pisk.
Ponastavitev in ponovna aktivacija filtrov · Po 200 urah delovanja ogljikovega filtra in 100 urah masčobnega filtra bo osvetlitev ustreznih ikon signalizirala, da je potrebno vždrževanje označenega filtra. Po opravljenem vždrževanju filtra z izklopljeno plošco postopaje na naslednji način: · Vklopite/izklopite plošco · Pritisnite tipko nape daaktivrate oštevilčeno vrstico. · Pritisnite tipko “A” za majmanj 5 sekund in počakajte na potrditev povastavitve, ki jo signalizira dvojni zvočni zvok in se simbel uzgasne. · Če se potdritve povastavitve (dvojni pisk in simbel uzgasne) se ne pojaví v 6 sekundah, izklopite kuhalnolo plošco in ponovite postopek od začetka.

UPORABNIŠKI MENI (PRILAGODITVE)

Meni za uporabnike se uporablja za osebno prilagoditev opozoril na plošči, tako zvočnih (tona in glasnosti) kot vizualnih.

Pritisnite tipko ①.

V 3 sekundah ponovno pritisnite tipko ①.

Prikaže se simbol. Pritisnite in držite tipko ter eno za drugo pritisnite 4 tipke kuhalnih mest ( ), in sicer v smeri urinega kazalca, tako da začnete z leve. Vsak pritisk tipke je označen s piskom, in ko tipko sprostite, vidite naslednje:

Na tipki se izmenično pojavi napis U in številka od 2 do 7, ki označuje vrsto menija (glejte spodnjo tabelo).

Pojavi se številka, ki je odvisna od parametrov, navedenih v izbiri (glejte spodnjo tabelo). Pritisnite tipko s številko od 2 do 7 vrstice za napajanje za vstop v meni z nastavitvami (glejte spodnjo tabelo).

Ko je nastavljena pravilna vrednost, potrdite s pritiskom in držanjem tipke ①, dokler ni potrjeno.

Koda menija	Opis	Vrednost
U2	Meni za upravljanje glasnosti tona tipk.	0 - 1 - 2 - 3
U3	Meni za upravljanje glasnosti tona zvočnih opozoril.	0 - 1 - 2 - 3
U4	Meni za upravljanje svetlosti prikazovalnika.	Najv. 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 Min.
U5	Meni za upravljanje animacije odševanja.	0 - 1
U6	Meni funkcjije prepoznavanja lonca je vedno aktiven.	0 - 1
U7	Meni za upravljanje zvočnegа opozarjanja na koncu odševanja.	0 - 1 - 2

MENI INSTALATERJA (NASTAVITEV MOČI PLOŠČE)

Pri prvi priključitvi na električno omrežje mora monter nastaviti moč kuhalne površine na podlagi dejanskih zmožnosti in zmogljivosti samega omrežja.

Ploščo lahko neposredno vklopite s tipko ①, sicer pa za vstop v meni sledite spodaj navedenim postopkom.

• Ob prvem napajanju simbol utripa. -Z držanjem tipke
• Pritisnite 4 tipke na kuhalnih mestih ( ) eno za drugo v nasprotni smeri urnega kazalca, začenši z desne. Vsak pritisk tipke je označen s piskom, in ko tipko sprostite, vidite naslednje:

B Na tipki + se izmenično prikaže. C in D.

Na tipki ° B se bo pojavilo napisano 0.

• Pritisnite tipko ° B in številko 8 na vrstici moči, da dostopite do menija nastavitev. To se potrdi s spremembo prikaza iz (C in B) do (C in B). Sedaj ste v meniju za nastavitev moči plošče.

Pritisnite tipko in izberite eno od vrednosti, ki so prikazane na vrstici moči (0-1-2-3), tako da upoštevate spodaj navedeno tabelo.

Ko je nastavljena pravilna vrednost, potrdite s pritiskom in držanjem tipke ① dokler ni potrjeno.

①	kW
0	7,4 kW
1	4,5 kW
2	3,5 kW
3	2,8 kW

NAPRAVA

Funkcija upravljanja moči

Ta izdelek je opremljen s funkcijo upravljanja moči z elektronskim nadzorom. Funkcija upravljanja moči zazna dovajanje največje moči 3,7 kW/16 A združenim kuhalnim elementom (faze na desni in levi strani) in tako optimizira porazdelitev moči ter prepreči preobremenitev indukcijskega sistema.

V ta namen je skupna moč stalno nadzirana in po potrebi zmanjšana. Če ni mogoče dovajati zahtevane skupne moči, nadzorni element s privzeto nastavitvijo zmanjša moč drugega kuhalnega elementa na naslednjo nižjo raven krivulje moči, tako da ne preseže absorpcije toka 16 A.

V tem primeru generator zazna zadnji ukaz z najvišjo prioriteto, ki ga posreduje uporabniški vmesnik, in po potrebi zmanjša predhodno aktivirane nastavitve za drugi kuhalni element.

Funkcija upravljanja moči se vklopi tudi ob zaznani prisotnosti lonca na kuhalnem elementu.

Primer:

Če v isti fazi (fazni desni in levi strani) izberete raven povečanja moči (boost) (P) enega kuhalnega mesta, drugo kuhalno mesto zaradi tega ne more istočasno preseči ravni moči 5.

Ta vidik se razlikuje glede na omejitve, ki so nastavljene v izdelku (glejte odstavek >MENI ZA NAMESTITEV).

Kako delujejo indukcijske kuhalne plošče

Indukcijske kuhalne plošče ne delujejo tako kot klasične kuhalne plošče ali kovinske plošče. Indukcijska tuljava pod steklokeramično površino hitro ustvari magnetno polje visoke spremenljivosti, ki neposredno segreje dno lonca z možnostjo namagnetenja.

Steklokeramično površino segreje izključno topel lonec. Ko lonec odmaknete s kuhalnega mesta, se električno napajanje takoj prekine.

Zaznavanje prisotnosti lonca

Vsako kuhalno mesto je opremljeno s sistemom za zaznavanje prisotnosti lonca. Sistem za zaznavanje prisotnosti lonca prepozna lonce z dnom z možnostjo magnetenja, ki so primerni za uporabo na indukcijskih kuhalnih ploščah.

Če med delovanjem odstranite posodo ali če uporabite neprimerno posodo, prikazovalnik ob

stolpčnem grafikonu utripa U.

Če v času zaznavanja prisotnosti lonca v trajanju 20 sekund na kuhalnem mestu ni položenih loncev:

Kuhalno mesto se samodejno ugasne po 20 sekundah.

• Prikazovalnik vsakega kuhalnega mesta prikaže U.

Lonci

Ustrezni lonci

Za kuhanje na indukcijski plošči so primerni lonci z dnom z možnostjo magnetenja.

Magnet se prime na vsako točko znotraj dna lonca.

Lonci, ki so primerni za indukcijsko kuhanje

Lonci, ki se uporabljajo na površinah za indukcijsko kuhanje, morajo biti kovinski z magnetnimi lastnostmi in z dovolj širokim dnom.

Ustrezni lonci:

✓ Lonci iz emajliranega jekla z debelim dnom. ✓ Lonci iz litega železa z emajliranim dnom. ✓ Lonci iz večplastnega jekla inox, nerjavečega feritnega jekla in aluminija s posebnim dnom.

Neustrezni lonci:

✓ Lonci in posode iz bakra, jekla inox, aluminija, negorljivega stekla, lesa, keramike in lončenine. ▷ Če želite preveriti, ali je ponev primerna, prinesite magnet blizu njenega dna: Če ga dno privlači, je ponev primerna za indukcijsko kuhanje.

Če nimate magneta, lahko v lonec dolijete majhno količino vode, ga postavite na kuhalno mesto in vklopite ploščo. Če se na prikazovalniku prikaže simbol U,

lonec ni primeren.

Pozor: uporabljajte samo posode s popolnoma ravnim dnom in primerne za indukcijsko kuhalno mesto. Uporaba loncev z neravnim dnom lahko ogrozi učinkovitost sistema oddajanja toplote in lahko ovira zaznavanje prisotnosti lonca na kuhalnem mestu.

Hrup med kuhanjem

Lonci lahko med kuhanjem povzročajo hrup. To ne pomeni, da naprava nepravilno deluje in nikakor ne vpliva na delovanje naprave.

Hrup je odvisen od vrste uporabljenega lonca.

Če je hrup posebej moteč,

poskusite zamenjati lonec.

Navodila za varčevanje z energijo

Premer dna lonca se mora ujemati s premerom kuhalnega mesta.

Ob nakupu se prepričajte, da navedeni premer ustreza premeru dna ali premeru zgornjega dela lonca, saj je ta navadno nekoliko širši od dna. Pri pripravi jedi, ki zahtevajo daljše kuhanje, je mogoče prihraniti čas in energijo, če uporabite ekonom lonec. Ta vrsta kuhanja omogoča tudi ohranjanje vsebnosti vitaminov v hrani. Prepričajte se, da je v ekonom loncu dovolj tekočine. Če je tekočine premalo in se ta pregreje, lahko pride do poškodb ekonom lonca in kuhalnega mesta. Po možnosti lonce vedno pokrijte z ustreznim pokrovom. Izberite lonec, primeren količini hrane, ki jo želite pripraviti. Uporaba širokih loncev, ki jih le delno napolnite, predstavlja potrato energije.

Kuhalno mesto	Dno lonca
	Min Ø (priporočeno)	Maks Ø (priporočeno)
210 mm × 190 mm (posamezno)	110 mm	145 mm

Običajni delovni hrup kuhinjske plošče

Indukcijska tehnologija temelji na ustvarjanju elektromagnetnih polj. Ta elektromagnetna polja ustvarijo toploto neposredno na dnu lonca. Lonci in ponve lahko oddajajo različne zvoke ali povzročajo vibracije glede na način njihove izdelave. Ti zvoki so opisani v nadaljevanju:

Rahlo brnenje (podobno hrupu transformatorja)

Ta zvok nastane pri kuhanju z visoko toploto in je odvisen od količine energije, ki se prenese s kuhalne plošče na lonec. Hrup preneha ali se zmanjša, ko zmanjšate raven toplote.

Rahlo piskanje

Ta zvok nastane, ko je posoda za kuhanje prazna, preneha pa, ko posodo napolnite z vodo ali živili.

Prasketanje

Ta zvok nastane pri loncih, ki so izdelani iz več plasti materialov, povzročajo pa ga vibracije površin, kjer se različni materiali stikajo. Hrup prihaja iz loncev in se lahko razlikuje glede na količino in način priprave hrane.

Močno piskanje

Ta zvok nastane pri loncih, izdelanih iz več plasti različnih materialov, in kadar se ti uporabljajo pri največji jakosti ter na dveh kuhalnih mestih. Hrup preneha ali se zmanjša, ko zmanjšate raven toplote.

Hrup ventilatorja

Za pravilno delovanje elektronskega sistema je treba uravnati temperaturo kuhalne površine. V ta namen je kuhalna površina opremljena z ventilatorjem, katerega funkcija je zmanjšanje in uravnavanje temperature elektronskega sistema. Lahko se zgodi, da ventilator še naprej deluje po izklopu naprave, če je temperatura kuhalne površine še vedno zaznana kot previsoka.

Ritmični zvoki, podobni tiktakanju

Ti zvoki se pojavijo samo takrat, ko delujejo vsaj tri kuhalna mesta, izginejo ali zmanjšajo pa se takrat, ko se eno od teh izklopi.

Opisani zvoki so običajna značilnost indukcijske tehnologije in jih zato ni mogoče obravnavati kot napake.

Raven moči	Način kuhanja	Uporabiti za
1	Topljenje, rahlo segrevanje	Maslo, Čokolada, Želatina, omake
2	Topljenje, rahlo segrevanje	Maslo, Čokolada, Želatina, omake
3	Obnovitev	Riž
4	Daljše kuhanje, krčenje, dušenje	Zelenjava, krompir, omake, sadje, ribe
5	Daljše kuhanje, krčenje, dušenje	Zelenjava, krompir, omake, sadje, ribe
6	Daljše kuhanje, praženje	Testenine, juhe, dušeno meso
7	Lahko cvrtje	Rösti (krompirjevi polpeti), omlete, panirane in cvrte jedi, klobase
8	Cvrtje, cvrtje v veliki količini olja	Meso, ocvr t krompirćek
9	Hitro cvrtje pri visoki temperaturi	Zrezek
P	Hitro segrevanje	Vretje vode

DELOVANJE

Vklop naprave

Držite pritisnjeno tipko ①, da vklopite napravo.

• Na vseh prikazovalnikih stopnje moči se prikaže "0".
• Če ne izberete drugih možnosti, se naprava iz varnostnih razlogov po 20 sekundah izklopi.

Izbira kuhalnega mesta

Pritisnite na referenčno tipko B enega ali več kuhalnih mest in nastavite raven moči.

Izklop kuhalnega mesta

Dotaknite se "0" na vrstici moči.

• Če ne izberete drugih možnosti in so druga kuhalna mesta ugasnjena, se naprava po 20 sekundah izklopi.

Izklop kuhalne površine

Dotaknite se ① za nekaj sekund, da ugasnete kuhalno površino. - Če ne izberete drugih možnosti na prikazovalniku in so vsa kuhalna mesta ugasnjena, se naprava po 20 sekundah izklopi.

Kontrolna lučka za ostanke toplote

Če je kuhalno mesto izklopljeno, vendar je še vedno toplo, bo na nadzorni plošči črka “H” ostala prižgana zaradi nevarnosti opekline.

Nastavitve za odmrzovanje

S funkcijo Odmrzovanje lahko odtajate hrano ali zmehčate maslo, čokolado ali med. - Izberite kuhalno mesto, tako da pritisnete ustrezno tipko. - Pritisnite tipko

Nastavitev PowerPlus

Tako kuhalne plošče kot nape je mogoče nastaviti na dodatno moč.

Kuhalna mesta in napo je mogoče nastaviti, da delujejo z dodatno močjo. To funkcijo je mogoče uporabiti na primer, da hitro segrejete veliko količino vode.

• Izberite eno od območij in dvakrat pritisnite "9" na vrstici moči. Prikaže se ustrezna številka P.

Časovnik

Z nastavitvijo časovnika se kuhalno mesto po določenem času ugasne.

Nastavitev časovnika

- Vklopljena kuhalna plošča - Nastavljeno kuhalno mesto

Pritisnite na številko - Časovnik nastavite tako, da izberete med 1 in 99 minutami.

Sprememba časovnika

• Nastavljen časovnik

Pritisnite aktivno kuhalno mesto časovnika,

ki ga želite spremeniti.

Pritisnite na številko - Časovnik nastavite tako, da izberete med 1 in 99 minutami.

Povezovalna funkcija

Povezovalna funkcija omogoča vklop dveh posameznih kuhalnih mest, in sicer tako, da delujeta istočasno in ju je mogoče nastaviti skupaj. Tako lahko uporabite posode z večjim dnom.

Hkrati pritisnite zeleni tipki za izbor 2 kuhalnih mest, ki ju želite povezati, dokler številka ne prikaže n, kar označuje, da se je funkcija vklopila.

Druga tipka služi nastavitvi moči.

Opozorilo: kuhalnih mest na levi ni mogoče povezati s tistimi na desni in obratno.

Otroško varovalo

-Vklopljena naprava -Vklop:

za 3 sekunde pritisnete eno od 4 tipk kuhalnih mest, jo nato sprostite in s prstom povlecite od številke 0 do 9 na vrstici moči. Vse tipke prižgejo. Opisane postopke je treba izvesti v 10 sekundah.

• Onesposobitev:

Za 3 sekunde pritisnite eno od 4 tipk kuhalnih mest, jo nato sprostite in s prstom povlecite od številke 9 do 0 na vrstici moči. Opisane postopke je treba izvesti v 10 sekundah.

MODEL	FMA 839 HI
SkupnaNJVEČja moč (plošča+napa)	7,62 kW (osnovna nastavitev)
SkupnaNJVEČja moč (plošča+napa)	4,72 kW
SkupnaNJVEČja moč (plošča+napa)	3,72 kW
SkupnaNJVEČja moč (plošča+napa)	3,02 kW

ČIŠČENJE IN NEGA

Filter proti vonjavam z aktivnim ogljem je mogoče obnoviti. Za postopek regeneracije in čas zamenjave upoštevajte navodila, ki so priložena kompletu.

Maščobni filtri Z: filter je treba čistiti po vsakih 2 mesecih uporabe oziroma še pogosteje pri intenzivnejši uporabi, operete pa jih lahko v pomivalnem stroju. Priporočamo, da rešetk ne perete v pomivalnem stroju.

▸ Odstranite hrano, ki vsebuje sladkor, npr. marmelado, ki je stekla čez med kuhanjem, s strgalom za steklokeramiko, in sicer ko je kuhalna plošča še topla. V nasprotnem primeru lahko ostanki poškodujejo površino iz steklokeramike.

Odstranite morebitno stopljeno plastiko s strgalom za steklokeramiko, ko je kuhalna plošča še topla. V nasprotnem primeru lahko ostanki poškodujejo površino iz steklokeramike. Ko se kuhalna plošča ohladi, odstranite madeže vodnega kamna z majhno količino raztopine za odstranjevanje vodnega kamna, npr. kisa ali limoninega soka. Nato znova očistite z mokro krpo.

Splošna priporočila

Nikoli ne uporabite abrazivnih gobic, jeklene volne, solne kisline ali drugih izdelkov, ki bi lahko poškodovali površino ali na njej pustili sledi. Živil, ki nenamerno padejo ali se nabirajo na površini, na delovnih ali okrasnih elementih kuhalne površine, ne smete zaužiti.

Čiščenje naprave

Kuhalno ploščo očistite po vsaki uporabi, da preprečite, da bi se morebitni ostanki hrane zažgali. Za čiščenje vsakodnevne umazanije uporabite mehko krpo ali gobo in primerno čistilno sredstvo. Sledite priporočilom izdelovalca glede čistilnih sredstev, ki jih je treba uporabiti. Priporočamo uporabo zaščitnih čistilnih sredstev. ▸ Odstranite sprijeto umazanijo, npr. mleko, ki je steklo čez, s strgalom za steklokeramiko, in sicer ko je kuhalna plošča še topla. Sledite priporočilom izdelovalca glede strgal, ki jih je treba uporabiti.

ODPRAVLJANJE TEŽAV

Kode napake
Koda napake	Opis	Možen vzrok napake	Ukrep
"Zvočni signal ob vklopu. Koda napake ni pri Kazakhstan "	Upravljanje nape ne deluje	Poškodba ali slaba priključitev kabla LIN na tiskanem vezej nupe	Preverite priključitev oziroma zamenjaje kabel LIN
ER03	Neprestano vklaplanje senzorja. TC se ugasne po 10 sekundah.	Voda ali lonec na steklu, na senzorjih ali na nadzorni plošči.	Očistite površino nadzorne plošće. S senzorjev odstranite predmete.
ER20	Notranja napaka TC-ja	-	Zamenjaje TC.
ER21	Pregretje.	Senzor temperature je zaznal temperaturo nad 85°C.	Pustite, da se plošća ohladi in napaka bo izginila pri temperaturi pod 75 °C.
			Preverite toplotno izolacijo.
ER22	Napaka preverjanja tipke, uporabniški vmesnik se izklopi po 3,5 - 7,5 sekundah.	-	Zamenjaje TC
ER31	Konfiguracija med TC-jem in indukcijo je neskladna.	Konfiguracijski podatki generatorja ne ustrezajo podatkom TC-ja.	Nova konfiguracija.
			Zamenjaje TC.
			Zamenjaje generator.
ER36	Notranja napaka TC-ja	-	Zamenjaje TC.
ER47	Napaka komunikacije med TC-jem in indukcijo	Poškodovani kabel LIN. Ni napajanja v kablu LIN.	Zamenjaje kabel. Preverite, ali je kabel pravilno vstvljen.
E2	Pregretje senzorja kuhalnega mesta. TC se ugasne po 10 sekundah.	Prazen lonec	Ne segrevajte praznih lancev.
E3	Napačen lonec. Kuhalna mesta so izklopljena.	Lonci izgubljao svje magnetne lastnosti	Uporabite ustrezne lance
		Notranja napaka v tokokrogih generatorja	Zamenjaje modul
E4	Napaka konfiguracije. Kuhalnega mesta ni mogoće aktivirati.	Indukcijski modul še ni konfiguriran.	Izvedite ročno konfiguracion.
E5	Ni komunikacije med uporabniškim vmesnikom (UI) in indukcijskim generatorjem. Kuhalnega mesta ni mogoće aktivirati	Napaka na napeljavi LIN ali napajalnem kablu.	Preverite napeljavo in napajalno napetost.
		Notranja napaka v tokokrogih generatorja ali filtra.	Zamenjate modul.
E6	Napajalna napetost ni znotraj intervala (napetosti in/ali frekvence). Kuhalnega mesta ni mogoće aktivirati	Napajalna napetost ni znotraj intervala (za podrobnosti glejte tehnčne podatke).	Preverite omrežno napetost.
		Notranja napaka v tokokrogih generatorja.	Zamenjate modul.
E7	Notranja napaka TC-ja. Kuhalna mesta so izklopljena.	-	Zamenjate modul.
E8	Napaka v sesalni napravi.	Zamašena sesalna naprava.	Očistite in odstranite morebitne zamašitve.
		Okvarjen ventilator ali modul elektronike.	Zamenjate modul.
E9	Napaka senzorja temperature za kuhalno mesto. Ustrezno kuhalno mesto je izklopljeno.	Tokokrog senzorja temperature je odprt ali je v kratkem stiku.	Zamenjate induktor.
EA	Notranja napaka TC-ja. Kuhalna mesta so izklopljena.	-	Zamenjate generator.
EH	Senzor temperature je blokiran. Ustrezno kuhalno mesto je izklopljeno.	Poaktiviranju kuhalnega mesta ni spremb temperature (min. 10 K / 5 min).	Zamenjate induktor.

Vzdrževanje električnih sestavnih delov mora izvajati izključno izdelovalec ali služba za tehnično podporo. Poškodovane kable mora zamenjati izključno izdelovalec ali služba za tehnično podporo.

▸ Ko stopite v stik s službo za tehnično podporo, podajte naslednje informacije:

Vrsta okvare - Model naprave (izdelek/koda) - Serijska številka (S.N.)

Ti podatki so navedeni na identifikacijski tablici. Identifikacijska tablica je na dnu izdelka.

ODLAGANJE

▷ Simbol na izdelku ali na embalažnem materialu označuje, da se izdelek ne sme obravnavati kot gospodinjski odpadek, ampak ga je treba odpeljati v zbirni center za recikliranje električne in elektronske opreme. Z ustreznim odstranjevanjem izdelka boste prispevali k preprečevanju potencialnih negativnih vplivov na okolje in zdravje ljudi. Za več informacij glede obdelave, predelave in reciklaže tega izdelka se obrnite na pristojno službo v vašem območju, službo za zbiranje gospodinjskih odpadkov ali na prodajalno, kjer ste kupili izdelek. ▷ Naprava je skladna z direktivo 2012/19/EU glede omejitve nevarnih snovi, ki so uporabljene v električni in elektronski opremi, in odstranjevanja odpadkov.

TEHNIČNI PODATKI

Identifikacija izdelka

Tip: 4300

Model: FMA 839 HI

Glejte identifikacijsko tablico na dnu izdelka. Proizvajalec nenehno izboljšuje svoje izdelke. Zaradi tega se lahko besedila in slike v teh navodilih za uporabo spremenijo brez predhodnega opozorila.

Več informacij o tehničnih podatkih je na voljo na spletni strani:

• www.franke.com

FMA 839 HI

1,2 Fleksibilno kuhalno mesto, povezava mest 1 + 2 3,4 Fleksibilno kuhalno mesto, povezava mest 3 + 4

Parameter	Vrednost	Mere (mm)
Delovne mere	-	830 × 520 (Š × G)
Napetost/frekventa napajanja	220-240 V, 50 Hz; 220 V, 60 Hz3N~ / 2N~ 380-415 V, 50 Hz;3N~ / 2N~ 380 V, 60 Hz
Podatki o elektrichi.nih in grelnih elementiTH
Kuhalno mesto 1,2,3,4	2100 W;Povečanje moči: 3000 W	210 x 190
Fleksibilno kuhalno mesto1 + 2, 3 + 4	3000 W;Povečanje moči: 3700 W	210 x 390

Parameter	Vrednost	Merska enota
Teža naprave	21	kg
Število kuhalnih mest	4
Vir toplote	Indukcija

Argentina

Industrias Spar San Luis S.A.

Buenos Aires 1008

Phone [phone]

Australia
