Marke	Franke
Modell	MARIS T-SHAPE FGB 906 IS AC (FMA 839 HI)
Produkttyp	Induktionskochfeld mit integrierter Dunstabzugshaube
Anzahl Kochzonen	4 (davon 2 flexible Zonen, die als Brücke gekoppelt werden können)
Abmessungen (B x T)	830 x 520 mm
Gewicht	21 kg
Stromversorgung	220-240 V, 50 Hz; 220 V, 60 Hz; 3N~ / 2N~ 380-415 V, 50 Hz; 3N~ / 2N~ 380 V, 60 Hz
Maximale Gesamtleistung (einstellbar)	7,4 kW / 4,5 kW / 3,5 kW / 2,8 kW
Leistung pro Zone (Standard / Boost)	2100 W / 3000 W (Einzelzone); 3000 W / 3700 W (flexible Zone in Brücke)
Hauptfunktionen	Power-Boost, Schnellkochen, Warmhalten, Timer (1-99 Min.), Pause/Neustart, Brückenfunktion, automatische Topferkennung, Restwärmeanzeige, Kindersicherung (Reinigung und Sicherheit), Auftaufunktion, Parameterrückspeicherung nach Abschaltung
Bedienung	Touch-Slider mit Digitalanzeigen
Integrierte Dunstabzugshaube	Regelbare Geschwindigkeit von 0 bis 9, Automatik- und manueller Modus, Intensivstufen 1 und 2, Timer, Fett- und Aktivkohlefilter
Filter	Waschbarer Fettfilter (spülmaschinengeeignet) – Alarm nach 100 h; regenerierbarer Aktivkohlefilter – Alarm nach 200 h
Reinigung und Pflege	Reinigen Sie die Glaskeramikoberfläche nach jedem Gebrauch mit einem weichen Tuch und einem geeigneten Reinigungsmittel; verwenden Sie einen Schaber für eingebrannte Rückstände; keine Scheuerschwämme verwenden
Sicherheit	Tastensperre (3 Sekunden), Kindersicherung, automatische Abschaltung nach 20 s Inaktivität, Topferkennung, Restwärmeanzeige, Überhitzungsschutz
Oberflächenmaterial	Glaskeramik
Geeignete Kochgeschirrarten	Magnetisierbarer Boden (emaillierter Stahl, Gusseisen, ferritischer Edelstahl usw.)
Energieeffizienzklasse	Nicht angegeben
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar; Hersteller: Franke; Website: www.franke.com

Häufig gestellte Fragen - MARIS T-SHAPE FGB 906 IS AC FRANKE

Wie schalte ich das Kochfeld ein?

Drücken Sie die Ein-/Aus-Taste (①) 2 Sekunden lang. Alle Anzeigen zeigen '0' und der Timer zeigt 'C L'. Das Kochfeld schaltet sich automatisch nach 20 Sekunden aus, wenn keine weitere Aktion durchgeführt wird.

Wie verwende ich die Power-Boost-Funktion?

Wählen Sie eine Kochzone aus und drücken Sie zweimal die Ziffer '9' auf der Leistungsanzeige. Die entsprechende Ziffer zeigt 'P'. Die Zone arbeitet 10 Minuten mit maximaler Leistung und kehrt dann automatisch zur vorherigen Einstellung zurück.

Wie reinige ich die Filter der Dunstabzugshaube?

Der Fettfilter sollte alle 2 Monate gereinigt werden (bei intensiver Nutzung häufiger) und kann in der Spülmaschine gewaschen werden. Der Aktivkohlefilter ist regenerierbar; befolgen Sie die Anweisungen im Kit. Die Alarme leuchten nach 100 h (Fett) und 200 h (Kohle) auf.

Wie setze ich die Filterwartungsanzeigen zurück?

Nachdem Sie die Filter gereinigt oder ausgetauscht haben, schalten Sie das Kochfeld aus und wieder ein, wählen Sie die Dunstabzugshaube durch Drücken ihrer Ziffer aus und drücken Sie dann die Taste 'A' mindestens 5 Sekunden lang. Ein Doppelton bestätigt das Zurücksetzen und das Erlöschen des Symbols.

Was tun bei Fehlercode ER21 (Überhitzung)?

Der Fehler ER21 zeigt an, dass der Temperatursensor eine Temperatur über 85°C erkannt hat. Lassen Sie das Kochfeld abkühlen; der Fehler verschwindet automatisch unter 75°C. Überprüfen Sie auch die Wärmeisolierung der Installation.

Wie aktiviere ich die Kindersicherung?

Bei eingeschaltetem Kochfeld und ohne Topf drücken Sie eine der 4 Ziffern der Kochzonen 3 Sekunden lang und streichen Sie dann mit dem Finger von 0 bis 9 über die Leistungsanzeige. Alle Ziffern zeigen 'L' zur Bestätigung. Zum Deaktivieren wiederholen Sie den Vorgang, indem Sie von 9 nach 0 streichen.

Welche Topfarten sind für Induktion geeignet?

Nur Töpfe mit magnetisierbarem Boden sind geeignet (emaillierter Stahl, Gusseisen, ferritischer Edelstahl, mehrschichtig mit Magnetboden). Ein Magnet muss am Boden haften. Töpfe aus Kupfer, Aluminium, Glas oder Keramik funktionieren nicht.

Wie stelle ich den Timer für eine Kochzone ein?

Schalten Sie das Kochfeld ein und stellen Sie die Leistung der gewünschten Zone ein. Drücken Sie die Timer-Ziffer (Anzeigebereich 'C L') und wählen Sie dann eine Dauer zwischen 1 und 99 Minuten auf der Leistungsanzeige aus. Die Bestätigung erfolgt nach 10 Sekunden Inaktivität. Der Countdown wird angezeigt.

Wie verwende ich die Brückenfunktion (Bridge)?

Drücken Sie gleichzeitig auf die beiden Kochzonen, die Sie koppeln möchten (links mit links, rechts mit rechts), bis das Brückensymbol auf einer Ziffer erscheint. Die andere Ziffer dient zur Einstellung der gemeinsamen Leistung. Wiederholen Sie den Vorgang zum Deaktivieren.

Was bedeutet das Symbol 'U' auf der Anzeige?

Das blinkende Symbol 'U' zeigt an, dass kein geeigneter Topf auf der Kochzone erkannt wird oder dass der Topf entfernt wurde. Wenn innerhalb von 20 Sekunden kein Topf aufgestellt wird, schaltet sich die Zone automatisch aus.

BEDIENUNGSANLEITUNG MARIS T-SHAPE FGB 906 IS AC FRANKE

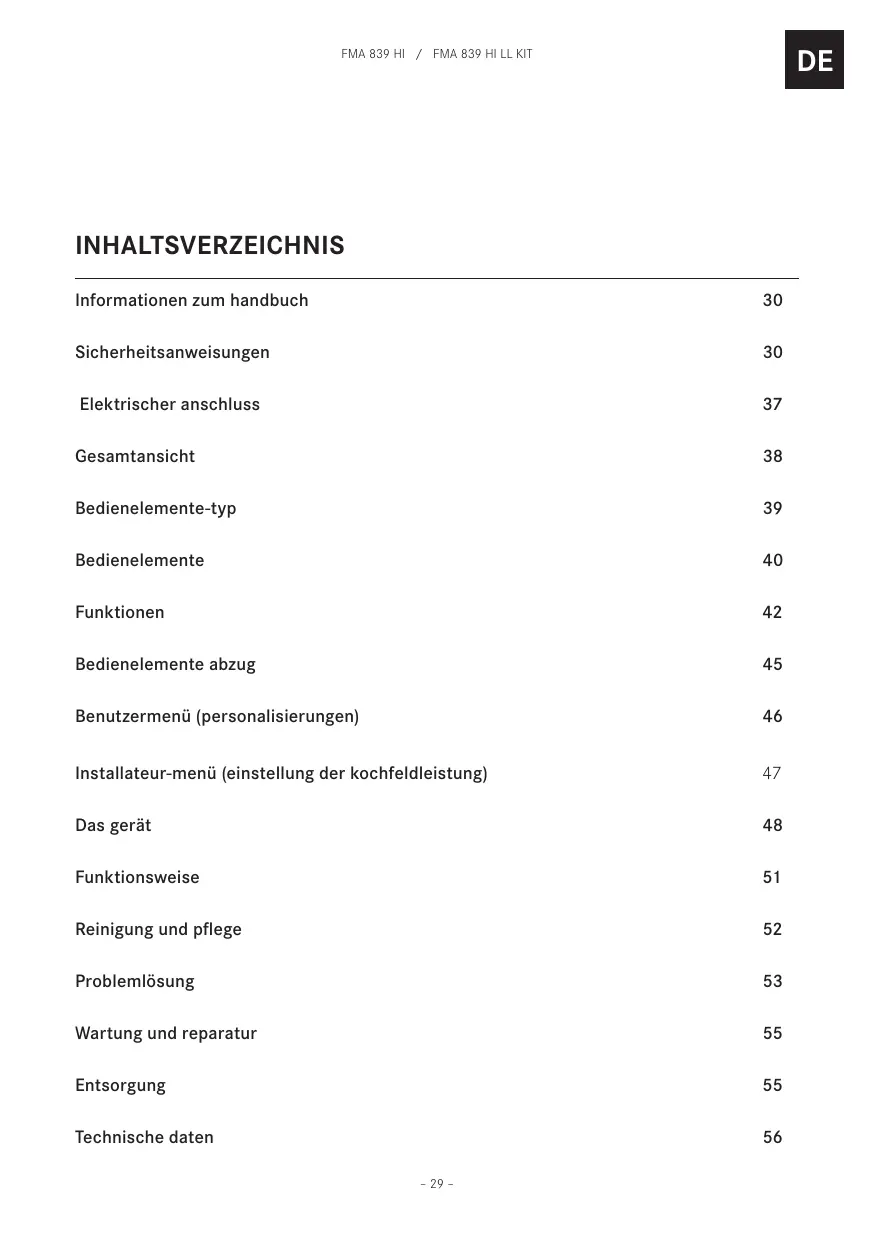

Inhaltsverzeichnis Informationen zum Handbuch 30 Sicherheitsanweisungen 30 Elektrischer Anschluss 37 Gesamtansicht 38 Bedienelemente-Typ 39 Bedienelemente 40 Funktionen 42 Bedienelemente Abzug 45 Benutzermenü (Personalisierungen) 46 Installateur-Menü (Einstellung der Kochfeldleistung) 47 Das Gerät 48 Funktionsweise 51 Reinigung und Pflege 52 Problemlösung 53 Wartung und Reparatur 55 Entsorgung 55 Technische Daten 56

INFORMATIONEN ZUM HANDBUCH

Diese Bedienungsanleitung gilt für verschiedene Modelle des Gerätes. Es ist möglich, dass einige der hier beschriebenen Merkmale und Funktionen in dem speziell erworbenen Modell nicht verfügbar sind.

Lesen Sie die Bedienungsanleitung aufmerksam, bevor Sie das Gerät verwenden. Bewahren Sie die Betriebsanleitung auf. Verwenden Sie das in dieser Anleitung beschriebene Gerät nur bestimmungsgemäß.

Symbol Bedeutung

Warnung vor Gefahr. Warnung vor Verletzungsgefahr.

Sicherheitsmaßnahmen und Warnungen zur Vermeidung von Verletzungen oder Schäden.

Maßnahme. Spezifiziert eine auszuführende Maßnahme.

Ergebnis. Ergebnis einer oder mehrerer Maßnahmen.

Eine Anforderung, die erfüllt sein muss, bevor die nächste Maßnahme ausgeführt wird.

SICHERHEITSANWEISUNGEN

Lesen Sie vor der Installation und Verwendung des Produkts dieses Handbuch aufmerksam, um Ihre eigene Sicherheit und den korrekten Gebrauch des Geräts zu gewährleisten. Diese Anleitung muss das Gerät auch beim Umzug oder Verkauf stets begleiten. Benutzer müssen die Betriebs- und

Sicherheitsfunktionen des Geräts vollständig beherrschen. Die Induktionssysteme dieser Kochfelder entsprechen den

Bestimmungen der EMV- und EMF-Richtlinien und dürfen keine anderen elektronischen Geräte stören. Träger von Herzschrittmachern oder anderen implantierten elektronischen Geräten müssen sich an ihren Arzt oder den Hersteller des implantierten Geräts wenden, um festzustellen, ob diese Geräte ausreichend störungssicher sind.

Elektrische Anschlüsse sind von einem Fachmann auszuführen. Bevor Sie mit dem elektrischen Anschluss fortfahren, lesen Sie den Abschnitt ELEKTRISCHER ANSCHLUSS.

Bei Geräten, die mit einem Stromkabel ausgestattet sind, muss die Anordnung der Klemmen oder die Länge der Leiter zwischen dem Kabelanker und den Klemmen so beschaffen sein, dass die vom Strom durchflossenen Leiter vor dem Erdleiter gestreckt werden, falls das Kabel aus dem Anker hervortritt.

▷ Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte oder unsachgemäße Installation zurückzuführen sind. ▷ Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht.

Die festen elektrischen Verbindungen müssen die nach den geltenden Vorschriften erforderlichen Trennmittel enthalten. ▷ Prüfen Sie bei Geräten der Klasse I, ob die Hauselektrik eine ausreichende Erdung gewährleistet.

Verbinden Sie die Abzugshaube unter Verwendung einer passenden Rohrleitung mit dem Rauchabzugskamin. Beachten Sie das im Installationshandbuch angegebene Kaufzubehör (bei Rundrohren: Mindestdurchmesser 120 mm). Die Länge des Abzugrohrs muss so gering wie möglich sein. Schließen Sie das Produkt mit einem allpoligen Schalter an das Stromnetz an. Die Vorschriften zum Auslassen von Luft sind zu beachten. Schließen Sie die Abzugshaube nicht an Auslassleitungen an,

die Verbrennungsgase (Kessel, Schornsteine usw.) transportieren.

▷ Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Wenn das Kochgerät zusammen mit Geräten verwendet wird, die mit nichtelektrischen Energiequellen betrieben werden, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, um zu verhindern, dass Dämpfe vom Kochgerät zurück in den Raum gesaugt werden. Die Luft darf nicht in eine Rohrleitung ausgestoßen werden, die als Abzug für gasbetriebene oder andere Brennstoffe verwendet wird. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Servicecenter

oder einem qualifizierten Techniker ausgetauscht werden, um gefährliche Situationen zu vermeiden.

Den Stecker des Geräts in eine den einschlägigen Vorschriften entsprechende zugängliche Steckdose stecken. In Bezug auf die technischen und sicherheitstechnischen Maßnahmen zur Ableitung der Dämpfe ist es wichtig, die von den örtlichen Behörden festgelegten Regeln einzuhalten.

HINWEISE: Entfernen Sie die Schutzfolien vor der Installation des Geräts. ▷ Verwenden Sie nur die mit dem Gerät gelieferten Schrauben und Kleinteile.

! ACHTUNG: Die

Nichtbeachtung dieser Anweisungen bei der Installation der Schrauben oder Befestigungselemente kann zu elektrischen Gefahren führen.

▸ Schauen Sie nicht direkt durch optische Geräte (Ferngläser, Lupen ...) auf das Licht. ▸ Reinigungsergebnis nicht von Kindern ohne Aufsicht eines Erwachsenen durchgeführt werden. Kinder sind zu beaufsichtigen, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen. Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen verwendet werden, es sei denn, sie werden sorgfältig überwacht und hinsichtlich der sicheren Verwendung des Geräts durch eine verantwortliche Person eingewiesen. ▸ Dieses Gerät kann von Kindern über 8 Jahren und von Personen mit eingeschränkter körperlicher,

sensorischer oder geistiger Leistungsfähigkeit oder ohne die erforderlichen Erfahrungen und Kenntnisse verwendet werden, vorausgesetzt, sie werden sorgfältig überwacht und in die sichere Verwendung des Geräts und die damit verbundenen Gefahren eingewiesen. Kindern ist das Spielen mit dem Gerät zu untersagen.

ACHTUNG: Das Gerät und seine zugänglichen Teile werden während des Betriebs sehr heiß.

Berühren Sie nicht die Heizwiderstände.

Halten Sie Kinder unter 8 Jahren fern, es sei denn, sie werden ständig beaufsichtigt.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung. Es ist unbedingt für eine ausreichende Belüftung des

Raums zu sorgen, wenn das Gerät zusammen mit durch Gas oder anderen Brennstoffen betriebenen Geräten verwendet wird (gilt nicht für Geräte, die nur die Luft im Raum umwälzen).

ACHTUNG: Wenn die Oberfläche Beschädigungen aufweist, schalten Sie das Gerät aus, um einen elektrischen Schlag zu vermeiden.

Schalten Sie das Gerät nicht ein, wenn die Oberfläche Risse aufweist oder eine Beschädigung in der Materialstärke sichtbar ist. ▸ Berühren Sie das Gerät nicht mit nassen Körperteilen. ▸ Reinigen Sie das Produkt nicht mit Dampfgeräten. ▸ Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochfeldoberfläche, da diese überhitzen können. ▸ Schalten Sie nach dem Gebrauch das Kochfeld mit dem entsprechenden

Bedienelement aus und verlassen Sie sich nicht auf den Topf-Detektor.

ACHTUNG: Das unbeaufsichtigte Garen mit Fett und Öl auf einem Kochfeld kann gefährlich sein und Feuer verursachen. NIEMALS versuchen, Flammen mit Wasser zu löschen. Schalten Sie stattdessen das Gerät aus und ersticken Sie die Flammen, z. B. mit einem Deckel oder einer Löschdecke. ▸ ACHTUNG: Der Garprozess muss überwacht werden. Ein kurzfristiger Garvorgang muss ständig überwacht werden. Das Gerät ist nicht für den Betrieb mit einem externen Timer oder einem separaten Fernbedienungssystem ausgelegt. ▸ ACHTUNG: Brandgefahr: Legen Sie keine Gegenstände auf die Kochflächen.

Das Gerät muss so installiert werden, dass es mit einem Kontaktöffnungsabstand (3 mm) von der Stromversorgung getrennt werden kann, um eine vollständige Trennung unter Überspannungsbedingungen der Kategorie III zu gewährleisten. Das Gerät darf keinen Witterungseinflüssen (Regen, Sonne) ausgesetzt werden. Die Belüftung des Geräts hat nach den Anweisungen des Herstellers zu erfolgen.

Anforderungen an die Möbel

Das Kochfeld ist für die Montage in der Küchenarbeitsplatte oberhalb eines Küchenschranks mit einer Breite von 600 mm oder mehr vorgesehen. Wenn das Gerät auf brennbaren Materialien montiert wird, sind die Richtlinien und Normen für Niederspannungsinstallationen und

den Brandschutz unbedingt einzuhalten.

Bei Einbaugeräten müssen die Komponenten (Kunststoffe und Furnierholz) mit hitzebeständigen Klebstoffen (min. 100 °C) montiert werden: Die Verwendung von ungeeigneten Materialien und Klebstoffen kann zu Verformungen und Ablösungen führen. ► Der Küchenschrank muss ausreichend Platz für die elektrischen Anschlüsse des Geräts haben. Die Hängemodule über dem Gerät sind in einem Abstand zu installieren, der ausreichend Platz für ein bequemes Arbeiten lässt. Die Verwendung von dekorativen Hartholzumrandungen um die Arbeitsplatte hinter dem Gerät ist zulässig, solange der Mindestabstand immer so bleibt, wie es in den Einbauzeichnungen angegeben ist. ► Der Mindestabstand zwischen dem montierten

Gerät und der Rückwand ist in der Einbaufigur des Einbaugerätes angegeben (mindestens 150 mm für die Seitenwand, 40 mm für die Rückwand und 500 mm für eventuell darüberliegende Möbel). Um das Eindringen von Flüssigkeiten zwischen der Kochfeldkante und der Arbeitsplatte zu verhindern, bringen Sie vor dem Einbau die mitgelieferte Klebedichtung an der gesamten Außenkante des Kochfelds an.

Korrekte Bedienung

Die Abzugshaube ist ausschließlich zur Beseitigung von Kochgerüchen im Haushalt bestimmt. ► Verwenden Sie das Gerät niemals für andere als die vorgesehenen Zwecke. Fritteusen müssen während des Gebrauchs ständig überwacht werden:

Überhitztes Öl könnte sich entzünden.

Verwenden Sie das Gerät nicht mit einem externen Timer oder einer separaten Fernbedienung. Das Gerät darf nicht hinter einer dekorativen Tür installiert werden, um eine Überhitzung zu vermeiden. Steigen Sie nicht auf das Gerät, um Schäden am Gerät zu vermeiden. ► Stellen Sie keine heißen Töpfe und Pfannen auf den Rahmen, um die Beschädigung der Silikondichtung zu vermeiden. ► Schneiden oder bereiten Sie keine Lebensmittel auf der Glaskeramikoberfläche zu und lassen Sie keine harten Gegenstände darauf fallen.

Ziehen Sie keine Pfannen und Töpfe über die Glaskeramikoberfläche.

ELEKTRISCHER ANSCHLUSS

Elektrische Anschlüsse sind von einem Fachmann auszuführen. Dieses Gerät verfügt über einen Anschluss vom Typ "Y", für den das Vorhandensein des "neutralen" Leiters erforderlich ist. Das Stromversorgungskabel muss mindestens vom Typ H05VV-F sein. EINPHASEN-, ZWEIPHASEN- und DREHSTROM-Anschluss: Mindestquerschnitt der Leiter: 2,5mm² . Außendurchmesser des Stromversorgungskabels: min. 7 mm - max. 15 mm. Die Anschlussklemmen sind durch Entfernen des Anschlusskastendeckels zugänglich. Stellen Sie sicher, dass die Eigenschaften der Hauselektrik (Spannung, maximale Leistung und Stromstärke) mit denen des Geräts übereinstimmen.

Schließen Sie das Gerät wie in der Abbildung gezeigt an (gemäß den auf nationaler Ebene geltenden Referenzstandards für die Netzspannung). Es wird empfohlen, das Netzkabel H05V2V2-F da 5 × 2,5 mm² zu verwenden. Wenn Sie das Stromkabel H05V2V2-F da 5 × 2,5 mm² verwenden, befolgen Sie die nachstehenden Anweisungen: Trennen Sie für den Drehstromanschluss die 2 Leiter und Sie die blauen Kabelmäntel von den grauen Drahten.

GESAMTANSICHT

FMA 839 HI - Kochfeld mit 4 Bereichen und integrierter Abzugshaube

1 Kochbereich 2 Bedienungstafel

Taster und Sichtanzeige-ELEMENTE

Drücken Sie die On/Off -Taste ① für 2 Sekunden, um die Kochfeldfunktionen einzuschalten und zu aktivieren. Alle Digit-Tasten zeigen , auf dem Timer erscheint "C L".

Zu diesem Zeitpunkt ist das Kochfeld eingeschaltet, aber alle Kochbereiche und die Dunstabzugshaube sind stromlos. Das Kochfeld schaltet sich nach 20 Sekunden Nichtbenutzung automatisch aus.

Achtung: Aus Sicherheitsgründen ist es immer möglich, das Kochfeld mit der On/Off -Taste auszuschalten ①

Achtung: Im Bedienfeld sind immer alle wählbaren Funktionen erleuchtet / sichtbar und immer die einzigen, die aktiviert werden können.

Hinweise für den Installateur: Überprüfen Sie die Einstellung der Kochfeldleistung und ändern Sie diese gegebenenfalls. Siehe Abschnitt "Installeur-Menu (Einstellung der Kochfeldleistung)".

Standardmäßig ist das Kochfeld auf eine Stromaufnahme von 7,4 kW eingestellt.

BEDIENELEMENTE-TYP

Die Bedienelemente der Kochbereiche, des Abzugs und des Timers können durch Drücken der Referenz-Digit-Taste aktiviert werden.

Die Bestätigung wird durch das stärkere Leuchten der Digit-Taste gegeben.

BEDIENELEMENTE

Bedienelemente	Beschreibung
○B○B○B○+○+○+○	Wahl der Bedienelemente Kochbereich Drücken Sie die On/Off -Taste 2 Sekunden lang ①. Die Kochbereiche können durch Drücken der Referenz-Digit-Taste aktiviert werden ②. Die Bestätigung wird durch das stärkere Leuchten der entsprechenden Digit-Taste gegeben.
	Das Symbol ◆ zeigt an, dass der Timer für den gewährten Bereich aktiv ist (siehe Funktion "Timer der Kochbereiche").
○B#	Wahl der Bedienelemente Abzug Drücken Sie die On/Off -Taste 2 Sekunden lang ①. Die Bedienelemente der Abzugshaube können durch Drücken der Referenz-Digit-Ta-ste ausgewählten werden ②. Die Bestätigung wird durch das stärkere Leuchten der entsprechenden Digit-Taste gegeben. Das Symbol ◆ zeigt an, dass der Timer für die Abzugshauben-Funktionen aktiviert ist. Das Symbol ◆ signalisiert die Wartung / Reinigung des Fettfilters nach 100 Betriebsstunden. Das Symbol ◆ signalisiert die Wartung des Kohlefilters (Geruchsfilters) nach 200 Betriebsstunden.
0 1 2 3 4 5 6 7 8 9	Wahl der Leistung für Kochbereiche und/oder Geschwindigkeit des Abzugs Drücken Sie die On/Off -Taste 2 Sekunden lang ①. Die Leistungsskala ist erst nach Wahl der Digit-Taste der Abzugshaube oder eines der 4 Kochbereiche sightbar. Sie können die Leistung der Kochbereiche oder die Geschwindigkeit des Abzugs erhöhen oder verringern, indem Sie direkt auf den gewünschten Wert drucken oder mit dem Finger (von rechts nach links oder umgekehrt) darüber streichen, je nachdem ob der eingestellte Wert erhöht oder verringgert werden soll.
88	Wahl der Bedienelemente Timer Drücken Sie die On/Off -Taste 2 Sekunden lang ①. Wahlen Sie den Bedienelemente-Bereich für die Verwaltung des Timers der Koch-bereiche und des Abzugs. Die Standardanzeige ist "C L" (siehe Timer-Funktionen).
	Das Symbol Ⓞ bezeichnet die Taste für die Sicherheitsfunktionen (siehe "Tastaturspierre (Reinigung)".
A	Wenn sich das Kochfeld/der Aspirator eingeschaltet hat, wird die Dunstabzugshau- be standardmäßig aktiviert und die LED A leuchtet auf. Die Dunstabzugshaube beguinnt zu arbeiten, sobald die Leistung der Kochbereiche größter als "1" ist. Sie wird deaktiviert beim Drücken der LED A, bestätigt durch die Änderung der Leuchtstärke von intensiv auf gedämpft. Sie wird auch deaktiviert beim Drücken eines Wertes größter "1" auf der Leistungsskala, bestätigt durch die Änderung der Leuchtstärke der LED A von intensiv auf gedämpft. Sie wird wieder aktiviert durch Drücken der LED A, die wieder intensiv leuchtet.
II	PAUSE- und START-Funktion
	In Kombination mit anderen Tasten kann das Benutzernü aufgerufen werden.
	Die Defrost-Funktion dient dem Auftbauen von Lebensmitteln oder dem sanften Schmelzen von Butter, Schokolade oder Honig ... usw.
	In Kombination mit anderen Tasten kann das Installateur-Menu aufgerufen werden.

FUNKTIONEN

Funktion	Beschreibung
Tastaturspere (Kindersicherung)	Ermöglicht das Sperren der Kochfeldeinstellungen, um zu verhindern, dass versehentliche Änderungen die bereits eingestellten Funktionen aktiviert{lüssen.
	Aktivierung: Wenn keine Töppe vorhanden sind, drücken Sie 3 Sekunden lang auf eine der 4 Digit-Tasten der Kochbereiche,{lassen Sie los und schiben Sie sie mit Ihr Finger die Leistungsskala von 0 auf 9, wobei Sie der sightbaren Animation folgen. Die Bestätigung erfolgt, wenn alle Digit-Tasten l'anzeigen.Die beschrieben den Vorgänge,müssen innerhalb von 10 Sekunden ausgeführct werden.
	Deaktivierung: Drücken Sie 3 Sekunden lang auf eine der 4 Digit-Tasten der Kochbereiche,{latten Sie los und schiben Sie mit Ihr Finger die Leistungsskala von 9 auf 0, wobei Sie der sightbaren Animation folgen. Die beschrieben den Vorgänge,müssen innerhalb von 10 Sekunden ausgeführct werden.
Tastaturspere (Reinigung)	Ermöglicht das Sperren der Kochfeldeinstellungen für 15 Sekunden zurchnellen Reinigung.
	Aktivierung: Drücken Sie gleichzeitig die Digit-Taste l des vorderen rechten und linken Kochbereiches. Das Display des Bedienbereiches für die Verwaltung des Timers zeigt die Zeituhr von 15 Sekunden an und schaltet sich ein O-1.
	Deaktivierung: Drücken Sie l oder warten Sie, bis die 15 Sekunden beendet sind.
Timer der Kochbereiche	Zeituhr-Funktion mit Alarm für die programmierte Abschaltung eines Kochberei-ches.
	Aktivierung: Wenn das Kochfeld eingeschaltet ist, wahren Sie eine der 4 Kochbereiche sowie einen Wert auf der Leistungsskala.Drücken Sie einzeln auf die Digit-Tasten des Timer-Bedienbereiches und stellen Sie die Werte einzeln ein, indem Sie diese auf der Leistungsskala wahlen (minde-stens 1 Minute - maximal 99 Minuten).Die Bestätigung erfolgt nach 10 Sekunden Inaktivität.In der Anzeige des Bedienbereiches für die Verwaltung des Timers wird die Zeituhr angezeigt, sofern diese eingestellt ist. Andernfalls wird standardmäßige "C L" angezeigt. Der Timer kann in allen Bereichen eingestellt werden, und auf dem Display wird immer der Timer mit der kürzesten verbleibenden Zeit angezeigt.Wiederholen Sie die Vorgänge, um den Timer-Wert zu ändern.
	Deaktivierung: Setzen Sie die Timer-Werte auf null oder drücken Sie l.
Timer (allgemein)	Zeituhr mit Wecker für die allgemeine Verwendung.
	Aktivierung: Drücken Sie bei eingeschaltetem Kochfeld und ohne Töppe einzeln auf die Digit-Tasten des Timer-Bedienbereiches und stellen Sie die Werte einzeln ein, indem Sie diese auf der Leistungsskala wahren (mindestens 1 Minute - maximal 99 Minuten).In der Anzeige des Bedienbereiches für die Verwaltung des Timers wird die Zeitehr angezeigt, sofern diese eingestellt ist. Andernfalls wird standardmäßig "C L" angezeigt.
	Deaktivierung: Setzen Sie die Timer-Werte auf null oder drücken Sie ① zweimal bei ausgeschaltetem Kochfeld.
Funktion Nachhalten Warme Speisen	Aktivierung: Wahlen Sie einen der 4 Kochbereiche und drücken Sie die Taste ②. Die Digit-Taste des gewährten Bereiches zeigt ③ an.
	Deaktivierung: Drücken Sie die Taste ④ oder drücken Sie ⑤.
Turbo-Funktion	Sowohl die Kochbereiche als auch die Abzugshaube konnen auf eine Extra-Lei-stung eingestellt werden.
	Aktivierung: Drücken Sie sowohl für die Dunstabzugshaube als auch für den Ko-chbereich zweimal die "9" auf der Leistungsskala. Die entsprechende Digit-Taste zeigt ⑥ an.
	Deaktivierung: Wahlen Sie einen der anderen möglichen Werte in der Leistungs-skala.
Schnellheizfunktion	Wahlen Sie eine der 4 Kochbereiche und drücken Sie den gewährten Wert (von 1 bis 8) auf der Leistungsskala 3 Sekunden lang.Das Kochfeld erreicht für eine festgelegte Zeit die maximale Leistungsspitze und schaltet dann auf die eingestellte Leistung (siehe unterstehende Tabelle).Das Display zeigt " A " + den gewährten Wert an.1 -> 40 Sekunden2 -> 72 Sekunden3 -> 120 Sekunden4 -> 176 Sekunden5 -> 256 Sekunden6 -> 432 Sekunden7 -> 120 Sekunden8 -> 192 Sekunden9 -> nicht verfügbarP -> nicht verfügbar
Funktion Pause + Neustart	These Funktion friert alle Einstellungen des Kochfeldes für etwa 10 Minuten ein, wenn der Benutzer für einen kurzen Zeitraum abwesend sein muss. Während der Pause: - Kein Kochbereich weist Energieverlust auf. - Alle Timer sind angehalten. - Die Funktionen "Turbo" und "Schnelles Aufheizen" sind deaktiviert Nach Ablauf der 10 Minuten fahrth das Kochfeld mit allen zuvor eingestellten Programmen fort
	Aktivierung: Drücken Sie die Taste mindestens 1 Sekunde lang. Alle Digit-Tasten zeigen an.
	Deaktivierung: Drücken Sie die Taste mindestens 1 Sekunde lang, bis sie blinkt. Drücken Sie innerhalb von 10 Sekunden eine beliebige andere Taste.
Abruffunktion	These Funktion erlaubt die Wiederherstellung aller Einstellungen des Kochfelds im Falle eines unbeabsichtigten Herunterfahrens oder eines plötzlichen Stromausfalls.
	Wenn das Kochfeld ausgeschelt ist und innerhalb von 6 Sekunden mit der Taste ① wieder eingeschelt wird, blinkt die Taste ⑫ 6 Sekunden lang. Drücken Sie die Taste erneut, um die zuvor eingestelltten Funktionen abzurufen. Das Ganze wird durch einen Piepton bestätigt.
	Wenn das Kochfeld ausgeschelt ist und innerhalb von 6 Sekunden wieder eingeschelt wird, werden die zuvor eingestelltten Funktionen automatisch wie-derhergestellt.
Brücken-Funktion	These Funktion ermitteligt die Verbindung von 2 Kochbereichen, sodass diese als ein einziger großer Kochbereich bedient werden konnen. Dies ermitteligt die Verwendung von Töpfen mit großem Boden.
	Aktivierung: Wenn das Kochfeld eingeschelt ist, drücken Sie gleichzeitig die gewünschten Tasten, um die 2 Bereiche auszuwahlen, in denen eine Brücke hergestellt werden soll, bis eine Digit-Taste durch ⑨ anzegt, dass die Funktion aktiviert wurde. Die andere Digit-Taste dient der Einstellung der Leistung. Achtung: Die linken Kochbereiche konnen nicht mit den rechten verbunden werden und umgekehrt.
	Deaktivierung: Drücken Sie gleichzeitig die Tasten, mit denen die Brüche hergestellt worden war, bis das Symbol ⑦ verschwindet.
Automatische Topferkennungsfunktion	Wenn ein Kochtopf auf einen der Kochbereiche gestellt wird, wird dieser automatisch vom Kochfeld erkannt, die Digit-Taste entsprechend der maximalen Stärke leuchtet auf und zeigt ⑥ an.
Anzeige der Resthitze	Die Anzeige der Resthitze ist ein Sicherheitsmerkmal, um anzuzeigen, dass die Oberfläche des Kochbereichs noch eine Temperatur von mindestens 60 ° C aufweist und bei Berührung mit bloßen Händen Verbrennungen verursachen kann. Auf der Digit-Taste des entsprechenden Kochbereiches wird ⑧ angezeigt.

BEDIENELEMENTE ABZUG

10
11	Timer-Symbol.Drücken Sie nach Wahl der Abzug-Digit-Taste die Digit-Tasten der Timer-Verwaltung zur Einstellung der Zeituhr.
12	Symbol der FettfilterwartungDie mit der LED 1erscheinende Meldung bezüglich der Reinigung des Fettfilters ist stets aktiviert.
13	Drücken Sie auf der Leistungsskala “9” zur Einstellung der Geschwindigkeit INTENSIV 1. Diese Geschwindigkeit ist für eine Aktivierung von 10 Minuten getaktet. Nach Ablauf dieser Zeit kehrt das System automatisch zur zuvor eingestallenten Geschwindigkeit darüber. Die Deaktivierung erfolgt durch Wahl einer anderen Geschwindigkeit.
14	Drücken Sie auf der Leistungsskala “9” zur Einstellung der Geschwindigkeit INTENSIV 2. Diese Geschwindigkeit ist für eine Aktivierung von 5 Minuten getaktet. Nach Ablauf dieser Zeit kehrt das System automatisch zur zuvor eingestallenten Geschwindigkeit darüber. Die Deactivierung erfolgt durch Wahl einer anderen Geschwindigkeit.
Delay(Verzögerung)	These Funktion ist nur verfügbar, wenn der Automatikmodus deaktiviert ist. Der Automatikmodus wird durch Drücken von A deaktiviert.Drücken Sie die Digit-Taste des Abzugs und stellen Sie eine Geschwindigkeit in der Leistungsskala ein.Drücken Sie die Digit-Taste für die Verwaltung des Timers, auf dem "CL" angezeigt wird. Die Zeituhr ist jedoch bereits auf 15 Minuten eingestellt
33	Kohlefilter-WartungssymbolStandardmäßig befindet sich die Abzugshaube im Saugmodus. On/Off-Taste drücken. Wenn die Last ausgeschaltet ist, drücken Sie die Digit-Taste der Abzugshauben-Bedienelemente, um den Abzug zu aktivieren. Drücken Sie die Digit-Taste erneut 5 Sekunden lang zur:Aktivierung des Kohlefilters:Das Symbol für den Aktivkohlefilter (Geruchsfilter) leuchtet 1 Sekunde lang auf und das Gerät gibt einen doppelten Signalton ab.Deaktivierung des Kohlefilters:Das Symbol für den Aktivkohlefilter (Geruchsfilter) blinkt zweimal und das Gerät gibt einen doppelten Signalton ab.
34	Filter zugrücksetzen und wieder aktivierenNach 200 Betriebsstunden des Kohlefilters und 100 Betriebsstunden des Fettfilters leuchten die entsprechenden Symbole auf, um anzuzeigen, dass eine Wartung des angegebenen Filters erforderlich ist.Nachdem Sie den Filter bei ausgeschaltetem Kochfeld gewartet haben, gehen Sie wie folgt vor:Schalten Sie das Kochfeld ein/ausDrücken Sie die Zifferntaste Dunstabzugshaube , um die Nummernleiste zu aktivieren.Halten Sie die Taste "A" mindestens 5 Sekunden lang gedrück und warten Sie auf die Bestätigung der Rückstellung, die durch einen doppelten Piepton und das Erlöschen des Symbols angezeigt wird.Wenn die Bestätigung der Rückstellung (doppelter Signalton und Erlöschen des Symbols) nicht innerhalb von 6 Sekunden erfolgt, schalten Sie das Kochfeld aus und wiederholen Sie den Vorgang von Anfang an.

BENUTZERMENÜ (PERSONALISIERUNGEN)

Das Benutzernü wird verwendet, um die Anzeigen des Kochfelds sowohl akustisch (Ton und Lautstärke) als auch optisch den Bedürfnissen des Benutzers anzupassen. Drücken Sie die Taste ①. Drücken Sie innerhalb von 3 Sekunden erneut die Taste ①. - Das Symbol ⑪ ersetcheint. - Halten Sie die Taste ⑪ gedrückt und drücken Sie nacheinander die 4 Digit-Tasten der Kochbereiche ( ) im Uhrzeigersinn, beginnend von links. Jedes Drücken wird durch einen Piepton signalisiert und beim Loslassen der Taste ⑪ ist wie folgt zu sehen: Auf der Digit-Taste ⑧ + wird abwechselnd ① und eine Zahl von 2 bis 7 für die Menünummer angezeigt (siehe unterstehende Tabelle). Auf der Digit-Taste ⑧ + ① ersetcheint eine Zahl, die von den in der Wahl angegebenen Werten abhängt (siehe unterstehende Tabelle). Drücken Sie die Digit-Taste ⑧ + und eine Zahl von 2 bis 7 auf der Leistungsskala, um das EinstellungsmENU aufzurufen (siehe unterstehende Tabelle). . Sobald der richtige Wert eingestellt wurde, halten Sie die Taste ① gedrückt, bis er bestätigt wird.

Menūnummer	Beschreibung	Wert
U2	Menü zur Lautstärkeneinstellung des Tastentons.	0 - 1 - 2 - 3
U3	Menü zur Lautstärkeneinstellung des Alarmsignal-tons.	0 - 1 - 2 - 3
U4	Menü zur Helligkeitseinstellung des Displays.	Max. 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 Min.
U5	Menü zur Einstellung der Zeituhr-Animation.	0 - 1
U6	Menü Funktion Topferkennung stets aktiv.	0 - 1
U7	Menü zur Einstellung der akustischen Meldung am Ende der Zeituhrprogrammierung.	0 - 1 - 2

INSTALLATEUR-MENÜ (EINSTELLUNG DER KOCHFELDLEISTUNG)

Beim Erstanschluss an das Heimstromnetz muss der Installateur die Leistung des Kochfelds unter Berücksichtigung der tatsächlichen Möglichkeit und Kapazitäten des Stromnetzes selbst einstellen. Wenn dies nicht erforderlich ist, kann das Kochfeld direkt mit der Taste ① eingeschaltet werden. Andernfalls führen Sie die folgenden Schritte aus, um das Menu aufzurufen.- Bei der ersten Energieversorgung blinkt das Symbol ↓- Halten Sie die Taste ↓ gedrückt.- Drücken Sie nacheinander die 4 Digit-Tasten der Kochbereiche ( ) im Gegenhrzeigersinn, beginnend von rechts. Jedes Drücken wird durch einen Piepton signalisiert und beim Loslassen der Taste ↓ ist wie folgt zu sehen:Auf der Digit-Taste ↑ entscheidt abwechselnd ① und ②.Auf der Digit-Taste ↑ entscheidt ③.

①	kW
0	7,4 kW
1	4,5 kW
2	3,5 kW
3	2,8 kW

DAS GERÄT

Leistungsmanagement-Funktion

Dieses Produkt ist mit einer elektronisch gesteuerten Leistungsmanagement-Funktion ausgestattet. Die Leistungsmanagement-Funktion erkennt die Abgabe der maximalen Leistung von 3,7 kW / 16 A für die kombinierten Kochelemente (Phasen rechte und linke Seite), optimiert die Leistungsverteilung und vermeidet Überlastsituationen im Induktionssystem. Zu diesem Zweck wird die Gesamtleistung kontinuierlich überwacht und gegebenenfalls reduziert. Ist es nicht möglich, die benötigte Gesamtleistung zu liefern, reduziert ein Bedienelement standardmäßig die Leistung eines anderen Kochelements auf das Niveau unmittelbar unter der jeweiligen Leistungskurve, um die Stromaufnahme von 16 A nicht zu überschreiten. In diesem Fall erkennt der Generator den letzten von der Benutzeroberfläche übermittelten Befehl mit der höchsten Priorität und reduziert gegebenenfalls die zuvor für ein anderes Kochelement aktivierten Einstellungen.

Die Leistungsmanagement-Funktion wird zunächst auch beim Erkennen eines Topfes auf der Kochstelle aktiviert.

Beispiel:

Wenn in derselben Phase (Phasen auf der rechten und linken Seite) die Stufe der Leistungssteigerung (Boost) (P) in einem Kochbereich ausgewählt wird, kann automatisch der andere Kochbereich die Leistungsstufe nicht gleichzeitig überschreiten 5.

Dieser Aspekt hängt von der für das Produkt festgelegten Einschränkung ab (siehe Abschnitt „INSTALLATEUR-MENÜ“).

Funktionsweise von Induktionskochfeldern

Induktionskochfelder unterscheiden sich stark von herkömmlichen Kochfeldern oder Metallplatten. Die unter der Glaskeramikoberfläche angeordnete Induktionsspule erzeugt schnell ein sehr variables Magnetfeld, das den magnetisierbaren Boden der Pfanne direkt erwärmt.

Die Glaskeramikoberfläche wird nur durch den heißen Topf erhitzt. Beim Herausnehmen des Topfes aus dem Kochbereich wird die Stromversorgung sofort unterbrochen.

Erfassung des Vorhandenseins eines Topfes

Jeder Kochbereich ist mit einem Topf-Erkennungssystem ausgestattet. Das Topf-Erkennungssystem erkennt Töpfe mit einem magnetisierbaren Boden, der für Induktionsherde geeignet ist.

Wenn der Topf während des Betriebs entfernt wird oder ein ungeeigneter Topf verwendet wird, blinkt die Anzeige im Balkendiagramm mit U. Wenn während der 20-Sekunden-Topferkennungszeit kein Topf auf dem Kochbereich abgelegt wird:

• schaltet sich der Kochbereich nach 20 Sekunden automatisch aus. Das Display jedes Kochbereiches zeigt U an.

Töpfe

Geeignete Töpfe

Nur Töpfe mit vollständig magnetisierbarem Boden sind zum Kochen auf dem Induktionskochfeld geeignet. Ein Magnet haftet an jedem Punkt des gesamten Topfbodens.

Geeignete Töpfe für Induktionskochfelder

Töpfe für Induktionskochfelder müssen aus Metall mit magnetischen Eigenschaften bestehen und einen ausreichend breiten Boden haben.

Geeignete Töpfe:

Emaillierte Stahltöpfe mit dickem Boden, Töpfe aus Gusseisen mit emailliertem Boden, Töpfe aus mehrschichtigem Edelstahl, ferritischem Edelstahl und Aluminium mit Spezialboden.

Nicht geeignete Töpfe:

Töpfe und Pfannen aus Kupfer, Edelstahl, Aluminium,

feuerfestem Glas, Holz, Keramik und Terrakotta.

Um festzustellen, ob ein Topf geeignet ist, bringen Sie einen Magneten in die Höhe seines Bodens. Wenn der Magnet angezogen wird, ist der Topf für Induktionskochfelder geeignet.

Wenn Sie keinen Magneten zur Verfügung haben, können Sie eine kleine Menge Wasser in den Topf geben, diesen auf einen Kochbereich stellen und einschalten. Erscheint das Symbol \(\underline{\mathbf{U}}\) im Display, ist der Topf nicht geeignet.

Achtung: Verwenden Sie nur Töpfe mit einem perfekt flachen und für Induktionskochbereiche geeigneten Boden. Die Verwendung von Töpfen mit unebenem Boden kann die Effizienz des Wärmestrahlungssystems beeinträchtigen und das Erkennen eines Topfes auf dem Kochbereich behindern.

Geräusche während des Kochens

Die Töpfe können Geräusche beim Kochen verursachen. Dies weist weder auf eine Fehlfunktion hin, noch beeinträchtigt es in irgendeiner Weise den Betrieb des Geräts. Das Geräusch hängt von der Art der verwendeten Töpfe ab. Wenn das Geräusch besonders störend ist, kann es nützlich sein, den Topf zu wechseln.

Hinweise zum Energiesparen

Der Durchmesser des Topfbodens muss dem Durchmesser des Kochbereiches entsprechen. Prüfen Sie beim Kauf einer Pfanne, ob der angegebene Durchmesser dem des Bodens oder der Oberseite der Pfanne entspricht, da letztere in der Regel breiter als der Boden ist. Bei der Zubereitung von Gerichten, die lange Garzeiten erfordern, können Sie mit einem Schnellkochtopf Zeit und Energie sparen. Diese Art des Kochens ermöglicht auch den Erhalt von Vitaminen in Lebensmitteln. \(\triangleright\) Stellen Sie sicher, dass sich genügend Flüssigkeit im Schnellkochtopf befindet. Wenn die Flüssigkeitsmenge nicht ausreicht und überhitzt, können sowohl der Schnellkochtopf als auch der Kochbereich beschädigt werden. Decken Sie die Töpfe nach Möglichkeit immer mit einem geeigneten Deckel ab. Wählen Sie einen Topf, der für die Menge der zu kochenden Speisen geeignet ist. Die Verwendung großer, teilweise gefüllter Töpfe ist Energieverschwendung.

Kochbereich

Topfboden

Min \(\varnothing\) (empfohlen)

Max \(\varnothing\) (empfohlen)

\(210\mathrm{mm}\times 190\mathrm{mm}\) (einzeln)

110 mm

145 mm

Normale Betriebsgeräusche des Kochfelds

Die Induktionstechnik basiert auf der Erzeugung elektromagnetischer Felder. Diese elektromagnetischen Felder erzeugen Wärme direkt am Boden des Topfes. Töpfe und Pfannen können je nach Bauart eine Vielzahl von Geräuschen oder Vibrationen erzeugen.

Diese Arten von Geräuschen werden wie folgt beschrieben:

Leichtes Brummen (wie das Geräusch eines Transformators)

Dieses Geräusch entsteht beim Kochen mit einem hohen Wärmepegel und wird durch die Energiemenge bestimmt, die vom Kochfeld in die Töpfe übertragen wird. Das Geräusch hört auf oder nimmt ab, wenn der Wärmepegel reduziert wird.

Leichtes Zischen

Dieses Geräusch entsteht, wenn der Kochbehälter leer ist, und verstummt, sobald der Behälter mit Wasser oder Lebensmitteln gefüllt ist.

Knistern

Dieses Geräusch tritt bei Töpfen aus zahlreichen Materialien auf, die übereinander geschichtet sind, und wird durch die Vibrationen der Oberflächen verursacht, an denen die verschiedenen Materialien aufeinandertreffen. Das Geräusch kommt von den Töpfen und kann je nach Menge und Art der Zubereitung variieren.

Starkes Zischen

Dieses Geräusch tritt bei Töpfen aus verschiedenen, übereinander geschichteten Materialien auf, sowie dann, wenn sie mit maximaler Geschwindigkeit oder auch an zwei Kochbereichen verwendet werden. Das Geräusch hört auf oder nimmt ab, wenn der Wärmepegel reduziert wird.

Ventilatorgeräusche

Für ein korrektes Funktionieren des elektronischen Systems muss die Temperatur des Kochfelds angepasst werden. Zu diesem Zweck ist das Kochfeld mit einem Kühlventilator ausgestattet, der aktiviert wird, um die Temperatur der Elektronik zu reduzieren und zu regeln. Es kann vorkommen, dass der Ventilator nach dem Ausschalten des Geräts weiterläuft, wenn die Kochfeldtemperatur als noch zu hoch erkannt wird.

Rhythmische Klänge ähnlich dem Ticken einer Uhr

Dieses Geräusch tritt nur auf, wenn mindestens drei Kochbereiche in Betrieb sind, und verschwindet oder sinkt, wenn einige ausgeschaltet werden. Die beschriebenen Geräusche sind ein normales Merkmal der Induktionstechnik und können daher nicht als Fehler betrachtet werden.

Leistungsstufe	Garmethode	Zu verwenden zum
1	Schmelzen, leichtes Erhitzen	Butter, Schokolade, Gelatine, Saucen
2	Schmelzen, leichtes Erhitzen	Butter, Schokolade, Gelatine, Saucen
3	Aufwärmen	Reis
4	Lange kochen, reduzieren, dünsten	Gemüse, Kartoffeln, Saucen, Obst, Fisch
5	Lange kochen, reduzieren, dünsten	Gemüse, Kartoffeln, Saucen, Obst, Fisch
6	Lange Garzeiten, Schmoren	Pasta, Suppe, Schmorfleisch
7	Leichtes Frittieren	Rösti (Kartoffelpuffer), Omeletts, panierte und gebratene Gerichte, Würstchen
8	Braten, in reichlich Öl braten	Fleisch, Pommes Frites
9	Schnelles Braten bei hohen Temperaturen	Steak
P	Schnellheizfungtion	Wasser kochen

FUNKTIONSWEISE

Einschaltung des Gerätes

Halten Sie ① gedrückt zum Einschalten des Geräts. In allen Leistungsstufenanzeigen wird "0" angezeigt. - Wenn keine andere Wahl getroffen wird, schaltet sich das Gerät aus Sicherheitsgründen nach 20 Sekunden aus.

Auswahl eines Kochbereiches

Drücken Sie auf die Referenz-Digit-Taste \(\widehat{B}\) einer oder mehrerer Kochbereiche und stellen Sie die Leistungsstufe ein.

Abschaltung eines Kochbereichs

Berühren Sie die "0" der Leistungsskala.

• Wenn keine andere Auswahl getroffen wird und die anderen Kochbereiche ausgeschaltet sind, schaltet sich das Gerät nach 20 Sekunden aus.

Abschaltung des Kochfeldes

Berühren Sie ① einige Sekunden lang, um das Kochfeld auszuschalten.

• Wenn keine andere Auswahl am Display getroffen wird und alle anderen Kochbereiche ausgeschaltet sind, schaltet sich das Gerät nach 20 Sekunden aus.

Restwärmeanzeige

Wenn ein Kochbereich ausgeschaltet wurde, aber noch frei ist, leuchtet der Buchstabe "H" auf dem Bedienfeld, um auf eine Verbrennungsgefahr hinzuweisen.

Defrost-Einstellungen

Mit der Auftaufunktion können Lebensmittel aufgetaut oder Butter, Schokolade oder Honig schonend geschmolzen werden.

• Wählen Sie den Kochbereich durch Drücken der entsprechenden Digit-Taste.
• Drücken Sie die Taste

Einstellung PowerPlus

Sowohl die Kochbereiche als auch die Abzugshaube können auf eine Extra-Leistung eingestellt werden. Wenn die PowerPlus-Funktion aktiviert ist, wird der ausgewählte Kochbereich 10 Minuten lang mit einer zusätzlichen Leistung betrieben. Mit der PowerPlus-Funktion kann beispielsweise eine große Menge Wasser schnell erwärmt werden.

• Wählen Sie einen der Bereiche und drücken Sie 2-mal "9" auf der Leistungsskala. Die entsprechende Digit-Taste zeigt P an.

Timer

Wenn der Timer eingestellt ist, schaltet sich der Kochbereich nach einem eingestellten Zeitintervall aus.

Timer-Einstellungen

-Kochfeld eingeschaltet.

Eingestellter Kochbereich - Drücken Sie auf die Digit-Taste - Stellen Sie den Timer zwischen 1 und 99 Minuten ein.

Änderung des Timers

Eingestellter Timer - Drücken Sie den aktiven Kochbereich des Timers, den Sie ändern möchten. - Drücken Sie auf die Digit-Taste - Stellen Sie den Timer zwischen 1 und 99 Minuten ein.

Brücken-Funktion

Die Kombinationsfunktion „Brücke“ erfolgt die Aktivierung von zwei einzelnen Kochbereichen, so dass diese zusammen funktionieren und eingestellt werden können. Dies erfolgt die Verwendung von Töpfen mit großem Boden.

Drücken Sie gleichzeitig die gewünschten Tasten, um die 2 Bereiche auszuwählen, in denen eine Brücke hergestellt werden soll, bis eine Digit-Taste durch anzeigt, dass die Funktion aktiviert wurde.

Die andere Digit-Taste dient der Einstellung der Leistung.

Achtung: Die linken Kochbereiche können nicht mit den rechten verbunden werden und umgekehrt.

Kindersicherung

• Gerät eingeschaltet - Aktivierung:

Drücken Sie 3 Sekunden lang auf eine der 4 Digit-Tasten der Kochbereiche, lassen Sie los und schieben Sie sie mit Ihrem Finger die Leistungsskala von 0 auf 9. Alle Digit-Tasten zeigen an. Die beschriebenen Vorgänge müssen innerhalb von 10 Sekunden ausgeführt werden.

• Deaktivierung:

Drücken Sie 3 Sekunden lang auf eine der 4 Digit-Tasten der Kochbereiche, lassen Sie los und schieben Sie sie mit Ihrem Finger die Leistungsskala von 9 auf 0. Die beschriebenen Vorgänge müssen innerhalb von 10 Sekunden ausgeführt werden.

MODELL	FMA 839 HI
Maximale Gesamtleistung (Kochfeld + Abzugshaube)	7,62 kW (Grundeinstellungen)
Maximale Gesamtleistung (Kochfeld + Abzugshaube)	4,72 kW
Maximale Gesamtleistung (Kochfeld + Abzugshaube)	3,72 kW
Maximale Gesamtleistung (Kochfeld + Abzugshaube)	3,02 kW

REINIGUNG UND PFLEGE

Der Aktivkohle-Geruchsfilter kann regeneriert werden. Befolgen Sie sowohl für die Regenerationsprozedur als auch für die Austauschzeiten die mit dem Kit gelieferten Anweisungen.

Fettfilter Z: Die Filter müssen alle 2 Monate gereinigt werden, bei besonders intensiver Benutzung früher, und können in die Spülmaschine gegeben werden. Geben Sie die Grills nicht in die Spülmaschine.

Allgemeine Empfehlungen

▸ Verwenden Sie niemals Scheuerschwämme, Stahlwolle, Salzsäure oder andere Produkte, die Kratzer oder Flecken auf der Oberfläche hinterlassen könnten. Lebensmittel, die versehentlich auf die Oberfläche fallen oder sich auf den funktionalen oder ästhetischen Elementen des Kochfelds befinden, dürfen nicht verzehrt werden.

Reinigung des Geräts

Reinigen Sie das Gerät nach jedem Gebrauch, damit keine Speisereste einbrennen. ▸ Verwenden Sie zum Reinigen des täglichen Schmutzes ein weiches Tuch oder einen Schwamm und ein geeignetes Reinigungsmittel. Befolgen Sie die Empfehlungen des Herstellers hinsichtlich der zu verwendenden Reinigungsmittel. Wir empfehlen die Verwendung von schützenden Reinigungsmitteln.

Verkrusteten Schmutz, zum Beispiel während des Kochens übergelaufene Milch, mit einem freien Glaskeramikschaber bei noch freiem Kochfeld entfernen. Befolgen Sie die Empfehlungen des Herstellers hinsichtlich des zu verwendenden Schabers. Zuckerhaltige Lebensmittel, zum Beispiel während des Kochens übergelaufene Marmelade, mit einem heißen Glaskeramikschaber bei noch heißem Kochfeld entfernen. Andernfalls könnten Rückstände die Glaskeramikoberfläche beschädigen. Entfernen Sie geschmolzenen Kunststoff mit einem Glaskeramikschaber, solange das Kochfeld noch heiß ist. Andernfalls könnten Rückstände die Glaskeramikoberfläche beschädigen. Entfernen Sie die Kalkflecken mit einer kleinen Menge Entkalkerlösung, zum Beispiel mit Essig oder Zitronensaft, sobald das Kochfeld abgekühlt ist. Anschließend erneut mit einem feuchten Tuch abwischen.

PROBLEMLÖSUNG

Fehlercodes
Fehlercode	Beschreibung	Mögliche Fehlerursache	Behelf
"Akustische Meldung beim Einschalten. Kein Fehlercode angezeigt"	Die Bedienung der Abzugshaube Funktioniert nicht	Beschädigung oder fehlerhafte Verbindung des Kabels LIN auf der Elektronikkarte der Abzugshaube	Überprüfung des Anschlusses/Auswechselung des Kabels LIN
ER03	Daueraktivierung des Sensors. TC schaltet nach 10 Sekunden ab.	Wasser oder Topf auf dem Glas, auf den Sensoren oder auf dem Bedienelement.	Reinigen Sie die Oberflächen des Bedienelements. Entfern den Sie Gegenstände vom Sensor.
ER20	Internet Fehler TC	-	TC auswechseln
ER21	Überhitzung.	Der Temperatursensor hat eine Temperatur über 85 ° C erfasst.	Lassen Sie das Kochfeld abkühlen, der Fehlerverschwindet bei Temperaturen unter 75 ° C.
			Wärmeisolierung kontrollieren.
ER22	Bewertung defekter Taster, Benutzzeroberfläche schaltet sich nach 3,5 - 7,5 Sekunden aus.	-	TC auswechseln
ER31	Die Konfiguration zwischen TC und Induktion ist nicht stimmig.	Die Konfigurationsdaten des Generators stimmen nicht mit denen des TC überein.	Neue Konfiguration.
			TC auswechseln
			Generator auswechseln.
ER36	Internet Fehler TC	-	TC auswechseln
ER47	Kommunikationsfehler zwischen TC und Induktion	LIN-Kabel beschädigt. Keine Stromversorgung am LIN-Kabel.	Kabel auswechseln. Stellen Sie safer, dass das Kabel korrekt eingesteckt ist.
E2	Überhitzung des Sensors im Kochbereich TC schaltet nach 10 Sekunden ab.	Topf leer	Keine leeren Töppe erhitzen.
E3	Falscher Topf Die Kochbereiche sind OFF.	Die Töppe verlieren ihre magnetischen Eigenschaften	Geeignete Töppe verwenden
		Internet Fehler in den Generatorschaltkreisen	Modul auswechseln
E4	Konfigurationsdatenfehler. Der Kochbereich kann nicht aktiviert werden.	Das Induktionsmodul ist noch nicht konfiguriert.	Führten Sie eine manuelle Konfiguration durch.
E5	Keine Kommunikation zwischen UI und Induktionsgenerator. Der Kochbereich kann nicht aktiviert werden.	LIN-Verkabelung oder Stromkabel defect.	Überprüfen Sie die Verkabelung und die Versorgungsspannung.
		Internet Fehler in den Generator- oder Filterschaltkreisen.	Modul auswechseln.
E6	Die Versorgungsspannung liegt nicht im zulässigen Bereich (Spannung und / oder Freqenz). Der Kochbereich kann nicht aktiviert werden.	Die Versorgungsspannung liegt nicht im zulässigen Bereich (technische Daten zu Details prüfen).	Netzspannung kontrollieren.
		Fehler in den Generatorschaltkreisen.	Modul auswechseln.
E7	Internet Fehler TC Die Kochbereiche sind deaktiviert.	-	Modul auswechseln.
E8	Abzug defekt.	Abzug verstopft.	Reinigen und eventuelle Verstopfungen beseitigen.
		Ventilator oder Elektronikmodul defekt.	Modul auswechseln.
E9	Temperatursensorfehler des Kochbereiches. Der entsprechende Kochbereich ist OFF.	Der Temperatursensorkreis ist offen oder es liegt ein Kurzschluss vor.	Induktor auswechseln.
EA	Internet Fehler TC Die Kochbereiche sind OFF.	-	Generator auswechseln.
EH	Temperatursensor blockiert. Der entsprechende Kochbereich ist OFF.	Keine Temperaturänderung (min. 10 K/5 min) nach Aktivierung des Kochbereiches.	Induktor auswechseln.

TC = TOUCHBEDIENUNG UI = BEDIENERSCHNITTSTELLE NTC = TEMPERATURSENSOR

WARTUNG UND REPARATUR

Stellen Sie sicher, dass die Wartung der elektrischen Komponenten nur vom Hersteller oder vom Kundendienst durchgeführt wird. Stellen Sie sicher, dass beschädigte Kabel nur vom Hersteller oder der Serviceabteilung ausgetauscht werden.

• Wenn Sie sich an den Kundendienst wenden, geben Sie bitte die folgenden Informationen an:
• Fehlertyp, Gerätemodell (Art./Cod.)
• Seriennummer (S.N.)

Diese Informationen sind auf dem Typenschild angegeben. Das Typenschild befindet sich unten am Gerät.

ENTSORGUNG

Das Symbol auf dem Produkt oder Verpackungsmaterial weist darauf hin, dass das Produkt nicht als Hausmüll behandelt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Indem Sie sicherstellen, dass diese Produkte ordnungsgemäß entsorgt werden, tragen Sie dazu bei, mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden. Weitere Informationen zur Behandlung, Verwertung und zum Recycling dieser Produkte erhalten Sie von der zuständigen örtlichen Behörde, dem Sammelunternehmen für Haushaltsabfälle oder dem Geschäft, in dem das Produkt gekauft wurde. Das Gerät entspricht der Richtlinie 2012/19/EU zur Reduzierung gefährlicher Stoffe in Elektro- und Elektronikgeräten und zur Abfallentsorgung.

TECHNISCHE DATEN

Kennzeichnung des Produkts.

Typ: 4300

Modell: FMA 839 HI

Entnehmen Sie die Informationen dem Typenschild auf der Unterseite des Produkts. Der Hersteller verbessert die Produkte kontinuierlich. Aus diesem Grund können sich die Texte und Abbildungen in diesem Handbuch ohne vorherige Ankündigung ändern.

Weitere Informationen zu technischen Daten

finden Sie auf der Website:

• www.franke.com

1,2 Flexibler Kochbereich 1 + 2 in Brücke 3,4 Flexibler Kochbereich 3 + 4 in Brücke

FMA 839 HI

Parameter	Wert	Abmessungen (mm)
Nutzabmessungen	-	830 × 520 (L × P)
Versorgungsspannung / -frequenz	220–240 V, 50 Hz; 220 V, 60 Hz3N~ / 2N~ 380–415 V, 50 Hz;3N~ / 2N~ 380 V, 60 Hz
Elektrische Daten und Heizelement-Daten
Kochbereich 1,2,3,4	2100 W;Power Boost: 3000 W	210 x 190
Flexibler Kochbereich1 + 2, 3 + 4	3000 W;Power Boost: 3700 W	210 x 390
Parameter	Wert	Maßeinheit
Gewicht des Gerätes	21	kg
Anzahl Kochbereiche	4
Wärmequelle	Induktion

SOMMAIRE

Raak de verwarmingselementen niet aan.

ELEKTRISCHE AANSLUITING

Franke Kuchentechnik AG

4663Aarburg

Phone [phone]

Thailand

Franke (Thailand) Co., Ltd.

Bangkok 10110

Phone [phone]

Die Niederlande
