NAVODILA ZA UPORABO OKP9321T AMICA

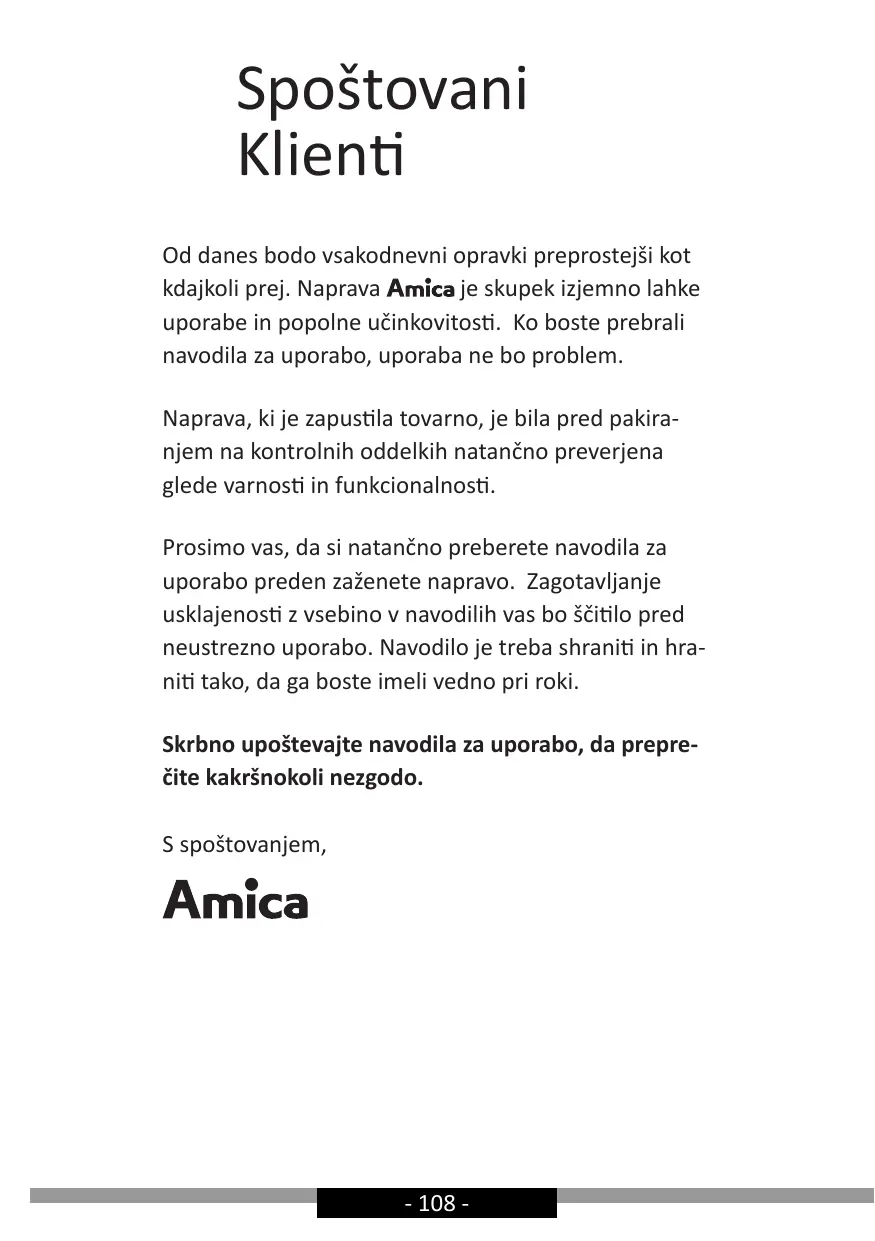

Spoštovani Klienti Od danes bodo vsakodnevni opravki preprostejši kot kdajkoli prej. Naprava je skupek izjemno lahke uporabe in popolne učinkovitosti. Ko boste prebrali navodila za uporabo, uporaba ne bo problem. Naprava, ki je zapustila tovarno, je bila pred pakiranjem na kontrolnih oddelkih natančno preverjena glede varnosti in funkcionalnosti. Prosimo vas, da si natančno preberete navodila za uporabo preden zaženete napravo. Zagotavljanje usklajenosti z vsebino v navodilih vas bo ščitilo pred neustrezno uporabo. Navodilo je treba shraniti in hraniti tako, da ga boste imeli vedno pri roki. Skrbno upoštevajte navodila za uporabo, da preprečite kakršnokoli nezgodo. S spoštovanjem,

NAVODILA ZA ZAGOTAVLJANJE VARNOSTI UPORABE

• Napo lahko uporabljate šele, ko preberete ta navodila.
• Naprava je namenjena izključno domači uporabi.
• Proizvajalec si pridržuje možnost izvajanja sprememb, ki nimajo vpliva na delovanje naprave.
• Proizvajalec ne nosi nobene odgovornosti za eventualno škodo ali požare, ki bi jih lahko izdelek povzročil ob neupoštevanju nasvetov, podanih v spodnjih navodilih.
• Kuhinjska napa služi odzračevanju kuhinjskih dimov. Ni primerna za uporabo v druge namene.
• Napa, ki je namenjena odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujočimi kanali za kamin, dim ali paro). Napa zahteva inštalacijo odvodne cevi, po kateri zrak potuje ven. Dolžina napeljave (najpogosteje cev Ø 120 mm ali 150 mm) ne sme biti daljša od 4-5 m. Pri teleskopskih in vgradnih napah v obtočnem načinu je zahtevan tudi izhod za odvod zraka.
• Obtočna napa zahteva inštalacijo filtra na osnovi aktivnega oglja. V tem primeru ni potrebna inštalacija odvodne zračne cevi, priporoča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).
• K napi spada neodvisna osvetlitev in izvlečni ventilator z možnostjo nastavitve ene izmed nekaj obratovalnih hitrosti.
• Odvisno od različice izdelka, je napa namenjena trdni pritrditvi na vertikalni steni nad plinskim ali električnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali električnim štedilnikom (otočne nape); na vertikalni steni v pohištveni vgradnji nad plinskim ali električnim štedilnikom (teleskopske ali vgradne nape). Pred montažo je potrebno preveriti, če je konstrukcija

stene / stropa primerna za inštalacijo nape. Nekateri modeli nap so zelo težki. Višina montaže izdelka nad elektronsko ploščo je podana v podatkovni kartici izdelka (tehnični specifikaciji izdelka). Če je pri navodilih za inštalacijo plinskih izdelkov podana večja razdalja, je to treba upoštevati (Slika 1). Pod kuhinjsko napo ne smete pustiti odprtega plamena, med odmikanjem posod iz štedilnika pa je potrebno ogenj zmanjšati na minimalni plamen. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroči neželeno izgubo energije in nevarno koncentracijo toplote. Jedi kuhane na maščobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maščoba hitro vname. Pred vsakršnim čiščenjem, zamenjavo filtra ali pred začetkom popravljalnih del, je potrebno vtikač izklopiti iz vtičnice. Maščobni filter kuhinjske nape je potrebno čistiti vsaj enkrat mesečno, saj se lahko filter, če je prežet z maščobo, hitro vname. Če se v prostoru poleg nape uporablja druge naprave brez električnega napajanja (npr. peči na tekoča goriva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zraka). Varna uporaba je možna, kadar pri istočasnem delovanju nape in naprav na kurjavo, odvisnih od zraka v prostoru, na mestu inštalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtočna kuhinjska napa). Napa ljudem v kuhinji ne sme služiti kot površina za oporo. Napa mora biti redno čiščena, tako zunaj kot tudi znotraj (VSAJ ENKRAT MESEČNO, z upoštevanjem napotkov, ki se tičejo vzdrževanja iz spodnjih navodil). Neupoštevanje pravil, ki se tičejo čiščenja nape oziroma menjave filtrov, lahko povzroči možnost nevarnosti požara. Če se poškoduje napajalni kabel, mora biti zame- 110 - njan v specializiranem servisu za popravila.

• Potrebno je zagotoviti možnost izklopa naprave od električne napeljave, bodisi z odklopom vtikača ali izklopom dvopolnega stikala.
• Naprava ni namenjena uporabi za osebe (tudi otroke) z omejeno fizično, senzorično ali psihično zmogljivostjo, ali osebam s pomanjkanjem izkušenj ali poznavanja naprave, razen če se to počne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovo varnost.
• Še posebej je potrebno paziti, da otroci brez nadzora ne uporabljajo naprave.
• Preveriti je potrebno, če napetost podana na znakovni tablici odgovarja parametrom napajalnega mesta.
• Pred montažo je električni prevodnik potrebno razviti in poravnati.
• Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.
• Vedno preden napo povežemo je potrebno preveriti, če je bil napajalni kabel pravilno nameščen in NI bil v teku montaže preščipnjen ali prepognjen. Ne povezujte naprave z električno napeljavo pred koncem montaže.
• Uporaba nape brez montaže aluminijastih maščobnih filtrov je prepovedana.
• Pod napo je strogo prepovedana priprava jedi z uporabo odprtega ognja (flambiranje).
• V teku nameščanja tehničnih sredstev in sredstev odtoka dima in hlapov, ki se tičejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.
• Vijaki ali utrjevalni elementi, ki niso pritrjeni v skladu s temi navodili, lahko povzročijo nevarnost zdravju ali življenju.
• Viseče nape delujejo le v obtočnem načinu odstranjevanja vonjav
• POZOR! Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.

RAZPAKIRANJE Naprava je bila za čas transporta zaščitena pred poškodovanjem. Prosimo, da po razpakiranju naprave odstranite elemente embalaže na način, ki ne ogroža okolja. Vsi materiali, uporabljeni za embalažo, so okolju prijazni, v celoti jih je možno reciklirati, kar je označeno z ustreznim simbolom. Pozor! Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok. ODSTRANJEVANJE IZRABLJENIH NAPRAV Ta naprava je označena skladno z evropsko direktivo 2012/19/EU. Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki. Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje odpadne električne in elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni sistem, ki omogoča sprejem te odrabljene opreme. Ustrezno ravnanje z odpadno električno in elektronsko opremo pomaga preprečiti zdravju ljudi in stanju naravnega okolja škodljive posledice, izhajajoče iz prisotnosti v njej nevarnih sestavin in iz neustreznega skladiščenja in predelave take opreme.

UPORABA Upravljanje s kuhinjsko napo Upravljalni panel kuhinjske nape je predstavljen na sliki 3, za dodatno pripomnjenje pa se nahaja tudi spodaj: Naprava je opremljena s senzorji upravljanja z gestami:

vklopu / izklopu osvetlitve

2- Senzorji premikanja so namenjeni

spremembi hitrosti naprave Upravljalni panel je opremljen s senzorji. Njihove funkcije so opisane spodaj:

3- Senzor Timer (zakasnjen izklop nape)

8- Senzor upravljanja z osvetlitvijo

9- Senzor načina StandBy (pripravljenosti)

Po priklopu naprave na napajanje se na ekranu pojavi ulomek sekunde , nato pa se ekran ugasne. Na panelu je prikazan le senzor upravljanja z gestami . Dotaknite se senzorja , da aktivirate način pripravljenosti (senzor se dodatno zasveti). Da bi izklopili turbino naprave, v načinu pripravljenosti pritisnite senzor Mogoče nastavitve hitrosti:

• Najnižja hitrost (1). To hitrost uporabite pri majhni količini kuhinjskih izparin.
• Srednje hitrosti (2-3). To hitrost uporabite pri srednji količini kuhinjskih izparin, na primer pri kuhanju več jedi hkrati.
• Način Turbo ( )- To hitrost uporabljajte pri največji količini izparin, na primer med cvrtjem ali praženjem. Hitrosti lahko spreminjate s senzorjema

Pozor! Način Turbo je aktiven le 5 minut (pika na ekranu utripa), po tem času pa se hitrost avtomatično zmanjša za eno stopnjo nižje. Način Turbo ima omejitev glede skupnega časa njegove uporabe; če način Turbo vklopite večkrat zapored, ga lahko uporabljate maksimalno 30 minut (v to so všteti tudi premori med zaporednimi vklopi Načina Turbo, ki niso daljši od 5 minut). Po tem času nastopi premor v dostopnosti Načina Turbo – ne morete ga vklopiti naslednjih 30 minut; v tem času je maksimalna možna hitrost stopnja 3. Da bi vklopili turbino naprave, se pri aktivnem delovanju večkrat dotaknite senzorja , dokler se na ekranu ne pojavi , ali pa se dotaknite senzorja . Da bi vklopili osvetlitev, se dotaknite senzorja . Da bi izklopili osvetlitev, se še enkrat dotaknite senzorja . Osvetlitev deluje neodvisno od senzorja StandBy. Štoparica (zakasnjena izključitev nape) Ta funkcija je namenjena zakasnjenemu izklopu motorja nape. Uporabite to funkcijo po koncu kuhanja, da očistite zrak v prostoru izparin. Možen čas zakasnitve je 5, 10 ali 15 minut. Da bi vklopili funkcijo zakasnitve med delovanjem nape na poljubni hitrosti se enkrat dotaknite senzorja . Senzor začne utripati, na ekranu pa se pojavi . S senzorjema ali lahko zdaj izberete čas do avtomatičnega izklopa, tako, da nastavite primeren simbol na ekranu, ki ustrezno označuje: Obvestila na ekranu Čas zakasnitve [min]

Po nastavitvi izbranega simbola na ekranu (glede na zgornjo tabelo) potrdite svoj izbor z dotikom senzorja . Na ekranu se pri aktualni številki hitrosti pojavi utripajoča pika, senzor pa začne utripati. Da bi izklopili funkcijo zakasnitve, se v določenem trenutku ponovno dotaknite senzorja , takrat preneha utripati senzor , oziroma pika pri hitrosti.

Upravljanje z gestami Po priklopu naprave na napajanje je aktivna funkcija upravljanja s kretnjami, kar signalizira tudi prižgan senzor za upravljanje z gestami . Da bi izklopili funkcijo upravljanja z gestami, se dotaknite senzorja . Da bi ponovno vklopili funkcijo upravljanja z gestami, se dotaknite senzorja še enkrat. S pomočjo gest lahko upravljate hitrost turbine nape ali osvetlitev. Kadar je aktivna funkcija upravljanja z gestami, lahko prav tako upravljate napravo na tradicionalni način, z uporabo primernih senzorjev. Upravljanje z gestami deluje pravilno, kadar izvajate gibe z odprto dlanjo v oddaljenosti približno 5 cm od površine panela za upravljanje. Pozor: Gib z dlanjo mora zajemati senzorje premikanja (Risba 4, položaj 1, ali Risba 4, položaj 2, odvisno od funkcije, ki jo želite zagnati). Obseg, znotraj katerega morate premikati dlan, je označen na risbah v nadaljevanju navodil za uporabo. Kadar izklop določene funkcije (na primer načina Turbo) zahteva, da naredite več gibov z dlanjo, izvedite povratni gib z večje oddaljenosti od panela za upravljanje ali z izogibanjem senzorjev). Gibi z dlanjo ne smejo biti prehitri. Najbolje je, če posamičen gib traja približno 1 sekundo. Da bi aktivirali način StandBy, dlan premaknite od leve proti desni. Na ekranu se pojavi

Da bi izklopili turbino naprave ali zmanjšali njeno hitrost v načinu StandBy, večkrat premaknite dlan od desne proti levi, dokler se ne ekranu ne pojavi . Dlan še enkrat premaknite, takrat se bo napa povsem izklopila (funkcija upravljanja z gestami bo še naprej aktivna) Da bi vklopili osvetlitev, dlan premaknite od spodaj navzgor Da bi izklopili osvetlitev, dlan premaknite od zgoraj navzdol

Druge pomembne informacije glede navodil za uporabo nape Delovanje v obtočnem načinu: Pri tej opciji se prefiltriran zrak vrača v prostor prek za to namenjenih odprtin. Pri tej nastavitvi je potrebna montaža filtra na osnovi aktivnega olja oziroma se priporoča montaža usmerjevalnika izpihavanja zraka (dostopnost odvisna od modela, najpogosteje nastopa pri kaminskih napah). Delovanje odzračevanja: Med odzračevalnim načinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti filter na podstavi aktivnega oglja. Napa je povezana z odvodno cevjo, ki zrak odvaja ven s pomočjo trdne ali elastične cevi premera 150 ali 120 mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z inštalacijskimi materiali. Povezavo mora narediti kvalificiran inštalater. Hitrost ventilatorja Najnižja in srednja hitrost se uporablja pri normalnih pogojih oz. pri majhni količini dima, najvišja hitrost pa naj se uporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtju ali praženju. Pozor (tiče se le univerzalnih nap): Struktura univerzalnih nap zahteva ročno zamenjavo načina delovanja nape. Način spremembe tega načina je ilustriran na sliki 8. Pozor (tiče se le vgradnih in teleskopskih nap): Vgradne in teleskopske nape, ki delujejo v obtočnem načinu zahtevajo montažo odtočne cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak. Pozor: Viseče nape delujejo le v obtočnem načinu.

Vzdrževanje Redno vzdrževanje in čiščenje naprave zagotavlja dobro delovanje nape brez okvar in podaljša njeno življenjsko dobo. Potrebno je biti posebej pozoren, da se maščobni filter in filter z aktivnim ogljem čisti in menja v skladu s priporočili proizvajalca.

Ne uporabljajte mokrih krp ali gobic, niti vode. Ne uporabljajte topil ali alkohola, saj lahko ti povzročijo, da polakirana površina postane matirana. Predvsem za čiščenje površine izdelane iz nerjavečega jekla ne uporabljajte korozivnih snovi. Ne uporabljajte trde, grobe krpe Priporoča se uporaba vlažne krpe ali različnih sredstev za pomivanje. Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega filtra spremeni. Sprememba barve ne pomeni nepravilnosti, niti ne zahteva zamenjave filtra. Maščobni filter Aluminijasti maščobni filter mora biti pri normalnem delovanju nape očiščen v pomivalnem stroju s pomočjo nežnega detergenta ali tekočega mila. Demontaža aluminijastega maščobnega filtra je prikazana na sliki 5. Pri nekaterih modelih je nameščen akrilni filter. Potrebno ga je menjati vsaj enkrat na dva meseca ali pogosteje v primeru izjemno intenzivne uporabe. Ogleni filter Filter z aktivnim ogljem se namešča izključno takrat, kadar napa ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zasičenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na dva meseca ali pogosteje v primeru izjemno intenzivne uporabe. Demontaža maščobnega filtra z aktivnim ogljem je prikazana na sliki 6. Osvetlitev Namestiti je potrebno žarnice / halogenske žarnice / diodne module takšnih parametrov, kakršni so pri tistih, ki so bili v napravo nameščeni tovarniško. Zamenjava luči je prikazana na sliki 7. Če slika ne obstaja v navodilih za uporabo, se zamenjava modula osvetlitve lahko izvede le pri pooblaščenem servisu.

GARANCIJA, POPRODAJNE STORITVE Garancija Garancijske storitve skladno z garancijskim listom. Proizvajalec ne odgovarja za morebitno škodo zaradi nepravilnega ravnanja z izdelkom. Proizvajalec izdelka priporoča, da vsa popravila in regulacijske dejavnosti izvaja tovarniški servis ali servis, ki je avtoriziran od proizvajalca. Popravilo naj izvajajo zgolj osebe s pravimi kvalifikacijami. Izjava proizvajalca Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

nizkonapetostne direktive 2014/35/UE direktive o elektromagnetni združljivosti 2014/30/UE direktive o okoljsko primerni zasnovi 2009/125/ES direktive o RoHS 2011/65/ES in zato je bil izdelek označen z oz. je bila zanj izdana uredba o skladnosti, ki je na voljo organom, ki nadzorujejo trg.
