Opozorila 3

Opis štedilnika 5

Pred prvo uporabo pečice 6

Gumbi za upravljanje 6

Gumb za izbiro načina delovanja pečice 6

Gumb termostata pečice 6

Pečenje v pečici 7

Položaj termostata (Tradicionalno pečenje)

Električni žar 8

Pečenje v pečici 9

Gorilniki kuhalne plošče 10

Nasveti za uporabo štedilnika 13

Vzdrževanje in čiščenje 14

Zamenjava žarnice 16

V primeru nepravilnosti v delovanju štedilnika 17

Poprodajni servis 18

Navodila za namestitev in priklop

Tehnični podatki 18

Namestitev in priklop 19

Priklop plina 20

Priključitev na električno omrežje 21

Prilagoditev za drugo vrsto plina 23

V knjižici boste opazili naslednje simbole:

Navodila za varnost

Podrobna navodila za uporabo

Nasveti in priporočila

Navodila za okolju prijazno uporabo štedilnika

Opozorila

Zelo pomembno je, da to knjižico shranite na varno, da vam bo vedno pri roki. Če boste aparat podarili, ga prodali ali ob selitvi pustili v starem stanovanju, poskrbite, da bo novi lastnik dobil tudi ta navodila za uporabo. Opozorila so podana zaradi vaše varnosti. Pred priključitvijo in uporabo aparata jih MORATE prebrati.

Naprave naj ne uporabljajo osebe (vkljuèno z otroci) z zmanjšanimi telesnimi, èutnimi ali razumskimi sposobnostmi oz. pomanjkljivimi izkušnjami in znanjem, razen v primeru, ko je oseba, ki je odgovorna za njihovo varnost, zagotovila nadzor oz. jih natanèno seznanila z uporabo naprave.

Priključitev aparata

• Priključitev aparata skladno z navodili proizvajalca naj opravi strokovnjak, ki je ustrezno usposobljen za takšno delo.
• Štedilnik je težak. Pri premikanju bodite previdni.
• Pred uporabo štedilnika odstranite vso embalažo.
• Pred priključevanjem se prepričajte, da je štedilnik prirejen za vrsto in tlak plina v lokalnem omrežju.
• Podatki o nastavitvah štedilnika so navedeni na nalepki s podatki.
• Štedilnik ni priključen na napravo za odvajanje plinov, ki nastajajo pri izgorevanju. Namestiti in priključiti ga je potrebno skladno z veljavnimi predpisi, pri tem pa je nujno upoštevati vsa določila o zračenju.
• Številnik je namenjen priklopu na električno omrežje z napetostjo 230V, 50Hz.
• Prepričajte se, da vrednosti v vašem električnem omrežju ustrezajo vrednostim, navedenim na tablici s podatki.
• Nikoli ne poskušajte na nikakršen način spreminjati štedilnika.

Varnost otrok

• Štedilnik naj uporabljajo odrasle osebe. Otrokom ne smete dovoliti, da se igrajo ob ali s štedilnikom.
• Štedilnik se med uporabo segreje in ostane vroč še dolgo po uporabi. Pazite, da se mu otroci ne bi preveč približali, dokler se štedilnik ne ohladi
• Med kuhanjem pazite na otroke, saj bi se lahko hudo opekli, će bi prevmili vročo posodo s štedilnika.

Med uporabo

• Štedilnik je namenjen uporabi v gospodinjstvih. Ni namenjen uporabi v komercialne ali industrijske namene.
• Med uporabo štedilnika se v prostoru, kjer je nameščen, razvija vročina in vlaga. Poskrbite za ustrezno zračenje prostora – odprtine na prosto morajo biti proste, ali pa vgradite ustrezno mehanično napravo za prezračevanje.
• Štedilnika ne uporabljajte, će je v stiku z vodo. Štedilnika ne upravljajte z mokrimi rokami.
• Med intenzivno in dolotrajno uporabo štedilnika bo morda potrebno dodatno zračenje; odprite okna ali povečajte učinkovitost prezračevanja z nastavljanjem večje moči mehanične naprave za prezračevanje, će je vgrajena.
• Če v bližini štedilnika uporabljate druge električne aparate, pazite, da priključni električni kabel ne pride v stik z vročimi deli štedilnika.
• Pri segrevanju maščob se ne oddaljujte od štedilnika.
• Za kuhanje na plinskih gorilnikih ne uporabljajte nestabilnih posod ali posod z neravnim dnom, saj bi se lahko nestabilne posode prevrnile in bi se opekli.
• Rešetka za pečenje na žaru se bo med uporabo zelo segrela. Prijemajte jo le z zaščitnimi kuhinjskimi rokavicami.

• Med uporabo se štedilnik segreje. Pazite, da se ne bi dotaknili grelcev v notranjosti pečice.

• Prepričajte se, da so vsi gumbi v izklopljenem položaju, kadar štedilnika ne uporabljate.

• Štedilnik mora biti vedno čist. Maščobe ali druga nečistoča bi se lahko vžgali.
• Pečico čistite tako, kot je to pojasnjeno v teh navodilih.
• V pečici ali za kuhanje na gorilnikih nikoli ne uporabljajte plastičnih posod. Nikoli ne oblagajte pečice z alu-folijo.
• Pazite, da so odprtine za zračenje na sredi zadnje stranice pečice vedno proste, da bo zagotovljeno ustrezno zračenje pečice.
• Vročina bi lahko vplivala na pokvarljiva živila, plastične predmete in razpršila, zato takih predmetov ne hranite nad štedilnikom.
• Nikoli ne premikajte štedilnika z vlečenjem za ročaj pečice.
• Štedilnik je opremljen s pokrovom, ki ščiti štedilnik pred prahom, ko je zaprt, ko je odprt, pa med kuhanjem zavaruje zid. V druge namene ga ne smete uporabljati.
• Pred odpiranjem pokrova ga vedno obrišite, če je umazan. Pokrov spustite šele, ko se štedilnik ohladi.
• Po uporabi štedilnika pustite pokrov odprt, dokler se kuhalna plošča in pečica povsem ne ohladita!

Servisiranje

- Popravila smejo opravljati samo ustrezno usposobljeni strokovnjaki pooblaščenega servisa. Zahtevajte uporabo originalnih nadomestnih delov.

Skrb za okolje

• Po priključitvi štedilnika odpeljite embalažo na ustrezno deponijo skladno s predpisi.
• Ko svojega odsluženega štedilnika ne boste več potrebovali, odrežite kabel čim bližje ohišja in ga odpeljite na ustrezno deponijo.

Simbol na izdelku ali na njegovi embalaži označuje, da z izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice in vplive na okolje in zdravje ljudi, ki bi se lahko pojavile v primeru nepravilnega odstranjevanja izdelka.

Za podrobnejše informacije o odstranjevanju in predelavi izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali na trgovino, v kateri ste izdelek kupili.

Navodila za uporabnika

Opis štedilnika

Upravljalna plošča

Model: ZCM 563NW1

Model: ZCM 564NW1

1. Stikalo za vžig
2. Gumb za izbiro načina delovanja pečice
3. Kontrolna lučka vključenega gretja
4. Kontrolna lučka za termostat pečice

5. Gumb termostata pečice

6. Gumb za gorilnik spredaj levo (ZCM 563NW1)
   ...Gumb za kuhališče spredaj levo (ZCM 564NW1)

7. Gumb za kuhališče zadaj levo
8. Gumb za gorilnik zadaj desno
9. Gumb za gorilnik spredaj desno

Kuhalna plošča

Pred prvo uporabo pečice

Pred prvo uporabo pečico segrevajte prazno. Med prvim segrevanjem boste morda zaznali neprijeten vonj. To je povsem običajno.

• Iz pečice odstranite pribor.
• Odstranite vse morebitne nalepke ali zaščitne folije.
• Zasukajte gumb za izbiro načina delovanja pečice v položaj "250" in segrevajte pečico približno 45 minut.

Postopek ponovite za 5-10 minut z gumbom za izbiro načina delovanja pečice v položaju "žar".

Dodatke očistite z mehko in mlačno vodo, ki ste ji dodali malo blagega tekočega čistilnega sredstva. Natančno splaknite in posušite.

Električna pečica ima vgrajene 3 grelce:

• 2 grelca (1 zgoraj in 1 spodaj) za uporabo pečice.
• 1 grelec za žar je nameščen na sredini zgornjega dela in se uporablja za pečenje na žaru z zaprtimi vrati pečice.

Uporaba

Pečico lahko uporabljate za tradicionalno pečenje ali za pečenje na žaru, vendar ne istočasno.

Gumbi za upravljanje

Gumb za izbiro načina delovanja pečice

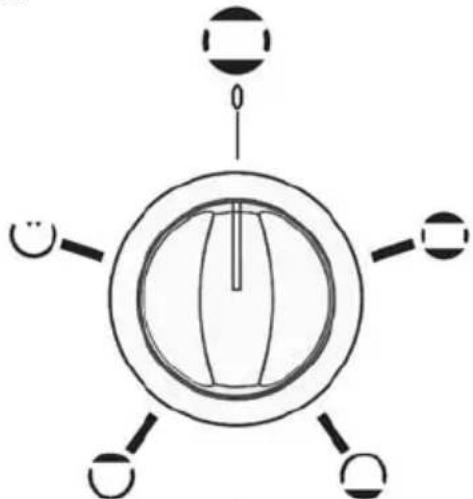

0 - izklop

Tradicionalno pečenje – uporabljata se zgornji in spodnji grelec; funkcija omogoča, da priljubljene recepte uporabljate brez prilagajanja temperature. V tem primeru je potrebno predgrevanje pečice.

Spodnji grelec - omogoča, da jedi pripravite do konca samo na spodnji stran i.

Zgornji grelec - omogoča, da jedi pripravite do konca samo na zgornji strani.

Žar - Žara ne morete uporabljati hkrati s pečico. Med pečenjem na žaru morajo biti vrata pečice zaprta.

Pozor: funkcijo žara uporabljajte pri največ 210°C.

Temperature se prikazujejo na upravljalni plošči.

Nastavite lahko poljubno temperaturo med 50°C in 250°C.

Pečenje v pečici

Med uporabo se naprava segreje.

Pazite, da se ne bi dotaknili grelcev v notranjosti pečice.

Položaj termostata (Tradicionalno pečenje)

Tradicionalno pečenje se izvaja z naravnim kroženjem vročega zraka.

Pečico je potrebno predhodno segreti.

Opis postopka

Za drobno pecivo, krhko testo, pecivo iz umešanega testa v modelih.

• Z gumbom za izbiro načina delovanja izberite želeni način in pečico predhodno segrevajte:
• približno 8 minut v položaj 50°C do 150°C;
• približno 15 minut v položaj 175°C do 250°C;
  • Vstavite živilo.

Spodnji grelec pečice

Toplota prihaja samo s spodnjega dela pečice. Tak način uporabe pečice priporočamo samo za dokončanje že pečenih jedi.

Potrebno je predogrevanje pečice.

Opis postopka

• Z gumbom za izbiro načina delovanja pečice v položaju segrevajte pečico približno 10 minut.
  • Vstavite jed.

Uporablja se za pečenje s sevanjem. Toplota prihaja samo z zgornjega dela pečice. Ta položaj gumba za izbiro načina delovanja pečice je primeren za dokončanje pečenih jedi, npr. lazanje, pastirskega kolača, cvetače s sirom, ipd.

Predhodno segrevanje pečice ni potrebno.

Opis postopka

• Jed vstavite na 3 nivo.
- Zasukajte gumb za izbiro načina delovanja pečice v položaj

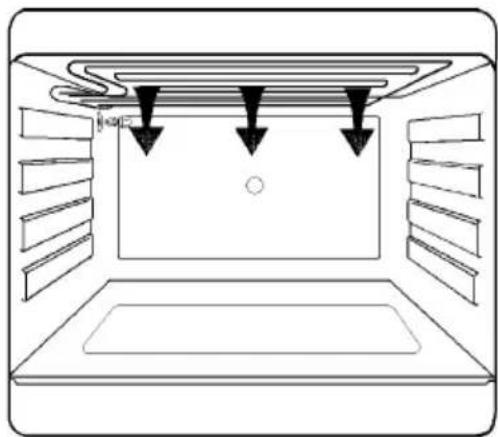

Za izklop grelcev.

Gumb zavrtite v smeri urinega kazalca v položaj "0".

OPOZORILO: Pri uporabi žara se dostopni deli lahko močno segrejejo. Pazite, da v bližini ni otrok. Med pečenjem na žaru naj bodo vrata pečice vedno zaprta.. Med uporabo se naprava segreje.

Ponev za žar se med delovanjem segreje, zato pri odstranjevanju ali zamenjavi vroče ponve vedno uporabljajte zaščitne rokavice.

Pozor: funkcijo žara uporabljajte pri največ 210°C.

Priprava na žaru

Toplota prihaja z zgornjega dela pečice. Način je primeren za pečenje mesa na žaru (govedina, slanina, ...), da ostane mehko ter za popečenje ali porjavenje že pečenih jedi.

Priprava jedi na žaru naj vedno poteka pod nadzorom. V bližini naj ne bo otrok. Med pripravo jedi na žaru naj bodo vrata pečice ves čas zaprta.

Priprava na žaru

• Meso pripravite za pečenje, na obeh straneh ga narahlo naoljite.
• Meso postavite na žar.
• Gumb za izbiro načina delovanja pečice zasukajte v položaj 🤅.
• Ponev za pečenje potisnite v vodilo 1.

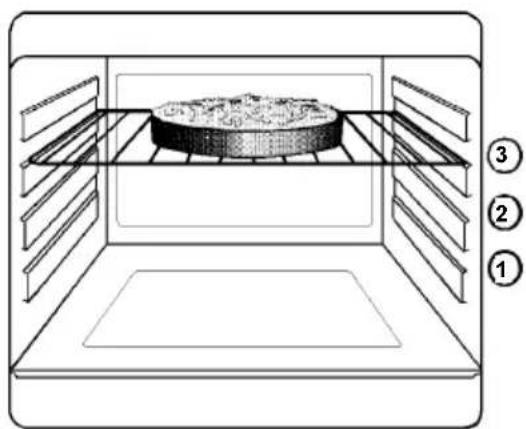

• Rešetko za podporo ponve vstavite v vodilo 2 ali 3 - odvisno od debeline mesa, ki ga pečete.
• Za tanke kose (toast, slanino, klobase, majhne ribe, ...) uporabite vodilo 3
• Za debele kose (govedino, velike ribe, perutnino, ...) uporabite vodilo 2.
• Ko prva stran porjavi, meso obrnite - ne prebodite ga, da ne odteče sok.

• Meso popecite še na drugi strani.
- Posolite po zaključenem pečenju.
Čas pečenja določite glede na debelino kosa mesa in ne glede na njegovo težo.

• Gumb za izbiro načina delovanja pečice v položaj 🚙️.
• Živilo namestite na rešetko in jo potisnite v vodilo 2 ali 3.
• Živilo nekaj minut pustite pod žarom.

Lučka zasveti, ko izberete temperaturo in ostane vklopljena, dokler temperatura v pečici ne doseže nastavljene vrednosti. Lučka se zatem ciklično prižiga in ugaša ter tako prikazuje vzdrževanje temperature v pečici.

Opozorilna lučka kuhalne plošče

Ta lučka se prižge, ko zasukate gumb za kuhalno ploščo in ostane prižgana, dokler je le-ta v rabi.

Razsvetljava pečice

Prižge se, ko zasukate gumb za izbiro načina delovanja pečice in ostane prižgana, dokler je pečica v rabi.

Pečenje v pečici

Podatki v spodnji tabeli so le okvirni. Le izkušnje vam bodo omogočile, da boste ugotovili, katere nastavitve ustrezajo vašim zahtevam.

Opažanje: Za predogrevanje uporabite v tabeli navedeno temperaturo in počakajte, dokler se termostat ne izključi.

Vrsta kolača ali peciva	Položaj pekača	Temperatura °C	Čas min.
Pusti biskvit (na pekaču)	1	175	15-20
Pusti biskvit, (v okroglem pekaču)	1	175	25-30
Kvašene žemlje	1	175	20-25
Čajni kolački	2	175	40-50
Španski vetrci	2	125	40-50

Gorilniki kuhalne plošče

Na upravljalni plošči so naslednji simboli

Izklopljeno

Najvišja stopnja

Najnižja stopnja

Največji plamen je primeren za segrevanje tekočine do vrelišča in za kuhanje pri visoki temperaturi.

Vedno izberite položaj med največjim in najmanjšim plamenom, nikoli med največjim plamenom in položajem 'Izklopljeno'.

Ne zapirajte pokrova štedilnika, dokler se kuhalna plošča ne ohladi - lahko bi se poškodoval.

Prižiganje gorilnikov

• Pritisnite na gumb in ga obrnite na levo na simbol večjega plamenčka.
• Istočasno pritisnite na gumb za električni vžig (gl. sliko). Pritiskajte, dokler plin ne zagori (1 iska/sekundo).

• Počakajte 10 sekund in opazujte, če ostane plamen prižgan (dokler varnostni ventil ne začne samodejno ohranjati prižganega plamena).
• Nato po potrebi prilagodite velikost plamena.

Če bi plamen slučajno ugasnil, počakajte vsaj 1 minuto in znova prižgite gorilnik.

Če plamen večkrat ponovno ugasne, se prepričajte, da sta krona gorilnika in pokrovček pravilno nameščena.

Ugašanje gorilnikov

Kuhališče vklopite tako, da obrnete ustrezno stikalo na želeno stopnjo.

Na voljo so vam stopnje od 0 – 6

0 – Izklopljeno

Standardno kuhališče

Priporočamo, da najprej obrnete stikalo na 6, da pospešite segrevanje, nato pa stopnjo znižate na ustrezno vrednost.

Hitro kuhališče

Hitro kuhališče, ki je označeno z rdečo piko, se segreje hitreje od standardnega kuhališča.

Upoštevajte, da se pri prvem

segrevanju kuhališča lahko razvije nekoliko neprijeten vonj in dim. To je običajnen pojav, ki bo sčasoma izginil.

Pred zapiranjem pokrova se

prepričajte, da so vsa stikala v izklopljenem položaju.

Na kuhalno ploščo ne odlagajte

predmetov, ki bi se lahko stalili.

Izbira ustreznega gorilnika

Nad vsakim gumbom je simbol, ki opozarja, kateremu gorilniku je namenjen. Za dobre rezultate kuhanja vedno uporabite posode, ki po premeru dna ustrezajo izbranemu gorilniku (gl. slike).

Uporabljajte posode z debelim, ravnim dnom. Priporočamo, da plamen zmanjšate, ko tekočina zavre. Krona gorilnika in svečka za iskrenje naj bodo vedno čisti, da bo vžiganje brezhibno.

Za uporabo je primerna posoda z naslednjimi premeri:

Gorilnik	Moč (kW)	Premer (mm)
		min. max.
Hitri	2,60	165	260
Srednji	2,00	145	220
Pomožni	1,00	120	160

Kuhališče

Ustrezna posoda

Pri kuhanju na električnem kuhališču vedno uporabljajte posodo z ustrezno velikim dnom (premer dna 14-16 cm). Uporabljajte posodo z debelim, ravnim dnom

Nekaj koristnih nasvetov

• Nikoli ne vklapljajte kuhališča, će na njem ni posode; dno posode se mora neposredno dotikati površine kuhališča (pazite, da vmes ne pride npr. nečistoča).
• Kuhanje v s pokrovko pokriti posodi pomeni prihranek energije.
• Kuhališče izklopite pred koncem kuhanja in tako izrabite preostanek toplote (npr. pri kuhanju riža, testenin...).
• Posoda naj bo dovolj velika, da tekočina ne bi kipela iz nje. Nekoliko prej kot tekočina zavre obrnite gumb na nižjo stopnjo. Posod nikoli ne napolnite preveč!
• Ko znižate stopnjo moči in ko izklopite kuhališče, se temperatura počasi niža.

⚠ Posoda naj bo dovolj velika, da tekočina ne bo kipela iz nje. Nikoli ne vklapljajte kuhališča, će na njim ni posode; nikoli ne segrevajte praznih posod.
Nikoli se ne nagibajte in ne segajte nad vroče električno kuhališče. Ročaji posod naj bodo vedno obrnjeni navznoter ali nad delovno površino ob kuhalni plošči, da ne bi slučajno prevrnili posode, ko hodite mimo štedilnika.
⚠️ Pri cvrenju na vroči maščobi bodite previdni; pregreto olje bi se lahko hitro vnelo.
Če začutite, da se gumbi težko obračajo, pokličite pooblaščeni servis.

Štedilniku priložena oprema

Razen priložene opreme lahko uporabljate tudi drugo posodo, ki je odporna na toploto; upoštevajte navodila proizvajalca posode.

Vašemu novemu štedilniku so priloženi

- Rešetka, na katero postavite pekače in posode. Pekač postavite na sredino rešetke, da bo teža enakomerno razporejena.

- Štedilniku je priložena tudi posoda za lovljenje maščobe in sokov, ki pri pečenju kapljajo npr. iz pečenke. Potisnete jo v 2. višino vodila.

Nasveti za uporabo štedilnika

Pečica

• Pečico izklopite pribl. 5 minut pred predvidenim koncem pečenja in tako izrabite preostanek toplote.
• Debelina, prevodnost in barva posode vpliva na rezultat pečenja.
• Pri pečenju nekatere jedi zelo narastejo, zato pazite, da uporabite dovolj veliko posodo oz. pekač.
• Pečenko pecite v pekaču z ustrezno visokimi stranicami, da zaščitite stene pečice pred maščobo.
• Pred pečenjem perutnine in klobas z vilico preluknjajte kožo, da med pečenjem ne bi počila.

Predal za shranjevanje

Pod pečico je predal, namenjen shranjevanju pekačev, pokrovk ali posode..

Če je pečica dlje časa vklopljena, se lahko segreje tudi predal pod njo. Zato v ta predal nikoli ne shranjujte predmetov iz vnetljivih materialov, na primer kuhinjskih rokavic, krp za posodo, plastičnih predpasnikov...

Med peko se zelo segrejejo tudi v predalu shranjeni predmeti, zato bodite previdni, če jih jemljete iz predala, ko je pečica vklopljena ali še vroča.

• Pod meso lahko na rešetko položite kos alufolije, a ta ne sme nikoli prekriti cele rešetke.
• Za narastke priporočamo posodo iz na vročino odpornega stekla.
• Pred koncem pečenja dodajte nekoliko maščobe.

Nikoli ne oblagajte pečice z alu- folijo. Lahko bi prišlo do pregrevanja, kar bi poškodovalo emajl. Med uporabo pečice mora biti pokrov štedilnika dvignjen.

Vedeti morate, da vrsta in kakovost pekačev zelo vplivata na rezultate pečenja:

• V pekačih iz aluminija in lončenih pekačih jed ne bo hitro porjavela, ostala pa bo sočna. Take pekače priporočamo za peko pečenk in kolačev.
• V pekačih iz emajliranega litega železa, kositrnih loncih, posodi iz na vročino odpornega stekla, posodi s teflonsko oblogo v notranjosti in obarvani zunaj jed hitreje porjavi s spodnje strani, obenem pa se bolj izsuši. Tako posodo priporočamo za pite in druge jedi, ki morajo biti hrustljave in z obeh strani dobro zapečene.

Kuhalna plošča

Vedno uporabljajte posodo ustrezne velikosti za izbrani gorilnik oz. kuhališče. Če kuhate v kozici z velikim dnom, jo potisnite nekoliko nazaj, da rob ne sega čez rob štedilnika. Tako plamen ne bo segal čez rob, saj bi se v tem primeru segrevala tudi kontrolna plošča z gumbi.

Pokrov štedilnika spustite šele, ko se na plošča ohladi, saj bi se lahko v rotnem primeru poškodoval.

Vzdrževanje in čiščenje

Pečica mora biti vedno čista. Obloge iz maščobe in druga nečistoča bi se lahko vneli in povzročili požar.

Pred čiščenjem se prepričajte, da so vsa stikala v izklopljenem položaju in da se je štedilnik dovolj ohladil.

Pred kakršnimi koli vzdrževalnimi deli ali čiščenjem izključite štedilnik iz električnega omrežja.

Čistila in čistilni pripomočki

Pred uporabo ali čistilnih pripomočkov se prepričajte, da so primerni in da jih proizvajalec priporoča v ta namen.

NE uporabljajte čistil, ki vsebujejo belila. Površina bi lahko izgubila sijaj Odsvetujemo uporabo aparatov za čiščenje s paro. Ne uporabljajte grobih čistilnih sredstev in čistil

Čiščenje ohišja

Priporočamo uporabo tekočih čistil, npr. CIF, ki ne opraskajo površine. Nato vse površine izperite in obrišite do suhega z mehko krpo. Izogibajte se uporabi kovinskih predmetov, gobic iz jeklene volne, abrazivnim in jedkim čistilom in topilom.

Notranjost pečice

Emajlirano notranjost pečice najlažje očistite, dokler je pečica še topla.

Po vsaki uporabi obrišite notranjost pečice z mehko krpo, namočeno v raztopini milnice. Občasno bo potrebno temeljitejše čiščenje z namenskim čistilom za pečice.

Čiščenje vrat pečice

Snemanje vrat

Vrata pečice se lahko snamejo. To omogoča lažje čiščenje pečice.

Vrata spustite v vodoraven položaj. Zatem do konca odprite zapori na obeh tečajih vrat (a). Vrata počasi zaprite do zaustavitve in jih dvignite, da se snamejo s tečajev (b).

Ponovno nameščanje vrat

Postopek namestitve poteka v obratnem vrstnem redu kot snemanje vrat. Oba tečaja vrat potisnite nazaj v reži (c). Pri tem pazite na pravilno lego in enakomemo vstavitev obeh tečajev. Vrata nazadnje počasi zasučite navzdol. Pri tem pazite, da vogala vrat ne prideta pod ogrodje (če se to zgodi, vrata ponovno dvignite in pravilno vstavite oba tečaja).

Nazadnje obe zapori zasučite nazaj proti pečici (d). Za pravilno zapiranje vrat pritisnite zapori še z izvijačem ali drugim predmetom (e). Počasi preverite pravilno odpiranje vrat.

Pozor: Nikoli ne pustite, da se vzvoda na tečajih vrat zapreta s „tleskom“. V tem primeru se vzmetno delovanje lahko pokvari.

Kuhalna plošča

Kuhalno ploščo boste najlažje očistili, dokler je še topla in se nečistoča na njej še ni zasušila. Redno brišite kuhalno ploščo z dobro ožeto mehko krpo; čistite jo z vodo, kateri ste dodali malo tekočine za pomivanje posode.

Ne uporabljajte:

• gospodinjskih detergentov in belil;
- impregniranih gobic za čiščenje teflonskih ponev;
- blazinic iz jeklene volne
- čistil za banje/kuhinjska korita.

Gorilniki

Pokrovčke in krone gorilnikov snamete in očistite.

Pomijte jih z vročo milnico, madeže pa odstranite z blagim tekočim čistilmom.

Dovoljena je tudi previdna uporaba dobro navlaženih impregniranih gobic iz jeklene volne, će so madeži res trdovratni.

Po čiščenju vse dele dobro obrišite do suhega.

Električno kuhališče

Kuhališče očistite s toplo vodo in mehko krtačo, najlonsko ali plastično gobico. Da bi ohranili lep videz kuhališča, lahko uporabite tudi namensko čistilo, ki je na voljo v specializiranih trgovinah; pri tem upoštevajte navodila proizvajalca čistila. Občasno namažite kuhališče s kapljico olivnega olja na kuhinjski brisački, da preprečite rjavenje. Upoštevajte pa, da bo nato ob prvem segrevanju kuhališča zaznati nekoliko neprijeten vonj.

Sušenje

POMEMBNO: Po čiščenju morate kuhališče temeljito osušiti – za nekaj minut ga vklopite na nižji ali srednji stopnji.

Obnavljanje

Da bi ohranili lep videz kuhališča, občasno nanj nanesite nekoliko neslanega rastlinskega olja ali namensko sredstvo.

Nanašanje rastlinskega olja: najprej kuhališče 30 sekund segrevajte na srednji stopnji, nato pa ga izklopite.

Na suho kuhinjsko krpo ali papirmato brisačko zlijte zelo malo olja in ga nato namažite na površino kuhališča ter obrišite odvečno olje. Približno 1 minuto segrevajte kuhališče na srednji stopnji.

Nanašanje sredstva za obnavljanje: najprej kuhališče 30 sekund segrevajte na srednji stopnji, nato pa ga izklopite. Na površino kuhališča nanesite zelo tanko plast namenskega sredstva (npr. Collo Electrol) s pomočjo aplikatorja. Približno 2 do 3 minute segrevajte kuhališče na visoki stopnji, da sredstvo učinkuje. Razvilo se bo malo dima, kar je normalno; ta dim ni strupen. (Opomba: to sredstvo je namenjeno obnavljanju in ne čiščenju. Na voljo je v specializiranih trgovinah.)

Deli iz nerjavečega jekla: obrobe iz nerjavečega jekla lahko sčasoma porumenijo. Očistite jih s pomočjo namenskega čistila za nerjaveče jeklo. Uporabite ga lahko tudi za porvšine okoli kuhališč za kuhalne plošče iz nerjavečega jekla.

Zamenjava žarnice

Pred zamenjavo žarnice se prepričajte, štedilnik izklopljen iz električnega žja, da preprečite možnost električnega

Žarnico zamenjajte z enakovredno (15 W, grlo E 14 (230/240V) odporno na visoke temperature do 300°C. Naročite jo lahko tudi pri pooblaščenem servisu.

Žarnica je na sprednji strani v notranjosti pečice; dostopna je iz notranjosti.

Dostop do žarnice:

1. Odvijte stekleni pokrov nad žarnico
2. Odvijte žarnico.
3. Privijte novo žarnico.
4. Ponovno namestite stekleni pokrov.

V primeru nepravilnosti v delovanju štedilnika

Če opazite nepravilnost v delovanju, jo poskušajte najprej odpraviti sami s pomočjo navodil v spodnji razpredelnici. Šele će vam to ne uspe, se obrnite na najbližji pooblaščeni servis Electrolux.

Simptom Rešitev
Nobenega od gorilnikov ne morete vžgati.	Prepričajte se, da:je pipa za dovod plina do konca odprta.je pipa za plin pravilno nameščena.gorilnik ni moker.ste po čiščenju pravilno sestavili delegorilnika (krono in pokrovček).ste pritiskali na gumb vsaj 10 sekund povžigu.
Niste zadovoljni z rezultatom pečenja	Prepričajte se, da:je gumb termostata v pravilnem položaju.Če je potrebno, prilagodite trajanje pečenja.Morda rešetka ni v pravilnem položaju (naustrezni višini).
Iz pečice se kadi	Preverite:Morda je pečica umazana.Morda jed kipi iz posode.Morda maščoba iz pečenke brizga postenah pečice.
Električno kuhališče in pečica se ne vklopita.	Preverite:Morda štedilnik ni priključen na električnoomrežje.Morda je prišlo do izpada električneenergije.Preverite, će so varovalke brezhibne.

Če vam ni uspelo odpraviti nepravilnosti s pomočjo teh navodil, se obrnite na najbližji pooblaščeni servis. Pri tem navedite:

1. ime in priimek, naslov in poštno številko.
2. telefonsko številko
3. jasen in točen opis okvare
4. model in serijsko številko štedilnika (gl. tablico s podatki)
5. datum nakupa

Poprodajni servis

Vsa popravila morajo biti opravljena kar se da pozorno in natančno. Zato priporočamo, da se vedno obrnete na najbližji pooblaščeni servis.

Seznam pooblaščenih servisov je bil aparatu priložen.

Vedno zahtevajte uporabo originalnih rezervnih delov.

Navodila za namestitev in priklop

Tehnični podatki

Kuhalna plošča	Pokrov	Pobarvan
	Rešetka	Emajlirana
	Gorilnik desno spredaj	Hitri	2600 W
	Gorilnik desno zadaj	Pomožni	1000 W
	Gorilnik levo spredaj	Srednje hitri (ZCM563NW1)	2000 W
		Hitro električno kuhališče 145(ZCM564NW1)	1000 W
	Kuhališče levo zadaj	Hitro električno kuhališče 145	1500 W
	Vžig		0,6 W
Skupna priključna moč kuhalne plošče
ZCM563NW1			1500 W
ZCM564NW1			2500 w
Pečica Pečica			Električna
	Moč grelcev		1750W
	Žar		Električna
	Moč grelca za žar		1800W
	Osvetlitev pečice		Žarnica 15W tip E14
	Čiščenje		ročno
Skupna priključna moč pečice 1815 W
Dodatna oprema Posoda za lovljenje maščobe
Zaščitna plošča
Napajanje	Predpisana napetost		230/400 V
	Predpisana frekvenca		50 Hz
Skupna priključna moč
ZCM563NW1			3315,6 W
ZCM564NW1			4315,6 W
Mere	Višina		875 mm
	Širina		500 mm
	Globina		600 mm

Aparat je izdelan skladno s predpisi EEC:

2006/95 - 90/683 ; (Predpisi o nizki napetosti) in poznejšimi dopolnili,

89/336 (Predpis o elektromagnetni kompatibilnosti)

93/68 (Splošni predpisi) in poznejšimi dopolnili.

Namestitev in priklop

Odstranite vso embalažo in postavite štedilnik v suh, zračen prostor. Štedilnik ne sme stati v bližini zaves ali drugih vnetljivih materialov (papir, alkohol, bencin itd.).

Tla pod štedilnikom morajo biti na vro!čno odporna.

Glede na zaščito pred pregrevanjem pole stoječih površin je aparat razvrščen v razred Y.

Med štedilnikom in stranicami poleg stoječega pohištva mora biti vsaj 2 cm prostora.

Zračenje

Kisik v zraku (2 m³ zraka/h x kW nominalne moči - podatek preverite na tablici s podatki) omogoča izgorevanje plina.

Zračenje omogoča dotekanje svežega zraka in odvajanje zraka z vsebnostjo produktov, ki nastajajo pri izgorevanju.

Zadosten dotok svežega zraka mora biti zagotovljen z zračniki v zunanji steni velikosti vsaj 200 cm². Odprtine za zračenje naj bodo po možnosti pri tleh. Odprtine za zračenje morajo biti vedno proste tako z notranje kot z zunanje strani.

Priklop plina

Vaš štedilnik je tovarniško prilagojen za tisto vrsto plina, ki je navedena na tablici s podatki. Če imate namen uporabljati drugačno vrsto plina, bo potrebno opraviti določene v nadaljevanju pojasnjene spremembe.

Štedilnik bo najbolj učinkovit, poraba najbolj gospodarna, življenjska doba štedilnika pa najdaljša, će bo tlak plina v razdelilcu skladen z vrednostmi, navedenimi v tabeli 2.

Če je vaš štedilnik prilagojen za uporabo butana ali propana, se prepričajte, da je tlak za butan 28 mbar, za propan pa 37 mbar.

Priklop s pomo!jo toge ali gibljive cevi (razred 1).

1. Za mestni plin:

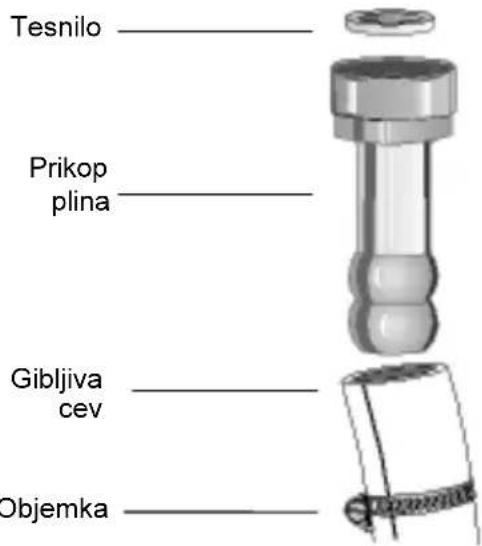

Gibljiva gumijasta cev

• Uporabite gibljivo gumijasto cev z nastavkom. Cev ne sme biti daljša od 1,5 m, notranji premer pa mora biti 15 mm.
• Prepričajte se, da je nastavek pravilno nameščen, in ga pritrdite z objemko.

Gibljiva gumijasta cev

• Gibljiva cev za mehanični priklop ne sme biti daljša od 1,5 m.
• Priporočamo uporabo gibljive cevi, kakršno predpisujejo veljavni lokalni predpisi, ki naj ne bo krajša od 1 m (odvisno od položaja pipe za plin).
• En konec cevi priključite na pipo za plin, drugi konec pa pred potiskanjem štedilnika v kuhinjski niz priključite na podaljšek cevi. Vstavite tudi tesnilo.
• Potisnite štedilnik v kuhinjski niz in se prepričajte, da cev prosto visi v praznem prostoru za omaricami.

• Priporočamo uporabo gibljive cevi, kakršno predpisujejo veljavni lokalni predpisi, ki naj ne bo krajša od 1 m; dolžina cevi je odvisna od oddaljenosti jeklenke.
• V določenih primerih je dovoljena uporaba gibljive gumijaste cevi dolžine do 1,5 m in premera 6 mm, ki je opremljena s posebnim nastavkom za butan.
• Cev na obeh koncih dobro pritrdite z objemkama.

Plin lahko priklopite na štedilnik na levi ali na desni. Konec cevi za priklop je opremljen z navojem.

Gibljiva cev mora biti za štedilnikom napeljana tako, kot je to prikazano na skici 23. Gumijasta cev ne sme priti v stik s površino, ki je na skici šrafirana. Cev pritrdite s pomočjo priloženih sponk. Cev mora biti napeljana brez ostrih zavojev, pa tudi priščipnjena ne sme biti. O pravilnem tesnenju se prepričajte s pomočjo milnice.

Priključitev na električno omrežje

Vsa dela, ki so potrebna za priključitev štedilnika na električno omrežje, mora opraviti za to usposobljeni strokovnjak, ki mora upoštevati vse veljavne predpise.

Proizvajalec ne prevzema nikakršne odgovornosti v primeru neupoštevanja tega varnostnega ukrepa.

Štedilnik je namenjen priključitvi na električno omrežje napetosti 230/400V, 50Hz. Za priključitev na električno omrežje uporabite priključni električni kabel tipa H05 RR-F.

Pred vklopom pa se še enkrat prepričajte, da je napetost v vašem električnem omrežju enaka vrednostim, navedenim na tablici s podatki.

V primeru direktne priključitve na omrežno napetost vstavite večpolno stikalo z minimalno razdaljo 3 mm med posameznimi kontakti z upoštevanjem prenapetostne kategorije III.

Stikalo mora biti od štedilnika oddaljeno največ 2 m; tudi po namestitvi štedilnika mora ostati zlahka dostopno.

Stikalo ne sme prekiniti rumenega-zelenega ozemljitvenega vodnika.

Priključitev

• Odvijte vijake in snemite zaščitni pokrov na hrbtni strani štedilnika.
• Priključite električni kabel na priključno ploščico štedilnika (upoštevajte navodila, podana v tabeli 1);
• pritrdite kabel s pomočjo sponke za kabel;
• prepričajte se, da je vrednost v hišnem električnem omrežju ustrezna;
• ponovno namestite zaščitni pokrov na hrbtni strani in privijte vijake.

OPOMBA: Ozemljitveni vodnik mora biti približno 10-12 cm daljši od faznega in nevtralnega vodnika.

Priključni električni kabel mora biti nameščen tako, da ne more priti v stik s površinami, ki so na skici 24 šrafirane.

Uporabite kabel takega prereza, kakor je to navedeno v tabeli št. 1.

Pred priključitvijo na električno omrežje se prepričajte:

da varovalke in hišna električna napeljava lahko prenesejo dodatno obremenitev (glej tablico s podatki).

Nazivna napetost 230V ~/ 400V 3N~/ 230V 3~/ 400V 2N~
Vrsta priključitve	Enofazna Trifazna Y 3 faze + nevtr.		Trifazna Trifazna Y 2 fazi + nevtr.
Priključitev kabla na priključno plošćo
Omrežna napetost 230V ~ 400V 3N~		230V 3~	400V 2N~
Napetost grelcev	230 V	230 V	230 V	230 V
Velikost varovalke	35 A	3 x 16 A	3 x 20 A	2 x 25 A
Prerez kabla	3 x 6 mm2	5 x 2,5 mm2	4 x 4 mm2	4 x 4 mm2

Prilagoditev za drugo vrsto plina

Vaš štedilnik lahko priklopite na zemeljski plin, propan ali butan. Ni primeren za mešanico butana ali propana in zraka.

Če želite štedilnik prilagoditi za drugo vrsto plina, je potrebno:

• zamenjati šobe na gorilnikih kuhalne plošče;
• nastaviti najnižjo stopnjo;
• preveriti priklop plina.

Nalepite nalepko, ki je bila štedilniku priložena (rezervne šobe, ustrezne uporabljeni vrsti plina).

Specifikacije šob (Tabela št. 2)
Kategorija: II 2E+ 3+

Gorilniki	Nom. moč (kW)	Zmanjšana moč (kW)	By-pass (mm)	Vrsta plina	TLAK (mbar)	Premer šobe (mm)	Poraba
							g/h
HITRI	2,602,502,50	0,72	0,42	Zemeljski plin G20Butan G30Propan G31	2028-3037	1,130,860,86	-181,78178,53
SREDNJE HITRI	2,002,002,00	0,43	0,32	Zemeljski plin G20Butan G30Propan G31	2028-3037	0,960,710,71	-145,43142,83
POMOŽNI	1,001,001,00	0,35	0,29	Zemeljski plin G20Butan G30Propan G31	2028-3037	0,700,500,50	-72,7171,41

Kategorija: II 2H 3B/P

Gorilniki	Nom. moč (kW)	Zmanjšana moč (kW)	By-pass (mm)	Vrsta plina	TLAK (mbar)	Premer šobe (mm)	Poraba
							g/h
HITRI	2,60	0,72	0,42	Zemeljski plin G20	20	1,13	-
	2,50	0,72		Butan G30	30	0,86	181,78
	2,20	0,63		Propan G31	30	0,86	159,97
SREDNJE HITRI	2,00	0,43	0,32	Zemeljski plin G20	20	0,96	-
	2,00	0,43		Butan G30	30	0,71	145,43
	1,70	0,38		Propan G31	30	0,71	121,40
POMOŽNI	1,00	0,35	0,29	Zemeljski plin G20	20	0,70	-
	1,00	0,35		Butan G30	30	0,50	72,71
	0,85	0,31		Propan G31	30	0,50	60,70

Zamenjava šob plinskih gorilnikov

Štedilnikom so priložene šobe za druge vrste plina; dimenzije lukenj na šobah so navedene na šobi sami v milimetrih.

Pred kakršnimikoli modifikacijami ali gajanjem za drugo vrsto plina morate JUČITI štedilnik iz električnega omrežja.

Prepričajte se, da so vsi gumbi v položaju 'Izklopljeno' in počakajte, da se popolnoma ohladi.

Gorilniki

• Snemite mrežo za posodo.
• Snemite pokrovčke in krone gorilnikov.
• S pomočjo natičnega ključa št. 7 odvijte šobe in jih nadomestite s ustreznimi šobami za vrsto plina, ki ga imate namen uporabljati (gl. tabelo Specifikacije šob).

Znova sestavite vse dele po zgornjih navodilih v obratnem vrstnem redu.

Pri teh gorilnikih nastavitev primarnega zraka ni potrebna.

Nastavitev minimalnega plamena

Gorilnik je pravilno nastavljen, će je plamen enakomeren in tih in ugasne brez šuma.

Po prilagajanju za novo vrsto plina se prepričajte, da je minimalni plamen pravilno nastavljen. Dotok zraka je pravilen, će je višina plamena pribl. 4 mm.

Nastavitev primarnega zraka za zgornje gorilnike ni potrebna.

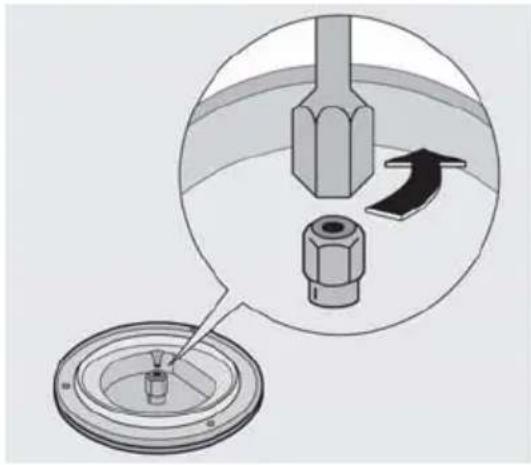

Nastavitev minimalnega plamena:

• Prižgite gorilnik.
  • Gumb obmite v položaj za minimalni plamen.
• Snemite gumb.
• Odvijte ali privijte vijak by-pass (D), dokler ne dosežete enakomernega plamenčka.

• Če boste uporabljali tekoči plin,
• Če želite uporabljati tekoči plin LPG privijte vijak.

Nato znova namestite gumb.

Izdajatelj garancijskega lista prevzame obveznost, da bo izdelek v garancijskem roku brezhibno deloval. V garancijskem roku bomo odstranili vse pomanjkljivosti in okvare na izdelku, ki bi nastale pri normalni rabi izdelka, pod pogojem, da v izdelek niso posegale osebe, ki nimajo pooblastila izdajatelja garancijskega lista in, da so bili uporabljeni originalni rezervni deli.

Če izdelek ne bo popravljen v 45. dneh, ga bomo zamenjali. Garancija velja, če je datum prodaje na garancijskem listu potrjen z ,igom in podpisom prodajalca ali s predlo ,itvijo originalnega računa o nakupu.

V garancijskem roku poravnamo vse stroke v zvezi z odstranitvijo pomanjkljivosti ali okvar ter stroke prevoza, oziroma prenosa, do najbli, je pooblačene servisne delavnice, po tarifi, ki velja v javnem

prometu za transport izdelka. Garancijski rok bo podaljan toliko dni, kolikor dni je trajalo popravilo izdelka.

Aparati so namenjeni za uporabo v gospodinjstvu.

Electrolux Ljubljana d.o.o.

Gospodinjski aparati

Tr, aka c. 132, p.p. 72

SI-1111 Ljubljana

Telefon: [phone], fax: [phone]

Spletna stran: www.electrolux.si

Elektronska pota: [e-mail]

EVROPSKA GARANCIJA

Podjetje Electrolux nudi garancijo za napravo v vseh spodaj naštetih državah v obdobju, ki je določeno v garancijskih pogojih naprave ali na drug zakonit način. Če se preselite iz ene izmed teh držav v drugo izmed spodaj naštetih držav, garancijske pogoje zadržite v primeru izpolnjevanja naslednjih pogojev:-

• Garancijsko jamstvo za napravo začne teči z dnevom nakupa, ki je zapisan na veljavno izpolnjenem dokumentu o nakupu izdelka, ki ga je izdal prodajalec naprave.
• Garancijsko jamstvo za napravo je določeno za enako obdobje in do enake mere za popravilo in sestavne dele, kot velja za posamezen model ali serijo naprav v vaši novi državi stalnega prebivališča.
• Garancijsko jamstvo za napravo velja samo za prvotnega kupca izdelka in ga ni možno prenesti na drugega uporabnika.
• Naprava se lahko vgradi in uporablja v skladu s priloženimi navodili podjetja Electrolux ter je namenjena samo za domačo uporabo in ne v komercialne namene.
• Napravo je potrebno vgraditi v skladu z vsemi veljavnimi predpisi v vaši novi državi stalnega prebivališča.

Ti predpisi Evropske garancije ne vplivajo na pravice, ki vam pripadajo v skladu z zakonom.

www.electrolux.com

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland [phone] Muggenhofer Str. 135, 90429		Nürnberg
Eesti [phone] Pärnu mnt. 153, 11624 Tallinn
España	[phone]	Carretera M-300, Km. 29,900Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton,Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia [phone] C.so Lino Zanussi, 26 - 33080		Porcia (PN)
Latvija [phone] Kr. Barona iela 130/2, LV-1012,		Riga
Lietuva [phone] Ozo 10A, LT 08200 Vilnius
Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland [phone] Vennootsweg 1, 2404 CG - Alphen		aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone] Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabași caddesi no : 35 Taksim İstanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"

www.electrolux.com
